Autool | SKU: BT280

Autool BT280 | Circuittester

Name: Autool BT280 | Circuittester
Brand: Autool
SKU: BT280
Price: 149.95 EUR
Availability: InStock

€149,95 incl.

€123,93 excl.

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

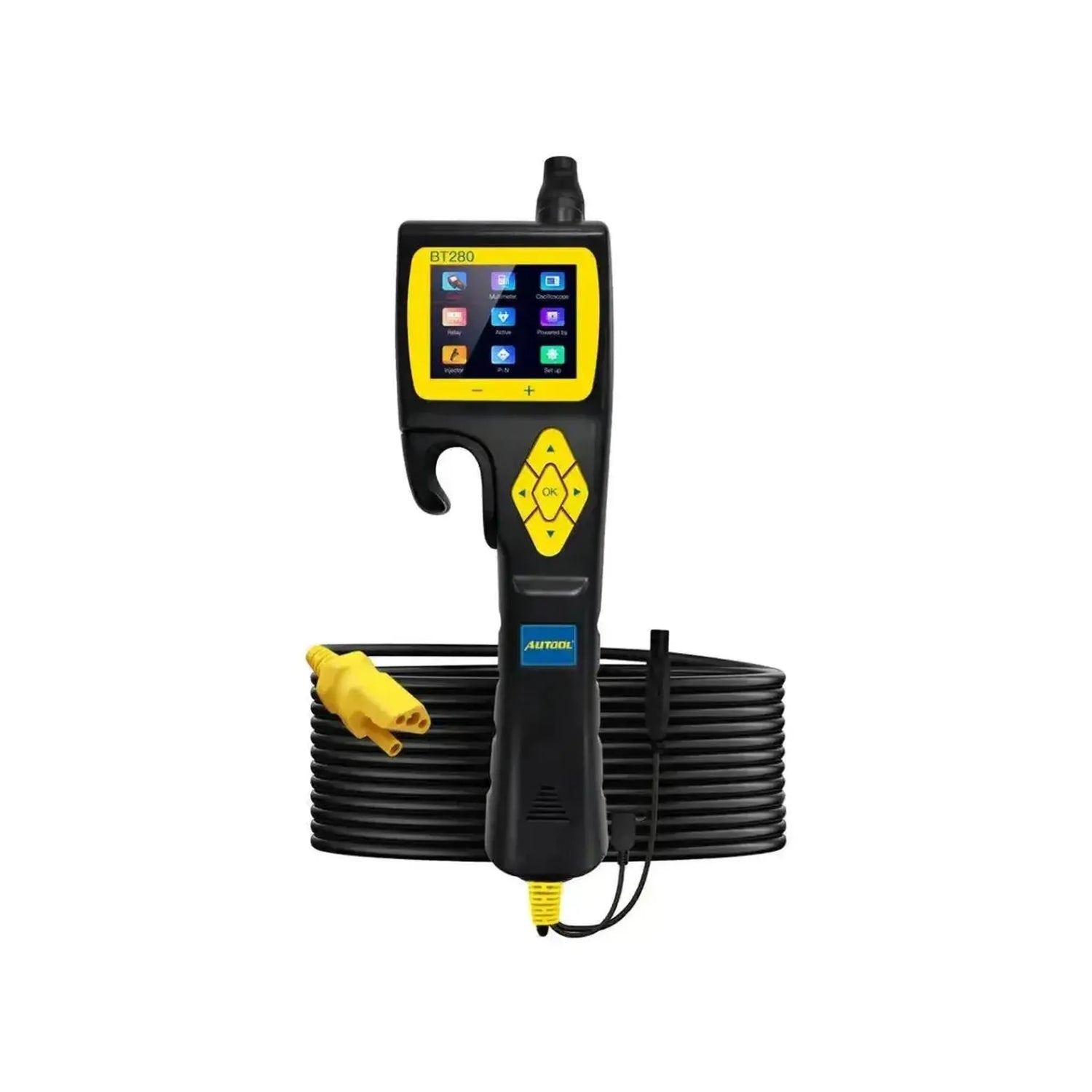

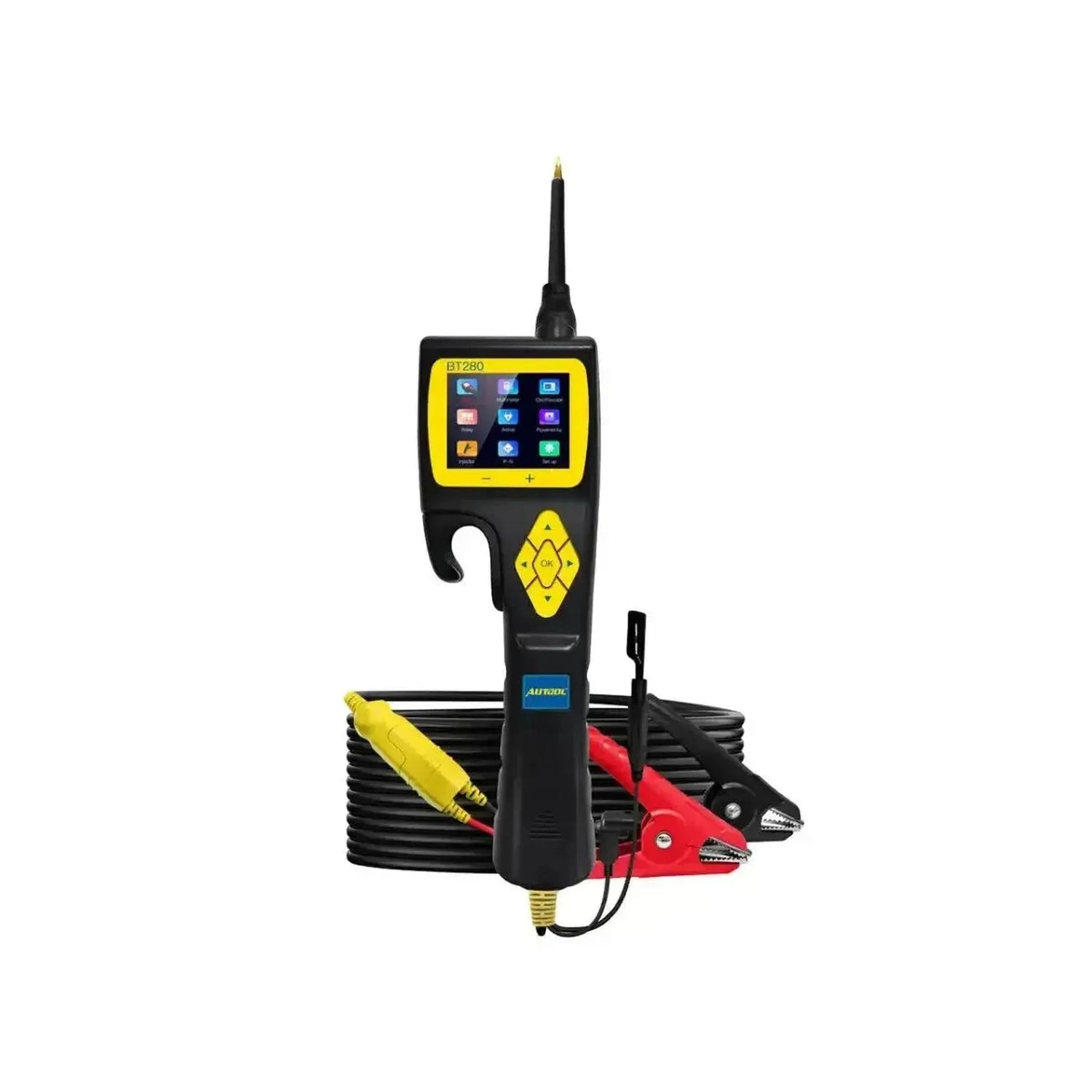

Ο Autool BT280 μετρητής κυκλώματος έχει σχεδιαστεί για την εκτέλεση ολοκληρωμένης ηλεκτρικής διάγνωσης σε συστήματα οχημάτων 12V και 24V. Ο μετρητής λειτουργεί σε τάση λειτουργίας 9V έως 30V και μετρά συνεχή τάση έως 100V με τον ανθεκτικό αισθητήρα μέτρησης. Το όργανο τροφοδοτείται απευθείας από τη μπαταρία του οχήματος μέσω των συνημμένων συνδέσμων μπαταρίας και καλωδίου τροφοδοσίας 6 μέτρων. Αυτό το μεγάλο μήκος καλωδίου επιτρέπει στον τεχνικό διάγνωσης να πραγματοποιήσει μετρήσεις σε όλο το όχημα χωρίς προεκτάσεις, από τα κιβώτια ασφαλειών στο μηχανικό δωμάτιο έως τα κυκλώματα φωτισμού στο πίσω μέρος ενός εμπορικού οχήματος ή ρυμούλκας.

Κατά την αναζήτηση βλαβών, ο μετρητής ανιχνεύει απευθείας τον τύπο κυκλώματος μέσω της αυτόματης λειτουργίας Smart Test, με αποτέλεσμα τις τρέχουσες τιμές μέτρησης για τάση και αντίσταση να εμφανίζονται απευθείας στην οθόνη LCD χρώματος 2,4 ιντσών. Εκτός από την παθητική μέτρηση, το όργανο παρέχει τη δυνατότητα ενεργού ελέγχου των ενεργοποιητών όπως οι ανεμιστήρες, τους κινητήρες υαλοκαθαριστήρων ή τον φωτισμό, εφαρμόζοντας απευθείας τάση ή γείωση σε ένα εξάρτημα μέσω του κουμπιού. Οι ενσωματωμένοι κόκκινοι και πράσινοι δείκτες LED παρέχουν άμεση οπτική επιβεβαίωση της ανιχνευόμενης πολικότητας. Χάρη στον ενσωματωμένο φακό εργασίας, η θέση μέτρησης είναι πάντα καλά φωτισμένη, γεγονός που διευκολύνει σημαντικά τη μέτρηση της καλωδίωσης σε σκοτεινούς και στενούς χώρους.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Ρυθμιζόμενη προσομοίωση τροφοδοσίας 0–5V — Προσομοιώνει εξόδους αισθητήρων όπως ένας αισθητήρας MAP ή θέσης πεταλούδας για τη δοκιμή της καλωδίωσης προς την ECU και της απόκρισής της.

✔Ρυθμιζόμενη προστασία υπερφόρτωσης — Το ρεύμα απόσβεσης μπορεί να ρυθμιστεί στο μενού, προστατεύοντας τον μετρητή, την καλωδίωση και το εξάρτημα κατά την ενεργό εφαρμογή τάσης.

✔Δοκιμή εγχυτήρα και ρελέ ενσωματωμένη — Τέσσερις λειτουργίες παλμών για εγχυτήρες και ξεχωριστή θύρα δοκιμής για ρελέ 4 και 5 ακίδων, χωρίς παρέμβαση της ECU κινητήρα.

✔Καλώδιο τροφοδοσίας 6 μέτρων — Μετρήστε σε όλο το όχημα χωρίς προεκτάσεις, από το κιβώτιο ασφαλειών μέχri τον πίσω φωτισμό μιας ρυμούλκας.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Ποτέ τάση ταμπλό σε κυκλώματα 5V — Η απευθείας εφαρμογή 12V ή 24V σε κύκλωμα αισθητήρα ή CAN-bus προκαλεί μόνιμη ζημιά στην ECU. χρησιμοποιήστε αποκλειστικά τη λειτουργία προσομοίωσης 0–5V για τα κυκλώματα 5V.

✕Προσομοίωση τροφοδοσίας περιορισμένη στα 100 mA — Προορίζεται για προσομοίωση σήματος, όχι για τροφοδοσία καταναλωτών μέσω αυτής της εξόδου.

✕Τάση συστήματος 9V έως 30V — Συστήματα υψηλής τάσης σε υβριδικά και ηλεκτρικά οχήματα βρίσκονται εκτός εύρους.

✕Τροφοδοσία από τη μπαταρία του οχήματος — Το όργανο δεν λειτουργεί ανεξάρτητα. σε περίπτωση άδειας μπαταρίας απαιτείται εξωτερική πηγή τροφοδοσίας.

Εφαρμογή και λειτουργικότητα

Αυτός ο μετρητής κυκλώματος αντικαθιστά πολλές συσκευές διάγνωσης συνδυάζοντας τα τυποποιημένα όργανα μέτρησης με ενεργές λειτουργίες δοκιμής.

Λειτουργία πολυμέτρου: Μετράει θεμελιώδεις ηλεκτρικές τιμές, συμπεριλαμβανομένης της συνεχούς τάσης από 0,1V έως 100V, της αντίστασης από 1Ω έως 200 kΩ, του ρεύματος έως 18A και της συχνότητας. Περιλαμβάνει επίσης δοκιμή διόδου για τον έλεγχο ημιαγωγών στο κύκλωμα φόρτισης ή διόδων ρελέ.
Λειτουργία παλμογράφου: Δημιουργεί γραφική αναπαράσταση της μετρούμενης τάσης με την πάροδο του χρόνου. Αυτό είναι απαραίτητο για τον έλεγχο των μεταβαλλόμενων σημάτων όπως οι ελέγχοι PWM και οι εξόδοι αισθητήρων, ή για τον εντοπισμό της πτώσης τάσης στη δίαυλο δεδομένων.
Smart Test: Μια αυτοματοποιημένη λειτουργία που αναγνωρίζει αυτόματα εάν η ακίδα αγγίζει συν, γείωση ή αντίσταση. Ο μετρητής μεταβαίνει απευθείας στη σωστή μονάδα μέτρησης, επιταχύνοντας σημαντικά την αναζήτηση βλαβών.
Ενεργοποίηση εξαρτημάτων: Μεταδίδει τη διαθέσιμη τάση μπαταρίας ή τη γείωση απευθείας σε έναν ενεργοποιητή ή καταναλωτή για τον έλεγχο της λειτουργίας. Η λειτουργία ενεργοποίησης μπορεί να ρυθμιστεί σε βραχυπρόθεσμη διάρκεια ενώ πιέζεται το κουμπί, συνεχή κλείδωση ή μέσω ενός επαναλαμβανόμενου σήματος παλμού.

Ειδικές λειτουργίες και δυνατότητες

Για τη σε βάθος διάγνωση των σύγχρονων συστημάτων διαχείρισης κινητήρα, ο μετρητής είναι εξοπλισμένος με ειδικές λειτουργίες προσομοίωσης και ασφάλειας.

Δοκιμή εγχυτήρα: Περιέχει τέσσερις ειδικές λειτουργίες παλμών για τον έλεγχο των εγχυτήρων καυσίμου. Με αυτόν τον τρόπο, ο εγχυτήρας μπορεί να δοκιμαστεί με ασφάλεια εντός ή εκτός του οχήματος για μηχανικό άνοιγμα, κλείσιμο και εικόνα ψεκασμού, χωρίς παρέμβαση της ECU κινητήρα.
Διάγνωση ρελέ: Μέσω μιας ειδικής θύρας δοκιμής και των συνημμένων καλωδίων προσαρμογέα, τα κοινά ρελέ 4 και 5 ακίδων στο αυτοκίνητο μπορούν να ενεργοποιηθούν και να δοκιμαστούν απευθείας για σωστό κλείσιμο επαφών.
Προσομοίωση τροφοδοσίας 0–5V: Δημιουργεί ρυθμιζόμενη τάση αναφοράς μεταξύ 0V και 5V, περιορισμένη σε ασφαλές ρεύμα εξόδου 100 mA. Αυτή η λειτουργία χρησιμοποιείται για την προσομοίωση εξόδων αισθητήρων όπως ένας αισθητήρας MAP ή θέσης πεταλούδας, για τη δοκιμή της καλωδίωσης προς και της απόκρισης της ECU.
Ρυθμιζόμενη προστασία υπερφόρτωσης: Διαθέτει ηλεκτρονικό διακόπτη κυκλώματος του οποίου το ρεύμα απόσβεσης μπορεί να ρυθμιστεί στο μενού. Αυτό προστατεύει τον μετρητή, την καλωδίωση του οχήματος και το δοκιμαζόμενο εξάρτημα από βραχυκύκλωμα και υπερβολική κατανάλωση ρεύματος κατά την ενεργό τροφοδοσία.

Περιεχόμενα συσκευασίας

1x Autool BT280 μετρητής κυκλώματος
1x Καλώδιο τροφοδοσίας 6 μέτρων με συνδέσμους μπαταρίας και προέκταση
1x Σετ καλωδίου δοκιμής για διάγνωση ρελέ, με σφιγκτήρες
1x Σετ ανταλλάξιμων ακίδων δοκιμής και αισθητήρων
1x Επιπλέον καλώδιο γείωσης με σφιγκτήρα, πράσινο και μαύρο
1x Καλώδιο USB για ενημερώσεις firmware
1x Ισχυρή θήκη αποθήκευσης
1x Εγχειρίδιο χρήστη

💡

Καλό να γνωρίζετε: Να είστε πάντα εξαιρετικά προσεκτικοί όταν χρησιμοποιείτε τη λειτουργία ενεργοποίησης εξαρτημάτων. Συμβουλευθείτε το ηλεκτρικό σχέδιο προτού εφαρμόσετε τάση σε ένα άγνωστο καλώδιο. Η απευθείας εφαρμογή 12V ή 24V σε κύκλωμα αισθητήρα 5V ή σε γραμμή επικοινωνίας όπως το CAN-bus προκαλεί μόνιμη ζημιά στη διαχείριση κινητήρα ή τους αισθητήρες. Για κυκλώματα 5V, χρησιμοποιήστε αποκλειστικά τη ενσωματωμένη λειτουργία προσομοίωσης 0–5V.

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Εμπορική μάρκα προϊόντος	Autool
Μοντέλο προϊόντος	BT280
Τάση συστήματος, είσοδος	9V - 30V DC
Εύρος συνεχούς τάσης	0,1V - 100V
Εύρος αντίστασης	1Ω - 200 KΩ
Εύρος ρεύματος	0 - 18A
Προσομοίωση τροφοδοσίας	0V - 5V, μέγιστη έξοδος 100 mA
Μήκος καλωδίου τροφοδοσίας	6 μέτρα
Οθόνη	Οθόνη LCD χρώματος HD 2,4 ιντσών
Προστασία	Ρυθμιζόμενη ηλεκτρονική ασφάλεια και προστασία υπερρεύματος
Άλλα χαρακτηριστικά	Ενσωματωμένος φακός εργασίας και ακουστική συναγερμός
Αριθμός προϊόντος	BT280
