Topdiag | SKU: B0180

TopDiag P200 | Circuittester

Name: TopDiag P200 | Circuittester
Brand: Topdiag
SKU: B0180
Price: 144.95 EUR
Availability: InStock

€144,95 incl.

€119,79 excl.

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

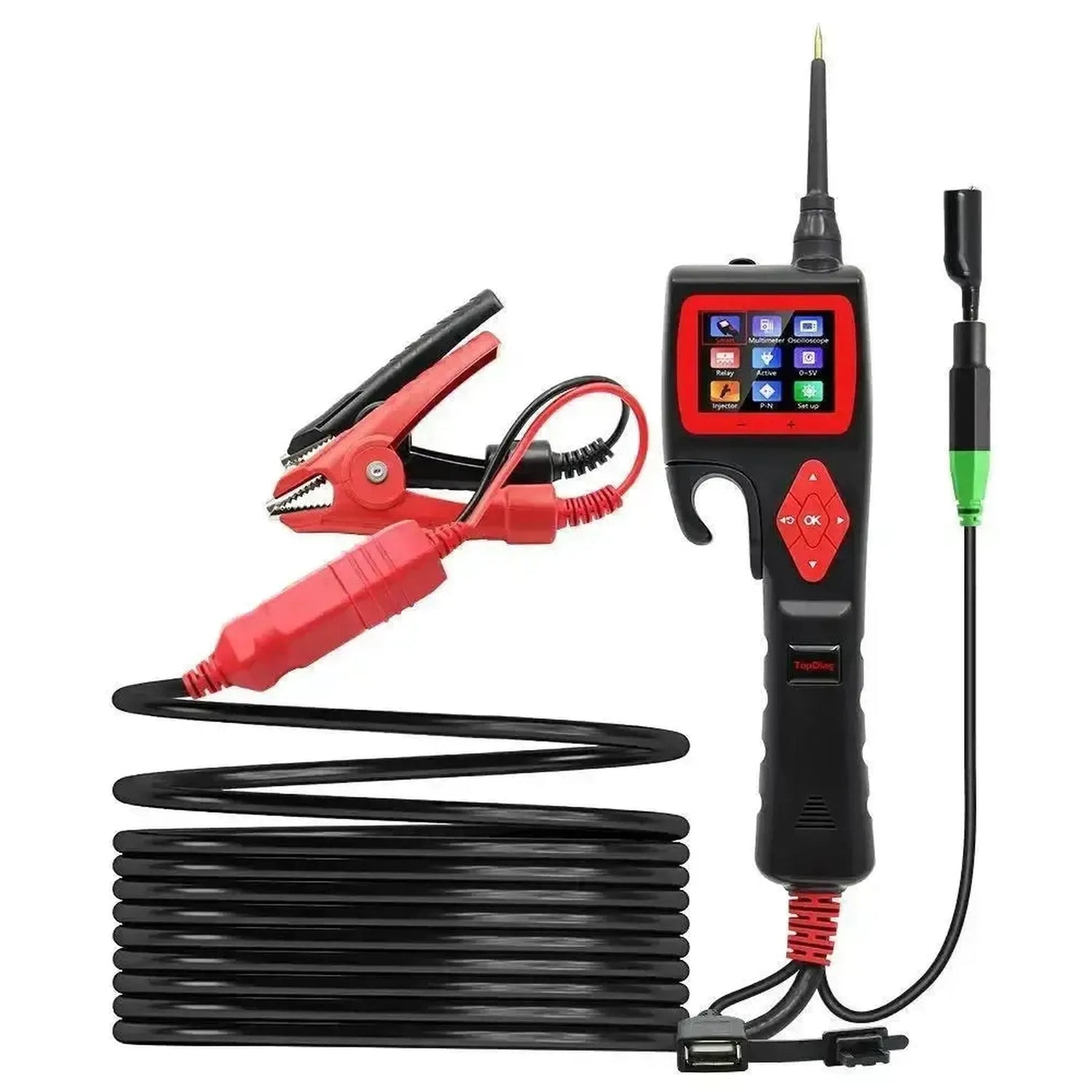

Το TopDiag P200 Συσκευή Δοκιμής Κυκλωμάτων έχει σχεδιαστεί για ολοκληρωμένη ηλεκτρική διάγνωση οχημάτων και συνδυάζει τις λειτουργίες ενός πολύμετρου, παλμογράφου και δοκιμαστή στοιχείων σε μία συσκευή. Η δοκιμαστική συσκευή είναι κατάλληλη για συστήματα οχημάτων 12V και 24V με τάση λειτουργίας 9V έως 30V και καταγράφει μετρήσεις έως 100V. Το όργανο τροφοδοτείται απευθείας μέσω των συνοδευτικών συνδετήρων μπαταρίας ή ενός προσαρμογέα αναπτήρα σιγάρων, επιτρέποντας τον έλεγχο ηλεκτρικών κυκλωμάτων σε όλο το όχημα με το μακρύ καλώδιο δοκιμής και τις αφαιρούμενες ακίδες δοκιμής. Αυτό το εργαλείο προορίζεται ιδιαίτερα για τη δοκιμή καλωδίωσης, τον εντοπισμό βραχυκυκλωμάτων και τον έλεγχο αισθητήρων και ενεργοποιητών στη σύγχρονη τεχνολογία οχημάτων.

Στην πράξη, η συσκευή δοκιμής λειτουργεί με Τεχνολογία Smart Test, όπου το όργανο αναγνωρίζει αυτόματα στην προσαρτημένη ακίδα εάν μετράται τάση (VDC) ή αντίσταση (Ohm). Κατά τον προσδιορισμό της πολικότητας, ένας κόκκινος ή πράσινος δείκτης LED και ένα ηχητικό σήμα υποδεικνύουν αμέσως εάν πρόκειται για θετική ή αρνητική τροφοδοσία. Επιπλέον, το εργαλείο διαθέτει ενσωματωμένη τροφοδοσία με την οποία τα στοιχεία όπως ο φωτισμός, οι εγχυτήρες καυσίμου και τα ρελέ μπορούν να ενεργοποιηθούν ενεργά σε διάφορες λειτουργίες δοκιμής (Moment, Latch, Pulse). Κατά τη χρήση, ένας ρυθμιζόμενος ηλεκτρονικός διακόπτης υπερέντασης 1A έως 18A προστατεύει το κύκλωμα του οχήματος από υπερφόρτωση, κάτι που είναι απαραίτητο για τη ασφαλή διάγνωση εξαρτημάτων χωρίς εξωτερικές πηγές ή ξεχωριστές ασφάλειες.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Ρυθμιζόμενος διακόπτης υπερέντασης 1A έως 18A — Εμποδίζει την τήξη ευαίσθητων καλωδίων κατά την ενεργοποίηση ύποπτων ή βραχυκυκλωμένων κυκλωμάτων.

✔Τεχνολογία Smart Test — Αναγνωρίζει αυτόματα εάν μετράται τάση ή αντίσταση, εξαλείφοντας την ανάγκη για χειροκίνητη εναλλαγή λειτουργιών μέτρησης κατά τις γρήγορες ελέγχους.

✔Ενεργοποίηση στοιχείων σε τρεις λειτουργίες — Τροφοδοτεί φώτα, εγχυτήρες και ρελέ απευθείας μέσω της ακίδας δοκιμής στις θέσεις Moment, Latch και Pulse.

✔Παλμογράφος, δοκιμή ρελέ και δοκιμή εγχυτήρα ενσωματωμένα — Λειτουργίες που συνήθως απαιτούν ξεχωριστά εργαλεία σε συγκρίσιμες συσκευές δοκιμής κυκλωμάτων.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Μη κατάλληλο για συσκευές ελέγχου και γραμμές επικοινωνίας — Η επιβολή τάσης τροφοδοσίας σε ECU ή ενότητες airbag καταστρέφει τα ηλεκτρονικά μόνιμα.

✕Τάση λειτουργίας 9V έως 30V — Συστήματα υψηλής τάσης σε υβριδικά και ηλεκτρικά οχήματα βρίσκονται εκτός εύρους.

✕Τροφοδοσία από το όχημα — Η συσκευή δεν λειτουργεί αυτόνομα· σε περίπτωση εξάντλησης της μπαταρίας, απαιτείται εξωτερική πηγή ρεύματος.

✕Θερμοκρασία λειτουργίας 0°C έως 60°C — Δεν προορίζεται για εργασία κάτω του σημείου πήξης έξω από το συνεργείο.

Εφαρμογή και λειτουργικότητα

Αυτή η συσκευή δοκιμής κυκλωμάτων προσφέρει διάφορες λειτουργίες μέτρησης και δοκιμής για στοχευμένη διάγνωση της ηλεκτρονικής του οχήματος.

Smart Test: Αυτόματη αναγνώριση της μετρούμενης ποσότητας, τάσης ή αντίστασης, στην ακίδα δοκιμής. Αυτό καθιστά περιττή την χειροκίνητη εναλλαγή μεταξύ λειτουργιών μέτρησης κατά τις γρήγορες ελέγχους.

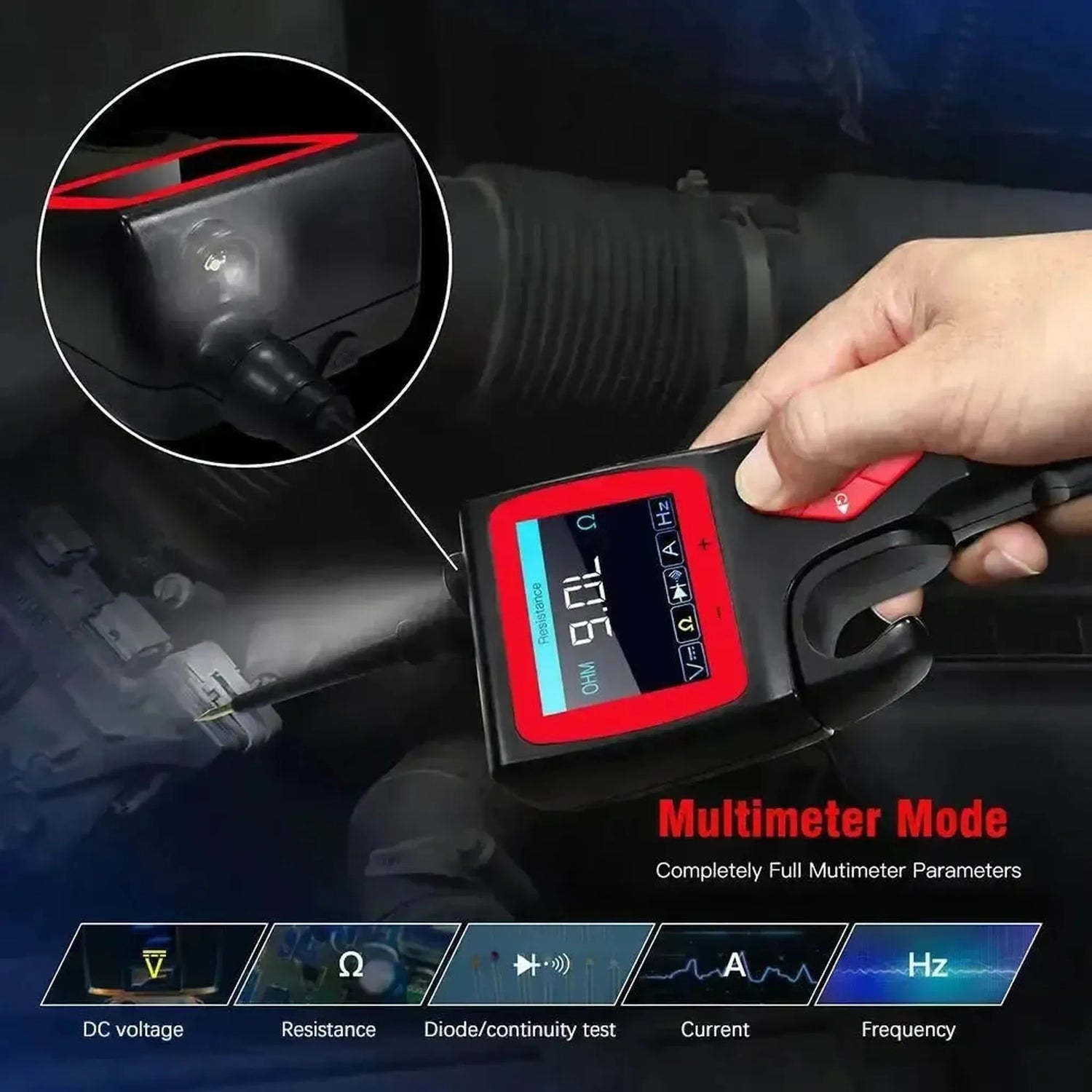

Λειτουργία πολύμετρου: Πλήρης λειτουργικότητα για τη μέτρηση συνεχούς τάσης, αντίστασης, συνέχειας, διόδων, ρεύματος σε αμπέρ και συχνότητας σε hertz για λεπτομερή διάγνωση κυκλώματος.
Ενεργοποίηση στοιχείων: Άμεση τροφοδοσία ενεργοποιητών όπως πτερύγια ψύξης, εκκινητήρες ή λάμπες με 12V ή 24V μέσω της ακίδας δοκιμής, με τις λειτουργίες ελέγχου Moment, Latch και Pulse για συγκεκριμένες διαδικασίες δοκιμής.
Δοκιμή μπαταρίας 12V και 24V: Αναλύει την κατάσταση της μπαταρίας του οχήματος χωρίς σύνδεση εξωτερικού εξοπλισμού. Πραγματοποιεί δοκιμές φόρτισης, δοκιμές εκκίνησης και δοκιμές φορτίου για να ελέγξει την ικανότητα και τη λειτουργία του συστήματος φόρτισης.

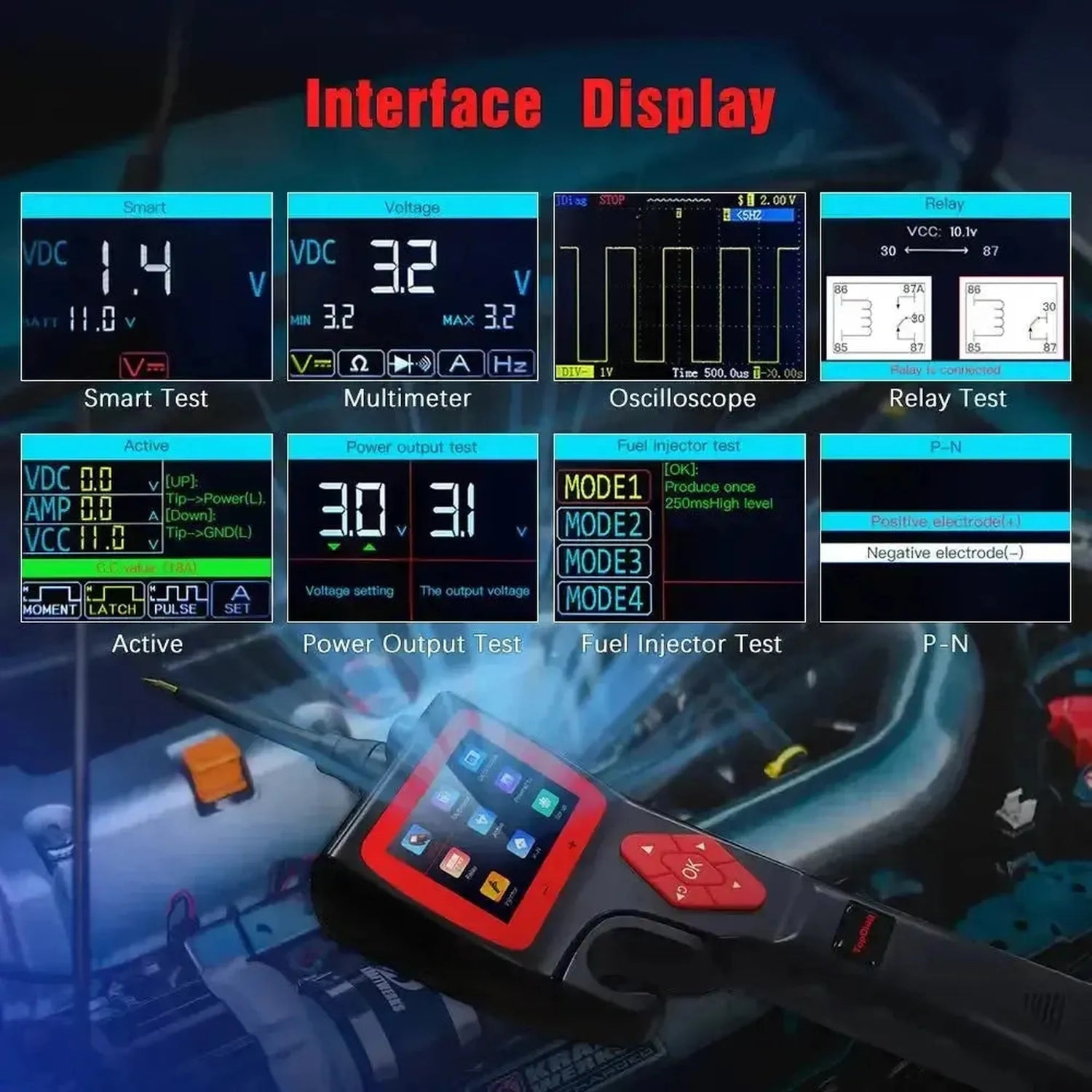

Ειδικές λειτουργίες και δυνατότητες

Για εις βάθος ανίχνευση σφαλμάτων, το σύστημα είναι εξοπλισμένο με διάφορες προηγμένες λειτουργίες δοκιμής.

Λειτουργία παλμογράφου: Παρέχει οπτική απεικόνιση ηλεκτρικών σημάτων με εύρος τάσης 1V έως 49V για ανάλυση παλμικών σημάτων αισθητήρων και επικοινωνίας δικτύου όπως το PWM.
Δοκιμή ρελέ: Μια ειδική διεπαφή δοκιμής για τον έλεγχο τυπικών 4-πόλων και 5-πόλων ρελέ αυτοκινήτου, συμπεριλαμβανομένων των οπτικών διαγραμμάτων καλωδίωσης στην ενσωματωμένη οθόνη.
Δοκιμή εγχυτήρα: Αποστέλλει συγκεκριμένα σήματα παλμών στους εγχυτήρες καυσίμου για να ελέγξει τη μηχανική και ηλεκτρική λειτουργία, εξαιρώντας τις φραγές ή τα ελαττωματικά πηνία.
Ρυθμιζόμενος διακόπτης υπερέντασης: Η εσωτερική προστασία βραχυκυκλώματος μπορεί να ρυθμιστεί χειροκίνητα μεταξύ 1A και 18A. Αυτό προλαμβάνει την τήξη ευαίσθητων καλωδίων κατά την τροφοδοσία ύποπτων ή βραχυκυκλωμένων κυκλωμάτων.

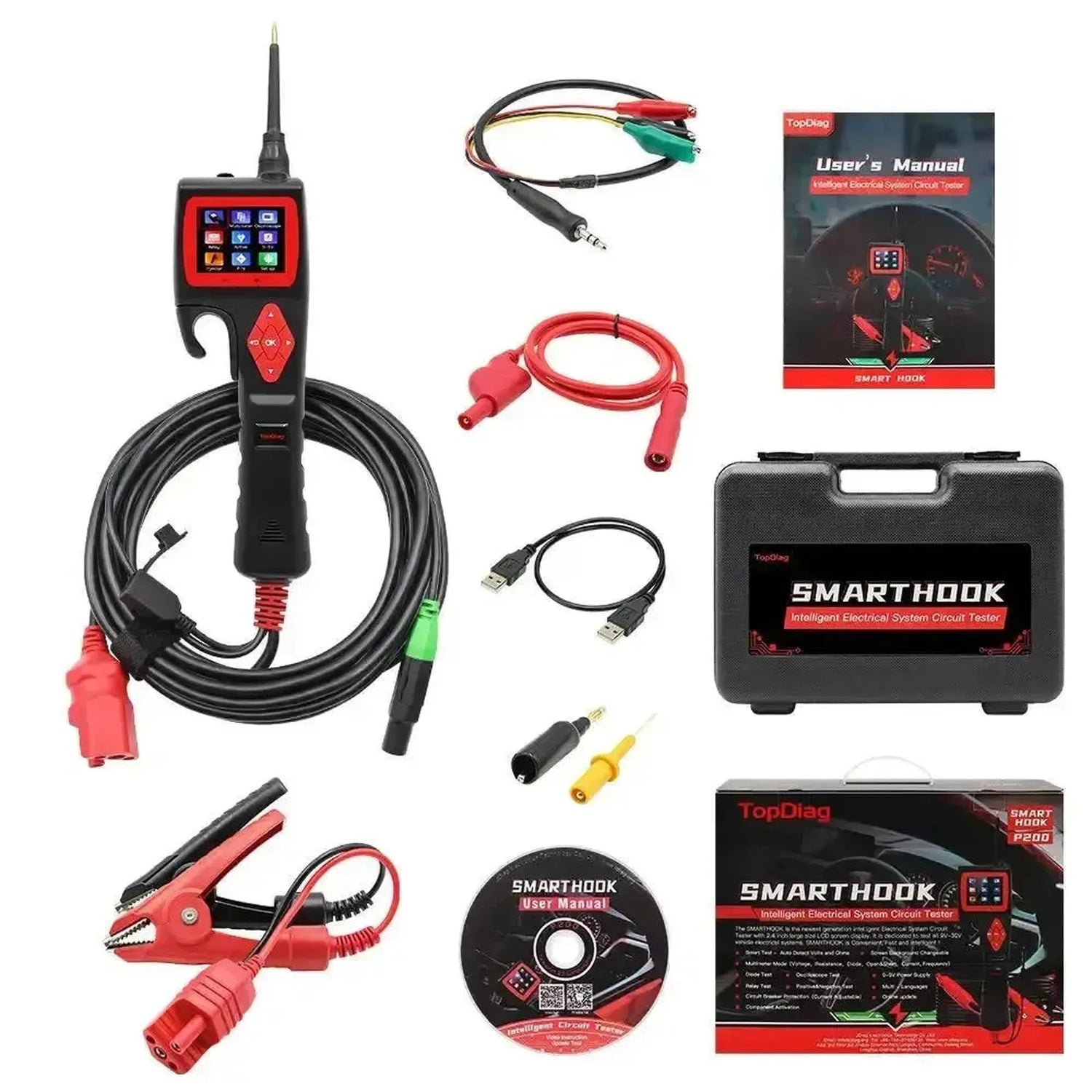

Περιεχόμενα συσκευασίας

1x TopDiag P200 Συσκευή δοκιμής κυκλωμάτων
1x Μασίφ χάλκινη/ανοξείδωτη ακίδα δοκιμής
1x Σετ συνδετήρων μπαταρίας, κόκκινο και μαύρο
1x Προσαρμογέας αναπτήρα σιγάρων
1x Κύριο καλώδιο με καλώδιο επέκτασης
1x Σετ καλωδίων δοκιμής ρελέ
1x Επιπλέον βοηθητικό καλώδιο γείωσης με σφιγκτήρα

💡

Καλό να γνωρίζετε: Χρησιμοποιήστε την ενεργοποίηση στοιχείων, την εφαρμογή θετικού ή γείωσης, ποτέ απευθείας σε γραμμές επικοινωνίας ή συσκευές ελέγχου όπως ECU ή ενότητες SRS και airbag. Η επιβολή τάσης τροφοδοσίας σε αυτά τα στοιχεία μπορεί να καταστρέψει μόνιμα τα ευαίσθητα ηλεκτρονικά. Σε περίπτωση αμφιβολίας, συμβουλευθείτε πάντα το ηλεκτρικό σχέδιο του συγκεκριμένου οχήματος.

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	TopDiag
Μοντέλο	P200
Οθόνη	Έγχρωμη οθόνη TFT 320x240 DPI
Τάση τροφοδοσίας	12V ή 24V, τροφοδοτούμενη από την μπαταρία του οχήματος
Ελάχιστη / μέγιστη τάση λειτουργίας	9V / 30V
Εύρος μέτρησης τάσης	0,1V - 100V
Εύρος μέτρησης αντίστασης	1 ohm - 200K ohm
Εύρος τάσης παλμογράφου	1V - 49V
Προστασία διακόπτη ρεύματος	Ρυθμιζόμενο από 1A έως 18A
Θερμοκρασία λειτουργίας	0°C έως 60°C
Θερμοκρασία αποθήκευσης	-40°C έως 70°C
Αριθμός προϊόντος	B0180
