OBDSTAR ECU Master (B) | Προγραμματιστής

---

Εφαρμογή και λειτουργικότητα

• Ανάγνωση και εγγραφή δεδομένων: Ανάγνωση του περιεχομένου της ECM της μοτοσικλέτας και εγγραφή του, η βάση κάθε λειτουργίας σε αυτήν τη διαμόρφωση.
• Κλωνοποίηση μονάδας ελέγχου: Μεταφορά του περιεχομένου μιας ελαττωματικής μονάδας σε μια μονάδα αντικατάστασης, έτσι ώστε η μοτοσικλέτα να την δεχθεί.
• Ανάγνωση και εγγραφή VIN: Ανάγνωση του αριθμού πλαισίου και εγγραφή του σε μια μονάδα αντικατάστασης.
• Ανάγνωση και εγγραφή ISN: Ανάγνωση του κωδικού μπλοκαρίσματος εκκίνησης της μονάδας και εγγραφή του, απαραίτητο κατά την αντιστοίχιση κλειδιών σε μια αντικαταστάσιμη μονάδα.
• Επαναφορά στην κατάσταση εργοστασίου: Επιστροφή μιας χρησιμοποιημένης μονάδας στην κατάσταση αχρησιμοποίητης, έτσι ώστε να μπορεί να συνδυαστεί με μια άλλη μοτοσικλέτα ως καινούργια.
• Εργασία με το buffer δεδομένων: Προσωρινή αποθήκευση των δεδομένων που διαβάστηκαν και επαναχρησιμοποίησή τους σε μια επόμενη λειτουργία.
• Βαθμονόμηση χιλιομετρικής απόστασης: Για τις υποστηριζόμενες μονάδες, συμφωνία της αποθηκευμένης ανάγνωσης με την πραγματική ανάγνωση.

Οι πέντε λειτουργίες λειτουργίας

Λειτουργία	Πότε την χρησιμοποιείτε
OBD	Μέσω της θύρας διάγνωσης της μοτοσικλέτας, χωρίς να αποσυναρμολογήσετε τη μονάδα ελέγχου. Ο λιγότερο ενεργός τρόπος, αλλά δεν είναι κάθε λειτουργία διαθέσιμη μέσω αυτού.
BENCH	Η αποσυναρμολογημένη μονάδα ελέγχου λαμβάνει τροφοδοσία και επικοινωνία στο τραπέζι εργασίας μέσω του καλωδίου BENCH-C V1. Στις μοτοσικλέτες αυτός είναι ο συνηθισμένος τρόπος, και ο κατασκευαστής το αναφέρει σχεδόν σε κάθε λειτουργία συγκεκριμένη για κάποιο σήμα.
BOOT	Η μονάδα ελέγχου ξεκινά σε λειτουργία boot καθιστώντας σταθερή σύνδεση στη πλακέτα. Απαραίτητο για μονάδες που δεν εξάγουν με το κανονικό τρόπο λειτουργίας αυτά που θέλετε να διαβάσετε.
JTAG	Άμεση πρόσβαση στον επεξεργαστή μέσω της διεπαφής αποσφαλμάτωσης, με τον προσαρμογέα C4-10.
BDM	Η δεύτερη διεπαφή αποσφαλμάτωσης στον ίδιο προσαρμογέα C4-10, για επεξεργαστές που δεν διαθέτουν JTAG.

---

Υποστήριξη ειδική για σήματα

Harley-Davidson

Honda

CFMOTO

Kawasaki

---

Υποστηριζόμενες μάρκες

Access, Adamoto, Aeon, AJP, AJS, Aprilia, Arctic Cat, Argo, Bajaj, Baltmotors, Barton, Benda, Benelli, Bennche, Beta, BFR, BMW, Bobcat, Briggs & Stratton, Bristol, Brixton, BRP, Can-Am, CFMOTO, Changjiang, Chironex, Daelim, Dayang, Derbi, Ducati, Freedom, Gaokin, GasGas, Gilera, Goes, Hanway, Harley-Davidson, Hartford, Herald, Hisun, Honda, Hunter Motorcycles, Husqvarna, Hyosung, Indian, Italjet, Jialing, Johnny Pag, Junak, Kawasaki, Keeway, Kiden, Kohler, Kove/Colove, KSR Moto, KTM, Kymco, Lambretta, Lexmoto, Lifan, Linhai, Loncin, M1NSK, Macbor, Mash, Massimo, MGB, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Odes/Aodes, Peugeot, PGO, Piaggio, Polar Fox, Polaris, QJ Benelli, QJMotor, Qooder, Quadro, Royal Alloy, Royal Enfield, Russkaya Mehanika, Segway, Sherco, Sinnis, Stallion, Stels, SWM, SYM, TGB, Vespa, Vinto, Vitacci, Voge, Vortex, Wels, WK, Zongshen και Zontes.

---

Πώς λειτουργεί στην πράξη

1. Κατεβάστε το λογισμικό ECU Master από το Download Center στο website του OBDSTAR και εγκαταστήστε το σε έναν υπολογιστή με Windows 10 ή νεότερο.
2. Δημιουργήστε λογαριασμό και καταχωρήστε τη συσκευή, ώστε η διαμόρφωση B να ενεργοποιηθεί στον σειριακό αριθμό σας.
3. Συνδέστε το ECU Master στον υπολογιστή με το καλώδιο USB-A σε USB-B και στο ρεύμα με τον προσαρμογέα 14 V και 60 W.
4. Αφαιρέστε τη μονάδα ελέγχου από τη μοτοσικλέτα και συνδέστε την στο καλώδιο BENCH-C V1· χρησιμοποιήστε τα καλώδια jumper για να γεφυρώσετε την αντιστοίχιση των ακίδων αυτού του ελεγκτή.
5. Επιλέξτε το τμήμα μοτοσικλέτας στο λογισμικό και αναζητήστε τον ελεγκτή ανά μάρκα ή ανά τύπο· η γραμμή αναζήτησης επισημαίνει τα αποτελέσματα.
6. Διαβάστε τα δεδομένα και δημιουργήστε ένα αντίγραφο ασφαλείας πριν κάνετε οποιεσδήποτε αλλαγές.
7. Εκτελέστε τη λειτουργία και εγγράψτε τα δεδομένα πίσω στη μονάδα ελέγχου.

---

Περιεχόμενα συσκευασίας

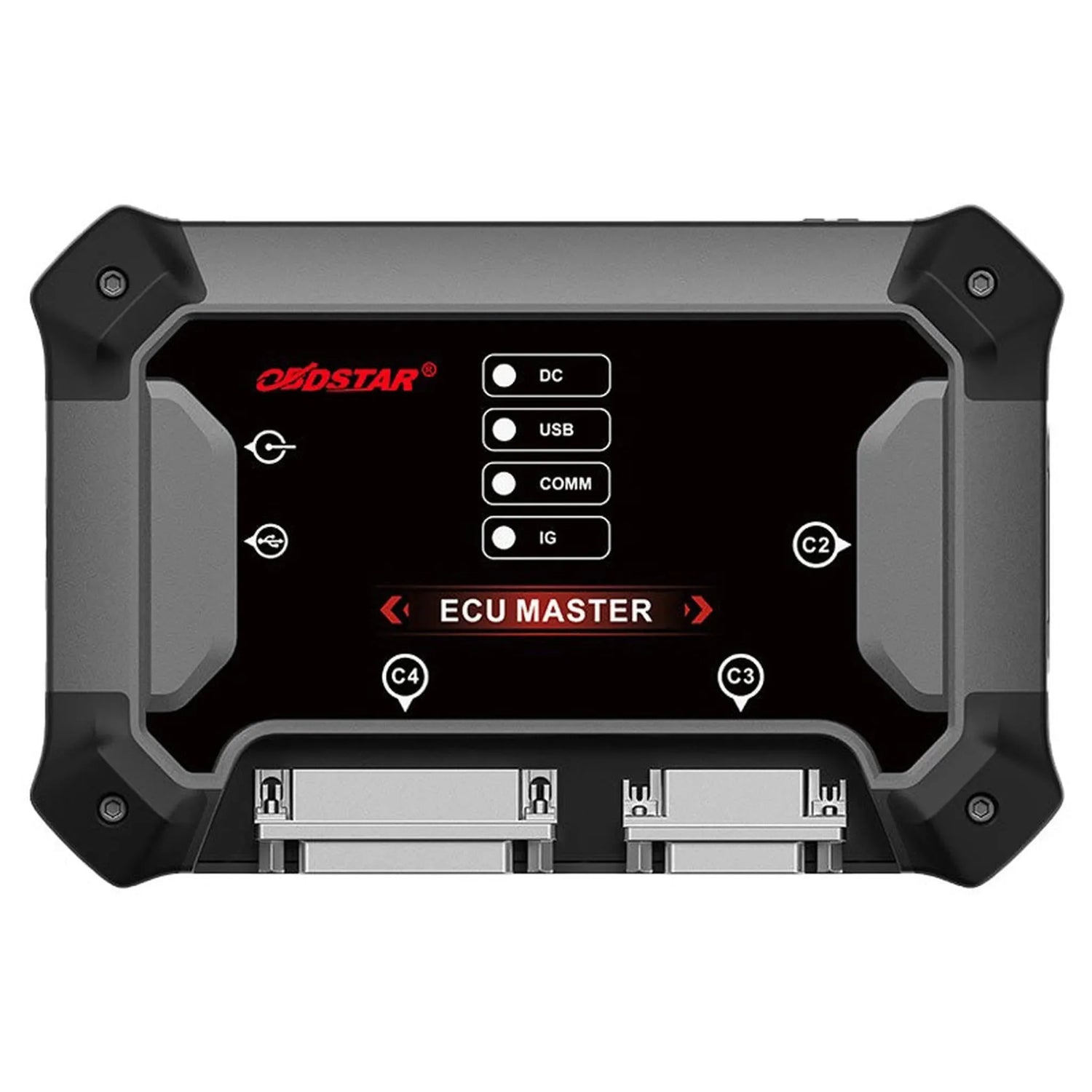

• 1x OBDSTAR ECU Master Programmeur — Η συσκευή, με τις συνδέσεις DC, USB, COMM και IG.
• 1x Φορτιστής 14 V / 60 W — Τροφοδοτεί τη συσκευή και τη συνδεδεμένη μονάδα ελέγχου στον πάγκο.
• 1x Κύριο καλώδιο M001C — Η κύρια σύνδεση μεταξύ της συσκευής και της μονάδας ελέγχου που θα συνδεθεί.
• 1x Καλώδιο USB-A σε USB-B — Συνδέει τη συσκευή με τον υπολογιστή στον οποίο τρέχει το λογισμικό.
• 1x Καλώδιο BENCH-C V1 — Το καλώδιο τράπεζας με σημειωμένες ίνες για τη σύνδεση μιας αφαιρεθείσας μονάδας ελέγχου.
• 1x Σετ καλωδίων jumper (8 εκδόσεις) — Γεφυρώνουν διάφορες διατάξεις ακίδων στην τράπεζα, κάτι που είναι συχνά απαραίτητο σε ECM μοτοσικλετών.
• 1x Καλώδιο επέκτασης jumper 3 σε 1 — Επεκτείνει και συνδυάζει συνδέσεις jumper χωρίς χαλαρή καλωδίωση.
• 1x Προσαρμογέας C4-10 — Παρέχει πρόσβαση στη διεπαφή JTAG και BDM του επεξεργαστή.
• 1x Καλώδιο ανάγνωσης και εγγραφής W004 — Σύνδεση σε επίπεδο συστατικού με σύνδεσμο.
• 1x Καλώδιο ανάγνωσης και εγγραφής W005 — Δεύτερη έκδοση για έναν διαφορετικό σύνδεσμο.
• 1x Καλώδιο ανάγνωσης και εγγραφής W006 — Χαλαρό καλώδιο για σύνδεση αποκόλλησης όπου δεν χωρά ένας σύνδεσμος.

---

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	OBDSTAR
Μοντέλο	ECU Master
Τύπος προϊόντος	Προγραμματιστής ECU
Διαμόρφωση	Ρύθμιση B
Ξεκλείδωτες ενότητες	ECM (μοτοσυκλέτα)
Υποστηριζόμενα κατασκευαστικά εργοστάσια	Πάνω από 100
Υποστηριζόμενοι τύποι ελεγκτών	Πάνω από 300
Τρόποι επεξεργασίας	OBD, BENCH, BOOT, JTAG και BDM
Διασυνδέσεις αποσφαλμάτωσης	JTAG και BDM μέσω του προσαρμογέα C4-10
Σύνδεση με υπολογιστή	USB-A σε USB-B
Λειτουργικό σύστημα	Windows 10 ή νεότερη έκδοση
Γλώσσα λογισμικού	Αγγλικά και Κινεζικά
Τροφοδοσία ρεύματος	Προσαρμογέας 14 V / 60 W
Βάρος αποστολής	1,9 kg
Κωδικός άρθρου	ECU-Master-B-Bundle
