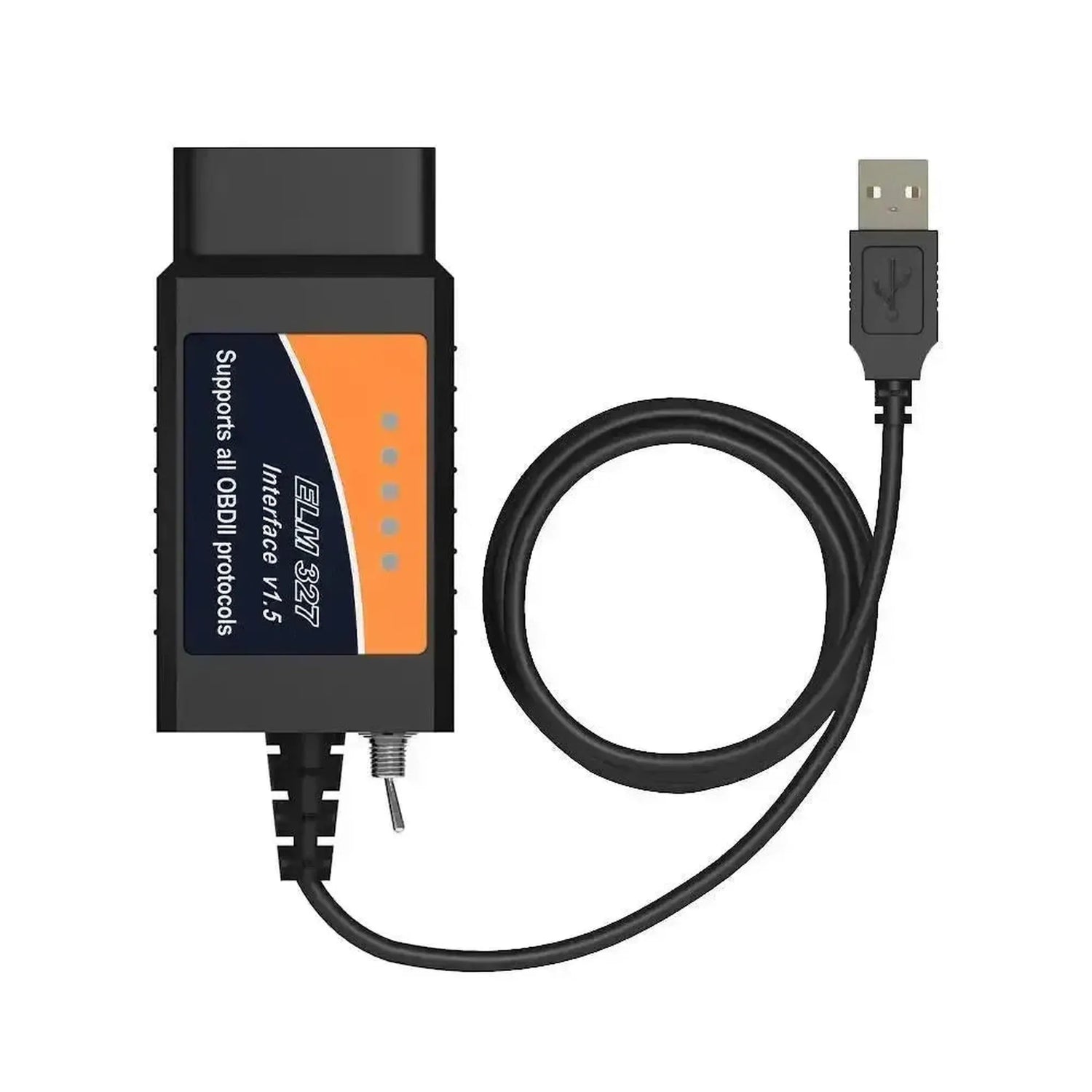

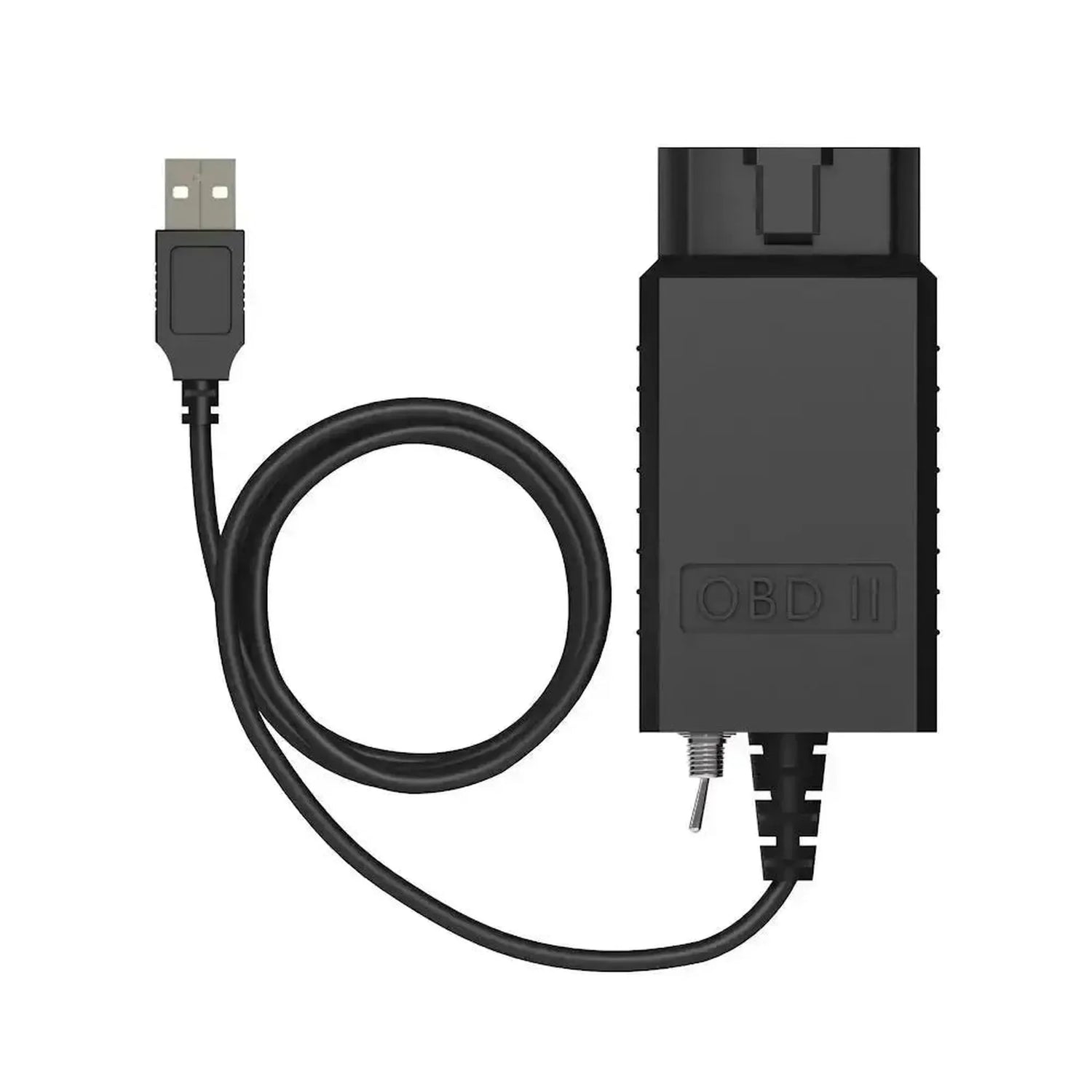

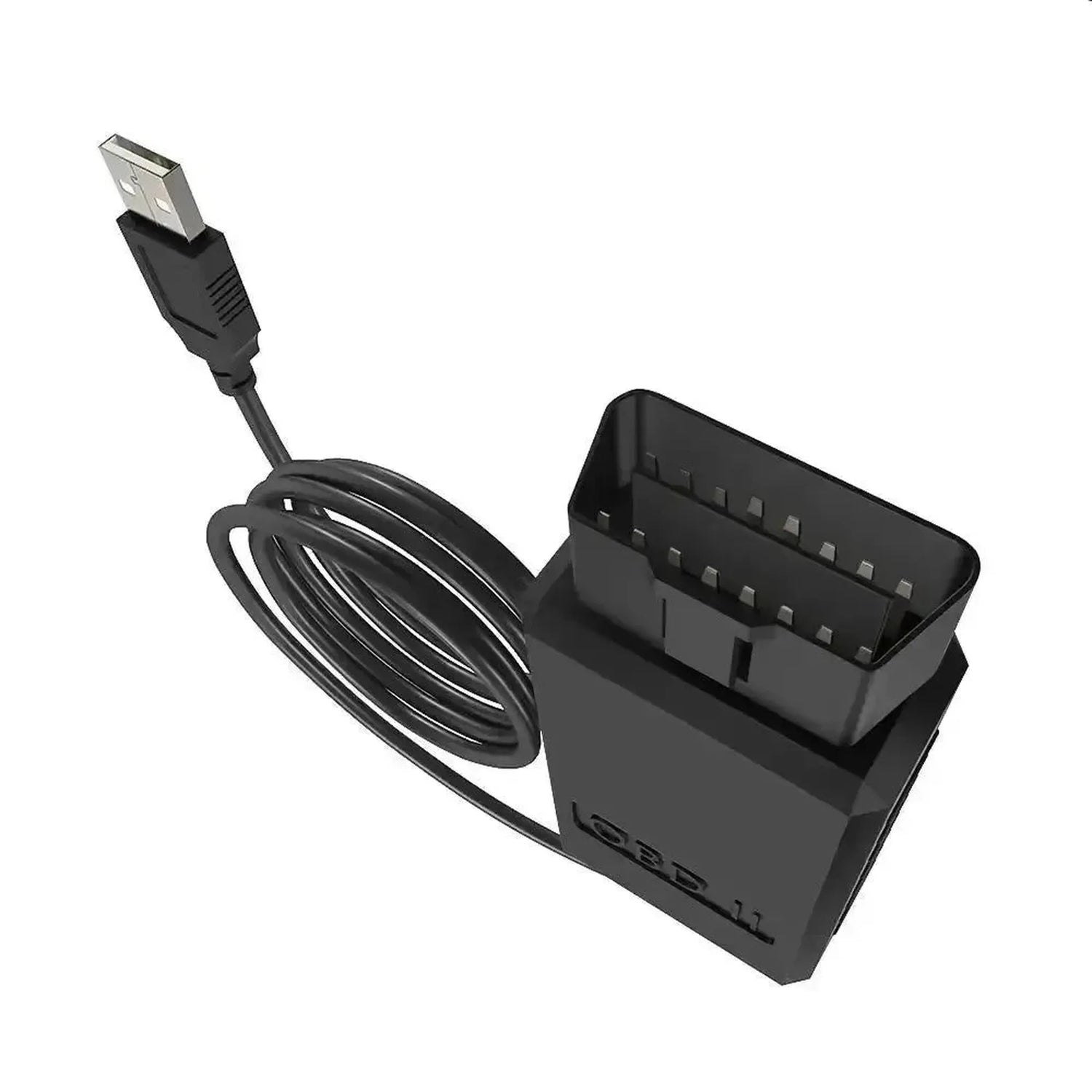

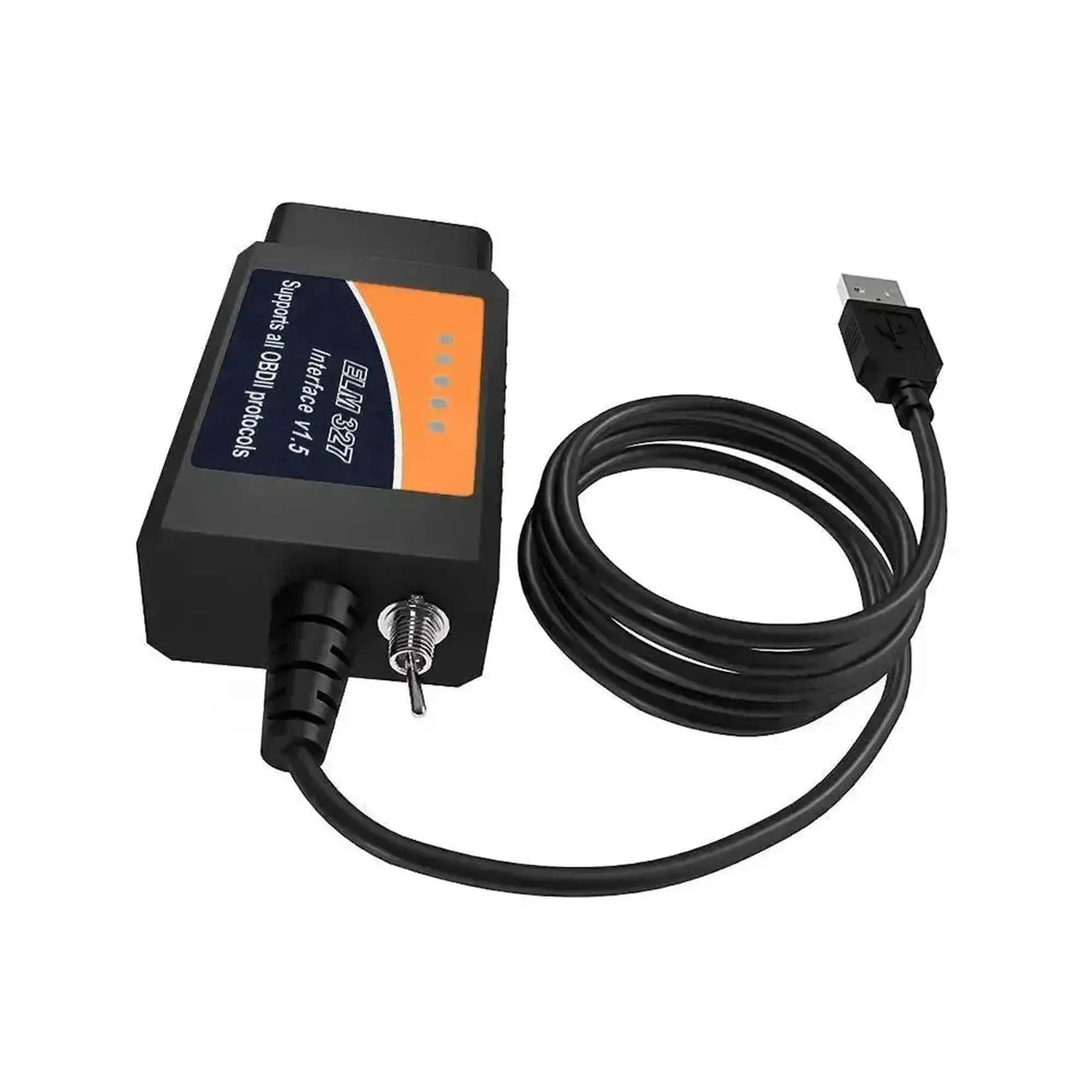

Καθολικό καλώδιο διεπαφής USB ELM327 (FT232RL) (HS/MS-CAN Switch)

Εφαρμογές και λειτουργίες

Η διασύνδεση ELM327 USB με διακόπτη προσφέρει ένα ευρύ φάσμα διαγνωστικών δυνατοτήτων, ανάλογα με το χρησιμοποιούμενο λογισμικό. Οι παρακάτω λειτουργίες υποστηρίζονται τεχνικά από τη διασύνδεση:

• Ανάγνωση και διαγραφή DTC: Ανίχνευση και αφαίρεση διαγνωστικών κωδικών σφάλματος από τη μονάδα ελέγχου κινητήρα (ECU) και δευτερεύουσες μονάδες μέσω του προτύπου OBD2.
• Παρακολούθηση ζωντανών δεδομένων: Ανάγνωση δεδομένων αισθητήρων σε πραγματικό χρόνο, όπως στροφές κινητήρα, θερμοκρασία ψυκτικού υγρού, τιμές λάμδα και πιέσεις καυσίμου.
• Διαμόρφωση οχήματος (δεδομένα As-Built): Ανάγνωση και εγγραφή αρχείων διαμόρφωσης για ενεργοποίηση ή απενεργοποίηση επιλογών ειδικών για το όχημα μέσω συμβατού λογισμικού.
• Λειτουργίες εξυπηρέτησης: Υποστήριξη κατά την εκτέλεση στατικών αναγεννήσεων, βαθμονομήσεων και διαδικασιών επαναφοράς μαθημένων τιμών σε διάφορες μονάδες ελέγχου.

Ειδικές λειτουργίες και δυνατότητες

Η προσθήκη του χειροκίνητου διακόπτη επεκτείνει τη λειτουργικότητα του τυπικού chip ELM327, με αποτέλεσμα τις ακόλουθες συγκεκριμένες δυνατότητες υλικού:

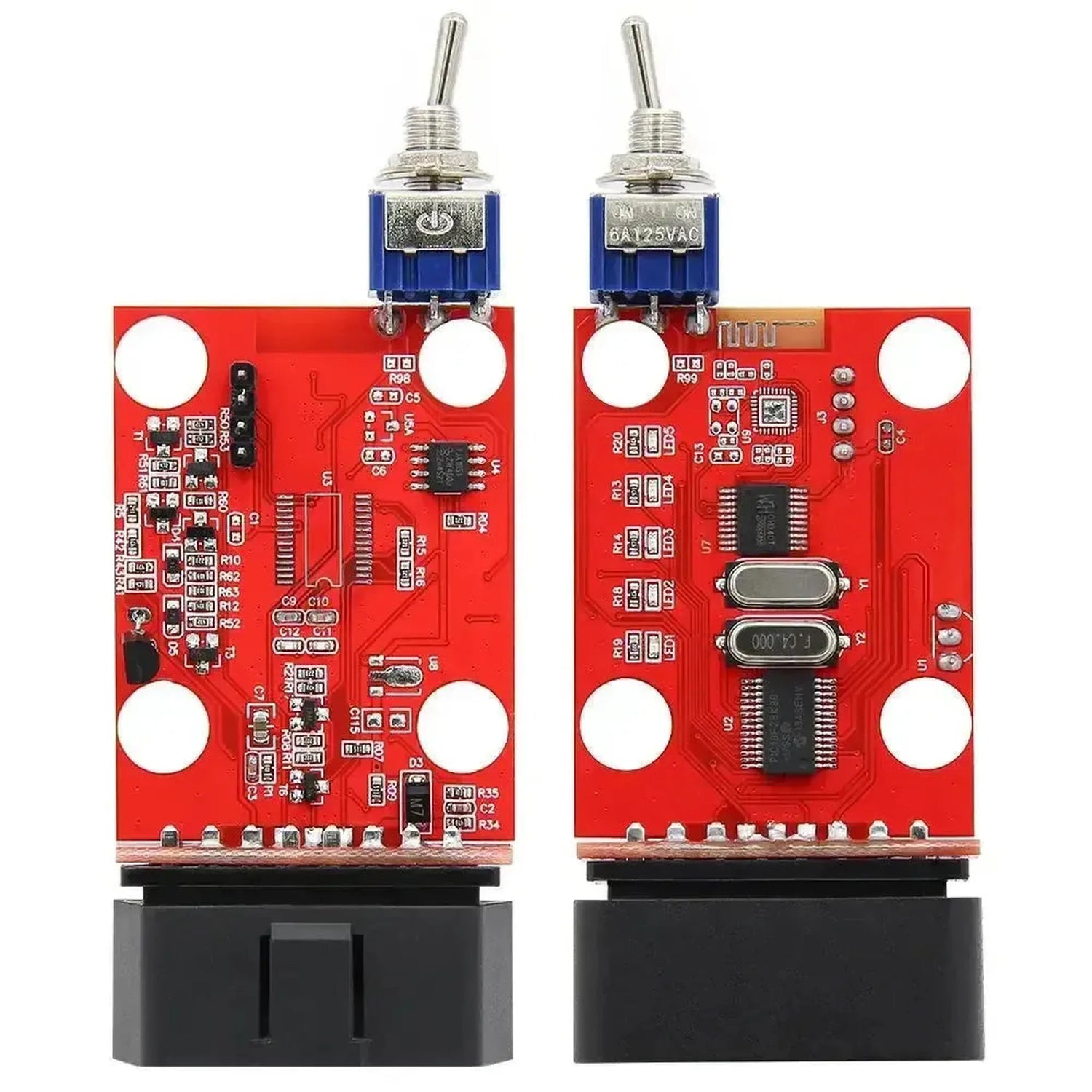

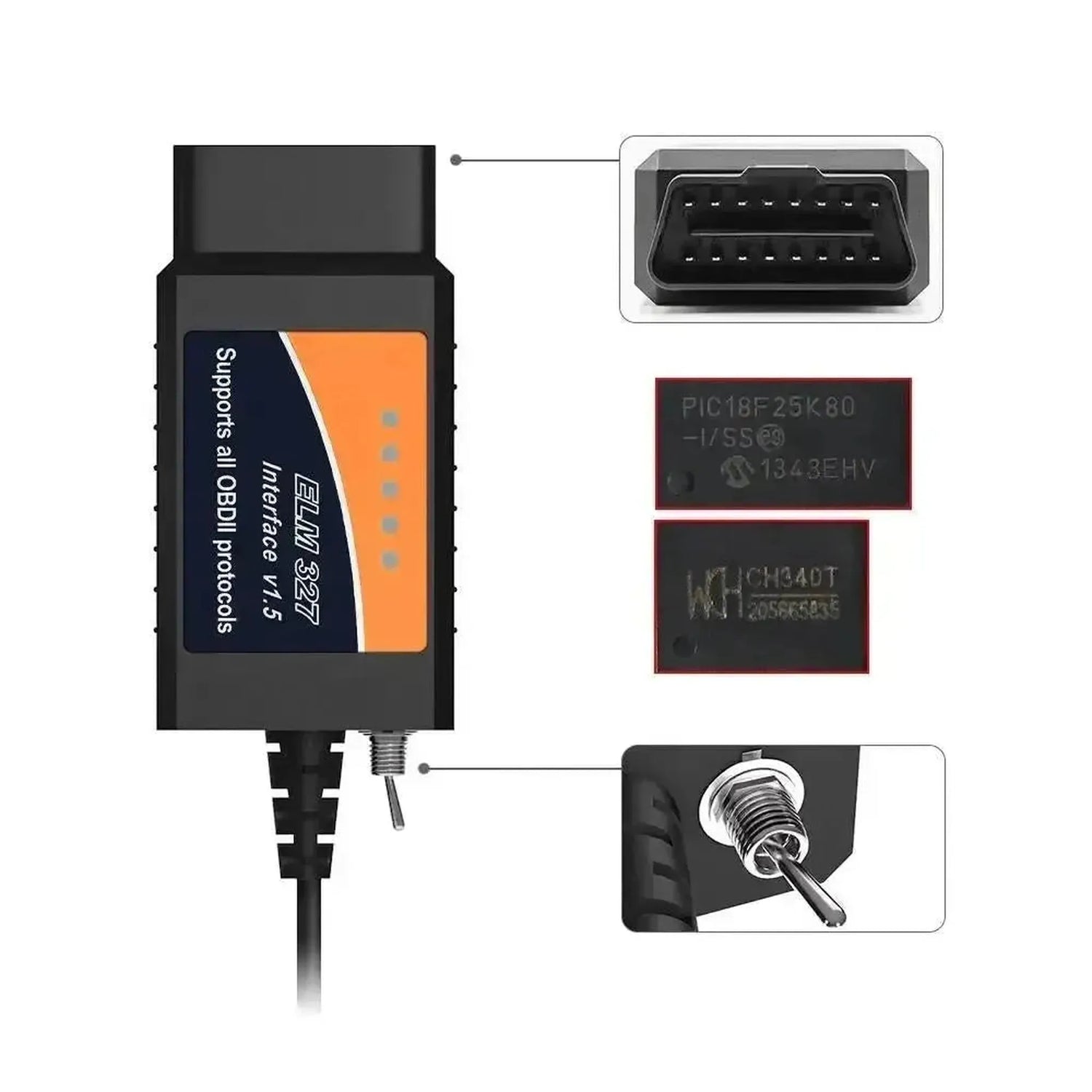

• Αλλαγή δικτύου σε επίπεδο υλικού: Ο φυσικός διακόπτης μετακινεί τις ενεργές ακίδες στο βύσμα OBD2 από τη δευτερεύουσα μαγιστράλη CAN (ακίδες 6 και 14) στη μαγιστράλη MS-CAN (ακίδες 3 και 11).
• Πρόσβαση σε δευτερεύουσες μονάδες CAN: Επιτρέπει την επικοινωνία με μονάδες που δεν είναι συνδεδεμένες στο κύριο δίκτυο, όπως η μονάδα GEM, έλεγχος κλιματισμού και αισθητήρες στάθμευσης σε συγκεκριμένες μάρκες αυτοκινήτων.
• Αρχικοποίηση μονάδας: Υποστήριξη για τη σύζευξη ή αρχικοποίηση νέων μονάδων ελέγχου στο δίκτυο MS-CAN μετά την αντικατάσταση ή επισκευή.

Συμβατά οχήματα

Το καλώδιο λειτουργεί ως τυπική διασύνδεση OBD2 για όλα τα οχήματα συμβατά με EOBD/OBD2. Η προστιθέμενη λειτουργία MS-CAN έχει αναπτυχθεί ειδικά για και δοκιμαστεί στις ακόλουθες μάρκες:

Ford, Mazda, Lincoln και Mercury:

• Όλα τα μοντέλα με δίκτυο MS-CAN: Κατάλληλο για σχεδόν όλα τα μοντέλα από το 2003 έως σήμερα που είναι εξοπλισμένα με ξεχωριστή μαγιστράλη Medium Speed CAN.
• Παγκόσμια υποστήριξη OBD2: Βενζινοκινητήρες από το 2001 και πετρελαιοκινητήρες από το 2004 (αγορά ΕΕ).

Συμβατό λογισμικό και λειτουργικά συστήματα

Αυτό το καλώδιο διασύνδεσης απαιτεί λογισμικό διάγνωσης τρίτου μέρους για λειτουργία. Το υλικό είναι βελτιστοποιημένο για πακέτα λογισμικού που χρησιμοποιούν το δίκτυο MS-CAN.

Συμβατό λογισμικό:

• FORScan: Πλήρης διάγνωση οχήματος, αλλαγές διαμόρφωσης και προγραμματισμός μονάδας (απαιτεί τον διακόπτη κατά τη σάρωση μονάδας).
• ELMConfig / Focccus / FF2: Ειδικά εργαλεία λογισμικού για την προσαρμογή δεδομένων As-Built και κρυμμένων επιλογών στο Ford και Mazda.
• ScanMaster-ELM / MultiECUScan: Για γενική διάγνωση OBD2 (στο MultiECUScan πιθανώς σε συνδυασμό με επιπρόσθετα καλώδια προέκτασης).

Λειτουργικά συστήματα:

• Windows: Πλήρως υποστηριζόμενο (Windows 7, 8, 10 και 11). Απαιτεί την εγκατάσταση δραιβέρ εικονικής θύρας COM (VCP) για το chipset FTDI.

Περιεχόμενα συσκευασίας

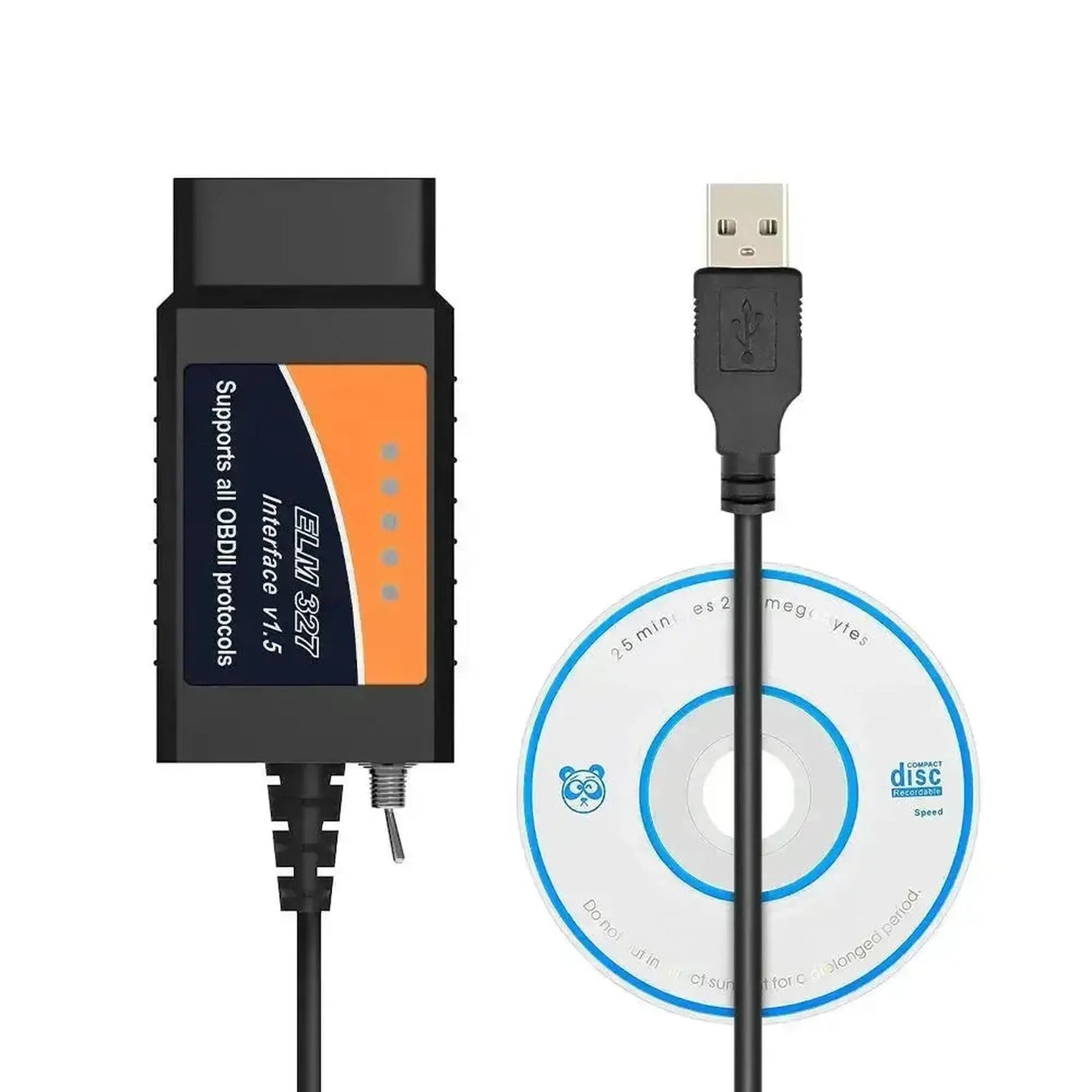

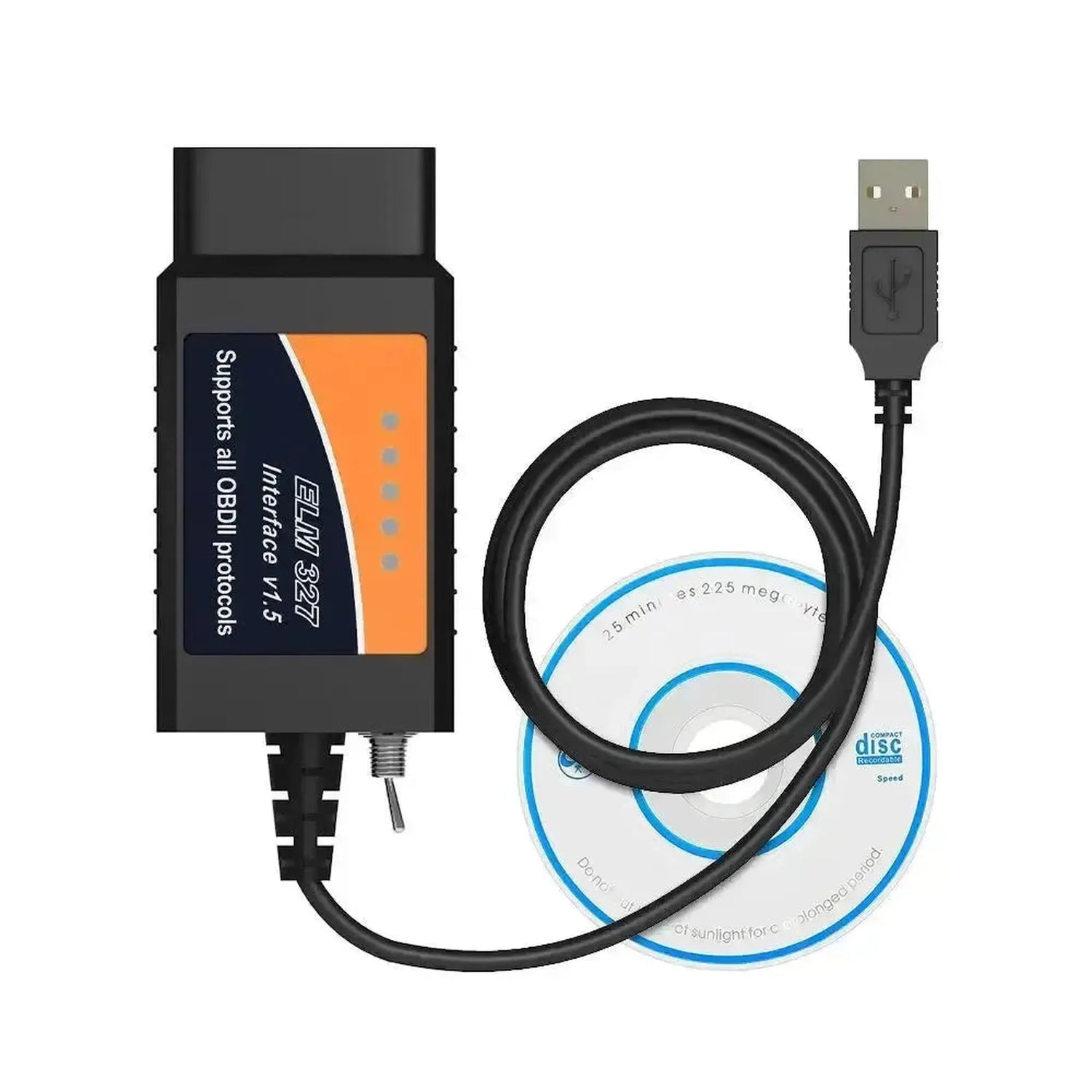

• 1x Universele ELM327 (FT232RL) με HS/MS-CAN Switch | Καλώδιο διασύνδεσης USB
