Jaltest (JDCM850) | Cummins (ECU) 4+50-pins – 16-pins OBD2 Καλώδιο Σύνδεσης | Επαγγελματικά Οχήματα

Εφαρμογές και λειτουργίες

Το JDCM850 είναι ένα στοιχείο σύνδεσης: Συνδέει την Cummins ECM CM850 απευθείας στη διαγνωστική σας διεπαφή, χωρίς να αγγίζει την καλωδίωση του οχήματος. Στη μια πλευρά η σύνδεση 4+50-pins στη μονάδα ελέγχου, στην άλλη η πλευρά 16-pins OBD2 προς το Jaltest Link. Αυτό που ζητάτε στη συνέχεια είναι μέρος των Jaltest Central Services και πραγματοποιείται μέσω της ομάδας ATS.

Για τι χρησιμεύει το καλώδιο

• Σύνδεση με τη μονάδα ελέγχου: Ο 50-pins σύνδεσμος και ο χαλαρός 4-pins σύνδεσμος συνδέονται στην Cummins ECM CM850.
• Χωριστά από την καλωδίωση του οχήματος: Η μονάδα ελέγχου συνδέεται χωριστά στη διεπαφή με αυτό το καλώδιο.
• Σύνδεση στη διεπαφή: Η πλευρά 16-pins OBD2 συνδέεται στο Jaltest Link.
• Μία σύνδεση ανά καλώδιο: Αυτή η εκτέλεση ανήκει στο CM850· για έναν διαφορετικό τύπο ECM χρειάζεται ένα διαφορετικό καλώδιο απομόνωσης.

Τι προσφέρουν οι Jaltest Central Services για Cummins

• Εργασία εξ αποστάσεως: Τεχνικοί της Jaltest εκτελούν λειτουργίες που δεν είναι δυνατές με ένα καθολικό διαγνωστικό όργανο, όπως η επανεγγραφή ορισμένων μονάδων ελέγχου.
• Ενημέρωση βαθμονόμησης Cummins (70810000): Η υπηρεσία που παρέχει η Jaltest για Cummins· για αυτό απαιτείται τουλάχιστον έκδοση λογισμικού 24.1.
• Πληρωμή ανά χρήση: Χρησιμοποιείτε μια υπηρεσία ανά περίπτωση και χρεώνεστε με πιστώσεις· για Cummins αυτή είναι η αναφορά 71101082.
• Jaltest Link V7 ή νεότερο: Με μια παλαιότερη έκδοση διεπαφής δεν μπορείτε να χρησιμοποιήσετε τις Central Services.
• Μέσω της ομάδας ATS: Αυτοί υποδεικνύουν κατά την αίτησή σας αν μια υπηρεσία είναι διαθέσιμη για τη μονάδα ελέγχου σας.

Η σειρά Cummins με μια ματιά

Η σειρά περιλαμβάνει πέντε καλώδια απομόνωσης. Διαφέρουν στον αριθμό pins, στον αριθμό χαλαρών συνδέσμων στην πλευρά του κινητήρα και στο μήκος του καλωδίου. Βρείτε τη μονάδα ελέγχου που έχετε· η εκτέλεση σε αυτήν τη σελίδα είναι έντονη.

Συμβατότητα

Καθοριστικός παράγοντας είναι ο τύπος της ECM, όχι η σειρά κινητήρα και όχι το εμπορικό σήμα του οχήματος. Αυτό το καλώδιο σύνδεσης έχει κατασκευαστεί για το Cummins ECM CM850 με σύνδεσμο 4+50-pins. Για αυτά τα καλώδια απομόνωσης δεν έχει καταχωρηθεί κάλυψη κινητήρα ή οχήματος: Επομένως, δεν υπάρχει λίστα σειρών κινητήρων ή εμπορικών σημάτων στην οποία μπορείτε να ελέγξετε εάν το καλώδιο σύνδεσης ταιριάζει στην περίπτωσή σας. Το στοιχείο τύπου της μονάδας ελέγχου και ο αριθμός των ακίδων του συνδέσμου είναι αυτό που έχει σημασία.

• Καθοριστικοί παράγοντες: Ο τύπος της ECM (Cummins ECM CM850) και ο αριθμός των ακίδων του συνδέσμου της ECM (4+50-pins).
• Μη καθοριστικοί παράγοντες: Η σειρά κινητήρα, το εμπορικό σήμα του οχήματος και το έτος κατασκευής. δεν έχει καταχωρηθεί τίποτα σχετικά με αυτά για αυτά τα καλώδια.
• Έλεγχος από μέρους σας: Διαβάστε τον τύπο της μονάδας ελέγχου από το στοιχείο τύπου και μετρήστε τις ακίδες του συνδέσμου.

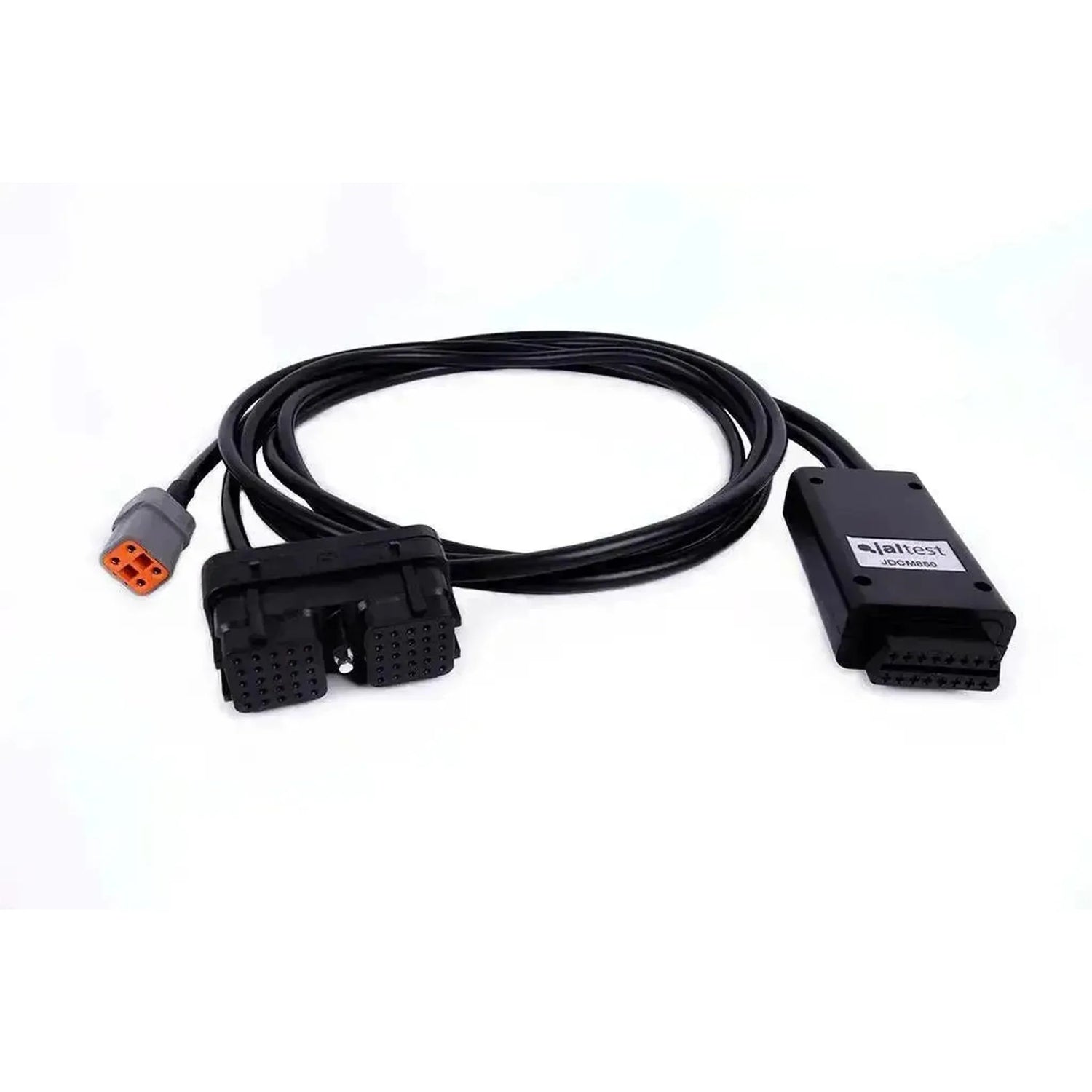

• Αναγνωρίσιμο από τον σύνδεσμο: Δύο ακροδέκτες επαφής με είκοσι πέντε επαφές σε ένα κέλυφος συν έναν ξεχωριστό σύνδεσμο 4 ακίδων υποδεικνύουν αυτήν την εκτέλεση. Εάν το κύριο μπλοκ έχει 60 ακίδες, τότε θα χρειαστείτε το JDCM2150 ή το JDCM2250.

Περιεχόμενα συσκευασίας

• 1x Jaltest (JDCM850) | Cummins (ECU) 4+50-pins – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
