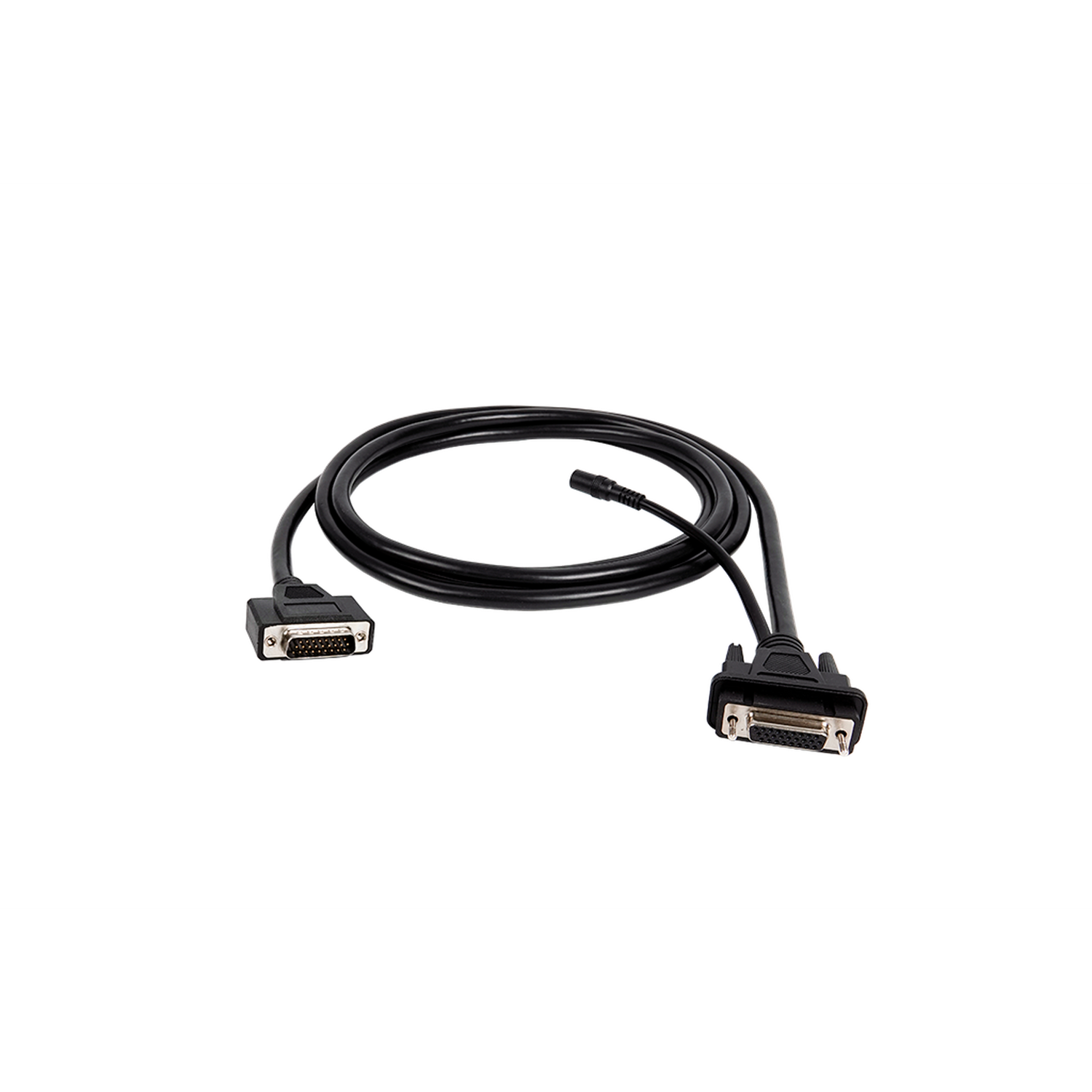

Το Jaltest JDC100B είναι το καλώδιο επέκτασης που συνδέει τη σύνδεση 26-pin DB26 του Jaltest Link V9 με το καλώδιο διάγνωσης ειδικό για το όχημα. Στην πλευρά της διεπαφής υπάρχει ένας μαύρος θηλυκός σύνδεσμος DB26 με τρεις σειρές επαφών και δύο βίδες με σπείρωμα. στην πλευρά του καλωδίου υπάρχει ένας ορθό μαύρος αρσενικός σύνδεσμος DB26 με επικαδμιωμένο πλαίσιο και δύο βίδες σταυρού. Ανάμεσά τους διατρέχει 250 cm μαύρο στρογγυλό καλώδιο. Κοντά στην πλευρά της διεπαφής, ένας κοντός κλάδος καταλήγει σε έναν μαύρο jack σύνδεσμο, μέσω του οποίου το Link μπορεί να τροφοδοτείται εξωτερικά.
Αυτό το ενδιάμεσο καλώδιο παρέχει 250 cm επιπλέον χώρου εργασίας, επιτρέποντάς σας να εργάζεστε μακριά από τη σύνδεση διάγνωσης — από την καμπίνα, δίπλα στη μηχανή ή σε ένα πλοίο — και καθιστά συμβατή μια σειρά καλωδίων διάγνωσης Jaltest με το Link V9. Μέσω του jack συνδέσμου, η διεπαφή λαμβάνει ηλεκτρική ισχύ όταν η σύνδεση διάγνωσης δεν παρέχει τάση. Η μόνη διαφορά από το συναφές καλώδιο JDC100 είναι το μήκος: το καλώδιο εκείνο μετρά 100 cm και έχει τους ίδιους δύο συνδέσμους DB26 και τον ίδιο jack σύνδεσμο στην ίδια θέση. Το καλώδιο επέκτασης είναι ένα αναπόσπαστο μέρος του Jaltest Link V9 και είναι συμβατό με όλες τις ενότητες Jaltest (CV, AGV, OHW, MHE, Marine και GSE).
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ
Εφαρμογές και λειτουργίες
Το καλώδιο επέκτασης είναι τοποθετημένο μεταξύ του Jaltest Link V9 και του καλωδίου διάγνωσης ειδικού για το όχημα. Τι μπορείτε να επιτύχετε με αυτό εξαρτάται από το καλώδιο διάγνωσης που συνδέετε πίσω του.
Μονάδες ελέγχου που μπορείτε να προσπελάσετε
- Χωρίς δικές του μονάδες ελέγχου: το καλώδιο επέκτασης δεν δημιουργεί δική του σύνδεση με μια μονάδα ελέγχου στο όχημα.
- Οι μονάδες ελέγχου του συνδεδεμένου καλωδίου διάγνωσης: αυτές καθορίζονται από το καλώδιο ειδικό για το όχημα που συνδέετε πίσω του.
Τι μπορείτε να κάνετε
- Επέκταση: προσθέτει 250 cm μήκος καλωδίου μεταξύ του Jaltest Link V9 και του καλωδίου διάγνωσης.
- Σύζευξη: ορισμένα καλώδια διάγνωσης Jaltest μπορούν να συνδεθούν στο Link V9 μόνο μέσω ενός καλωδίου επέκτασης DB26.
- Εξωτερική τροφοδοσία: μέσω του jack συνδέσμου, το Jaltest Link μπορεί να τροφοδοτηθεί όταν η σύνδεση διάγνωσης δεν το κάνει.
Η διαφορά με το JDC100
- Μήκος: το JDC100B μετρά 250 cm, το JDC100 μετρά 100 cm.
- Σύνδεσμοι: ίδιοι και στα δύο καλώδια: ένας θηλυκός DB26 στην πλευρά της διεπαφής και ένας ορθό αρσενικός DB26 στην πλευρά του καλωδίου.
- Jack σύνδεσμος: υπάρχει και στα δύο καλώδια, στην ίδια θέση κοντά στην πλευρά της διεπαφής.
Συμβατά σκάφη και εφαρμογές
Η διεπαφή καθορίζει τη συμβατότητα, όχι το όχημα. Το JDC100B χρησιμοποιείται με το Jaltest Link V9 και τα αντίστοιχα καλώδια διάγνωσης ειδικά για όχημα, σε όλα τα τμήματα Jaltest.
Τμήματα:
- Φορτηγά και ρυμούλκες (CV)
- Γεωργικά οχήματα (AGV)
- Μηχανήματα εκτός δρόμου (OHW)
- Εξοπλισμός χειρισμού υλικών (MHE)
- Εξοπλισμός επίγειας υποστήριξης (GSE)
- Ναυτικό
Περιεχόμενα συσκευασίας
- 1x Jaltest (JDC100B) | Link V9 26-pin DB26 Καλώδιο επέκτασης (250 cm) | Διεπαφή
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα | Jaltest (Cojali) |
| Αριθμός αναφοράς | JDC100B |
| Επίσημη περιγραφή | Καλώδιο SUBD-26 2,5 m + jack (Jaltest Link V9) |
| Τύπος | Καλώδιο επέκτασης με σύνδεση τροφοδοσίας |
| Εφαρμογή | Επέκταση μεταξύ του Jaltest Link V9 και ενός καλωδίου διάγνωσης ειδικού για το όχημα |
| Μήκος | 250 cm (2,5 μέτρο) |
| Διεπαφή | Jaltest Link V9 |
| Σύνδεση πλευράς διεπαφής | 26-pin DB26, θηλυκό, τρεις σειρές επαφών, με δύο βίδες με σπείρωμα |
| Σύνδεση πλευράς καλωδίου | 26-pin DB26, αρσενικό, ορθό μαύρο περίβλημα με επικαδμιωμένο πλαίσιο και δύο βίδες σταυρού |
| Τροφοδοσία | Μαύρος jack σύνδεσμος σε έναν κοντό κλάδο κοντά στην πλευρά της διεπαφής |
| Μονάδες ελέγχου | Χωρίς δικές του μονάδες ελέγχου. οι μονάδες που φτάνετε καθορίζονται από το συνδεδεμένο καλώδιο διάγνωσης |
| Αδελφό καλώδιο | JDC100, το ίδιο καλώδιο σε 100 cm |
| Κατηγορία | Διεπαφή |
| Ενότητα Jaltest | Όλες τις μονάδες (CV, AGV, OHW, MHE, Marine, GSE) |
| Απαιτείται για χρήση | Jaltest Link V9 και ένα καλώδιο διάγνωσης ειδικό για το όχημα |
