Jaltest Trailer Uitleesapparaat

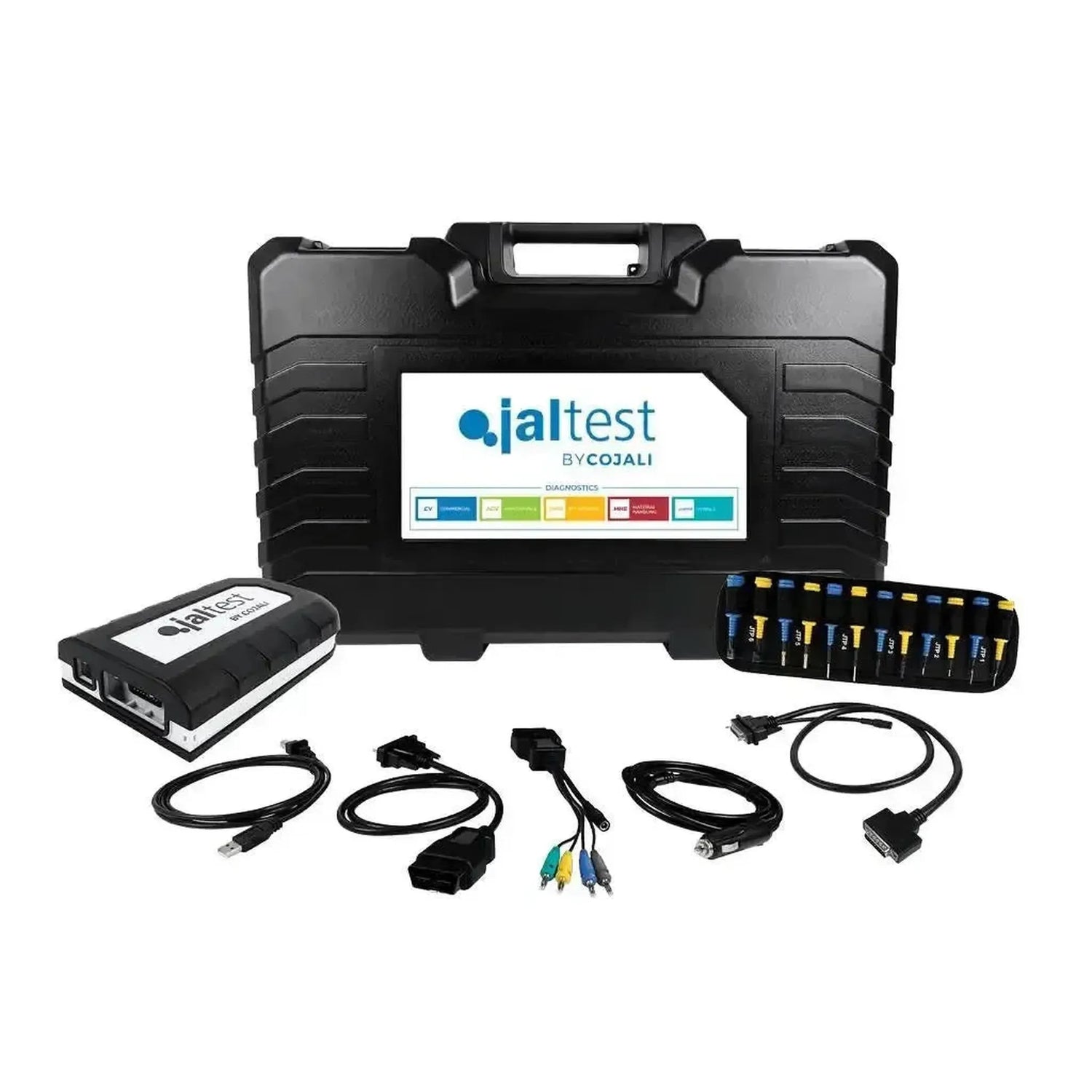

Τι περιέχει το κιβώτιο

Το σετ περιέχει το υλικό με το οποίο δημιουργείτε τη σύνδεση, και επιπλέον το δικαίωμα λογισμικού που ενεργοποιεί την ενότητα Trailer. Το υλικό είναι το ίδιο με το μεμονωμένο σετ 70001052. Η διαφορά μεταξύ των διαγνωστικών συσκευών βρίσκεται στη ενότητα λογισμικού, όχι στο σετ. Ακολουθούν οι λεπτομέρειες κάθε στοιχείου και ο αριθμός αναφοράς που αντιστοιχεί.

Υλικό

• Jaltest Link V9 (70001015): Η διαγνωστική διεπαφή που συνδέετε στη διαγνωστική θύρα της ρυμούλκας, με 26-ακίδι DB26 στο καλώδιο και USB-C στον υπολογιστή.

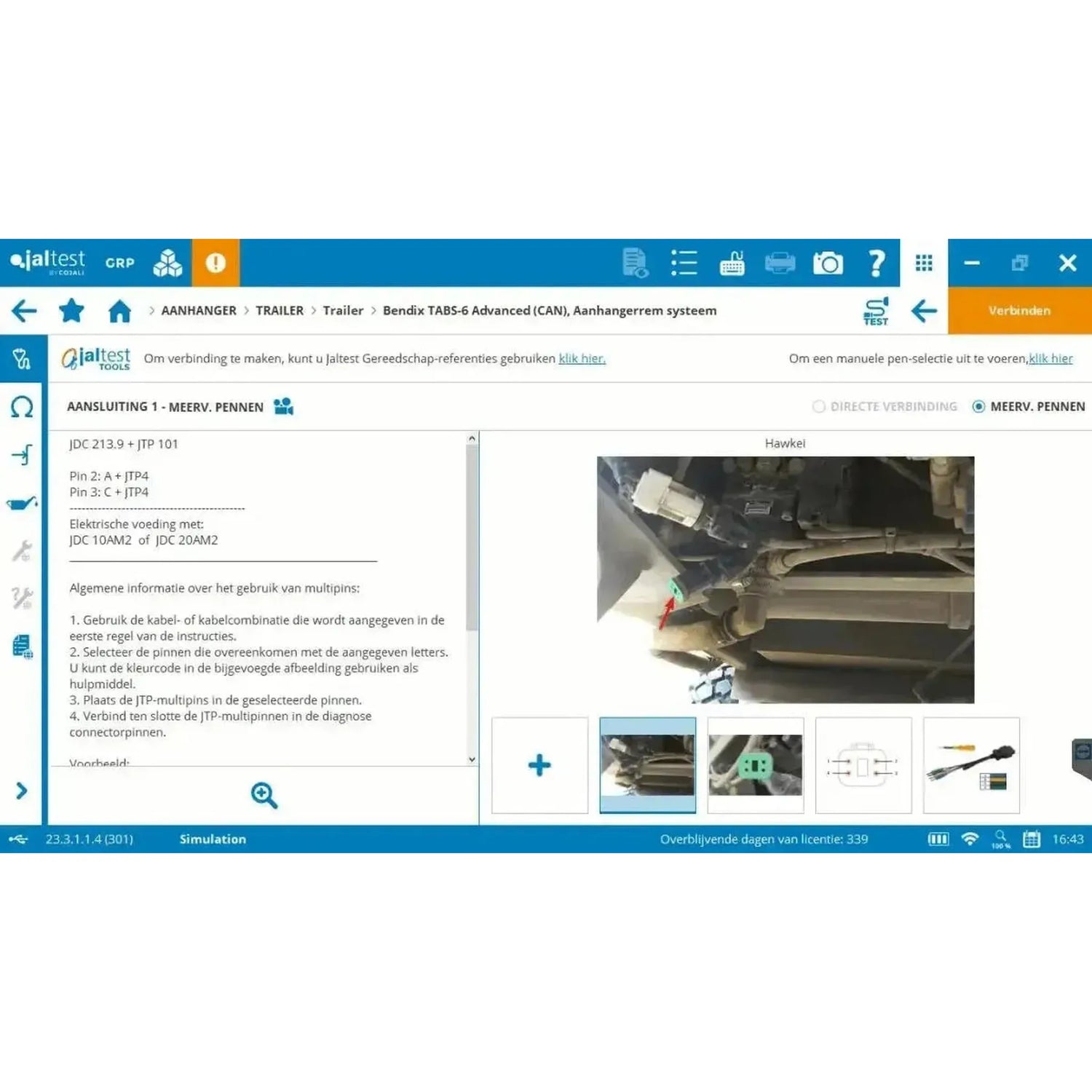

• Multipin Kit (70002001): Είκοσι πολλαπλοί σύνδεσμοι JTP01 έως JTP10, ο καθένας σε δύο χρώματα, το καλώδιο σύνδεσης JTP101 και δύο καλώδια τροφοδοσίας — JDC10AM2 με σφιγκτήρες μπαταρίας και JDC20AM2 για τον αναπτήρα. Με αυτά συνδέετε απευθείας σε έναν συνδεσμό για τον οποίο δεν υπάρχει δικό του καλώδιο διάγνωσης.
• Καλώδιο OBD 16 pins (JDC213.9): Το τυπικό καλώδιο για τη συνήθη σύνδεση διάγνωσης.
• Καλώδιο USB-C (JDC107.9B): Η σύνδεση μεταξύ του Link και του laptop σας.
• Καλώδιο επέκτασης 100 cm (JDC100): Με βύσμα 26-ακίδι DB26, τον ευρύ σύνδεσμο στη Link. Χρήσιμο όταν η θύρα βρίσκεται στη ρυμούλκα και θέλετε να μετρήσετε δίπλα της.
• Θήκη (70003015): Η συμπαγής εκτέλεση, 505 x 381 x 146 mm.

Λογισμικό

• Λογισμικό (293500): Η μοναδική αγορά που ενεργοποιεί την ενότητα Modular Trailer. Στο Modular, το πρώτο έτος χρήσης περιλαμβάνεται, επομένως δεν χρειάζεται ξεχωριστή άδεια λογισμικού.

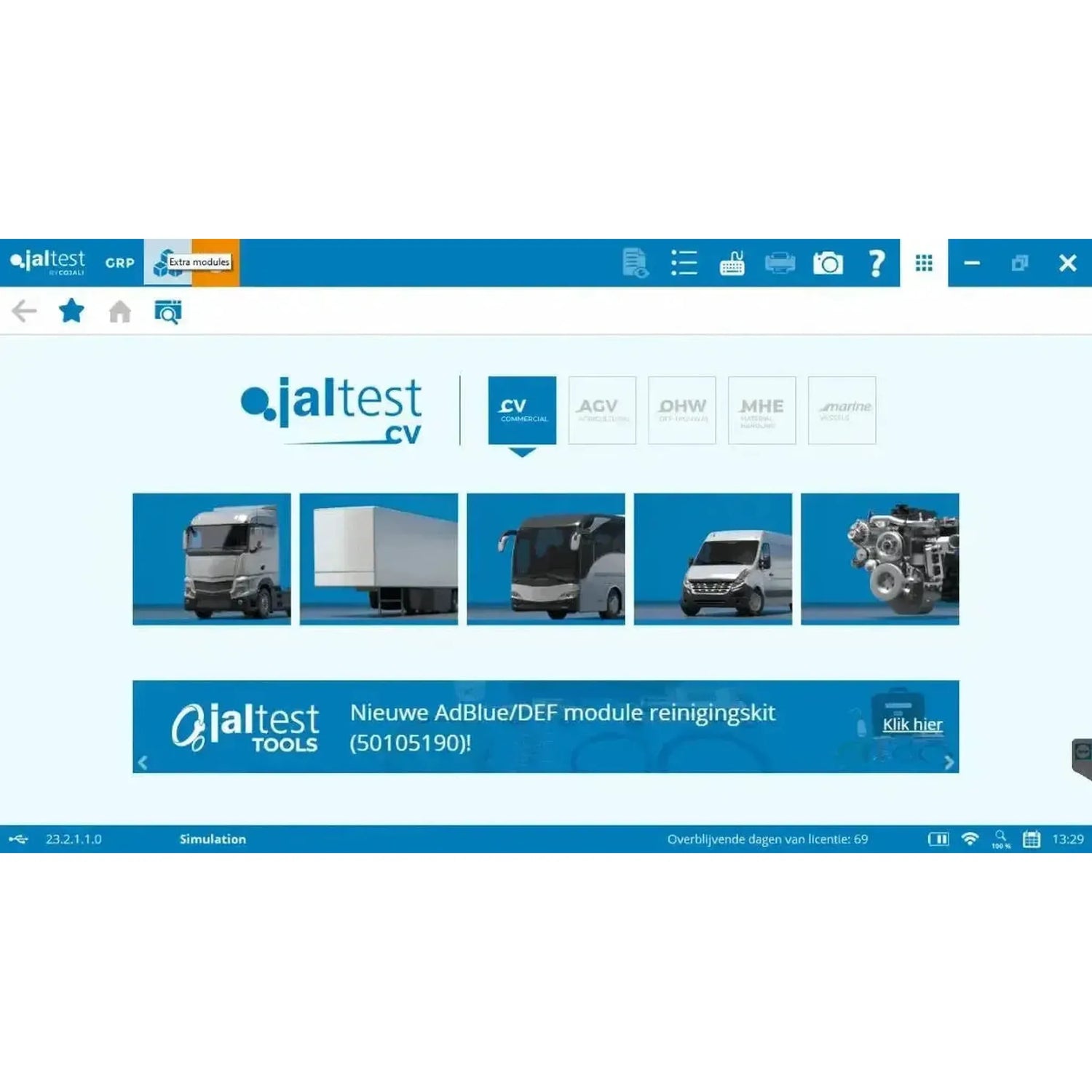

• Jaltest GRP: Το λογισμικό εργαστηρίου της Cojali για πελάτες, οχήματα και αναφορές, στις λειτουργίες Basic, Synchro και Enterprise. Αυτές οι λειτουργίες μπορούν να ενεργοποιηθούν δωρεάν.

Ένας φορητός υπολογιστής και τα καλώδια ρυμούλκας δεν περιλαμβάνονται. Δείτε Καλώδια και υπολογιστής παρακάτω σε αυτή τη σελίδα.

Για ποιες ρυμούλκες και συστήματα

Σε μια ρυμούλκα, το Jaltest δεν εξετάζει τον κατασκευαστή αλλά το εγκατεστημένο σύστημα. Εάν αναζητήσετε το όνομα στο πλάι της ημιρυμούλκας, συνήθως δεν θα το βρείτε: Η κάλυψη γίνεται μέσω του κατασκευαστή του συστήματος πέδησης, του πνευματικού αναρτήματος ή της ψυκτικής μονάδας. Η ταξινόμηση ανά ήπειρο παρακάτω αναφέρεται στη χώρα προέλευσης του εμπορικού σήματος, όχι στον τρέχοντα ιδιοκτήτη.

Κατασκευαστές συστημάτων που περιλαμβάνονται

Γνωστά ονόματα στην κάλυψη του Jaltest Modular Trailer: Bendix, Cojali, Haldex, Knorr-Bremse και Wabco για τα συστήματα πέδησης, και Carrier και Thermo King για τις ψυκτικές μονάδες.

Όλοι οι δέκα κατασκευαστές συστημάτων, χωρισμένοι ανά ήπειρο:

Ευρωπαϊκά περιλαμβάνει το Ηνωμένο Βασίλειο, την Τουρκία και τη Ρωσία. Στα Λοιπά υπάρχει το όνομα του οποίου η προέλευση δεν ήταν δυνατό να διαπιστωθεί. Ένα όνομα στη λίστα σημαίνει ότι υπάρχει κάλυψη, όχι ότι κάθε γενιά κάθε συστήματος υποστηρίζεται πλήρως.

Τα συστήματα στη ρυμούλκα

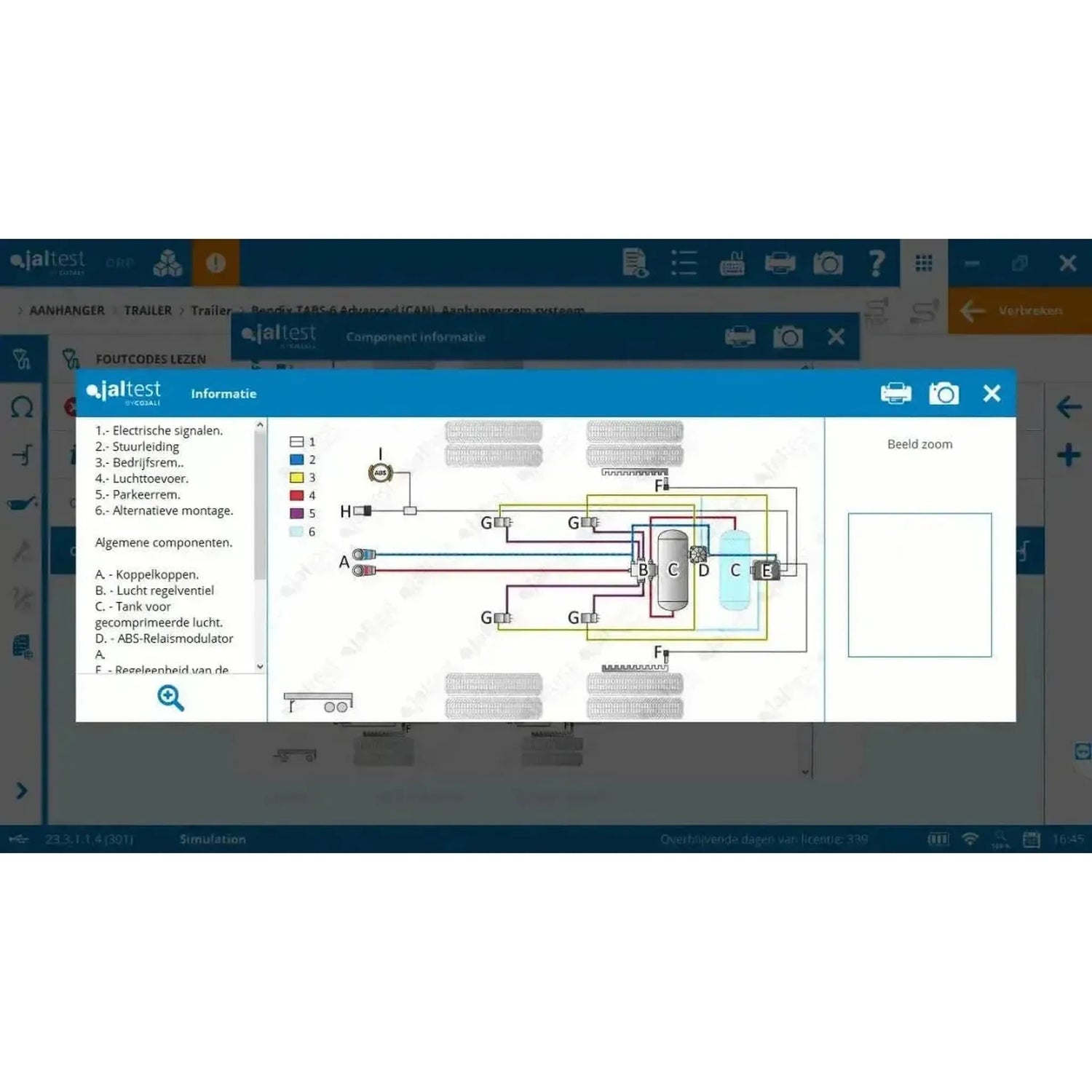

• Ηλεκτρονικά ελεγχόμενα συστήματα πέδησης (EBS και TEBS): Ο έλεγχος πέδησης με τις μονάδες διαμόρφωσης, τους αισθητήρες πίεσης και τους αισθητήρες ταχύτητας τροχού, συμπεριλαμβανομένων Knorr-Bremse EBS 5 και συστημάτων ρυμούλκας TEBS.
• Ρυθμίσεις πέδησης ABS: Haldex Modal και Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS και ρύθμιση πέδησης ρυμούλκας Bendix σε CAN.
• Πνευματικό ανάρτημα (ECAS): Το ηλεκτρονικά ελεγχόμενο πνευματικό ανάρτημα με τους αισθητήρες ύψους, τα μπλοκ βαλβίδων και τη μέτρηση του φορτίου του άξονα.
• Έλεγχος πίεσης ελαστικών (TPMS): Η παρακολούθηση της πίεσης των ελαστικών, ιδίως σε Haldex και Bendix.
• Παρακολούθηση φθοράς: Οι αισθητήρες φθοράς στα τακάκια πέδησης και η διαδικασία επαναφοράς μετά την αντικατάσταση.
• Ψυκτικές μονάδες: Οι μονάδες ελέγχου Thermo King και Carrier στην ψυκτική ρυμούλκα.
• Τηλεματική: Τα τηλεματικά συστήματα που το Jaltest προσφέρει στο Modular Trailer.

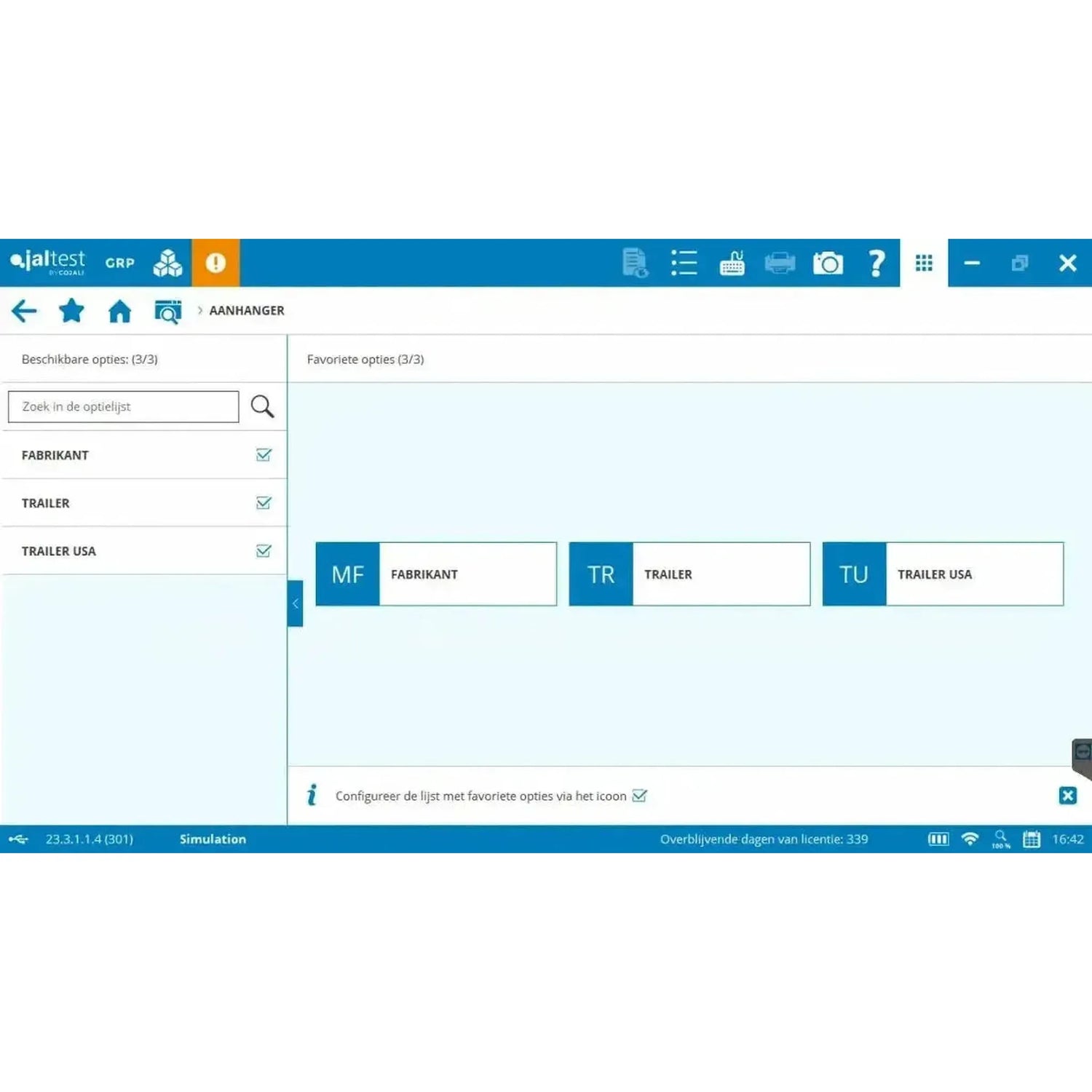

Αναζήτηση με βάση το σύστημα αντί της ρυμούλκας

Το ίδιο σύστημα πέδησης βρίσκεται κάτω από δεκάδες ημιρυμούλκες διαφόρων κατασκευαστών. Για αυτό το προσεγγίζετε μέσω του συστήματος: Πρώτα ο κατασκευαστής, μετά η γενιά, και τέλος η μονάδα ελέγχου.

Τι μπορείτε να κάνετε

Με την ενότητα Trailer αναγνωρίζετε τις μονάδες ελέγχου της ρυμούλκας, παρακολουθείτε τιμές μέτρησης και ενεργοποιείτε συστατικά. Επιπλέον, εκτελείτε το έργο που απαιτεί λογισμικό: Την αντικατάσταση ενός διαμορφωτή, τη ρύθμιση του υπολογισμού πέδησης και τη βαθμονόμηση των αισθητήρων.

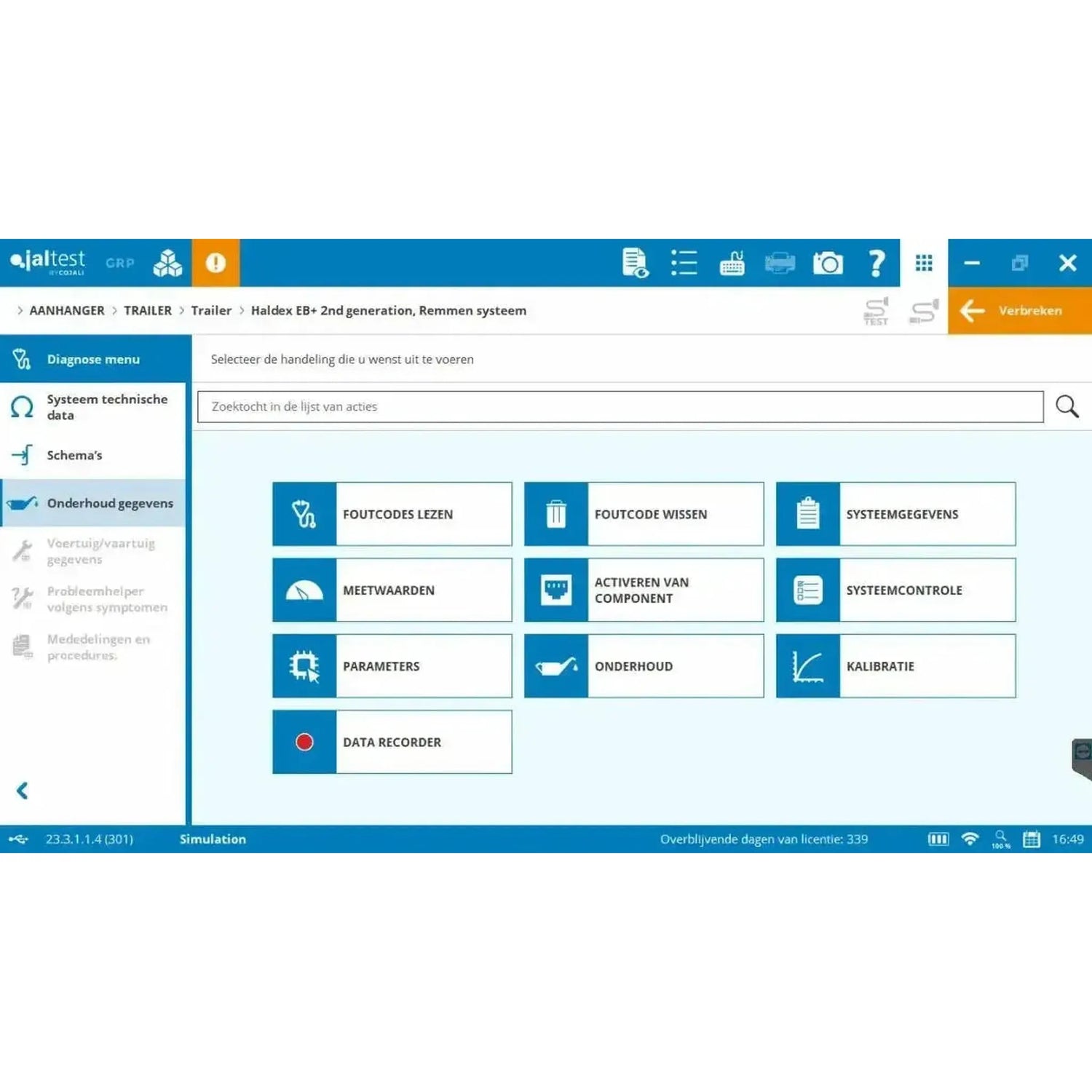

Διάγνωση

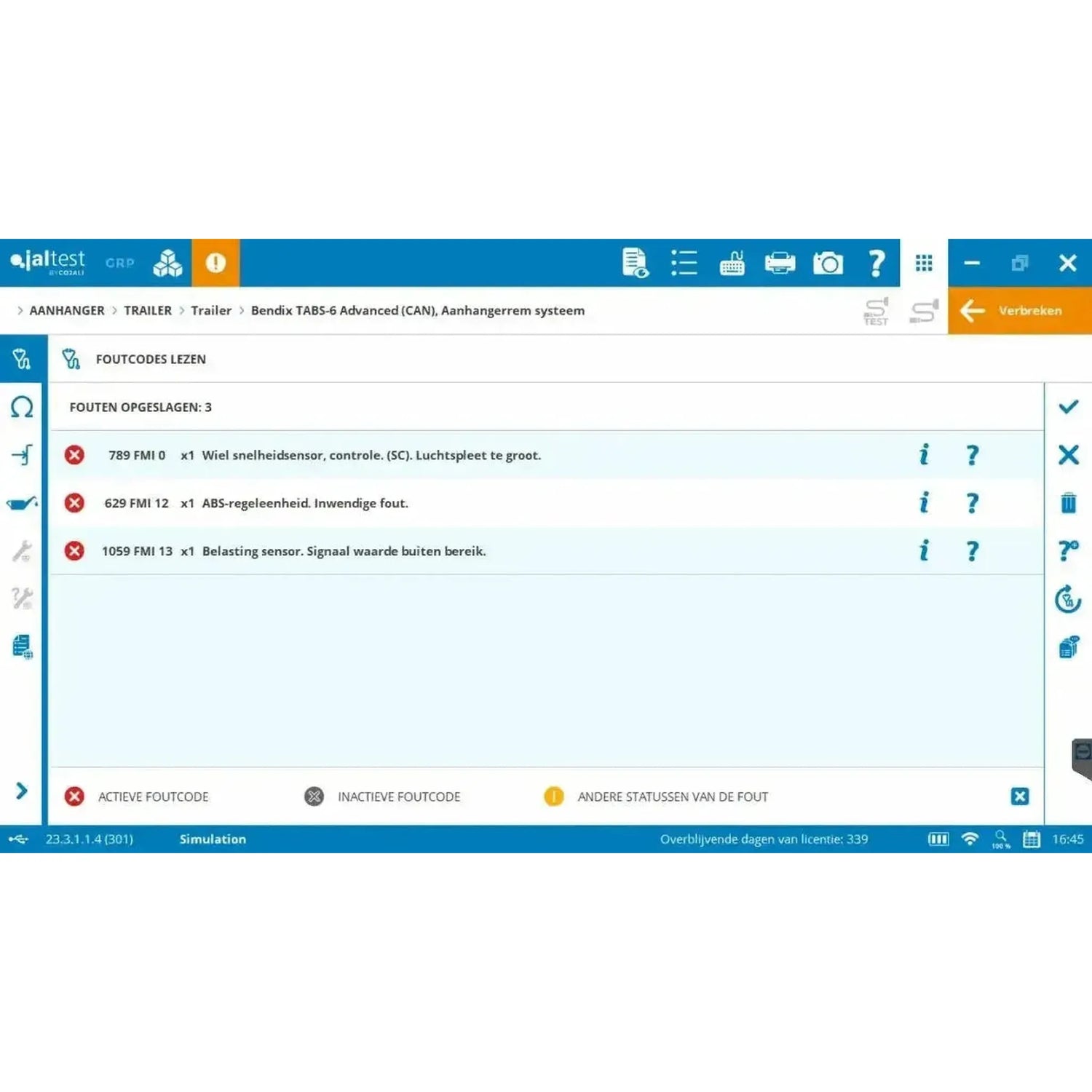

• Ανάγνωση και διαγραφή κωδικών βλαβών: Η μνήμη σφαλμάτων του ελέγχου πέδησης και των άλλων μονάδων, με πληροφορίες για τους κωδικούς.
• Τιμές μέτρησης: Οι τιμές των συνδεδεμένων αισθητήρων στην οθόνη, σε αριθμούς και γράφημα.
• Χειρισμός συστατικών: Εξειδικευμένη λειτουργία εξαρτημάτων του συστήματος πέδησης και αέρα με σκοπό τον έλεγχο της αποτελεσματικότητάς τους.

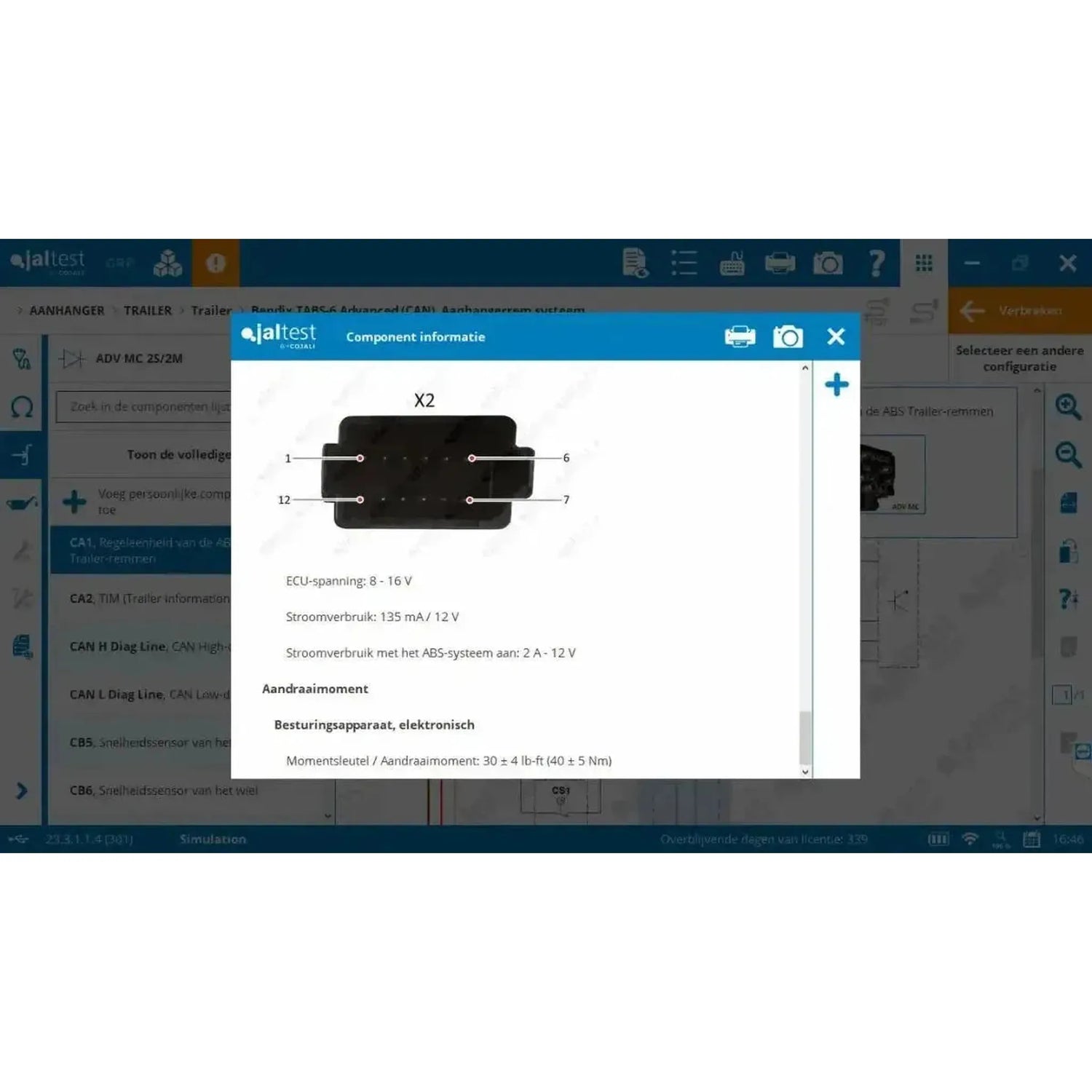

• Δεδομένα ECU: Αριθμός εξαρτήματος, αριθμός σειράς και έκδοση λογισμικού της μονάδας ελέγχου.
• Παράμετροι και βαθμονομήσεις: Διαμόρφωση μονάδων ελέγχου και ρύθμιση συστημάτων.

Συντήρηση και βαθμονόμηση

• Αντικατάσταση διαμορφωτή: Καθοδηγούμενη διαδικασία που μεταφέρει τις παραμέτρους της παλιάς μονάδας στη νέα.
• Ρύθμιση παραμέτρων πέδησης: Μέγεθος και περίμετρος ελαστικών, κατανομή φορτίου άξονα και κέντρο βάρους, καθώς και ο υπολογισμός πέδησης που προκύπτει.
• Βαθμονόμηση ύψους οδήγησης: Καθορισμός του κανονικού ύψους οδήγησης και των υψών ανόδου και καθόδου της αερώδης ανάρτησης.
• Βαθμονόμηση αισθητήρων: Οι αισθητήρες ύψους μετά την αντικατάσταση αισθητήρα, μπλοκ βαλβίδας ή ελέγχου μονάδας, και οι αισθητήρες φορτίου άξονα για ακριβή μέτρηση βάρους.
• Επαναφορά αισθητήρων φθοράς: Μετά την αντικατάσταση των τακάκια φρένων.
• Μετρητής συντήρησης: Επαναφορά του διαστήματος service μετά από έναν ελέγχο, όπου η μονάδα ελέγχου το υποστηρίζει.

Καλώδια και υπολογιστής

Στη θήκη περιλαμβάνεται το 16-ακίδιο καλώδιο OBD για την τυpopoιημένη σύνδεση. Μια ρυμουλκούμενη μονάδα δεν διαθέτει πάντα αυτό: Πολλές ρυθμίσεις πέδησης διαθέτουν την γραμμή διάγνωσης στη μονάδα ή σε δικό τους βύσμα, και απαιτείται ξεχωριστό καλώδιο. Το λογισμικό εκτελείται σε ηλεκτρονικό υπολογιστή Windows.

• Σετ καλωδίων ρυμουλκούμενης μονάδας (70002024): Το καλώδιο JDC103A για Wabco και Knorr-Bremse, το JDC108A για Haldex EB+/TRS και TPMS, και το JDC110A για trailer-CAN σύμφωνα με ISO 7638-1.
• Haldex: JDC101A για την Modal-ABS και JDC102A για την Modular-ABS, μαζί με το JDC108A από το σετ καλωδίων.
• Knorr-Bremse: JDC111A για το KB4-TA-ABS και JDC220A για το EBS 5, το οποίο τοποθετείται in-line μεταξύ της μονάδας ελέγχου και του δέσμης καλωδίων.
• Bendix και Cojali: JDC123A για τη ρύθμιση πέδησης Bendix ρυμουλκούμενης μονάδας στο CAN, JDC122A για τον έλεγχο πίεσης ελαστικών Bendix και JDC117A για το Cojali E-ABS.
• Trailer-CAN: JDC110A σύμφωνα με ISO 7638-1 στα 24 volt και JDC110B σύμφωνα με ISO 7638-2 στα 12 volt.
• Υπολογιστής: Το λογισμικό εκτελείται στα Windows. Η Cojali προμηθεύει τον Jaltest Rugged PC και το A140 Rugged PAD. και τα δύο διατίθενται ξεχωριστά στο ηλεκτρονικό μας κατάστημα.

Το απαιτούμενο καλώδιο καθορίζεται από την μονάδα ελέγχου της ρυμουλκούμενης μονάδας και όχι από το όνομα του κατασκευαστή αμαξώματος. Ελέγξτε στη ρυμουλκούμενη μονάδα ποιο σύστημα είναι εγκατεστημένο πριν παραγγείλετε: Δείτε το πλακίδιο τύπου του διαμορφωτή και μετρήστε τον αριθμό των ακίδων του βύσματος.

Άδεια χρήσης και ανανέωση

Με το Modular αγοράζετε την ενεργοποίηση λογισμικού και το πρώτο έτος χρήσης ταυτόχρονα. Από το δεύτερο έτος, χρησιμοποιείτε την άδεια ενημέρωσης (29051500), κάθε φορά για άλλα δώδεκα μήνες. Εφόσον η άδεια είναι ενεργή, λαμβάνετε όλες τις νέες εκδόσεις λογισμικού για τα συστήματα ρυμουλκούμενων μονάδων.

• Διάρκεια: Δώδεκα μήνες από την ενεργοποίηση, συμπεριλαμβανομένης στη ενεργοποίηση λογισμικού.
• Ανανέωση: Ετησίως, με την άδεια ενημέρωσης (29051500).
• Εγκαταστάσεις: Έως πέντε υπολογιστές. Το υλικό Jaltest απαιτείται πάντα για την εκτέλεση του λογισμικού.
• Εγγραφή: Κατά την ενεργοποίηση, μετά από κάθε νέα έκδοση λογισμικού, και στη συνέχεια κάθε έξι μήνες.
• Αγορά πρόσθετης ενότητας: Μια ενότητα που αγοράστηκε αργότερα ευθυγραμμίζεται με την τρέχουσα άδειά σας. πληρώνετε ανάλογα.
• Μη ανανέωση: Η ενότητα θα αποκλειστεί έως ότου αναλάβετε την άδεια ενημέρωσης.

Προαιρετικές επεκτάσεις

Εκτός από το Trailer Module, υπάρχουν επεκτάσεις που αγοράζετε ξεχωριστά. Δεν είναι απαραίτητες για διάγνωση, αλλά επεκτείνουν το υλικό αναφοράς, την υποστήριξη ή τα εργαλεία. Παρακάτω αναφέρεται τι αντιστοιχεί στις ρυμουλκούμενες μονάδες και ρυμουλκούμενα.

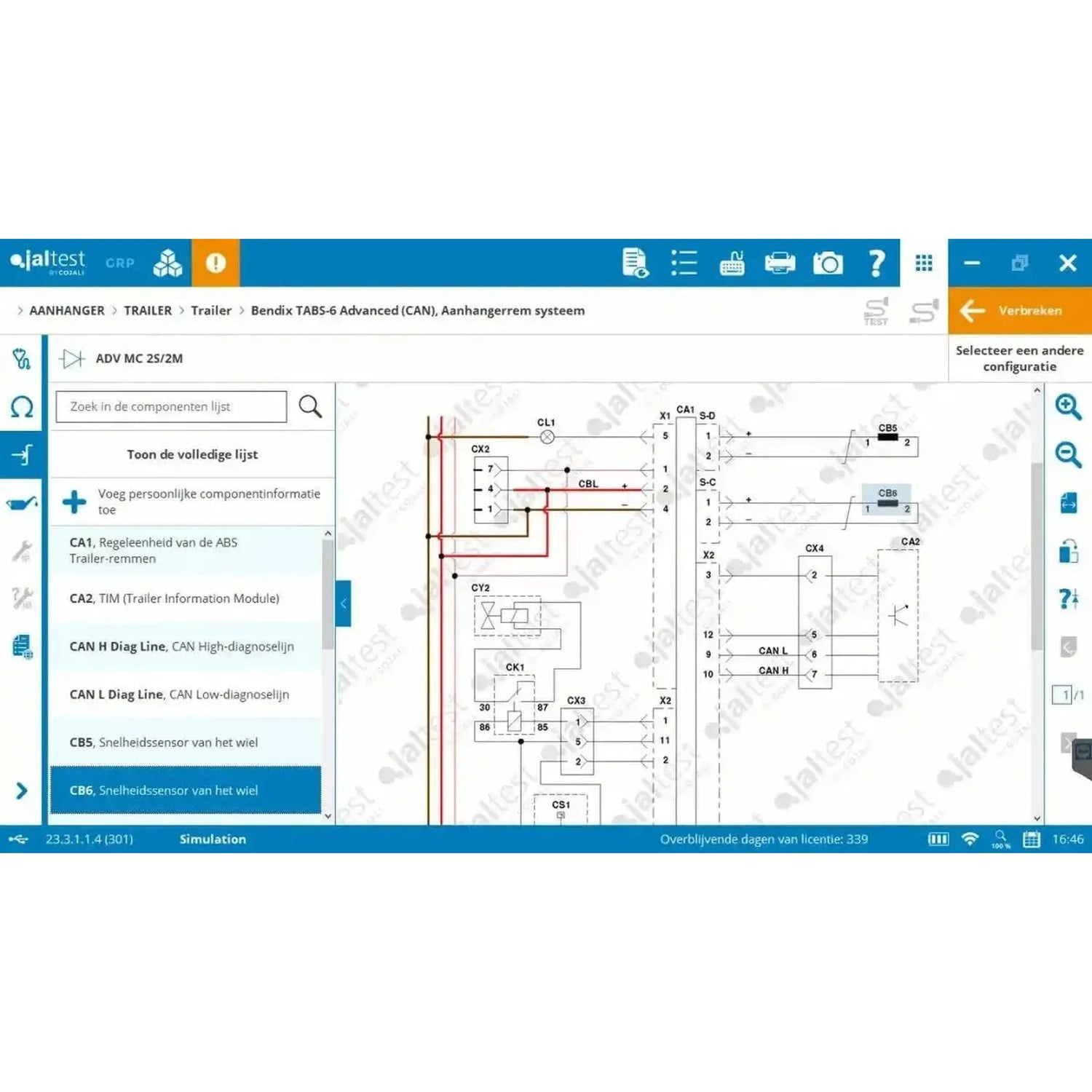

• INFO Plus για Modular (70605043): Τα σχήματα καλωδίωσης και οι καθοδηγούμενες διαδικασίες επισκευής. Αναλάβετε τα για όσες διαμοριακές άδειες έχει το εξοπλισμό σας.
• Knorr-Bremse Diagnostics Add-on (71502007): Το λογισμικό της Knorr-Bremse, με τις αρχικές τεχνικές πληροφορίες, ενσωματωμένο στο Jaltest. Απαιτεί έγκυρη ενότητα άδειας ή άδεια CV. Η ανανέωση γίνεται με 71602007. Η ενότητα θα κλειδωθεί εάν αυτή η ανανέωση ή η ενότητα άδειας δεν παραμείνει ενεργή.
• Knorr-Bremse Trailer Diagnostics (79301002): Η ανεξάρτητη έκδοση, περιορισμένη στα συστήματα ρυμουλκούμενων μονάδων. Απαιτεί ένα κιτ υλικού Jaltest και αλλαγή προϊόντος στο Add-on για χρήση με το Jaltest.
• Jaltest ETM (70001007): Ο εξωτερικός μετρητής για τη δοκιμή των διαμορφωτών EBS και ABS, των αισθητήρων ταχύτητας τροχών και των αισθητήρων φθοράς ξεχωριστά. Λειτουργεί μόνο με ενεργή άδεια CV ή ενότητας, δεν παραδίδεται ως ξεχωριστό προϊόν και δεν λειτουργεί σε φορητές συσκευές.
• Jaltest PTE (50004001): Φορητή τροφοδοσία για τη ρυμουλκούμενη μονάδα, ώστε να μπορείτε να κάνετε μετρήσεις χωρίς το τρακτέρ.
• Jaltest SST (50004002) και WST (50004011): Ξεχωριστοί μετρητές για τους αισθητήρες ταχύτητας τροχών και για τους αισθητήρες φθοράς.
• Jaltest TPMS (50004016): Ο εξοπλισμός για τον έλεγχο πίεσης ελαστικών.
• Jaltest ATS: Ένα έτος πρόσβασης στο αγγλόφωνο τεχνικό helpdesk της Cojali. Συνεχίζεται αυτόματα. η κατάργωση μπορεί να γίνει γραπτώς έως τριάντα ημέρες πριν από την ημερομηνία λήξης.
• Ενότητα κατασκευαστή (29469): Επιλέξτε με βάση τον κατασκευαστή συστήματος αντί της εταιρείας. Αυτή η ενότητα δεν είναι διαθέσιμη ξεχωριστά και απαιτεί Modular Truck, Modular Bus ή και τα δύο. Δεν μπορεί να χρησιμοποιηθεί μόνο με το Modular Trailer.

Περιεχόμενα συσκευασίας

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Καλώδιο προσαρμογέα | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Καλώδιο προσαρμογέα USB-C | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Καλώδιο επέκτασης (100 εκ.) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293500) | Trailer (Modulαρή) | Άδεια λογισμικού
