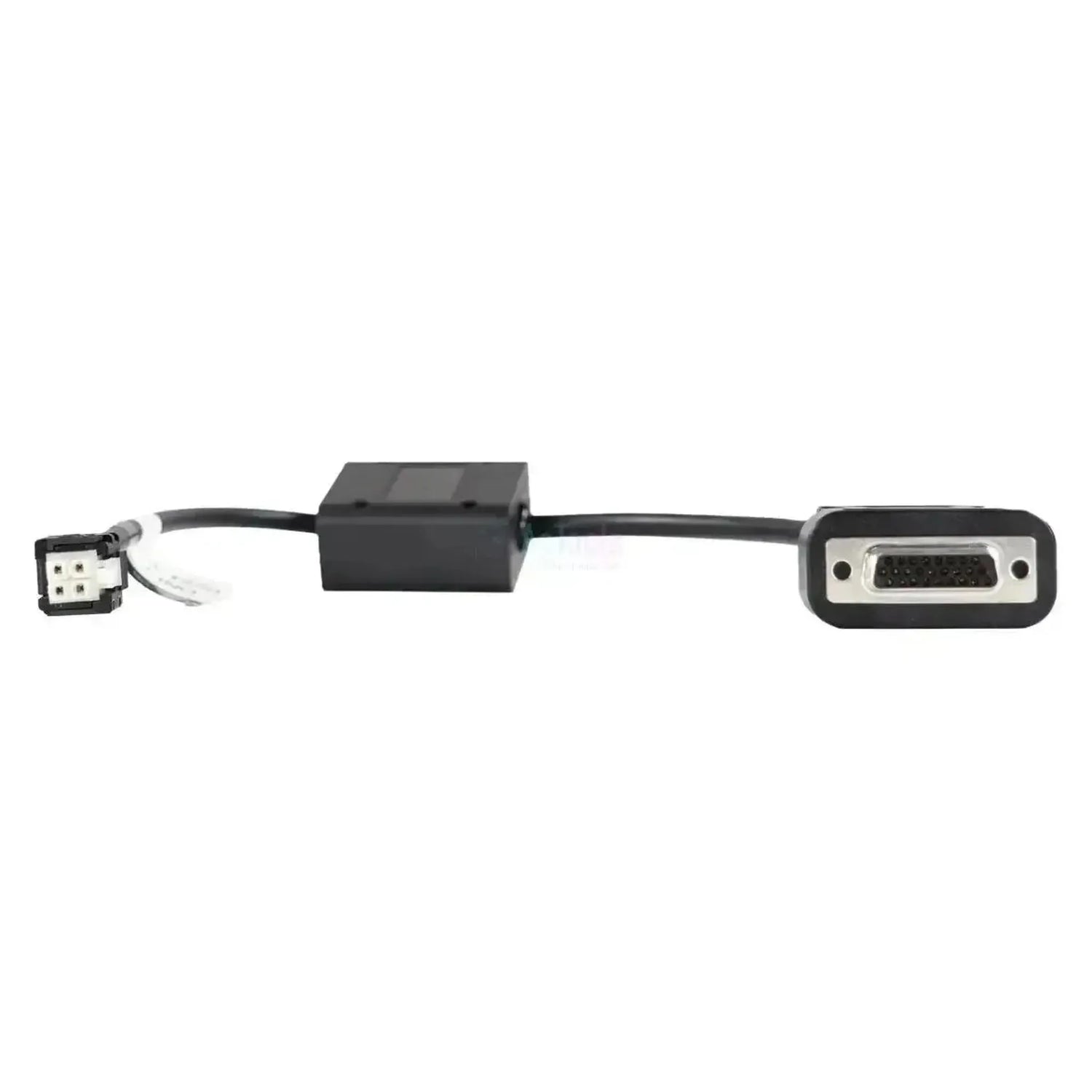

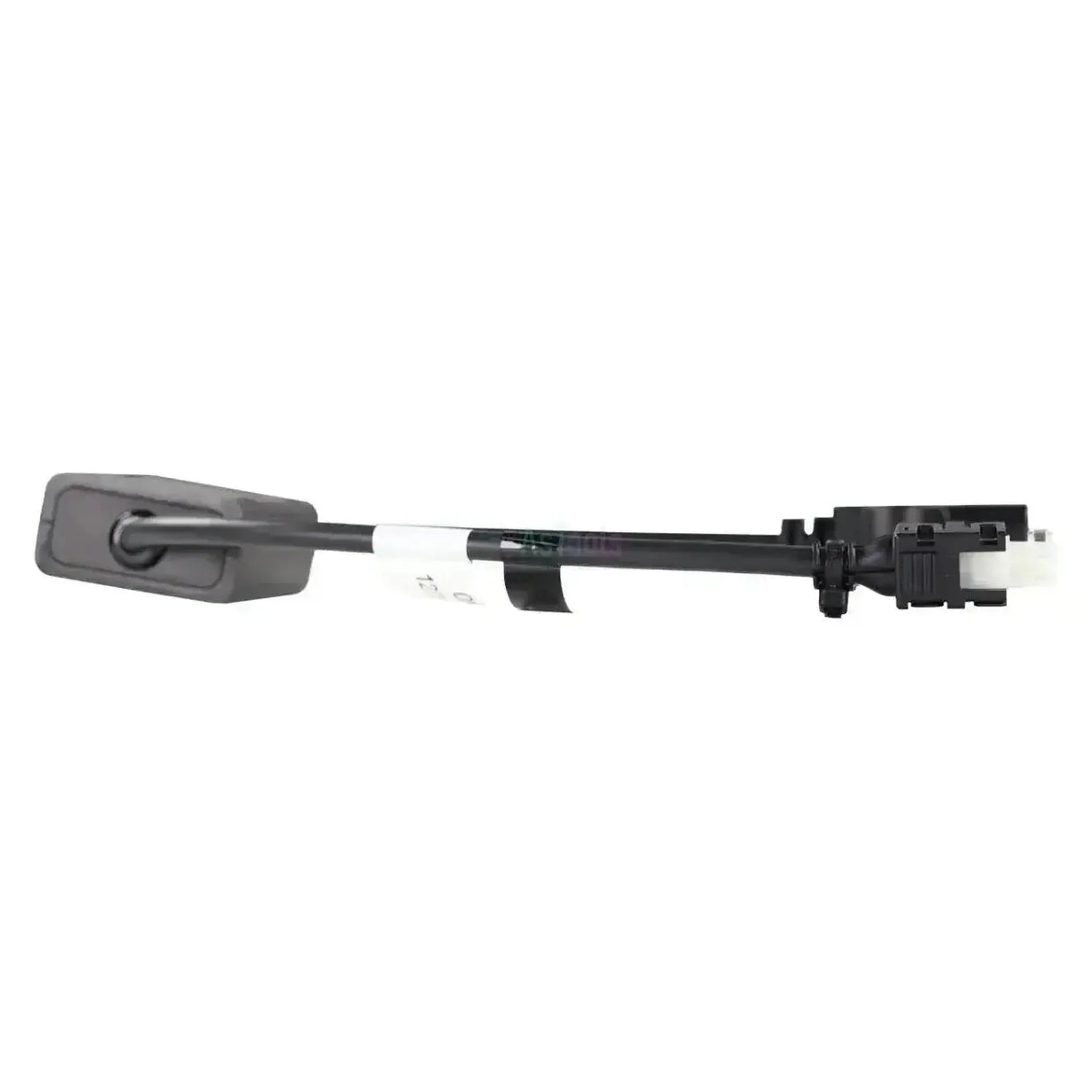

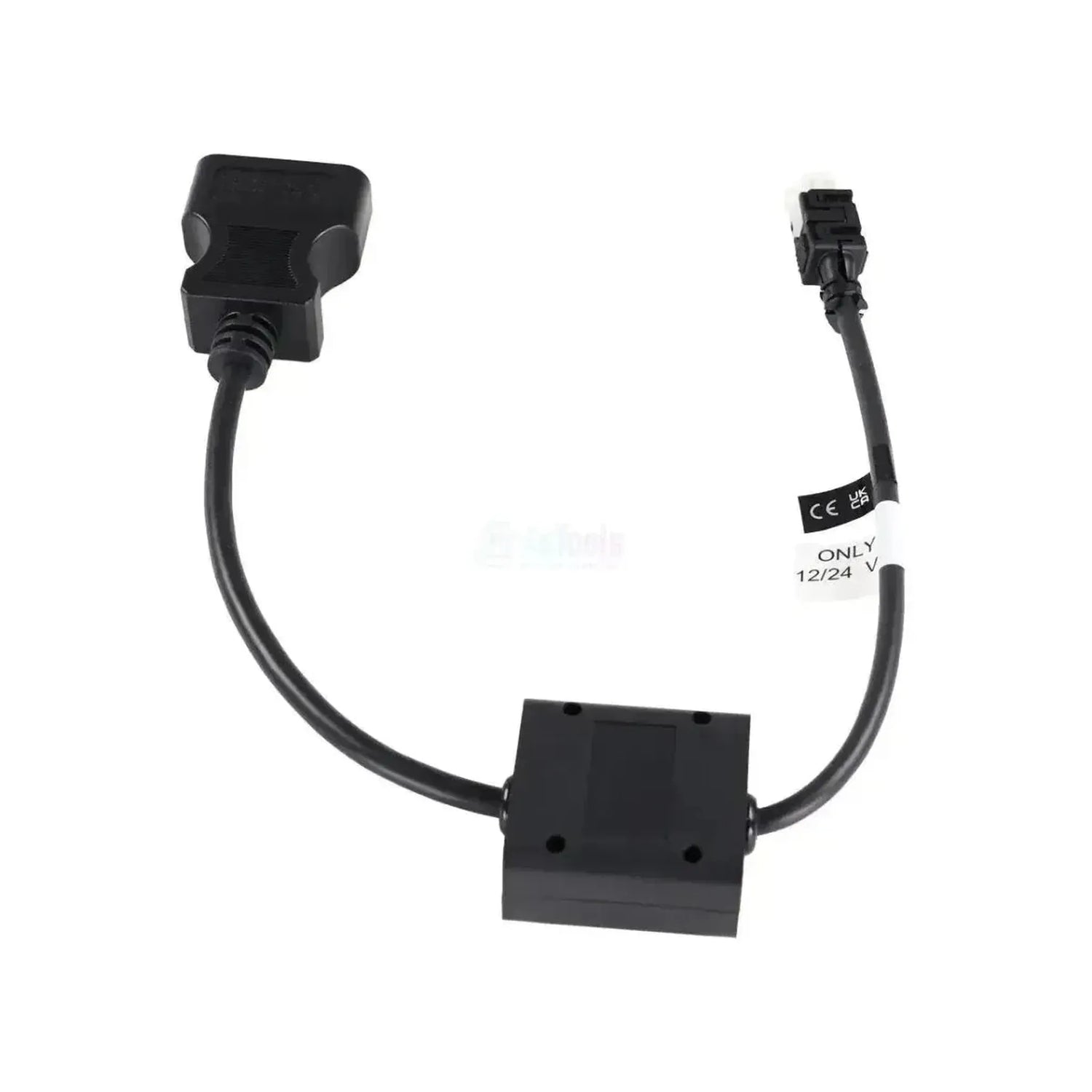

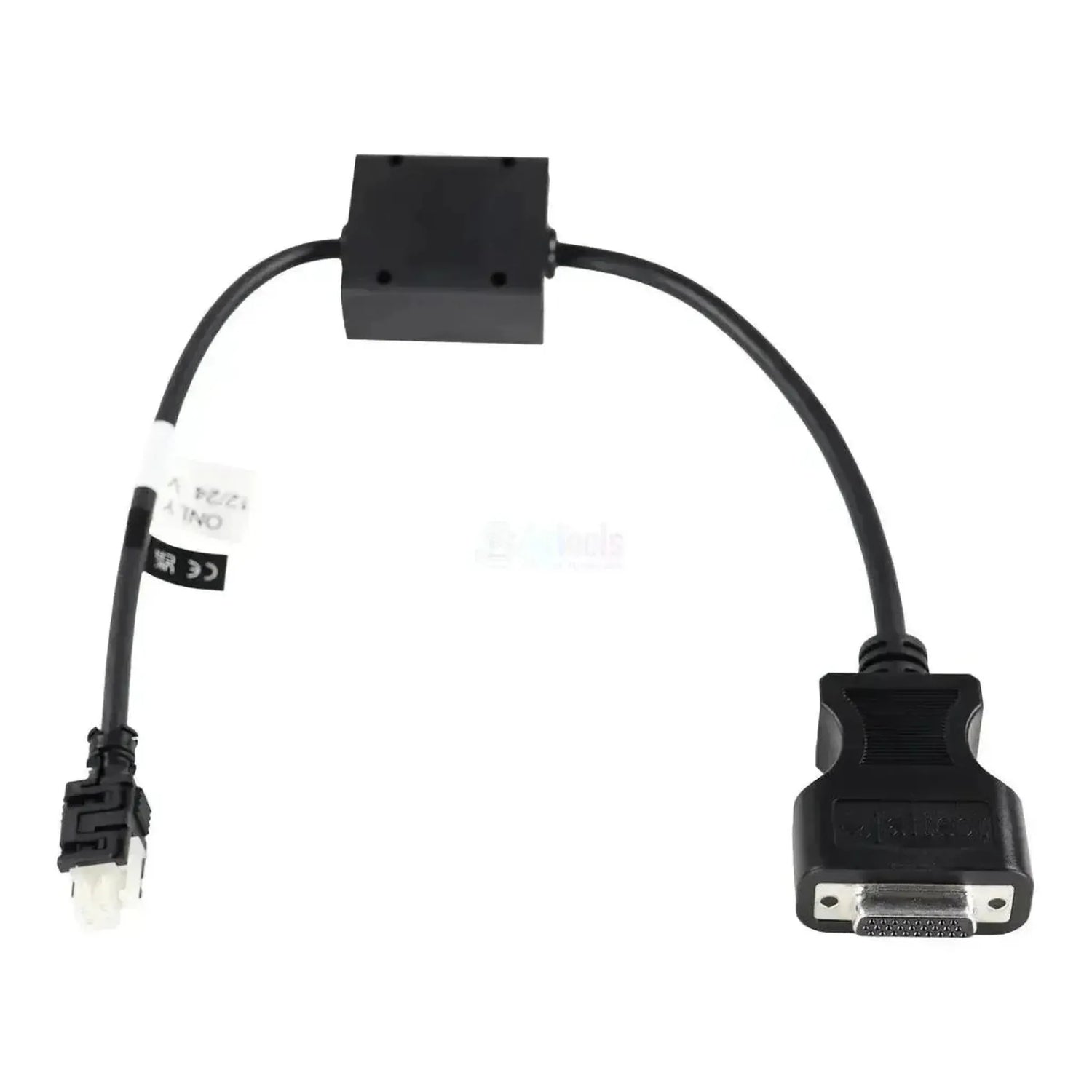

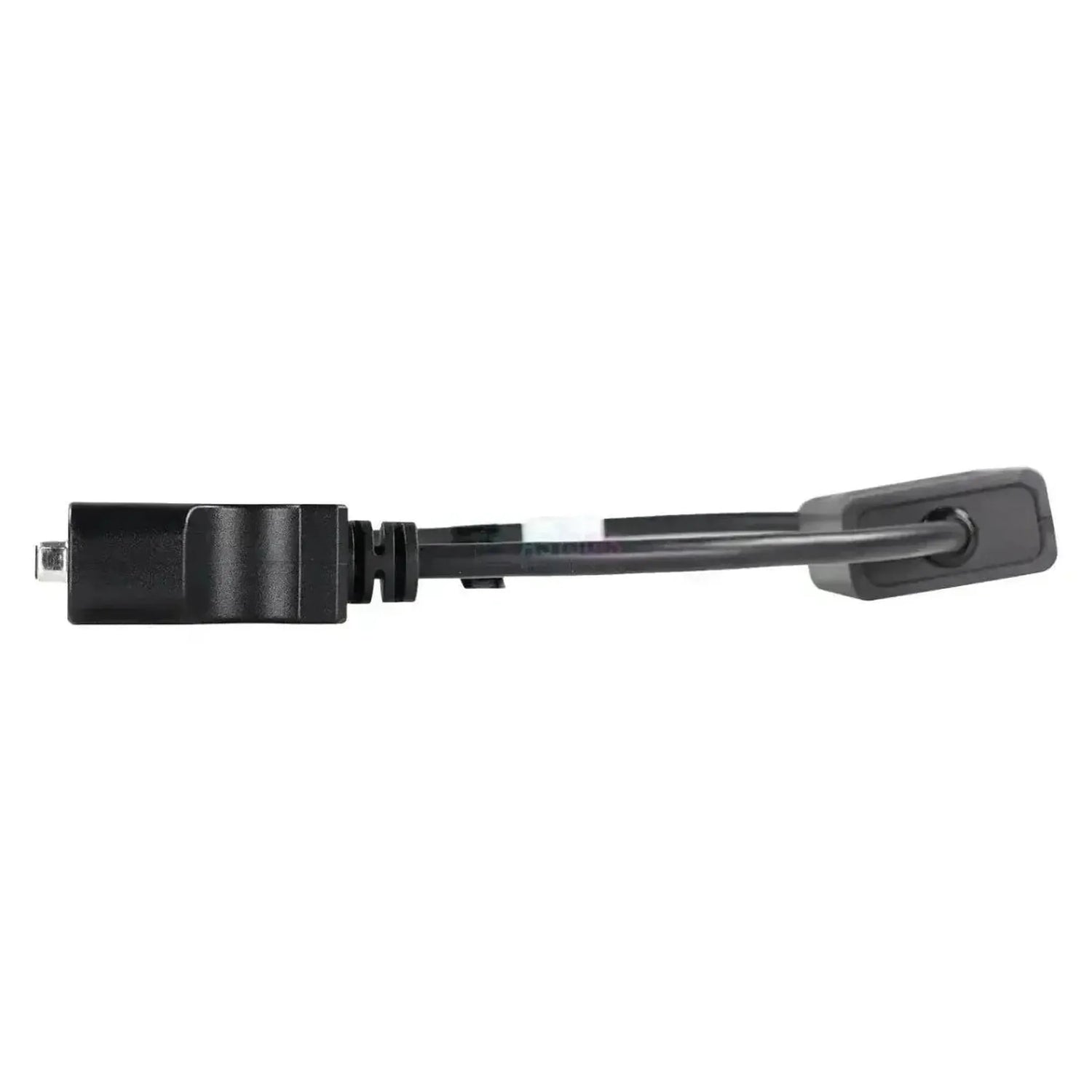

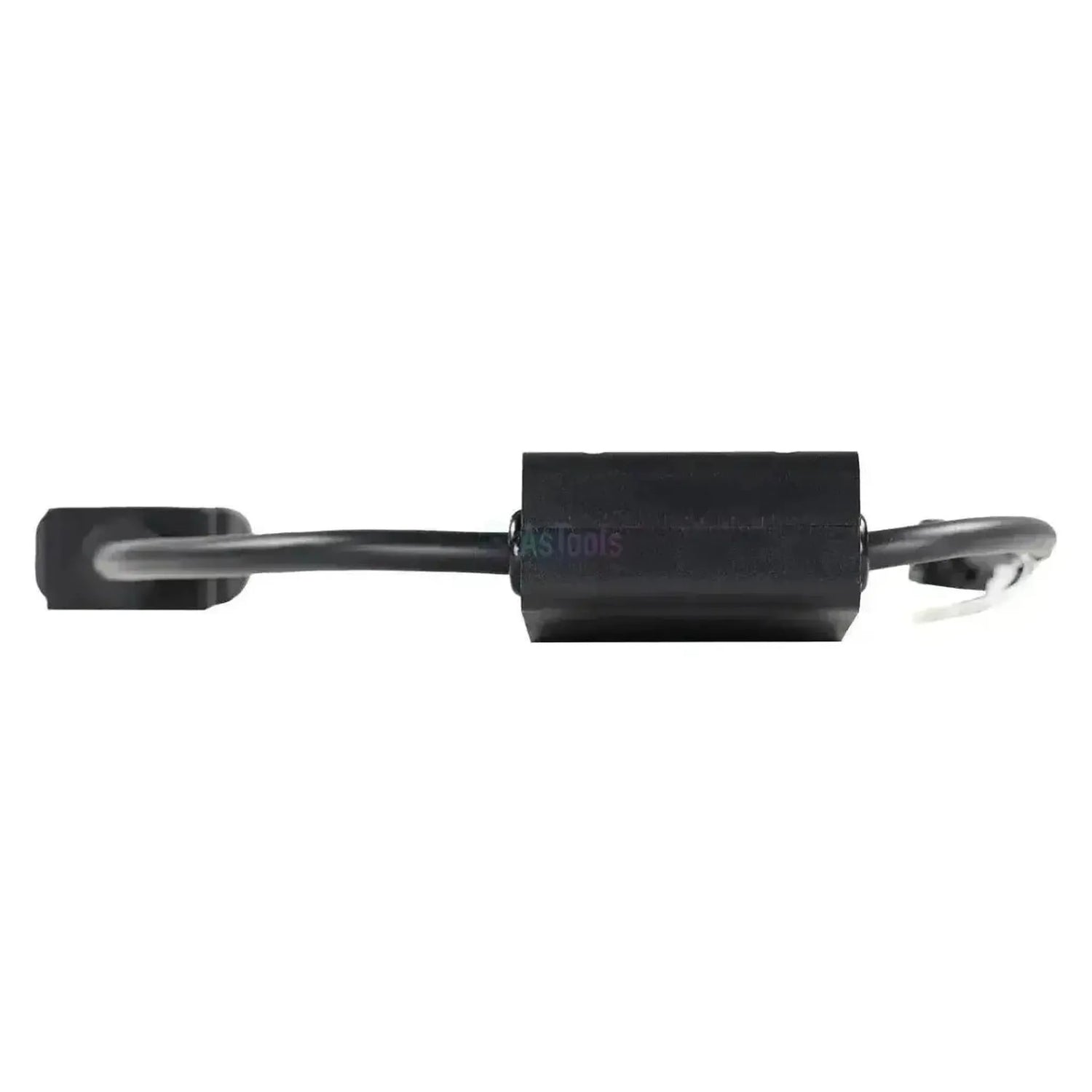

Το Jaltest JDC569.9 είναι το καλώδιο σύνδεσης μεταξύ της 4-ακίδαης διαγνωστικής σύνδεσης της μονάδας ισχύος Curtis και της 26-ακίδαης εισόδου DB26 του Jaltest Link. Στην πλευρά της μηχανής, ο σύνδεσμος 4-ακίδαης είναι τοποθετημένος στον ελεγκτή Curtis, ενώ στην πλευρά της διεπαφής, το καλώδιο συνδέεται απευθείας στη θύρα DB26 του Link. δεν απαιτείται πρόσθετο καλώδιο διάγνωσης 16-ακίδαης. Το καλώδιο αναγνωρίζεται από το σχήμα του: στη μέση βρίσκεται ένα σφραγισμένο μαύρο κουτί με ηλεκτρονικά, ο σύνδεσμος 4-ακίδαης είναι τοποθετημένος σε ένα μαύρο κλείδωμα και στο καλώδιο υπάρχει ένα ετικέτα με 12/24 V ONLY δίπλα στο σήμα CE. Το καλώδιο ονομάζεται επίσημα Καλώδιο Διάγνωσης Curtis.

Σε αντίθεση με το JDC566.9, που φέρει την ίδια περιγραφή αλλά είναι απλή διαδιδόμενη σύνδεση, το σήμα εδώ περνά μέσα από το κουτί στο καλώδιο. Με αυτόν τον τρόπο, ο εξοπλισμός διάγνωσης αποκτά πρόσβαση στη μονάδα ισχύος Curtis, την οποία το Jaltest παρουσιάζει ως Power module (CPM) και ξεχωριστά ανά σειρά στην κάλυψή του: 1212, 1220, 1228, 1230, 1232, 1236 και 1243. Το σύνολο λειτουργιών διαφέρει ανά σειρά: στη σειρά 1243 λείπει η ρύθμιση παραμέτρων, ενώ στις σειρές 1212, 1232 και 1236 είναι διαθέσιμη. Το καλώδιο εντάσσεται στο Jaltest MHE (Material Handling Equipment).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Απευθείας στη θύρα DB26 του Jaltest Link. δεν απαιτείται πρόσθετο καλώδιο διάγνωσης 16-ακίδαης.

✔Επτά σειρές ελεγκτών στην κάλυψη: Το Jaltest παρουσιάζει τις μονάδες ισχύος Curtis ξεχωριστά ανά σειρά: 1212, 1220, 1228, 1230, 1232, 1236 και 1243.

✔Στη μέση του καλωδίου υπάρχει ένα σφραγισμένο κουτί με ηλεκτρονικά. αυτό είναι αυτό που διακρίνει αυτό το καλώδιο από το παρόμοιο JDC566.9.

✔Εκτός από κωδικούς σφάλματος, επίσης τιμές μέτρησης και live data της μονάδας ισχύος, και σε μέρος των σειρών η ρύθμιση παραμέτρων.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Στις μονάδες ισχύος Curtis, έλεγχος στοιχείων, βαθμονόμηση και επαναφορά συντήρησης δεν περιλαμβάνονται στην κάλυψη.

✕Το σύνολο λειτουργιών διαφέρει ανά σειρά: στη σειρά 1243 λείπει η ρύθμιση παραμέτρων, ενώ στις 1212, 1232 και 1236 είναι διαθέσιμη.

✕Μόνο για τον σύνδεσμο 4-ακίδαης Curtis στο μαύρο κλείδωμα. αν ο ελεγκτής σας διαθέτει τον χαλαρό λευκό σύνδεσμο, τότε το JDC566.9 είναι το κατάλληλο.

✕Το καλώδιο φέρει τη σήμανση 12/24 V ONLY. ταιριάζει με μηχανές που διαθέτουν τάση δικτύου 12 ή 24 volt.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης, με το λογισμικό Jaltest έχετε πρόσβαση στη μονάδα ισχύος Curtis της μηχανής. Κάθε σειρά ελεγκτή περιλαμβάνεται ξεχωριστά στην κάλυψη.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

Power module (CPM): Η ονομασία με την οποία το Jaltest παρουσιάζει τη μονάδα ισχύος Curtis, με κωδικούς σφάλματος, τιμές μέτρησης, live data και πληροφορίες της μονάδας.
Curtis 1212, 1220, 1228 και 1230: Οι ελαφρύτερες σειρές ελεγκτών.
Curtis 1232, 1236 και 1243: Οι βαρύτερες σειρές. η σειρά 1243 έχει διαφορετικό σύνολο λειτουργιών.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφάλματος της μονάδας ισχύος και αφαίρεση μετά τη επισκευή.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων και εισόδων του ελεγκτή.
Ρύθμιση παραμέτρων: Για τις σειρές που το Jaltest το προσφέρει.
Παρακολούθηση live data: Παρακολούθηση των τιμών του ελεγκτή κατά τη λειτουργία σε αριθμούς και γράφημα.

Συμβατά σκάφη και εφαρμογές

Καθοριστικός παράγοντας είναι ο ελεγκτής, όχι το εμπορικό σήμα της μηχανής. Αυτό το καλώδιο ταιριάζει σε κάθε ηλεκτρικά κινούμενη μηχανή με μονάδα ισχύος Curtis με τη σύνδεση διάγνωσης 4-ακίδαης. Οι παρακάτω σειρές περιλαμβάνονται στην κάλυψη του Jaltest MHE. ποιος σύνδεσμος είναι τοποθετημένος στον ελεγκτή σας, ελέγχετε στην τοποθεσία.

Διαφορά με το JDC566.9

Το JDC569.9 και το JDC566.9 φέρουν την ίδια περιγραφή στην τεκμηρίωση του Jaltest και έχουν το ίδιο και στα δύο άκρα: στην πλευρά της μηχανής έναν σύνδεσμο Curtis 4-ακίδαης, στην πλευρά της διεπαφής το 26-ακίδαης DB26 του Link. Αυτό που υπάρχει ανάμεσα διαφέρει. Το JDC566.9 είναι ένα παθητικό καλώδιο σύνδεσης 30 cm με έναν χαλαρό λευκό σύνδεσμο 4-ακίδαης και τίποτα άλλο. Το JDC569.9 διαθέτει στη μέση ένα σφραγισμένο κουτί με ηλεκτρονικά, φέρει τη σήμανση 12/24 V ONLY και ο σύνδεσμος είναι σε ένα μαύρο κλείδωμα. αυτό το κουτί κάνει αυτό το καλώδιο περισσότερο από μια απλή διαδιδόμενη σύνδεση και είναι η διαφορά μεταξύ των δύο. Τοποθετήστε και τις δύο μορφές δίπλα στη σύνδεση στον ελεγκτή σας για να δείτε ποια ταιριάζει.

Εφαρμογή:

Ηλεκτρικά ανυψωτικά φορτηγά, φορτηγά αποθήκης και ανυψωτικές πλατφόρμες με μονάδα ισχύος Curtis
Σειρές Curtis στην κάλυψη του Jaltest: 1212, 1220, 1228, 1230, 1232, 1236 και 1243
Το έτος κατασκευής δεν είναι καθοριστικό: Για εσωτερικές μεταφορές δεν υπάρχει υποχρεωτική διαγνωστική σύνδεση

💡

Χρήσιμο να γνωρίζετε: Η σύνδεση 4-ακίδαης ανήκει στον ελεγκτή Curtis και βρίσκεται στο ηλεκτρικό διαμέρισμα της μηχανής. Για αυτή τη σύνδεση υπάρχουν δύο εκδόσεις καλωδίου: αυτό το JDC569.9 με το κουτί στο καλώδιο και τον σύνδεσμο σε μαύρο κλείδωμα, και το παθητικό JDC566.9 με έναν χαλαρό λευκό σύνδεσμο. Συγκρίνετε και τις δύο μορφές με τη σύνδεση στον ελεγκτή σας πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC569.9) | Curtis 4-pins OBD - 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC569.9
Τύπος	Καλώδιο σύνδεσης με σφραγισμένο κουτί (ηλεκτρονικά) στο καλώδιο
Εφαρμογή	Μονάδες ισχύος Curtis (Power module CPM)
Μήκος	Δεν καθορίστηκε
Σύνδεση πλευράς κινητήρα	4-pins Curtis σε μαύρο κλείδωμα
Σύνδεση πλευράς διεπαφής	26-pins DB26
Διεπαφή	Jaltest Link, απευθείας στη θύρα 26-pins DB26
Μονάδες ελέγχου	Power module (CPM) — σειρές Curtis 1212, 1220, 1228, 1230, 1232, 1236 και 1243
Κατηγορία	Ανυψωτικά και μηχανήματα χειρισμού φορτίων
Ενότητα Jaltest	Jaltest MHE (Material Handling Equipment)
Απαιτείται για χρήση	Jaltest Link με έγκυρη άδεια λογισμικού
