Jaltest | SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Καλώδιο σύνδεσης | Μηχανήματα Εργοταξίου και Κατασκευής

Name: Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Καλώδιο σύνδεσης | Μηχανήματα Εργοταξίου και Κατασκευής
Brand: Jaltest
SKU: JDC572.9
Price: 151.95 EUR
Availability: InStock

€151,95 με ΦΠΑ

€125,58 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

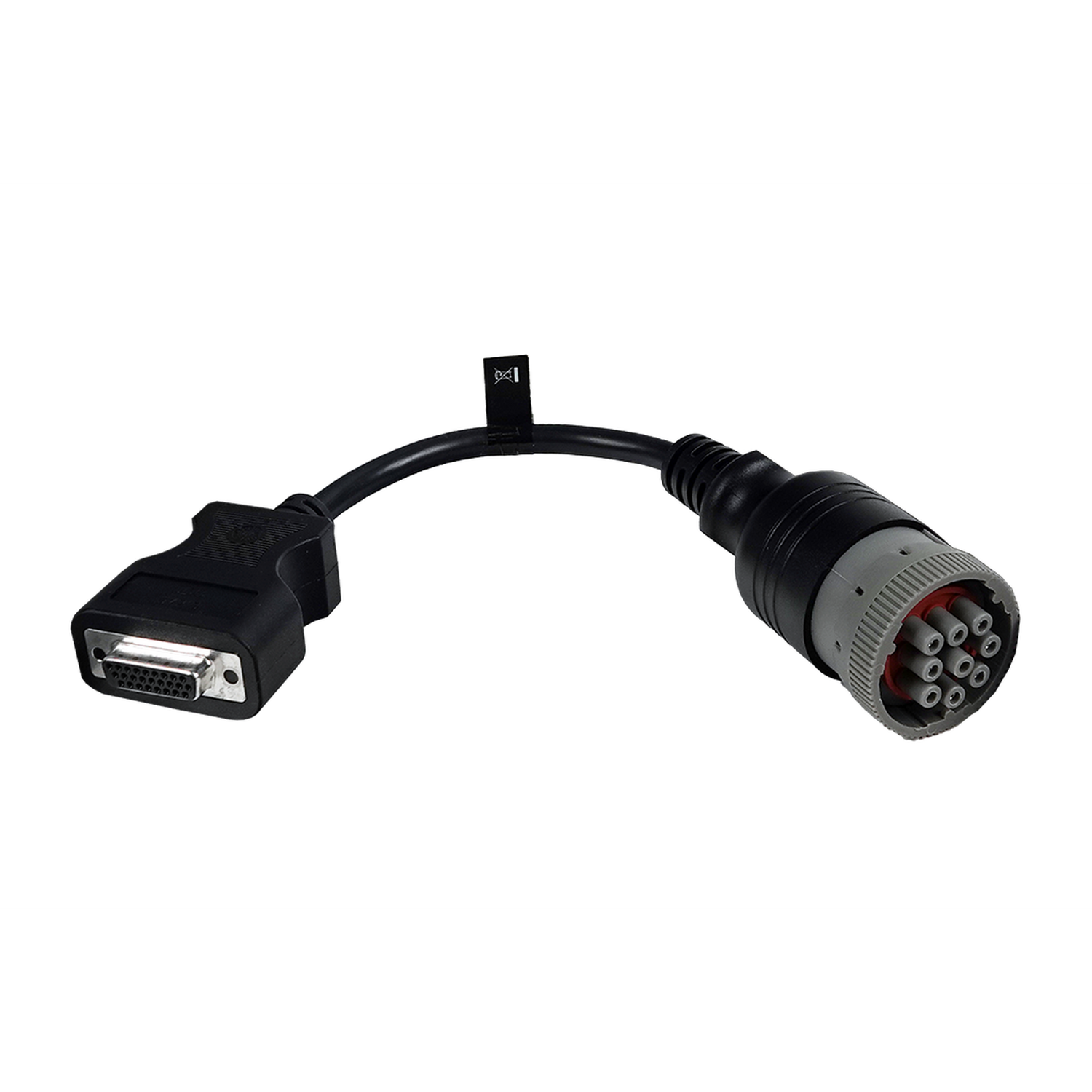

Το Jaltest JDC572.9 συνδέει την κυκλική 9-pin διαγνωστική σύνδεση της Hyundai CE 9-series απευθείας στην 26-pin DB26 είσοδο του Jaltest Link. Στην πλευρά του μηχανήματος υπάρχει ένας κυκλικός συνδετήρας με γκρίζο δακτύλιο με κοχλιώσεις, έναν κόκκινο κάτοχο ακίδων και εννέα θύρες. Στην άλλη πλευρά υπάρχει μια DB26 θήκη με τρεις σειρές επιχρυσωμένων συνδέσεων σε μεταλλικό περιγράμμα, ώστε να μην χρειάζεται ενδιάμεσο χαλαρό 16-pin διαγνωστικό καλώδιο.

Μόλις η σύνδεση είναι ενεργή, το λογισμικό Jaltest φτάνει στον κεντρικό υπολογιστή της μηχανής MCM (9 Series), όπου συγκεντρώνονται οι λειτουργίες της μηχανής και η μνήμη σφαλμάτων. Στα μηχανήματα με κινητήρα Cummins, η ρύθμιση του κινητήρα ECM Cummins συμπεριλαμβάνεται, σε μια SAE J1708 και μια SAE J1939 έκδοση· όχι κάθε 9-series έχει μια αναγνώσιμη ρύθμιση κινητήρα εκτός από το MCM. Το καλώδιο εμπίπτει στο Jaltest OHW (Off-Highway machines).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Συνδέεται απευθείας στην 26-pin DB26 είσοδο του Jaltest Link· δεν χρειάζεται ενδιάμεσο 16-pin διαγνωστικό καλώδιο.

✔Φτάνει στο MCM (9 Series), τον κεντρικό υπολογιστή της Hyundai CE 9-series.

✔Στα μηχανήματα με κινητήρα Cummins, το ECM Cummins περιλαμβάνεται επίσης στην κάλυψη, τόσο μέσω SAE J1708 όσο και μέσω SAE J1939.

✔Ο κυκλικός συνδετήρας με το γκρίζο δακτύλιο με κοχλιώσεις και τον κόκκινο κάτοχο ακίδων είναι εύκολα αναγνωρίσιμος στο μηχάνημα με το μάτι, χωρίς να χρειάζεται να μετρήσετε τα pin.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Μόνο για την κυκλική 9-pin σύνδεση της CE 9-series· η προηγούμενη CE 8-series έχει ένα ορθογώνιο 4-pin συνδετήρα, για τον οποίο προορίζεται το JDC556A.

✕Αυτό το καλώδιο τελειώνει σε μια 26-pin DB26 και όχι σε 16-pin OBD2· δεν θα χωρέσει σε μια διεπαφή χωρίς DB26 είσοδο.

✕Ποιες μονάδες ελέγχου είναι παρούσες διαφέρει ανά μηχάνημα: Όχι κάθε CE 9-series έχει μια αναγνώσιμη ρύθμιση κινητήρα εκτός από το MCM.

✕Η ρύθμιση του κινητήρα Cummins διατίθεται σε μια J1708 και μια J1939 έκδοση· ποια από τις δύο είναι εγκατεστημένη, καθορίζει σε ποιο δίαυλο δεδομένων λειτουργεί ο εξοπλισμός.

Εφαρμογές και λειτουργικότητες

Μέσω αυτής της σύνδεσης έχετε πρόσβαση με το λογισμικό Jaltest στις μονάδες ελέγχου του μηχανήματος. Ποια συστήματα είναι παρόντα διαφέρει ανά μοντέλο και εκδόσεις. Οι μονάδες παρακάτω προέρχονται από την κάλυψη Hyundai του Jaltest OHW.

Μονάδες ελέγχου που μπορείτε να προσεγγίσετε

MCM (9 Series), κεντρικός υπολογιστής μηχανής: Ο υπολογιστής της σειράς 9 όπου συγκεντρώνονται οι λειτουργίες της μηχανής και η μνήμη σφαλμάτων.
ECM Cummins SAE J1708, ρύθμιση κινητήρα: Η ρύθμιση του κινητήρα Cummins με τον παλαιότερο δίαυλο δεδομένων J1708.
ECM Cummins SAE J1939, ρύθμιση κινητήρα: Η ρύθμιση του κινητήρα Cummins με τον νεότερο δίαυλο δεδομένων J1939-CAN.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφαλμάτων: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με περιγραφή του ανιχνευθέντος σφάλματος.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που είναι συνδεδεμένοι στη μονάδα ελέγχου, σε αριθμούς και σε γράφημα.
Παρακολούθηση συντήρησης: Τα διαστήματα συντήρησης και τα εκτελεσθέντα έργα, με ένα αναφορά σέρβις.
Εκτέλεση επιπρόσθετων ενεργειών: Οι πρόσθετες διαδικασίες που προσφέρει το Jaltest ανά μονάδα ελέγχου, εφόσον είναι διαθέσιμες για το σύστημα.

Συμβατά οχήματα και εφαρμογές

Ο καθοριστικός παράγοντας είναι ο συνδετήρας, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε μηχανήματα Hyundai CE με την κυκλική 9-pin διαγνωστική σύνδεση. Για μηχανήματα κατασκευής δεν προτάθηκε ποτέ μια τυποποιημένη διαγνωστική σύνδεση, έτσι ώστε το έτος κατασκευής να έχει μικρή σημασία εδώ: το όριο εκτείνεται μέσω της γενιάς του μοντέλου. Τα μηχανήματα παρακάτω περιλαμβάνονται στην κάλυψη του Jaltest OHW.

Hyundai (CE 9-series):

R140LC-9 εκσκαφέας τροχιών: (περ. 2010 - 2014)
R210LC-9 εκσκαφέας τροχιών: (περ. 2010 - 2013)
R380LC-9 εκσκαφέας τροχιών: (περ. 2010 - 2013)
R380LC-9A εκσκαφέας τροχιών: (περ. 2013 - 2016)
R140W-9 κινητός εκσκαφέας: (περ. 2010 - 2013)
HL740-9 φορτωτής τροχών: (περ. 2010 - 2013)
HL740-9A φορτωτής τροχών: (περ. 2014 - 2018)
HL757-9 φορτωτής τροχών: (περ. 2010 - 2013)

💡

Καλό να ξέρετε: Η 9-pin σύνδεση βρίσκεται στην καμπίνα. Για μηχανήματα κατασκευής δεν υπάρχει υποχρέωση OBD· το όριο εκτείνεται εδώ μέσω της γενιάς του μοντέλου — η CE 9-series σε σχέση με τη CE 8-series — και όχι μέσω του έτους κατασκευής. Ελέγξτε λοιπόν το ίδιο το μηχάνημα ποια σύνδεση έχει πριν να παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC572.9
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Hyundai CE σειρά 9 εκσκαφείς και φορτωτές
Διεπαφή	Jaltest Link με είσοδο 26-ακίδων DB26
Σύνδεση πλευράς μηχανής	9-ακίδων OBD (στρογγυλό, γκρίζο δαχτυλίδι κόψιμος, κόκκινος κάτοχος ακίδας, εννέα υποδοχές)
Σύνδεση πλευράς διεπαφής	26-ακίδων DB26 (τρεις σειρές)
Ελεγκτικές μονάδες	MCM (9 Series) υπολογιστής μηχανής, ECM Cummins SAE J1708 και SAE J1939 (κινητήρας)
Τομέας	Μηχανήματα εκσκαφής και κατασκευής
Μονάδα Jaltest	Jaltest OHW (Μηχανήματα εκτός δρόμου)
