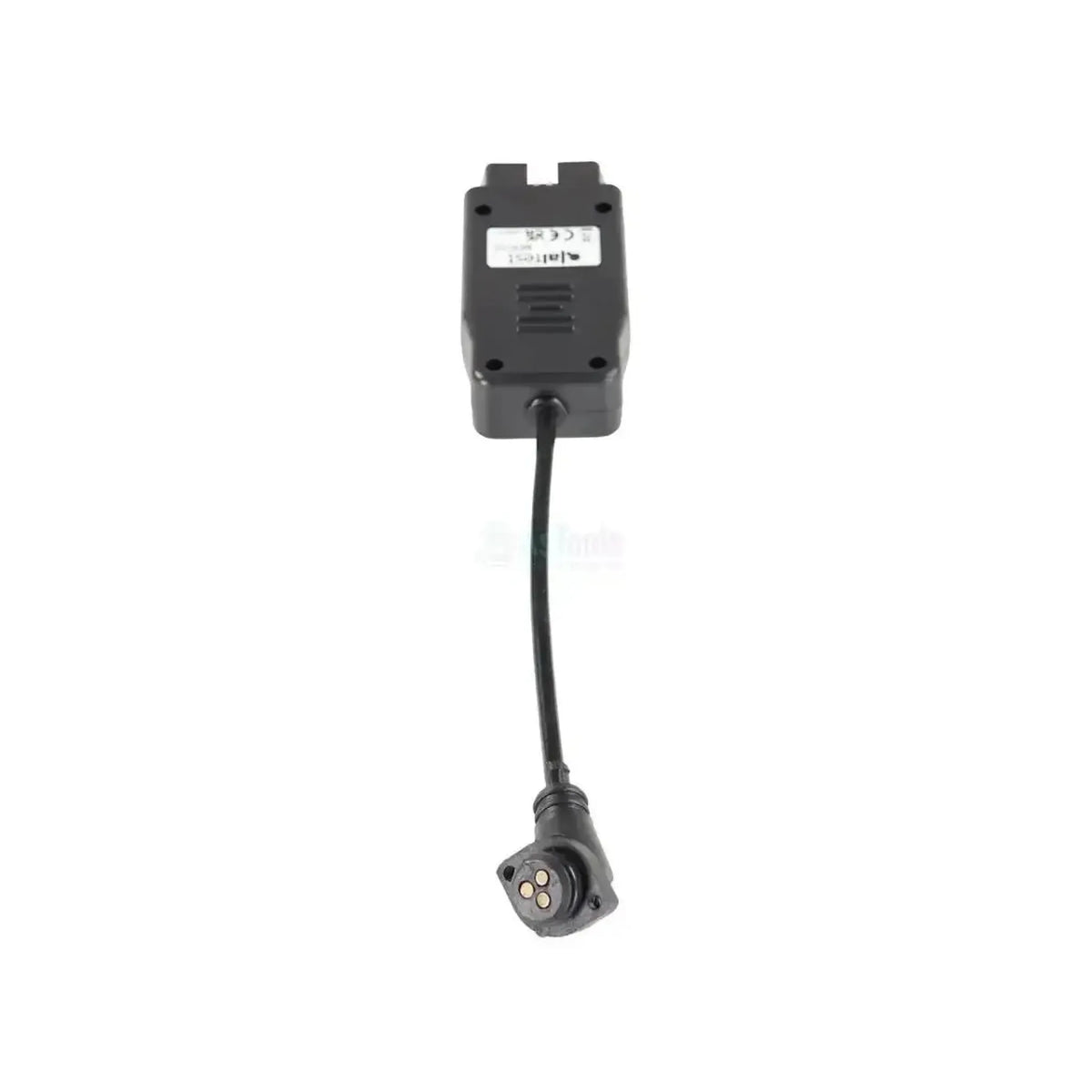

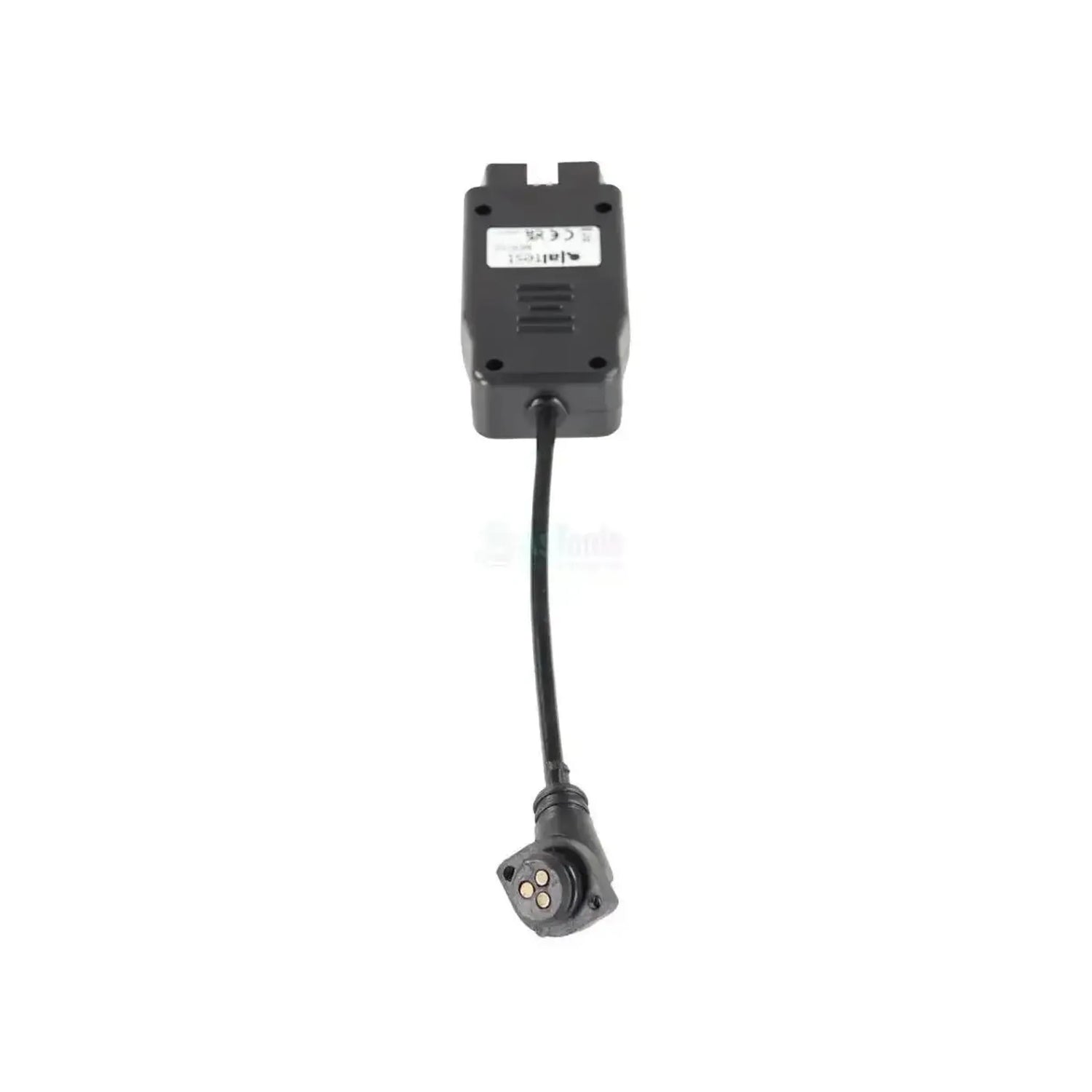

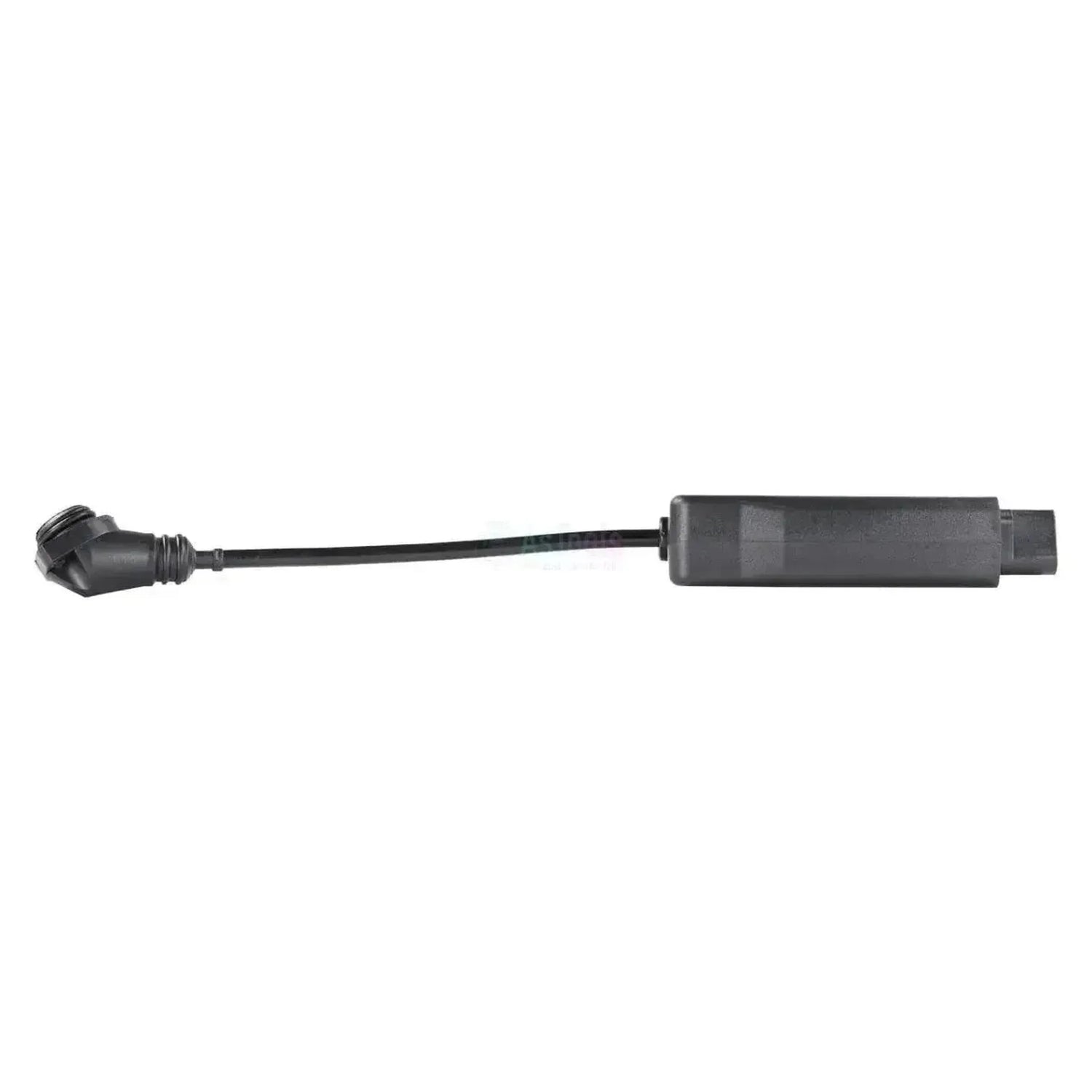

De Jaltest MDC10 is de diagnosekabel voor slijtagesensoren en verbindt de remblokslijtagesensor met de 16-pins OBD2-aansluiting van de Jaltest ETM. Het is een adapter met een eigen behuizing. Uit het zwarte kunststof kastje met het opschrift Jaltest MDC10 steekt aan de ene kant de OBD2-stekker; aan de andere kant loopt een kort snoer naar een ronde 3-polige connector met de drie contacten in een driehoek, gevat in een vierkante flens met twee schroefgaten. Bij de MDC10 komt dat snoer recht de connector in.
Met deze verbinding benadert de Jaltest ETM de sensor los van de regeleenheid en bouwt hij zelf de communicatie op. Zo ziet u of de sensor werkelijk defect is, of dat de oorzaak in de bekabeling of de regeleenheid ligt. Bevestigen doet u met een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze kabel praat de Jaltest ETM rechtstreeks met de remblokslijtagesensor, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de sensor, niet op de diagnoseaansluiting van het voertuig.
Onderdelen die u kunt testen
- Slijtagesensor: Bewaakt de remblokdikte.
- Aansluiting: Rond, 3-polig.
Wat u kunt doen
- Geïsoleerd testen: Zonder de regeleenheid.
- Defect vaststellen: Of de oorzaak elders ligt.
- End of Line-test: Bevestigen dat hij werkt.
Zo gebruikt u hem
- Software starten: Open Jaltest op de pc of laptop.
- ETM koppelen: Sluit de OBD2-kant aan op de ETM.
- Connector vrijmaken: Neem de voertuigstekker van de sensor los.
- Aansluiten: Steek de kabel op de sensor.
- Testen: Start de End of Line-test.
Compatibele onderdelen en toepassingen
Bepalend is hoe het snoer de connector in komt. De MDC10 en de MDC11 hebben hetzelfde kastje, dezelfde OBD2-stekker en dezelfde ronde 3-polige connector; bij de MDC10 komt het snoer recht binnen.
Remblokslijtagesensoren:
- 3-pins BWS: Ronde 3-polige aansluiting, snoer recht.
Andere uitvoeringen:
- MDC11: Snoer haaks in de connector.
- MDC12: Snelheidssensoren.
Wat u erbij nodig heeft
- Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
- ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
- Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
- Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
- Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
Verpakkingsinhoud
- 1x Jaltest (MDC10) | Knorr-Bremse 3-pins BWS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
Τεχνικά χαρακτηριστικά
Γενικά
- Ο κατασκευαστής του καλωδίου ή του σετ. Έτσι γνωρίζετε ότι ταιριάζει με τον εξοπλισμό Jaltest που διαθέτετε.Μάρκα
- Jaltest (Cojali)
- Τι είδους προϊόν είναι: καλώδιο δοκιμής εξαρτήματος, αντάπτορας, καλώδιο interface ή πλήρες σετ.Είδος προϊόντος
- Καλώδιο δοκιμής
- Με ποια έκδοση του Jaltest Link λειτουργεί το καλώδιο. Επιλέξτε την έκδοση που διαθέτετε στο συνεργείο σας.Κατάλληλο για Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
Συνδέσεις
- Ο σύνδεσμος με τον οποίο το καλώδιο συνδέεται στο Jaltest ETM ή Link. Πρέπει να ταιριάζει με τη συσκευή σας.Σύνδεση πλευράς interface

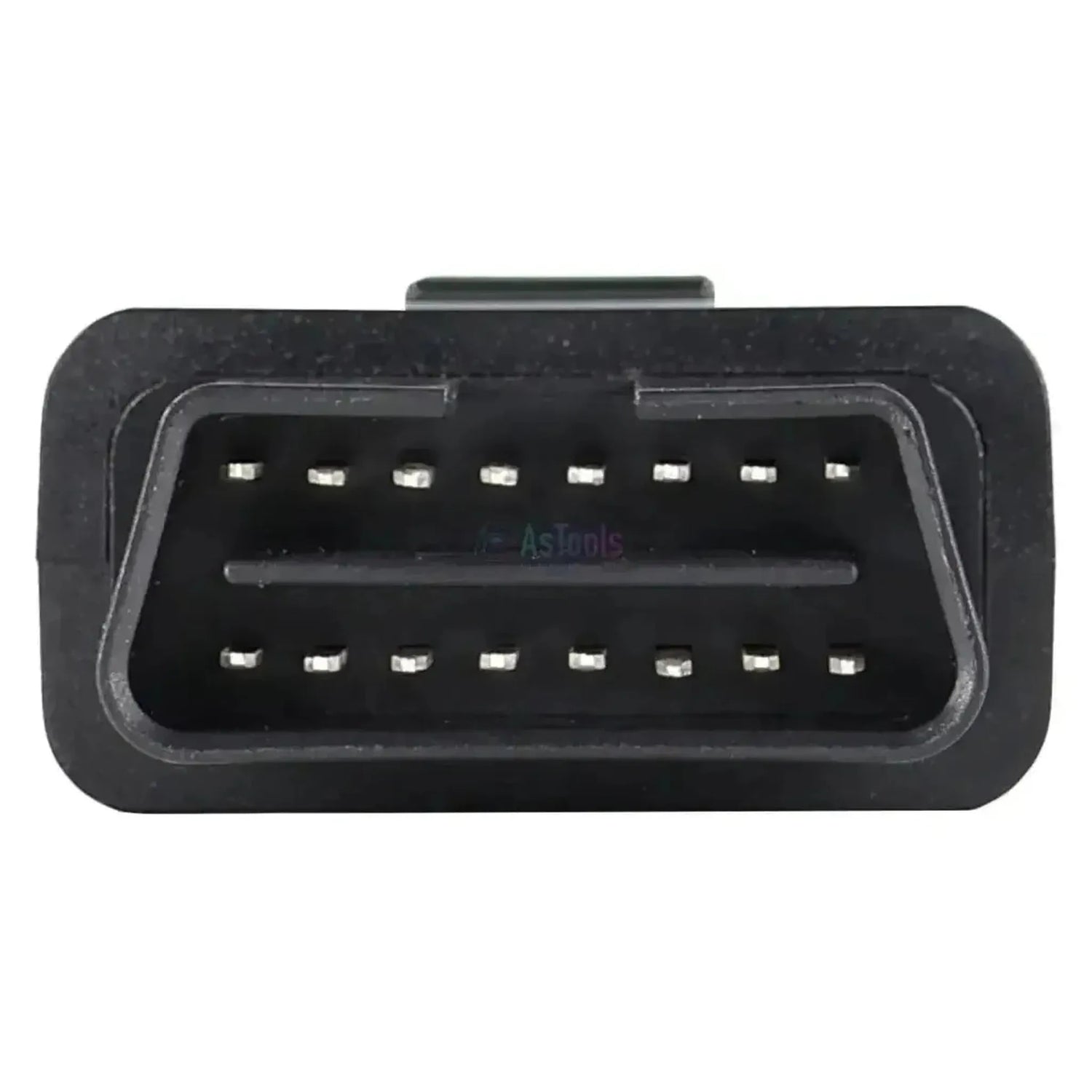

- OBD2 16 ακίδων
- Ο σύνδεσμος που τοποθετείται στο εξάρτημα ή στον διαμορφωτή. Καθορίζει σε ποιο εξάρτημα μπορείτε να συνδέσετε το καλώδιο.Σύνδεση πλευράς εξαρτήματος

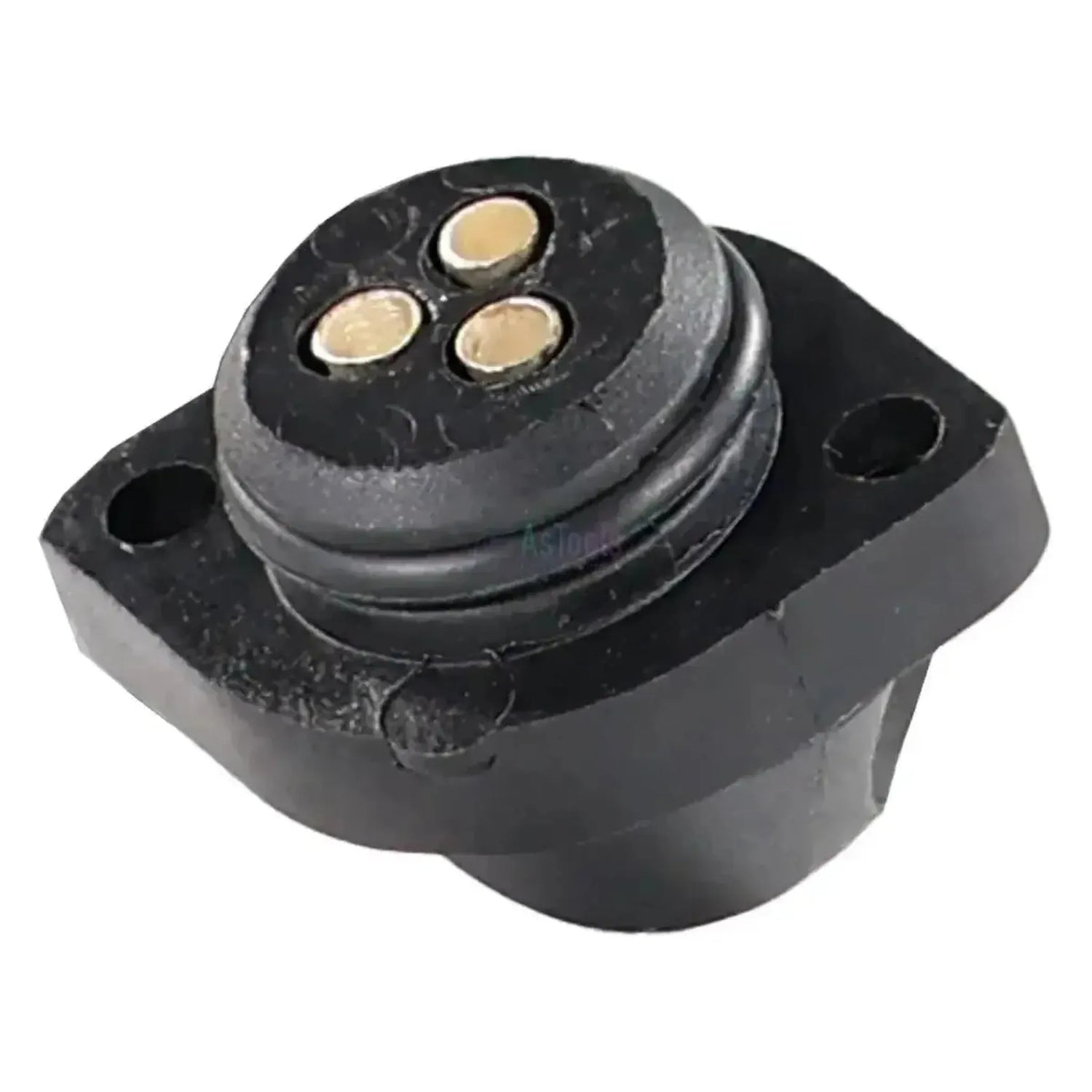

- Στρογγυλός 3πολικός σύνδεσμος (3-pin BWS)
Λειτουργίες δοκιμής
- Το ETM αναλαμβάνει τον ρόλο της μονάδας ελέγχου. Έτσι διαπιστώνετε αν το ίδιο το εξάρτημα είναι ελαττωματικό ή αν η βλάβη βρίσκεται αλλού.Δοκιμή εξαρτήματος εκτός οχήματος
- Ναι
- Τελικός έλεγχος με τον οποίο επιβεβαιώνετε ότι το εξάρτημα λειτουργεί σωστά, για παράδειγμα μετά από επισκευή.Δοκιμή End of Line (EOL)
- Ναι
Άδεια χρήσης
- Ποια άδεια Jaltest απαιτείται για να χρησιμοποιήσετε το ETM με αυτό το καλώδιο. Χωρίς τη σωστή άδεια δεν λειτουργεί.Απαιτούμενη άδεια λογισμικού
- CV
- Modular
- Αν το καλώδιο περιλαμβάνεται ήδη στο κιτ ETM. Αν όχι, μπορείτε να το προμηθευτείτε χωριστά ως συμπλήρωμα.Μέρος του κιτ ETM
- Όχι
Διαστάσεις
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο προσφέρει μεγαλύτερη ευελιξία για πρόσβαση στο εξάρτημα.Μήκος καλωδίου
- 24.5 έως 25.5 cm
- Αριθμός αναφοράς
- MDC10
- Ανανέωση άδειας χρήσης ETM
- 29701 (Jaltest ETM, ανανέωση για 1 έτος)
- Μονάδα Jaltest
- Jaltest ETM, επιπλέον του Jaltest CV ή Modular
Άλλα χαρακτηριστικά
- Toepassing
- Remblokslijtagesensoren
- Regeleenheden
- Geen; de ETM neemt de rol van de regeleenheid over
- Segment
- Bedrijfsvoertuig
- Uitvoering

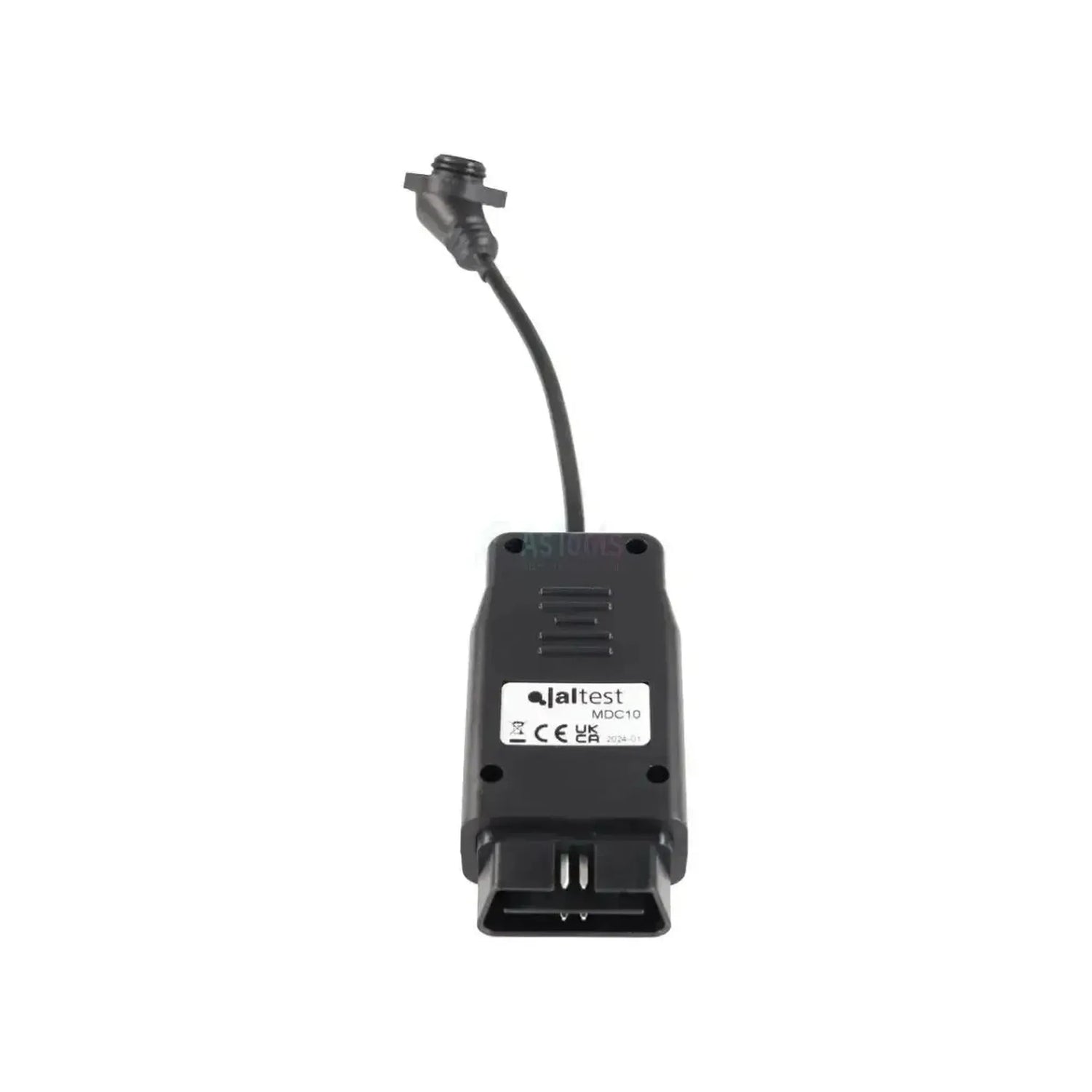

- Adapter met zwarte kunststof behuizing, opschrift Jaltest MDC10
- Onderdeel van kabelset
- Nee; wordt los geleverd als aanvullende ETM-kabel
- Nodig om te gebruiken
- Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
- Niet beschikbaar voor
- De Jaltest-handhelds
