Jaltest  |  SKU: JDC554A

Jaltest (JDC554A) | Καλώδιο προσαρμογής Linde 4-ακίδων OBD – 16-ακίδων OBD2 | Ανυψωτικά και μηχανήματα ανύψωσης

€162,95 με ΦΠΑ
€134,67 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

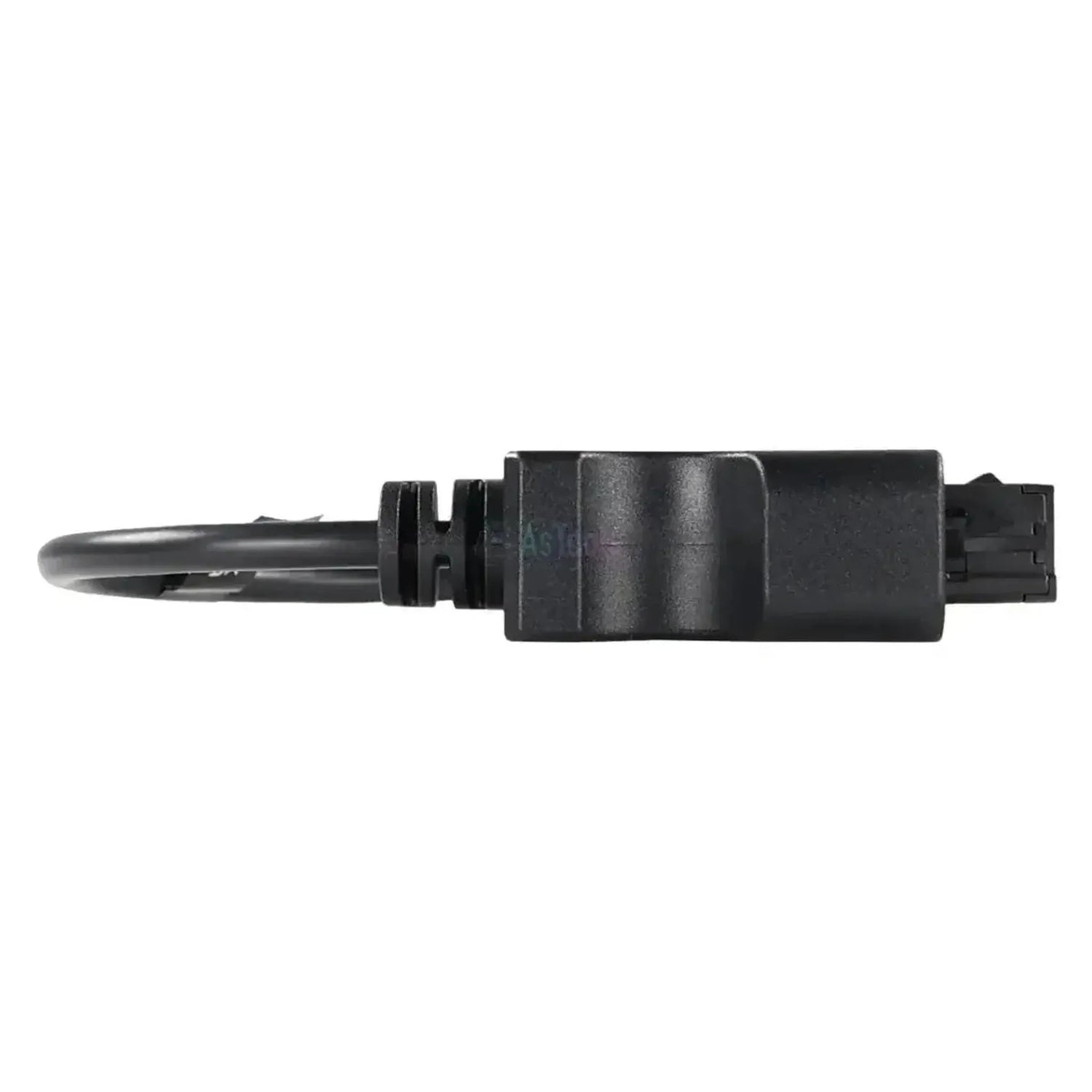

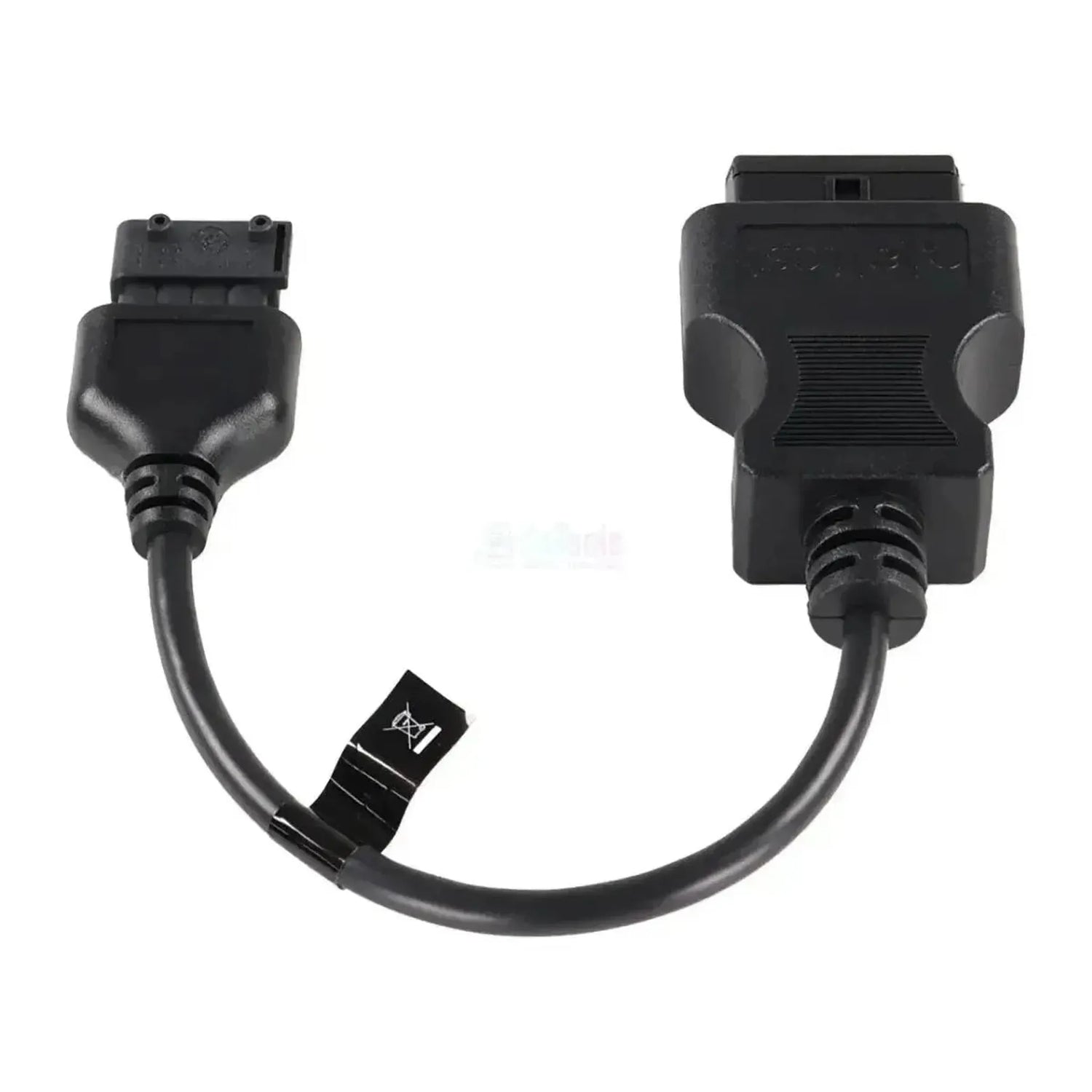

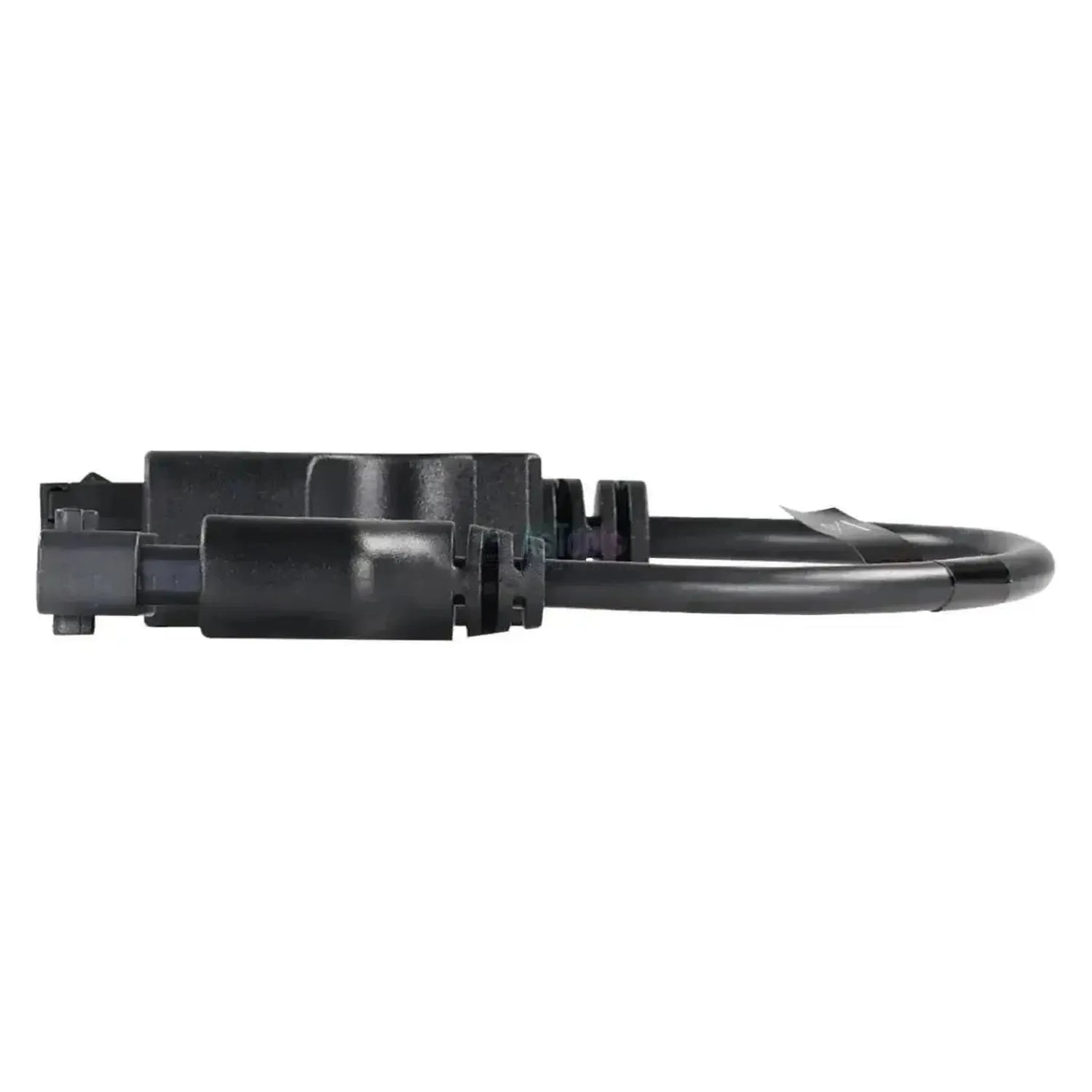

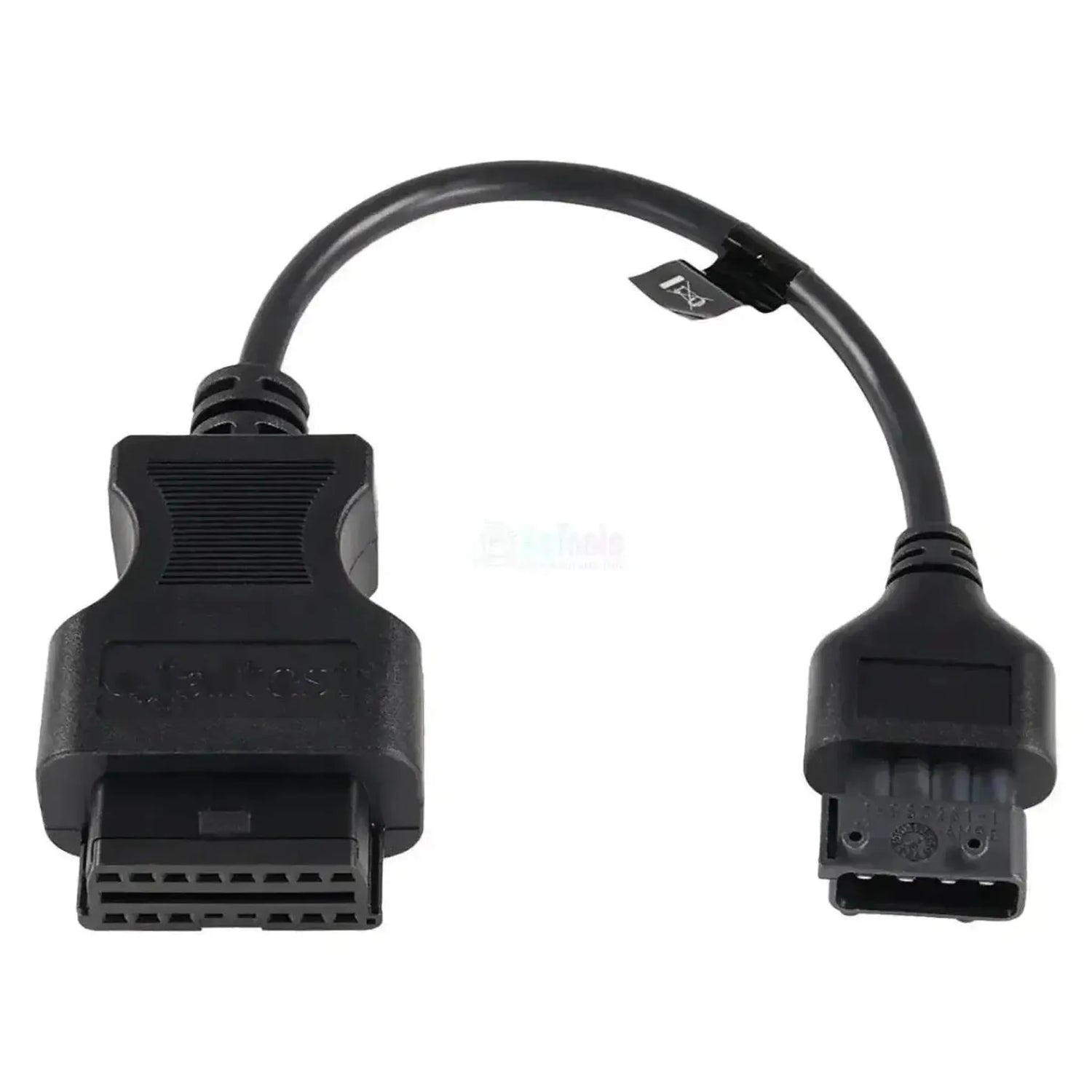

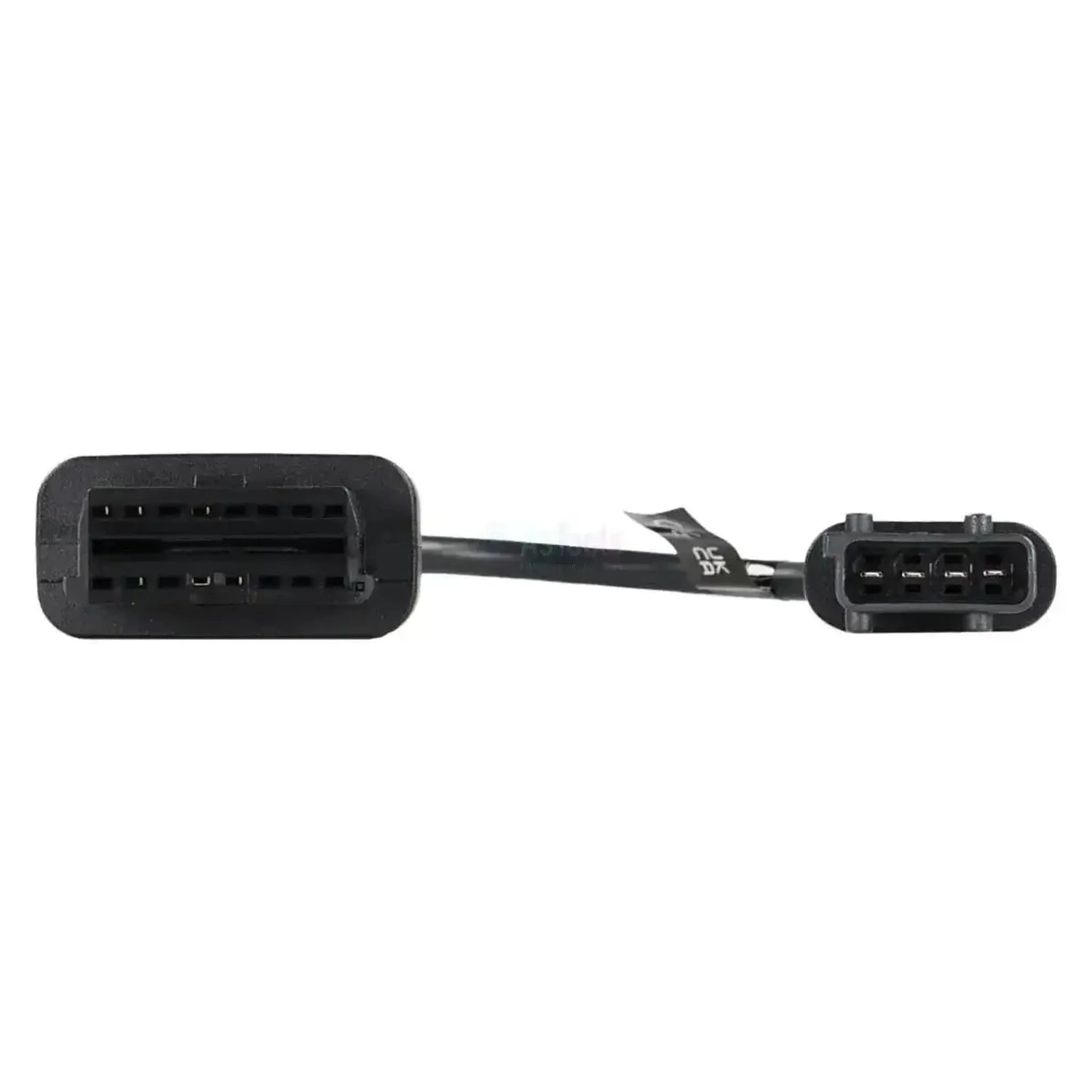

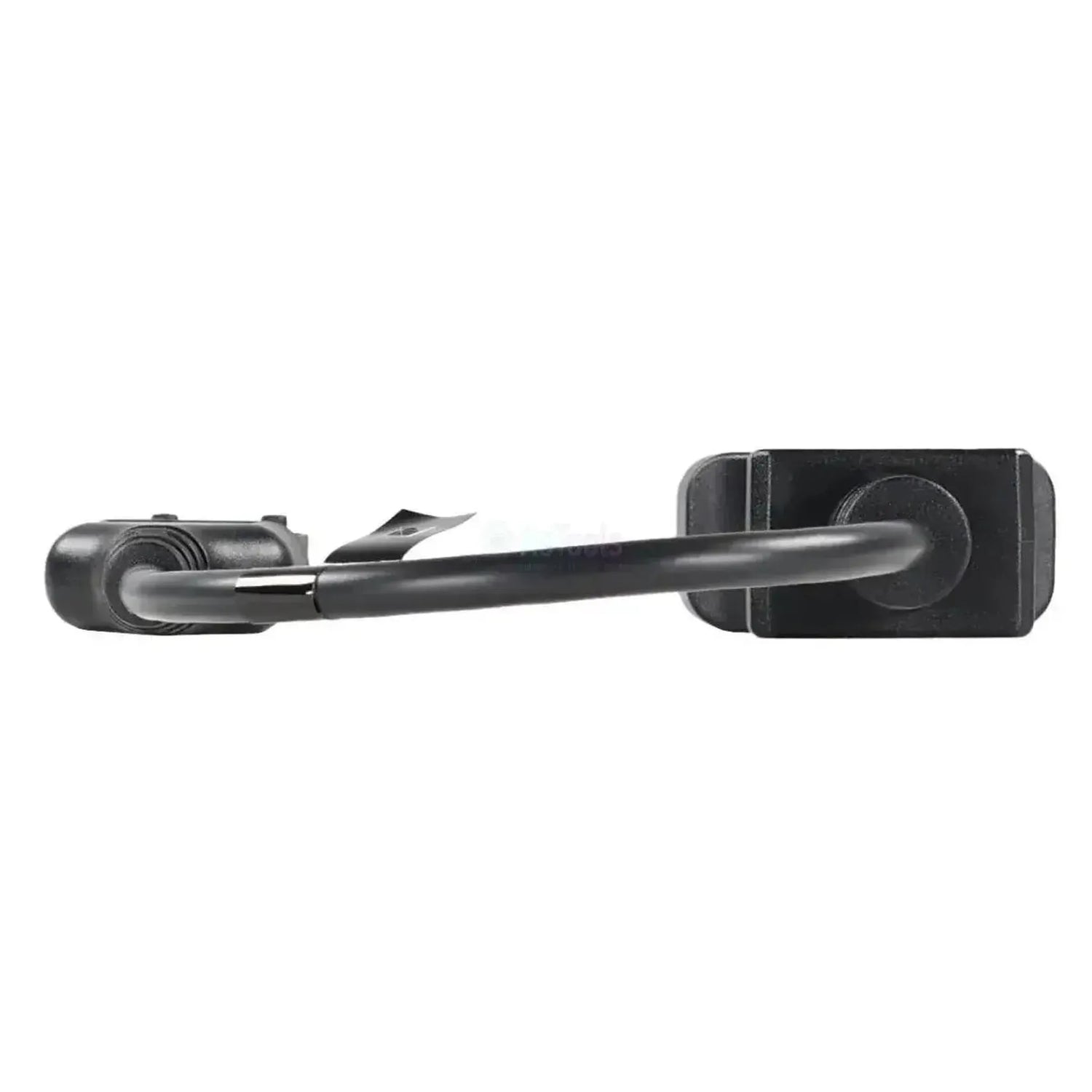

De Jaltest JDC554A verbindt de rechthoekige 4-pins diagnoseaansluiting van Linde-magazijntrucks, stapelaars en pallettrucks met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een zwarte rechthoekige connector met vier vlakke contactposities in één rij, een borglip aan de bovenzijde en een rechte snoerinvoer. Het snoer meet 28 tot 30 cm.

Met de kabel aangesloten benadert de Jaltest-software de regeleenheden achter deze aansluiting. Op het lichtere magazijnmaterieel is dat de vermogensmodule LAC van de elektrische rij- en hefaandrijving; op de stapelaars komt het display LID erbij. U leest er foutcodes, meetwaarden en onderhoudsgegevens uit. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder de module Jaltest MHE.

PLUSPUNTEN

✔Bereikt de vermogensmodule LAC, de regeleenheid van de elektrische rij- en hefaandrijving, met foutcodes, meetwaarden en onderhoudsgegevens.
✔Op de stapelaars komt daar het display LID bij, met de onderhoudsgegevens van de truck.
✔Werkt met zowel de Jaltest Link V8.1 als de Link V9, dus ook na een overstap op de nieuwere interface.
✔Dezelfde aansluiting zit op T-pallettrucks, L-stapelaars, N-orderpickers, D-dubbelstapelaars en R-reachtrucks.

AANDACHTSPUNTEN

✕Een uitgebreid CAN-netwerk zoals op de Linde-vorkheftrucks ligt er niet achter; de dekking blijft bij de LAC en, op stapelaars, het display LID.
✕Jaltest biedt voor deze regeleenheden geen aanvullende acties of kalibratieprocedures.
✕Alleen voor de rechthoekige 4-pins aansluiting; de ronde 7-pins Linde-stekker hoort bij JDC552A en de ronde 7+7-pins uitvoering bij JDC571.9.
✕Met 28 tot 30 cm is het snoer kort, dus u werkt dicht op de truck.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en servicemonteurs die Linde-magazijnmaterieel met de Jaltest Link uitlezen. Welke regeleenheden aanwezig zijn, verschilt per serie. Op de pallettrucks en reachtrucks staat alleen de vermogensmodule LAC in de dekking, op de stapelaars komt het display LID erbij.

Regeleenheden die u kunt benaderen

  • LAC: Vermogensmodule rij- en hefaandrijving.
  • LID: Display, op de stapelaars.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 4-pins aansluiting onder de kap.
  2. Aansluiten: Steek de JDC554A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Linde en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Linde-magazijntruck, stapelaar of pallettruck met de rechthoekige 4-pins diagnoseaansluiting onder de kap. Hieronder staan de series in de Jaltest MHE-dekking. Het verschil met de ronde stekkers van de Linde-vorkheftrucks ziet u met het blote oog.

Linde:

  • 1152 / 1151 / 1153 / 1154-serie: T16 - T25 elektrische pallettrucks.
  • 141 / 144 / 360-serie: T16 - T30 pallettrucks.
  • 1170 / 1172 / 1173 / 1174-serie: L06 - L20 stapelaars.
  • 131 / 139 / 372 / 379-serie: L10 - L16 stapelaars en T20 - T30.
  • 132 / 149 / 1159-serie: N20 - N25 orderpickers.
  • 1160 / 1163 / 1164-serie: D06 - D12 dubbelstapelaars.
  • 113 / 115 / 116 / 1120-serie: R10 - R25 reachtrucks.
  • 1111-serie: N20 orderpicker.
💡
Goed om te weten: De rechthoekige 4-pins aansluiting zit onder de kap en is duidelijk kleiner en vlakker dan de ronde Linde-stekkers van de vorkheftrucks. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • MHE εσωτερική διακίνηση
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα ανύψωσης

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 4 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης
Αν μπορείτε να εκτελείτε πρόσθετες διαδικασίες που προσφέρει η Jaltest ανά μονάδα ελέγχου, όπως τεστ ή διαδικασίες εκμάθησης.Πρόσθετες διαδικασίες

Χρήση

Αριθμός αναφοράς
JDC554A
Μονάδες ελέγχου
LAC (μονάδα ισχύος) και LID (οθόνη, σε στοιβαχτές)

Άλλα χαρακτηριστικά

Toepassing
Linde magazijntrucks, stapelaars en pallettrucks
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
