Jaltest | SKU: JDC565.9

Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Verloopkabel | Ανυψωτικά και Μεταφορικά Μηχανήματα

Name: Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Verloopkabel | Ανυψωτικά και Μεταφορικά Μηχανήματα
Brand: Jaltest
SKU: JDC565.9
Price: 358.95 EUR
Availability: InStock

€358,95 συμπ. ΦΠΑ

€296,65 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

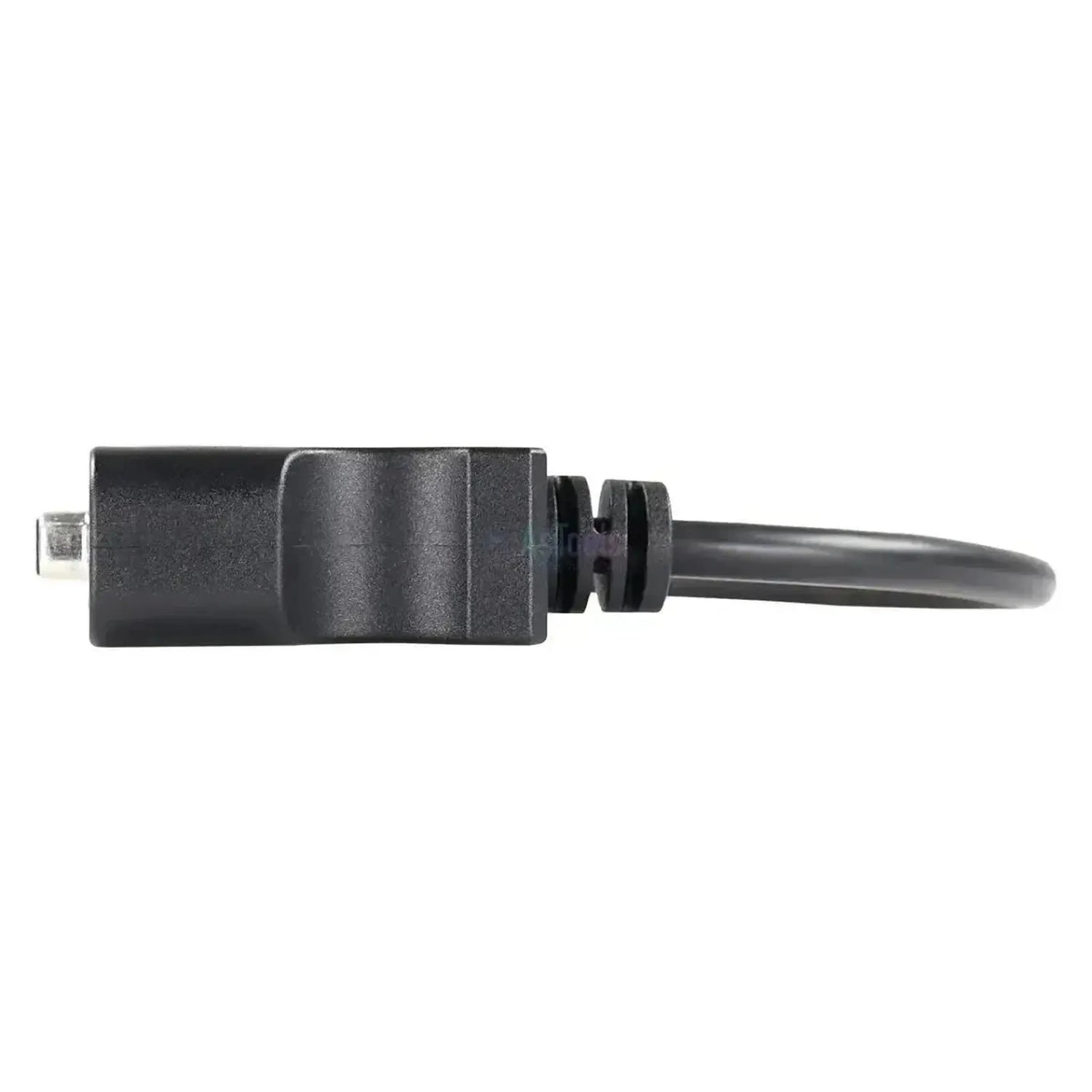

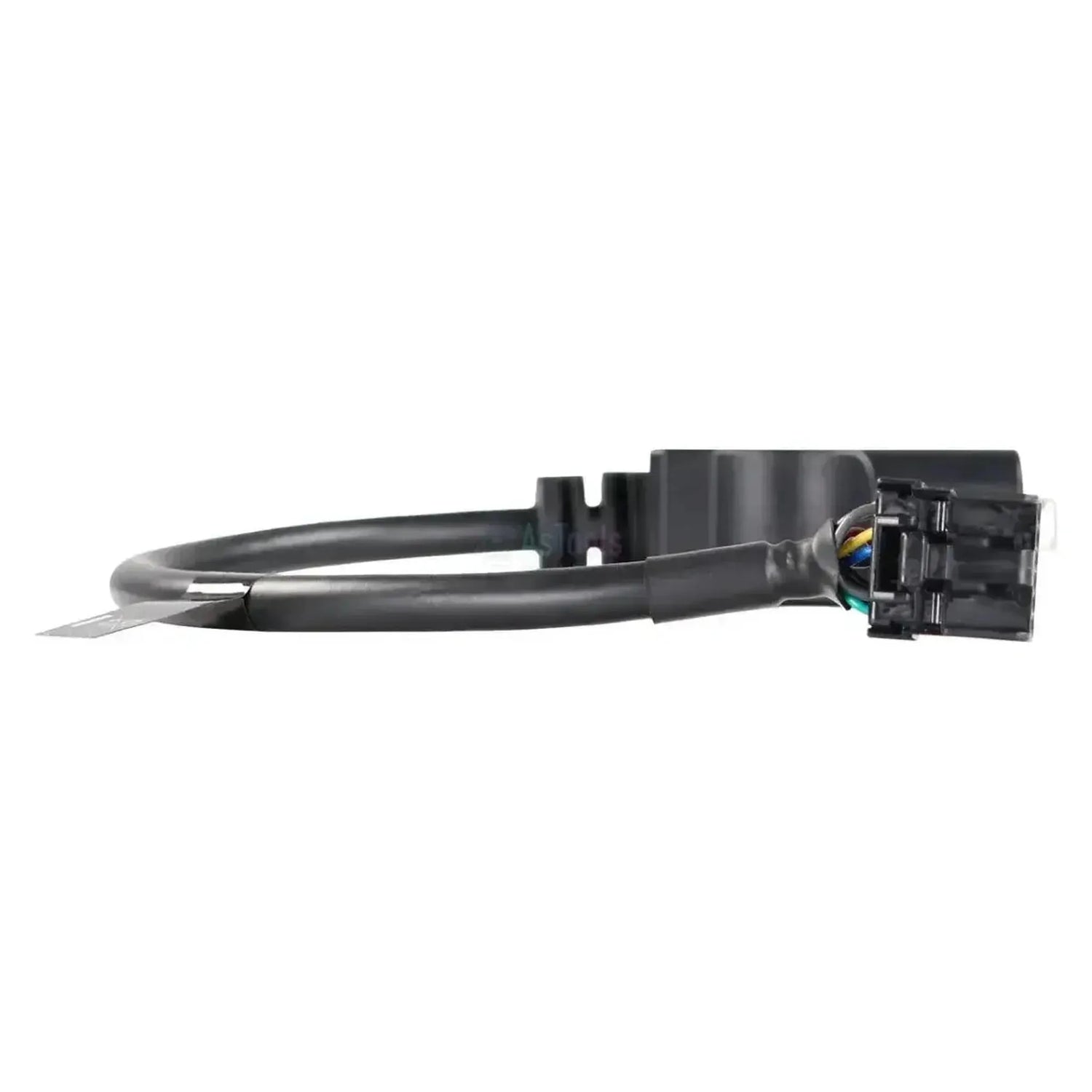

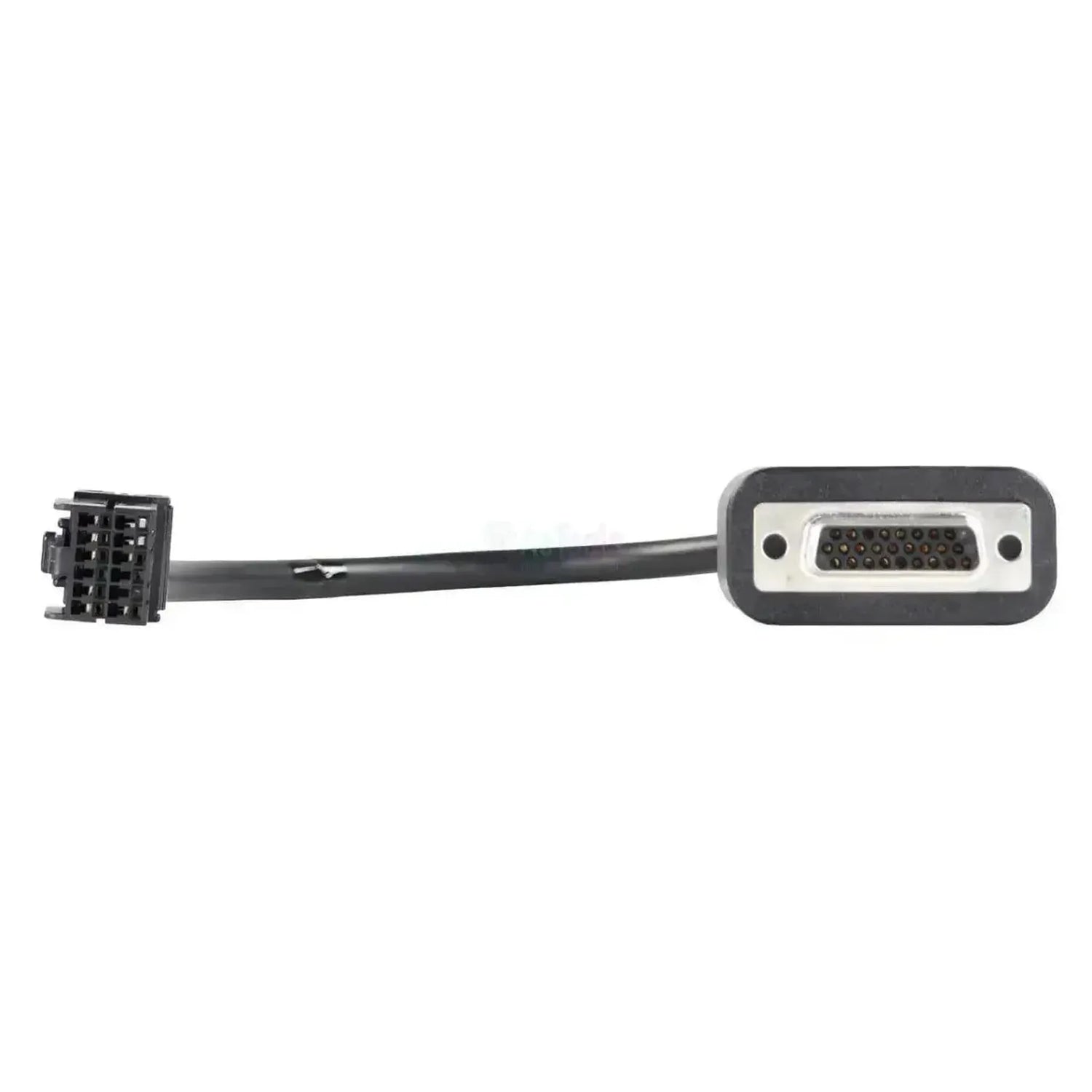

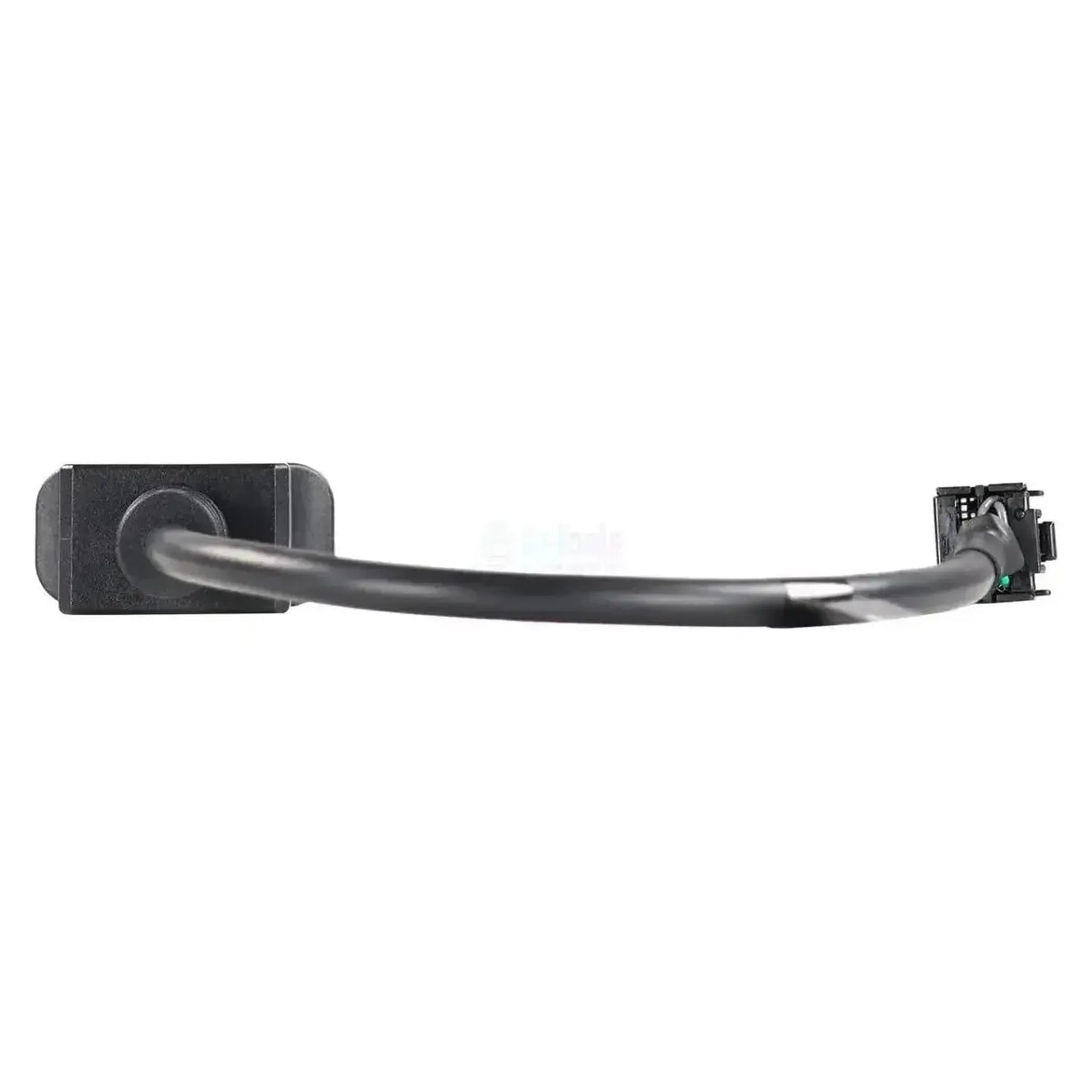

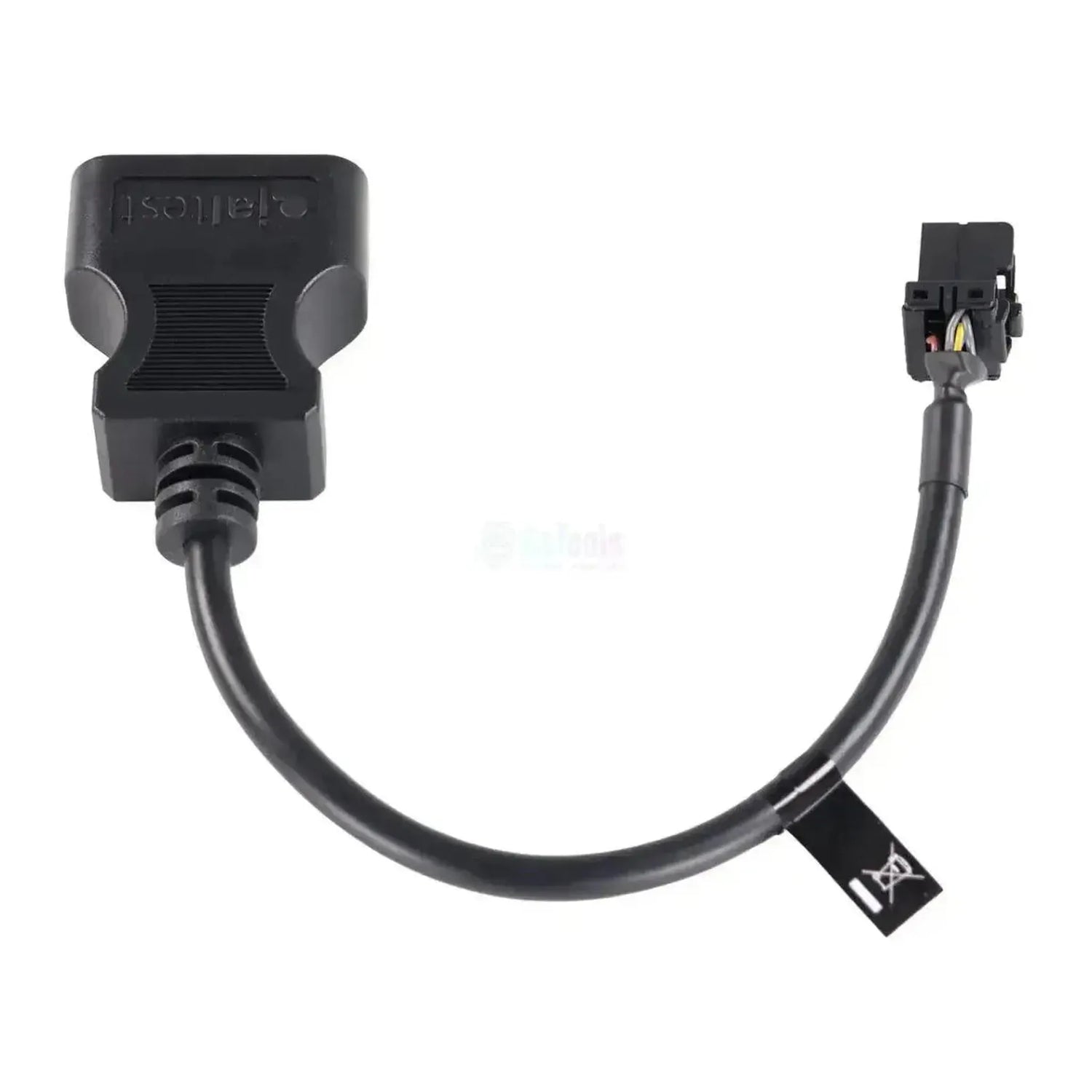

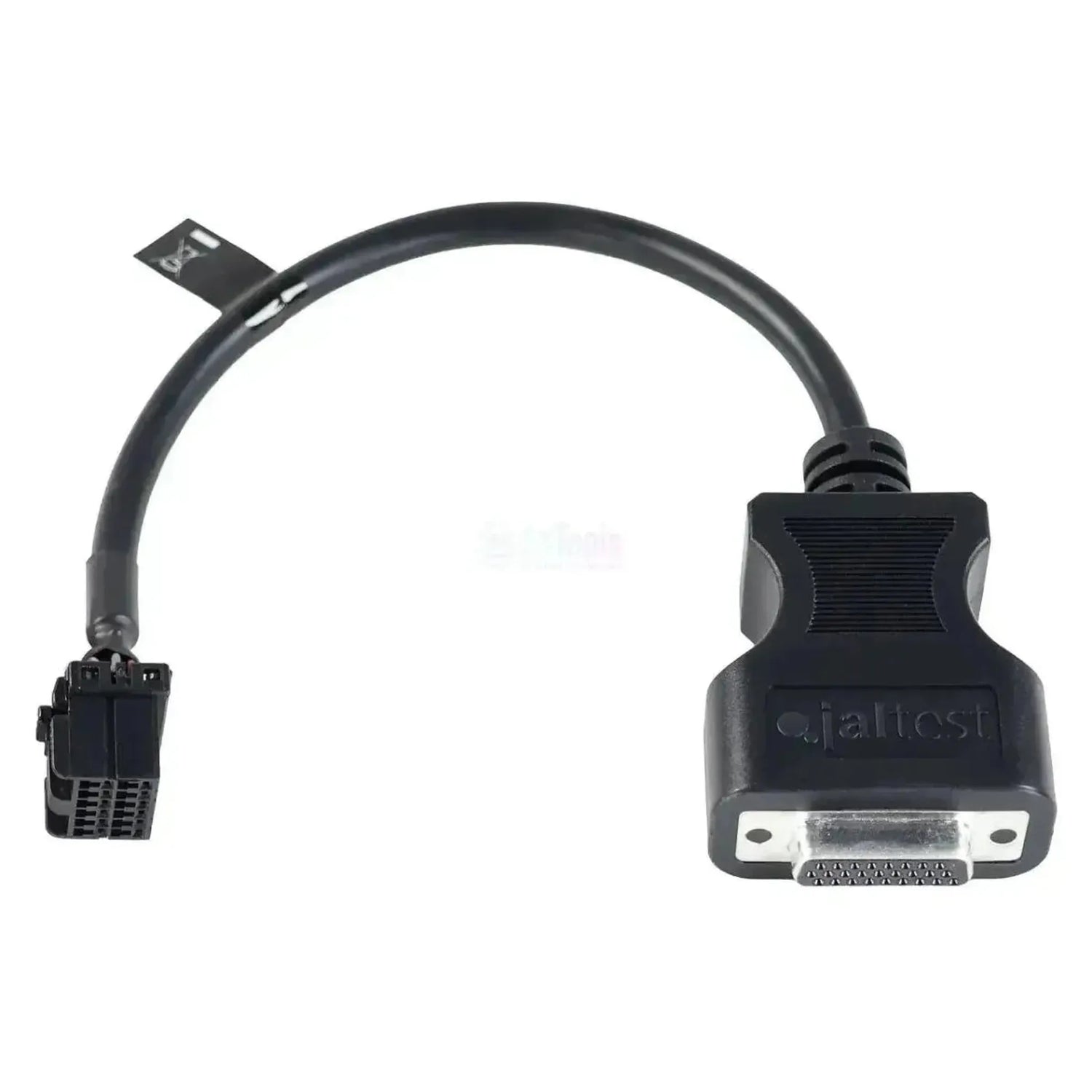

Το Jaltest JDC565.9 συνδέει τη διάταξη διάγνωσης 12-ακίδων των ανυψωτικών που διαθέτουν τα εσωτερικά μεταφορικά προγράμματα της Mitsubishi και της Caterpillar, με την είσοδο OBD2 16-ακίδων του καλωδίου διάγνωσης Jaltest. Στην πλευρά του μηχανήματος βρίσκεται ο 12-ακίδος σύνδεσμος, εσωτερικά ή κάτω από το κάθισμα του χειριστή. στην πλευρά της διεπαφής, το περίβλημα OBD2. Το καλώδιο έχει μήκος 30 cm και προδιαγράφεται για το Jaltest Link V9. Και τα δύο εμπορικά σήματα μοιράζονται αυτή τη διασύνδεση, γεγονός που σημαίνει ότι ένα μόνο καλώδιο επαρκεί για τα δύο.

Μόλις πραγματοποιηθεί η σύνδεση, το καλώδιο ανοίγει τη γραμμή διάγνωσης προς τις μονάδες ελέγχου του ανυψωτικού μηχανήματος. Το λογισμικό Jaltest φθάνει στον κεντρικό υπολογιστή VCM4, VCM6 και VCM15DN και το όργανο πίνακα MP, και στα βαρύτερα μοντέλα και στον έλεγχο κινητήρα 1204E και 1204F με την επεξεργασία καυσαερίων SCR/DEF. Αυτό που θα βρείτε διαφέρει σημαντικά ανάλογα με το μοντέλο: στα ελαφρύτερα ανυψωτικά μηχανήματα παραμένει στον κεντρικό υπολογιστή και το όργανο πίνακα, ενώ τα βαρύτερα μοντέλα έχουν και τον έλεγχο κινητήρα. Το καλώδιο εμπίπτει στο Jaltest MHE.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Ένα καλώδιο για δύο κατασκευαστές: Το Jaltest καλύπτει τόσο τη Mitsubishi όσο και τη Caterpillar με αυτή τη σύνδεση στη δέσμη MHE.

✔Φθάνει στον κεντρικό υπολογιστή (VCM4, VCM6 και VCM15DN), όπου βρίσκονται κωδικοί σφάλματος, τιμές μέτρησης και συντήρηση.

✔Στα βαρύτερα μοντέλα και ο έλεγχος κινητήρα (1204E και 1204F) και η επεξεργασία καυσαερίων (SCR/DEF).

✔Στη Caterpillar καλύπτει όχι μόνο ανυψωτικά μηχανήματα, αλλά και τις ανυψωτικές μηχανές TH και TL από το ίδιο πρόγραμμα.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Δεν έχει κάθε μοντέλο έλεγχο κινητήρα στη δέσμη: Στα FD40N και FD50(C)N υπάρχουν μόνο ο κεντρικός υπολογιστής και το όργανο πίνακα, ενώ στο FD100N2 υπάρχουν οι ελέγχοι κινητήρα.

✕Η συντήρηση απουσιάζει από το όργανο πίνακα (MP) και από τον έλεγχο κινητήρα 1204F (PDL)· ο τελευταίος δεν έχει επίσης πρόσθετες ενέργειες.

✕Μόνο για τη σύνδεση 12 pins: Mitsubishi και Caterpillar διαθέτουν εντός του ίδιου προγράμματος και μηχανήματα με διαφορετικό βύσμα.

✕Αυτή η έκδοση έχει καθοριστεί για το Jaltest Link V9.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης προσεγγίζετε με το λογισμικό Jaltest τις μονάδες ελέγχου του ανυψωτικού μηχανήματος. Ποια συστήματα είναι παρόντα διαφέρει ανάλογα με το μοντέλο και την έκδοση. Οι παρακάτω μονάδες προέρχονται από τη δέσμη Jaltest MHE για Mitsubishi και Caterpillar.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

VCM4, VCM6 και VCM15DN, κεντρικός υπολογιστής: Ο υπολογιστής του ανυψωτικού μηχανήματος, με κωδικούς σφάλματος, τιμές μέτρησης, δεδομένα της μονάδας ελέγχου και συντήρηση.
MP, όργανο πίνακα: Κωδικοί σφάλματος, τιμές μέτρησης και δεδομένα της μονάδας ελέγχου· η συντήρηση δεν βρίσκεται εδώ στον πίνακα.
1204E (J1939) και 1204F (J1939), έλεγχος κινητήρα: Στα βαρύτερα μοντέλα, με κωδικούς σφάλματος, τιμές μέτρησης, δεδομένα της μονάδας ελέγχου και συντήρηση· στο 1204F J1939 και πρόσθετες ενέργειες.
1204F (PDL), έλεγχος κινητήρα: Κωδικοί σφάλματος, τιμές μέτρησης και δεδομένα της μονάδας ελέγχου, χωρίς συντήρηση.
SCR/DEF, επεξεργασία καυσαερίων: Κωδικοί σφάλματος, τιμές μέτρησης και δεδομένα της μονάδας ελέγχου.

Τι μπορείτε να κάνετε

Ανάγνωση κωδικών σφάλματος: Ανάγνωση της μνήμης σφάλματος των συνδεδεμένων μονάδων ελέγχου, με περιγραφή της δυσλειτουργίας.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές αισθητήρα ανά μονάδα ελέγχου, με τη δυνατότητα ρύθμισης ορίων συναγερμού.
Συμβουλευτείτε τη συντήρηση: Τα διαστήματα συντήρησης και τις εργασίες που πρέπει να εκτελεστούν, στον κεντρικό υπολογιστή και τον έλεγχο κινητήρα.
Εκτέλεση πρόσθετων ενεργειών: Μόνο στον έλεγχο κινητήρα 1204F στην έκδοση J1939.

Συμβατά σκάφη και εφαρμογές

Καθοριστικό είναι το βύσμα, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε οποιοδήποτε μηχάνημα Mitsubishi ή Caterpillar με τη σύνδεση διάγνωσης 12 pins. Τις παρακάτω σειρές το Jaltest τις καλύπτει στη δέσμη MHE· τον αριθμό των θέσεων ακίδων στο βύσμα τον μετράτε στη θέση του χειριστή ο ίδιος.

Mitsubishi (οριοθέτηση):

Σειρά FB: ηλεκτρικά ανυψωτικά μηχανήματα, μεταξύ άλλων FB13(C)PN(T), FB14(C)N2(T), FB15(C)PN(T), FB16(C)N(T) και FB20K έως FB35K
Σειρά FD: ανυψωτικά μηχανήματα πετρελαίου, μεταξύ άλλων FD15N, FD20N, FD40N, FD50(C)N, FD70N(M) και FD100N2
Σειρά FG και FGC: ανυψωτικά μηχανήματα αερίου, μεταξύ άλλων FG15N, FG20N, FG40N, FG50(C)N, FGC15N και FGC35K

Caterpillar (οριοθέτηση):

Ανυψωτικά μηχανήματα: τις σειρές C, P, E, DP, EP, GC και GP
Ανυψωτικές μηχανές: τις σειρές TH και TL

💡

Καλό να ξέρετε: Η σύνδεση διάγνωσης αυτών των ανυψωτικών μηχανημάτων βρίσκεται συνήθως μέσα ή κάτω από τη θέση του χειριστή. Mitsubishi και Caterpillar διαθέτουν εκτός αυτής της έκδοσης 12 pins και μηχανήματα με διαφορετικό βύσμα. Ελέγξτε αυτό στο ίδιο το μηχάνημα πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC565.9) | Mitsubishi/Caterpillar 12-pins OBD – 16-pins OBD2 Καλώδιο προσαρμογής | Ανυψωτικά και ανυψωτικά μηχανήματα

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC565.9
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Ανυψωτικά μηχανήματα Mitsubishi και Caterpillar
Μήκος	30 cm
Διεπαφή	Jaltest Link V9
Σύνδεση πλευράς κινητήρα	12-pins OBD
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	VCM4, VCM6 και VCM15DN (κεντρικός υπολογιστής), MP (όργανο πίνακα), 1204E και 1204F (έλεγχος κινητήρα), SCR/DEF
Κατηγορία	Ανυψωτικά και μηχανήματα χειρισμού φορτίων
Ενότητα Jaltest	Jaltest MHE
