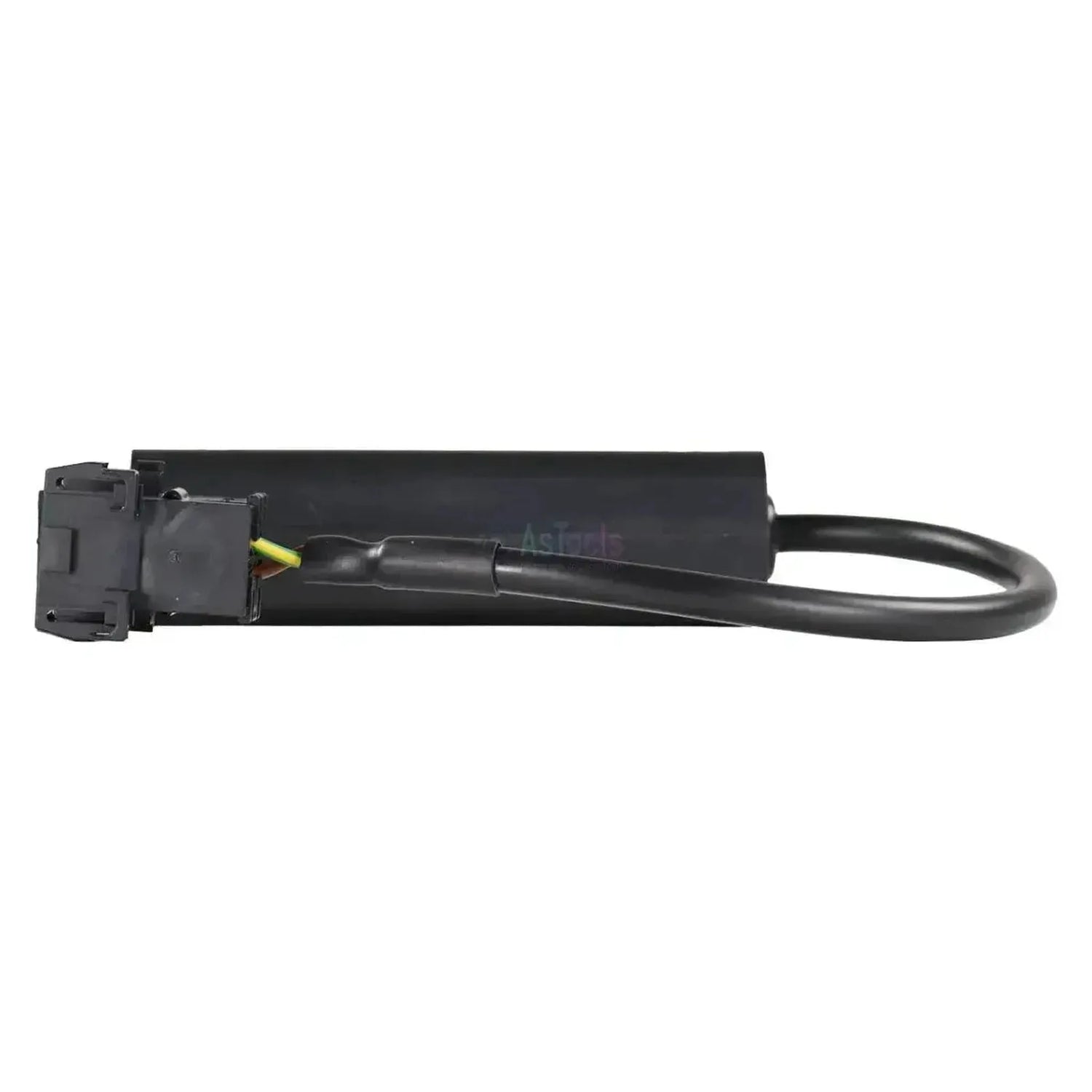

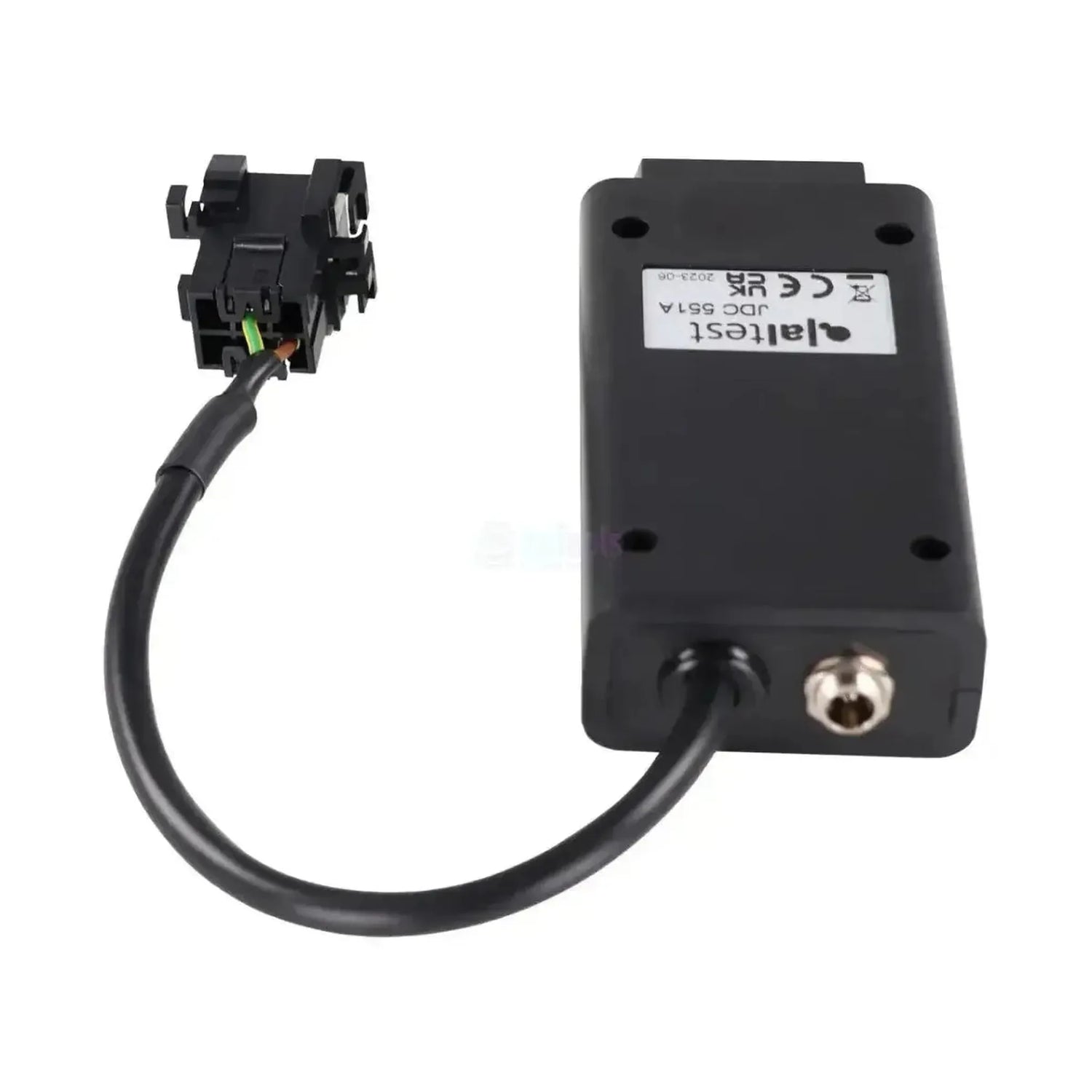

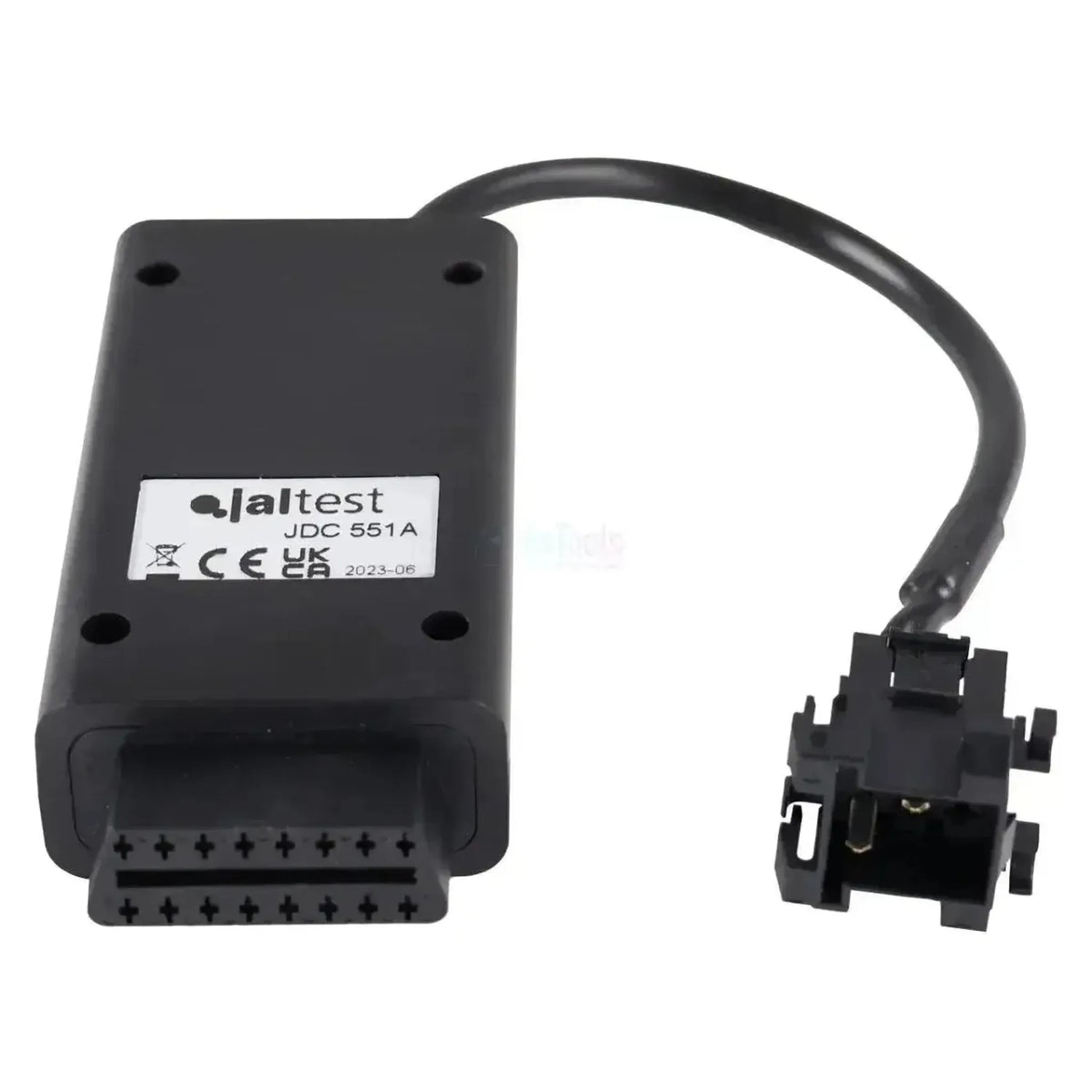

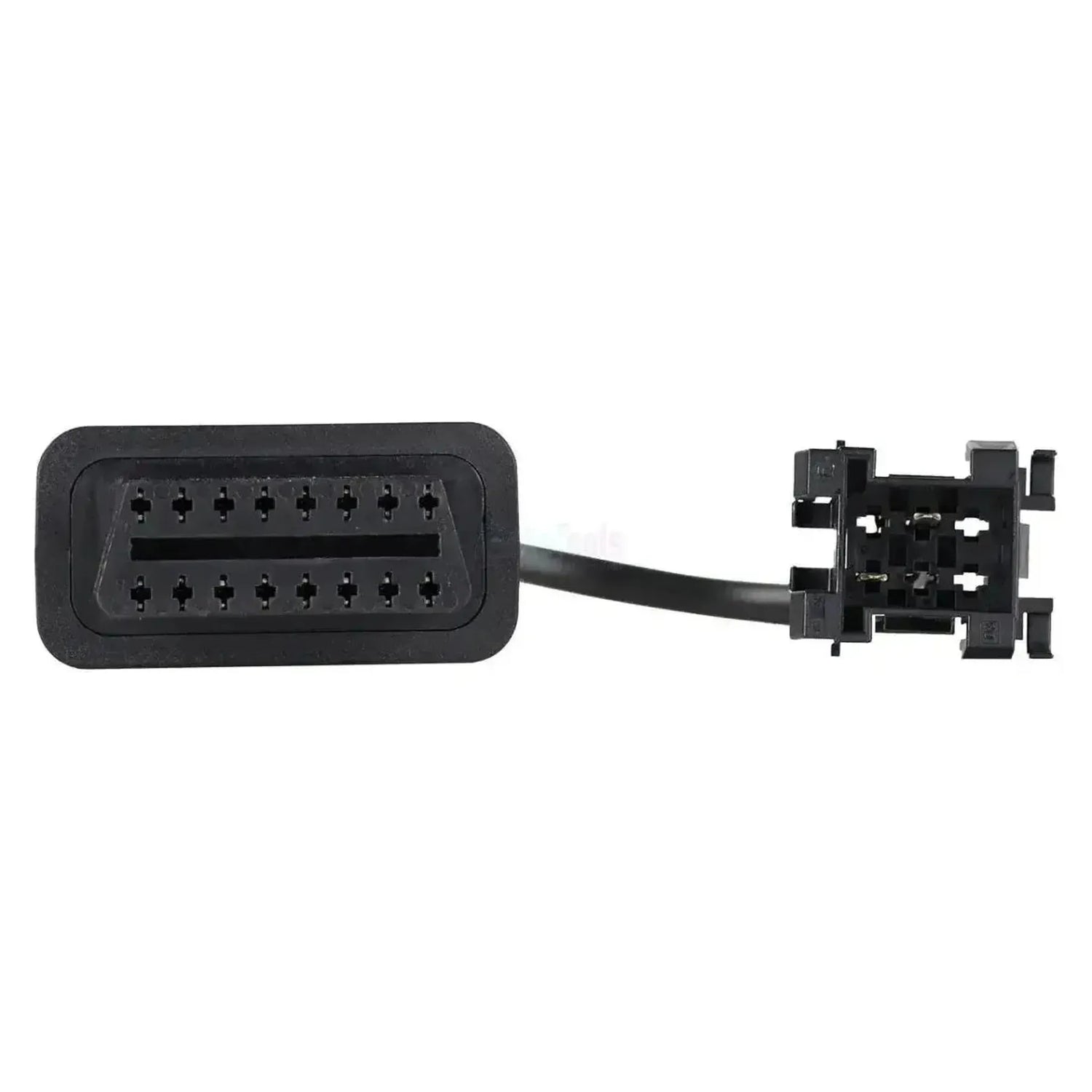

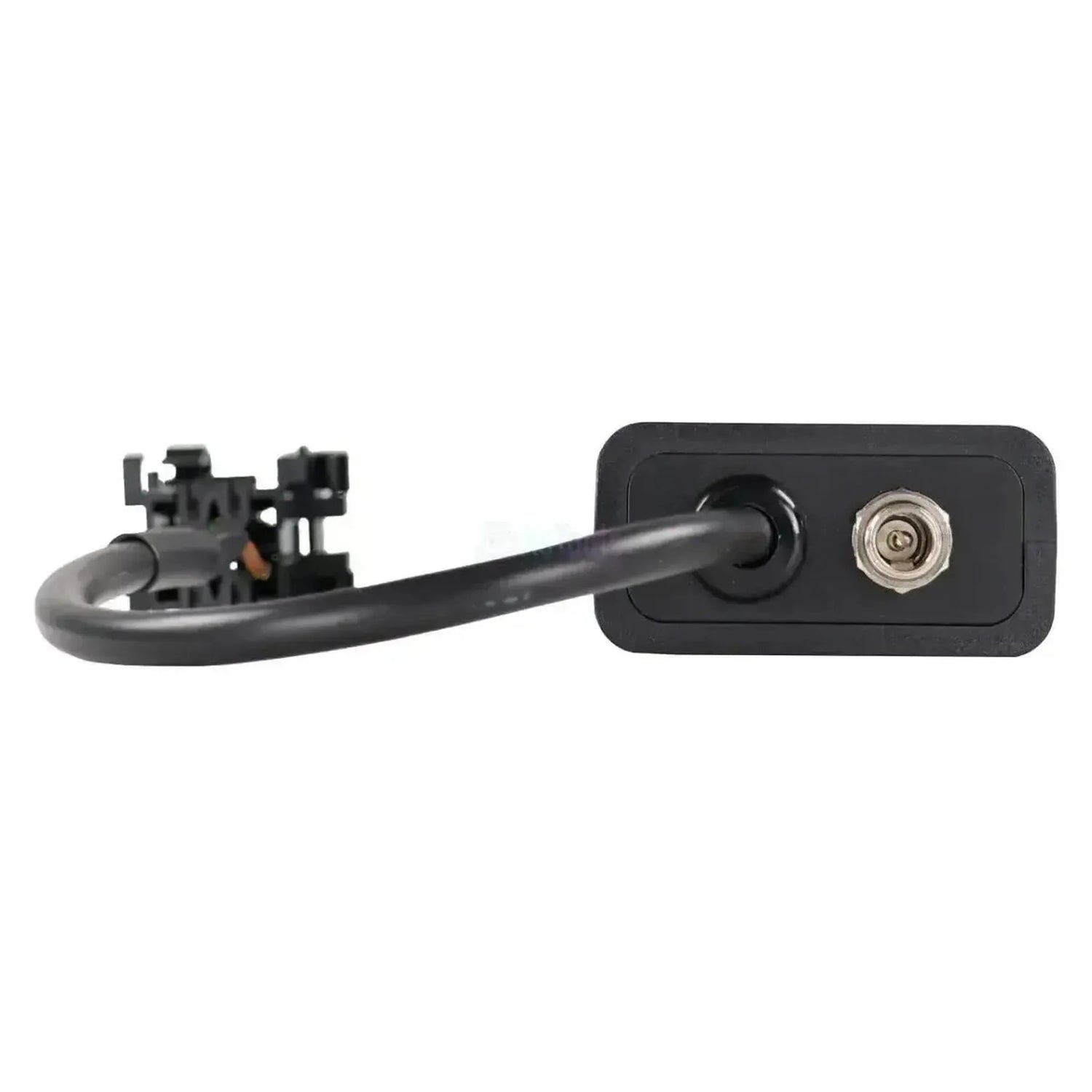

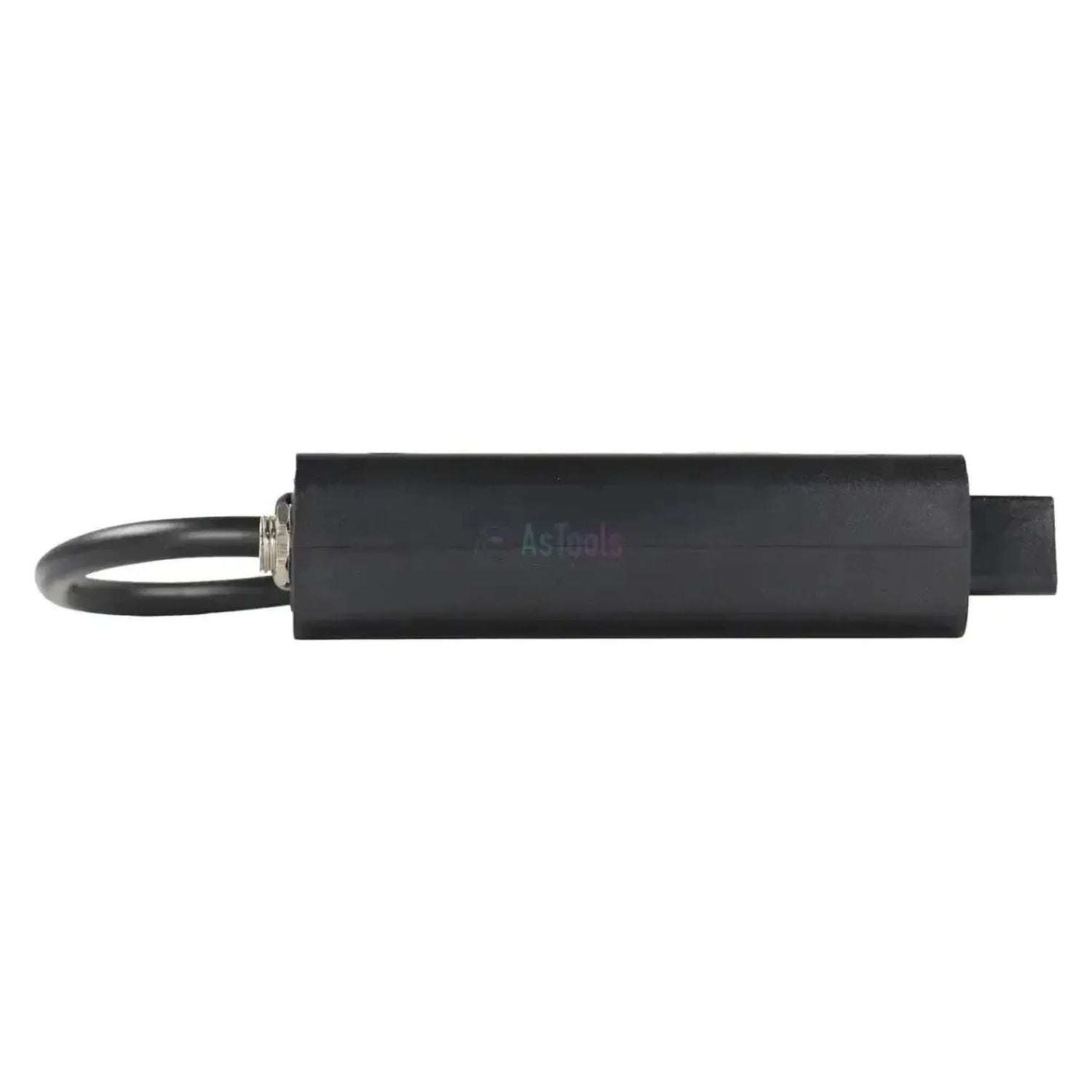

Jaltest (JDC551A) | Liebherr 6-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης απευθύνεστε με το λογισμικό Jaltest στον υπολογιστή μηχανής, τη ρύθμιση κινητήρα και στους γερανούς επίσης τη μετάδοση, το σύστημα πέδησης και τη μετα-επεξεργασία. Ποιες μονάδες είναι παρούσες διαφέρουν σημαντικά ανά τύπο μηχανής και γενιά. Οι ακόλουθες μονάδες προέρχονται από την κάλυψη Liebherr.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

• MCM, υπολογιστής μηχανής: Ο υπολογιστής μηχανής των εκσκαφέων τύπου R, με κωδικούς σφάλματος, τιμές μέτρησης και δεδομένα συντήρησης, αλλά χωρίς δεδομένα μονάδας ελέγχου.
• UEC3 και Master4 (Ethernet / RS232), υπολογιστής μηχανής: Οι κύριοι υπολογιστές των φορτωτών τροχών τύπου L.
• ECU2-HD, ECU3, LIDEC1 και LH ECU UPCR, ρύθμιση κινητήρα: Οι ρυθμίσεις κινητήρα Liebherr στις μηχανές.
• MR/PLD, ρύθμιση κινητήρα με σύστημα κεντρικής αντλίας: Η παλαιότερη ρύθμιση κινητήρα στους κινητούς γερανούς τύπου LTM.
• ADM και ADM 3, διεπαφή ρύθμισης κινητήρα: Ο σύνδεσμος μεταξύ της ρύθμισης του κινητήρα και του ελέγχου της μηχανής στους κινητούς γερανούς τύπου LTM.
• AS Tronic, TraXon, GSII και Ecomat 1, ρύθμιση μετάδοσης: Οι ρυθμίσεις μετάδοσης και κιβωτίου ταχυτήτων των κινητών γερανών τύπου LTM.
• ABS D/E και ABS/ASR E (CAN), σύστημα αντιολίσθησης: Το σύστημα πέδησης των κινητών γερανών τύπου LTM.
• EST-42, Retarder Voith και VERA, ρύθμιση ρετάρντερ: Οι ρυθμίσεις ρετάρντερ των κινητών γερανών τύπου LTM.
• SCR Bluetec, μετα-επεξεργασία καυσαερίων: Η ρύθμιση μετα-επεξεργασίας στις παραλλαγές LTM που είναι εξοπλισμένες για αυτό.

Τι μπορείτε να κάνετε

• Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με περιγραφή του εντοπισθέντος σφάλματος.
• Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που είναι συνδεδεμένοι στη μονάδα ελέγχου, σε αριθμούς και γράφημα.
• Προβολή δεδομένων συντήρησης: Σε ορισμένους υπολογιστές μηχανής MCM και τις ρυθμίσεις κινητήρα ECU2-HD, ECU3 και LIDEC1.
• Εκτέλεση συμπληρωματικών ενεργειών: Στη μετα-επεξεργασία SCR των κινητών γερανών τύπου LTM.
• Προβολή διαγνωστικών προειδοποιήσεων: Σε ορισμένες διεπαφές ρύθμισης κινητήρα ADM και τη ρύθμιση μεταγωγής GSII.

Συμβατά σκάφη και εφαρμογές

Καθοριστικός παράγοντας είναι ο σύνδεσμος και όχι ο τύπος της μηχανής. Αυτό το καλώδιο ταιριάζει σε οποιαδήποτε μηχανή Liebherr με τη ορθογωνική 6-pin διαγνωστική θύρα. Αυτή βρίσκεται στη καμπίνα ή στο μηχανικό θάλαμο και αναγνωρίζεται από το μαύρο περίβλημα με κλιπ κλειδώματος. Οι παρακάτω σειρές περιλαμβάνονται στην κάλυψη του Jaltest OHW.

Liebherr:

• R 900 B / R 924 B Litronic εκσκαφείς τροχών: (περίπου 1998 - 2003)
• R 900 C / R 9xx C Litronic εκσκαφείς τροχών: (περίπου 2003 - 2007)
• A 900 B / A 9xx B Litronic κινητοί εκσκαφείς (A 309 έως A 934 C): (περίπου 1998 - 2003)
• Φορτωτές τροχών σειράς L (L 538 έως L 586)
• Ντόζες ερπυστριών σειράς PR (PR 724 έως PR 776)
• Μηχανές φόρτωσης σειράς LH (LH 18 έως LH 80)
• Κινητοί γερανοί σειράς LTM (LTM 1030 έως LTM 1750)
• Αυτοφόρτωτοι TA 230 / TA 240

Περιεχόμενα συσκευασίας

• 1x Jaltest (JDC551A) | Liebherr 6-pin OBD – 16-pin OBD2 Μετατροπικό καλώδιο | Εξοπλισμός εξωτερικού χώρου και κατασκευών
