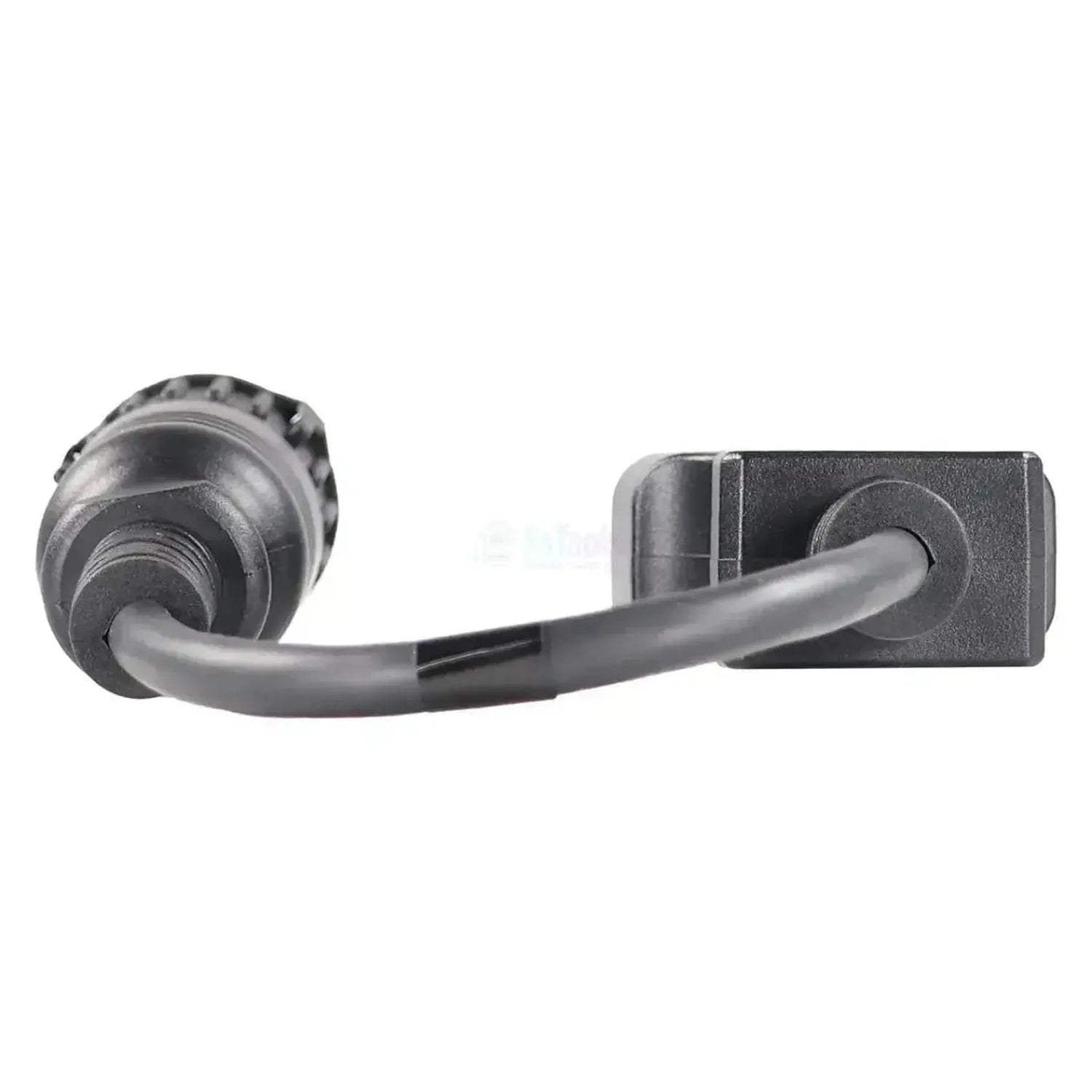

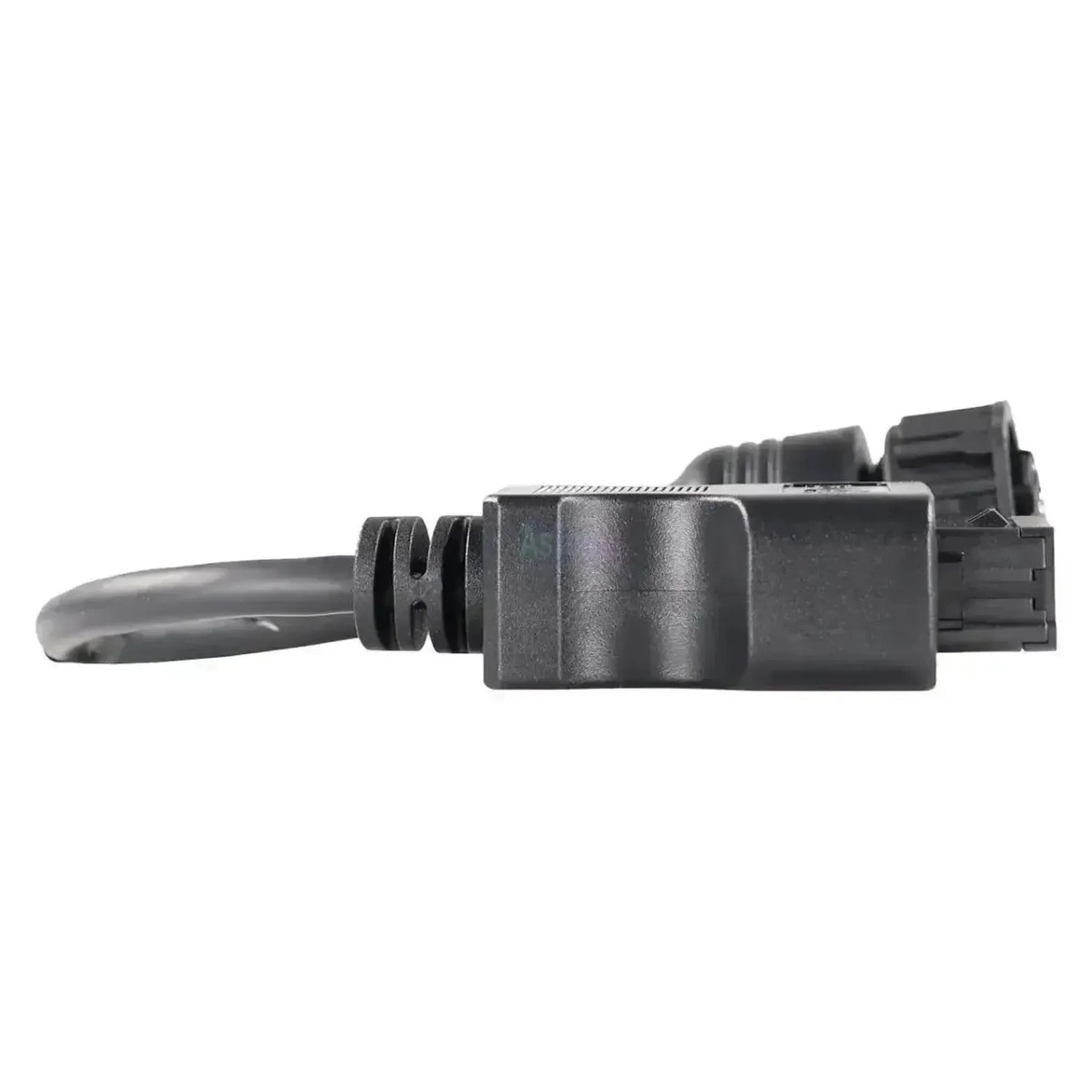

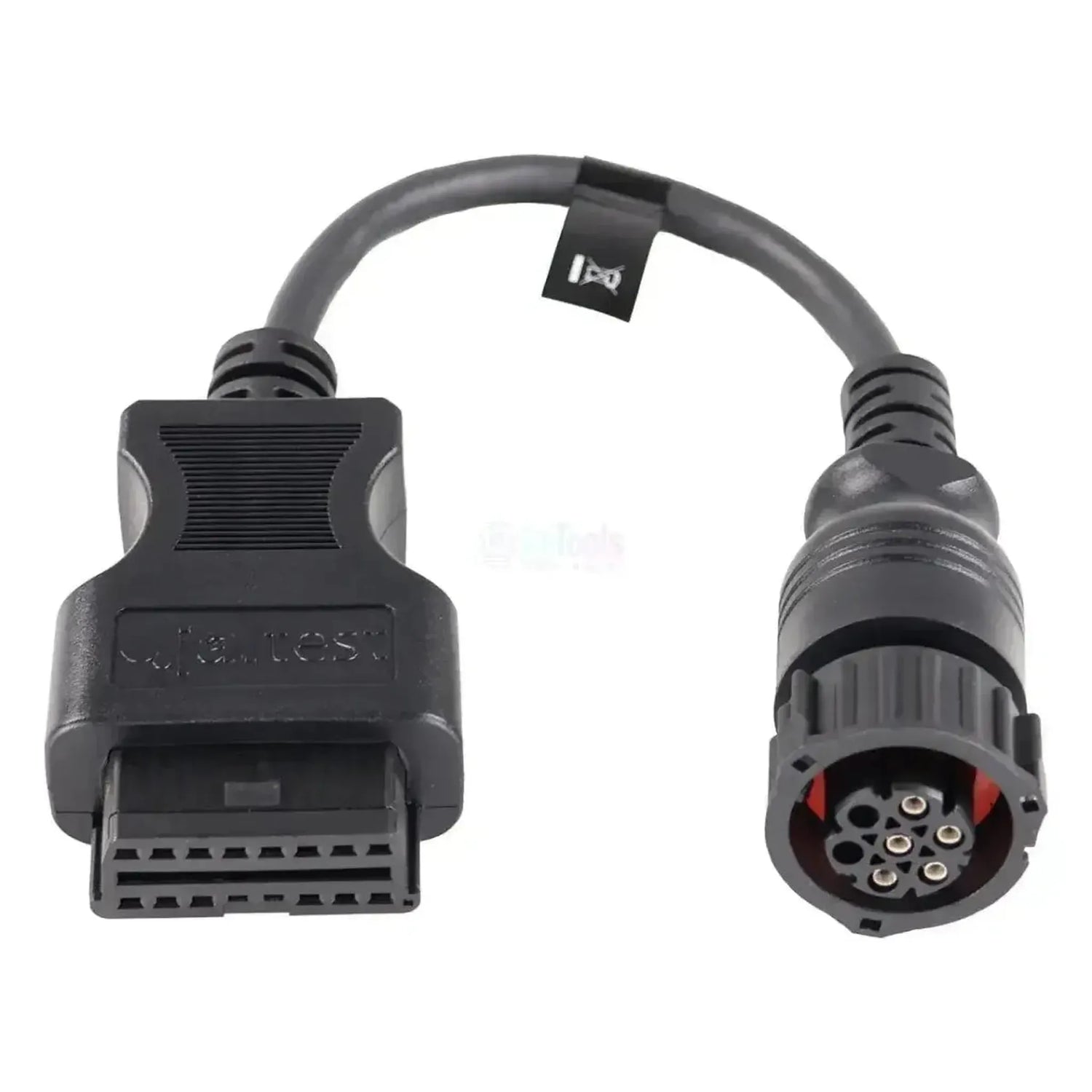

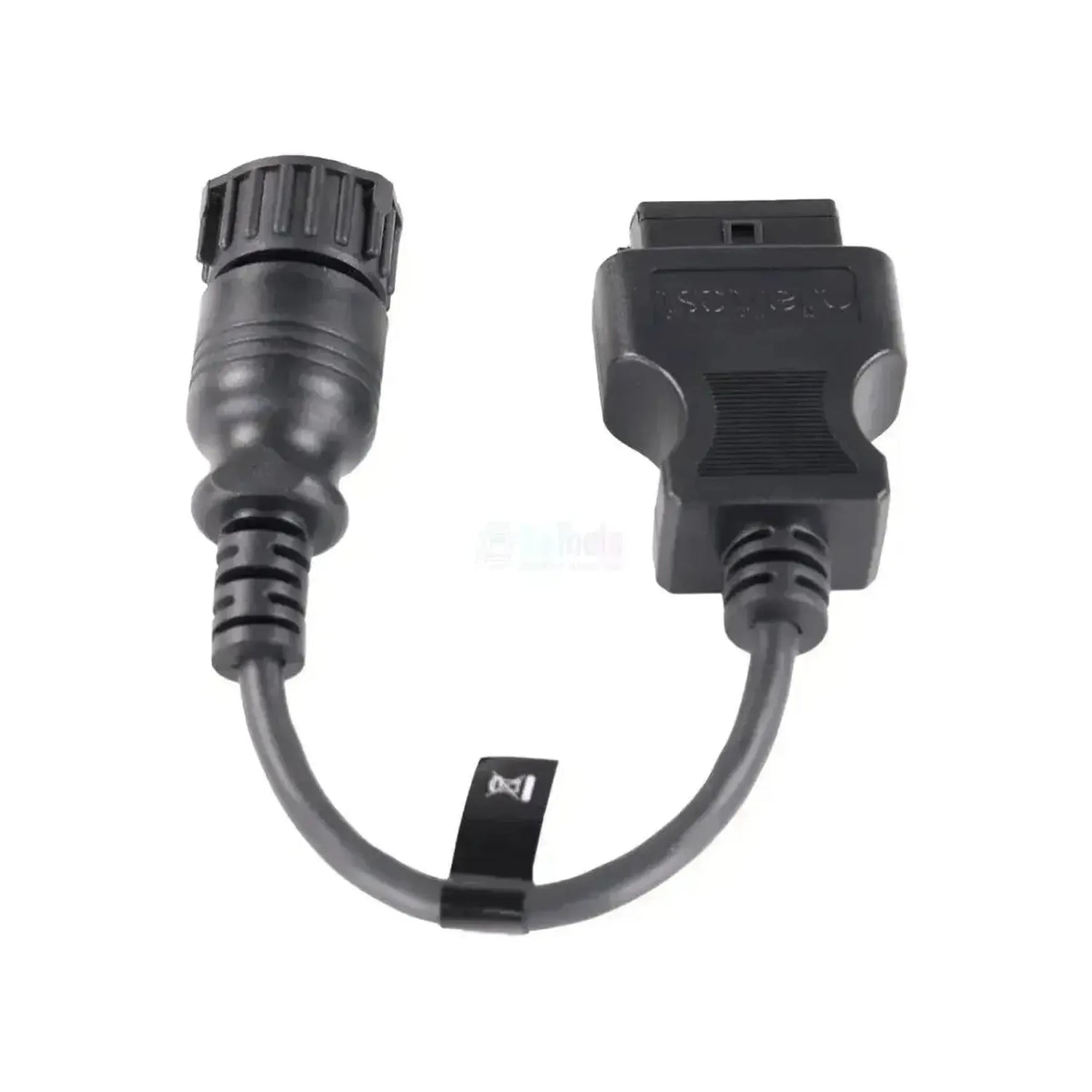

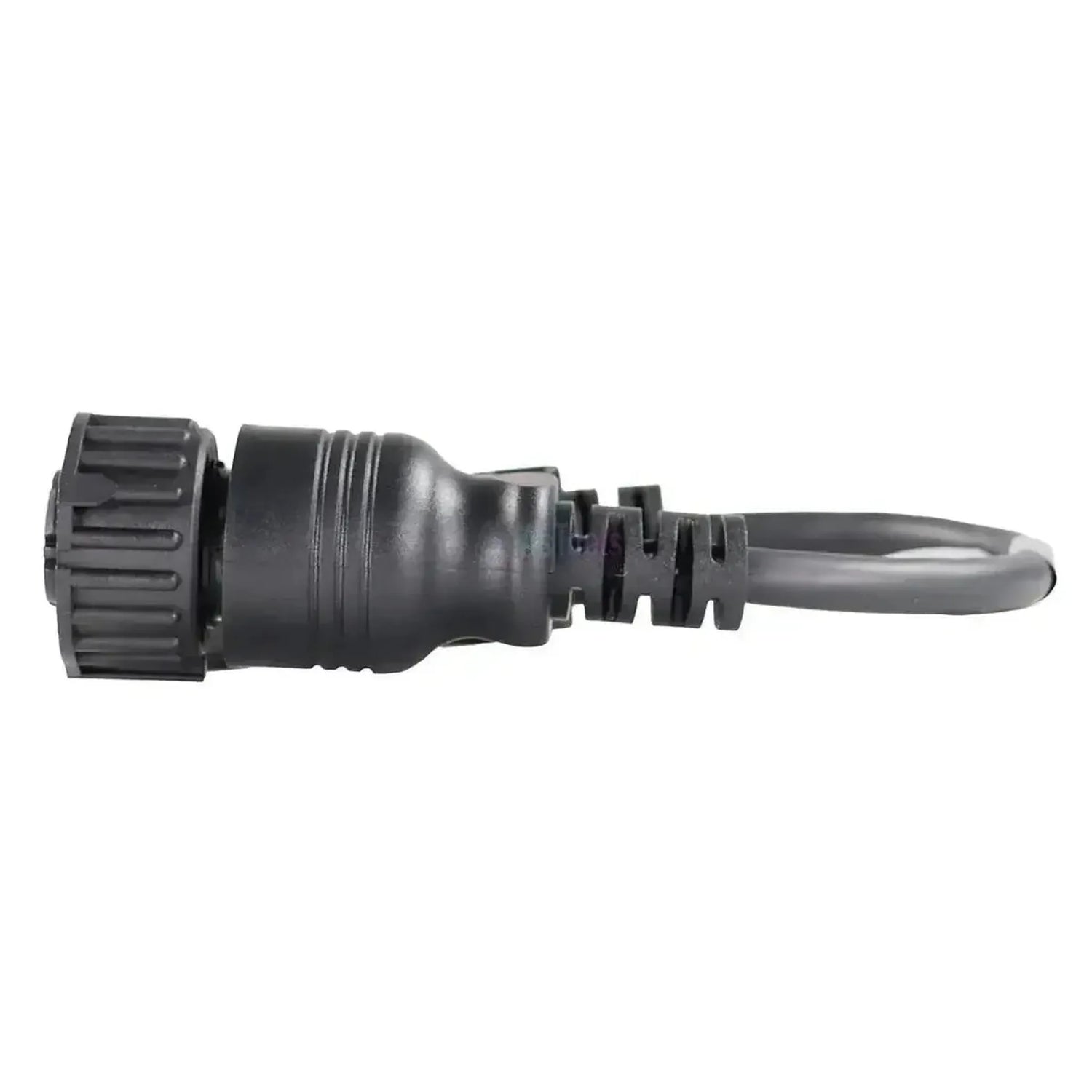

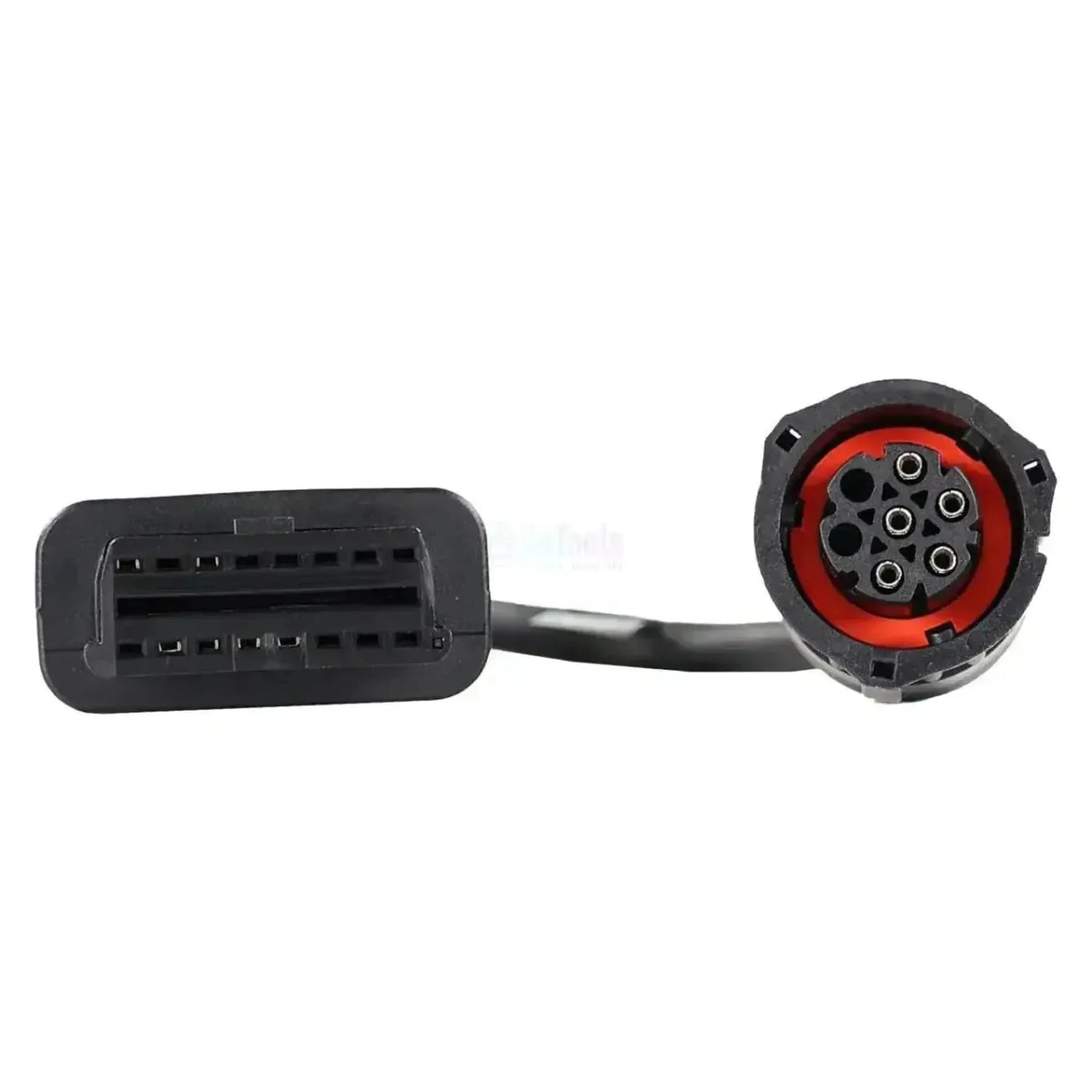

Το Jaltest JDC552A είναι το καλώδιο διάγνωσης για περονοφόρα Linde. συνδέει τη στρογγυλή 7-ακίδη σύνδεση στην είσοδο 16-ακίδη OBD2 του καλωδίου διάγνωσης Jaltest. Στο πλευρό του οχήματος βρίσκεται ο αρχικός στρογγυλός 7-ακίδης σύνδεσμος, ο οποίος βρίσκεται στο θάλαμο χειρισμού του περονοφόρου. στο πλευρό της διεπαφής βρίσκεται ο 16-ακίδης φις OBD2 του Jaltest Link.
Με αυτή τη σύνδεση, το εξοπλισμό Jaltest διαβάζει το πλήρες δίκτυο Linde CAN: εκτός από τον έλεγχο του κινητήρα, συνδέονται ο έλεγχος κίνησης LTC, ο έλεγχος υδραυλικής ενέργειας LHC, η οθόνη LDC και ο έλεγχος φίλτρου σωματιδίων LPF, και στις ηλεκτρικές σειρές οι ενότητες ισχύος HPM και TPM. Στις περιπτώσεις LTC, LHC και LDC, οι μετρούμενες τιμές είναι περιορισμένες, ενώ οι έλεγχοι ντιζέλ κινητήρα παρέχουν τη μεγαλύτερη λίστα. Το εσωτερικό εξοπλισμό χειρισμού υλικών δεν υπόκειται ποτέ σε υποχρέωση OBD, γι' αυτό η Linde χρησιμοποιεί αυτόν τον σύνδεσμο και σε νεότερες σειρές. Το καλώδιο εμπίπτει στο Jaltest MHE (Material Handling Equipment).
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ
Εφαρμογές και λειτουργίες
Μέσω αυτής της σύνδεσης, το λογισμικό Jaltest προσεγγίζει τις ενότητες ελέγχου του περονοφόρου. Ποια συστήματα υπάρχουν διαφέρει ανά σειρά και κίνηση.
Μονάδες ελέγχου που μπορείτε να προσπελάσετε
- LTC (CAN), Transmission: ο έλεγχος κίνησης του φορτωτή.
- LHC (CAN), Hydraulic System: ο έλεγχος υδραυλικής ενέργειας του ανυψωτικού μηχανισμού.
- LDC (CAN), Instrument cluster: η οθόνη, με τα δεδομένα συντήρησης.
- EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) και EDC 17 CP20 (CPY), Electronic Diesel Control: οι διαδοχικοί έλεγχοι ντιζέλ κινητήρα.
- GCP, Engine Control Module: ο έλεγχος κινητήρα των εκδόσεων αερίου και LPG.
- LPF (CAN), Exhaust gas treatment system: ο έλεγχος φίλτρου σωματιδίων.
- HPM (CAN) και TPM (CAN), Power module: οι ενότητες ισχύος των ηλεκτρικών σειρών.
Τι μπορείτε να κάνετε
- Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με περιγραφή του εντοπισθέντος σφάλματος.
- Προβολή μετρούμενων τιμών: οι τιμές αισθητήρων ανά ενότητα ελέγχου. στις περιπτώσεις LTC, LHC και LDC, η λίστα είναι περιορισμένη.
- Ανάκληση δεδομένων συντήρησης: μέσω της οθόνης LDC και των ελέγχων ντιζέλ κινητήρα, με εξαίρεση του EDC 15 VM.
Συμβατά σκάφη και εφαρμογές
Ο σύνδεσμος είναι καθοριστικός, όχι το μοντέλο. Αυτό το καλώδιο χωρά σε κάθε περονοφόρο Linde με τη στρογγυλή 7-ακίδη σύνδεση διάγνωσης. Οι παρακάτω σειρές περιέχονται στην κάλυψη Jaltest MHE. ποιος σύνδεσμος υπάρχει στο δικό σας περονοφόρο, το ελέγχετε στην τοποθεσία.
Linde:
- Σειρά 392 (H20 - H25 περονοφόρα ντιζέλ/LPG)
- Σειρά 393 (H25 - H35 περονοφόρα ντιζέλ/LPG)
- Σειρά 394 (H40 - H50 περονοφόρα ντιζέλ/LPG)
- Σειρά 396 (H50 - H80 περονοφόρα ντιζέλ/LPG)
- Σειρά 391 (H14 - H20 περονοφόρα ντιζέλ/LPG)
- Σειρά 386 (E12 - E20 ηλεκτρικά περονοφόρα): (περίπου 2006 - 2019)
- Σειρά 387 (E20 - E30 ηλεκτρικά περονοφόρα)
- Σειρά 388 (E35 - E50 ηλεκτρικά περονοφόρα)
Περιεχόμενα συσκευασίας
- 1x Jaltest (JDC552A) | Linde 7-ακίδη OBD – 16-ακίδη OBD2 Καλώδιο προσαρμογής | Εξοπλισμός ανύψωσης και χειρισμού
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα | Jaltest (Cojali) |
| Αριθμός αναφοράς | JDC552A |
| Τύπος | Καλώδιο προσαρμογής |
| Εφαρμογή | Περονοφόρα ντιζέλ, LPG και ηλεκτρικά Linde |
| Σύνδεσμος πλευράς οχήματος | 7-ακίδη OBD |
| Σύνδεση πλευράς διεπαφής | 16-pin OBD2 |
| Μονάδες ελέγχου | LTC, LHC, LDC, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA και CPY), GCP, LPF, HPM και TPM |
| Κατηγορία | Ανυψωτικά και μηχανήματα χειρισμού φορτίων |
| Ενότητα Jaltest | Jaltest MHE (Material Handling Equipment) |
| Μέρος του συνόλου καλωδίων | Σύνολο καλωδίων MHE ανυψωτικών φορτωτών (70002022) |
| Απαιτείται για χρήση | Jaltest Link με έγκυρη άδεια λογισμικού |
