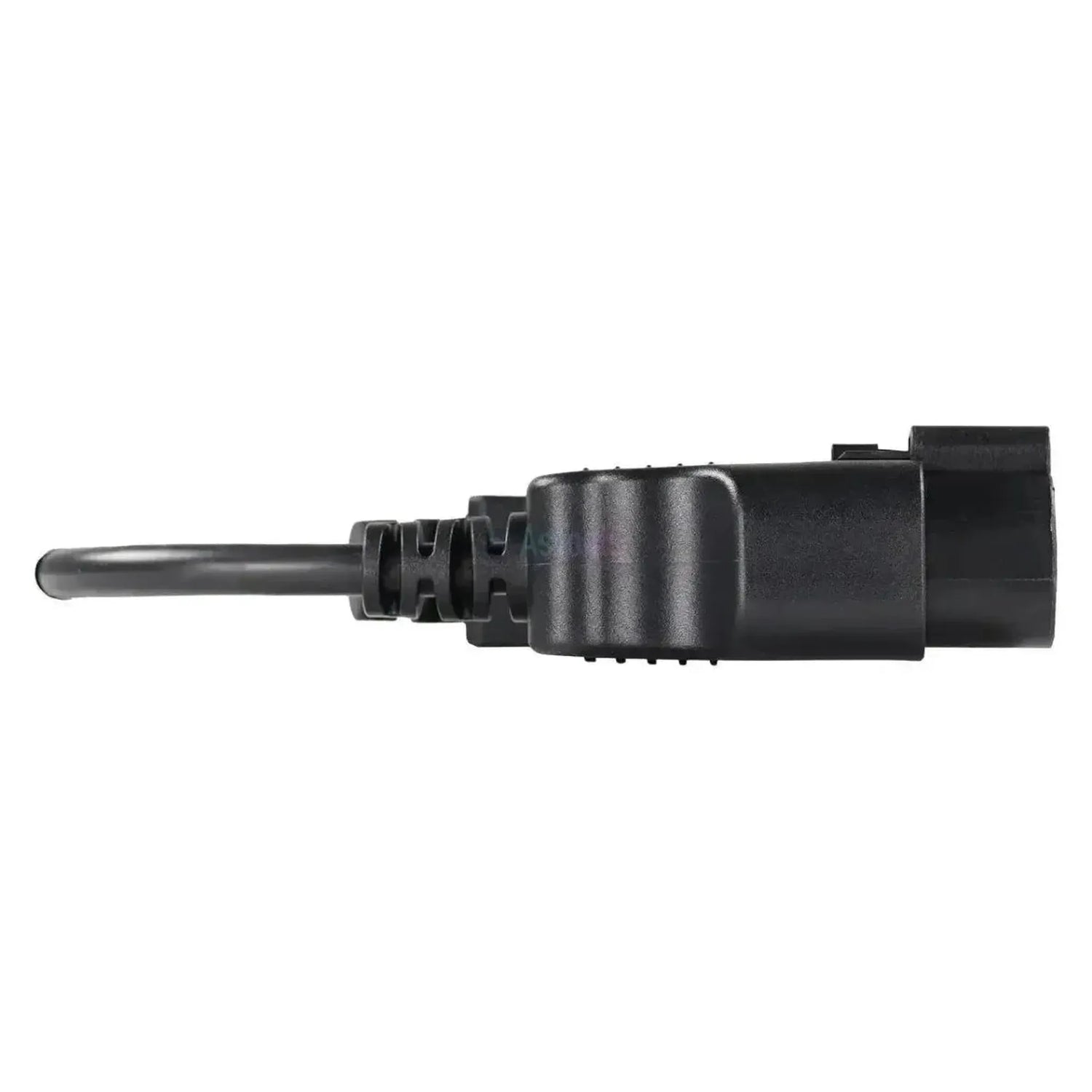

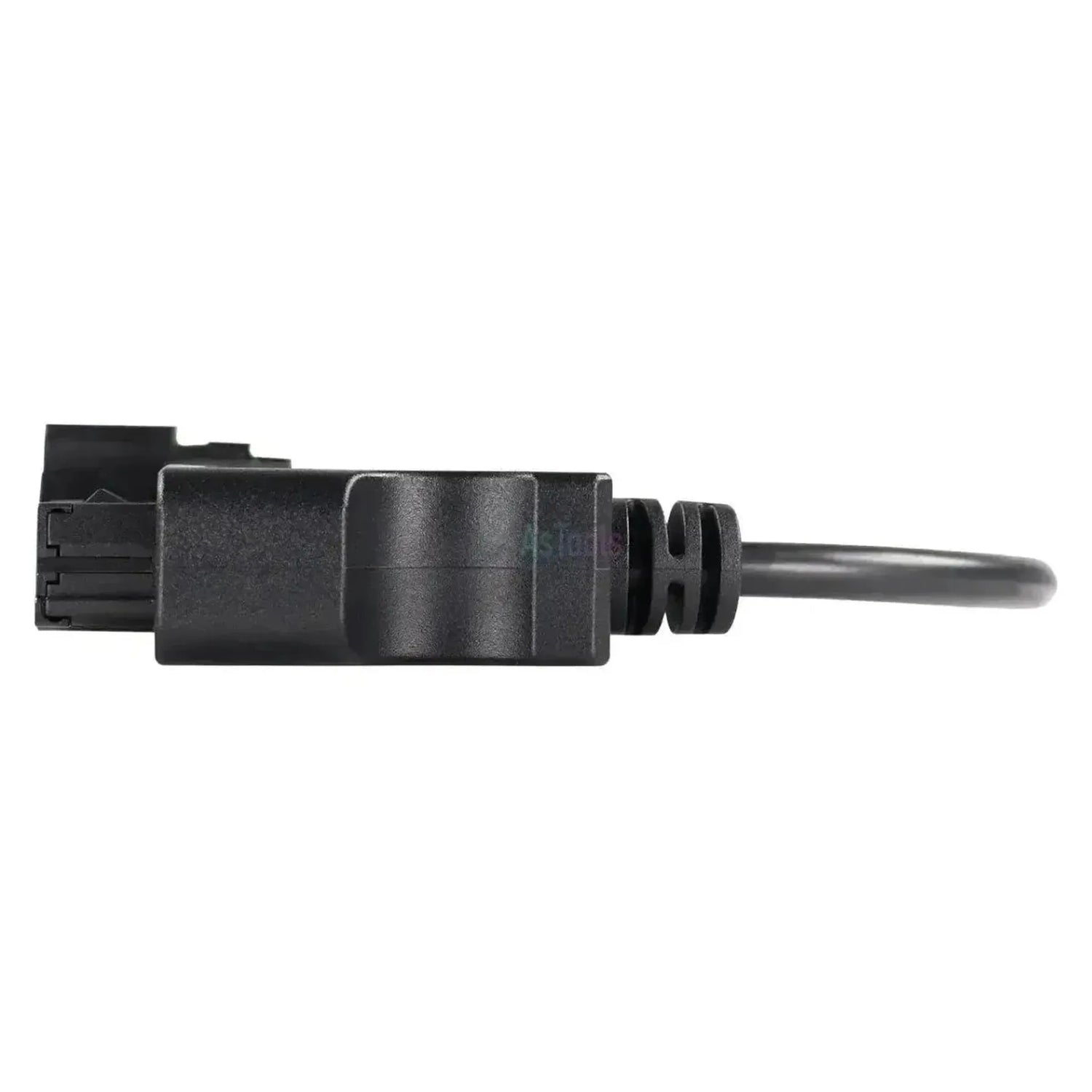

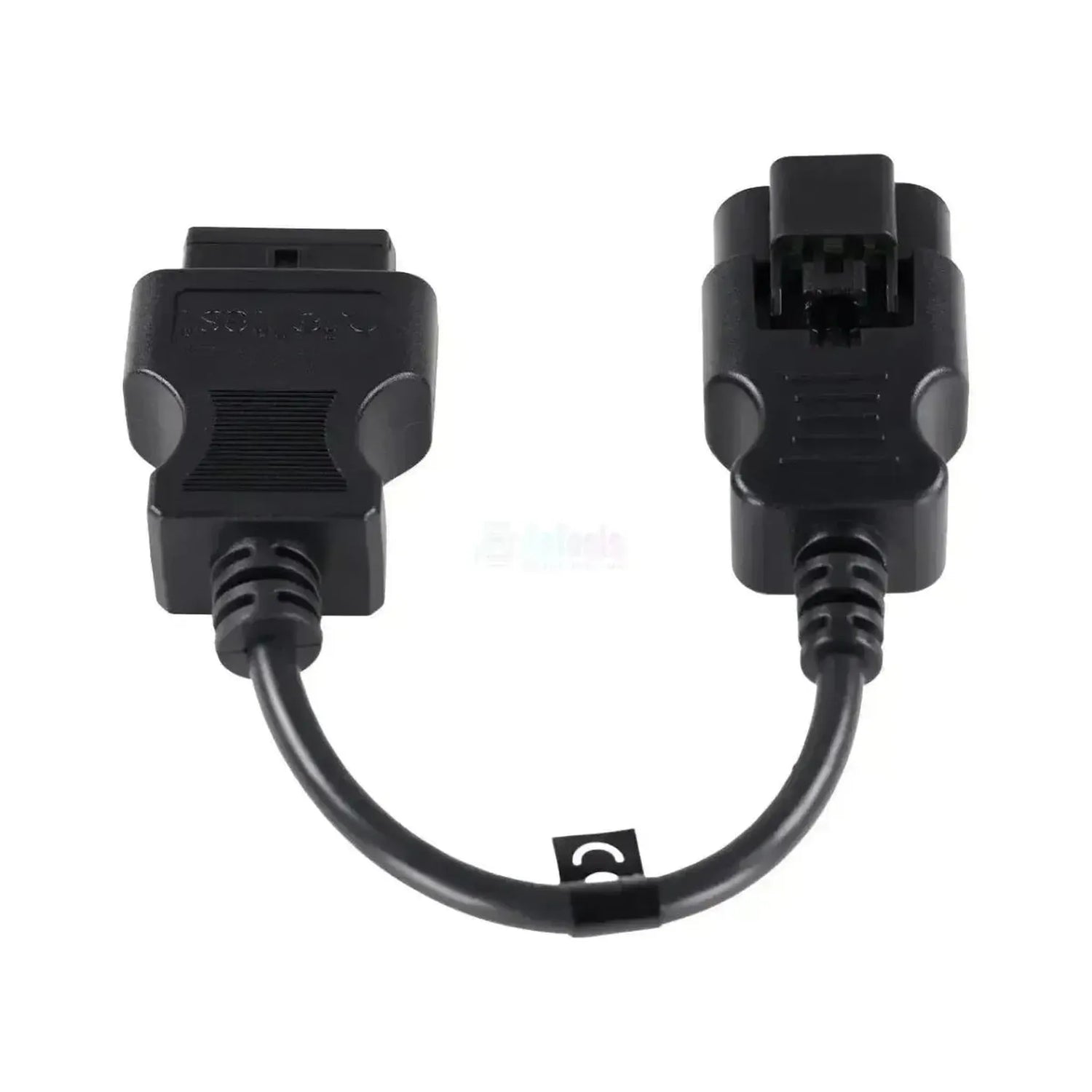

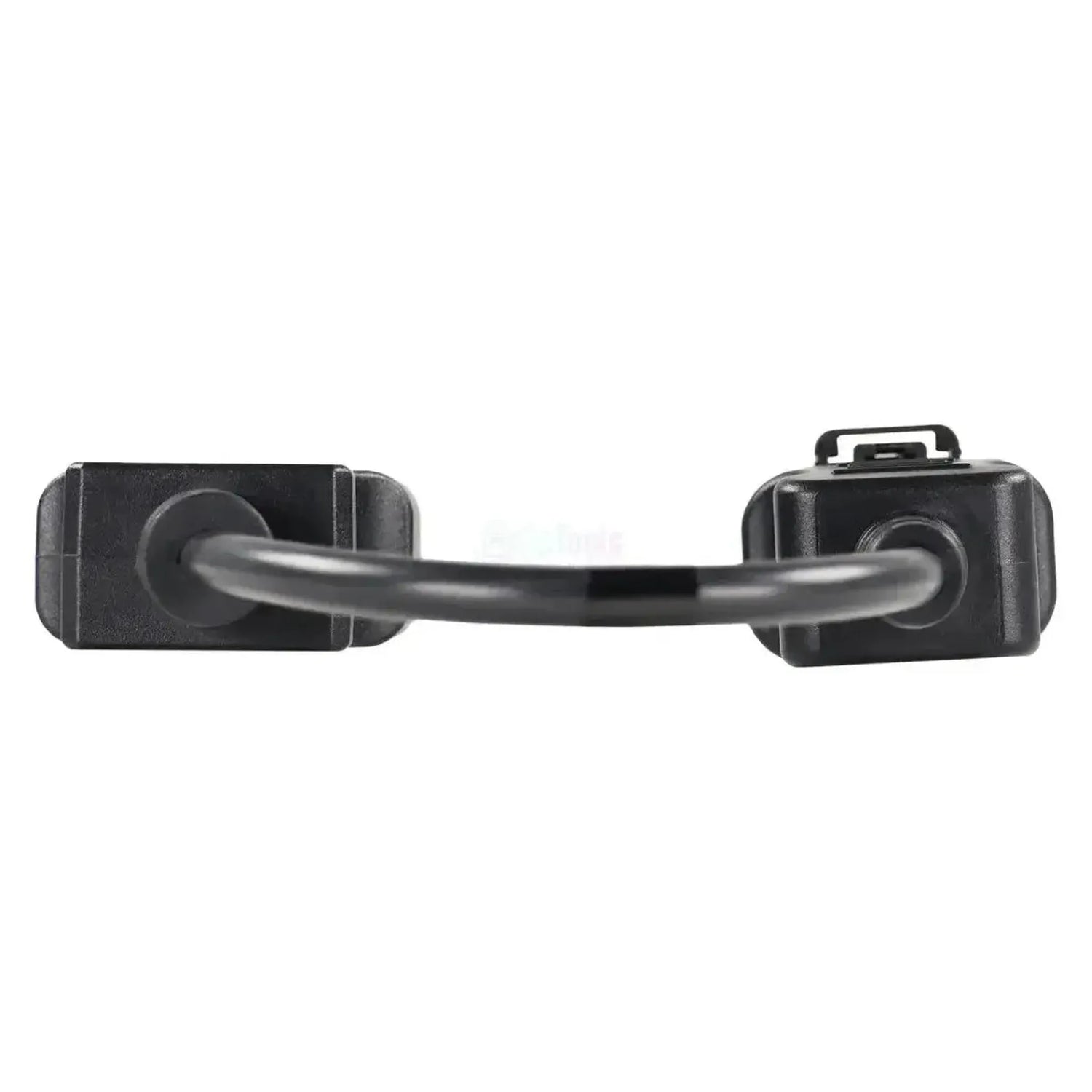

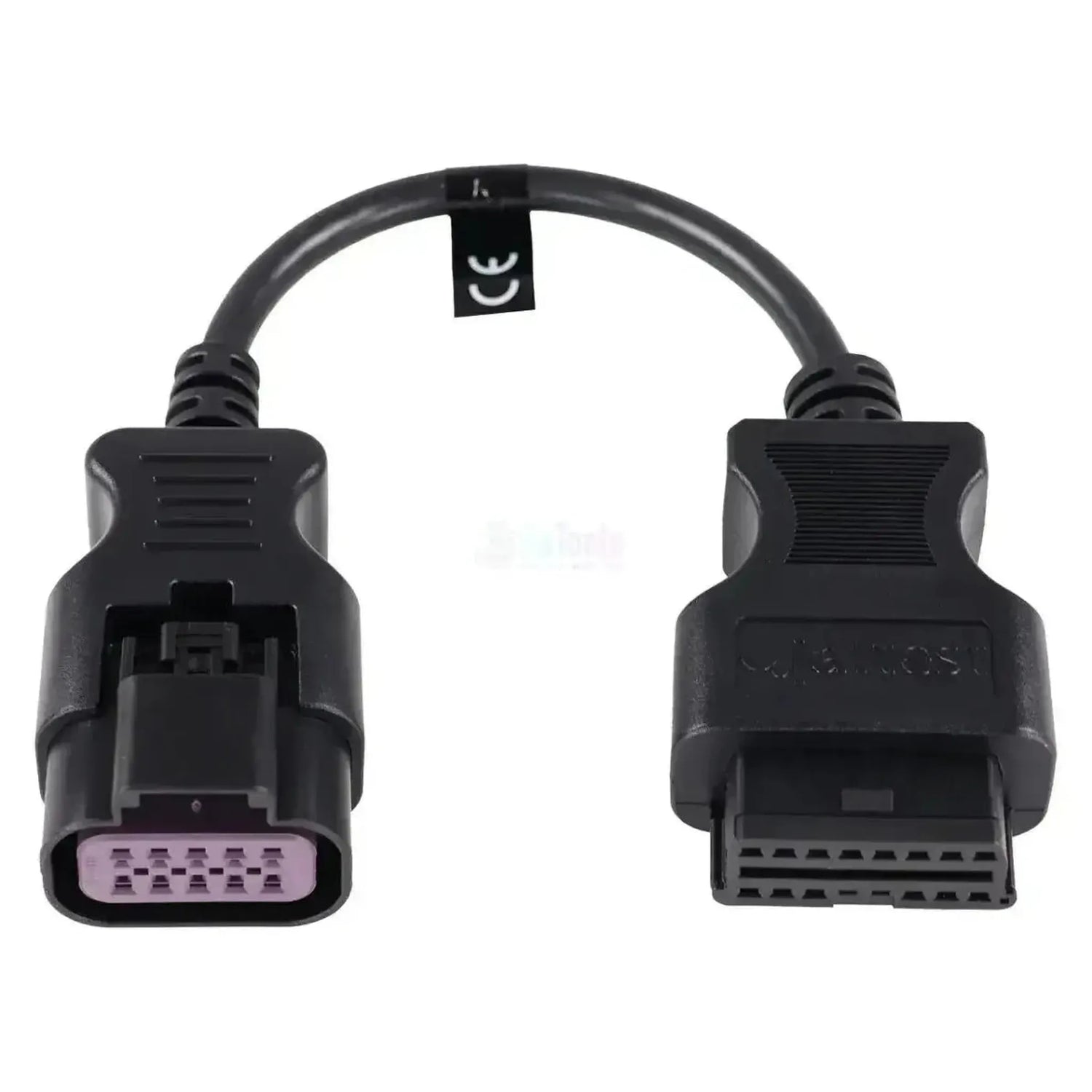

Το Jaltest JDC617A είναι ο προσαρμογέας καλωδίου μεταξύ της 10-ακίδας σύνδεσης ECU των κινητήρων Mercury με ηλεκτρονικά SmartCraft G3 και της 16-ακίδας εισόδου OBD2 του καλωδίου διάγνωσης Jaltest. Στην πλευρά του κινητήρα βρίσκεται ένας επιμήκης σύνδεσμος με μαύρο κέλυφος, ένας μηχανισμός ασφάλισης στο πίσω μέρος και μια μοβ εσωτερική θήκη όπου βρίσκονται οι δέκα θέσεις σε δύο σειρές των πέντε. Το καλώδιο βγαίνει ευθέως από τους δύο συνδέσμους και το καλώδιο έχει μήκος 28 έως 30 εκ. η σύνδεση βρίσκεται δίπλα στον κινητήρα, κάτω από το καπό ή στο χώρο του κινητήρα.

Με αυτή την σύνδεση, ο εξοπλισμός Jaltest διαβάζει και τις δύο μονάδες ελέγχου της εγκατάστασης G3: Τη ρύθμιση του κινητήρα PCM G3, η οποία στο πεδίο κάλυψης φέρει τον τύπο ισχύος στο όνομα, και το DTS G3, τη ηλεκτρονική ελεγχόμενη γκάζια και την αντίστροφη ροπή. Η διαφορά στο πεδίο κάλυψης βρίσκεται ακριβώς μεταξύ των δύο: Στη ρύθμιση του κινητήρα διαθέτετε κωδικούς σφάλματος, δοκιμές εξαρτημάτων, παραμέτρους, βαθμονόμηση και επαναφορά συντήρησης, ενώ στην ηλεκτρονική ελεγχόμενη γκάζια παραμένει στις τιμές μέτρησης, δεδομένα ECU και βαθμονόμηση. Τα ηλεκτρονικά G3 εμφανίζονται τόσο σε εξωλέμβια κινητήρα όσο και σε εσωλέμβιες εγκαταστάσεις, με αποτέλεσμα να χρησιμοποιείτε αυτό το καλώδιο και στις δύο εφαρμογές. Το καλώδιο εμπίπτει στο Jaltest Marine.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Προσεγγίζει τη ρύθμιση του κινητήρα PCM G3 με το πλήρες σύνολο λειτουργιών: Κωδικοί σφάλματος, παράμετροι, βαθμονόμηση και επαναφορά συντήρησης.

✔Παρέχει επιπλέον πρόσβαση στο DTS G3, τη ηλεκτρονική ελεγχόμενη γκάζια και την αντίστροφη ροπή της εγκατάστασης.

✔Υποστηρίζει επίσης στη ρύθμιση του κινητήρα άμεσες δοκιμές εξαρτημάτων όπως ισορροπία κυλίνδρων και απενεργοποίηση κυλίνδρων.

✔Χρησιμοποιείται σε εξωλέμβια κινητήρα και εσωλέμβιες εγκαταστάσεις: Τα ηλεκτρονικά G3 εμφανίζονται και στα δύο.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Το DTS G3 δεν παρέχει κωδικούς σφάλματος: Από αυτή τη μονάδα το Jaltest διαβάζει μετρήσεις, δεδομένα ECU και καταστάσεις βαθμονόμησης· η μνήμη σφάλματος βρίσκεται στον έλεγχο του κινητήρα.

✕Μόνο για τη γενιά G3. τα παλαιότερα ηλεκτρονικά Mercury έχουν δική τους σύνδεση, τη 4-ακίδα JDC603A και τη 2-ακίδα JDC614A.

✕Επίσης τα παλαιότερα ηλεκτρονικά MEFI 1-4 έχουν έναν σύνδεσμο δέκα ακίδων με δικό τους καλώδιο (JDC604.9), επομένως ο αριθμός ακίδων μόνος του δεν είναι αρκετός για να επιλέξετε.

✕Η ρύθμιση του κινητήρα που θα συναντήσετε εξαρτάται από τον τύπο ισχύος: PCM-112 G3 στο 300 Verado V8, PCM-196 G3 στο 600 Verado V12.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης, επιτυγχάνετε με το λογισμικό Jaltest τις δύο μονάδες ελέγχου της εγκατάστασης G3. Η ρύθμιση του κινητήρα φέρει το πλήρες σύνολο λειτουργιών, η ηλεκτρονική ελεγχόμενη γκάζια και η αντίστροφη ροπή ένα περιορισμένο. Οι παρακάτω μονάδες προέρχονται από το πεδίο κάλυψης Mercury.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

PCM G3, ρύθμιση κινητήρα: Η μονάδα ελέγχου του κινητήρα, που υποδεικνύεται στο πεδίο κάλυψης με τον τύπο ισχύος, για παράδειγμα PCM-112 G3 στο 300 Verado V8 και PCM-196 G3 στο 600 Verado V12. Αυτή είναι η μονάδα με το πλήρες σύνολο λειτουργιών.
DTS G3, ηλεκτρονική ελεγχόμενη γκάζια και αντίστροφη ροπή: Ο ηλεκτρονικός έλεγχος του χερούλιου γκαζιού και της αντίστροφης ροπής. Από αυτή, το Jaltest διαβάζει τιμές μέτρησης, δεδομένα ECU και βαθμονόμηση, αλλά όχι κωδικούς σφάλματος.

Τι μπορείτε να κάνετε

Ανάγνωση κωδικών βλάβης: Ανάγνωση της μνήμης βλάβης της ρύθμισης του κινητήρα, με περιγραφή της ανιχνευθείσας βλάβης.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων στη ρύθμιση του κινητήρα και στο DTS G3.
Ενεργοποίηση εξαρτημάτων: Ενεργές δοκιμές στη ρύθμιση του κινητήρα, περιλαμβανομένης της ισορροπίας κυλίνδρων και της απενεργοποίησης κυλίνδρων.
Παράμετροι και βαθμονόμηση: Τροποποίηση των ρυθμίσεων της ρύθμισης του κινητήρα και εκτέλεση της βαθμονόμησης του DTS G3.
Επαναφορά συντήρησης: Επαναφορά του μετρητή συντήρησης της ρύθμισης του κινητήρα μετά από μια υπηρεσία.

Συμβατά σκάφη και εφαρμογές

Ο σύνδεσμος είναι καθοριστικός, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε κάθε κινητήρα Mercury με τη 10-ακίδα σύνδεση ECU της γενιάς SmartCraft G3. Οι παρακάτω εκδόσεις περιλαμβάνονται από το Jaltest Marine στο πεδίο κάλυψης. στη μοβ εσωτερική θήκη θα δείτε εάν έχετε το σύνδεσμο G3 ενώπιόν σας.

Mercury (SmartCraft G3):

Verado V8: Μεταξύ άλλων το 300 Verado V8, με μονάδα ελέγχου PCM-112 G3 και DTS G3
Verado V10 και V12: Μεταξύ άλλων το 600 Verado V12, με μονάδα ελέγχου PCM-196 G3 και DTS G3
SeaPro: Οι βαρέες εκδόσεις της ίδιας γενιάς G3
Εσωλέμβιες εγκαταστάσεις: Τα ίδια ηλεκτρονικά G3 εμφανίζονται επίσης σε εσωλέμβιες εγκαταστάσεις

💡

Καλό να ξέρετε: Η Mercury χρησιμοποίησε ένα διαφορετικό σύνδεσμο διάγνωσης ανά γενιά ηλεκτρονικών, και επίσης τα παλαιότερα MEFI 1-4 έχουν δέκα. Αυτό το καλώδιο αντιστοιχεί στο σύνδεσμο G3 με τη μοβ εσωτερική θήκη και το μηχανισμό ασφάλισης στο πίσω μέρος, ο οποίος βρίσκεται δίπλα στον κινητήρα κάτω από το καπό ή στο χώρο του κινητήρα. Δείτε το χρώμα της εσωτερικής θήκης πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Καλώδιο προσαρμογής | Θαλάσσιο σκάφος

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC617A
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Κινητήρες Mercury με ηλεκτρονικά SmartCraft G3
Μήκος	28 - 30 εκ.
Διεπαφή	Jaltest Link V8.1/V9

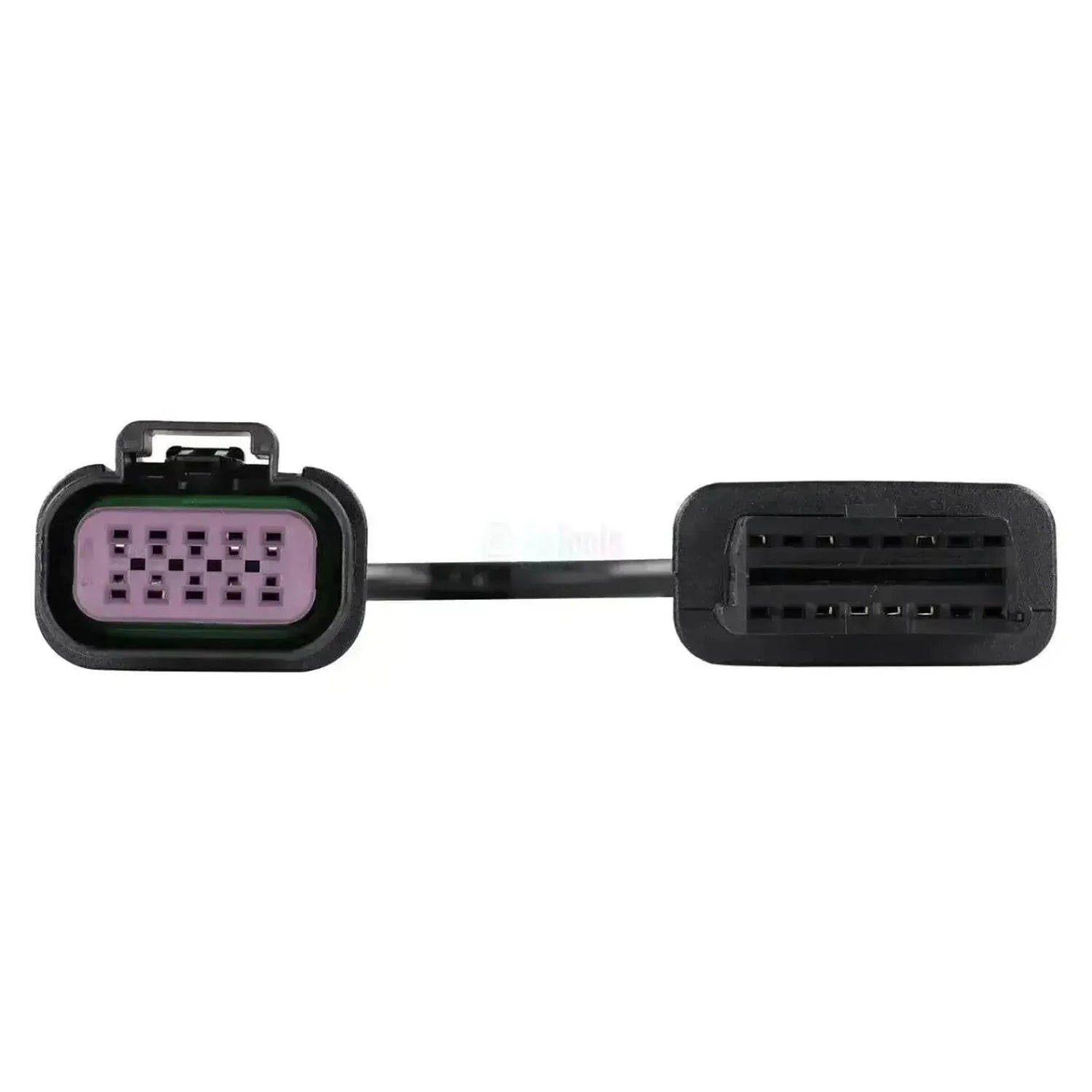

Σύνδεση πλευράς κινητήρα	10-ακίδα ECU, δύο σειρές των πέντε σε μοβ εσωτερική θήκη
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	PCM G3 (ρύθμιση κινητήρα) και DTS G3 (ηλεκτρονική ελεγχόμενη γκάζια και αντίστροφη ροπή)
Κατηγορία	Ναυτικά
Ενότητα Jaltest	Jaltest Marine
Μέρος του συνόλου καλωδίων	Marine-κιτ καλωδίων σκάφους (70002008), εσωλέμβιο (70002009) και εξωλέμβιο (70002025)
