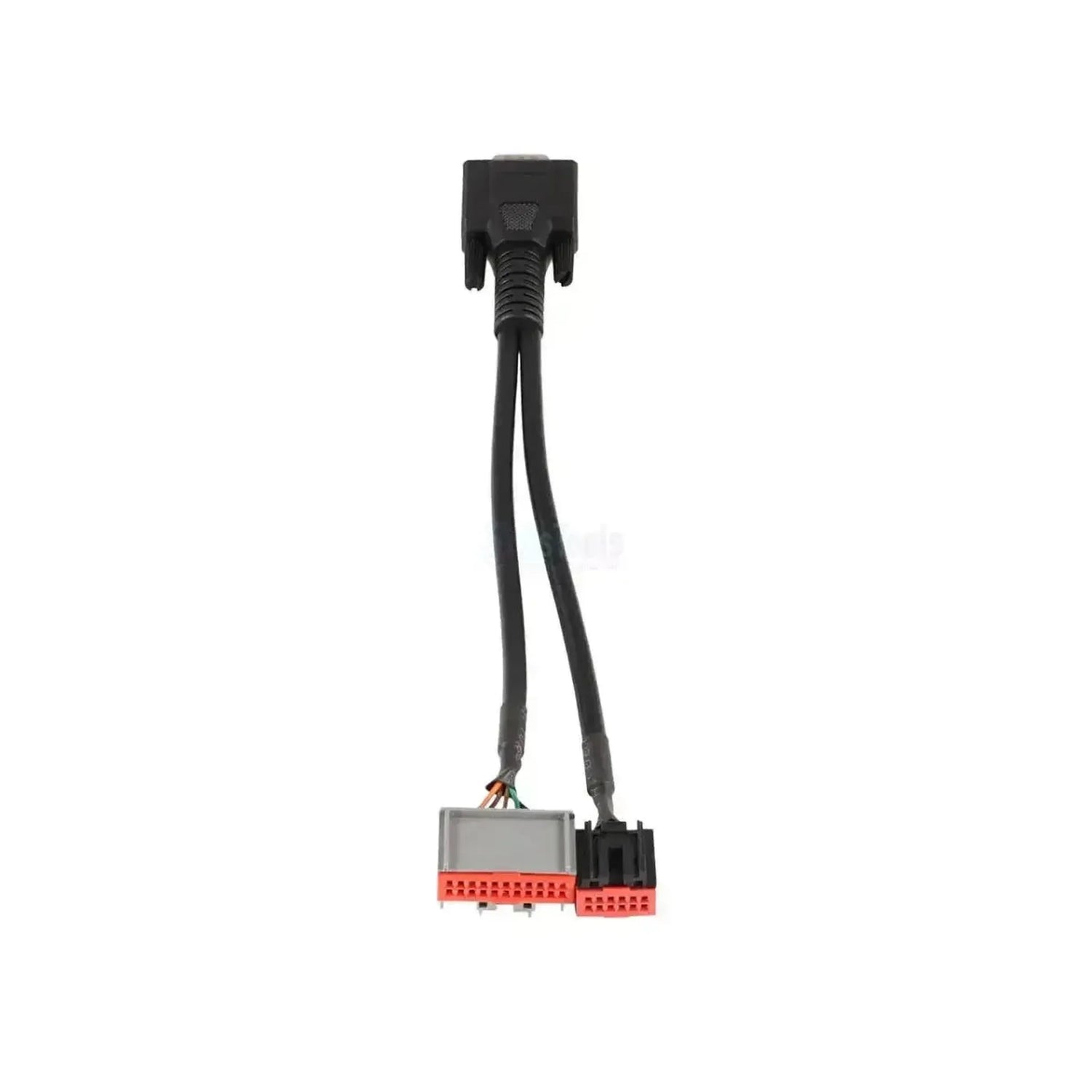

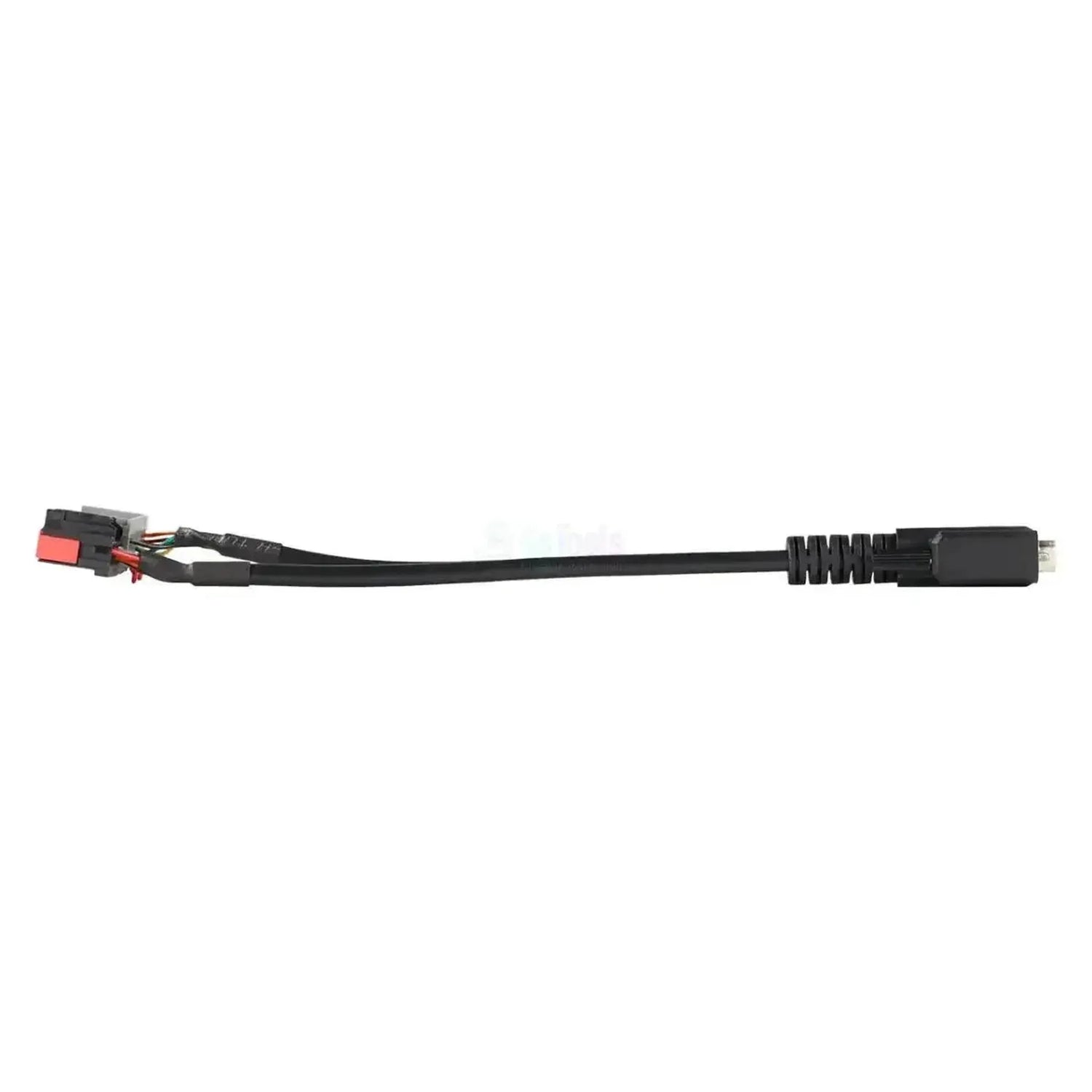

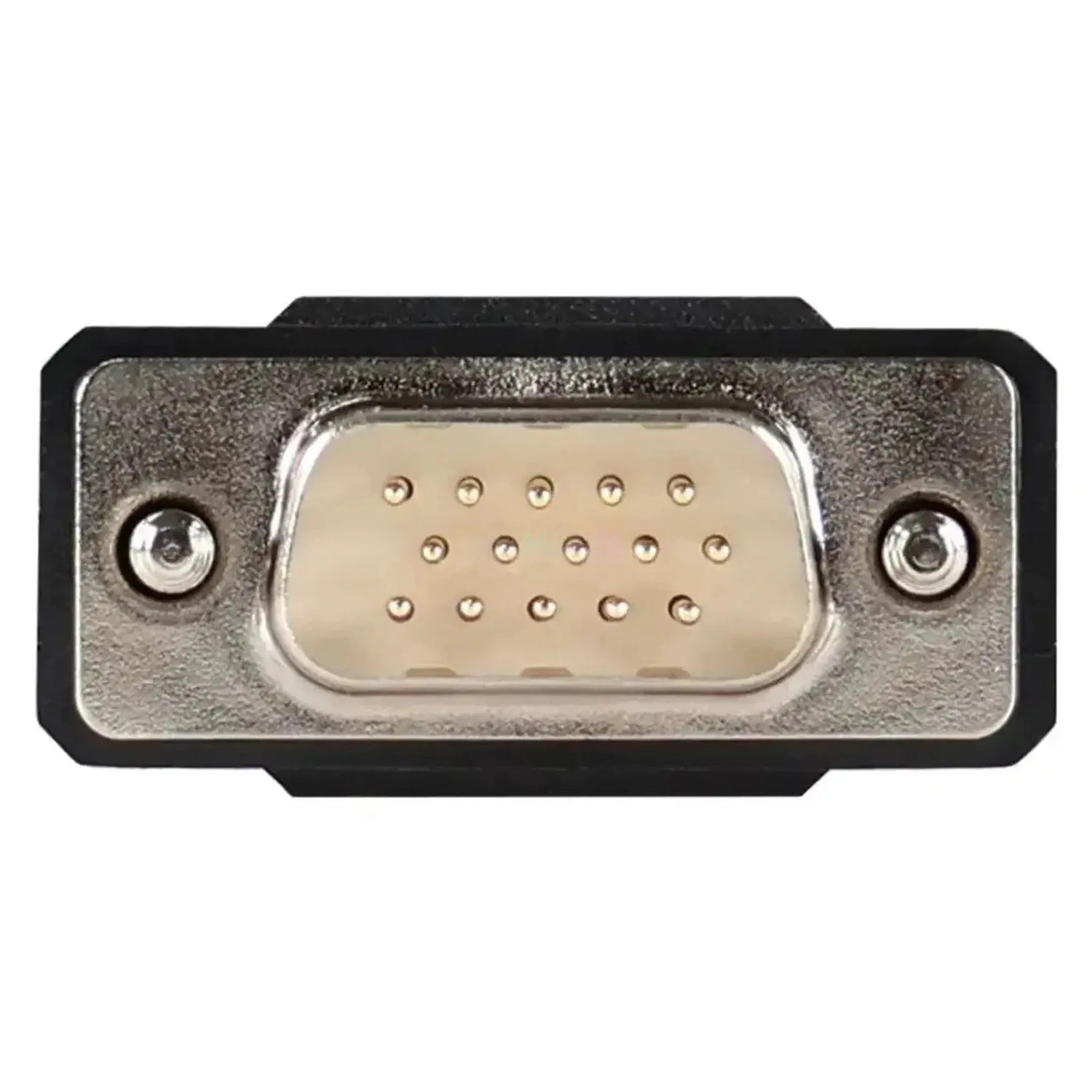

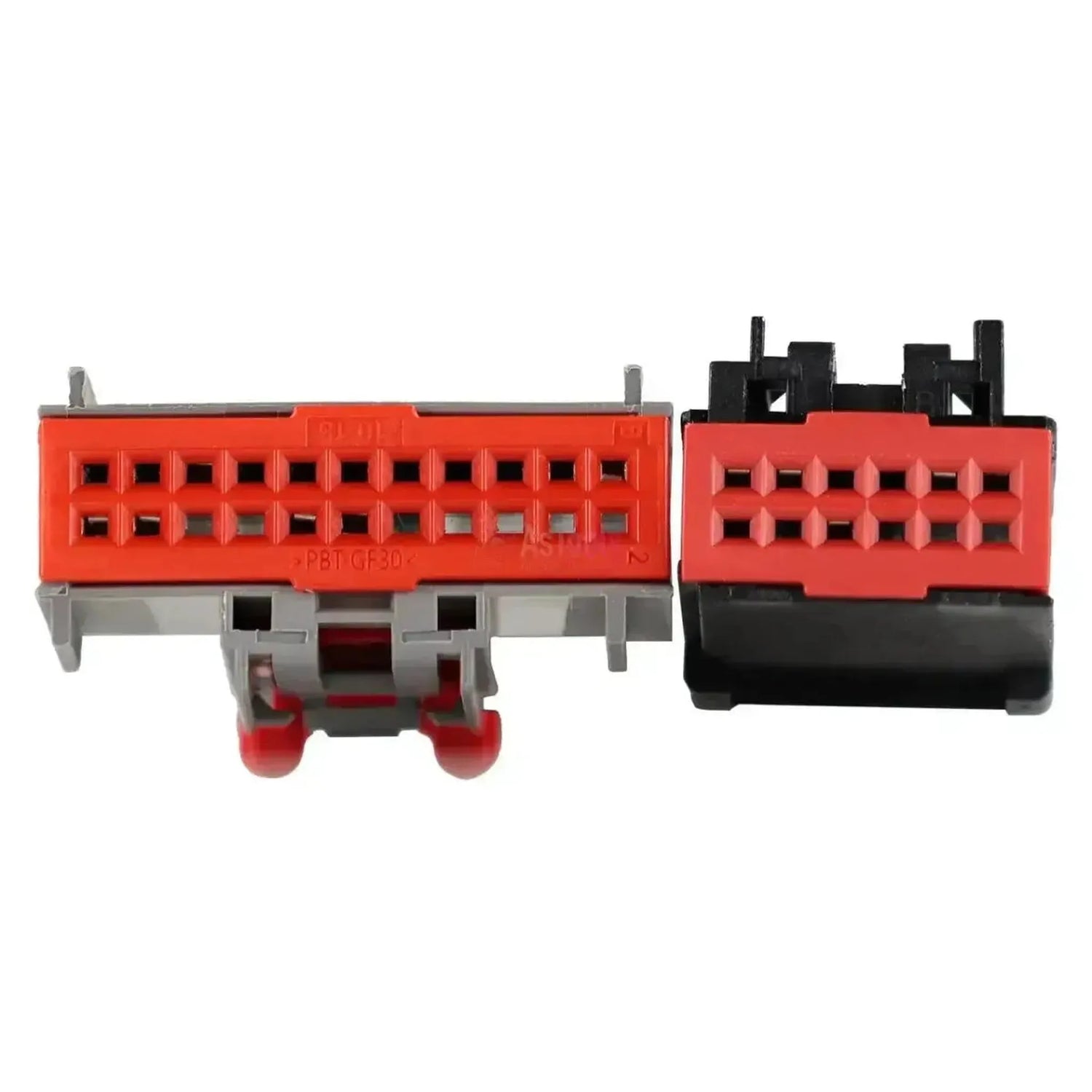

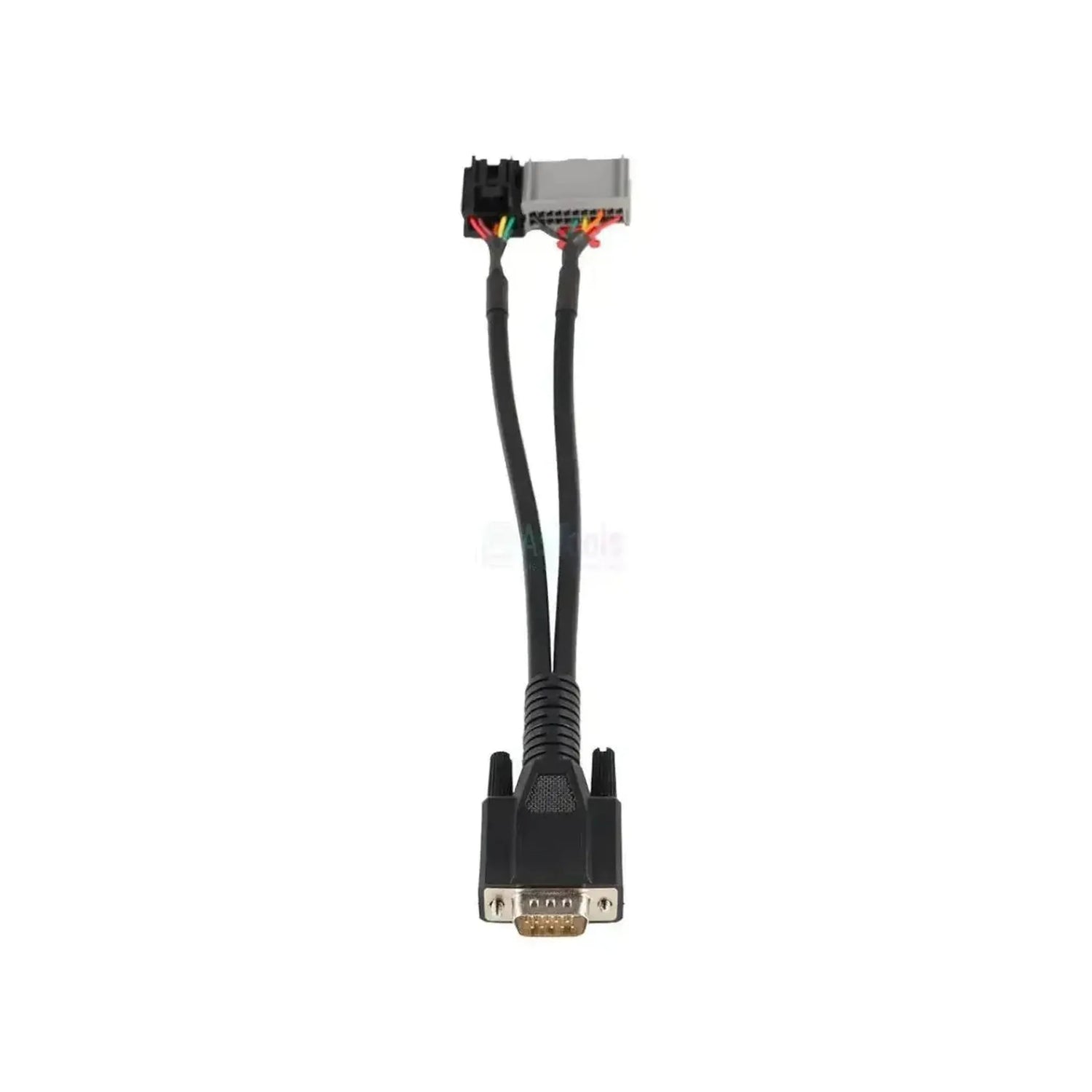

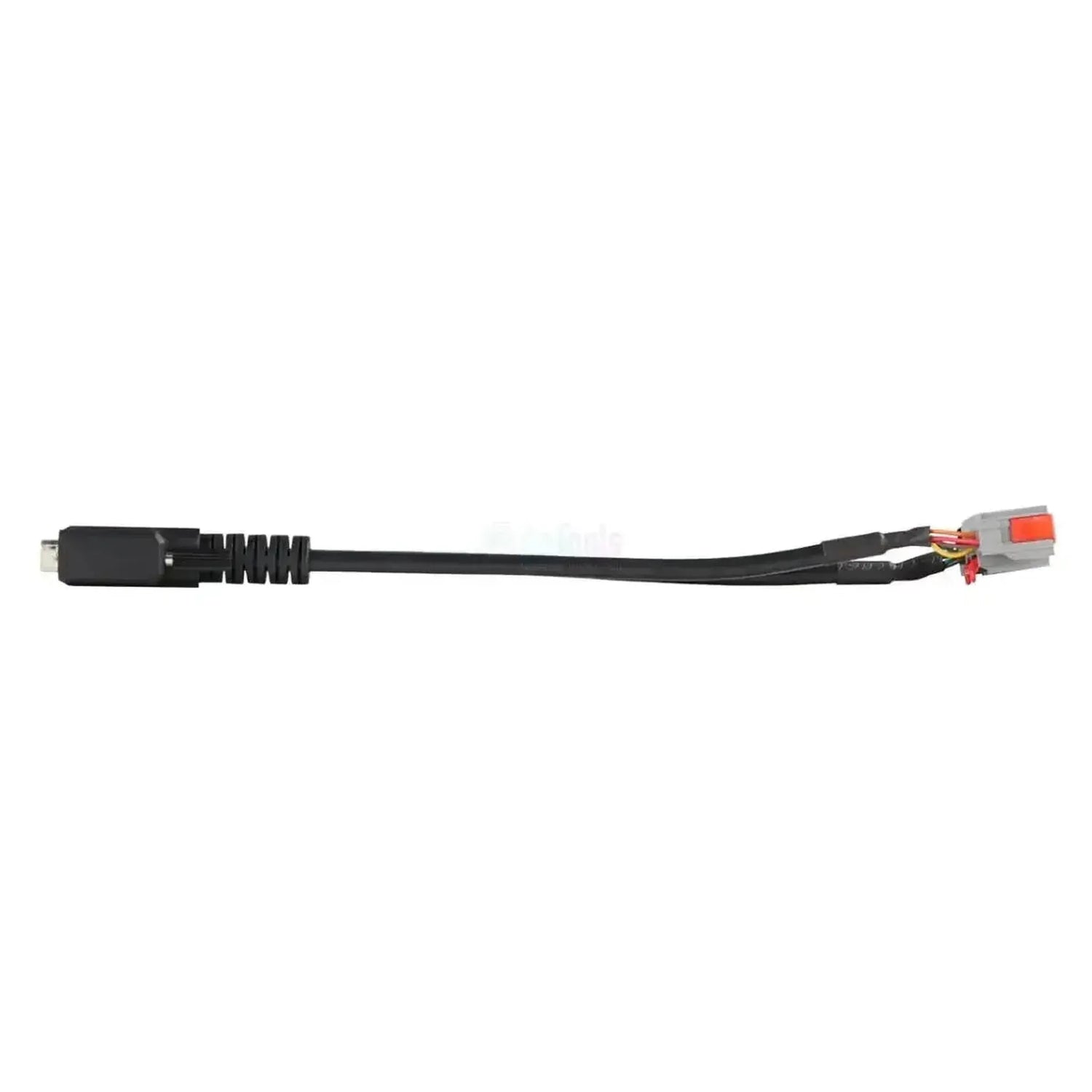

Το OBDSTAR T006 διαθέτει στην πλευρά της συσκευής ένα 15-pin σύνδεσμο DB15 και διαχωρίζεται στην πλευρά του οχήματος σε έναν 12-pin και έναν 22-pin σύνδεσμο GSM. Οι δύο σύνδεσμοι συνδέονται απευθείας στη καλωδίωση της μονάδας μοχλού κιβωτίου ταχυτήτων στην κεντρική κονσόλα των οχημάτων Land Rover και Jaguar.
Η μονάδα μοχλού σε αυτά τα οχήματα διαθέτει δύο ξεχωριστές υποδοχές. Με τη διαχωρισμένη δομή καλωδίου, και οι δύο λειτουργούν ταυτόχρονα, επιτρέποντας στην πλατφόρμα δοκιμών OBDSTAR να διαβάσει και να ελέγχει όλα τα σχετικά σήματα του μοχλού. Η σύνδεση παρακάμπτει το δίκτυο του οχήματος, επιτρέποντας τη στοχευμένη δοκιμή της μονάδας χωρίς την παρέμβαση του δικτύου CAN. Το καλώδιο είναι μια σύνδεση δοκιμής για αυτή τη μόνη μονάδα: δεν προσφέρει διάγνωση OBD2 και δεν είναι κατάλληλη για γενική ανάγνωση του οχήματος. Η θήκη του μοχλού πρέπει να αποσυναρμολογηθεί για πρόσβαση στους συνδέσμους. Τα παρακάτω μοντέλα έχουν επιβεβαιωθεί με έτη κατασκευής. οι διαθέσιμες δοκιμές καθορίζονται από την πλατφόρμα δοκιμών σας.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ
Εφαρμογές και λειτουργίες
Σε συνδυασμό με εξοπλισμό από τη σειρά πλατφορμών δοκιμών OBDSTAR, το καλώδιο υποστηρίζει τις ακόλουθες εργασίες στη μονάδα μοχλού κιβωτίου ταχυτήτων.
Μονάδες ελέγχου που μπορείτε να προσεγγίσετε
- Μονάδα μοχλού κιβωτίου ταχυτήτων: Συνδεδεμένη απευθείας μέσω των συνδέσμων 12-pin και 22-pin GSM στην κεντρική κονσόλα.
- Χωρίς άλλα συστήματα του οχήματος: Η σύνδεση παρακάμπτει το δίκτυο του οχήματος, ώστε να αντιμετωπίζεται αποκλειστικά η μονάδα μοχλού.
Τι μπορείτε να κάνετε
- Διενέργεια δοκιμής ανύψωσης: Ηλεκτρική κίνηση της λειτουργίας ανύψωσης του μοχλού και ανάγνωση της απόκρισης της μονάδας.
- Διενέργεια δοκιμής μεταγωγής: Έλεγχος των σημάτων μεταγωγής για σωστή αντίδραση κατά την εναλλαγή των ταχυτήτων.
- Απευθείας σύνδεση μονάδας: Δημιουργία επικοινωνίας με την πλατφόρμα δοκιμών εκτός της τυπικής θύρας διάγνωσης του οχήματος.
- Αξιολόγηση της μονάδας πριν την αντικατάσταση: Προσδιορισμός του αν το πρόβλημα βρίσκεται στη μονάδα μοχλού πριν προχωρήσετε σε αντικατάσταση.
- Προσοχή: Επαληθεύστε εκ των προτέρων ότι το συγκεκριμένο έτος κατασκευής και η παραλλαγή διαθέτουν πραγματικά τον 12-pin και τον 22-pin σύνδεσμο GSM.
Συμβατά σκάφη και εφαρμογές
Ο καθοριστικός παράγοντας είναι ο 12-pin και 22-pin σύνδεσμος GSM στη μονάδα μοχλού κιβωτίου ταχυτήτων, όχι το μοντέλο. Τα παρακάτω οχήματα έχουν επιβεβαιωθεί ως συμβατά. Για περιοχές που συνεχίζονται, μια μεταγενέστερη εκδοχή ενδέχεται να φέρει διαφορετική μονάδα. επομένως, ελέγξτε τους συνδέσμους οι ίδιοι.
Jaguar:
- F-Pace (X761): (2016–σήμερα)
- F-Type (X152): (2013–σήμερα)
- XE (X760): (2015–σήμερα)
- XF (X260): (2015–σήμερα)
- XJ (X351): (2009–σήμερα)
Land Rover:
- Discovery 5 (L462): (2017–σήμερα)
- Discovery Sport (L550): (2015–σήμερα)
- Range Rover (L405): (2013–σήμερα)
- Range Rover Evoque (L538/L551): (2011–σήμερα)
- Range Rover Sport (L494): (2013–σήμερα)
- Range Rover Velar (L560): (2017–σήμερα)
Περιεχόμενα συσκευασίας
- 1x OBDSTAR (T006) | 12+22-pins GSM - 15-pins DB15 Verloopkabel | Personenauto
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα | OBDSTAR |
| Αριθμός προϊόντος | T006 |
| Τύπος | Καλώδιο προσαρμογής |
| Εφαρμογή | Δοκιμή της μονάδας μοχλού κιβωτίου ταχυτήτων σε οχήματα Jaguar και Land Rover |
| Σύνδεσμος πλευράς οχήματος | 12+22-pins GSM |
| Σύνδεση πλευράς συσκευής | 15-pin DB15 |
| Επικοινωνία | Άμεση σύνδεση μονάδας, εκτός του δικτύου CAN του οχήματος |
| Μονάδες ελέγχου | Μονάδα μοχλού κιβωτίου ταχυτήτων |
| Κατηγορία | Επιβατικό αυτοκίνητο |
| Υποστηριζόμενες μάρκες | Jaguar και Land Rover |
| Εύρος μοντέλων | Jaguar και Land Rover 2009–σήμερα, διαφορετικό ανά μοντέλο (δείτε τη λίστα μοντέλων) |
| Απαιτείται για χρήση | Προγραμματιστής OBDSTAR με διασύνδεση 15-pins DB15, όπως ο DC706 με σετ MP001 |
| Πρόσθετα απαραίτητα | Πλατφόρμα δοκιμών OBDSTAR. αποσυναρμολόγηση της θήκης του μοχλού στην κεντρική κονσόλα |
| Βάρος | 0,1 kg |
