Topdiag  |  SKU: B0178

TopDiag P100 | Δοκιμαστής Κυκλώματος

2 αξιολογήσεις
€52,95 με ΦΠΑ
€43,76 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

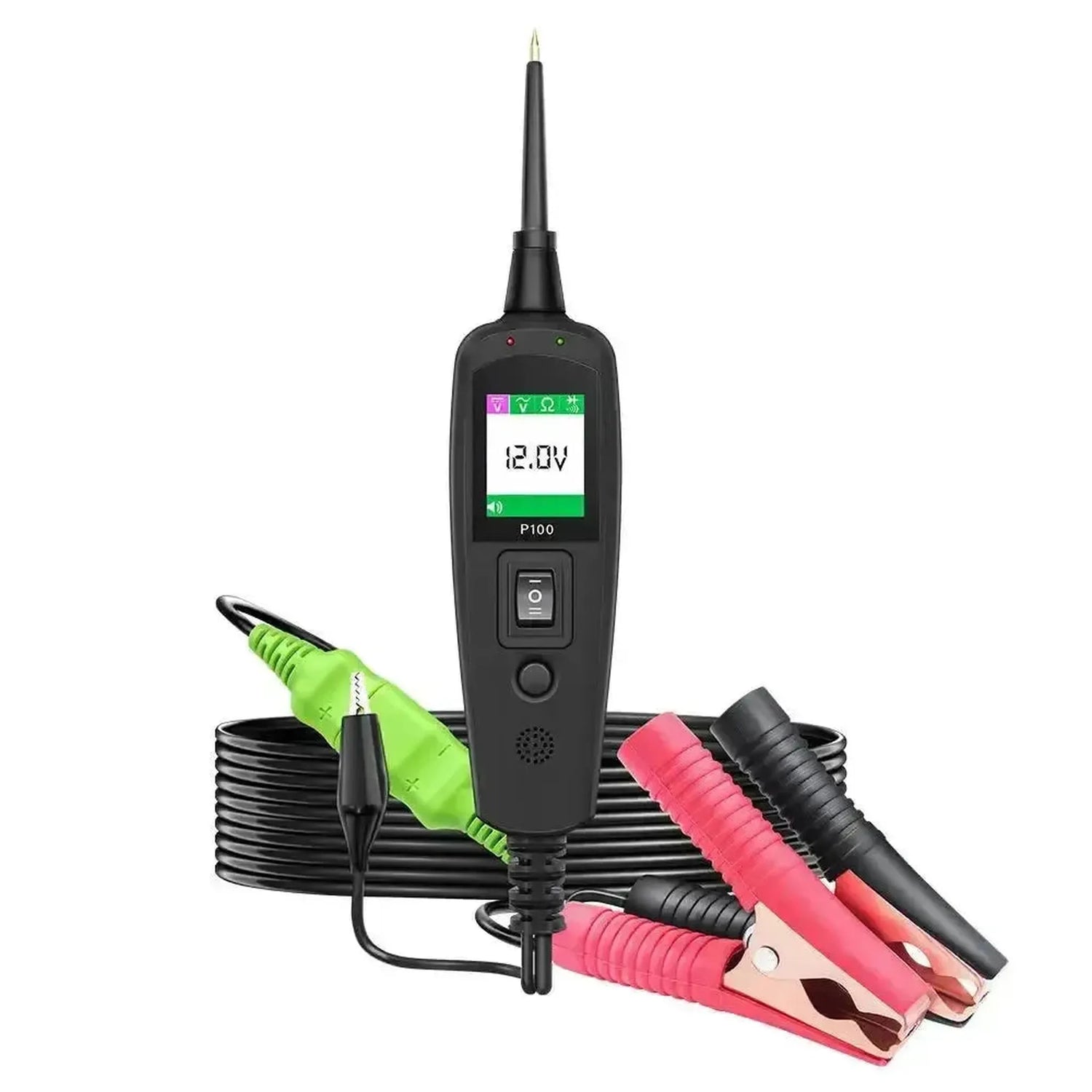

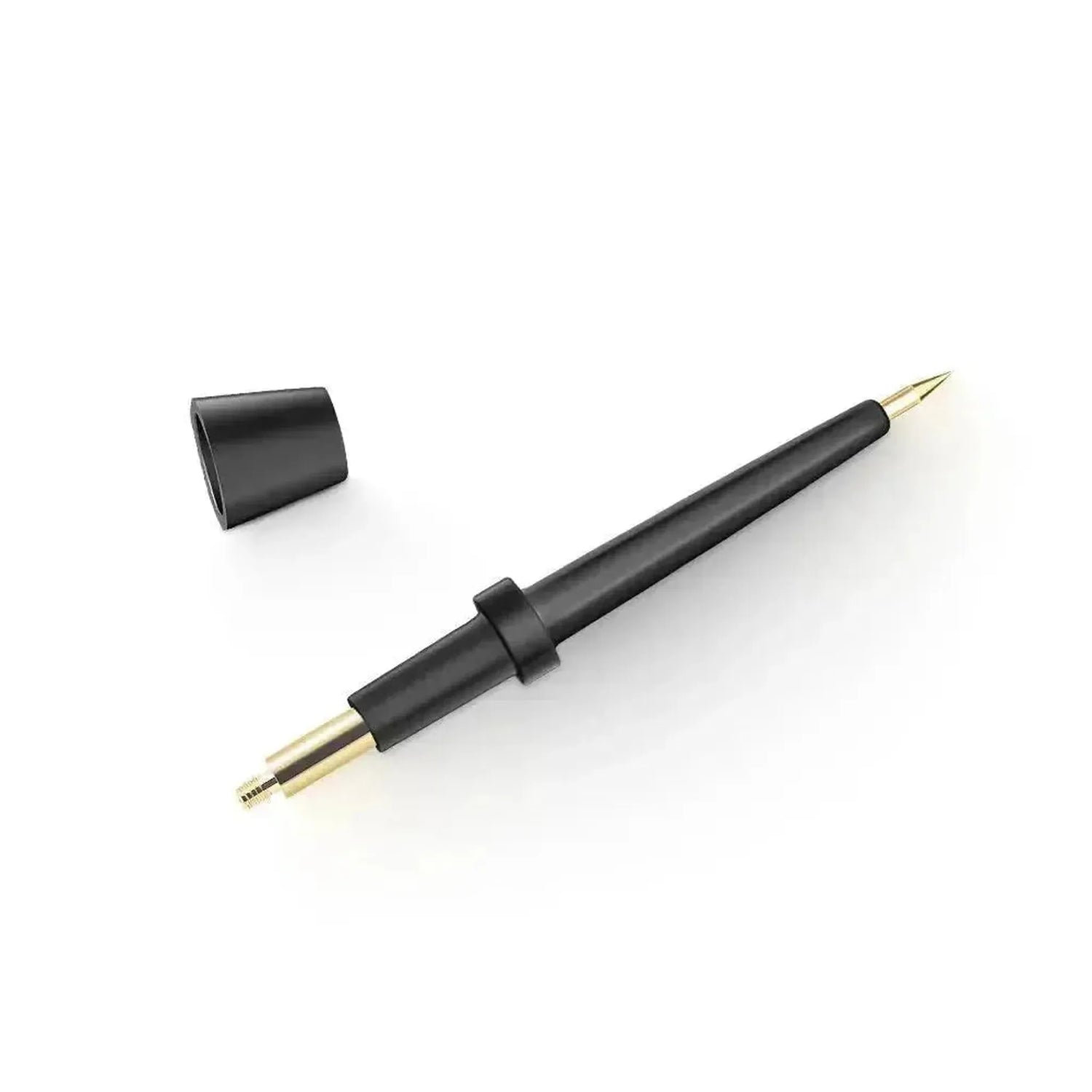

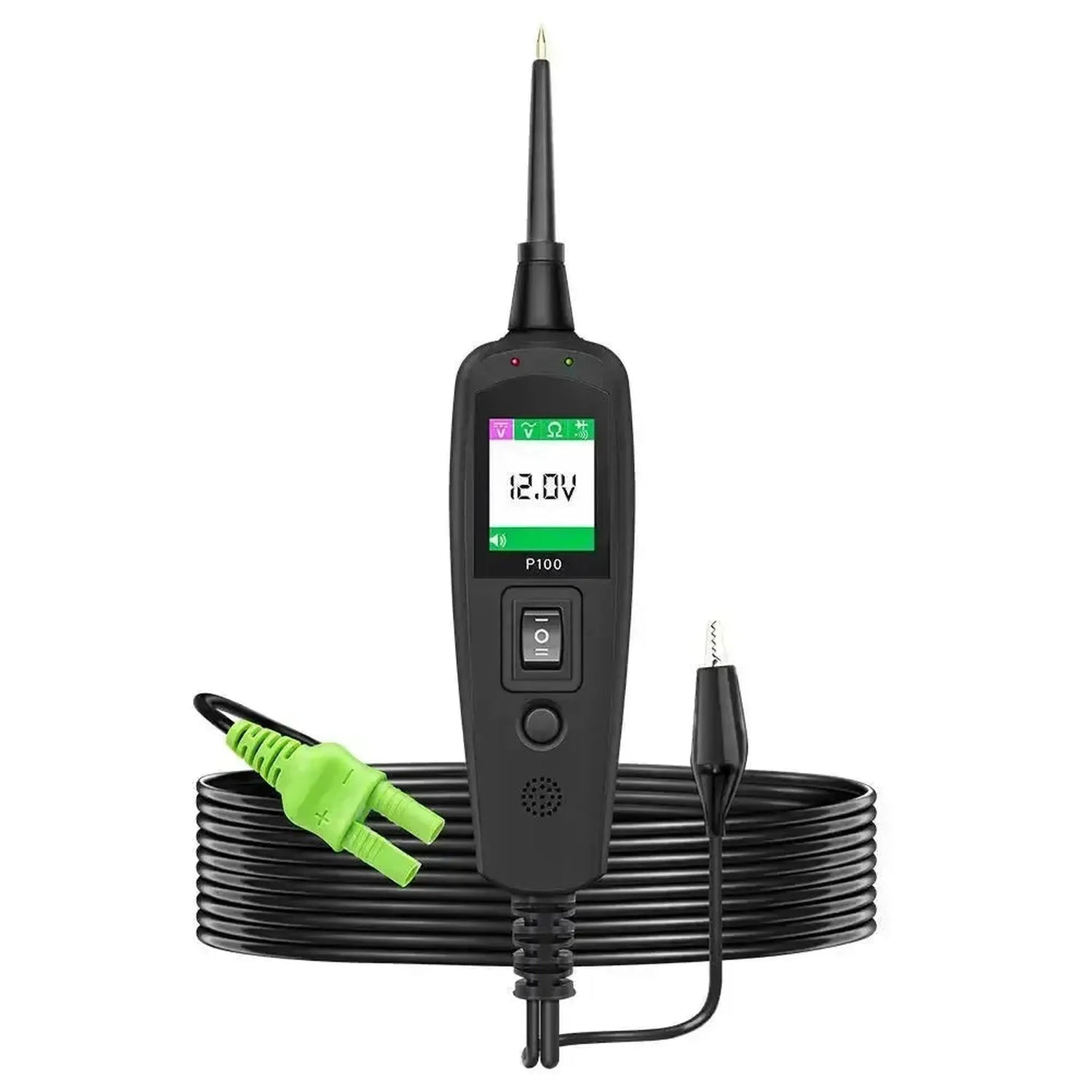

Το TopDiag P100 είναι ένας δοκιμαστής κυκλωμάτων (power probe) για οχήματα 12 V και 24 V. Τροφοδοτείται από την μπαταρία του οχήματος και μετρά με το άκρο του συνεχή και εναλλασσόμενη τάση έως 65 V, αντίσταση έως 200 kΩ, συνέχεια και πολικότητα. Με τον διακόπτη θέτετε θετικό ή γείωση στο άκρο, ώστε να ενεργοποιείτε άμεσα εξαρτήματα.

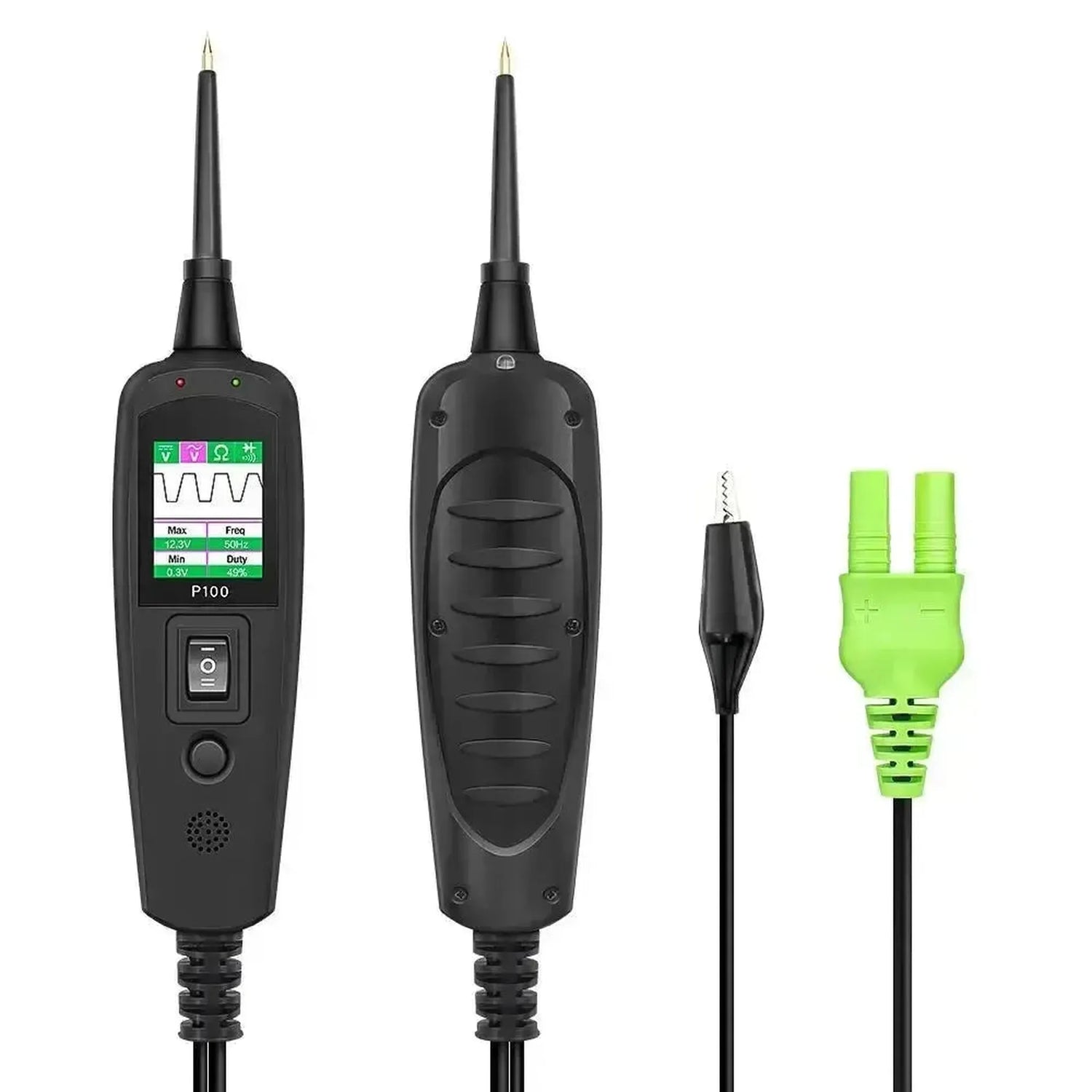

Η έγχρωμη οθόνη εμφανίζει την τιμή μέτρησης· στη λειτουργία AC βλέπετε επίσης ελάχιστη, μέγιστη, συχνότητα και duty cycle. Ένας ενσωματωμένος διακόπτης κυκλώματος (1–10 A) προστατεύει από υπερφόρτωση και βραχυκύκλωμα. Με το καλώδιο προέκτασης 10 μέτρων φτάνετε σε ολόκληρο το όχημα, ακόμη και σε επαγγελματικά οχήματα και ρυμουλκούμενα.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Καλώδιο 10 m — Από την μπαταρία έως τα πίσω φώτα ενός ρυμουλκούμενου.
✔Σήματα AC — Ελάχ./μέγ., συχνότητα και duty cycle στη λειτουργία AC.
✔Μέτρηση και ενεργοποίηση — Μέτρηση και ενεργοποίηση εξαρτημάτων με έναν δοκιμαστή.
✔Διακόπτης κυκλώματος — Προστατεύει από υπερφόρτωση και βραχυκύκλωμα.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Τροφοδοσία από την μπαταρία — Λειτουργεί μόνο συνδεδεμένο σε μπαταρία 12 V ή 24 V.
✕Δεν είναι παλμογράφος — Για εικόνες σήματος είναι καταλληλότερο το P200.
✕Χωρίς μέτρηση έντασης — Δεν μετρά ένταση ρεύματος· για αυτό υπάρχει το P200.
✕Προσοχή με την ενεργοποίηση — Θετικό ή γείωση σε λάθος καλώδιο μπορεί να καταστρέψει ηλεκτρονικά εξαρτήματα.

Εφαρμογές και λειτουργίες

Το P100 απευθύνεται σε τεχνικούς και ηλεκτρολόγους αυτοκινήτων που θέλουν να ελέγχουν γρήγορα καλωδιώσεις, ασφάλειες, διακόπτες και φωτισμό, σε επιβατικά αυτοκίνητα και επαγγελματικά οχήματα.

Μέτρηση

  • Τάση: DC και AC έως 65 V, ανάλυση 0,1 V.
  • Αντίσταση και συνέχεια: Έως 200 kΩ, συν δοκιμή διόδου.
  • Πολικότητα: Θετικό, γείωση ή ανοιχτό κύκλωμα.
  • Σήμα AC: Ελάχ., μέγ., συχνότητα και duty cycle.

Ενεργοποίηση

  • Θετικό ή γείωση: Τάση μπαταρίας ή γείωση στο άκρο.
  • Έλεγχος εξαρτημάτων: Άμεση ενεργοποίηση κινητήρων, ρελέ, αντλιών και λαμπτήρων.
  • Εντοπισμός βραχυκυκλώματος: Ο διακόπτης κυκλώματος προστατεύει κατά την αναζήτηση.

Τρόπος χρήσης

  1. Σύνδεση: Συνδέστε τον δοκιμαστή στην μπαταρία του οχήματος.
  2. Επιλογή λειτουργίας: DC, AC, αντίσταση ή δίοδος.
  3. Μέτρηση: Αγγίξτε το σημείο μέτρησης και διαβάστε την οθόνη.
  4. Ενεργοποίηση: Θέστε με τον διακόπτη θετικό ή γείωση σε ένα εξάρτημα.
  5. Επαναφορά: Μετά από υπερφόρτωση, επαναφέρετε τον διακόπτη κυκλώματος.

Ειδικές λειτουργίες και δυνατότητες

Τα πρακτικά πλεονεκτήματα του P100:

  • Έγχρωμη οθόνη: TFT, 160 × 128 pixel.
  • Ηχητικό σήμα: Ακουστική ένδειξη της μέτρησης.
  • Μεγάλο καλώδιο: Καλώδιο προέκτασης 10 m περιλαμβάνεται.
  • Διακόπτης κυκλώματος: Από 1 έως 10 A, με δυνατότητα επαναφοράς.

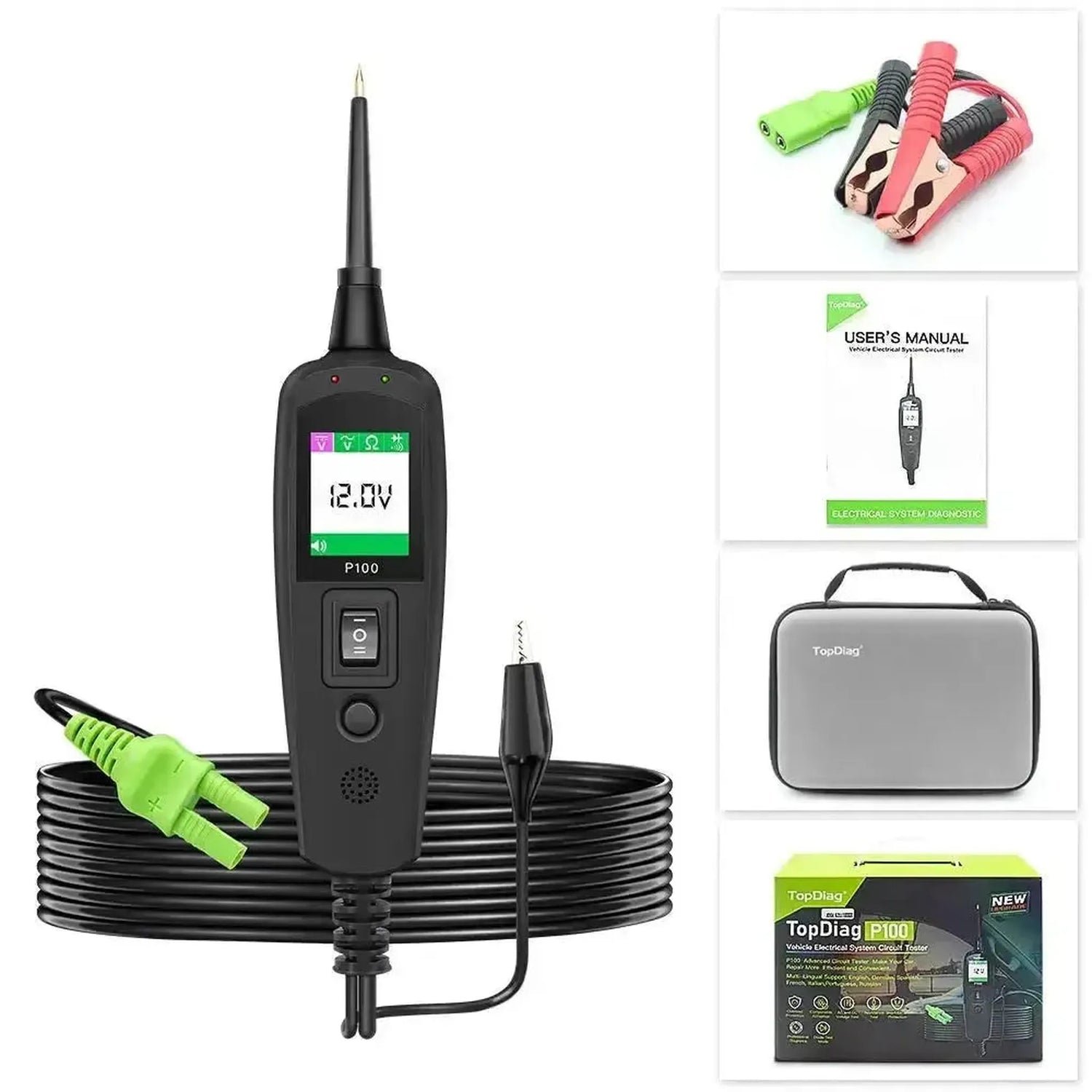

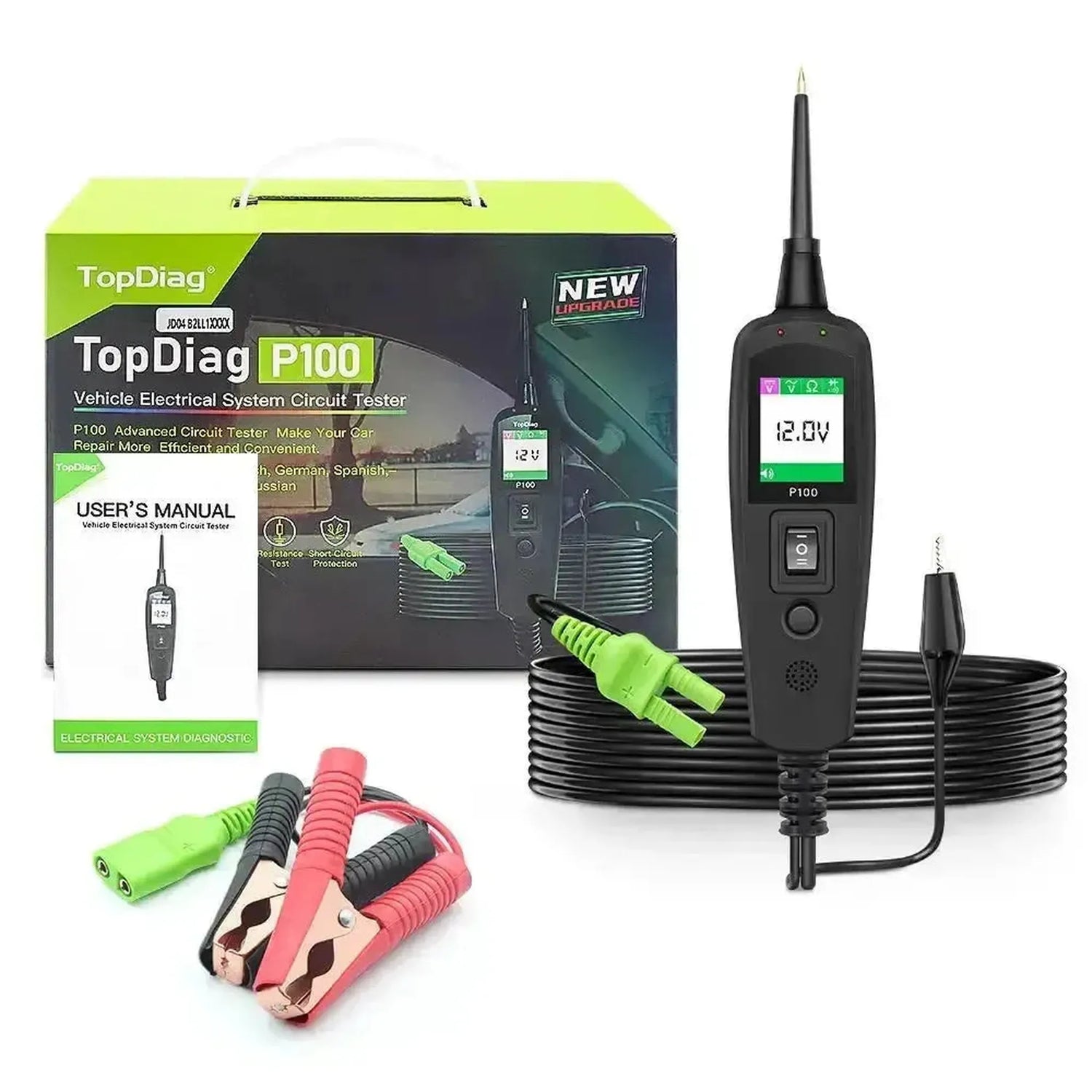

Περιεχόμενο συσκευασίας

  • 1x TopDiag P100
  • 1x Καλώδιο προέκτασης 10 m

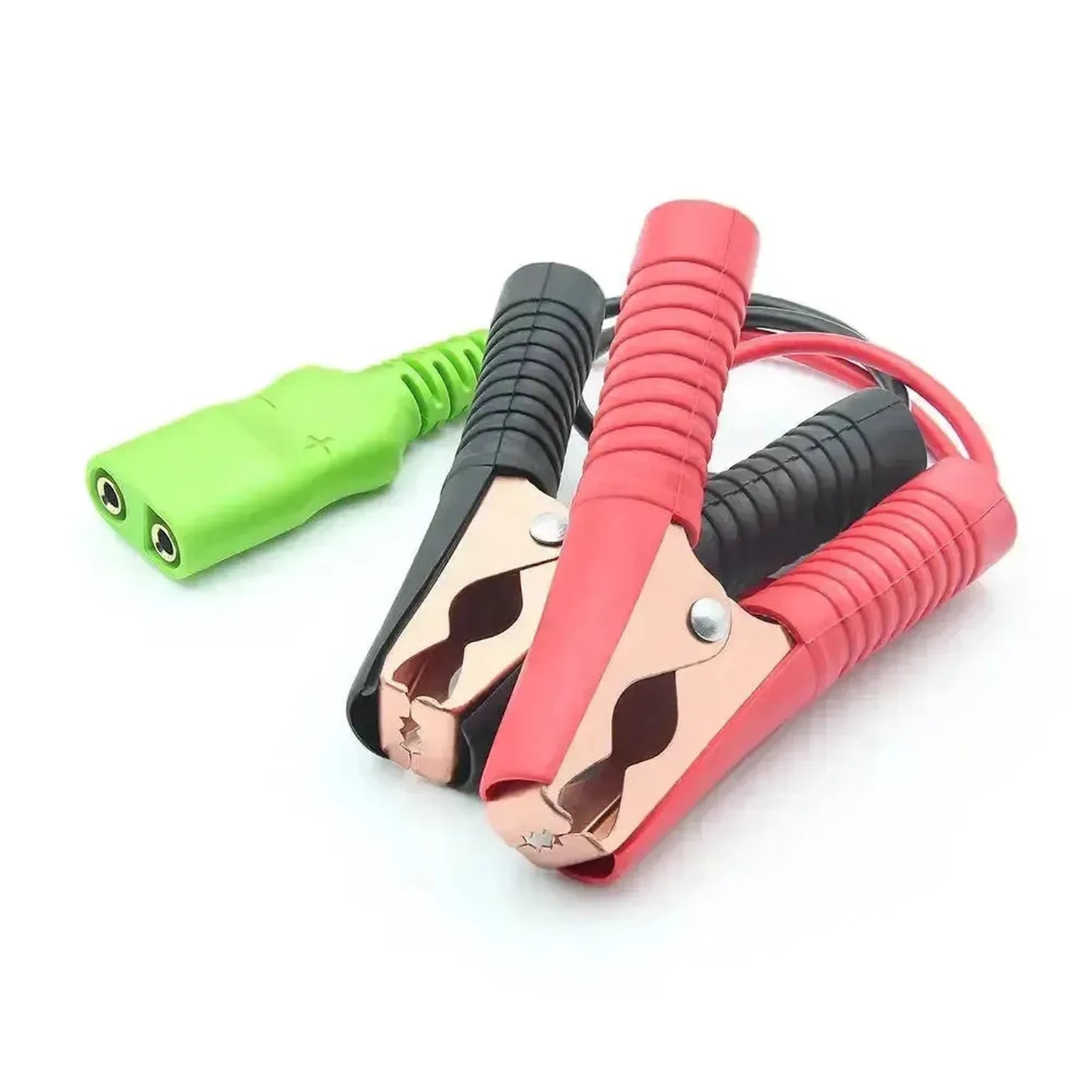

  • 2x Καλώδια τροφοδοσίας
  • 1x Εγχειρίδιο χρήστη
💡
Καλό είναι να γνωρίζετε: Μην βάζετε ποτέ θετικό ή γείωση σε καλώδια αισθητήρων, γραμμές δεδομένων όπως το CAN-bus ή σε μονάδες ελέγχου. Χρησιμοποιείτε τη λειτουργία ενεργοποίησης μόνο για ενεργοποιητές, όπως κινητήρες, ρελέ και φωτισμό, και σε αμφιβολία συμβουλευτείτε πρώτα το σχέδιο.

Τεχνικά χαρακτηριστικά

Γενικά

Η μάρκα που κατασκευάζει τη συσκευή δοκιμής.Μάρκα
TopDiag
Ο τύπος της συσκευής. Ένας δοκιμαστής κυκλώματος ελέγχει ρεύμα και γείωση, ένας ανιχνευτής καλωδίων εντοπίζει καλώδια και βραχυκυκλώματα.Τύπος συσκευής δοκιμής
Δοκιμαστής κυκλώματος
Σε ποια τάση οχήματος μπορείτε να συνδέσετε τη συσκευή. Για φορτηγά χρειάζεστε 24 V ή περισσότερο.Κατάλληλο για τάση συστήματος
6 έως 30 V
Από πού αντλεί ρεύμα η συσκευή. Μέσω της μπαταρίας του οχήματος ή του κυκλώματος δεν χρειάζεται αλλαγή μπαταριών.Τροφοδοσία
Μέσω μπαταρίας οχήματος

Μέτρηση

Εάν η συσκευή μετρά και εναλλασσόμενη τάση, εκτός από συνεχή.Μέτρηση εναλλασσόμενης τάσης
Εάν η συσκευή μπορεί να εμφανίσει ένα σήμα ως γράφημα. Έτσι βλέπετε βλάβες που μια απλή μέτρηση δεν εντοπίζει.Παλμογράφος

Λειτουργίες δοκιμής

Η συσκευή μπορεί να τροφοδοτήσει εξαρτήματα όπως κινητήρα ή λάμπα, ώστε να δείτε αν λειτουργούν.Ενεργοποίηση εξαρτημάτων
Η συσκευή βοηθά στον εντοπισμό του σημείου βραχυκυκλώματος ή χαλασμένου καλωδίου. Αυτό εξοικονομεί πολύ χρόνο αναζήτησης.Εντοπισμός βραχυκυκλώματος και διακοπής
Η συσκευή αναγνωρίζει αυτόματα αν σε ένα σημείο υπάρχει θετικό, γείωση ή τίποτα. Χρήσιμο για γρήγορη εργασία.Αυτόματος έλεγχος
Ελέγχει αν ένα καλώδιο ή σύνδεση άγει ρεύμα.Έλεγχος συνέχειας
Δείχνει αν μια σύνδεση είναι θετική ή αρνητική.Έλεγχος πολικότητας
Ελέγχει αν μια δίοδος άγει ρεύμα μόνο προς μία κατεύθυνση.Έλεγχος διόδου
Κατάλληλο για τον έλεγχο του φωτισμού ενός τρέιλερ ή τροχόσπιτου.Έλεγχος φωτισμού τρέιλερ

Οθόνη και χειρισμός

Ο αριθμός των εικονοστοιχείων στην οθόνη. Περισσότερα pixel δίνουν πιο καθαρή εικόνα.Ανάλυση οθόνης
160 x 128 pixels
Η συσκευή εκπέμπει έναν ήχο, ώστε να μη χρειάζεται να κοιτάτε συνεχώς την οθόνη.Ηχητικό σήμα
Ενσωματωμένη λάμπα για να βλέπετε τι κάνετε σε σκοτεινά σημεία.Λάμπα εργασίας

Προστασία

Από ποια σφάλματα προστατεύεται η συσκευή και το όχημα. Αυτό αποτρέπει ζημιά σε περίπτωση λανθασμένης σύνδεσης.Προστασίες
  • Υπερένταση
  • Βραχυκύκλωμα

Διαστάσεις και βάρος

Πόσο μακρύ είναι το καλώδιο δοκιμής. Με μακρύ καλώδιο φτάνετε και στο πίσω μέρος του οχήματος.Μήκος καλωδίου
10 m
Μήκος, πλάτος και ύψος της συσκευής.Διαστάσεις
165 x 40 x 27 mm
Σε ποιες θερμοκρασίες μπορείτε να χρησιμοποιήσετε τη συσκευή, για παράδειγμα σε κρύο συνεργείο.Θερμοκρασία λειτουργίας
0 έως 60 °C
Σε ποιες θερμοκρασίες μπορείτε να αποθηκεύσετε με ασφάλεια τη συσκευή.Θερμοκρασία αποθήκευσης
-40 έως 70 °C

Άλλα χαρακτηριστικά

Τροφοδοσία
12 ή 24 V μέσω της μπαταρίας του οχήματος
Τάση DC
0 έως 65 V, ανάλυση 0,1 V
AC
Τάση, min/max, συχνότητα, duty cycle
Αντίσταση
0 έως 200 kΩ
Συχνότητα ήχου
0 Hz έως 10 kHz
Διακόπτης ρεύματος
1 έως 10 A
Οθόνη
Έγχρωμη οθόνη TFT, 160 × 128
Καλώδιο
Καλώδιο προέκτασης 10 m
Κωδικός είδους
B0178
