Jaltest Διαγνωστικό Σύστημα Σάρωσης Οχημάτων

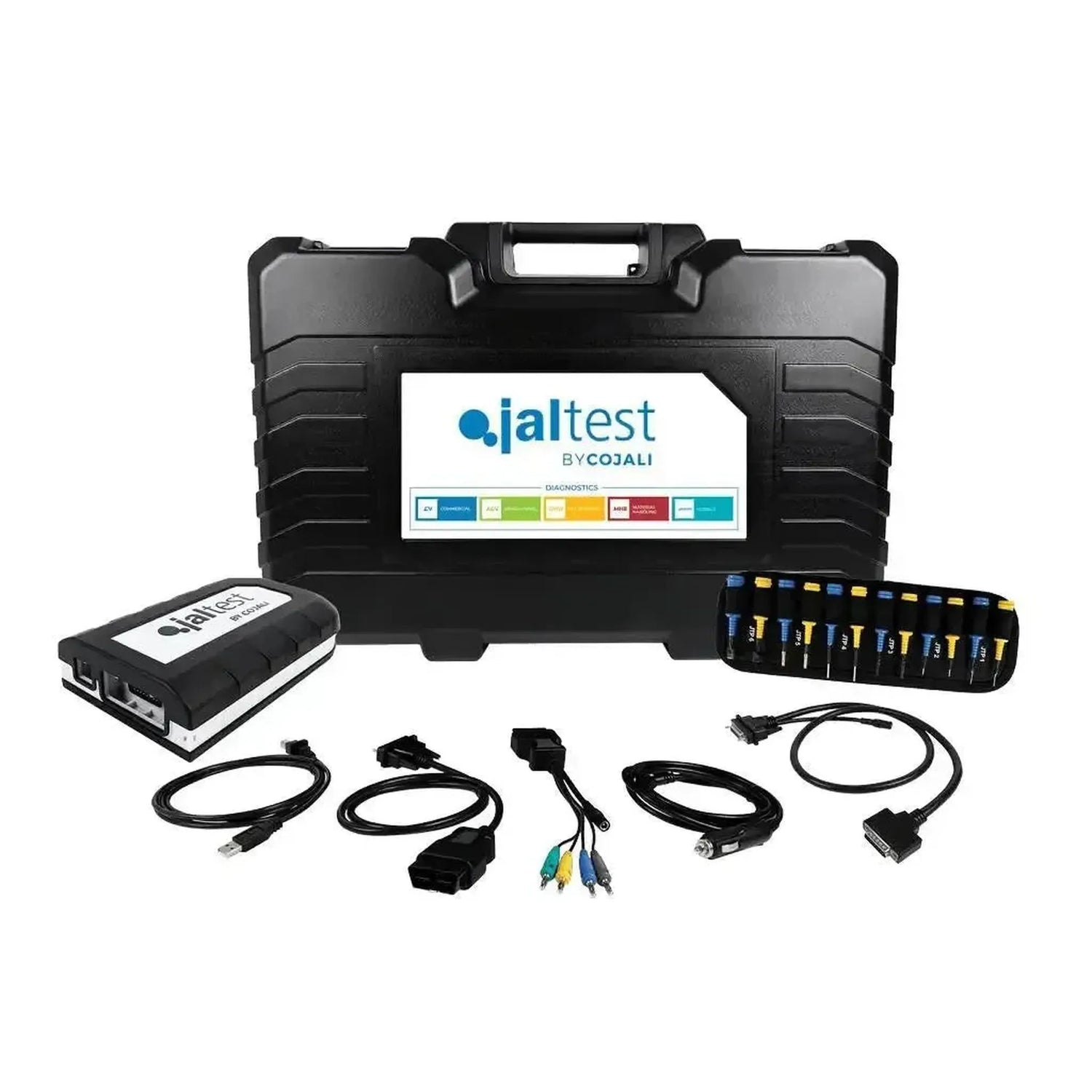

Τι περιέχει το κιβώτιο

Η βαλίτσα περιέχει το υλικό με το οποίο δημιουργείτε τη σύνδεση, και επιπλέον τα δικαιώματα λογισμικού που ξεκλειδώνουν τη μονάδα Multi-Purpose Vehicle. Το υλικό είναι το ίδιο με το στο ξεχωριστό σετ 70001052. η διαφορά μεταξύ των διαγνωστικών συσκευών είναι στη μονάδα λογισμικού, όχι στη βαλίτσα. Παρακάτω αναφέρεται τι είναι κάθε στοιχείο και ποιος είναι ο αριθμός αναφοράς του.

Υλικό

• Jaltest Link V9 (70001015): Η διεπαφή διάγνωσης που συνδέετε στη θέση διάγνωσης του οχήματος, με 26 επαφών DB26 προς το καλώδιο και USB-C προς τον υπολογιστή.
• Multipin Kit (70002001): Είκοσι πολλαπλοί σύνδεσμοι JTP01 έως JTP10, ο καθένας σε δύο χρώματα, το καλώδιο σύνδεσης JTP101 και δύο καλώδια τροφοδοσίας — JDC10AM2 με σφιγκτήρες μπαταρίας και JDC20AM2 για τον αναπτήρα. Με αυτά συνδέετε απευθείας σε έναν συνδεσμό για τον οποίο δεν υπάρχει δικό του καλώδιο διάγνωσης.
• Καλώδιο OBD 16 pins (JDC213.9): Το τυπικό καλώδιο για τη συνήθη σύνδεση διάγνωσης.
• Καλώδιο USB-C (JDC107.9B): Η σύνδεση μεταξύ του Link και του laptop σας.
• Καλώδιο επέκτασης 100 cm (JDC100): Με σύνδεσμο 26 ακίδων DB26, ο ευρύς σύνδεσμος στο ίδιο το Link.
• Θήκη (70003015): Η συμπαγής εκτέλεση, 505 x 381 x 146 mm.

Λογισμικό

• Λογισμικό (29348): Η εφάπαξ αγορά που ξεκλειδώνει τη μονάδα Multi-Purpose Vehicle.
• Ενεργοποίηση της άδειας, δώδεκα μήνες (74001012): Το δικαίωμα να την χρησιμοποιήσετε το πρώτο έτος.

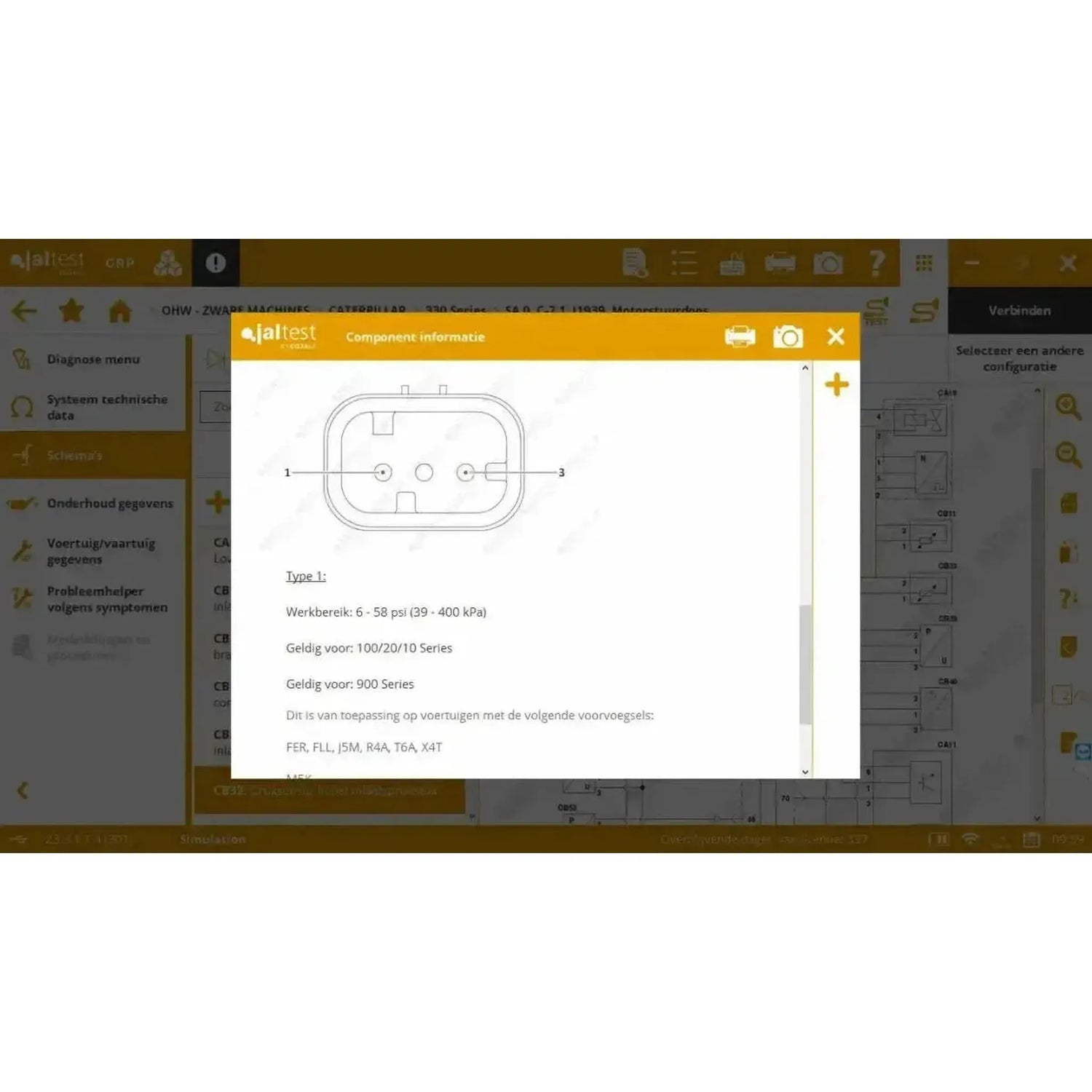

• Τεχνικές πληροφορίες: Το έργο αναφοράς για το λογισμικό. Περιλαμβάνεται και δεν πωλείται ξεχωριστά. η πρόσβαση ακολουθεί την άδεια.
• Jaltest GRP: Το λογισμικό εργαστηρίου της Cojali για πελάτες, οχήματα και αναφορές, στις λειτουργίες Basic, Synchro και Enterprise· και οι τρεις μπορούν να ενεργοποιηθούν δωρεάν.

Ένα laptop και τα καλώδια ανά μάρκα δεν περιλαμβάνονται εδώ. Δείτε Καλώδια και υπολογιστής παρακάτω σε αυτή τη σελίδα.

Για ποια οχήματα και συστήματα

Το Jaltest Multi-Purpose Vehicle καλύπτει μία ομάδα: πολυλειτουργικά οχήματα, από τον σαρωτή οδών έως τον δημοτικό φορέα εργαλείων. Μια μάρκα στη λίστα σημαίνει ότι υπάρχει κάλυψη, όχι ότι κάθε μοντέλο και έτος κατασκευής υποστηρίζονται πλήρως. Η κατανομή ανά ήπειρο αφορά τη χώρα προέλευσης της μάρκας, όχι τον τρέχοντα ιδιοκτήτη.

Πολυσκοπικά οχήματα

Γνωστές μάρκες ανάμεσα στα πολυλειτουργικά οχήματα στην κάλυψη του Jaltest Multi-Purpose Vehicle: Aebi, Boschung, Bucher, Hako, Johnston, Kärcher, Ravo και Schmidt.

Όλες οι 27 μάρκες πολυλειτουργικών οχημάτων, κατανεμημένες ανά ήπειρο:

Ευρωπαϊκή περιλαμβάνει το Ηνωμένο Βασίλειο και την Ελβετία. Το Bobcat είναι κατηγοριοποιημένο ως Αμερικανικό επειδή η μάρκα προέρχεται από τις Ηνωμένες Πολιτείες, ανεξάρτητα από τον τρέχοντα ιδιοκτήτη. Στις Λοιπές περιλαμβάνονται τα δύο ονόματα των οποίων η προέλευση δεν μπορούσε να προσδιοριστεί.

Τα συστήματα στο όχημα

• Κινητήρια δύναμη: Μηχανή, κιβώτιο ταχυτήτων και μεταχείρηση καυσαερίων, με φίλτρο σωματιδίων, SCR και AdBlue.
• Υδραυλικά: Αντλίες, ανάλογες βαλβίδες και οι ρυθμίσεις πίεσης και ογκομετρικής ροής του κυκλώματος εργασίας.
• Ναυπήγηση και σάρωση: Ο έλεγχος των κινητήρων βούρτσας, του ανεμιστήρα αναρρόφησης και των άλλων λειτουργιών εργασίας της ναυπήγησης.
• Φρένα και σασί: Υδραυλικά και ηλεκτρονικά στοιχεία πέδησης, αναρτήσεις και σύστημα κατεύθυνσης.
• Ηλεκτρονικά: Κεντρικός υπολογιστής, ηλεκτρονικές μονάδες, όργανο ενδείξεων και τα δίκτυα CAN που τα συνδέουν.

Αναζήτηση κατά σύστημα αντί για κατά όχημα

Ένα σάρωθρο είναι μια ναυπήγηση σε ένα σασί, με εξαρτήματα από διάφορους προμηθευτές. Εάν το ίδιο σύστημα βρίσκεται σε περισσότερες μάρκες, μπορείτε να το προσεγγίσετε κατά το εξάρτημα αντί κατά το όχημα.

• Κινητήρες: Mercedes-Benz και MTU, Iveco, FPT και Kubota· για αυτές τις μάρκες υπάρχει ένα δικό τους καλώδιο κινητήρα στο σετ καλωδίων για πολυχρηστικά οχήματα.
• Γενική σύνδεση: Ο 9-ακίδα πράσινος σύνδεσμος Deutsch τύπου 2, η τυπική είσοδος σε πολλές ανεξάρτητες ρυθμίσεις κινητήρα και μονάδας.
• Κιβώτια ταχυτήτων: Υδροστατικές, powershift και CVT εκδόσεις, με ρύθμιση μετά την επισκευή ή αντικατάσταση ενός εξαρτήματος.
• Υδραυλικά εξαρτήματα: Αναλογικές βαλβίδες, αντλίες και οι αισθητήρες πίεσης, γωνίας και μήκους στη μονάδα.
• Αντιρρυπαντική θεραπεία καυσαερίων: Φίλτρο σωματιδίων, SCR και AdBlue, με την αντλία, τον εγχυτήρα και τη θέρμανση ως ξεχωριστά εξαρτήματα.

Τι μπορείτε να κάνετε

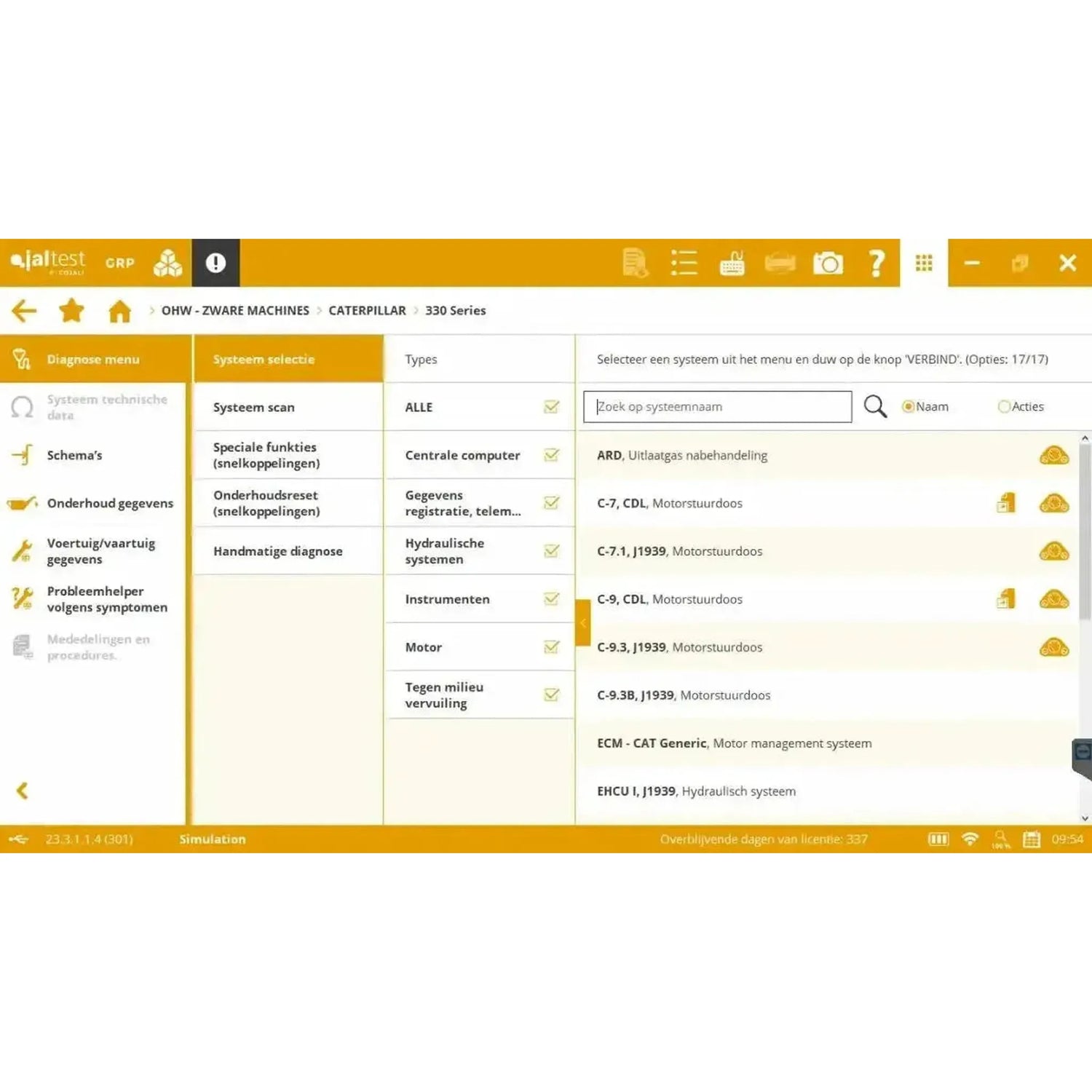

Με την ενότητα πολυχρηστικού οχήματος διαβάζετε τις μονάδες ελέγχου του οχήματος, παρακολουθείτε τις τιμές μέτρησης και ελέγχετε τα εξαρτήματα. Επιπλέον, εκτελείτε το συντηρητικό έργο που απαιτεί λογισμικό: Το φίλτρο σωματιδίων, τους εγχυτήρες, τις βαθμονομήσεις και τους μετρητές συντήρησης.

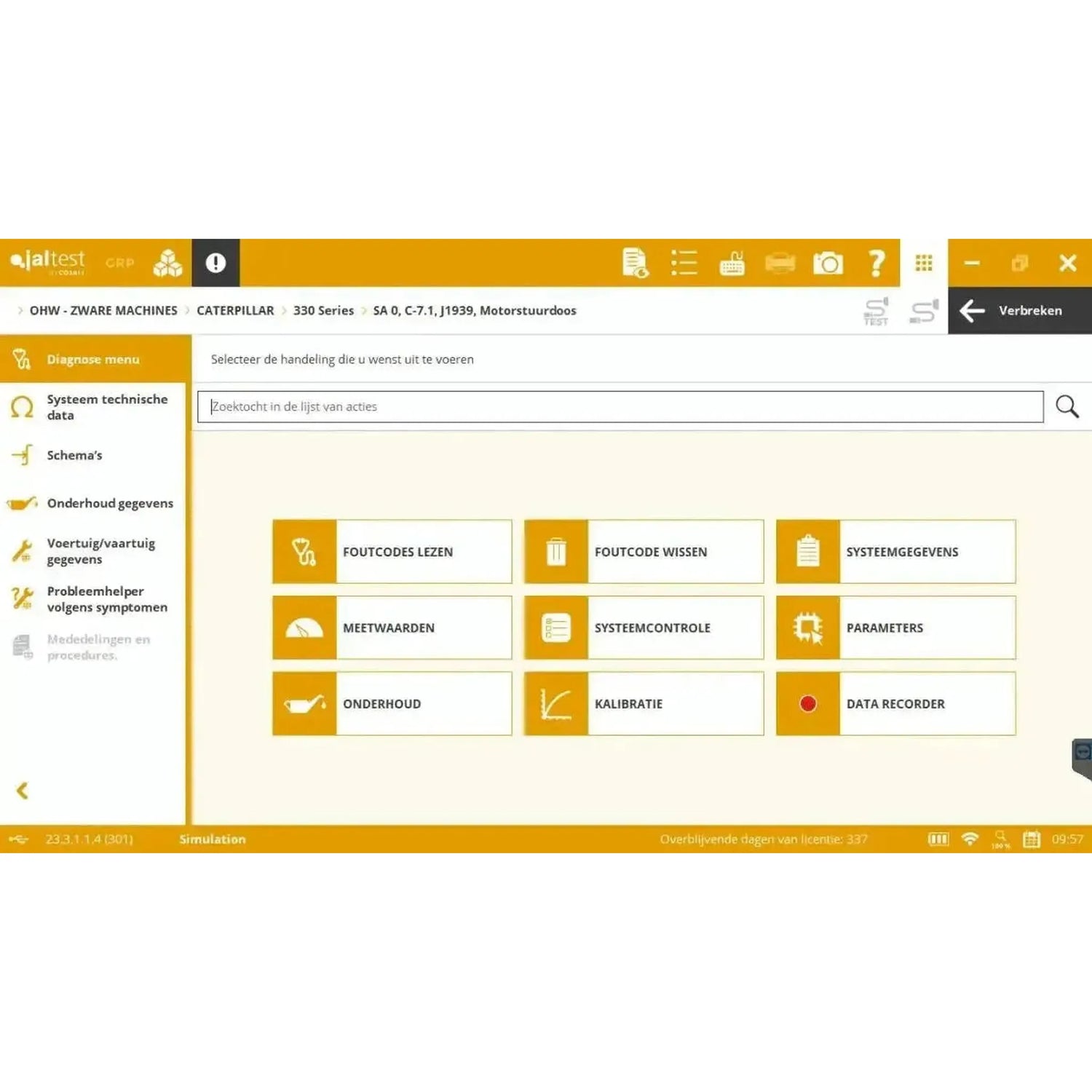

Διάγνωση

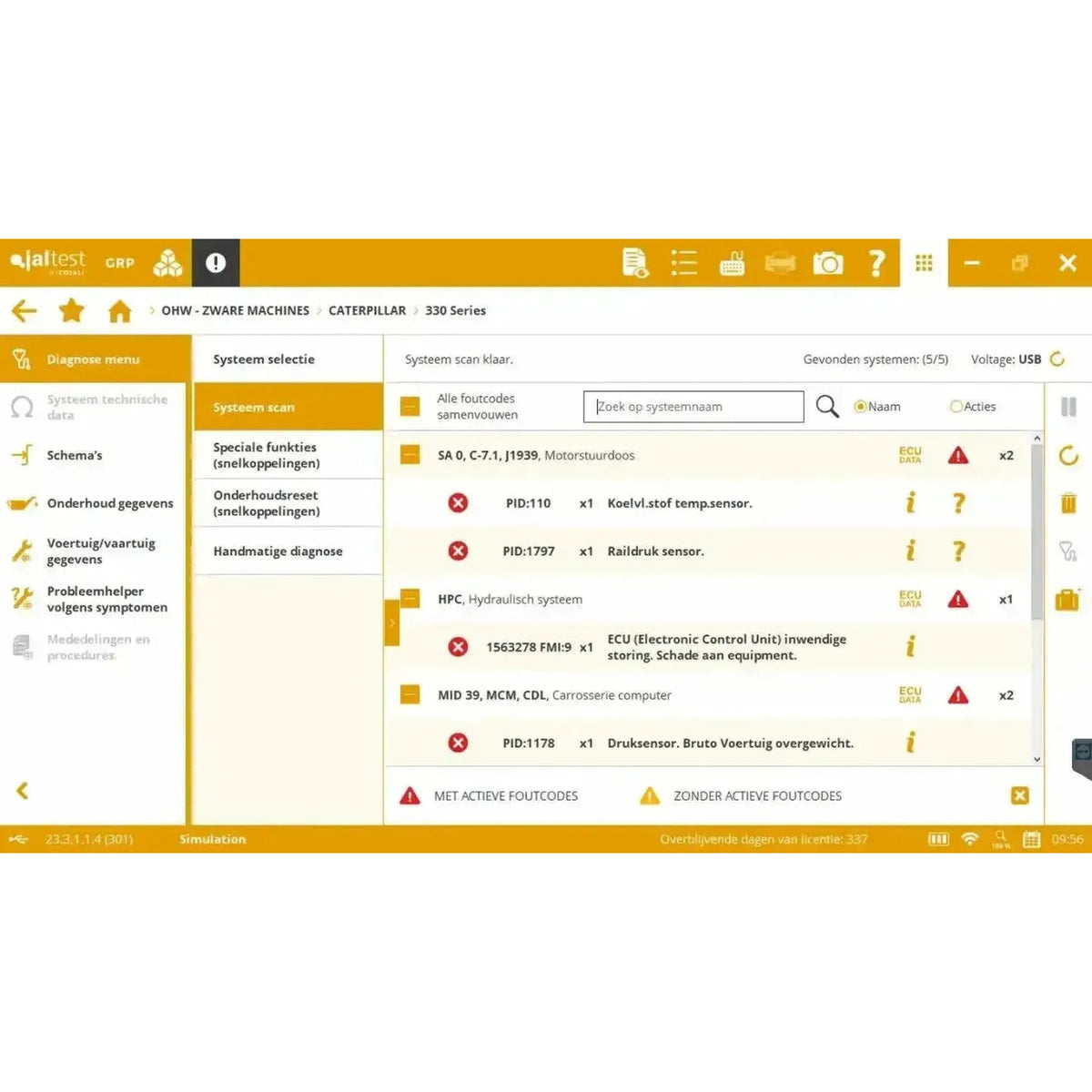

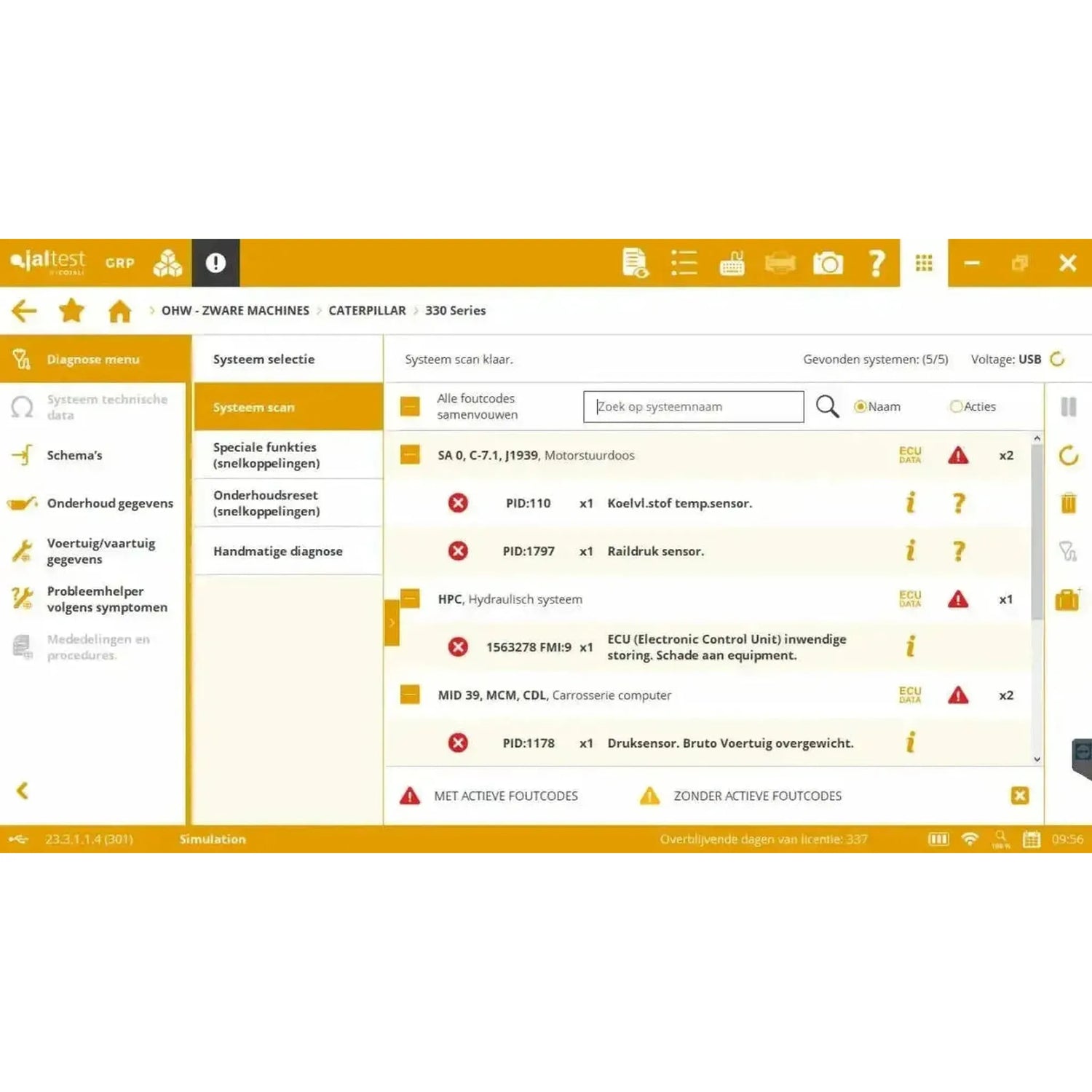

• Ανάγνωση κωδικών σφάλματος: Η μνήμη σφάλματος της μονάδας ελέγχου, με πληροφορίες σχετικά με τους κωδικούς.
• Τιμές μέτρησης: Οι τιμές των συνδεδεμένων αισθητήρων στην οθόνη, όπως ταχύτητα περιστροφής, υδραυλική πίεση και θερμοκρασία.
• Έλεγχος εξαρτημάτων: Βαλβίδες, αντλίες, κινητήρες βούρτσας και ανεμιστήρες με στόχευση για την έλεγχο της λειτουργίας τους.
• Δεδομένα ECU: Σειριακός αριθμός, έκδοση λογισμικού, ώρες λειτουργίας και άλλα δεδομένα της μονάδας ελέγχου.

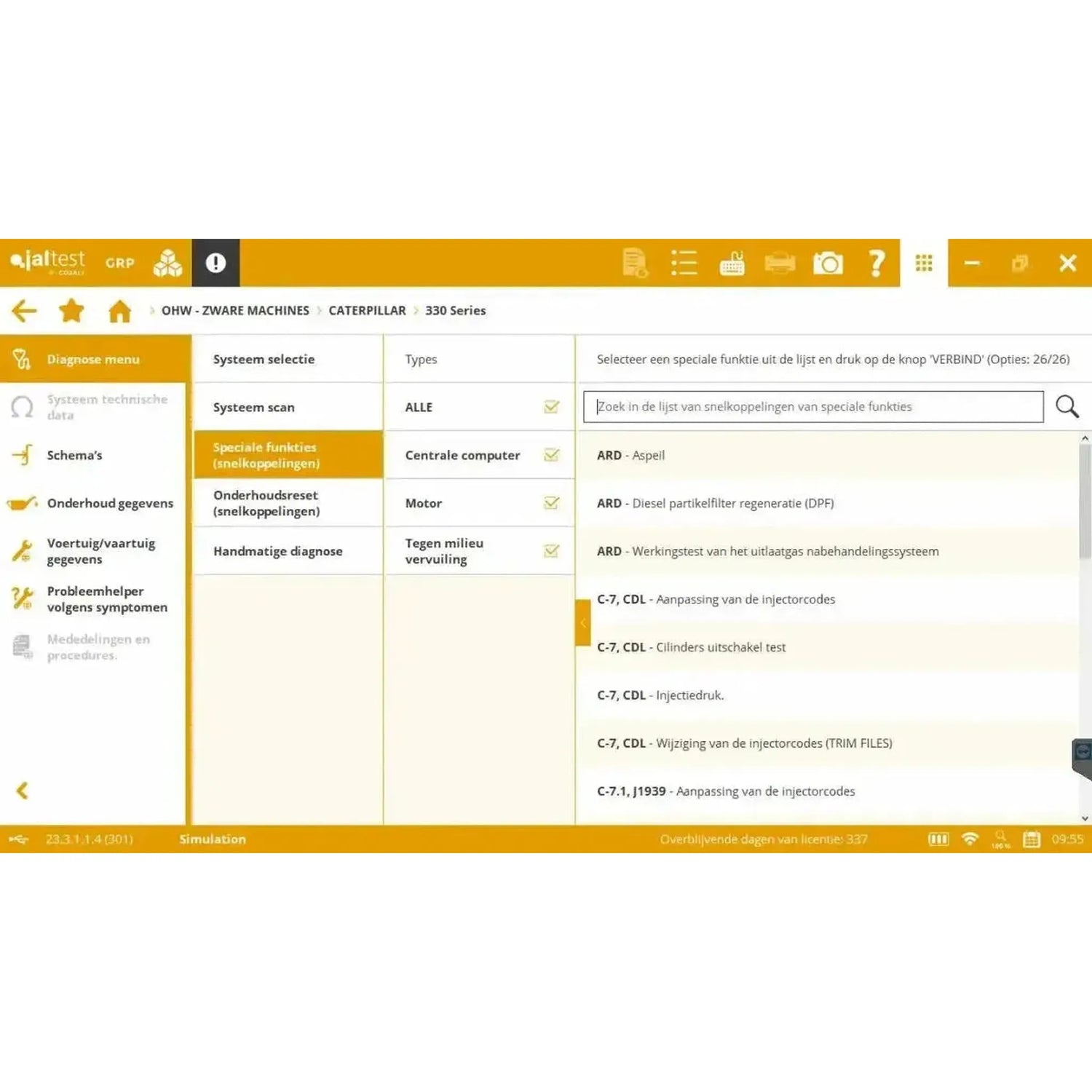

• Παράμετροι και βαθμονομήσεις: Διαμόρφωση μονάδων ελέγχου και ρύθμιση συστημάτων.

Συντήρηση

• Φίλτρο σωματιδίων (DPF): Εξαναγκασμένη αναγέννηση και μετά την αντικατάσταση επαναφορά των τιμών αιθάλης και τέφρας.
• SCR και AdBlue: Επαναφορά του συστήματος και μέτρηση της αντλίας, του εγχυτήρα και της θέρμανσης.
• Κωδικοποίηση ακροφυσίου: Ενημέρωση νέων ακροφυσίων στον έλεγχο κινητήρα.
• Βαθμονόμηση υδραυλικών: Επανεπιστροφή της ρύθμισης αναλογικών βαλβίδων και αισθητήρων στη μονάδα.
• Μετρήσεις συντήρησης: Επαναφορά μετά από εργασία service.

Η διαφορά με τη λειτουργία ειδικού

Η συνηθισμένη διάγνωση είναι ανάγνωση, μέτρηση και έλεγχος. Στη λειτουργία ειδικού τροποποιείτε επίσης παραμέτρους στις μονάδες ελέγχου: Βαθμονόμηση αισθητήρων και ενεργοποιητών, ρύθμιση παραμέτρων λειτουργίας και αναγέννηση του φίλτρου αιθάλης. Αυτή η λειτουργία περιλαμβάνεται.

Καλώδια και υπολογιστής

Στη θήκη υπάρχει το 16-ακίδα καλώδιο OBD για την τυπική σύνδεση. Εάν το όχημα έχει δικό του σύνδεσμο μάρκας, τότε υπάρχει ένα ξεχωριστό καλώδιο για αυτό· αυτά τα καλώδια είναι διαθέσιμα χωριστά και είναι ομαδοποιημένα σε ένα σετ καλωδίων. Το λογισμικό αυτό εκτελείται σε έναν υπολογιστή Windows.

• Πολυχρηστικά οχήματα (70002005): Το σετ καλωδίων για αυτή την ενότητα, με JDC203A για Mercedes-Benz και MTU, JDC206A για Iveco, JDC217.9 για τον 9-ακίδα πράσινο σύνδεσμο Deutsch τύπου 2, JDC523A για Kubota και JDC526A για τη σύνδεση 19-ακίδων στους κινητήρες FPT.
• Μεμονωμένα καλώδια: Διαθέσιμα επίσης ξεχωριστά όταν υπάρχει μόνο μία μάρκα στο συνεργείο.
• Υπολογιστής: Το λογισμικό εκτελείται στα Windows. Η Cojali προμηθεύει τον Jaltest Rugged PC και το A140 Rugged PAD. και τα δύο διατίθενται ξεχωριστά στο ηλεκτρονικό μας κατάστημα.

Ποιο καλώδιο ταιριάζει στο όχημά σας καθορίζεται από τη διαγνωστική σύνδεση σε αυτό το όχημα και όχι από τη μάρκα της μονάδας. Ελέγξτε τον σύνδεσμο στο ίδιο το όχημα πριν κάνετε παραγγελία: Εάν είναι η σύνδεση 16-ακίδων OBD2, τότε το παρεχόμενο JDC213.9 είναι αρκετό· εάν είναι ένας δικός της σύνδεσμος μάρκας, τότε χρειάζεται ένα δικό της καλώδιο: Βρίσκεται στο σετ καλωδίων 70002005 ή είναι διαθέσιμο για ξεχωριστή παραγγελία.

Άδεια χρήσης και ανανέωση

Η άδεια λογισμικού διαρκεί δώδεκα μήνες από την ενεργοποίηση και στη συνέχεια ανανεώνεται ετησίως με την άδεια ενημέρωσης (29349). Όσο ισχύει η άδεια, λαμβάνετε όλες τις νέες εκδόσεις λογισμικού και διατηρείτε πρόσβαση στις τεχνικές πληροφορίες.

• Ανανέωση: Ετησίως, με την άδεια ενημέρωσης (29349), κάθε φορά για δώδεκα μήνες.
• Διάρκεια: Δώδεκα μήνες από την ενεργοποίηση.
• Εγκαταστάσεις: Έως πέντε υπολογιστές. Το υλικό Jaltest απαιτείται πάντα για την εκτέλεση του λογισμικού.
• Εγγραφή: Κατά την ενεργοποίηση, μετά από κάθε νέα έκδοση λογισμικού, και στη συνέχεια κάθε έξι μήνες.
• Αγορά πρόσθετης ενότητας: Μια ενότητα που αγοράστηκε αργότερα ευθυγραμμίζεται με την τρέχουσα άδειά σας. πληρώνετε ανάλογα.
• Χωρίς ανανέωση: Η διάγνωση συνεχίζει να λειτουργεί στην τελευταία εγκατεστημένη έκδοση, αλλά η πρόσβαση στις τεχνικές πληροφορίες ματαιώνεται. Η Cojali υποστηρίζει ακόμη μια λήξασα άδεια για έναν χρόνο.

Προαιρετικές επεκτάσεις

Εκτός από την ενότητα πολυχρηστικού οχήματος, υπάρχουν επεκτάσεις που παραγγέλνετε χωριστά. Δεν είναι απαραίτητες για τη διάγνωση, αλλά επεκτείνουν την υποστήριξη, τη γνώση ή το εργαλείο. Παρακάτω περιγράφονται τα στοιχεία που αφορούν πολυχρηστικά οχήματα.

• Jaltest ATS (70809004): Ένα χρόνο πρόσβασης στο αγγλόφωνο τεχνικό helpdesk της Cojali, στην έκδοση για AGV, MHE, Multi-Purpose Vehicle και Marine. Συνεχίζεται αυτόματα· η ακύρωση μπορεί να γίνει γραπτώς έως τριάντα ημέρες πριν από την ημερομηνία λήξης.
• Jaltest Central Services: Ενέργειες που εκτελούν οι ειδικοί της Cojali για εσάς, ανά ενέργεια, όπως ο επαναπρογραμματισμός ορισμένων μονάδων ελέγχου.
• Jaltest University: Το εκπαιδευτικό πρόγραμμα της Cojali, από βασικό μάθημα έως εξειδικευμένη κατάρτιση.
• Εργαλεία Jaltest: Τα ξεχωριστά όργανα μέτρησης και δοκιμής της Cojali, διαθέσιμα ανά τεμάχιο.
• Επιπλέον ενότητες: Εάν θέλετε να προσθέσετε εμπορικά οχήματα, γεωργία, εκσκαφές, εσωτερικό μεταφορικό ή ναυτιλία, τότε υπάρχει μια δική της ενεργοποίηση λογισμικού και άδεια· συντονίζονται με τη τρέχουσα άδειά σας.

Περιεχόμενα συσκευασίας

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Καλώδιο προσαρμογέα | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Καλώδιο προσαρμογέα USB-C | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Καλώδιο επέκτασης (100 εκ.) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29348) | Multi-Purpose Vehicle Module | Ενεργοποίηση λογισμικού
• 1x Jaltest (74001012) | Multi-Purpose Vehicle (Module) | Άδεια λογισμικού
