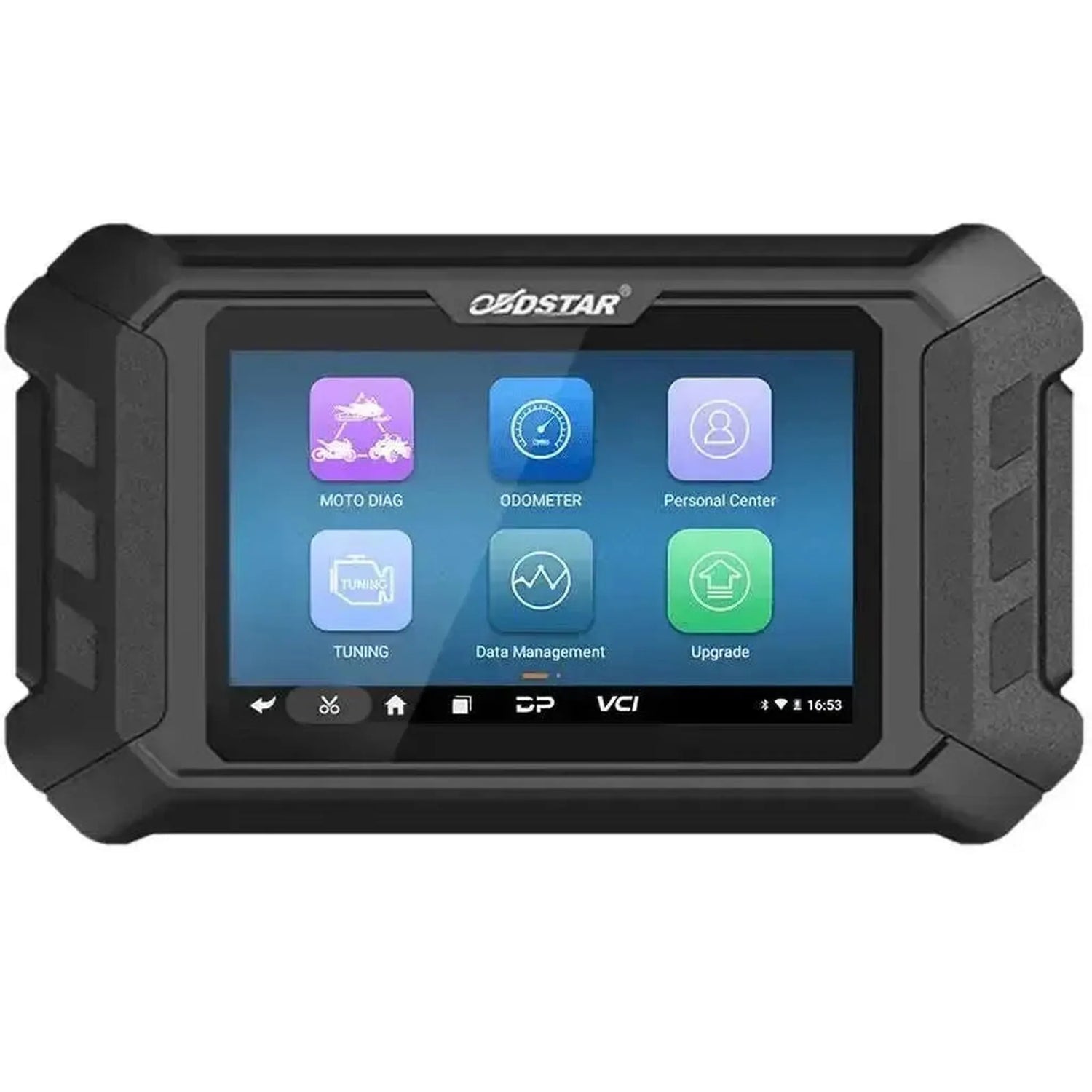

OBDSTAR MS50 Basic | Συσκευή ανάγνωσης | Σνόρφιτ/Μοτοσικλέτα

Εφαρμογές και λειτουργίες

Η συσκευή συνδέεται στη θύρα διάγνωσης της μοτοσικλέτας και προσπελαύνει τις διατιθέμενες μονάδες ελέγχου.

Συστήματα που είναι προσβάσιμα

• Διαχείριση κινητήρα: Η μονάδα ελέγχου έγχυσης βενζίνης και ανάφλεξης, όπου λαμβάνει χώρα το μεγαλύτερο μέρος της διάγνωσης.
• ABS: Ανάγνωση, ενεργοποίηση του συστήματος αντιμπλοκαρίσματος και ρύθμιση της μονάδας ελέγχου σε μοντέλα με ABS.
• Ασύρματη σύνδεση: Το σύστημα διακοπής εκκίνησης, για τη δημιουργία κλειδιών και διαστημάτων.
• Πίνακας οργάνων: Ανάγνωση και κωδικοποίηση του κοντέρ και της αντίστοιχης μονάδας ελέγχου.
• Ανάρτηση: Ηλεκτρονικά ελεγχόμενη ανάρτηση και αεροσυμπίεση, όπου το μοντέλο διαθέτει.
• Διακόπτες τιμονιού: Τα ηλεκτρικά μπλοκ διακοπτών αριστερά και δεξιά στο τιμόνι, διαγνώσιμα ξεχωριστά.
• EPS: Η ηλεκτρική ενίσχυση κατεύθυνσης σε μοντέλα που διαθέτουν.
• BMS: Το σύστημα διαχείρισης μπαταρίας ηλεκτρικών και υβριδικών δικύκλων.
• Συναγερμός και παρκάρισμα: Το σύστημα συναγερμού και οι λειτουργίες παρκαρίσματος.
• TPMS: Το σύστημα παρακολούθησης πίεσης ελαστικών.
• Λοιπές μονάδες: Ποιες άλλες είναι προσβάσιμες, διαφέρει ανά κατασκευαστή, μοντέλο και έτος κατασκευής.

Τι μπορείτε να κάνετε

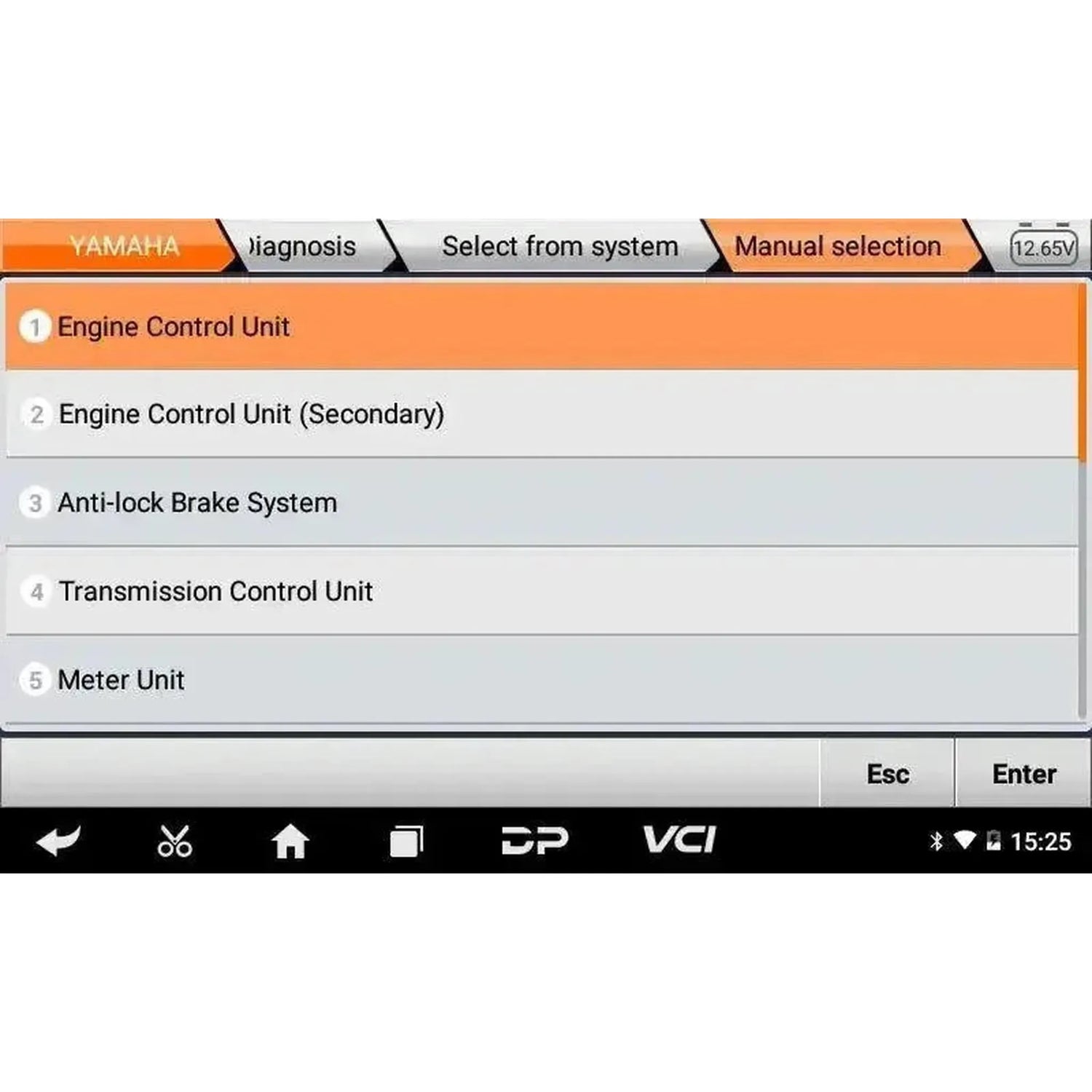

• Αυτόματη σάρωση και αναγνώριση VIN: Απογραφή όλων των διατιθέμενων μονάδων και αυτόματη ταυτοποίηση του οχήματος.

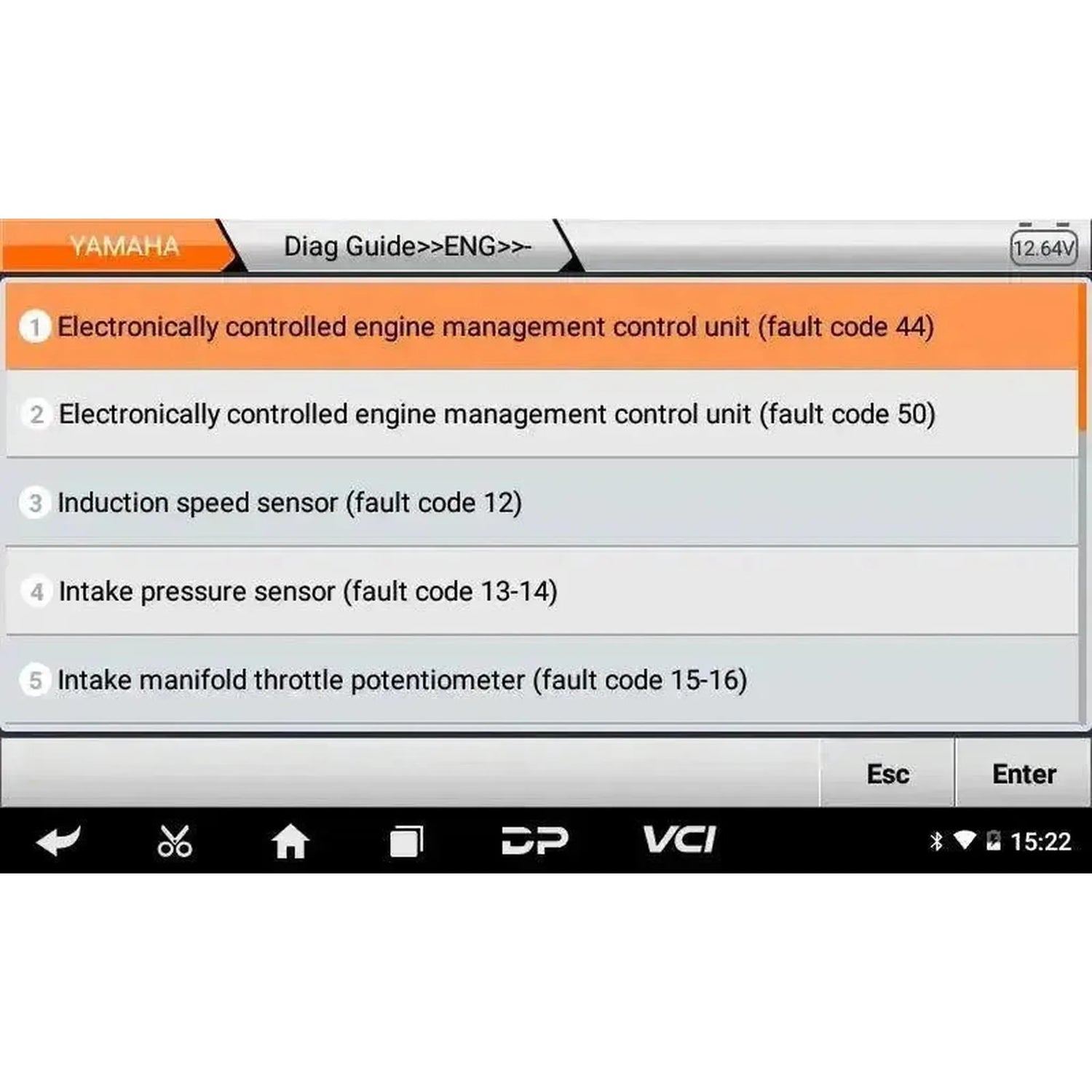

• Ανάγνωση και διαγραφή κωδικών σφαλμάτων: Εξαγωγή αποθηκευμένων και ενεργών κωδίκων από τις μονάδες ελέγχου και εκκαθάριση της μνήμης μετά τη επισκευή.

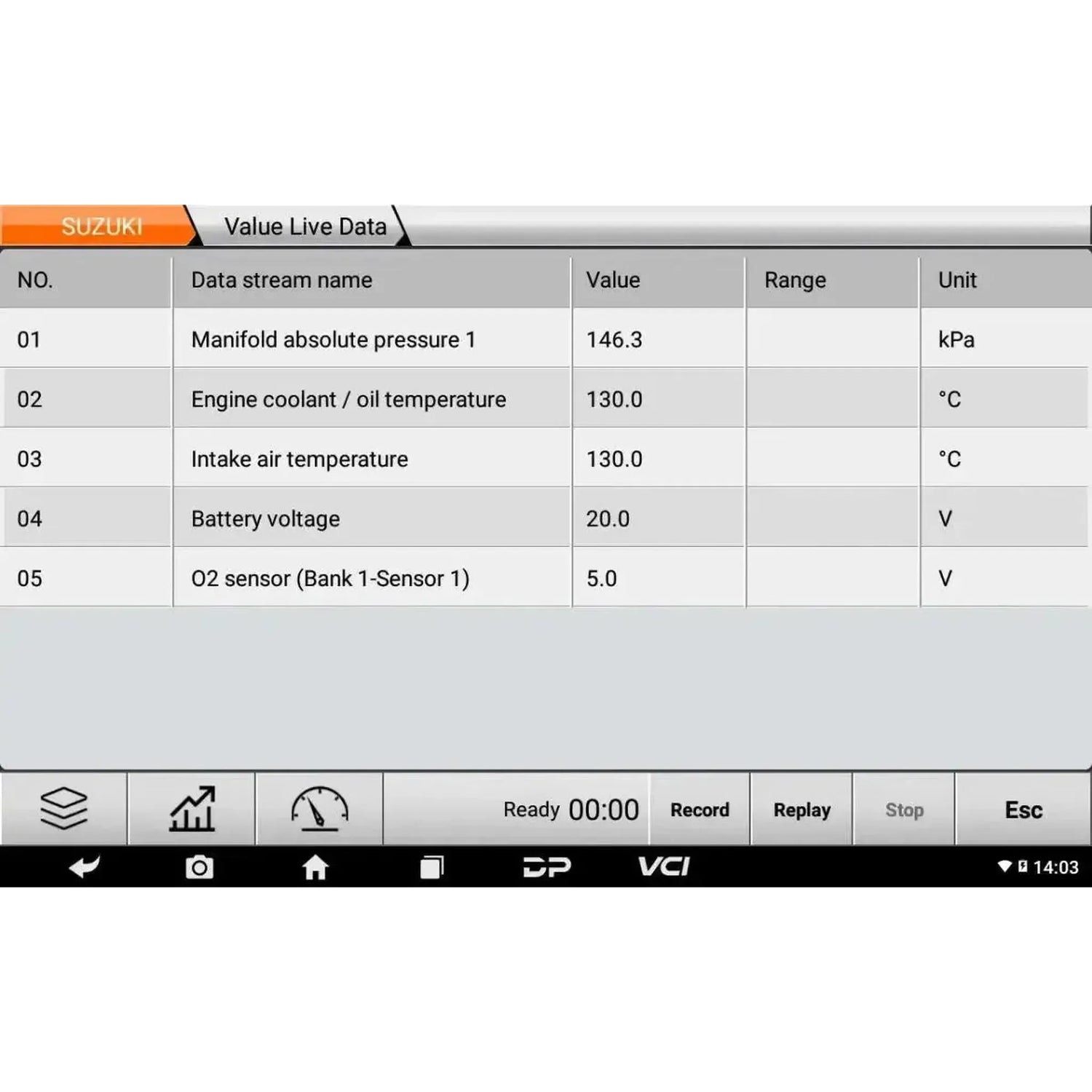

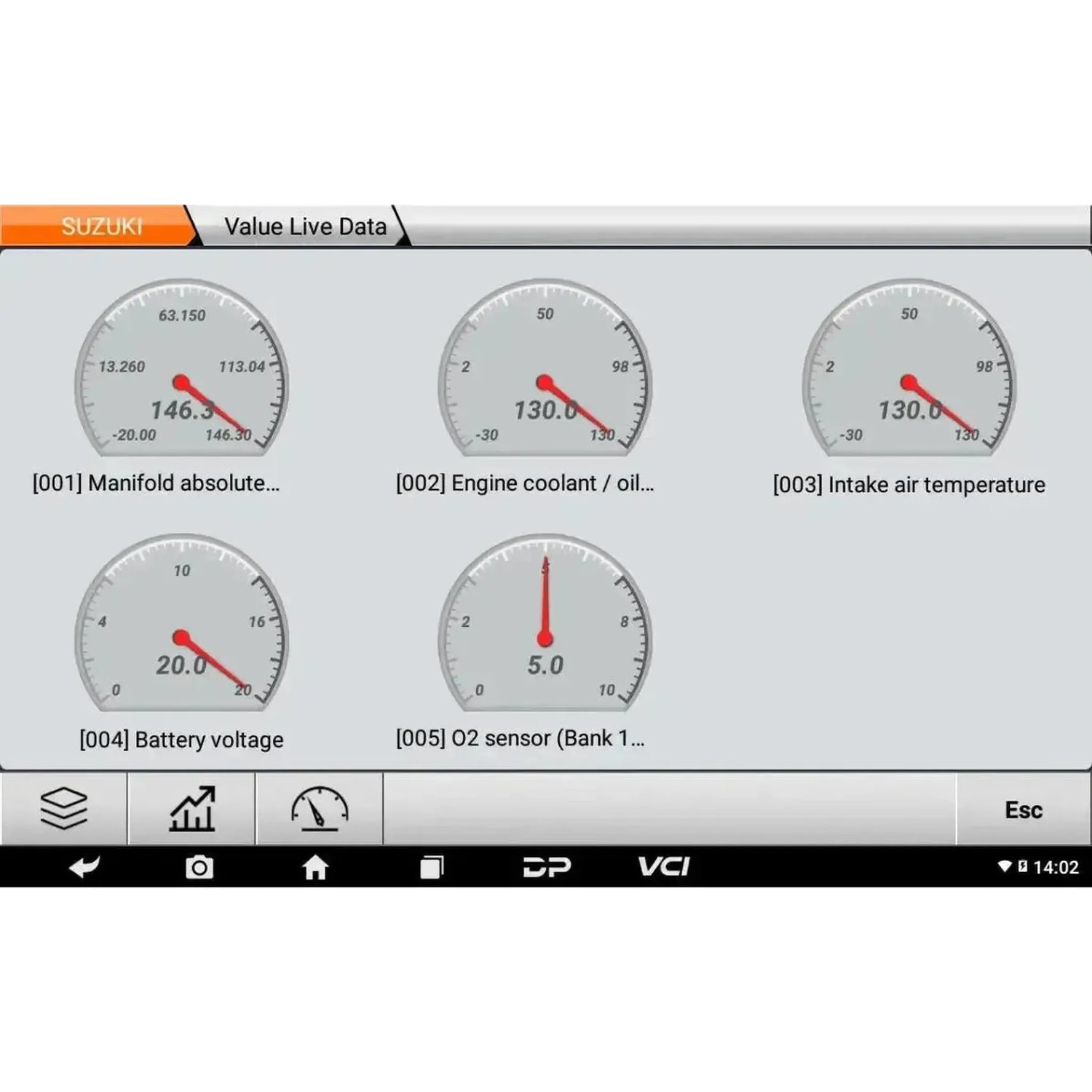

• Παρακολούθηση ζωντανών δεδομένων: Προβολή τιμών αισθητήρων και ενεργοποιητών σε πραγματικό χρόνο ως κείμενο, κυματομορφή ή οργανοπαντόπιων.
• Εγγραφή και αναπαραγωγή δεδομένων: Καταγραφή μιας διαδρομής και μετέπειτα αναθεώρηση για εντοπισμό μιας βλάβης που δεν εμφανίζεται κατ' επιταγή.
• Δοκιμές ενεργοποιητών: Έλεγχος ξεχωριστών συστατικών και ενεργοποιητών για αξιολόγηση της λειτουργίας χωρίς αποσυναρμολόγηση.
• Κωδικοποίηση και προγραμματισμός μονάδων ελέγχου: Κωδικοποίηση και προγραμματισμός μονάδων μετά την αντικατάστασή τους, όπου το σύστημα του οχήματος το επιτρέπει.
• Ρυθμίσεις ECU και κωδικοποίηση οργάνων: Θέση παραμέτρων στη διαχείριση κινητήρα και κωδικοποίηση του πίνακα οργάνων.
• Ρύθμιση και αναπρογραμματισμός έγχυσης: Προσαρμογή της έγχυσης και ξανάγραφη δεδομένων έγχυσης σε υποστηριζόμενα μοντέλα.
• Ειδικές ρυθμίσεις: Ρυθμίσεις CIP, code-and-reset και διαδικασίες ανά κατασκευαστή από τη βάση δεδομένων OBDSTAR.
• Προσοχή: Ποιες λειτουργίες είναι διατιθέμενες, διαφέρει ανά κατασκευαστή, μοντέλο και έτος κατασκευής.

Λειτουργίες συντήρησης και σέρβις

Οι διατιθέμενες λειτουργίες διαφέρουν ανά κατασκευαστή οχήματος, μοντέλο και έτος κατασκευής.

Κινητήρας και σύστημα κίνησης

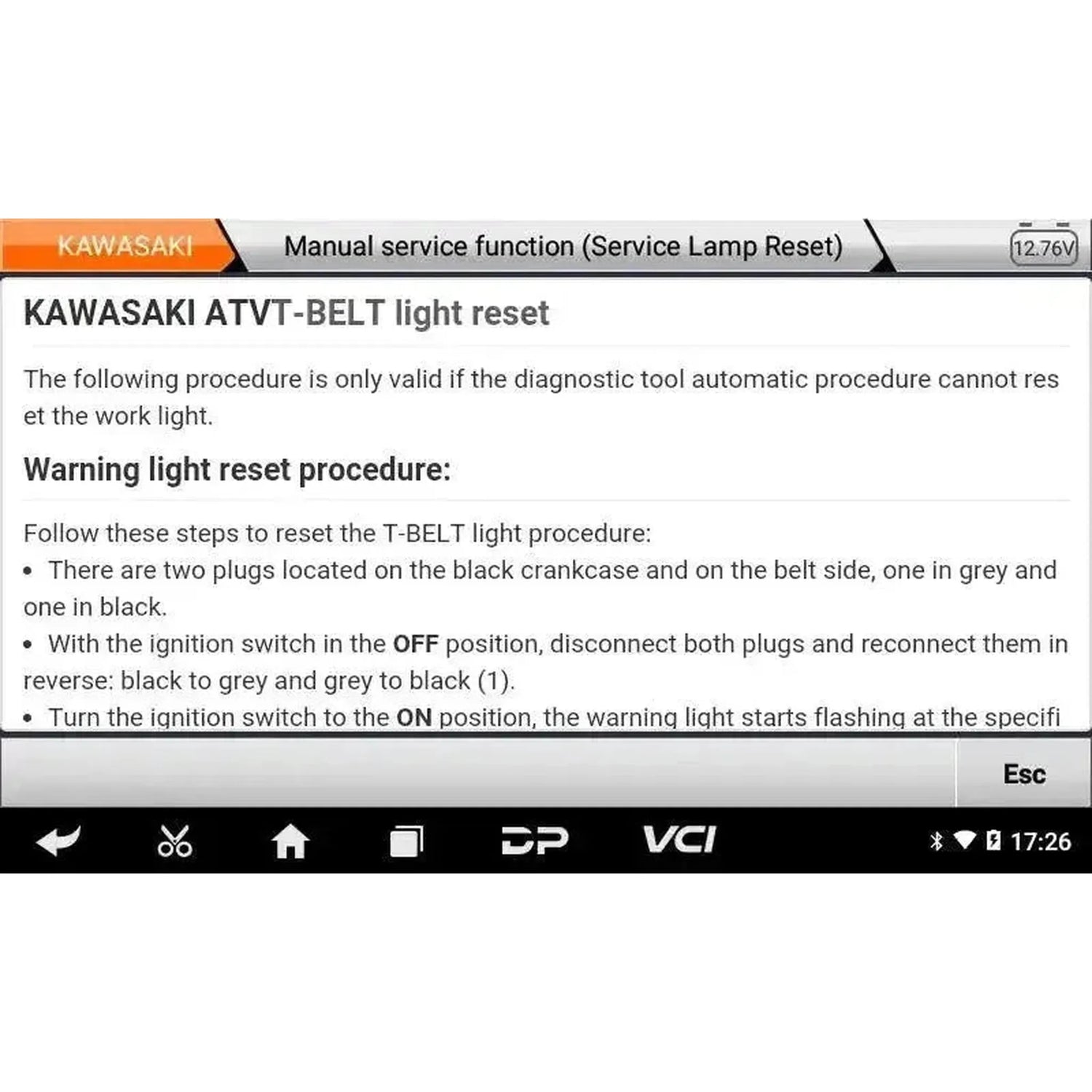

• Επαναφορά σέρβις λαδιού: Επαναφορά του διαστήματος συντήρησης μετά την αλλαγή λαδιού.

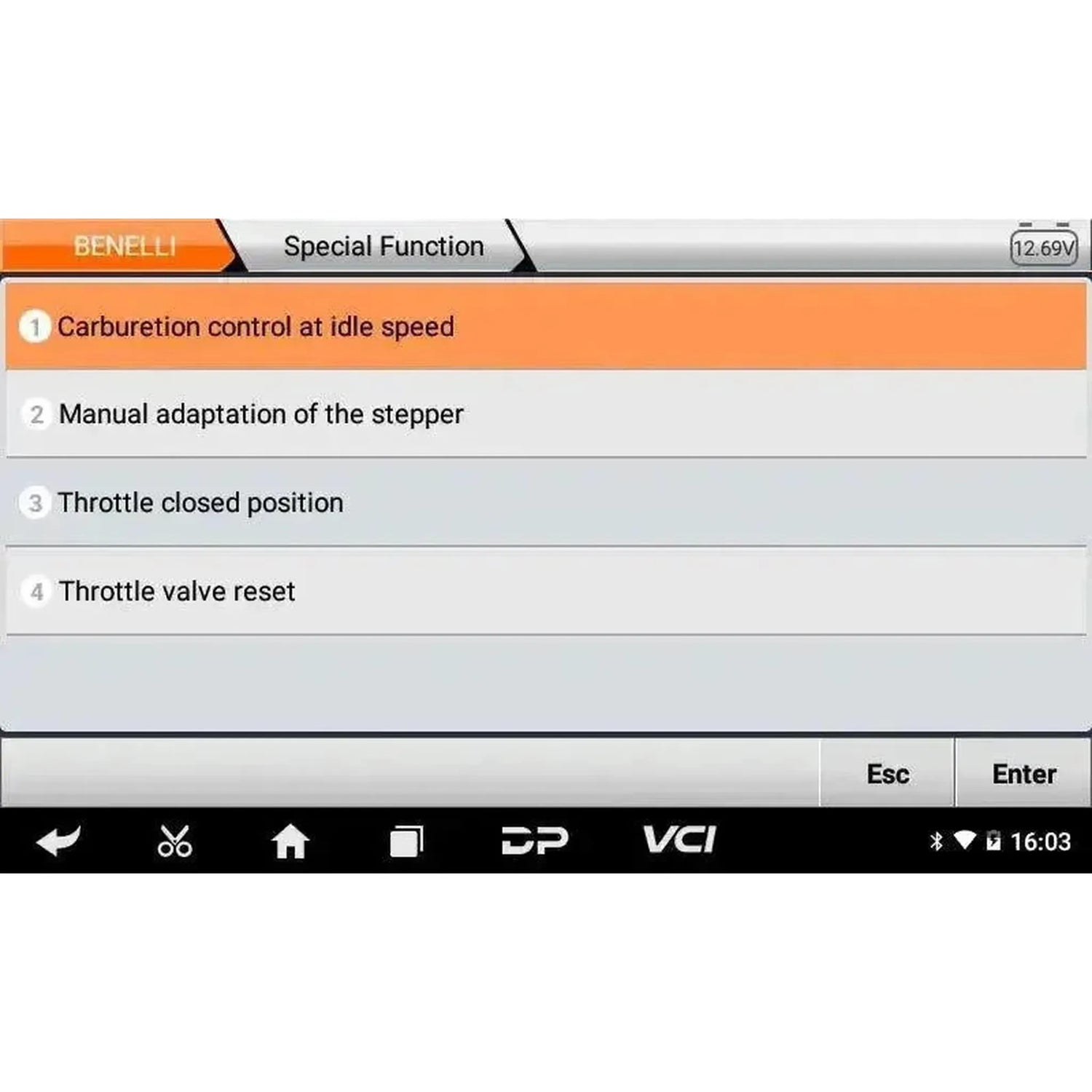

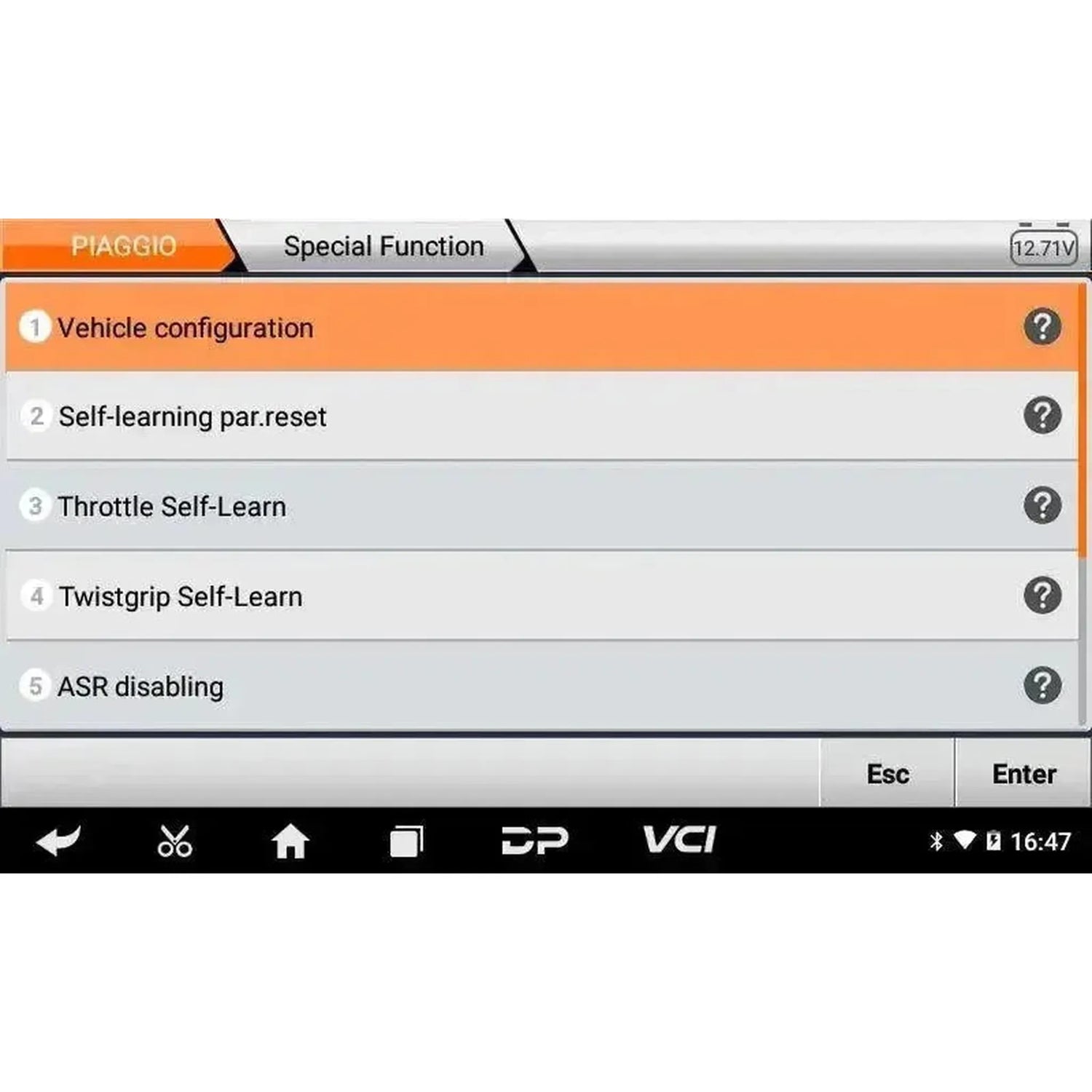

• Εκμάθηση πεταλούδας αερίου: Εκμάθηση της βασικής θέσης του ηλεκτρονικού περιστροφέα αερίου μετά τον καθαρισμό ή την αντικατάστασή του.
• Εκμάθηση περιστροφών ρελαντί: Βαθμονόμηση περιστροφών ρελαντί μετά τη συντήρηση του συστήματος εισαγωγής.
• Ρύθμιση CO: Προσαρμογή του ποσοστού CO για τη σωστή αναλογία μίγματος και τιμές εκπομπών.
• Επαναφορά αναλογίας αέρα-καυσίμου: Επαναφορά των τιμών προσαρμογής της διαχείρισης κινητήρα.
• Επαναφορά αισθητήρα λάμδα: Διαγραφή των αποθηκευμένων τιμών διόρθωσης μετά την αντικατάσταση του αισθητήρα.
• Επαναφορά προσαρμογής κινητήρα: Διαγραφή των γενικών αποθηκευμένων τιμών μετά από επισκευή ή αντικατάσταση εξαρτημάτων.

Κιβώτιο ταχυτήτων, φρένα και λοιπά

• Επαναφορά προσαρμογής κιβωτίου ταχυτήτων: Επαναφορά των αποθηκευμένων τιμών μετάβασης του μονάδας ελέγχου κιβωτίου ταχυτήτων.

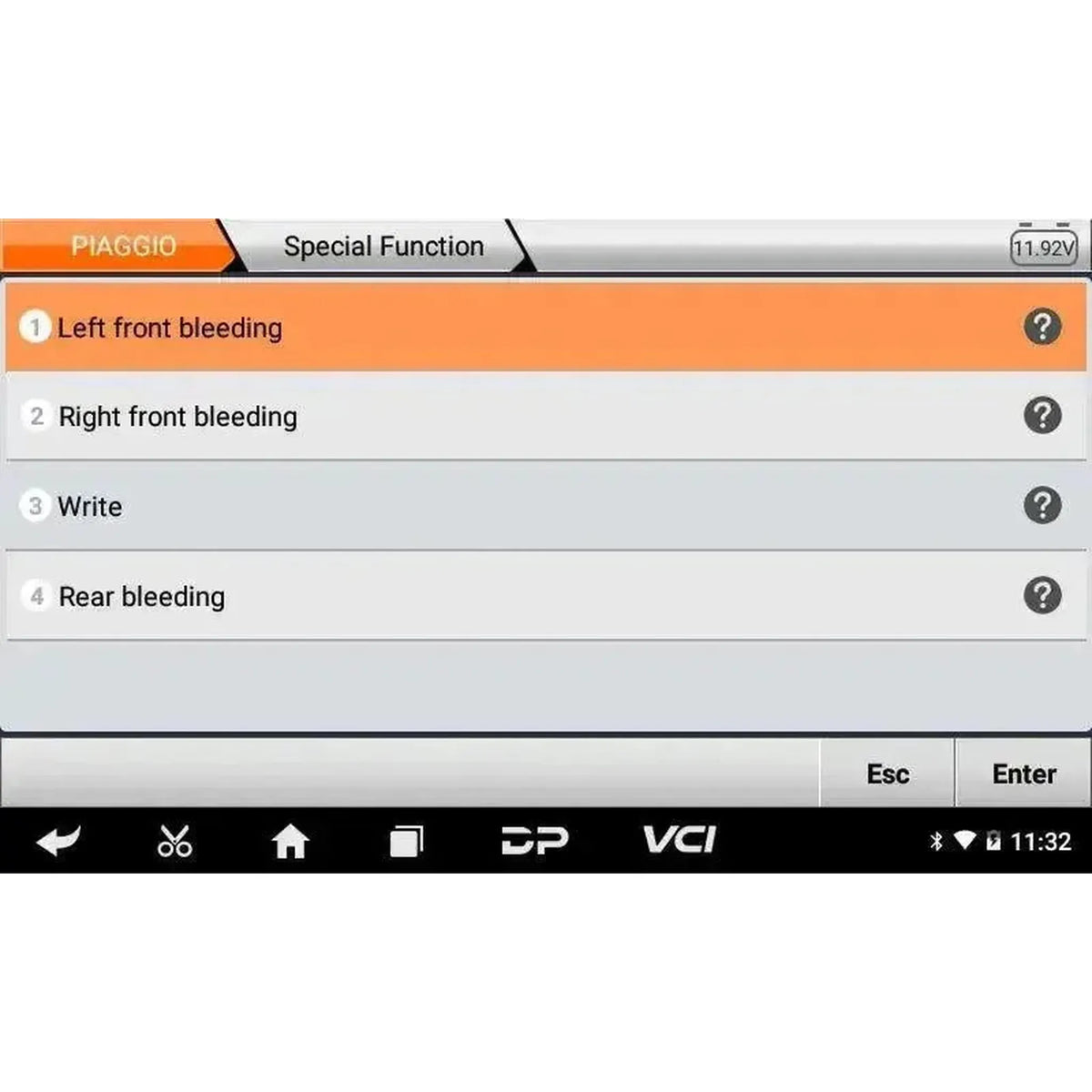

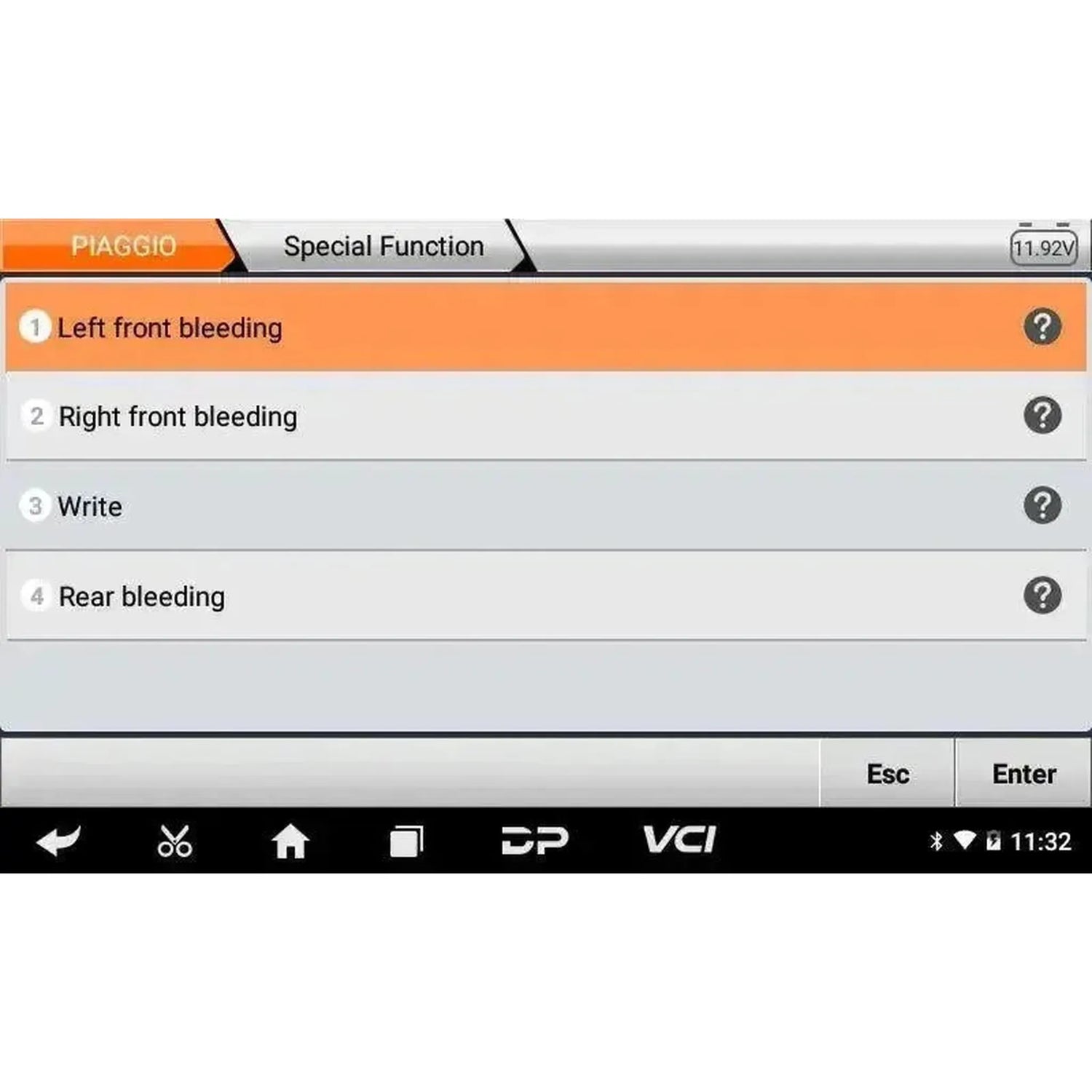

• Αερισμός ABS: Ενεργοποίηση της αντλίας ABS για τον αερισμό του συστήματος πέδησης μετά το συντήρηση.
• Επαναφορά συστήματος ελέγχου πίεσης ελαστικών: Επαναφορά του TPMS όπου είναι εγκατεστημένο στο μοτοσικλέτα.
• Διόρθωση χιλιομετρικής ένδειξης: Προσαρμογή της αποθηκευμένης ένδειξης σε υποστηριζόμενα μοντέλα.
• Λειτουργία EOL: Εκτέλεση διαδικασιών End-of-Line σε υποστηριζόμενες μονάδες ελέγχου.
• Διαγραφή μνήμης υπολογιστή: Αφαίρεση αποθηκευμένων δεδομένων από μια μονάδα ελέγχου για καθαρή κατάσταση εκκίνησης.

Υποστηριζόμενες μάρκες σκαφών

Καθοριστικός παράγοντας είναι ο συνδυασμός της μάρκας, του μοντέλου και του έτους κατασκευής, όχι μόνο η μάρκα. Η OBDSTAR διαιρεί την κάλυψη του MS50 Basic σε δύο ξεχωριστές λίστες. Μια μάρκα που βρίσκεται μόνο στη λίστα χιλιομέτρων δεν μπορείτε να διαβάσετε πλήρως. Για ορισμένες μάρκες απαιτείται επίσης ξεχωριστός προσαρμογέας διάγνωσης. δείτε τις λίστες παρακάτω.

Πλήρης διάγνωση — μοτοσικλέτα, χιονοδρόμιο, ATV και UTV

Είκοσι μάρκες, συν τρεις γενικές εισόδους.

• Ευρωπαϊκό: Aprilia, Benelli, Piaggio, Royal Alloy, Vespa
• Ασιατικό: Aeon, Bajaj, Hartford, Hero, Honda, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Κινεζικό: Lifan, XGJAO
• Γενικές εισόδους: Τυπικό OBD, κινεζικά συστήματα ABS και κινεζικά συστήματα διαχείρισης κινητήρα.

Ρύθμιση χιλιομέτρων μέσω εξαγωγής

Είκοσι μάρκες, όπου η ένδειξη ορίζεται μέσω της εξαγόμενης μνήμης του πίνακα οργάνων.

• Ευρωπαϊκό: Aprilia, Benelli, BMW, Cagiva, Ducati, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Vespa
• Ασιατικό: Honda, Kawasaki, Kymco, Suzuki, Yamaha
• Αμερικανικό: Buell, Harley-Davidson
• Κινεζικό: Haojue
• Γενικό: Generic

BMW, Buell, Cagiva, Ducati, Generic, Haojue, Harley-Davidson, KTM, MV Agusta, Peugeot και Triumph βρίσκονται αποκλειστικά σε αυτή τη λίστα. Σε αυτές τις μάρκες το MS50 Basic δεν εκτελεί πλήρη διάγνωση συστήματος. Αν ψάχνετε αυτές τις μάρκες πλήρως, δείτε το MS50 STD ή ένα εργαλείο ειδικό για τη μάρκα.

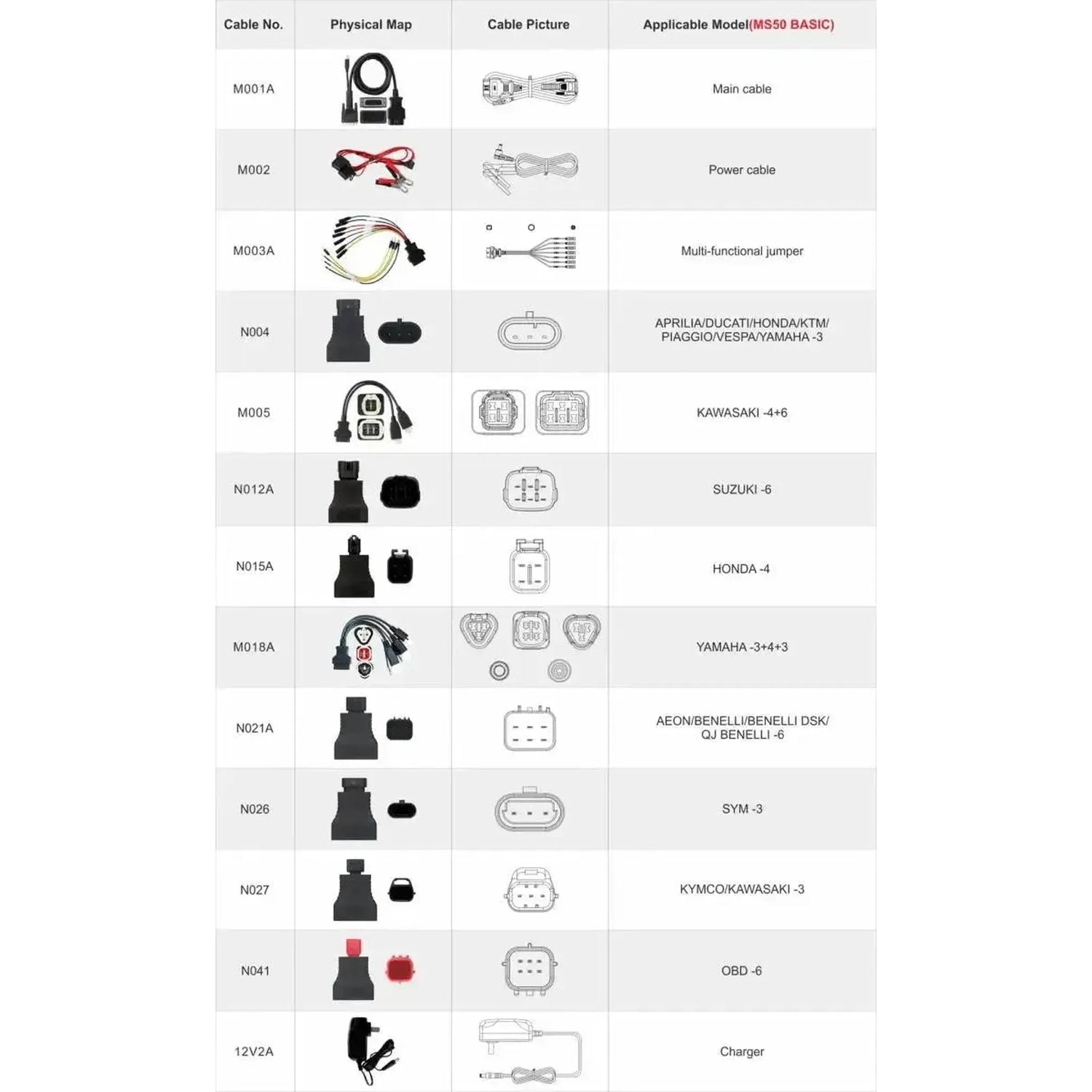

Προσαρμογείς που περιλαμβάνονται

Στο κουτί υπάρχουν εννέα προσαρμογείς σύνδεσης εκτός από το εργαλείο, κατάλληλοι για τις πιο κοινές συνδέσεις.

• Προσαρμογέας διάγνωσης N004: Aprilia, Ducati, Honda, KTM, Piaggio, Vespa και Yamaha
• Προσαρμογέας διάγνωσης M005: Kawasaki
• Προσαρμογέας διάγνωσης N012A: Suzuki
• Προσαρμογέας διάγνωσης N015A: Honda
• Προσαρμογέας διάγνωσης M018A: Yamaha
• Προσαρμογέας διάγνωσης N021A: Aeon, Benelli και διάφορες κινεζικές μάρκες
• Προσαρμογέας διάγνωσης N026: SYM
• Προσαρμογέας διάγνωσης N027: Kymco και Kawasaki
• Προσαρμογέας OBD N041: Μοτοσικλέτες με τυπική 6-핀 OBD σύνδεση Euro 5

Προαιρετικοί προσαρμογείς

Για μάρκες και συνδέσεις που δεν περιλαμβάνονται στο κουτί, υπάρχουν ξεχωριστοί προσαρμογείς διαθέσιμοι. Οι παρακάτω είναι οι πιο ζητημένοι.

• Καλώδιο σφιγκτήρων μπαταρίας M002A: Εξωτερική τροφοδοσία για τη διεπαφή διάγνωσης ή το όχημα.
• M006, M008 και M009: Μοντέλα Kawasaki με μη τυπική θύρα διάγνωσης.
• M013: Lifan και Suzuki.
• M014 και M023: Suzuki.
• M020: Aeon και Benelli.
• M022A: Benelli.
• M024 και M026: SYM.
• M025: Μοτοσικλέτες με τυπική θύρα OBD-II 16 ακίδων.
• M028: PGO — υποστηρίζεται από το λογισμικό, αλλά ο προσαρμογέας δεν περιλαμβάνεται στη συσκευασία.
• M029 και M061: Yamaha.
• M030: Hartford — υποστηρίζεται από το λογισμικό, αλλά ο προσαρμογέας δεν περιλαμβάνεται στη συσκευασία.
• M046: Σύστημα ABS της Benelli.
• M047: Vespa.
• M048: Aprilia.
• M052 και N052: Royal Enfield.
• M055: Honda.
• M056: Kymco.
• Μετατροπέας N001: Μοτοσικλέτες με σύστημα ROJO ή AVIC EFI.

Άδεια

• Διάρκεια: Ένα έτος από την πρώτη εγγραφή της συσκευής.
• Τι περιλαμβάνουν οι ενημερώσεις: Νέα μοντέλα, επέκταση υπάρχοντων μάρκων, πρόσθετες λειτουργίες εξυπηρέτησης και κωδικοποίησης και διορθώσεις.
• Για τι απαιτείται ενεργή άδεια: Το τελευταίο λογισμικό οχήματος, ενημερώσεις μέσω WiFi και την υποστήριξη εξ αποστάσεως.
• Μετά τη λήξη: Η συσκευή συνεχίζει να λειτουργεί με την τελευταία εγκατεστημένη έκδοση. νέες ενημερώσεις διατίθενται ξανά μετά την ανανέωση.

Περιεχόμενα συσκευασίας

• 1x Συσκευή ανάγνωσης OBDSTAR MS50 Basic
• 1x Φορτιστής 12V2A
• 1x Κύριο καλώδιο M001A
• 1x Καλώδιο τροφοδοσίας M002
• 1x Πολυλειτουργικό καλώδιο jumper M003A
• 1x Προσαρμογέας διάγνωσης N004 (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x Προσαρμογέας διάγνωσης M005 (Kawasaki)
• 1x Προσαρμογέας διάγνωσης N012A (Suzuki)
• 1x Προσαρμογέας διάγνωσης N015A (Honda)
• 1x Προσαρμογέας διάγνωσης M018A (Yamaha)
• 1x Προσαρμογέας διάγνωσης N021A (Aeon/Benelli/διάφορες ασιατικές μάρκες)
• 1x Προσαρμογέας διάγνωσης N026 (SYM)
• 1x Προσαρμογέας διάγνωσης N027 (Kymco/Kawasaki)
• 1x Προσαρμογέας OBD N041
