Jaltest | SKU: JDC217.9

Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Καλώδιο Σύνδεσης | Όχήματα Εργασίας

Name: Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Καλώδιο Σύνδεσης | Όχήματα Εργασίας
Brand: Jaltest
SKU: JDC217.9
Price: 103.95 EUR
Availability: InStock

€103,95 με ΦΠΑ

€85,91 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

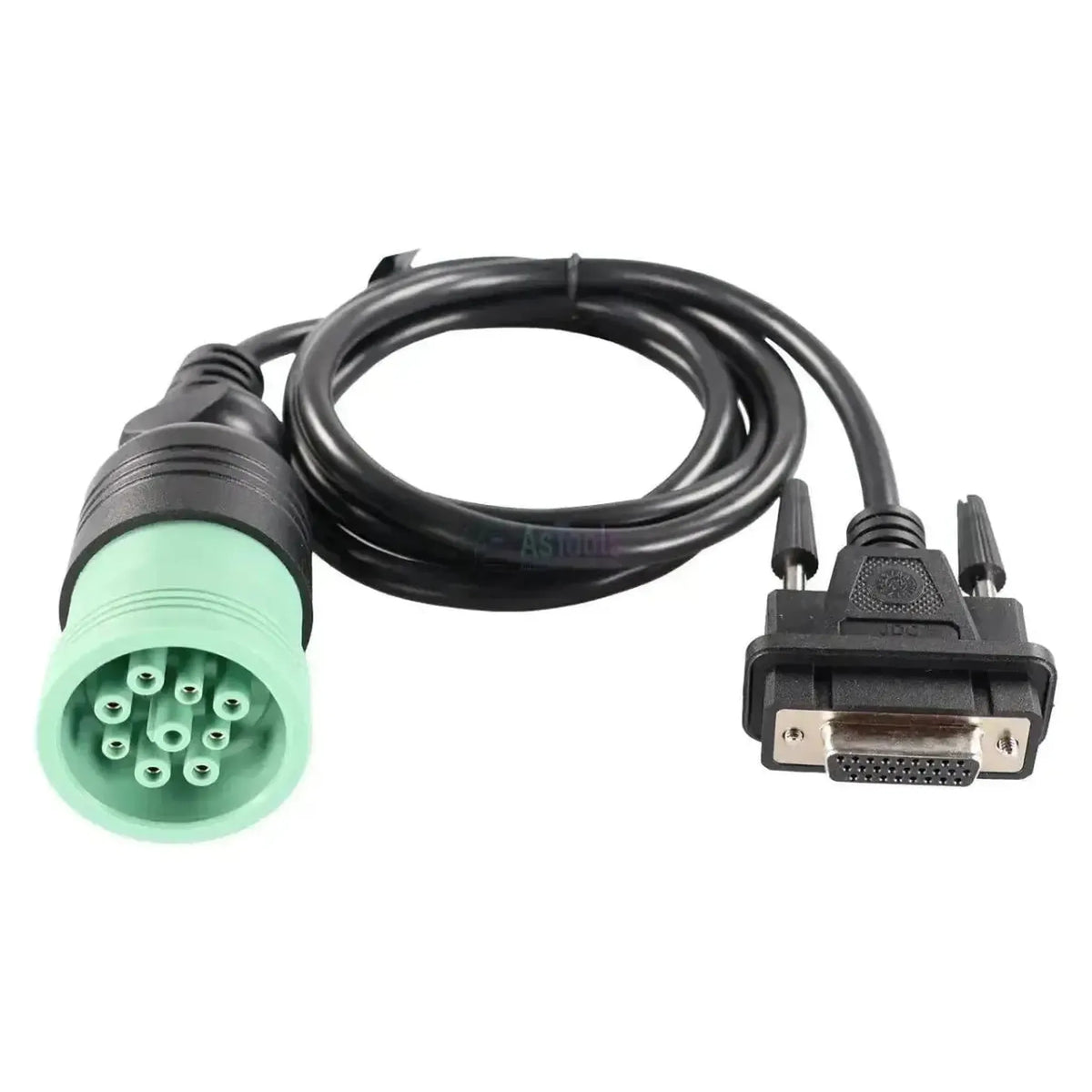

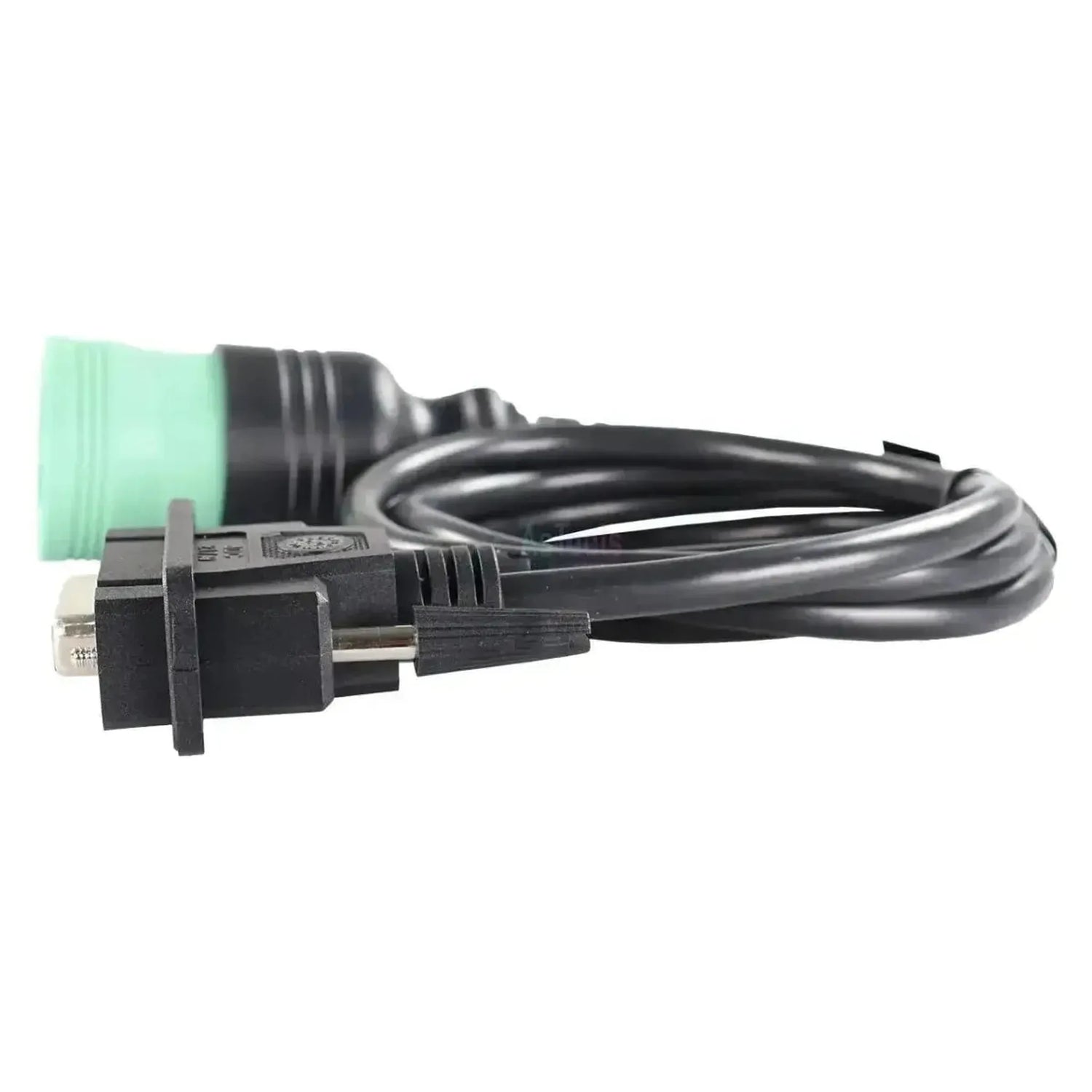

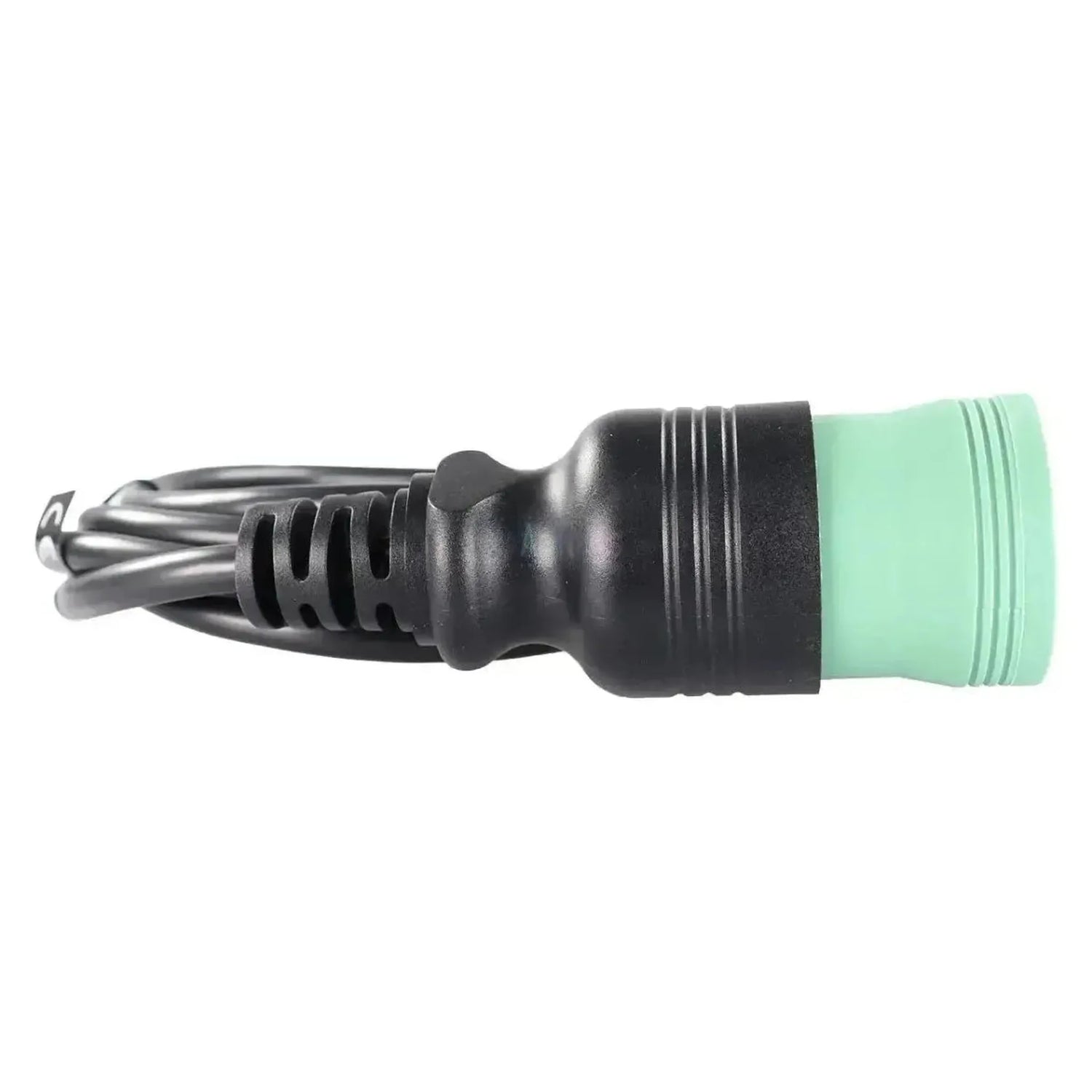

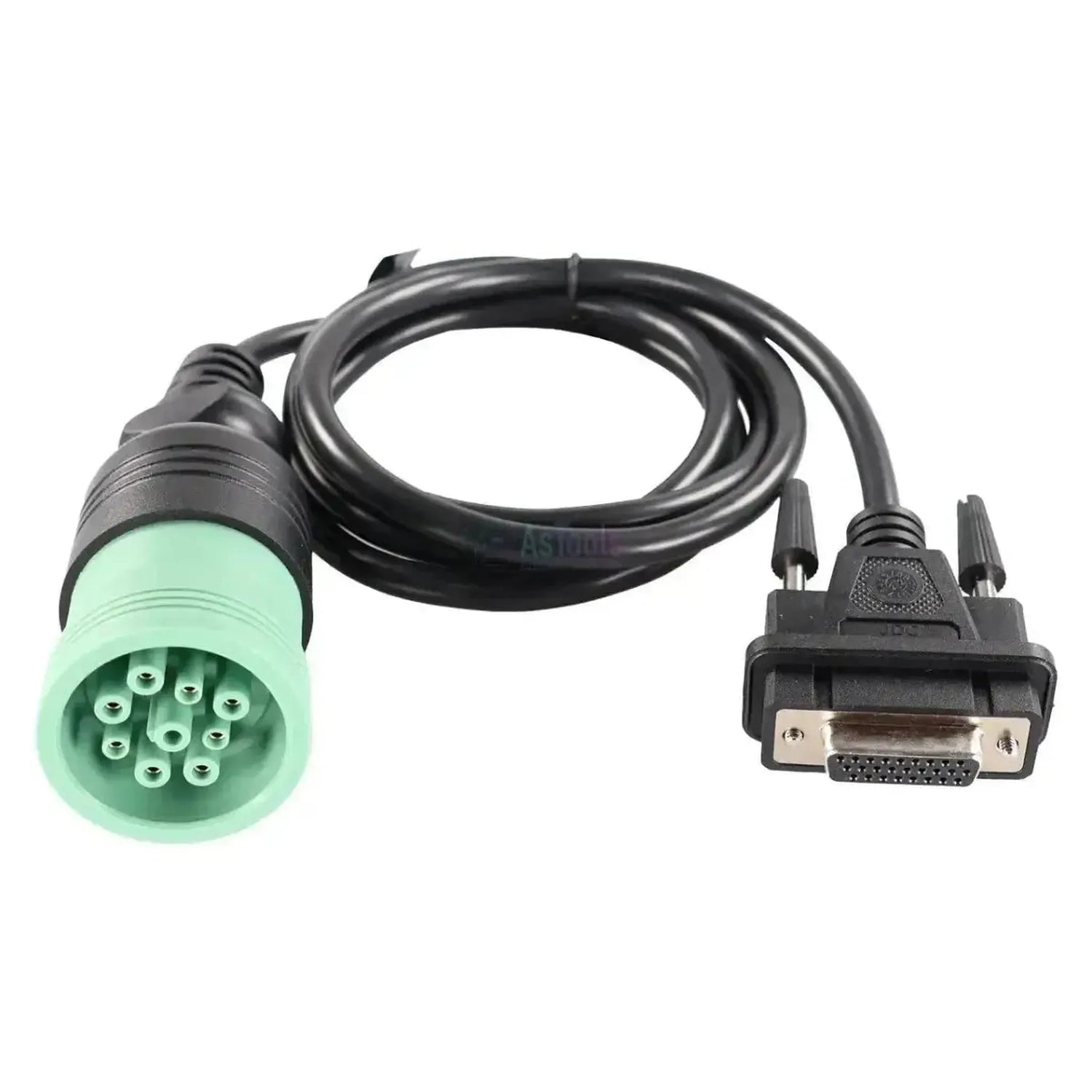

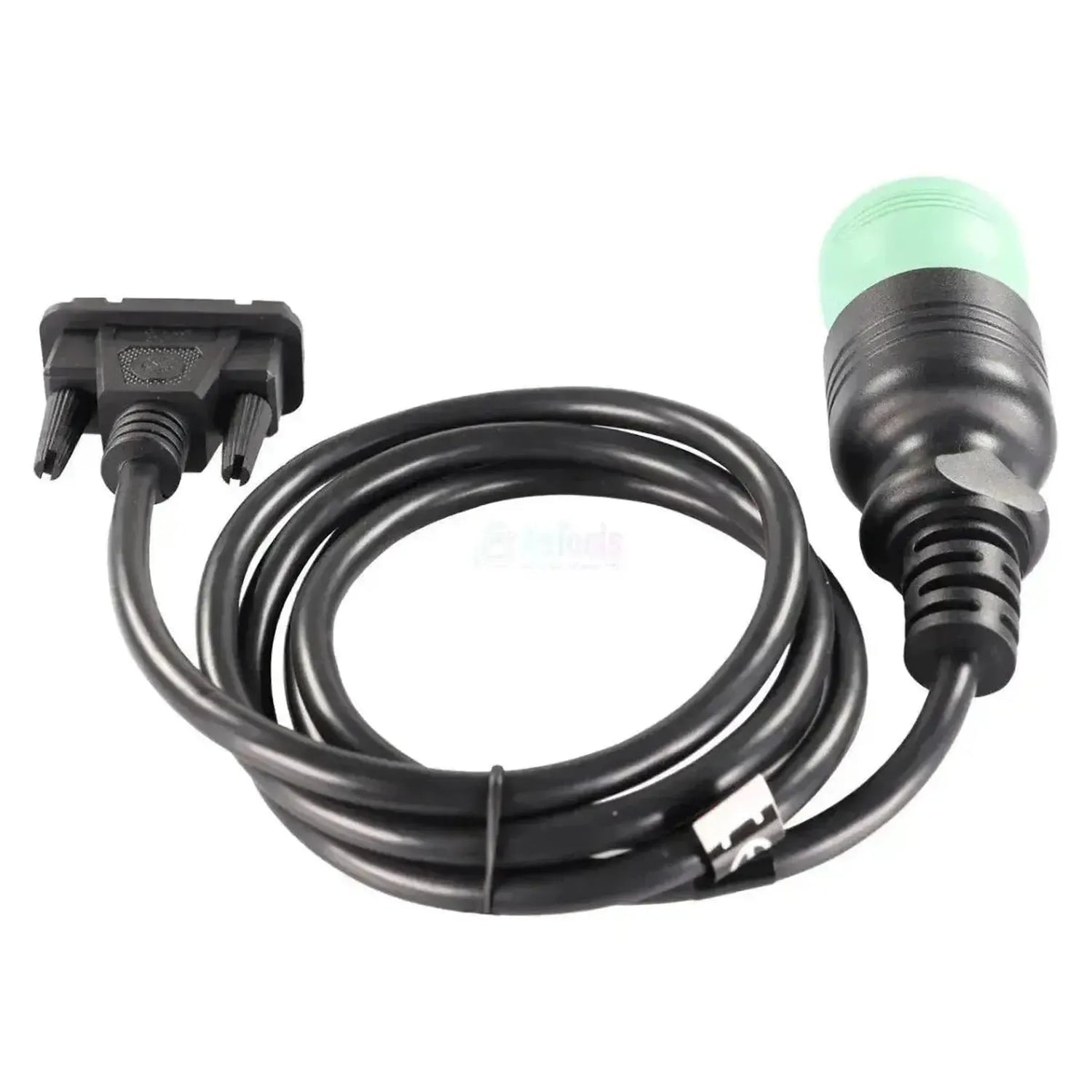

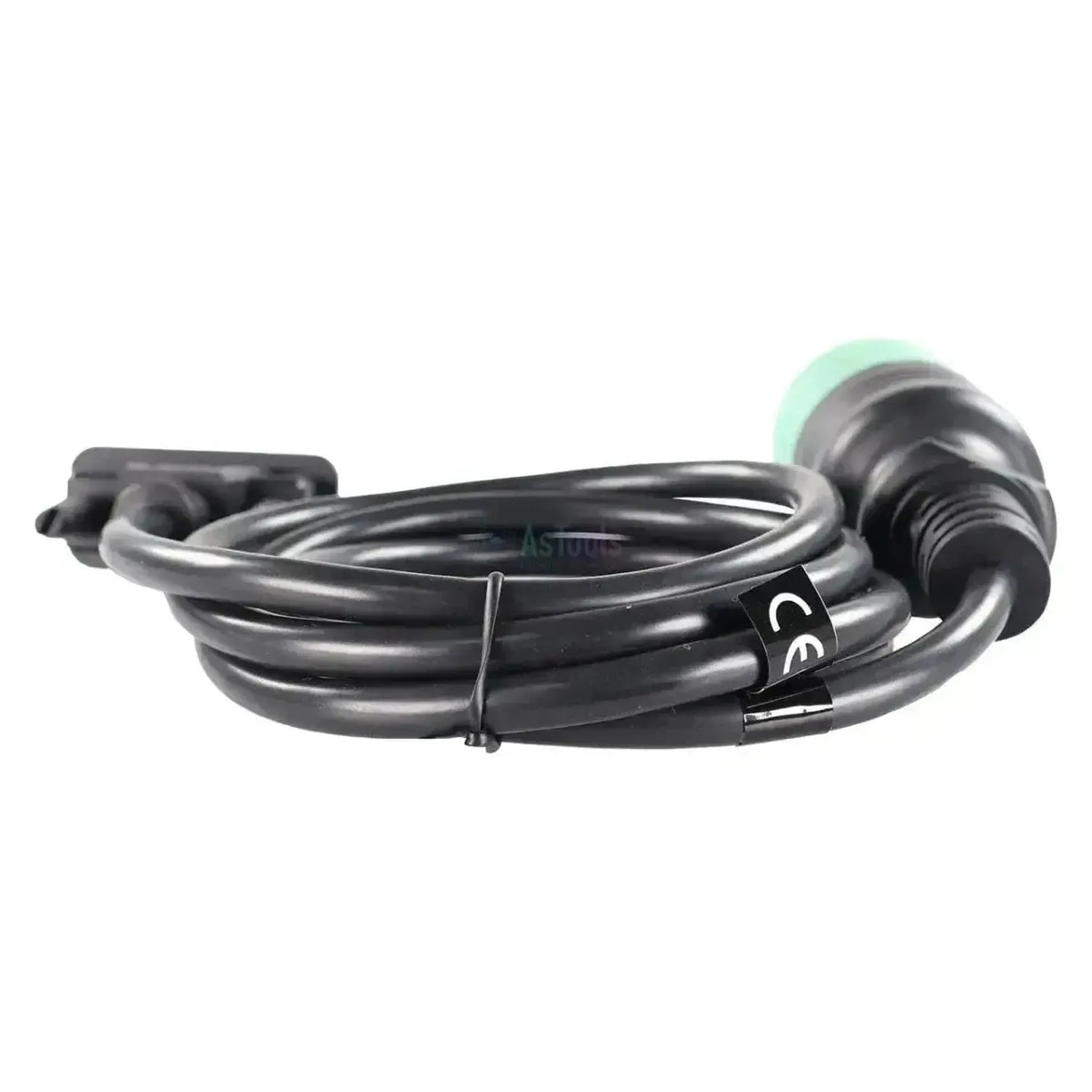

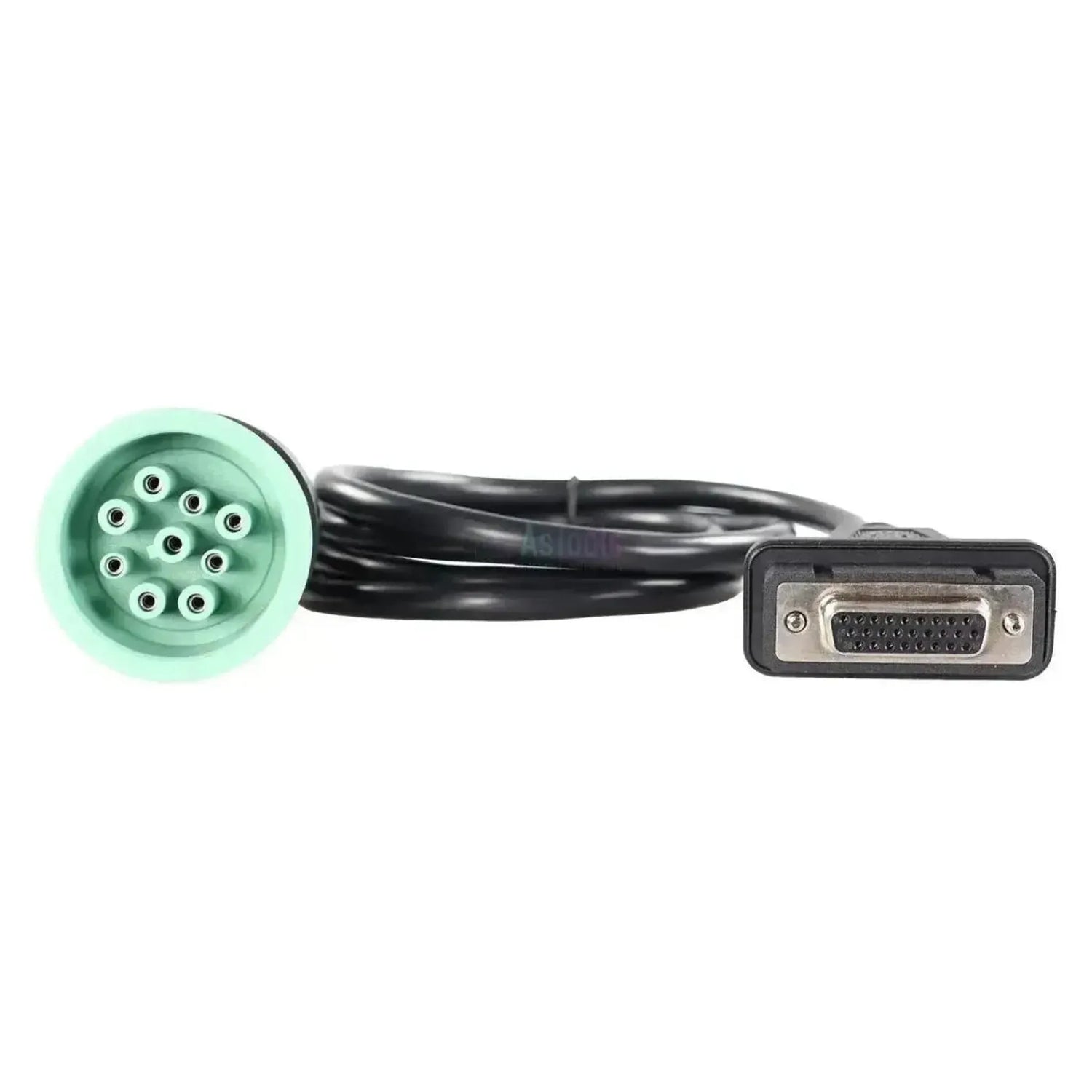

Το Jaltest JDC217.9 είναι το καλώδιο για μηχανήματα με την τυποποιημένη 9-ακίδη σύνδεση διάγνωσης Deutsch τύπου 2. Στην πλευρά του μηχανήματος υπάρχει ένας πράσινος στρογγυλός σύνδεσμος με μαύρο δακτύλιο σύζευξης και εννέα θύρες· στο άλλο άκρο δεν υπάρχει 16-ακίδη OBD2 αλλά ένας 26-ακίδη σύνδεσμος DB26 με φλάντζα βιδών, που συνδέεται απευθείας στη θύρα του Jaltest Link V9. Έτσι δεν χρειάζεστε ενδιάμεσο καλώδιο OBD2. Με 147,5 έως 152,5 cm, είναι ένα από τα μεγαλύτερα καλώδια της σειράς, ώστε να παραμείνετε άνετα στη συσκευή σας από τη σύνδεση.

Το SAE J1939 είναι το πρότυπο CAN με το οποίο τα βαρέα οχήματα και τα μηχανήματα επικοινωνούν τις μονάδες ελέγχου τους· το πρότυπο καθορίζει τόσο τη δομή των μηνυμάτων όσο και τον σύνδεσμο διάγνωσης, και γι' αυτό το καλώδιο αυτό δεν φέρει όνομα κατασκευαστή. Αυτού του συνδέσμου υπάρχουν δύο εκδόσεις: Ο μαύρος τύπος 1 για τη βραδύτερη αρτηρία και ο πράσινος τύπος 2 για τη ταχύτερη, και αυτό είναι το πράσινο. Επειδή η σύνδεση είναι τυποποιημένη, το ίδιο καλώδιο λειτουργεί σε γεωργικά μηχανήματα, κατασκευαστικά μηχανήματα, εσωτερικές μεταφορές και ναυτικούς κινητήρες. Το καλώδιο εμπίπτει στις κατηγορίες Jaltest AGV, OHW, MHE, Marine και Multi-Purpose Vehicle.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Συνδέεται με τον σύνδεσμο DB26 απευθείας στη Link V9, χωρίς ενδιάμεσο καλώδιο OBD2.

✔Με 147,5 έως 152,5 cm περισσότερο από τέσσερις φορές μεγαλύτερο από το συνηθισμένο καλώδιο διασύνδεσης των 30 cm, ώστε να μην χρειάζεται να μείνετε δίπλα στη σύνδεση.

✔Για την πράσινη έκδοση τύπου 2 του 9-ακίδη συνδέσμου Deutsch, της ταχύτερης από τις δύο.

✔Ευρύ εύρος modules: AGV, OHW, MHE, Marine και Multi-Purpose Vehicle, επειδή η σύνδεση είναι τυποποιημένη και ανεξάρτητη από τον κατασκευαστή.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Όχι για την μαύρη έκδοση τύπου 1 του 9-ακίδη συνδέσμου Deutsch· εκείνη απαιτεί ξεχωριστό καλώδιο.

✕Καταλήγει σε 26-ακίδη DB26 και δημιουργήθηκε για την Link V9· για την V8.1 το καλώδιο δεν αναφέρεται.

✕Ποιες μονάδες ελέγχου φτάνετε εξαρτάται από το μηχάνημα και από το module Jaltest στο οποίο ανήκει.

✕Το καλώδιο περιλαμβάνεται σε τέσσερα σετ καλωδίων ταυτόχρονα (70002003, 70002026, 70002030 και 70002006), επομένως ελέγξτε εάν το έχετε ήδη στη διάθεσή σας.

Εφαρμογές και λειτουργίες

Μέσω του τυποποιημένου 9-ακίδη συνδέσμου Deutsch φτάνετε στο δίκτυο δεδομένων του μηχανήματος. Τι υπάρχει σε αυτό δεν είναι μια σταθερή λίστα: Ένας τρακτέρ φέρει διαφορετικές μονάδες από ένα εκσκαφέα ή έναν ναυτικό κινητήρα. Τι μπορείτε να εκτελέσετε προκύπτει από το module Jaltest στο οποίο ανήκει το μηχάνημα.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

Οι μονάδες ελέγχου στο δίκτυο δεδομένων του μηχανήματος: Ποιες είναι αυτές, διαφέρει ανά κατασκευαστή και τύπο· ο έλεγχος κινητήρα και μετάδοσης είναι οι συνήθεις συμμετέχοντες.
Διαφέρει ανά τμήμα: Γεωργία, κατασκευή, εσωτερικές μεταφορές και ναυσιπλοΐα μοιράζονται αυτόν τον σύνδεσμο αλλά όχι τις ίδιες μονάδες ελέγχου.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων των συνδεδεμένων μονάδων ελέγχου και εκκαθάριση μετά την επισκευή.
Προβολή τιμών μέτρησης: Παρακολούθηση της ζωντανής κατάστασης των αισθητήρων και των τιμών του συστήματος.
Έλεγχος εξαρτημάτων: Ενεργοποίηση των ενεργοποιητών για τον έλεγχο της λειτουργίας τους.
Παράμετροι, βαθμονομήσεις και επανατάξεις συντήρησης: Για τα συστήματα στα οποία το Jaltest παρέχει αυτές τις διαδικασίες.
Σημείωση: Ποιες από αυτές τις λειτουργίες θα δείτε καθορίζεται από το μηχάνημα και από το module Jaltest στο οποίο ανήκει, και όχι από αυτό το καλώδιο.

Συμβατά σκάφη και εφαρμογές

Ο σύνδεσμος είναι αποφασιστικός, όχι το όνομα του κατασκευαστή. Το καλώδιο σχετίζεται με τον τυποποιημένο 9-ακίδη σύνδεσμο Deutsch τύπου 2 και όχι με ένα όνομα μηχανήματος: Το SAE J1939 καθορίζει τον σύνδεσμο, ώστε οι κατασκευαστές να μην αποκλίνουν από αυτόν. Για γεωργικά μηχανήματα, κατασκευαστικά μηχανήματα, εσωτερικές μεταφορές και ναυτικούς κινητήρες δεν υπήρξε ποτέ νομοθετική υποχρέωση για σύνδεση διάγνωσης, οπότε αυτός ο σύνδεσμος παραμένει σε νέα μηχανήματα.

Εφαρμογή:

Γεωργικά μηχανήματα (AGV): Με πράσινο 9-ακίδη σύνδεσμο Deutsch.
Κατασκευαστικά και εδαφικά μηχανήματα (OHW) και εσωτερικές μεταφορές (MHE): Ο ίδιος τυποποιημένος σύνδεσμος, διαφορετικό τμήμα.
Ναυτικοί κινητήρες (Marine) και Multi-Purpose Vehicles: Και εκεί το J1939 καθορίζει τον ίδιο σύνδεσμο.

💡

Καλό να γνωρίζετε: Του 9-ακίδη συνδέσμου Deutsch υπάρχουν δύο εκδόσεις που φαίνονται και πάλι πανομοιότυπες: Ο μαύρος είναι τύπος 1 και ο πράσινος είναι τύπος 2. Αυτό το καλώδιο είναι το πράσινο. Το χρώμα του συνδέσμου στο μηχάνημά σας είναι επομένως καθοριστικό· δείτε εκεί προτού παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Καλώδιο προσαρμογής | Εμπορικό και εργασιακό όχημα

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC217.9
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	9-ακίδη σύνδεση διάγνωσης Deutsch J1939, τύπος 2 (πράσινη)
Μήκος	147,5 - 152,5 cm
Διεπαφή	Jaltest Link V9
Σύνδεσμος πλευράς οχήματος	9-ακίδη Deutsch J1939, τύπος 2 (πράσινη, εννέα θύρες)
Σύνδεση πλευράς διεπαφής	26-ακίδη DB26 (SubD-26) με φλάντζα βιδών
Μονάδες ελέγχου	Οι μονάδες ελέγχου στο δίκτυο δεδομένων του μηχανήματος· διαφέρει ανά κατασκευαστή και τύπο
Κατηγορία	Εμπορικό και εργασιακό όχημα
Ενότητα Jaltest	Jaltest AGV, Jaltest OHW, Jaltest MHE, Jaltest Marine και Jaltest Multi-Purpose Vehicle
Μέρος του συνόλου καλωδίων	Σετ καλωδίων AGV (70002003), πλήρες σετ καλωδίων OHW (70002026), σετ καλωδίων OHW basis (70002030) και σετ για σταθερούς κινητήρες (70002006)
