Toepassingen en functionaliteiten

De Jaltest Link V9 legt de verbinding tussen de diagnosestekker van de machine en de Jaltest-software op uw laptop. De hardware is dezelfde als in de losse set 70001052; wat u kunt uitlezen bepaalt de softwaremodule, hier Jaltest OHW. Systemen worden automatisch herkend, en bij de software hoort een naslagwerk met storingszoekers, schema's en onderhoudsgegevens.

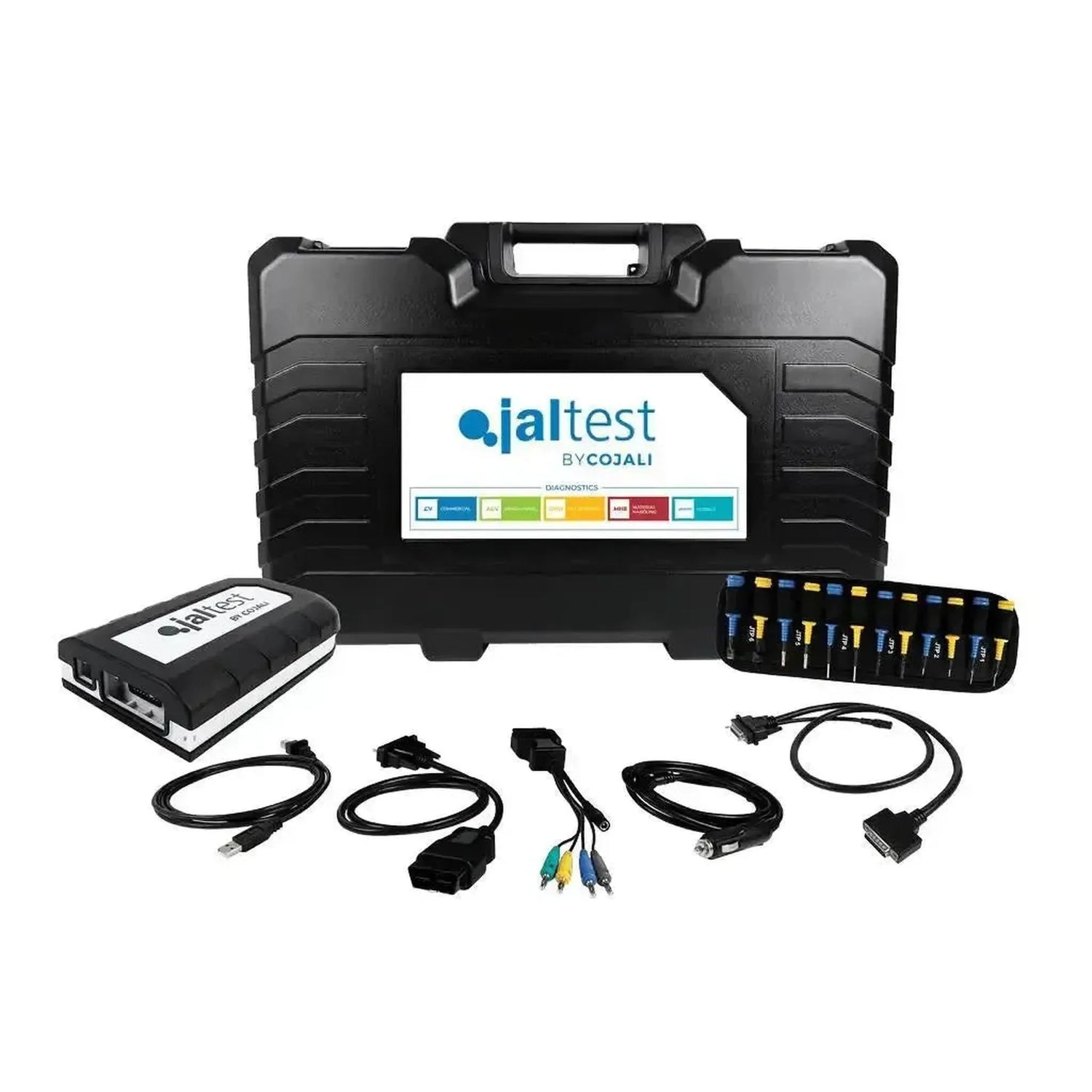

Wat er in de koffer zit

• Link V9 (70001015): Interface, DB26 en USB-C.
• Multipin Kit (70002001): Multipins en voeding.
• JDC213.9: DB26 naar 16-pins OBD2.
• JDC107.9B: Link V9 naar USB-C.
• JDC100: Verlengkabel DB26, 100 cm.
• 70003015: Compacte koffer.
• 29308: Software-activatie OHW.
• 74001014: Software-licentie, eerste jaar.
• INFO Online OHW (29476): Naslagwerk.
• Jaltest GRP: Werkplaatssoftware van Cojali.

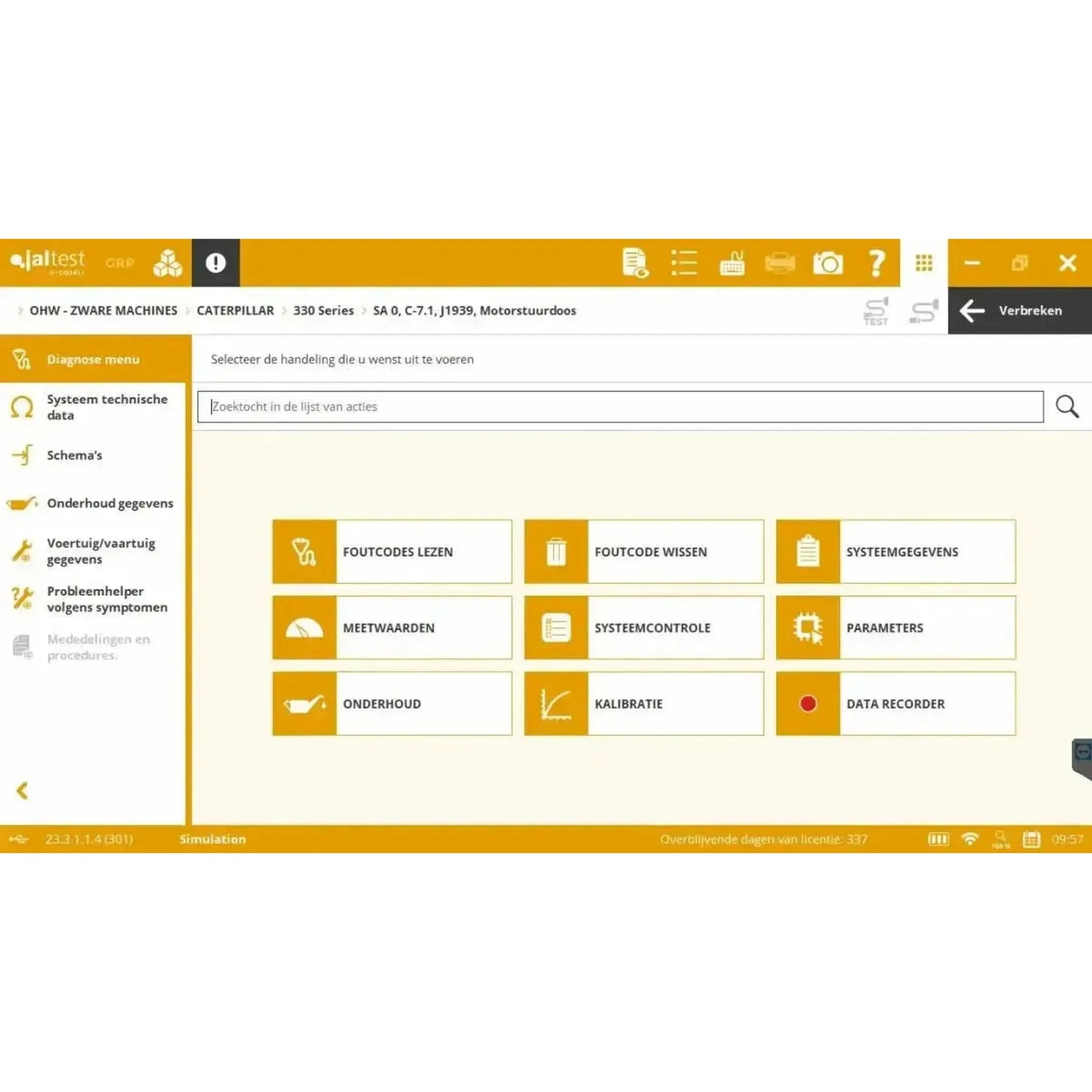

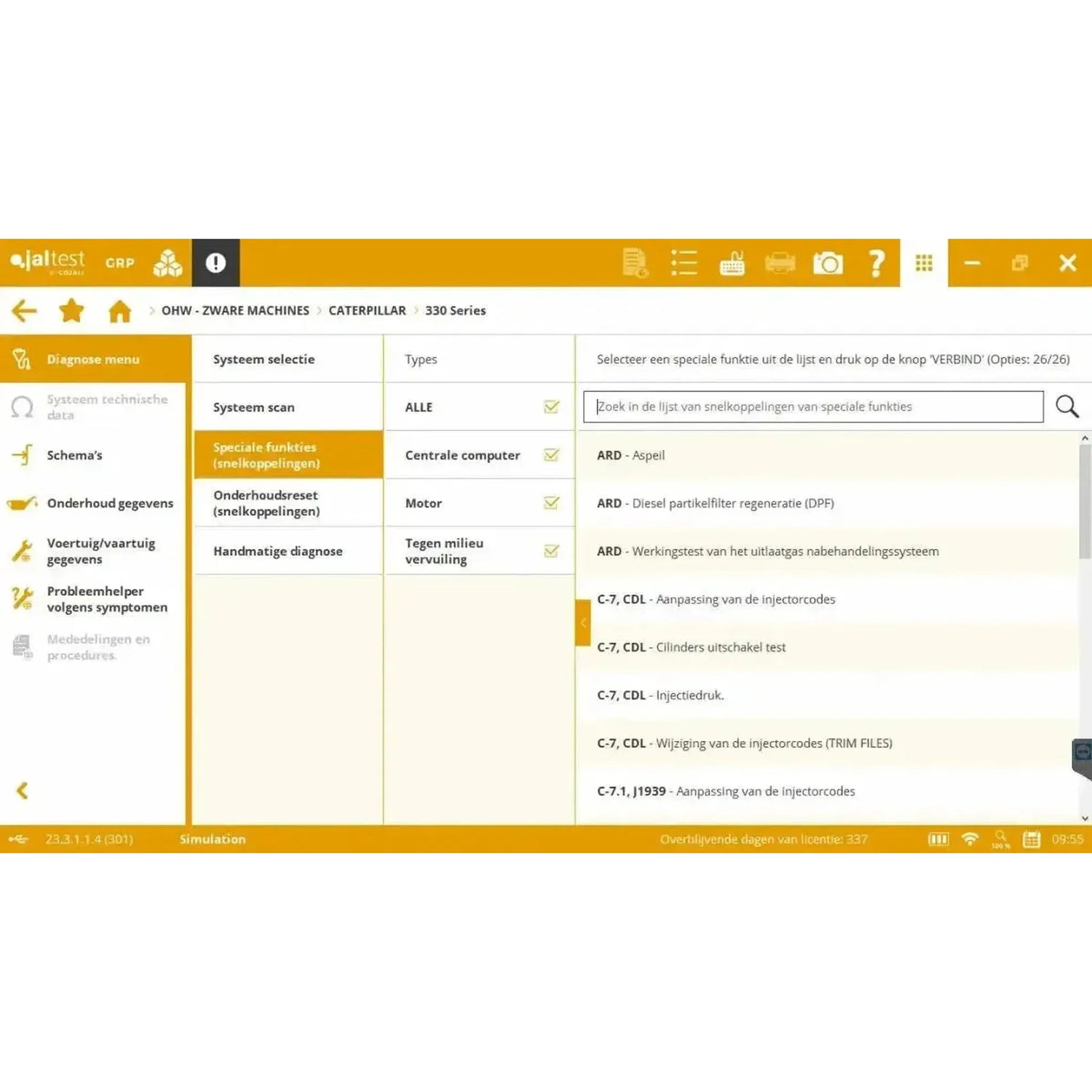

Wat u kunt doen

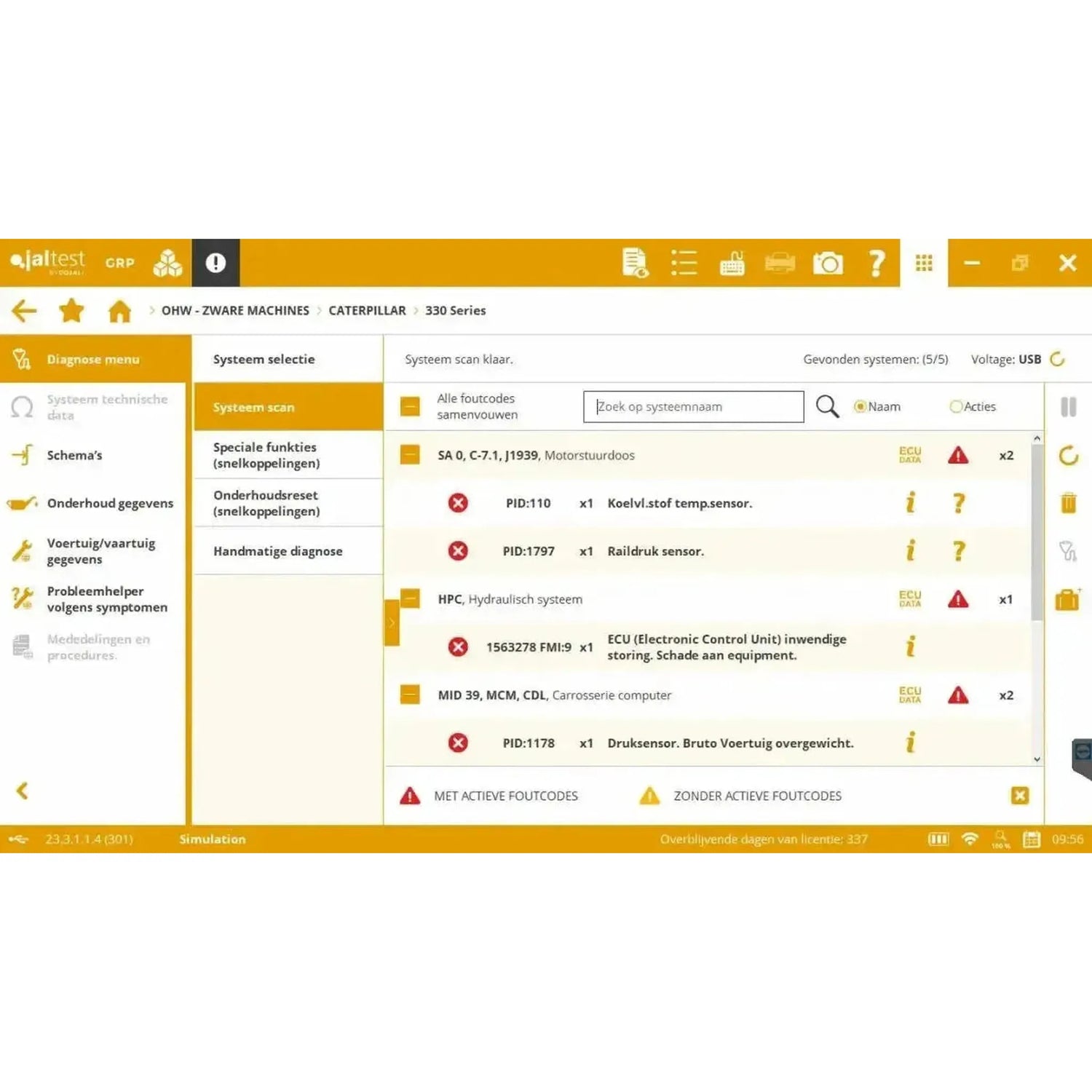

• Foutcodes: Lezen, met storingszoeker per code.
• Meetwaarden: Live volgen.
• Componenten: Gericht aansturen.
• ECU-gegevens: Serienummer en softwareversie.
• Roetfilter: Regenereren en onderhoud terugzetten.
• SCR-katalysator: Onderhoud terugzetten.
• Cilinders: Uitschakeltest.
• Injectoren: Coderen.
• Werktuigregelklep: Kalibreren.
• Hydrostatische eenheid: Kalibreren.
• Parameters: Configureren en afstellen.

Zo gebruikt u hem

1. Software installeren: Installeer Jaltest op uw Windows-pc.
2. Activering: Wij activeren de OHW-module op de Link.
3. Link koppelen: Verbind de Link V9 via de JDC107.9B met de pc.
4. Aansluiten: JDC213.9 of merkkabel, zo nodig via de JDC100.

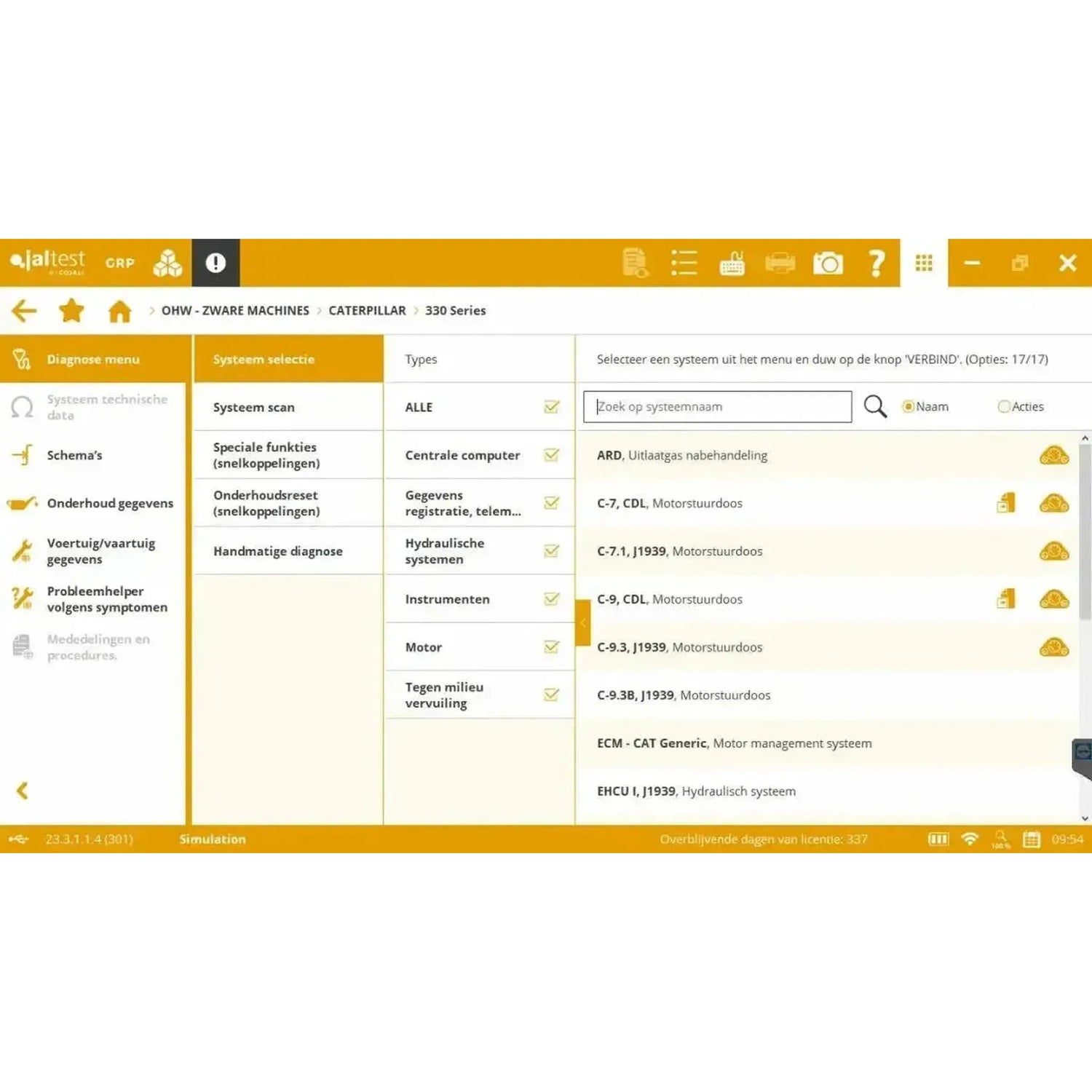

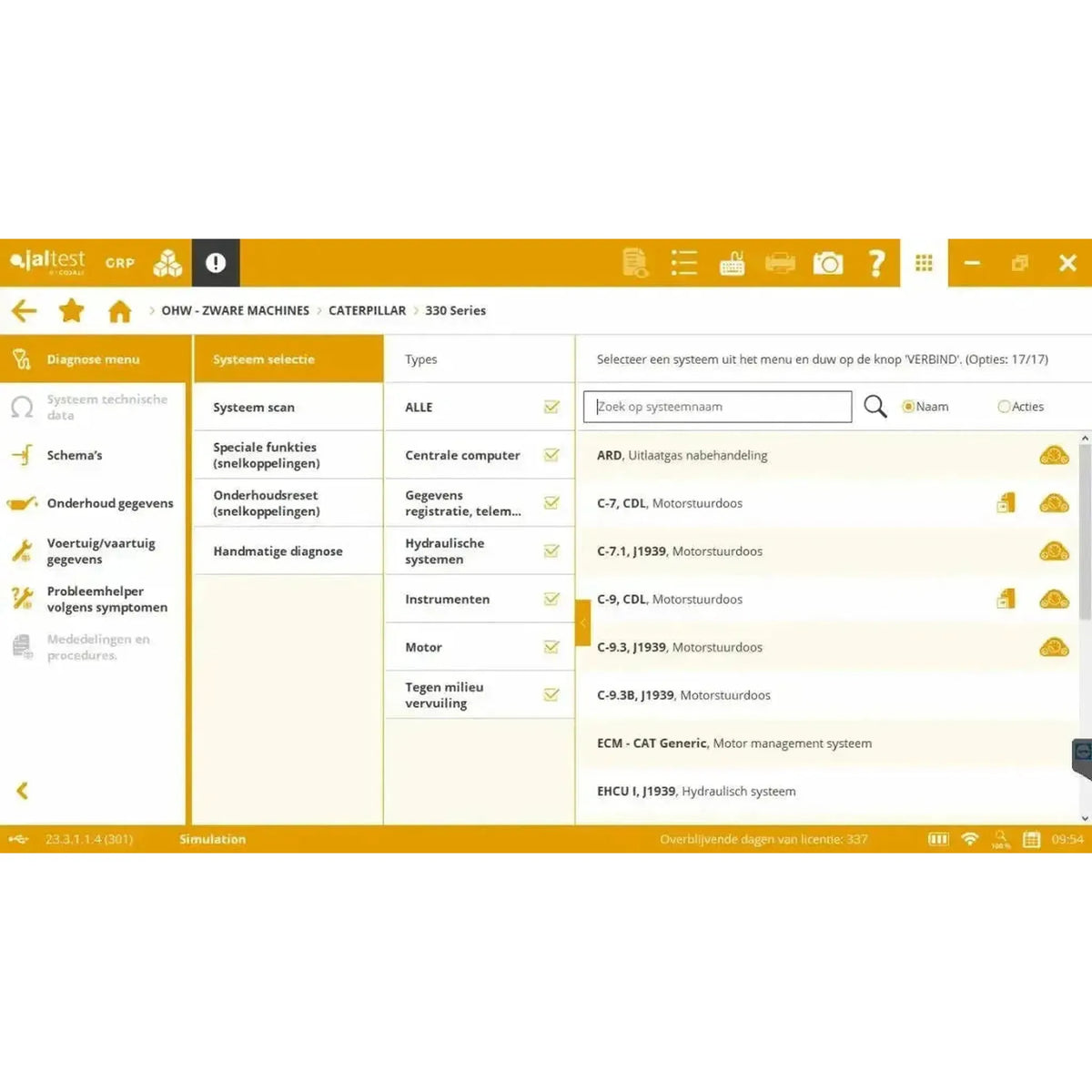

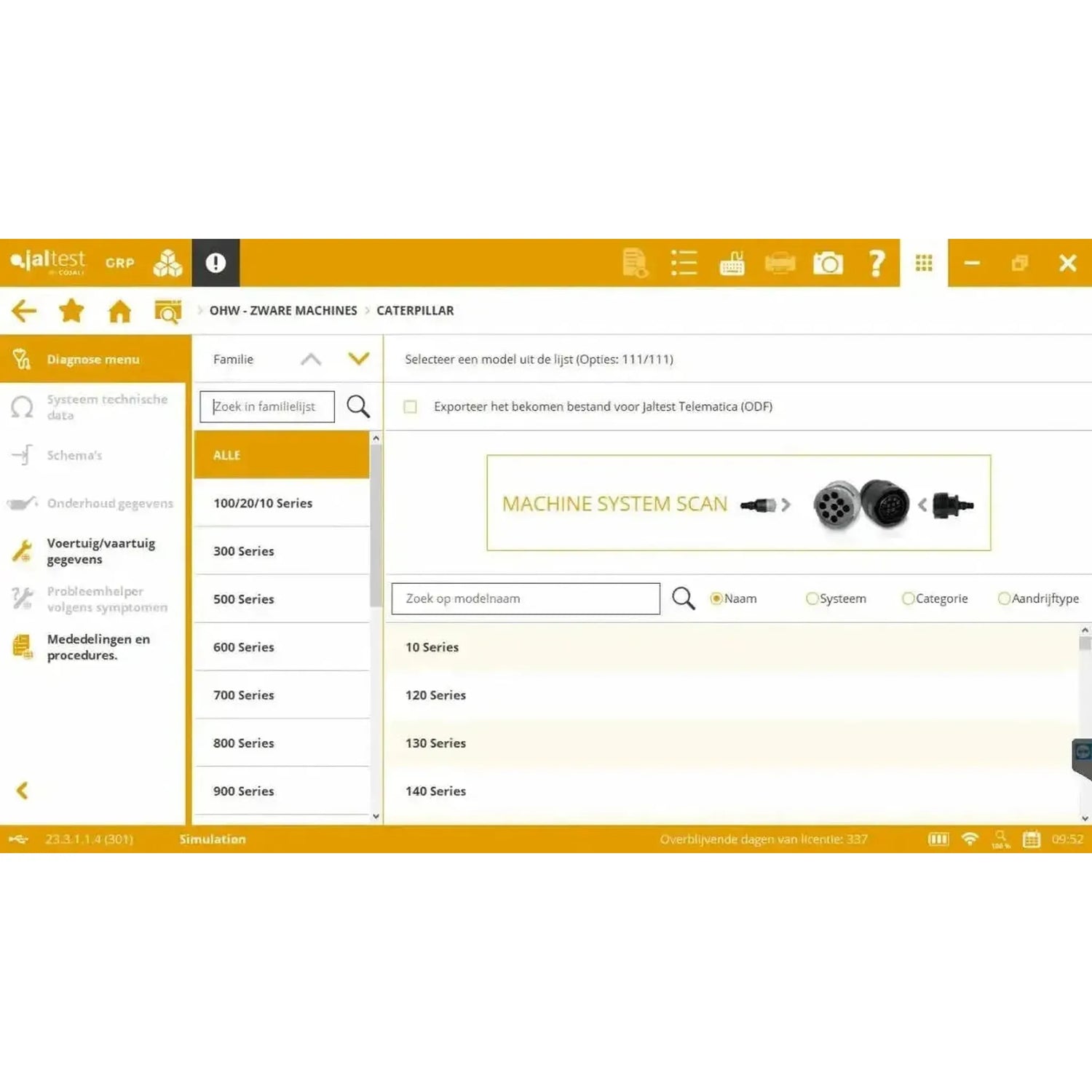

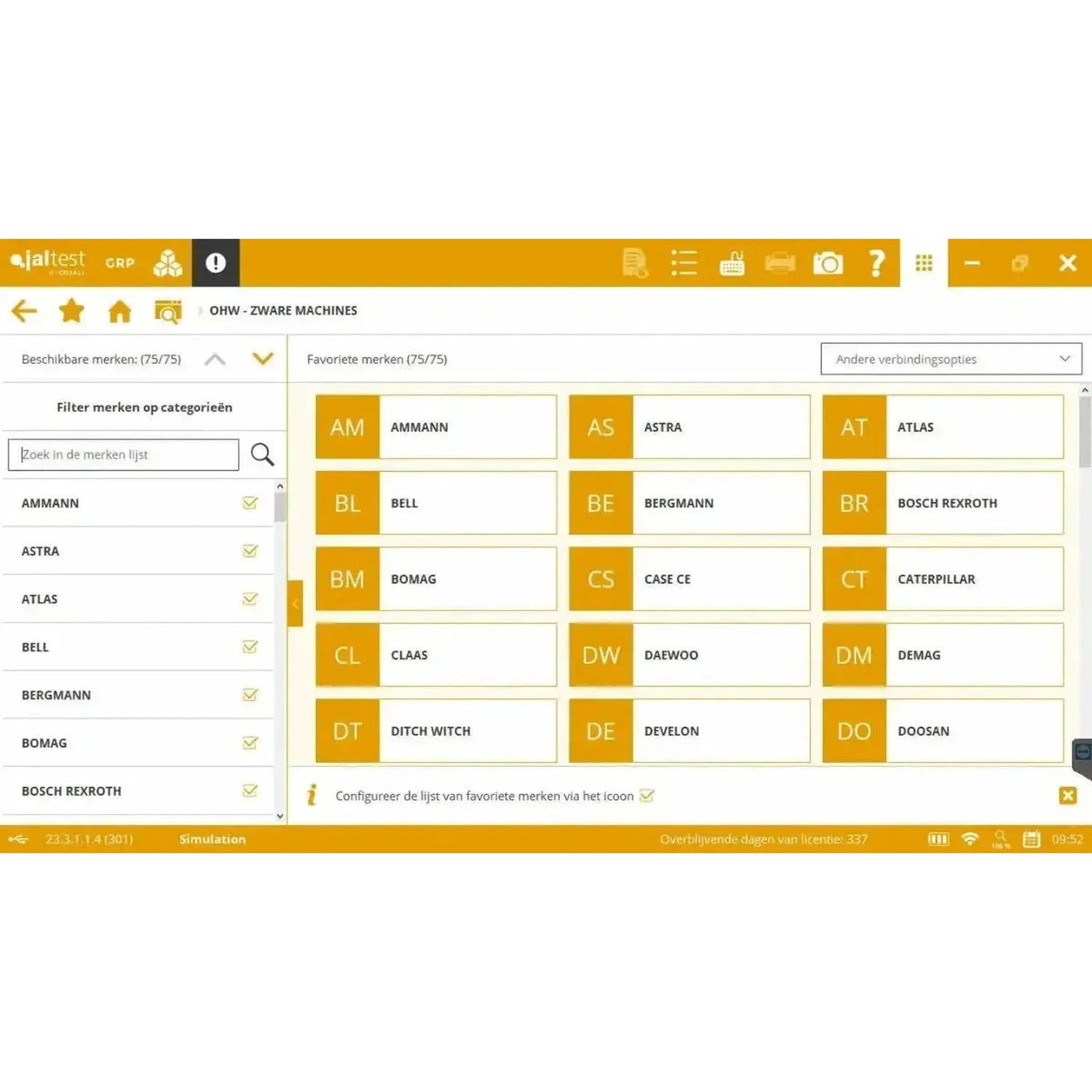

5. Uitlezen: Kies merk en machine in Jaltest OHW.

Compatibele machines en toepassingen

Bepalend is de softwaremodule, niet de koffer. Jaltest OHW bestrijkt zwaar materieel (graafmachines, wielladers, dumpers, rupsdozers, mobiele en rupskranen), compact materieel (minigravers, compacte dumpers, schranklaaders en compacte wielladers), wegenbouw (asfalteermachines, walsen en freesmachines) en stationaire motoren. Een merk in de lijst betekent dat er dekking is, niet dat elk model en bouwjaar volledig wordt ondersteund; veel merken staan in twee lijsten omdat ze zowel zware als compacte machines bouwen. De indeling volgt het land waar het merk vandaan komt, niet de huidige eigenaar. Europees is inclusief het Verenigd Koninkrijk, Turkije en Rusland. Chinees staat los van Aziatisch, waar Japan, Zuid-Korea, India en Taiwan onder vallen. Onder Overig staan merken uit Australië en Afrika en de enkele naam waarvan de herkomst niet te achterhalen was.

Zwaar materieel (99 merken):

• Europees (52): Ammann, Ascod, Astra, Atlas, BAE Systems, Bauer, Bergmann, Bomag, Bosch Rexroth, Casagrande, Claas, Cometto, Demag, Dressta, Dynapac, Epiroc, FFG, Fiat Kobelco, Fuchs, Haas, Hamm, Hidromek, Hydrema, JCB, Kalmar, Kamag, Kässbohrer Geländefahrzeug, Liebherr, Ljungby Maskin, Mait, Mercedes-Benz, Metso, MST, O&K, Paus, Perlini, Ponsse, Powerscreen, Prinoth, Sandvik, Sennebogen, Spierings, Tadano Faun, Terberg, Terex Finlay, Trepel, URO, Venieri, Vögele, Volvo CE, Weycor en Wirtgen.
• Aziatisch (13): ACE, Daewoo, Develon, Doosan, Hitachi, Hyundai CE, Kato, Kawasaki KCM, Kobelco, Komatsu, Morooka, Sakai en Sumitomo.
• Amerikaans (20): Astec, Bobcat, Case CE, Caterpillar, Ditch Witch, Gradall, Grove, John Deere, LeeBoy, Link-Belt, Manitowoc, New Holland CE, Pettibone, Supertrak, Taylor, Terex, Tigercat/TCI, Vermeer, Weiler en Wollard.
• Chinees (10): Dali, LiuGong, Lovol, Sany, SDLG, Shantui, Sunward, XCMG, Zenvan en Zoomlion.
• Overig (4): Bell, Bushmaster, Franna en Max Com.

Compact materieel (86 merken):

• Europees (46): Agrimac, Ahlmann, Ammann, Atlas, Ausa, Avant, Bergmann, Bomag, Claas, Dieci, Dressta, Dynapac, Eurocomach, Eurotrac, Giant, Hamm, Hansa, Hidromek, Hydrema, JCB, Knikmops, Kramer, Liebherr, Lissmac, Ljungby Maskin, Manitou, Mecalac, Menzi Muck, Merlo, MST, MultiOne, NC Engineering, Paus, Piquersa, Reform, Schaeff, Schäffer, Schmidt, Thaler, Thwaites, Venieri, VM Loader, Volvo CE, Wacker Neuson, Weidemann en Weycor.
• Aziatisch (16): ACE, Daewoo, Develon, Doosan, Hitachi, Hyundai CE, Kato, Kawasaki KCM, Kobelco, Komatsu, Kubota, Morooka, Sakai, Sumitomo, Takeuchi en Yanmar.
• Amerikaans (14): ASV, Bobcat, Case CE, Caterpillar, Ditch Witch, Gehl, John Deere, LeeBoy, Link-Belt, Mustang by Manitou, New Holland CE, Randon, Terex en Vermeer.
• Chinees (9): LiuGong, Lovol, Sany, SDLG, Shantui, Sunward, XCMG, Zenvan en Zoomlion.
• Overig (1): Bell.
• Geen merk: SAE Standard is geen fabrikant maar de generieke ingang volgens de SAE-norm.

Stationaire motoren (30 merken):

• Europees (17): Deutz, Hatz, Himoinsa, Iveco-FPT, JCB, Kaeser, Liebherr, MAN, Mercedes-Benz, MTU, MWM, Perkins, Scania, Sisu, Steyr, VM Motori en Volvo Penta.
• Aziatisch (7): Doosan, Hino, Isuzu, Kubota, Mitsubishi, Shibaura en Yanmar.
• Amerikaans (5): Caterpillar, Cummins, Detroit Diesel-MBE, John Deere en Kohler/Rehlko.
• Chinees (1): Weichai.

De systemen in de machine

• Motor: De motorregeleenheid (ECM) van de machine.
• Uitlaatnabehandeling: Roetfilter, SCR en AdBlue.
• Centrale computer: De centrale voertuigcomputer en de gateway.
• Transmissie: De transmissiebesturing.
• Hydrauliek: De hydraulische regeleenheden van de machine.
• Koeling: Het koelsysteem van de machine.
• Instrumentenpaneel: Het display en de tellerunit.
• Telematica: De telematicamodule en de dataregistratie.

Technische informatie en expertmodus

INFO Online OHW (29476) zit in de software, is niet los te koop en is in 2026 kosteloos.

• Storingszoeker: Op foutcode en op symptoom.

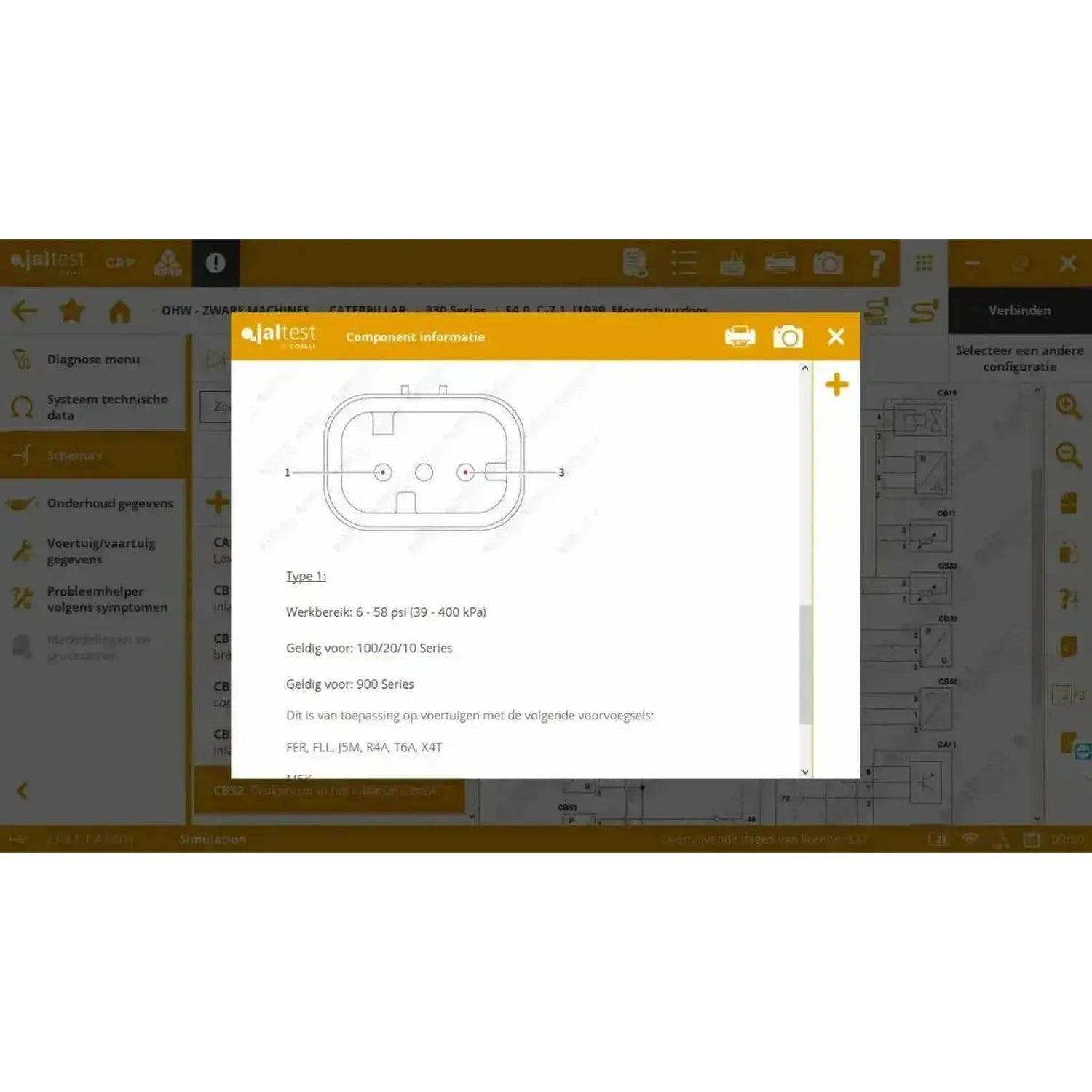

• Technische gegevens: Van het systeem en van de machine.

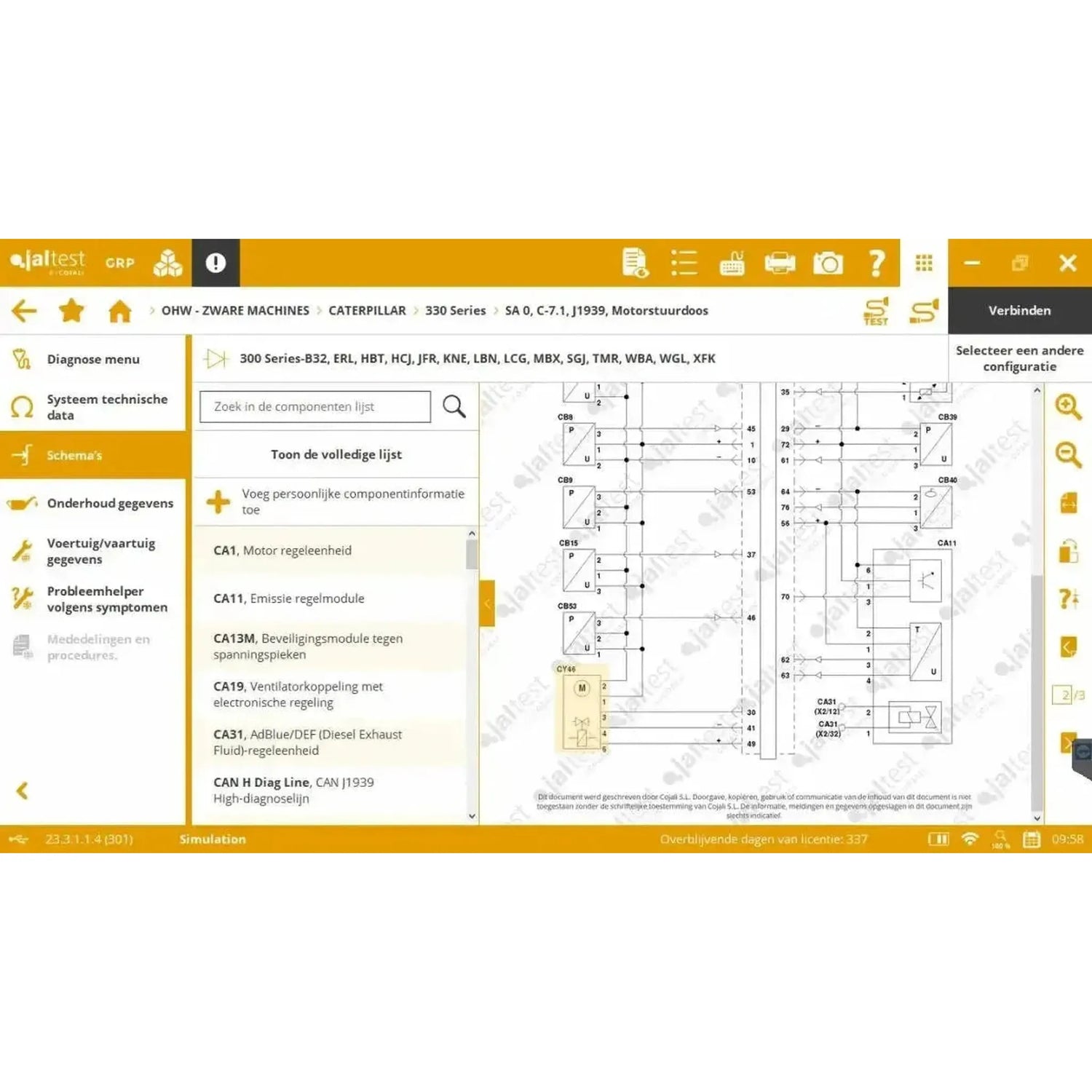

• Schema's: De elektrische schema's bij het systeem.
• Onderhoudsgegevens: De onderhoudsgegevens van de machine.
• Procedures: Vrijgaveprocedures en werkwijzen.
• Handmatige diagnose: Zoeken zonder dat het systeem zichzelf meldt.
• Expertmodus, inbegrepen: Sensoren en actuatoren kalibreren, bedrijfsparameters instellen en het roetfilter regenereren.

Kabels en computer

In de koffer zit de 16-polige OBD-kabel voor de standaardaansluiting. Heeft de machine een merkeigen stekker, dan is daar een aparte kabel voor; die connectoren blijven ook op nieuwe machines in gebruik. Welke kabel u nodig heeft, bepaalt de diagnoseaansluiting in de machine en niet het merk op de motorkap: Controleer de stekker aan de machine zelf voordat u bestelt.

• Multipin Kit (70002001): Twintig multipins JTP01 t/m JTP10, elk in twee kleuren, de aansluitkabel JTP101 en twee voedingskabels: JDC10AM2 met accuklemmen en JDC20AM2 voor de sigarettenaansteker. Daarmee prikt u rechtstreeks in een connector waarvoor geen eigen diagnosekabel bestaat.
• Kabelset compleet (70002026): Kabels voor Mercedes-Benz en MTU, Deutz-motoren, Cat en Perkins, Volvo Construction, ZF Ergopower, Hitachi, Komatsu, Liebherr, en de groene 9-polige Deutsch-stekker.
• Kabelset basis (70002030): Kabels voor Deutz-motoren, Cat en Perkins, Caterpillar, Volvo Construction, Kubota, Yanmar, en de groene 9-polige Deutsch-stekker.
• Losse kabels: Ook per stuk verkrijgbaar, onder meer voor Bobcat, Doosan, Hidromek, Hyundai CE en Bosch Rexroth.
• Servicesleutels: Voor Merlo en Liebherr zijn er aparte servicesleutels.
• Computer: De software draait op Windows. Cojali levert de Jaltest Rugged PC en de A140 Rugged PAD; beide staan los in onze webshop.

Licentie en verlenging

De software-licentie loopt twaalf maanden vanaf de activering en wordt daarna jaarlijks verlengd met de update-licentie (29760). Zolang de licentie loopt, krijgt u alle nieuwe softwareversies en houdt u toegang tot de technische informatie.

• Software-activatie: De eenmalige aanschaf (29308) die de OHW-module ontsluit.
• Software-licentie: Het eerste jaar, twaalf maanden vanaf de activering (74001014).
• Verlenging: Jaarlijks, met de update-licentie (29760), telkens voor opnieuw twaalf maanden.
• Activering: Wij activeren de module zodra u het toestel heeft ontvangen, op het serienummer van de meegeleverde Jaltest Link; u hoeft zelf niets door te geven.
• Losse update-licentie: Geef het serienummer van uw Jaltest Link door in het opmerkingenveld van de bestelling; wij activeren de verlenging binnen één werkdag.
• Installaties: Maximaal vijf pc's. De Jaltest-hardware is altijd nodig om de software te draaien.
• Registratie: Bij de activering, na elke nieuwe softwareversie en verder elk half jaar. Blijft die uit, dan blokkeert de software.
• Module bijkopen: Een later bijgekochte module wordt gelijkgetrokken met uw lopende licentie; u betaalt naar rato.
• Niet verlengen: De diagnose blijft werken op de laatst geïnstalleerde versie, maar de toegang tot de technische informatie vervalt. Cojali ondersteunt een verlopen licentie nog een jaar.

Verpakkingsinhoud

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29308) | OHW (Off-Highway) | Software-activatie
• 1x Jaltest (74001014) | OHW (Off-Highway) | Software-licentie
• 1x Jaltest INFO Online OHW (29476)
