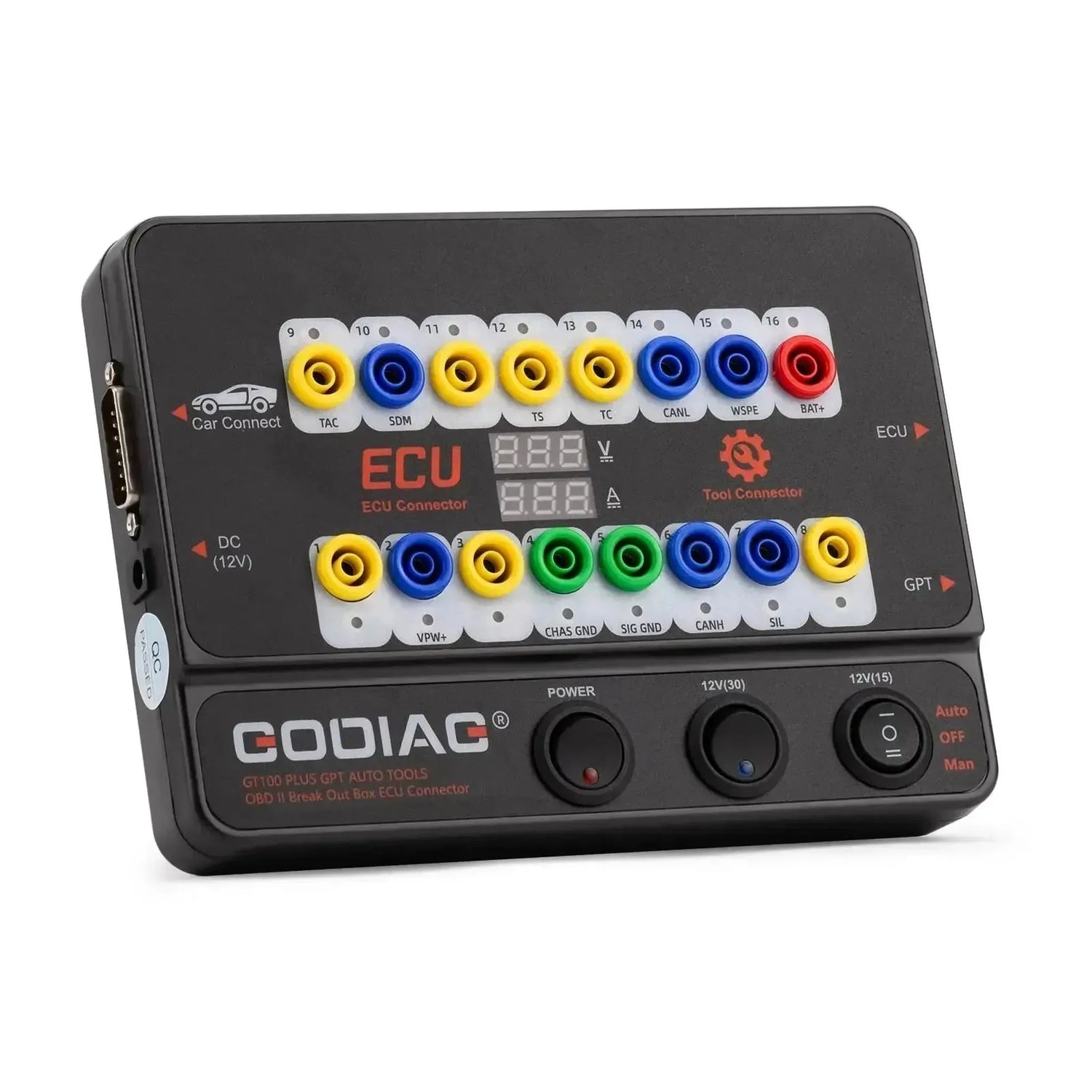

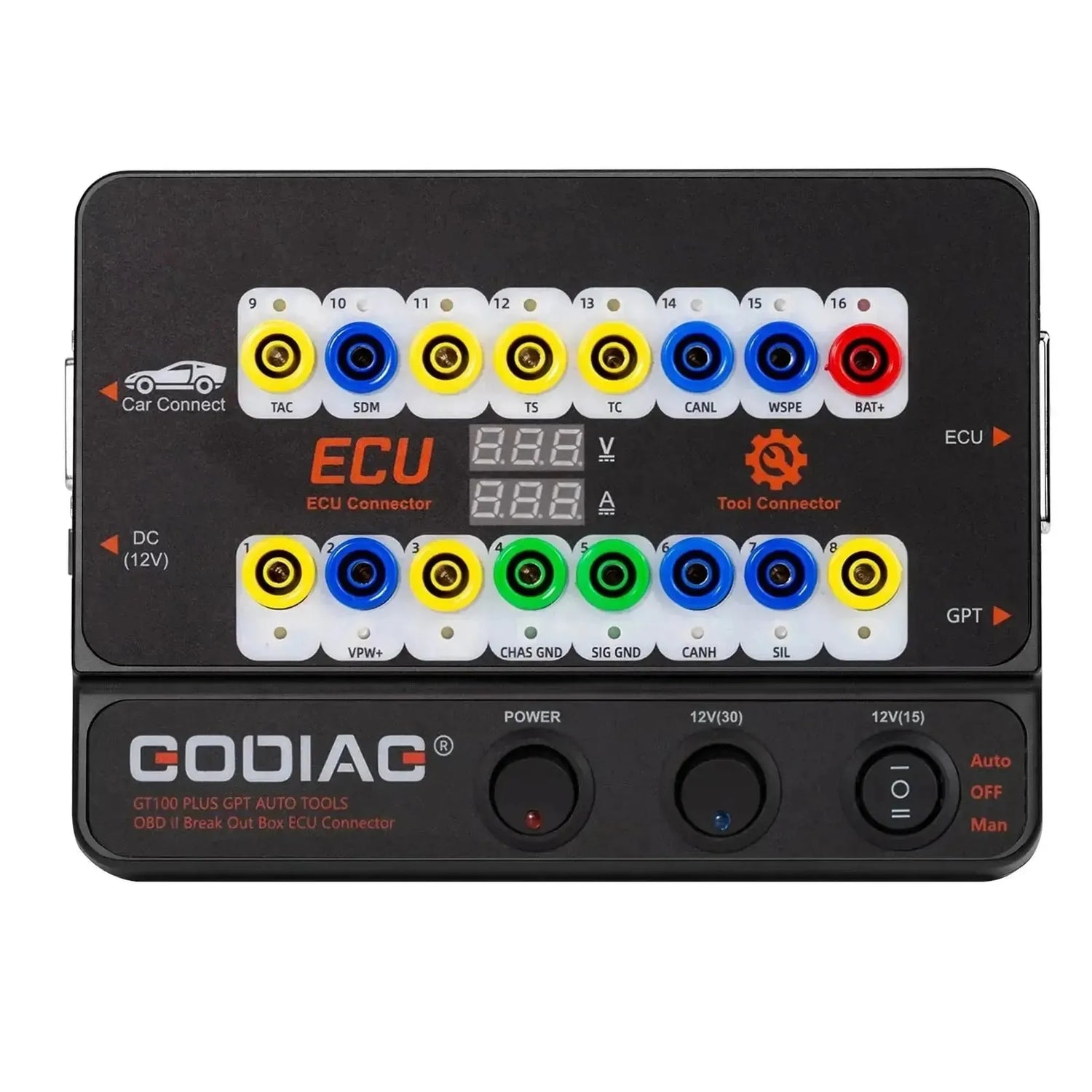

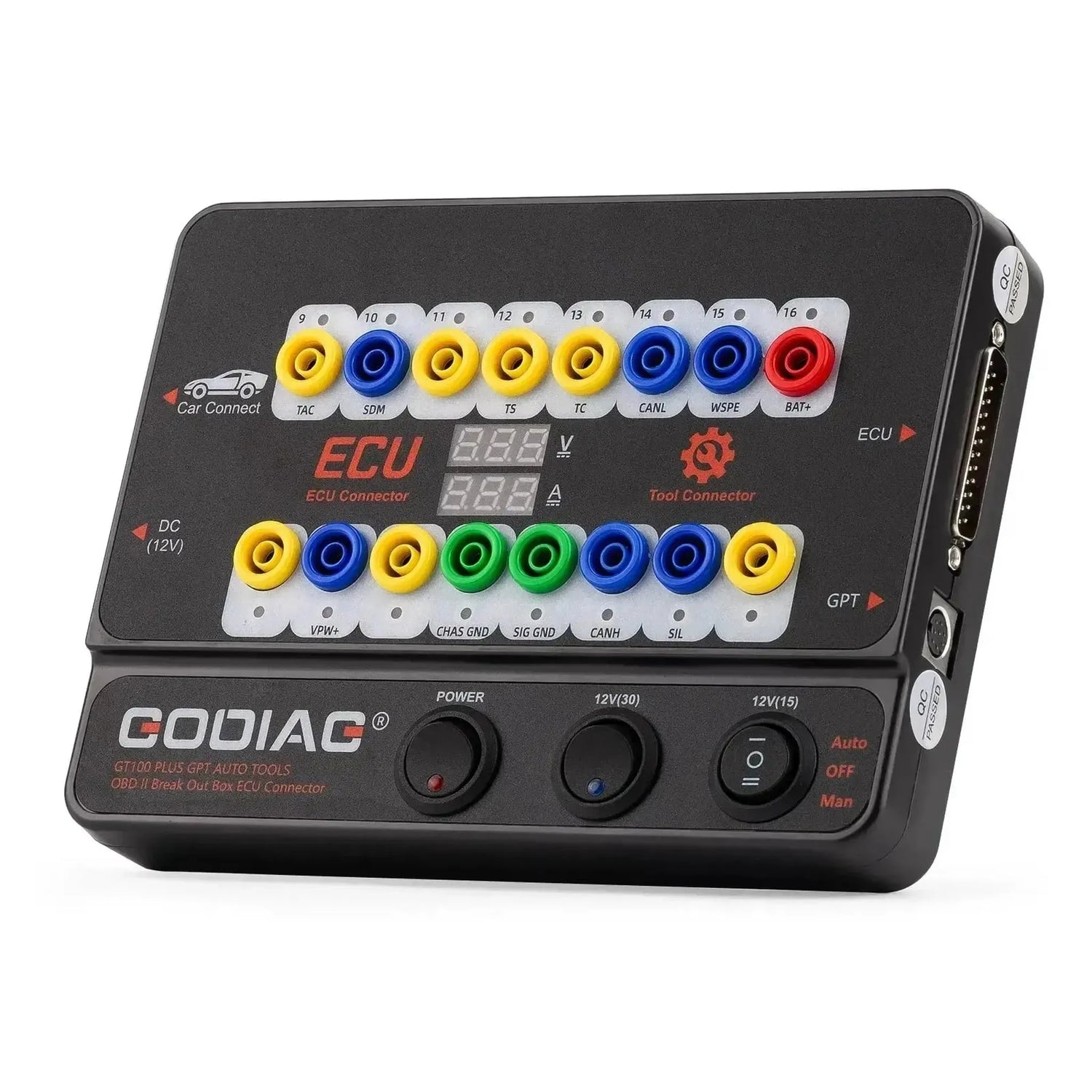

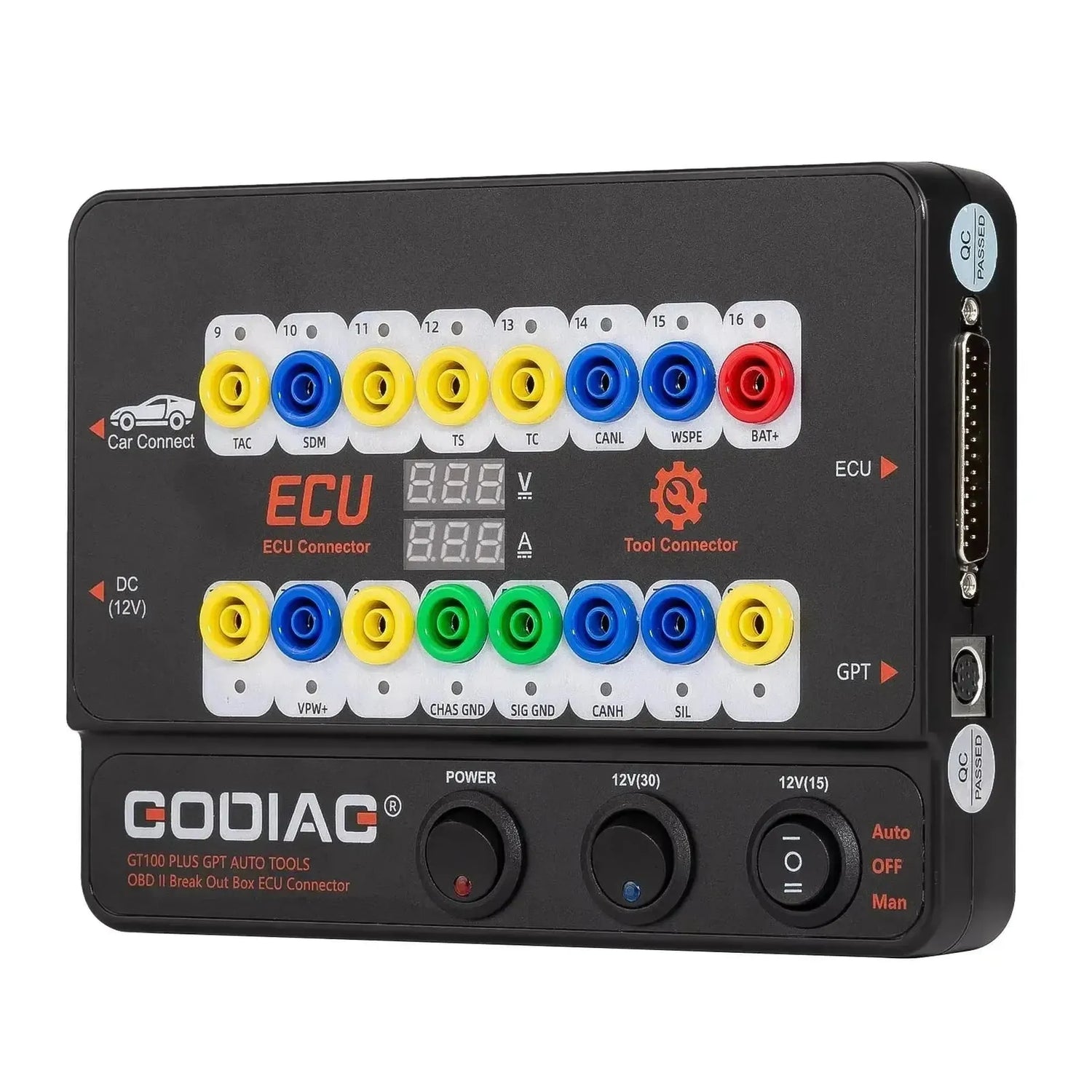

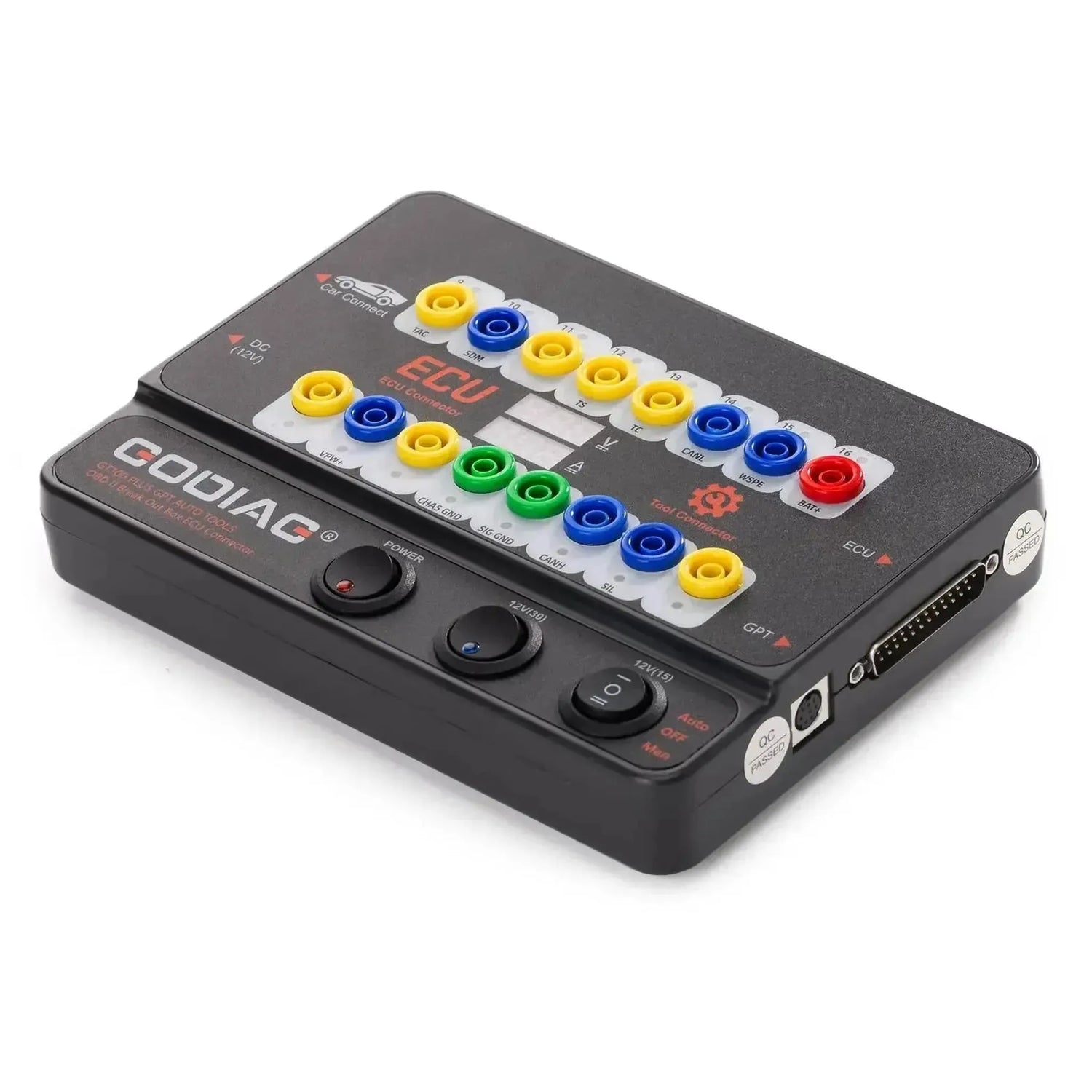

Το GoDiag GT100 Plus breakout box είναι μια προηγμένη πλατφόρμα δοκιμών σχεδιασμένη για ανίχνευση επικοινωνίας πρωτοκόλλου OBD2 και διεξαγωγή διαγνωστικών, συντήρησης και προγραμματισμού ECU στον πάγκο εργασίας. Αυτή η συσκευή δύναται τους διαγνωστικούς τεχνικούς να διαχωρίσουν τη διεπαφή 16-pin OBD2 για άμεση ανίχνευση σήματος και αξιόπιστες συνδέσεις με μεμονωμένες ή πολλαπλές μονάδες οχήματος. Το GT100 Plus είναι εξοπλισμένο με ενσωματωμένη ψηφιακή οθόνη για εμφάνιση ρεύματος και τάσης σε πραγματικό χρόνο και υποστηρίζει εξειδικευμένη μεταφορά δεδομένων μέσω πρωτοκόλλων όπως DOIP-ENET και ECU GPT, που είναι απαραίτητα για ανάγνωση και εγγραφή δεδομένων χωρίς να χρειάζεται να ανοίξετε το φυσικό κέλυφος της μονάδας ελέγχου.
Στην πράξη, το υλικό λειτουργεί ως ενεργή γέφυρα μεταξύ του διαγνωστικού εξοπλισμού και του δικτύου οχήματος, με LED-δείκτες που επιβεβαιώνουν οπτικά την κατάσταση επικοινωνίας των επιμέρους ακίδων όπως το CAN-bus και το K-Line. Όταν χρησιμοποιείται ως εγκατάσταση δοκιμής πάγκου, το σύστημα παρέχει σταθερή τροφοδοσία στις συνδεδεμένες μονάδες ελέγχου, με ακριβή μέτρηση κατανάλωσης ρεύματος που βοηθά στον εντοπισμό εσωτερικών βραχυκυκλωμάτων ή βλαβών υλικού. Επιπλέον, η μονάδα λειτουργεί ως αξιόπιστη έκτακτη τροφοδοσία μέσω της θύρας OBD2 κατά την αντικατάσταση της μπαταρίας του οχήματος για την αποφυγή απώλειας δεδομένων, και διαθέτει ενσωματωμένο μετατροπέα που μειώνει ένα σήμα 24V σε 12V με ασφάλεια, καθιστώντας συμβατό τον τυπικό εξοπλισμό 12V με επαγγελματικά οχήματα.
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

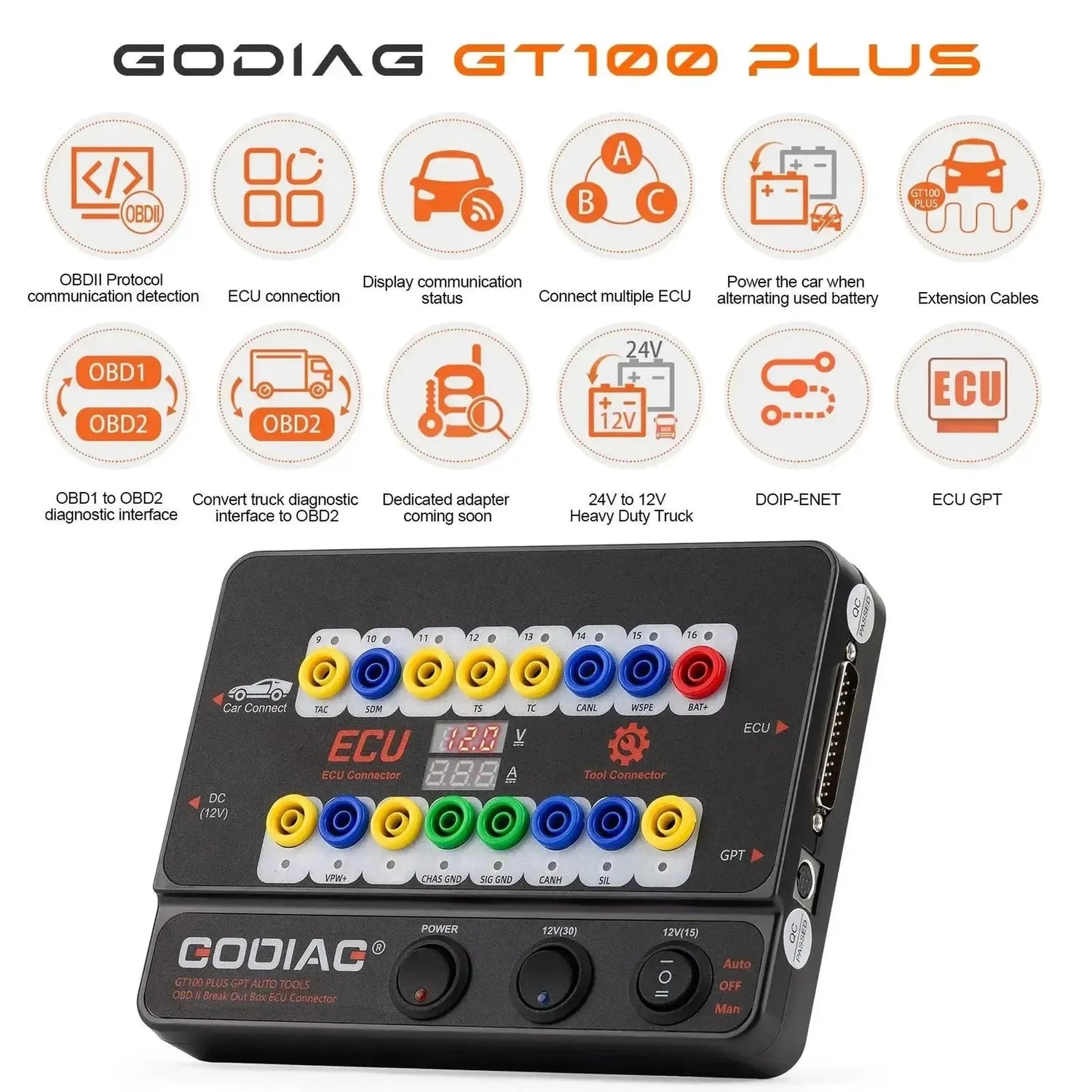

Εφαρμογές και λειτουργίες
Το GoDiag GT100 Plus έχει αναπτυχθεί για να γεφυρώσει τα δίκτυα οχημάτων και τον διαγνωστικό εξοπλισμό, παρέχοντας εποπτεία στα σήματα και ευελιξία για δοκιμές πάγκου.
- Ανίχνευση επικοινωνίας OBD2: Η συσκευή μετρά και εμφανίζει άμεσα μέσω LED-δεικτών ποιες ακίδες (όπως CAN-High, CAN-Low, K-Line, PWM) επικοινωνούν ενεργά μεταξύ της θύρας διαγνωστικών του οχήματος και του συνδεδεμένου δοκιμαστή. Αυτό αποτρέπει διαγνώσεις σε λανθασμένα ή αδρανή δίκτυα.
- Τροφοδοσία πάγκου με παρακολούθηση ρεύματος: Κατά τη σύνδεση ενός ECU στον πάγκο, η συσκευή παρέχει το απαιτούμενο ρεύμα. Η ψηφιακή οθόνη εμφανίζει την πραγματική κατανάλωση ρεύματος (Ampère), ένα κρίσιμο εργαλείο ελέγχου για να επιβεβαιώσετε ή να αποκλείσετε εσωτερικά βραχυκυκλώματα στη μονάδα ελέγχου.
- Μετατροπή σήματος 24V σε 12V: Για τεχνικούς που εργάζονται σε επαγγελματικά οχήματα, το GT100 Plus μετατρέπει το εισερχόμενο σήμα 24 volt σε ασφαλές επίπεδο 12 volt. Αυτό επιτρέπει στους τυπικούς διαγνωστικούς δοκιμαστές επιβατικών αυτοκινήτων να συνδεθούν με ασφάλεια σε φορτηγά.
- Έκτακτη τροφοδοσία οχήματος (Memory Saver): Η συσκευή μπορεί να εγχύσει ρεύμα στο δίκτυο OBD2 του οχήματος μέσω εξωτερικής τροφοδοσίας κατά την αντικατάσταση της μπαταρίας. Αυτό διατηρεί ασφαλή τις ενδοχρεωστικές τιμές, τις τιμές προσαρμογής, τους κωδικούς ραδιοφώνου και τα δεδομένα κλειδιών στη μνήμη των μονάδων.
Ειδικές λειτουργίες και δυνατότητες
Πέρα από τις βασικές λειτουργίες ενός breakout box, αυτό το μοντέλο Plus είναι εξοπλισμένο με υλικό υποστήριξης για πολύπλοκες εργασίες προγραμματισμού και κωδικοποίησης.
- Επικοινωνία ECU GPT: Παρέχει υποστήριξη υλικού για ανάγνωση και flash συγκεκριμένων μονάδων ελέγχου κινητήρα μέσω της μεθόδου GPT, εξαλείφοντας την ανάγκη για φυσικό άνοιγμα του κελύφους ECU.
- Συμβατότητα DOIP-ENET: Εξοπλισμένο με τα πρωτόκολλα και τις συνδέσεις υλικού για Diagnostics Over Internet Protocol (DOIP). Αυτό απαιτείται για προγραμματισμό και κωδικοποίηση σύγχρονων αρχιτεκτονικών δικτύου σε μάρκες όπως BMW, Volvo και Land Rover.
- Ασφαλής βραχυκύκλωση ακίδων (Προγραμματισμός κλειδιού): Ο πίνακας έχει σχεδιαστεί για ασφαλή και ελεγχόμενη βραχυκύκλωση συγκεκριμένων ακίδων OBD μέσω των banana plugs. Αυτή είναι απαραίτητη διαδικασία σε καταστάσεις All-Keys-Lost για παράδειγμα μοντέλα VAG, Porsche και Mitsubishi, όπου ο διακόπτης εκκίνησης πρέπει να ενεργοποιηθεί ή να παρακαμφθεί χειροκίνητα.
- Εγκατάσταση πάγκου πολλαπλών μονάδων: Η πλατφόρμα διαθέτει επαρκείς συνδέσεις για δημιουργία ενός πλήρως προσομοιωμένου δικτύου οχήματος. Αυτό επιτρέπει την ταυτόχρονη σύνδεση του motor-ECU, του διακόπτη εκκίνησης, του καταγραφέα και του πίνακα οργάνων στον πάγκο για συγχρονισμένες δοκιμές.

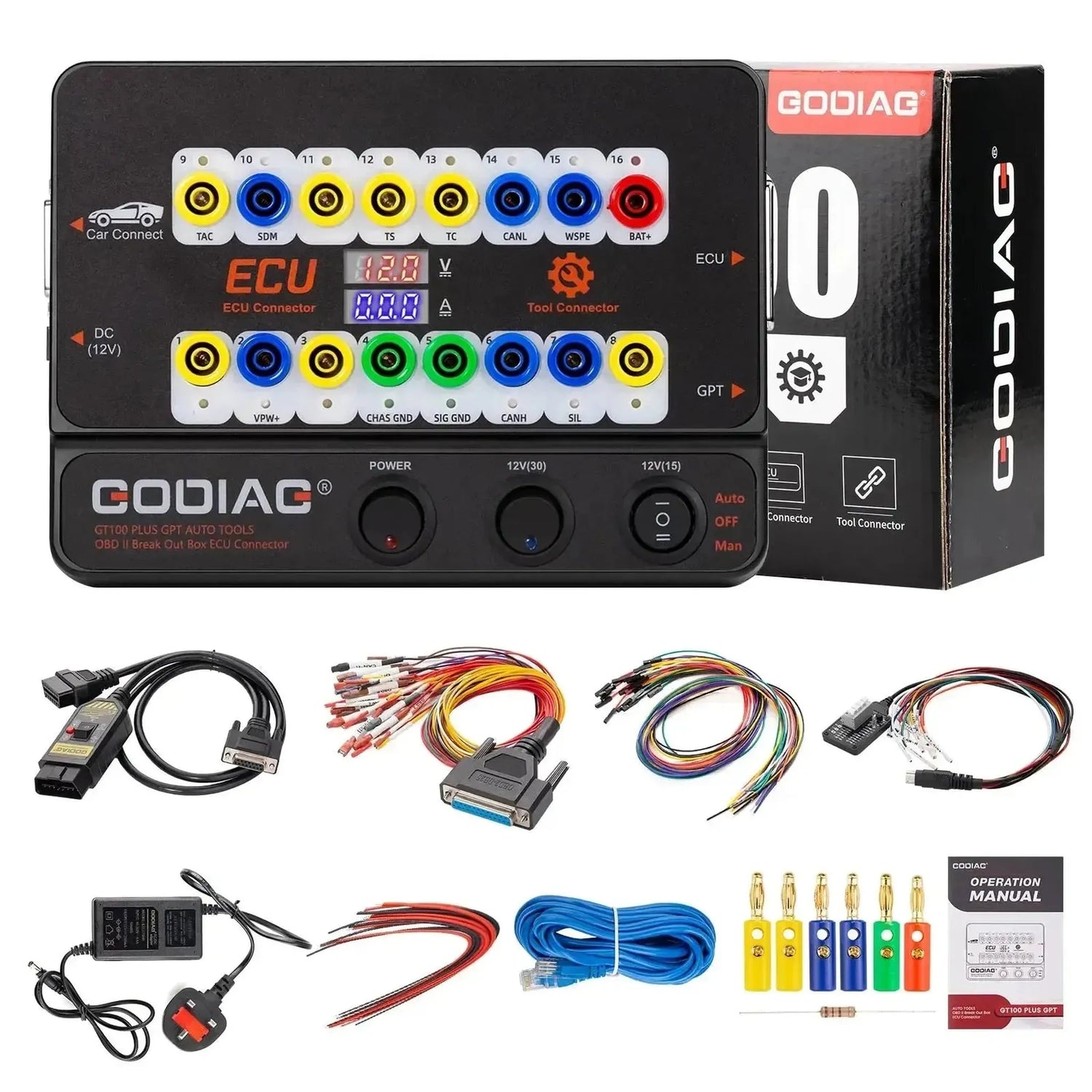

Περιεχόμενα συσκευασίας
- 1x GoDiag GT100 Plus Breakout Box
- 1x Καλώδιο επέκτασης και σύνδεσης OBD2 2-in-1
- 1x Σετ πολύχρωμων καλωδίων jumper για συνδέσεις πάγκου
- 1x Ειδικό καλώδιο επικοινωνίας GPT
- 1x Καλώδιο δικτύου Ethernet για DOIP
- 1x Προσαρμογέας τροφοδοσίας 12V
- 6x Προσαρμογείς banana plug για εξωτερικές συνδέσεις
- 1x Αντίσταση τερματισμού CAN-bus 120 Ohm
- 1x Σετ αξεσουάρ καλωδίων Dupont (connectors 2.54mm pin)
- 1x Εγχειρίδιο χρήστη
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα προϊόντος | GoDiag |
| Μοντέλο προϊόντος | GT100 Plus |
| Τάση τροφοδοσίας (Εύρος λειτουργίας) | DC 9V - 24V |
| Διεπαφή διαγνωστικών | Τυπική 16-pin OBD2 |
| Υποστηριζόμενα πρωτόκολλα δικτύου | CAN-bus, K-Line, PWM, VPW, DOIP, GPT |
| Προσαρμογέας τροφοδοσίας (Είσοδος) | AC 100V - 240V |
| Προσαρμογέας τροφοδοσίας (Έξοδος) | DC 12V / 5V (2.5A) |
| Κατανάλωση ρεύματος σε αδράνεια | 0.5W - 0.6W |
| Επιτρεπόμενη θερμοκρασία λειτουργίας | -20 °C έως 70 °C |
| Διαστάσεις (Μ x Π x Ύ) | 230 x 180 x 70 mm |
