Jaltest | SKU: JDC216A9

Jaltest (JDC216A9) | Καλώδιο προσαρμογής 3+3-pins J1939 - 16-pins OBD2 | Γεωργικά και Βιομηχανικά Μηχανήματα

Name: Jaltest (JDC216A9) | Καλώδιο προσαρμογής 3+3-pins J1939 - 16-pins OBD2 | Γεωργικά και Βιομηχανικά Μηχανήματα
Brand: Jaltest
SKU: JDC216A9
Price: 114.95 EUR
Availability: InStock

€114,95 με ΦΠΑ

€95,00 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

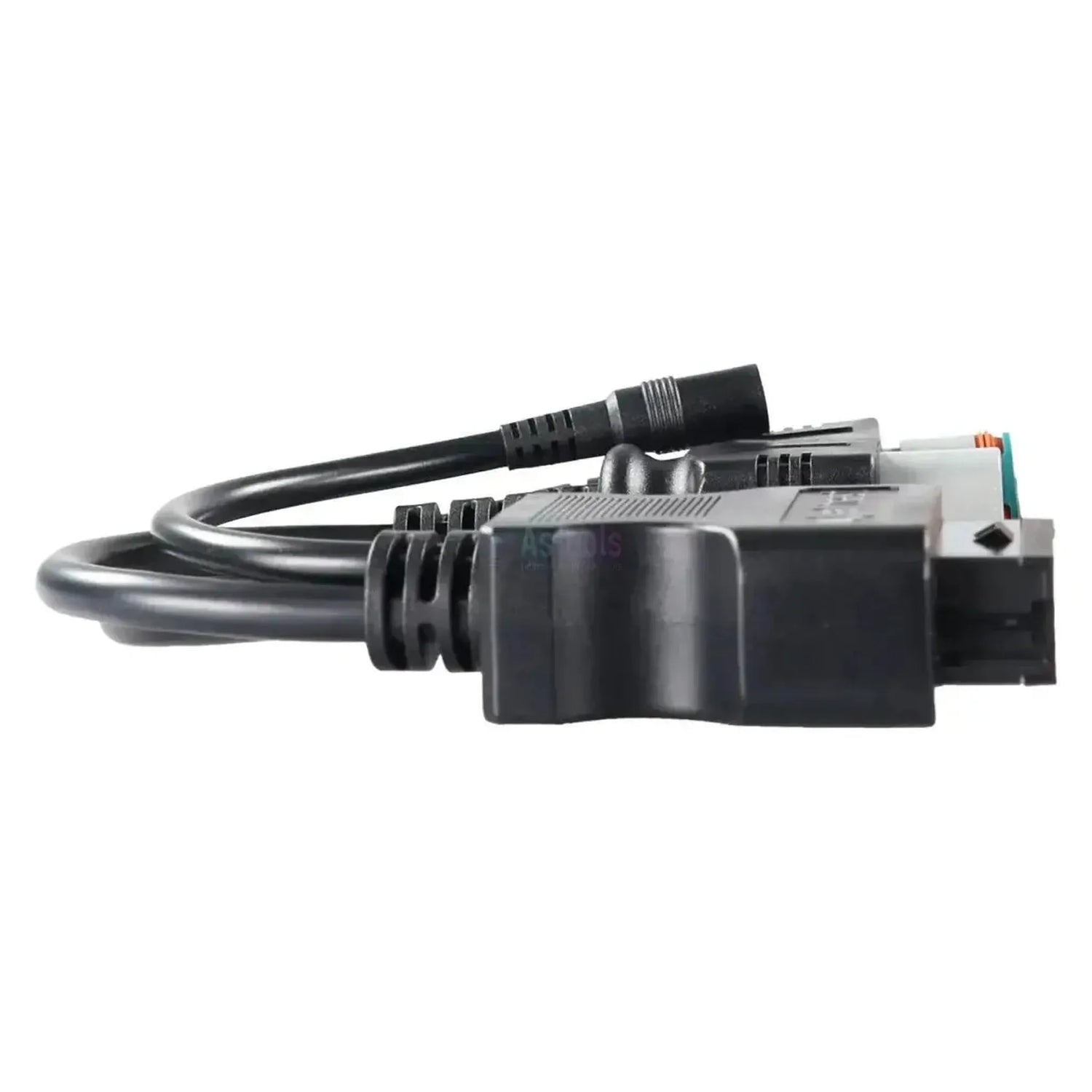

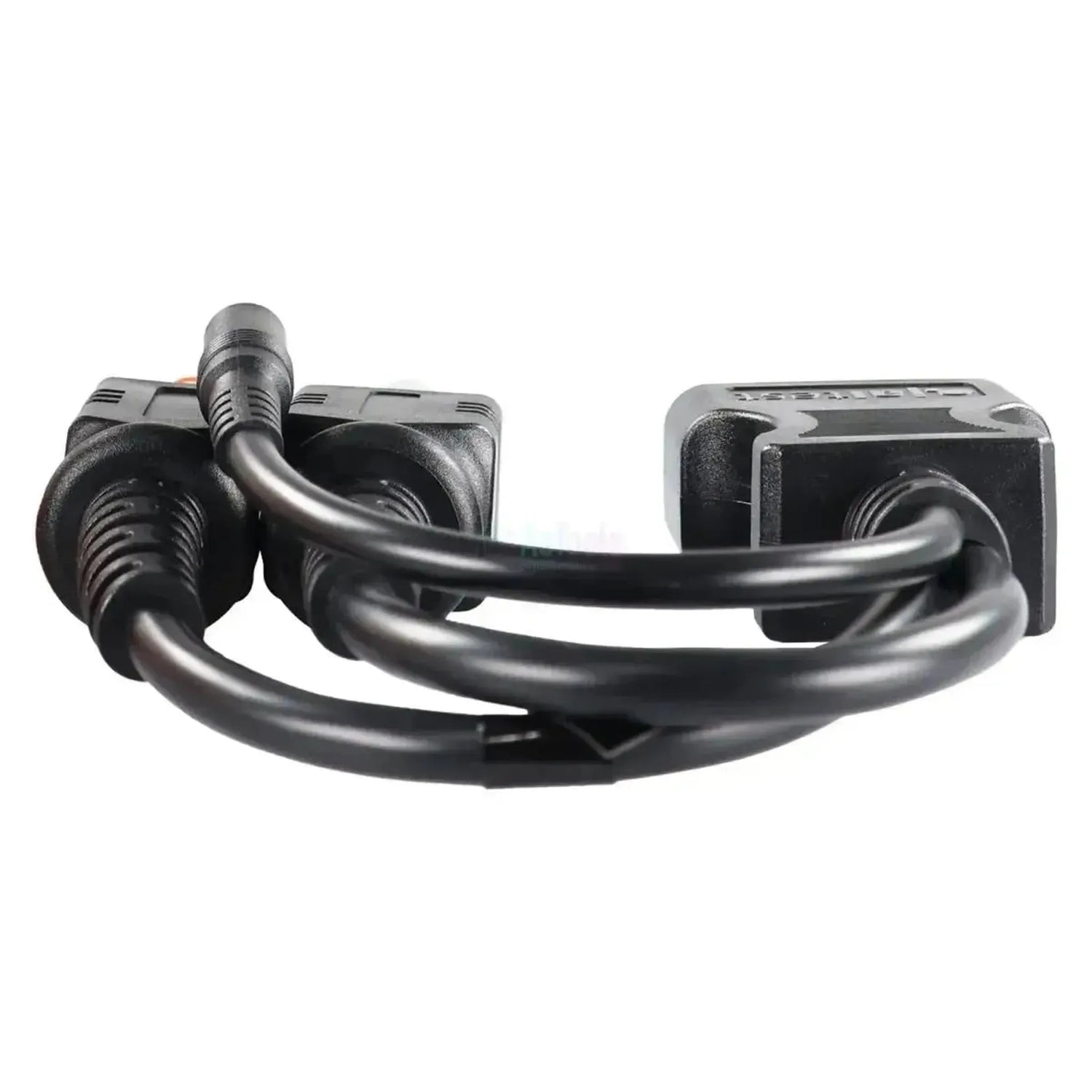

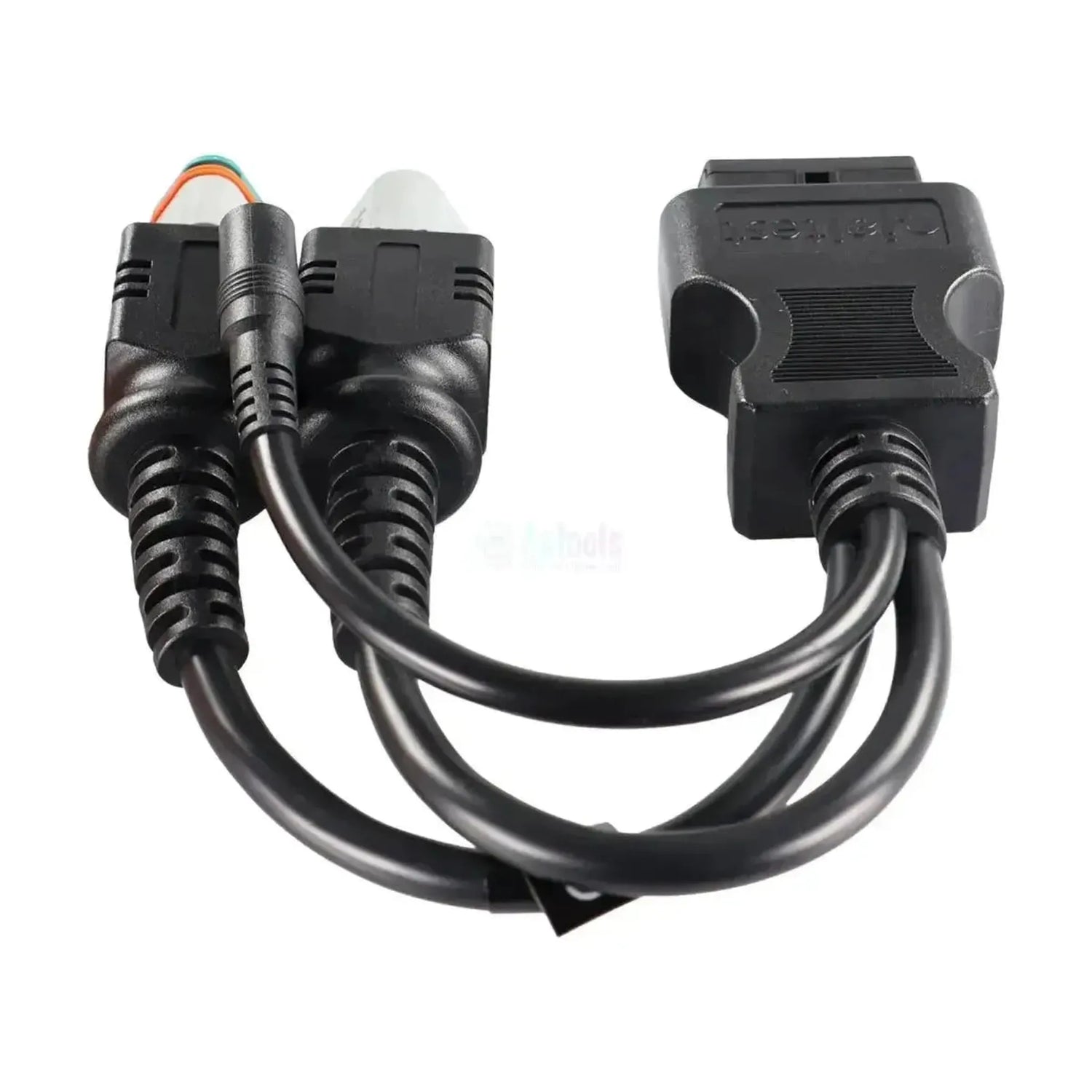

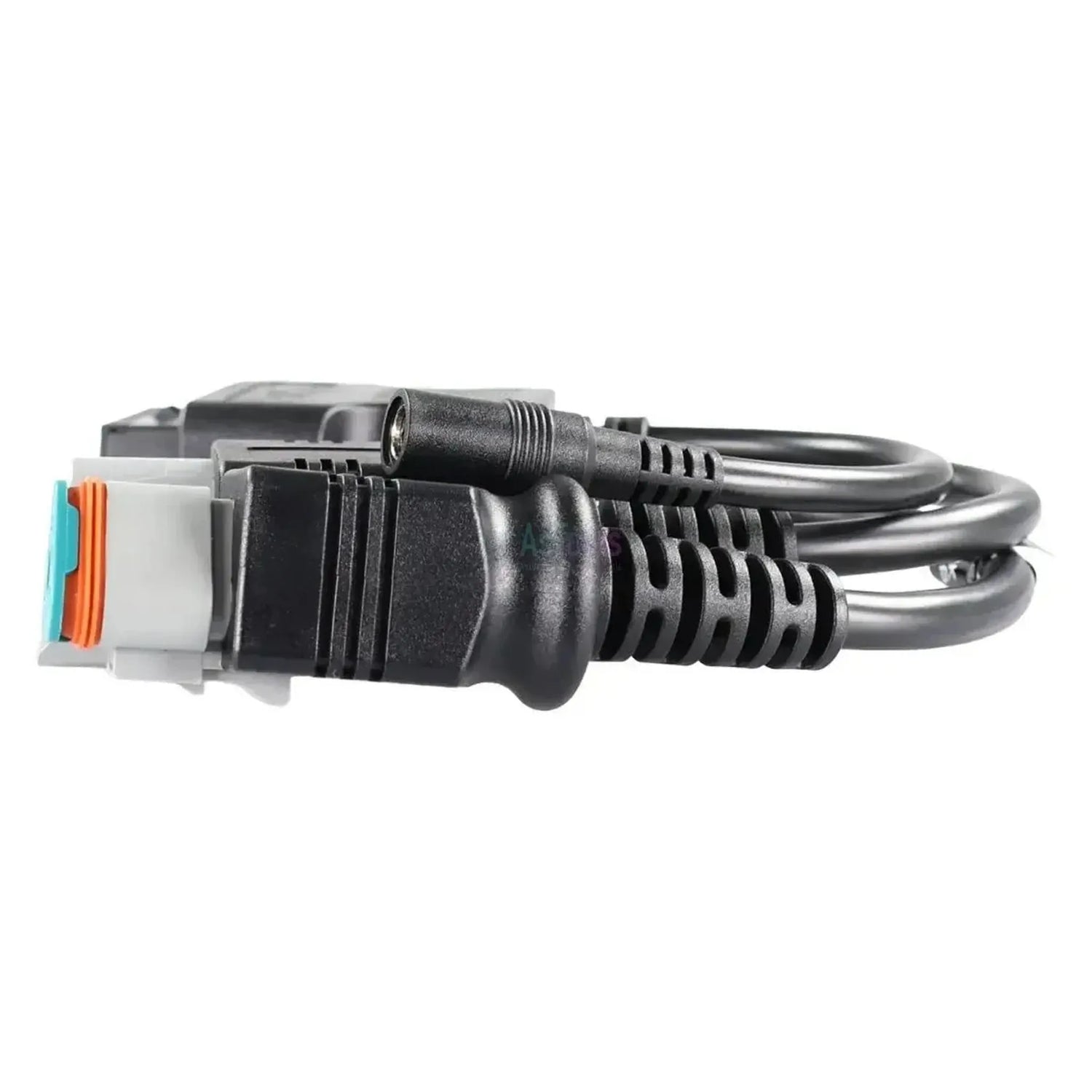

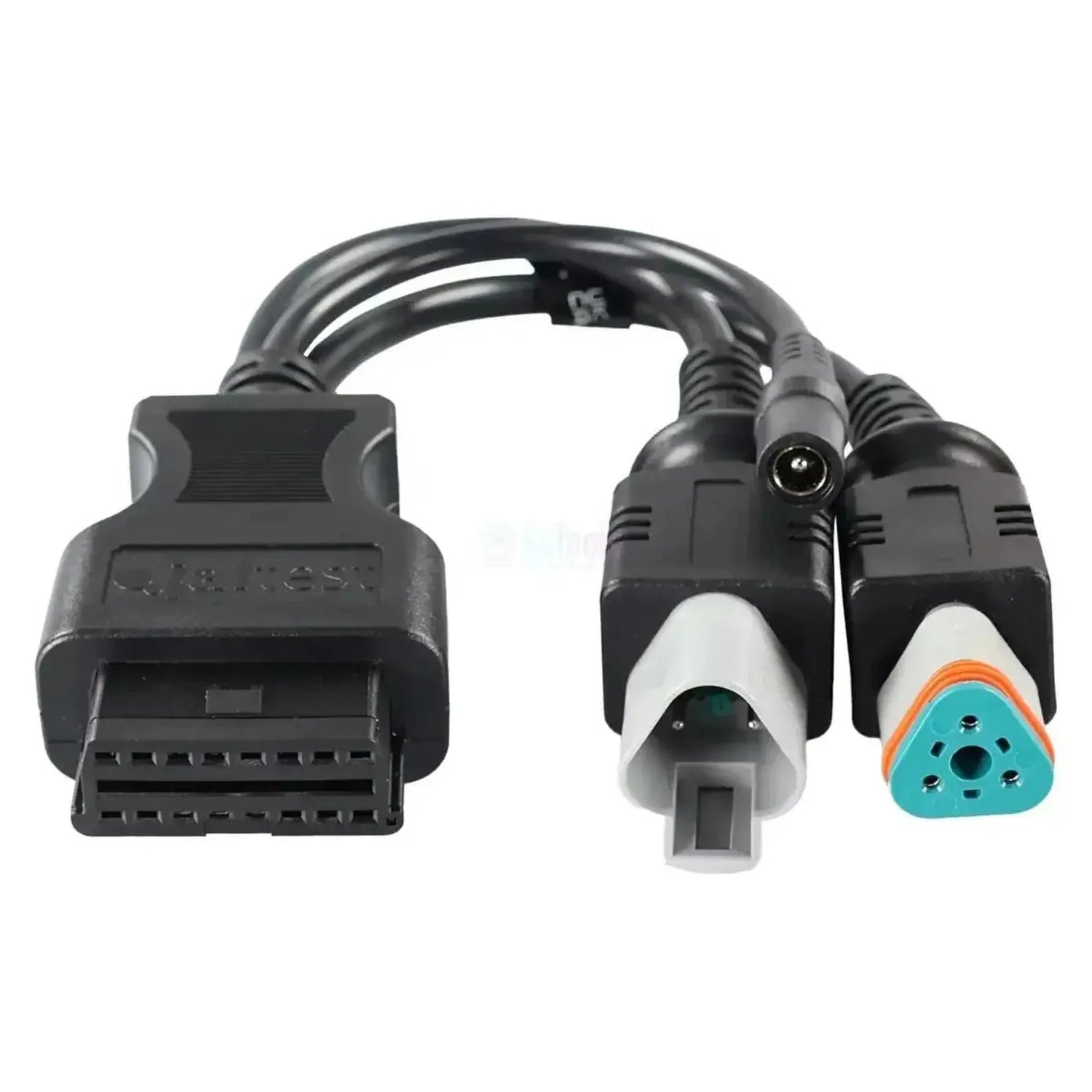

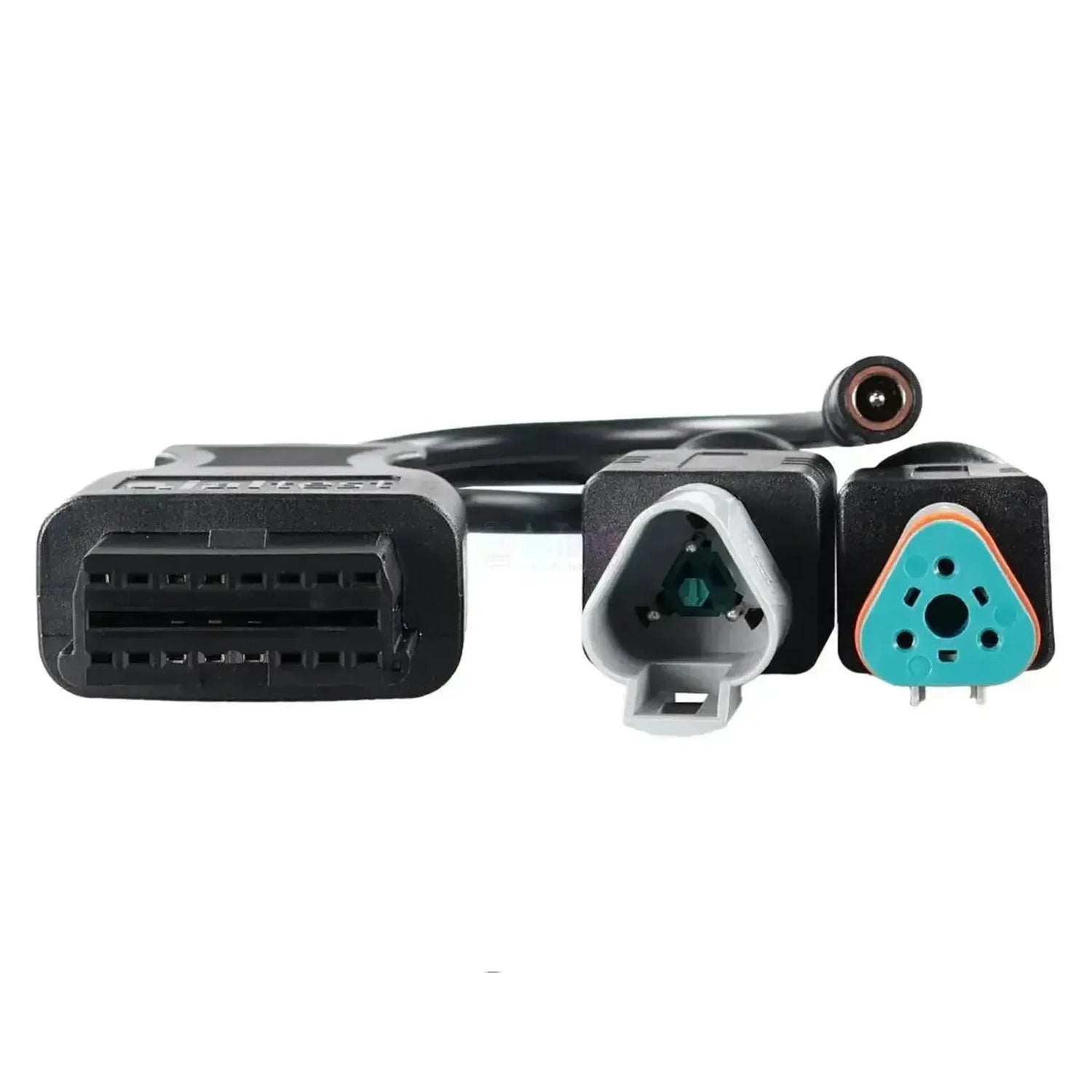

Ο Jaltest JDC216A9 ενσωματώνεται στη διαδρομική J1939-backbone ενός οχήματος και μεταφέρει αυτό το δίκτυο δεδομένων στην είσοδο 16-pins OBD2 του καλωδίου διάγνωσης Jaltest. Από το περίβλημα OBD2 προέρχονται τρεις διακλαδώσεις: Ένας γκρι αρσενικός 3-ακίδων σύνδεσμος Deutsch, ένας αντίστοιχος θηλυκός σύνδεσμος 3-ακίδων με τυρκουάζ ασφάλεια και κόκκινο κάλυμμα στεγανοποίησης, και ένα ξεχωριστό φις τροφοδοσίας για την παροχή ρεύματος. Επειδή υπάρχουν και το αρσενικό και το θηλυκό άκρο, η δέσμη καλωδίων παραμένει συνδεδεμένη κατά τη διάρκεια της μέτρησης. Το καλώδιο μετρά 28 έως 30 cm.

Το SAE J1939 είναι το πρότυπο CAN με το οποίο τα βαρέα οχήματα επικοινωνούν τις μονάδες ελέγχου τους: Ο έλεγχος κινητήρα, το σύστημα πέδησης, το κιβώτιο ταχυτήτων και ο πίνακας οργάνων συνδέονται όλα στο ίδιο διπολικό δίκτυο και χρησιμοποιούν την ίδια δομή μηνυμάτων. Επειδή αυτή η δομή και οι 3-ακίδοι σύνδεσμοι καθορίζονται στο πρότυπο και όχι από έναν κατασκευαστή, αυτός ο προσαρμογέας είναι ανεξάρτητος της μάρκας. Σε μηχανήματα όπου δεν υπάρχει ξεχωριστός σύνδεσμος διάγνωσης, η backbone είναι το μόνο σημείο όπου μπορείτε να εισέλθετε στο δίκτυο. Το καλώδιο κατασκευάστηκε για το Jaltest Link V9 και εμπίπτει στην κατηγορία Jaltest CV (βαρέα οχήματα).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Πρόσβαση στο δίκτυο δεδομένων J1939 σε οχήματα και μηχανήματα όπου δεν υπάρχει ξεχωριστός σύνδεσμος διάγνωσης.

✔Η 3+3-ακίδων διαμόρφωση ενσωματώνεται στην υπάρχουσα backbone, η οποία παραμένει συνδεδεμένη· οι μονάδες ελέγχου συνεχίζουν να επικοινωνούν μεταξύ τους κατά τη διάρκεια της μέτρησης.

✔Ένα ξεχωριστό φις τροφοδοσίας στη δέσμη καλωδίων παρέχει ρεύμα, ακόμα και εκεί όπου η σύνδεση δεν παρέχει τροφοδοσία.

✔Ευρέως εφαρμόσιμο, καθώς το J1939 είναι ένα ανοιχτό πρότυπο που εφαρμόζουν όλοι οι μεγάλοι κατασκευαστές βαρέων οχημάτων.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Απαιτεί έναν προσβάσιμο 3-ακίδο σύνδεσμο στη backbone· βρίσκεται στη διαδρομική δέσμη καλωδίων και όχι σε κάθε μηχάνημα σε ένα βολικό σημείο.

✕Με 28 έως 30 cm, ο προσαρμογέας είναι σύντομος, επομένως εργάζεστε στον ίδιο το σύνδεσμο και όχι από την καμπίνα.

✕Μόνο για το 3-ακίδο inline σύνδεσμο· τα συστήματα με δικό τους σύνδεσμο διάγνωσης φτάνετε με το σχετικό καλώδιο προσαρμογής.

✕Το καλώδιο είναι καθορισμένο για το Jaltest Link V9 και όχι για το V8.1, ενώ τα περισσότερα άλλα καλώδια από αυτή τη σειρά υποστηρίζουν και τις δύο γενιές.

Εφαρμογές και λειτουργίες

Μέσω της backbone, έχετε άμεση πρόσβαση στο δίκτυο J1939. Αυτό που θα βρείτε εκεί δεν είναι σταθερή λίστα: Κάθε κατασκευαστής συνδέει τις δικές του μονάδες ελέγχου στο δίκτυο, και ο αριθμός ποικίλλει από έναν μόνο έλεγχο κινητήρα έως ένα πλήρες δίκτυο. Τι μπορείτε να εκτελέσετε εξαρτάται από τη μονάδα Jaltest κάτω από την οποία εμπίπτει το μηχάνημα.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

Οι μονάδες ελέγχου στο δίκτυο J1939: Ποιες μονάδες παρακολουθούν διαφέρει ανά μηχάνημα και ανά κατασκευαστή· έλεγχος κινητήρα, πέδησης και μετάδοσης είναι οι συνήθεις συμμετέχοντες.
Μέτρηση με το δίκτυο ανέπαφο: Η σύνδεση μεταξύ αυτών των μονάδων παραμένει συνδεδεμένη κατά τη μέτρηση, έτσι ώστε το μηχάνημα να λειτουργεί κανονικά.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων των συνδεδεμένων μονάδων ελέγχου και εκκαθάριση μετά την επισκευή.
Προβολή τιμών μέτρησης: Παρακολούθηση της ζωντανής κατάστασης των αισθητήρων και των τιμών του συστήματος.
Έλεγχος εξαρτημάτων: Ενεργοποίηση των ενεργοποιητών για τον έλεγχο της λειτουργίας τους.
Παράμετροι, βαθμονομήσεις και επανατάξεις συντήρησης: Για τα συστήματα στα οποία το Jaltest παρέχει αυτές τις διαδικασίες.
Σημείωση: Ποιες από αυτές τις λειτουργίες θα δείτε καθορίζεται από το μηχάνημα και από τη μονάδα Jaltest κάτω από την οποία εμπίπτει, και όχι από αυτό το καλώδιο.

Συμβατά σκάφη και εφαρμογές

Ο καθοριστικός παράγοντας είναι ο σύνδεσμος στη backbone, όχι η μάρκα. Αυτός ο προσαρμογέας ταιριάζει σε οποιοδήποτε βαρύ ή εργασιακό όχημα του οποίου η J1939-backbone είναι κατασκευασμένη με 3-ακίδους συνδέσμους Deutsch. Επειδή το πρότυπο καθορίζει το σύνδεσμο και όχι ο κατασκευαστής, ο ίδιος προσαρμογέας ταιριάζει σε διαφορετικές μάρκες. Για βαρέα οχήματα και μηχανήματα δεν έχει ποτέ καθοριστεί μία σύνδεση διάγνωσης, επομένως αυτή η ρύθμιση εξακολουθεί να υπάρχει σε νεότερα μηχανήματα.

Εφαρμογή:

Βαρέα και εργασιακά οχήματα: Με J1939-backbone με 3-ακίδους inline συνδέσμους.
Όλοι οι κατασκευαστές που εφαρμόζουν αυτό το ανοιχτό πρότυπο: Το πρότυπο καθορίζει το δίκτυο και το σύνδεσμο, όχι τη μάρκα.
Μηχανήματα χωρίς ξεχωριστή σύνδεση διάγνωσης: Όπου η backbone είναι το μόνο σημείο επαφής.

💡

Χρήσιμο να ξέρετε: Ο σύνδεσμος backbone βρίσκεται στη διαδρομική δέσμη καλωδίων και επομένως όχι πάντα στην καμπίνα· ακολουθήστε το διπολικό δίκτυο κατά μήκος του σασί για να το βρείτε. Θα το αναγνωρίσετε από το ζεύγος γκρι 3-ακίδων συνδέσμων Deutsch, ο ένας με ακίδες και ο άλλος με τυρκουάζ ασφάλεια. Εντοπίστε αυτό τον σύνδεσμο στο μηχάνημα σας πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC216A9) | 3+3-pins J1939 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC216A9
Τύπος	Καλώδιο προσαρμογής (backbone-adapter)
Εφαρμογή	Διάγνωση μέσω της J1939-backbone βαρέων και εργασιακών οχημάτων
Μήκος	28 - 30 εκ.
Διεπαφή	Jaltest Link V9
Σύνδεσμος πλευράς οχήματος	3+3-pins J1939 (γκρι σύνδεσμοι Deutsch, inline στη backbone) με ξεχωριστό φις τροφοδοσίας
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	Οι μονάδες ελέγχου στο δίκτυο J1939· ποιες είναι διαφέρει ανά μηχάνημα και ανά κατασκευαστή
Κατηγορία	Εμπορικό και εργασιακό όχημα
Ενότητα Jaltest	Jaltest CV (επαγγελματικά οχήματα)
