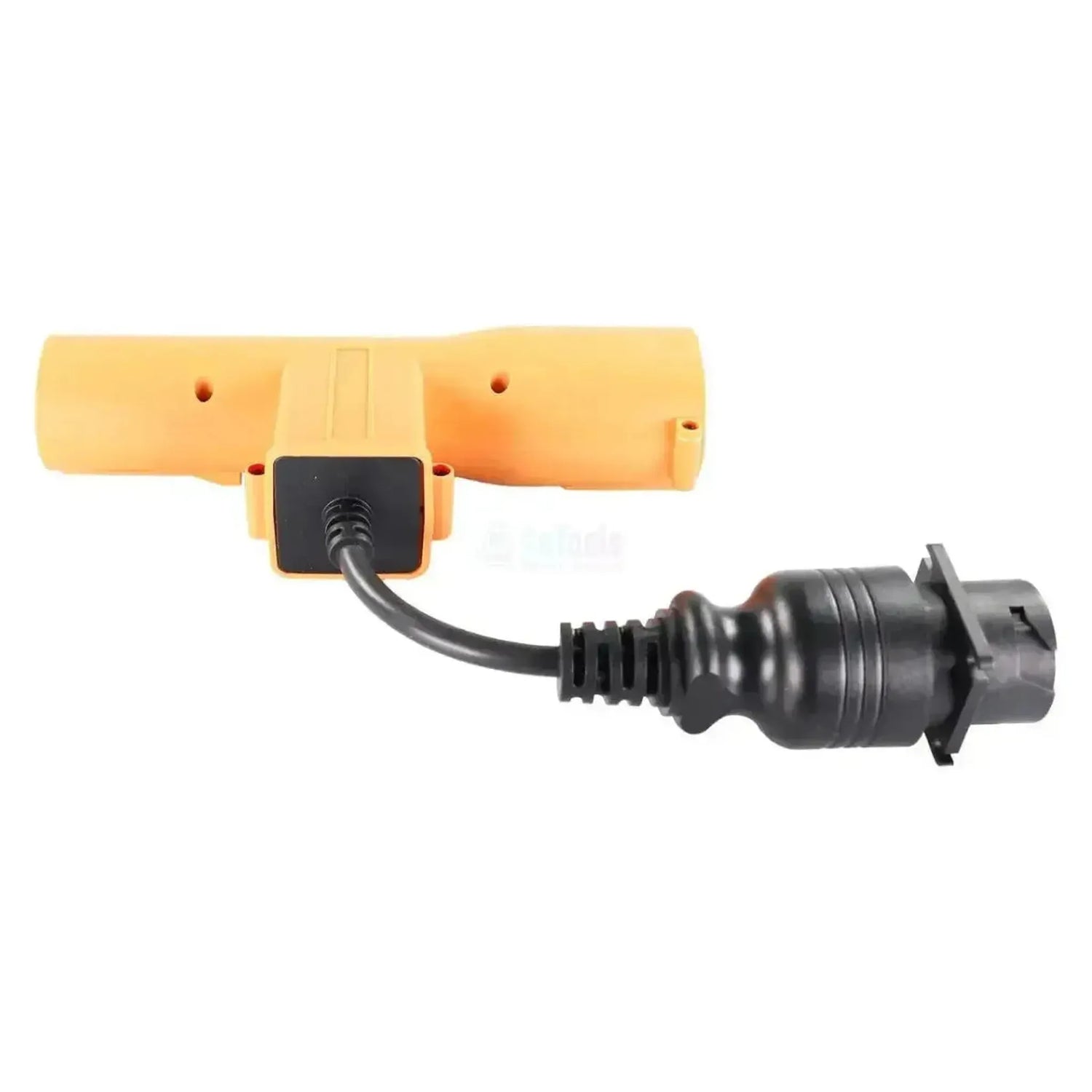

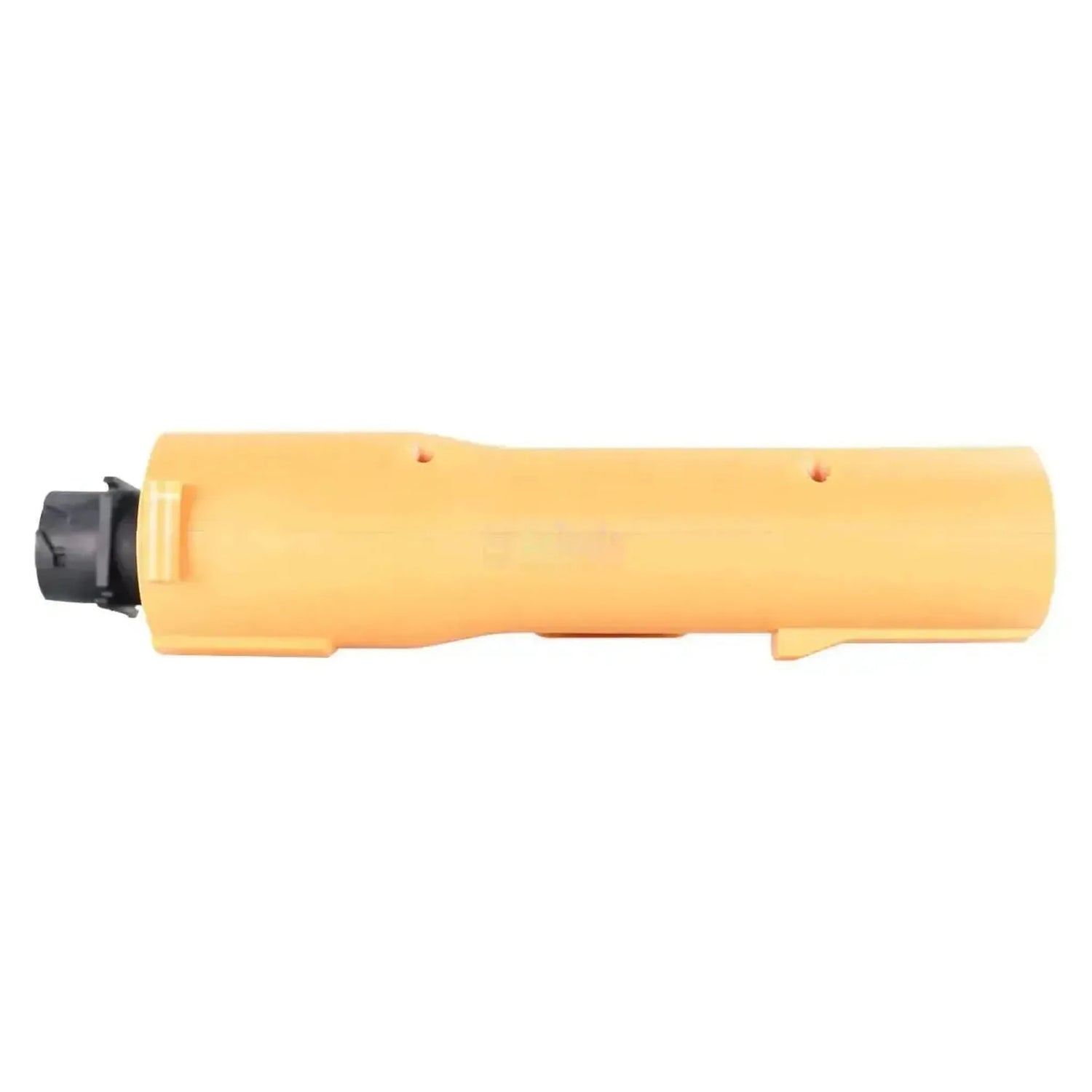

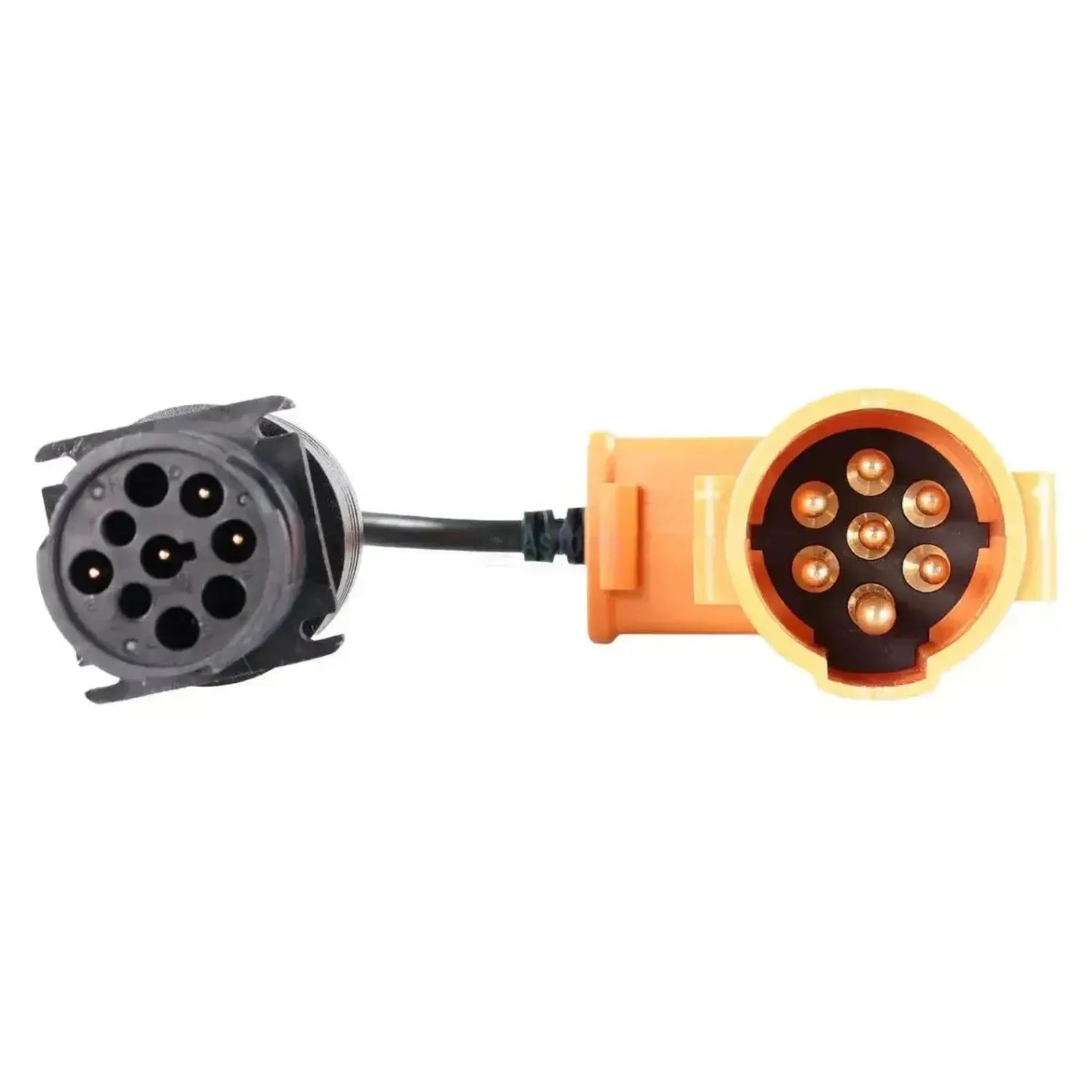

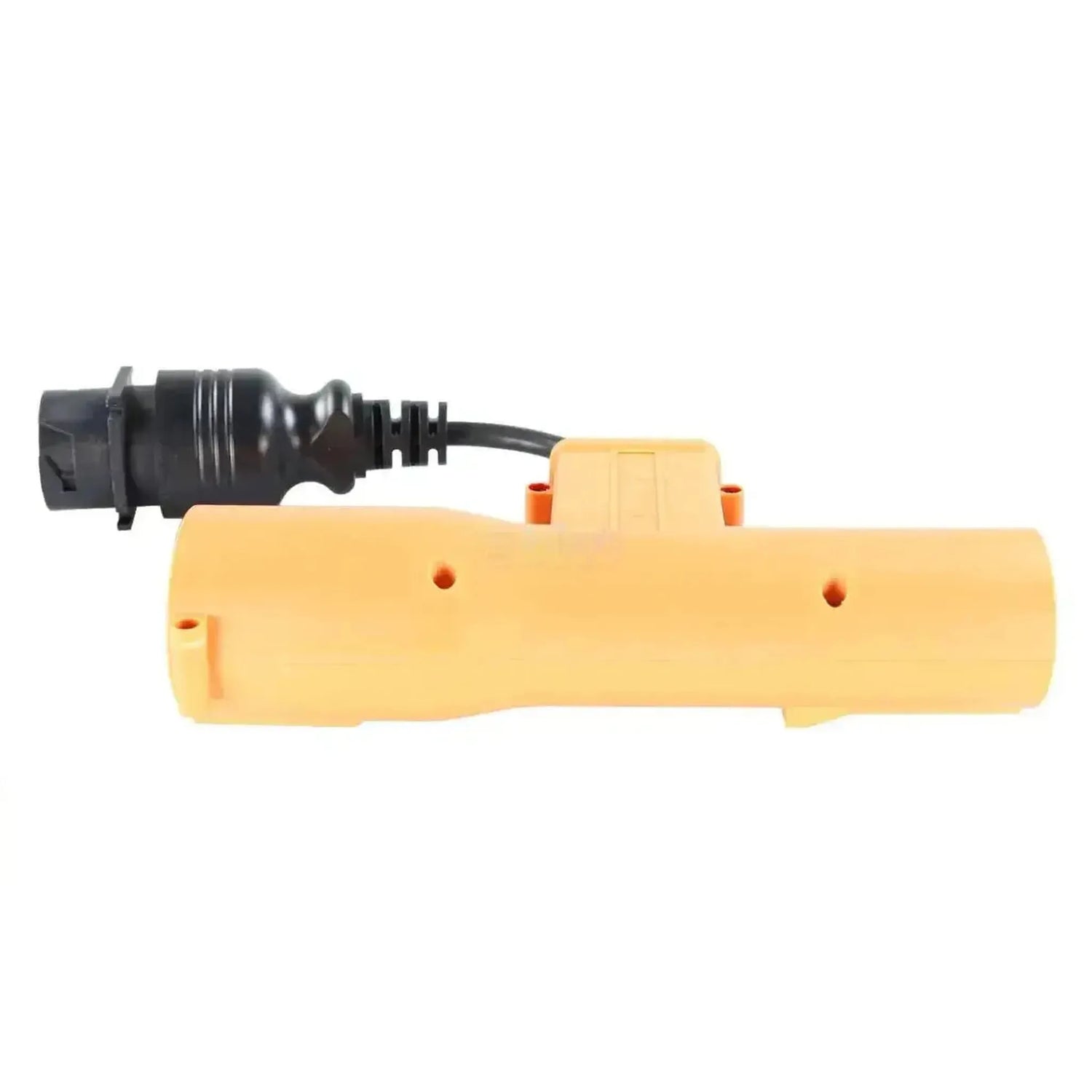

Το Jaltest JDC112A είναι το πορτοκαλί Τ-κομμάτι που τοποθετείται στη σύνδεση επτά ακίδων μεταξύ του οχήματος έλξης και του ρυμουλκουμένου. Ο ένας βραχίονας φέρει έναν συνδετήρα με επτά χάλκινες ακίδες, ο άλλος βραχίονας τη σχετική θυληκή σύνδεση επτά ακίδων, και στο πλάι είναι χυμένο JDC 112A στο πλαστικό. Κάθετα σε αυτό βρίσκεται ένα μαύρο μπλοκάκι από το οποίο εξέρχεται ένα σύντομο καλώδιο προς έναν στρογγυλό μαύρο σύνδεσμο Deutsch εννέα ακίδων με μπαγιονέτα κλειδώματος, του οποίου τέσσερις από τις εννέα θέσεις είναι κατειλημμένες. Το ελεύθερο άκρο δεν είναι λοιπόν σύνδεσμος OBD2 16 ακίδων.
Στο σύνδεσμο Deutsch εννέα ακίδων συνδέετε το δικό σας καλώδιο διάγνωσης Deutsch εννέα ακίδων προς τη διεπαφή· στη φωτογραφία του προϊόντος είναι η έκδοση με το πράσινο δακτύλιο σύζευξης. Με αυτόν τον τρόπο το εξοπλισμό συνδέεται στη επικοινωνία PLC σύμφωνα με το SAE J2497· Το ρυμουλκούμενο στέλνει τα δεδομένα διάγνωσής του όχι μέσω ενός ξεχωριστού διαύλου δεδομένων, αλλά μέσω του αγωγού τροφοδοσίας του φωτισμού, ο τρόπος με τον οποίο τα συστήματα πέδησης ρυμουλκουμένων επικοινωνούν κυρίως στη Βόρεια Αμερική. Έτσι φτάνετε και σε ρυμουλκούμενα χωρίς δική τους σύνδεση διάγνωσης CAN. Ο προσαρμογέας καθορίζεται για το Jaltest Link V8.1 και V9 και εμπίπτει στο Jaltest CV (επαγγελματικά οχήματα).
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ
Εφαρμογές και λειτουργίες
Μέσω της γραμμής PLC διαβάζετε τα συστήματα ρυμουλκουμένου που στέλνουν τα δεδομένα τους μέσω του αγωγού τροφοδοσίας. Ποιες μονάδες είναι αυτές, διαφέρει ανά ρυμουλκούμενο και ανά κατασκευαστή σασί. Η παρακάτω καταγραφή ακολουθεί τα συστήματα που είναι συνδεδεμένα σε αυτή τη γραμμή.
Μονάδες ελέγχου που μπορείτε να προσπελάσετε
- Μονάδες ελέγχου στη γραμμή PLC: Μέσω της σύνδεσης επτά ακίδων το Jaltest επικοινωνεί με τα συστήματα ρυμουλκουμένου που στέλνουν τα δεδομένα τους μέσω του αγωγού τροφοδοσίας, ακόμα και σε ρυμουλκούμενα χωρίς δική τους σύνδεση διάγνωσης CAN.
- Διαφορετικό ανά ρυμουλκούμενο: Ποιες μονάδες ελέγχου είναι παρούσες, καθορίζεται από το ρυμουλκούμενο και όχι από αυτόν τον προσαρμογέα.
Τι μπορείτε να κάνετε
- Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων των συνδεδεμένων μονάδων ελέγχου και εκκαθάριση μετά την επισκευή.
- Προβολή μετρήσεων: Παρακολούθηση των τρέχουσων τιμών αισθητήρα και συστήματος σε πραγματικό χρόνο.
- Έλεγχος εξαρτημάτων: Ενεργοποίηση των ενεργοποιητών για τον έλεγχο της λειτουργίας τους.
- Παράμετροι, βαθμονομήσεις και επαναφορές συντήρησης: Όπου το Jaltest τις προσφέρει για το σχετικό σύστημα.
Συμβατά σκάφη και εφαρμογές
Αποφασιστικός είναι ο τρόπος επικοινωνίας, όχι το εμπορικό σήμα. Ο προσαρμογέας αυτός ανήκει στη σύνδεση επτά ακίδων όπου δραστηριοποιείται το PLC σύμφωνα με το SAE J2497. Αυτή η σύνδεση βρίσκεται στο σημείο σύζευξης μεταξύ οχήματος έλξης και ρυμουλκουμένου, και ο προσαρμογέας κρέμεται με το πορτοκαλί Τ-κυτίο του ανάμεσά τους.
Εφαρμογή:
- Ρυμουλκούμενα και αναρτημένες μονάδες με επικοινωνία PLC σύμφωνα με το SAE J2497
- Όλοι οι κατασκευαστές σασί που εφαρμόζουν αυτόν τον τρόπο επικοινωνίας
- Έτος κατασκευής δεν είναι αποφασιστικό: Τα ρυμουλκούμενα δεν υπόκεινται σε υποχρέωση OBD, επομένως η σύνδεση παραμένει σε χρήση και σε νέα ρυμουλκούμενα
Περιεχόμενα συσκευασίας
- 1x Jaltest (JDC112A) | 7+7-pins (PLC) J2497 - 9-pins Deutsch Adapter | Trailer
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα | Jaltest (Cojali) |
| Αριθμός αναφοράς | JDC112A |
| Τύπος | Καλώδιο μετασχηματισμού (προσαρμογέας PLC) |
| Εφαρμογή | Διάγνωση ρυμουλκουμένου μέσω επικοινωνίας PLC (SAE J2497) |

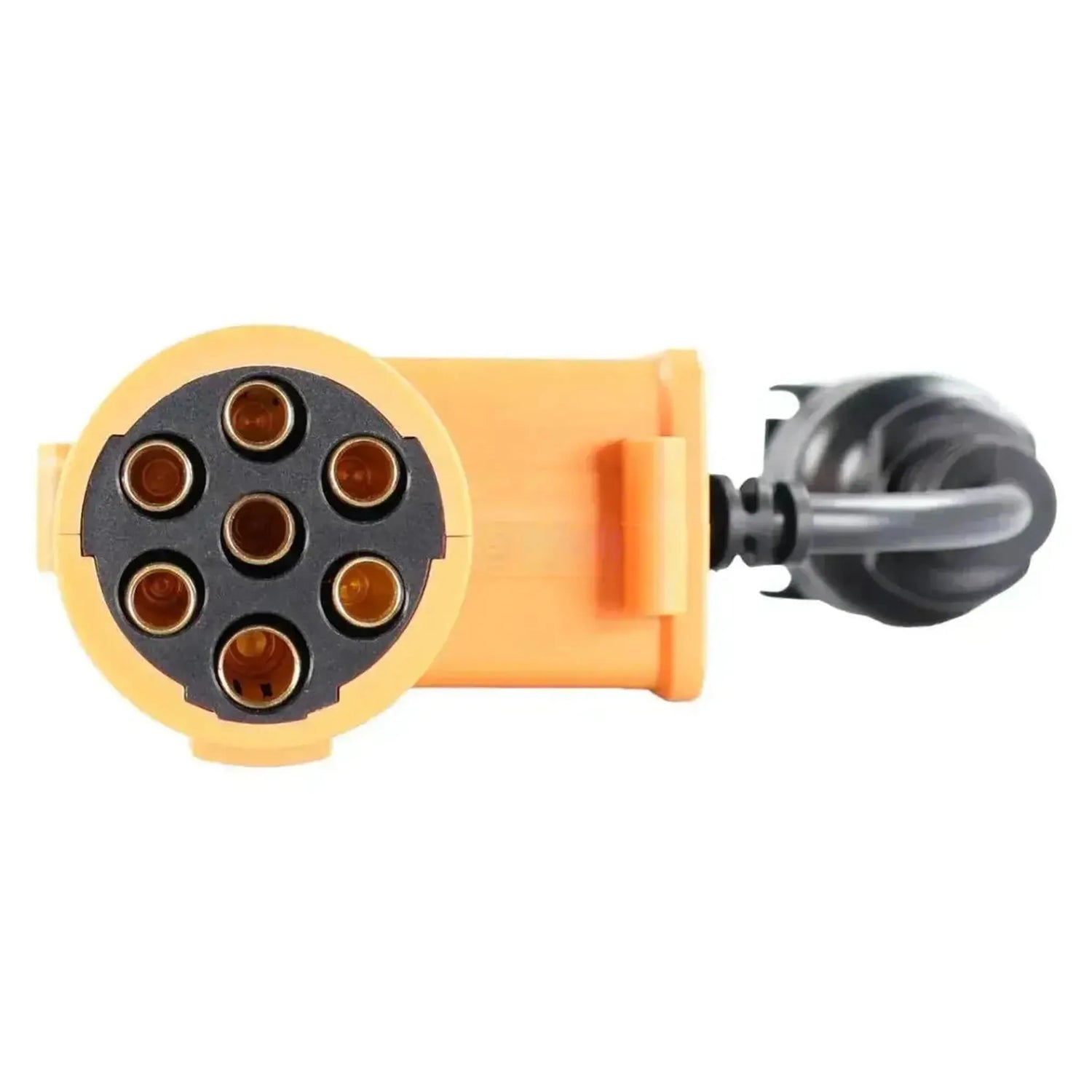

| Σύνδεσμος πλευράς οχήματος | 7+7-ακίδων: Πορτοκαλί Τ-κυτίο με επτά χάλκινες ακίδες στον έναν βραχίονα και θυληκή σύνδεση επτά ακίδων στον άλλον |

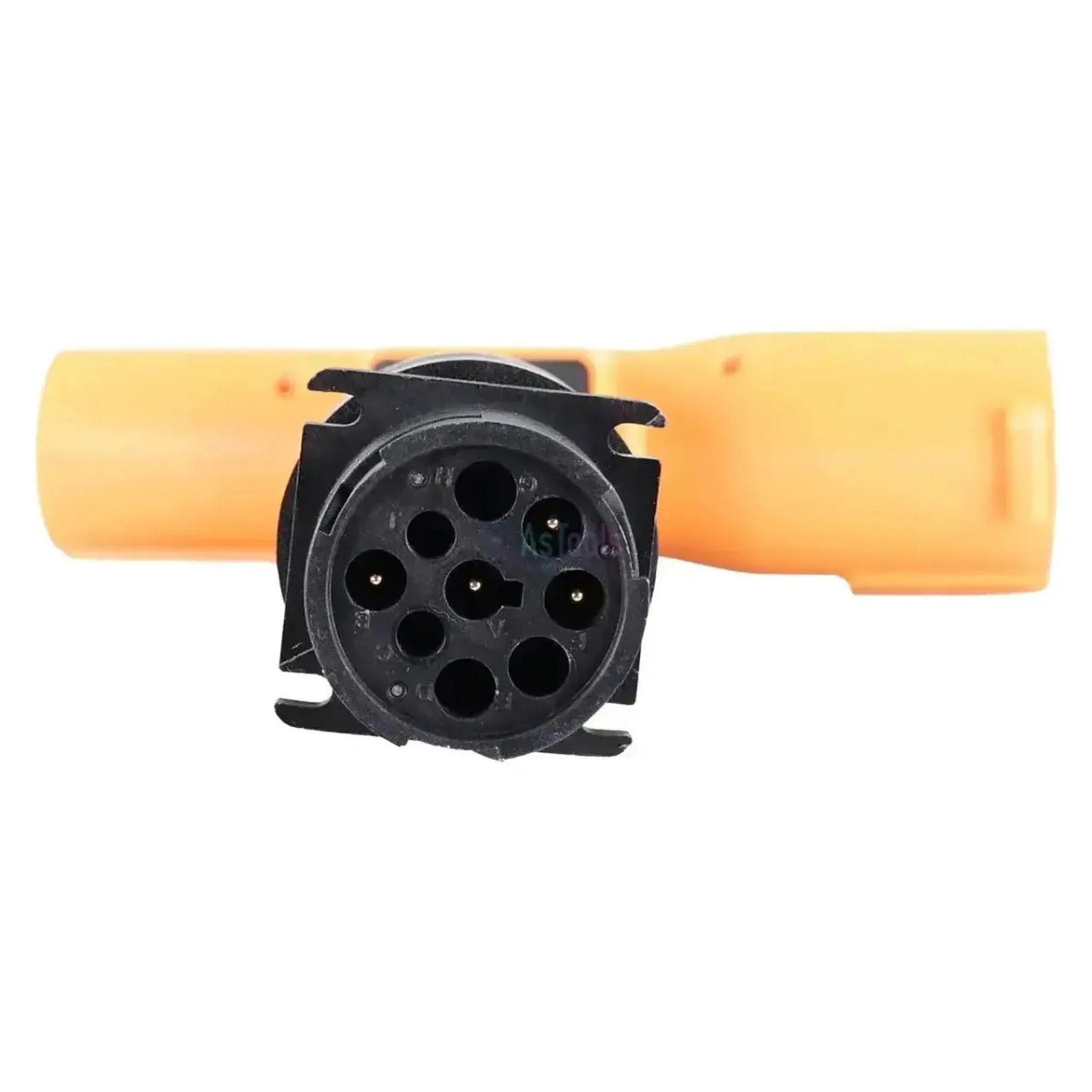

| Σύνδεση πλευράς διεπαφής | Deutsch εννέα ακίδων, μαύρο με μπαγιονέτα κλειδώματος· τέσσερις από τις εννέα θέσεις κατειλημμένες |
| Διαστάσεις | 18,2 x 26 cm |
| Διεπαφή | Jaltest Link V8.1 και V9 |
| Μονάδες ελέγχου | Τα συστήματα ρυμουλκουμένου στη γραμμή PLC· ποια είναι παρόντα, διαφέρει ανά ρυμουλκούμενο |
| Κατηγορία | Ρυμουλκούμενο |
| Ενότητα Jaltest | Jaltest CV (επαγγελματικά οχήματα) |
| Πρόσθετα απαραίτητα | Ένα καλώδιο διάγνωσης Deutsch εννέα ακίδων μεταξύ αυτού του προσαρμογέα και της διεπαφής |
