Jaltest  |  SKU: 70002026

Jaltest (70002026) | OHW σετ καλωδίων προσαρμογής Ολοκληρωμένο (9 καλώδια) | Εξοπλισμός εργοταξίου και κατασκευών

€1.493,95 με ΦΠΑ
€1.234,67 χωρίς ΦΠΑ

Ζητήστε προσφορά

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

De Jaltest 70002026 is de complete verloopkabelset voor Off-Highway machines: Negen kabels waarmee u de merkeigen diagnoseaansluiting van grondverzetmaterieel koppelt aan uw Jaltest-diagnosekabel. Aan de motorkant zitten de kabels voor Deutz, Caterpillar en Perkins en Mercedes-Benz en MTU; aan de machinekant die voor Volvo CE, Komatsu, Hitachi en Liebherr. Daarnaast zitten erin de kabel voor de ZF Ergopower-transmissie en die voor de groene 9-polige Deutsch-aansluiting volgens J1939.

Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motorregeling en een bij de machineregelingen, en deze set dekt beide kanten. Ten opzichte van de basisset 70002030 zitten er vijf kabels extra in, voor Mercedes-Benz en MTU, ZF Ergopower, Komatsu, Hitachi en Liebherr. Omgekeerd zitten de kabels voor Kubota, Yanmar en de 14-polige Caterpillar-aansluiting alleen in de basisset. De kabels vallen onder Jaltest OHW.

PLUSPUNTEN

✔Negen kabels in een set, van de motorkant tot de machinekant van het materieel.
✔Bevat de merkeigen aansluitingen van het zware graaf- en hijsmaterieel van Hitachi, Komatsu en Liebherr.
✔Ook de ZF Ergopower-powershiftbak, die los van de machinebouwer wordt ingebouwd en een eigen diagnosestekker heeft.
✔De JDC217.9 meet ruim anderhalve meter en sluit met zijn 26-pins DB26 rechtstreeks op de Jaltest Link V9 aan.

AANDACHTSPUNTEN

✕De JDC217.9 staat opgegeven voor de Jaltest Link V9; de overige kabels van de set werken ook op de V8.1.
✕Voor de JDC542.9 (Liebherr) is de verlengkabel JDC100 nodig zodra u met een Jaltest Link V9 werkt.
✕De basisset 70002030 is geen kleinere uitsnede van deze set; Kubota, Yanmar en de 14-polige Caterpillar-aansluiting zitten alleen daarin.
✕Grondverzet kent tientallen merkeigen aansluitingen en niet elk merk zit in deze set. Kijk aan de machine zelf welke stekker erop zit.

Toepassingen en functionaliteiten

Elke kabel in deze set zet een merkeigen diagnoseaansluiting om naar de standaardaansluiting van de Jaltest Link. Wat u daarna kunt doen, bepalen de Jaltest-software en de dekking van de machine, niet de kabel.

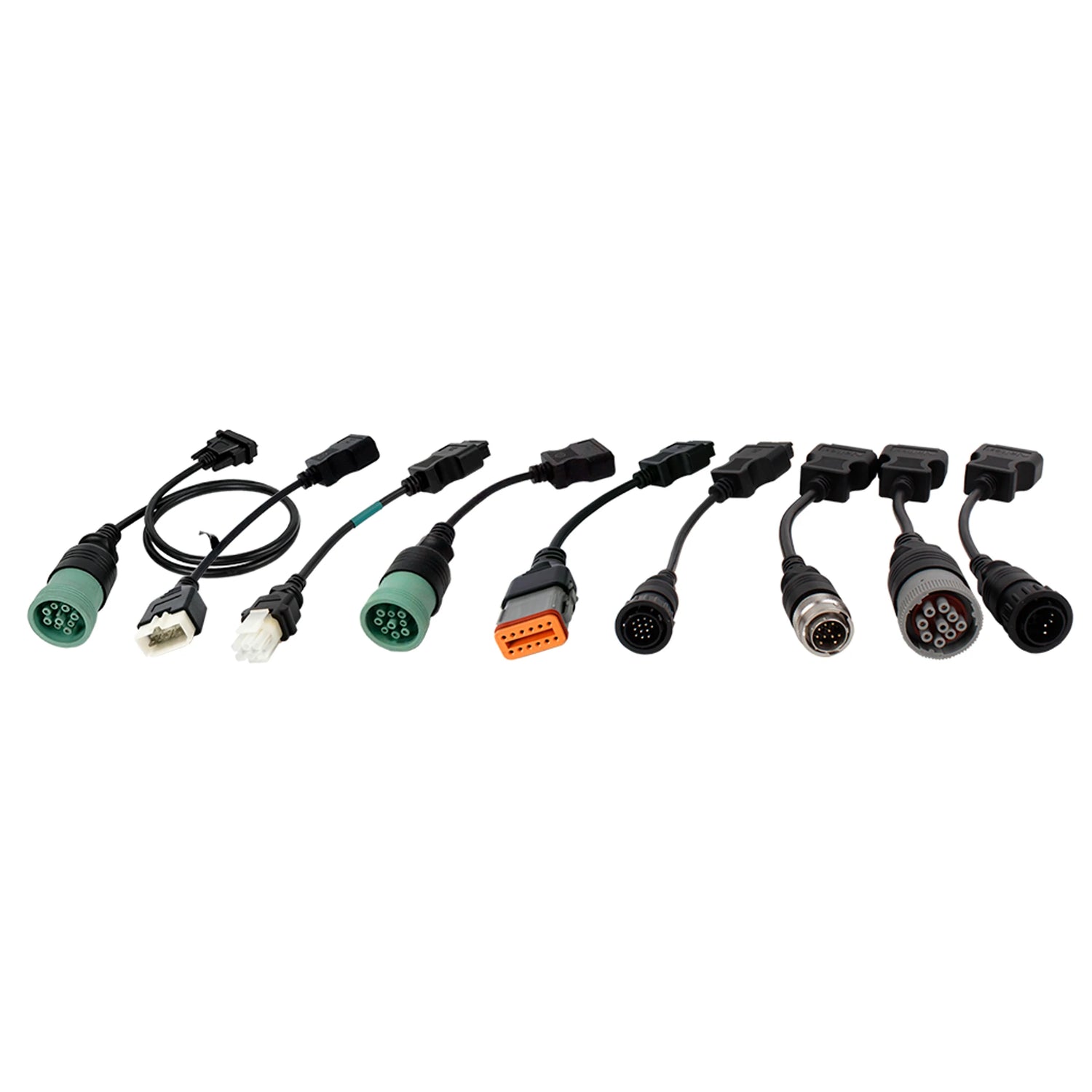

Wat er in de set zit

  • JDC203A: Mercedes-Benz/MTU, 14-polig rond.
  • JDC217.9: Deutsch 9-polig groen (J1939).
  • JDC504A: Deutz, 12-polig Amphenol.
  • JDC505A: Caterpillar en Perkins, 9-polig.
  • JDC509A: Volvo CE, rond met ring.
  • JDC535.9: Hitachi.
  • JDC536A: Komatsu, 12-polig.
  • JDC542.9: Liebherr.
  • JDC546A: ZF Ergopower, 6-polig.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Live in cijfers en grafiek.
  • Componenten: Bij ZF Ergopower in de dekking.
  • Onderhoud: Bij o.a. Volvo CE en Komatsu.
  • Kalibratie: Bij de ZF Ergopower-transmissie.

Zo gebruikt u hem

  1. Aansluiting zoeken: Zoek de diagnoseaansluiting van motor of machine.
  2. Kabel kiezen: Neem de kabel die bij die stekker hoort.
  3. Aansluiten: Steek de kabel in de aansluiting op de machine.
  4. Link koppelen: Sluit de kabel aan op de Jaltest Link.
  5. Uitlezen: Kies merk en machine in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet de machine. Motoren van Deutz, Caterpillar en Perkins worden als losse aandrijving ingebouwd, dus dezelfde aansluiting komt in machines van uiteenlopende bouwers voor. Hieronder per kabel waar u hem tegenkomt.

Motorkant:

  • Mercedes-Benz en MTU: Motoren in zwaar materieel en stationaire opstellingen.
  • Deutz-motoren: Bij tientallen machinebouwers; ook onder Jaltest AGV en MHE.
  • Caterpillar- en Perkins-motoren: Ook wanneer de machine van een ander merk is.
  • Deutsch 9-polig groen: De J1939-aansluiting, merkonafhankelijk op nieuwer materieel.

Machinekant:

  • Volvo Construction Equipment: Graafmachines, wielladers, dumpers, graders en walsen.
  • Hitachi: Grondverzetmaterieel.
  • Komatsu: Graafmachines, wielladers, bulldozers en dumpers.
  • Liebherr: Grondverzetmaterieel en kranen; met een Link V9 is de JDC100 nodig.
  • ZF Ergopower: Wielladers en knikdumpers met de Ergopower-powershiftbak.
💡
Goed om te weten: Op een machine zitten vaak twee diagnoseaansluitingen, een bij de motor en een bij de machineregelingen. Welke kabel u nodig heeft, hangt af van het systeem dat u wilt uitlezen. Kijk aan de machine zelf welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC203A) | Mercedes 14-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC217.9) | 9-pins J1939 - 26-pins DB26 Verloopkabel | Bedrijfs- en Werkvoertuig
  • 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
  • 1x Jaltest (JDC509A) | Volvo 16-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Hitachi-verloopkabel (JDC535.9)
  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine
  • 1x Liebherr-verloopkabel (JDC542.9)
  • 1x Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • OHW μηχανήματα έργων
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα έργων και εκτός

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο

Χρήση

Αριθμός αναφοράς
70.002.026
Απαιτείται για τη χρήση
Jaltest Link

Άλλα χαρακτηριστικά

Type
Verloopkabelset
Uitvoering
Compleet
Aantal kabels
9 stuks
Inhoud
JDC203A, JDC217.9, JDC504A, JDC505A, JDC509A, JDC535.9, JDC536A, JDC542.9 en JDC546A
Toepassing
Merkeigen diagnoseaansluitingen op Off-Highway machines
Interface
Jaltest Link V8.1 en V9; de JDC217.9 werkt alleen op de V9
Segment
Terrein- en Bouwmachine
