Jaltest  |  SKU: JDC540A

Jaltest (JDC540A) | Καλώδιο προσαρμογής Bosch Rexroth 8-pin R232 – 16-pin OBD2 | Βιομηχανικά οχήματα

€214,95 με ΦΠΑ
€177,64 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

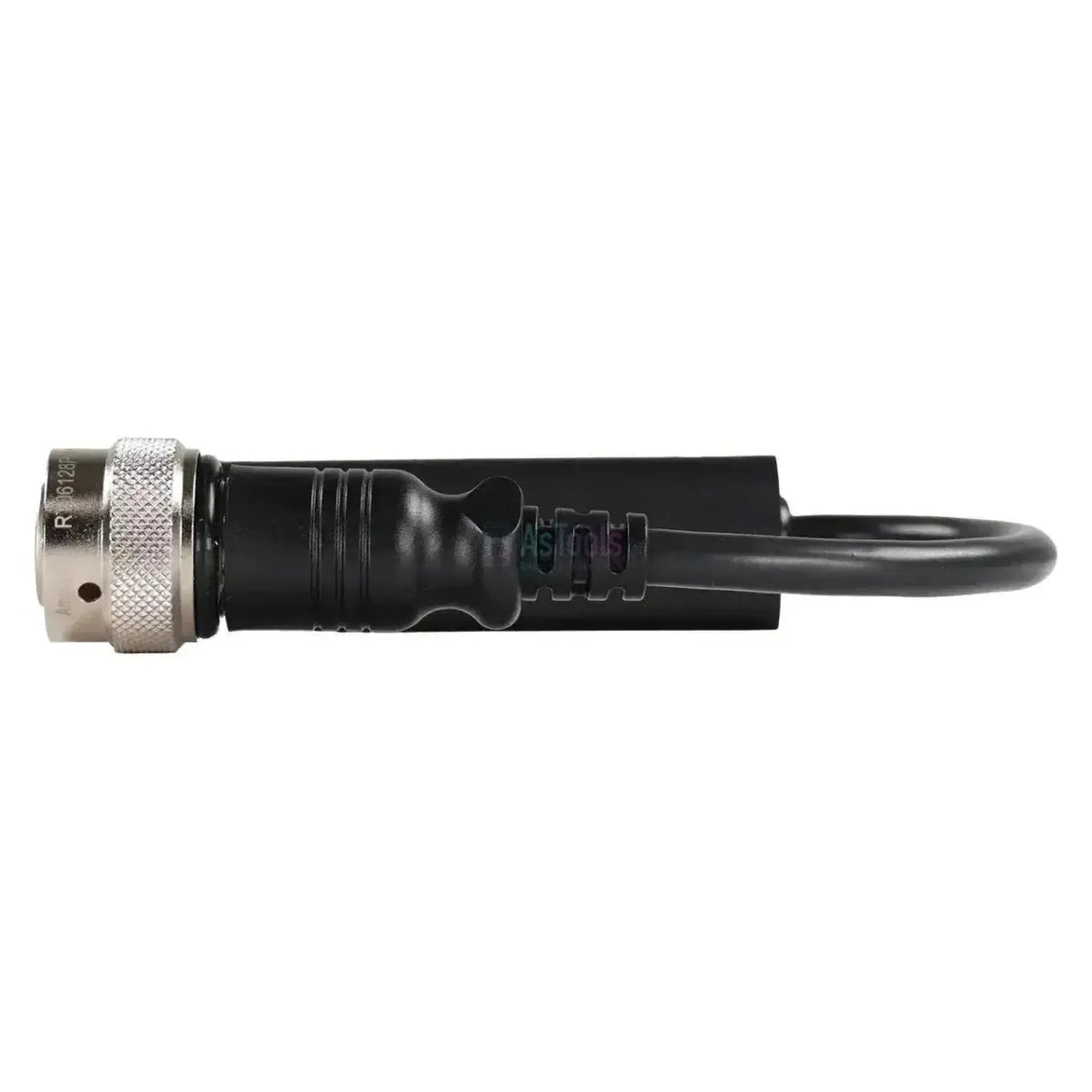

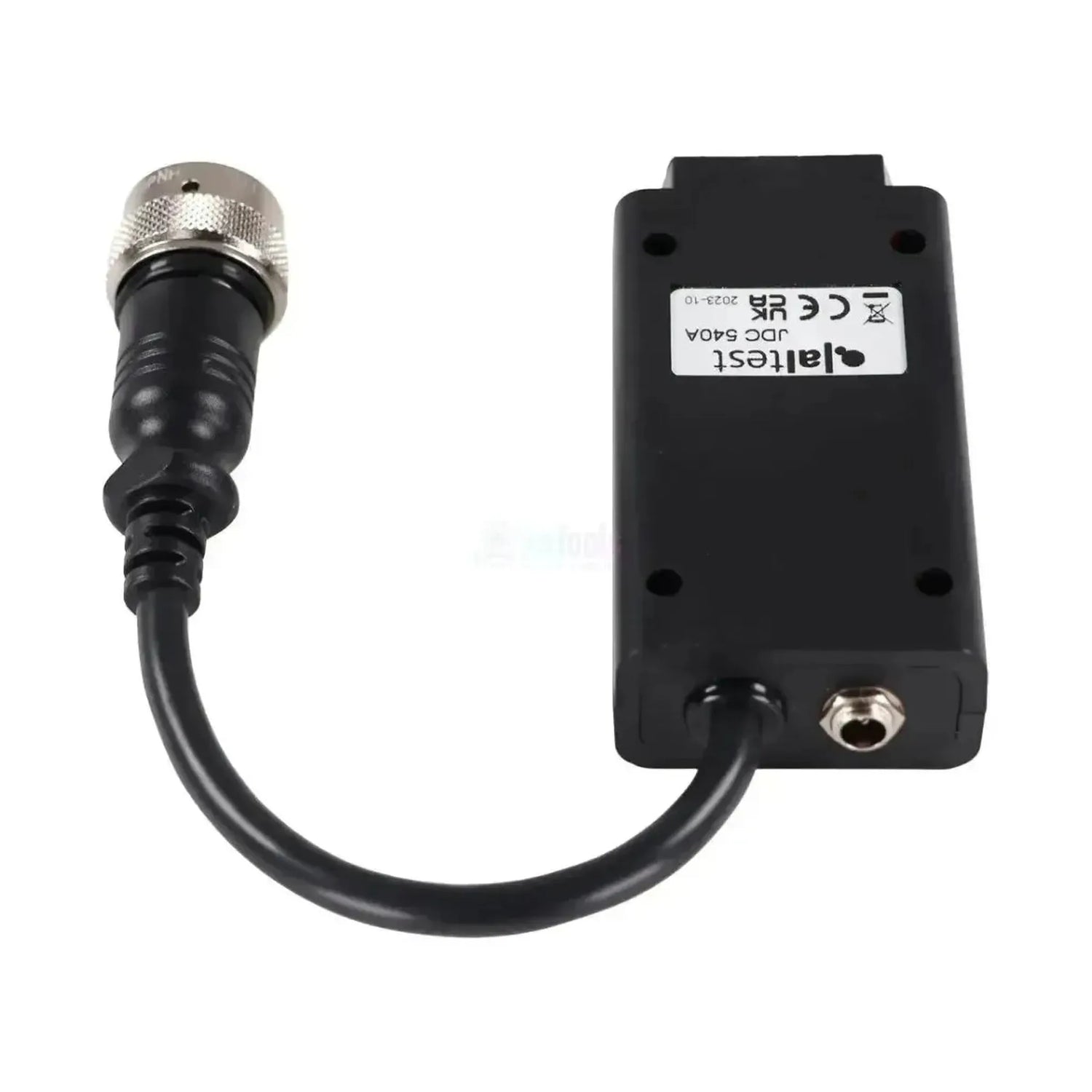

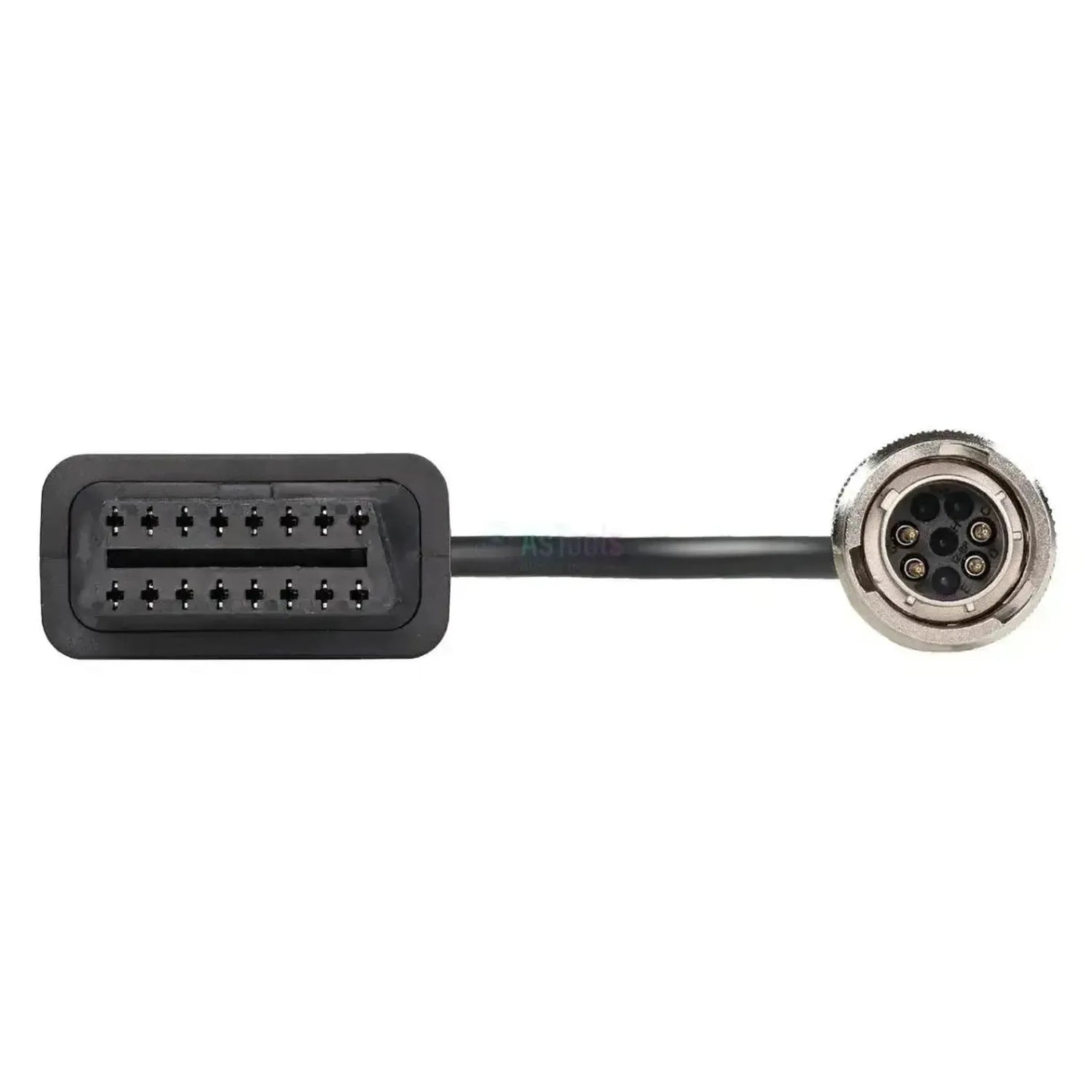

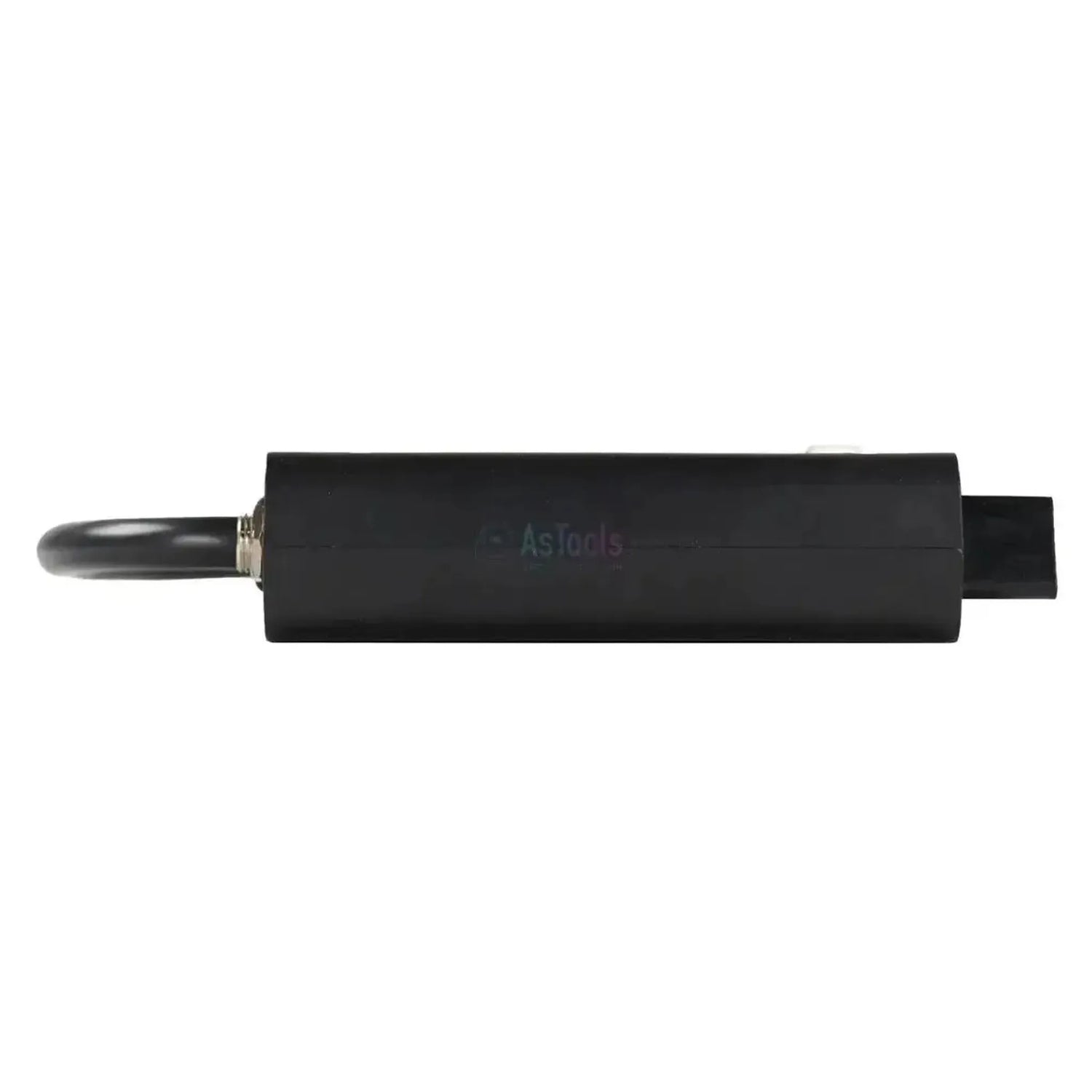

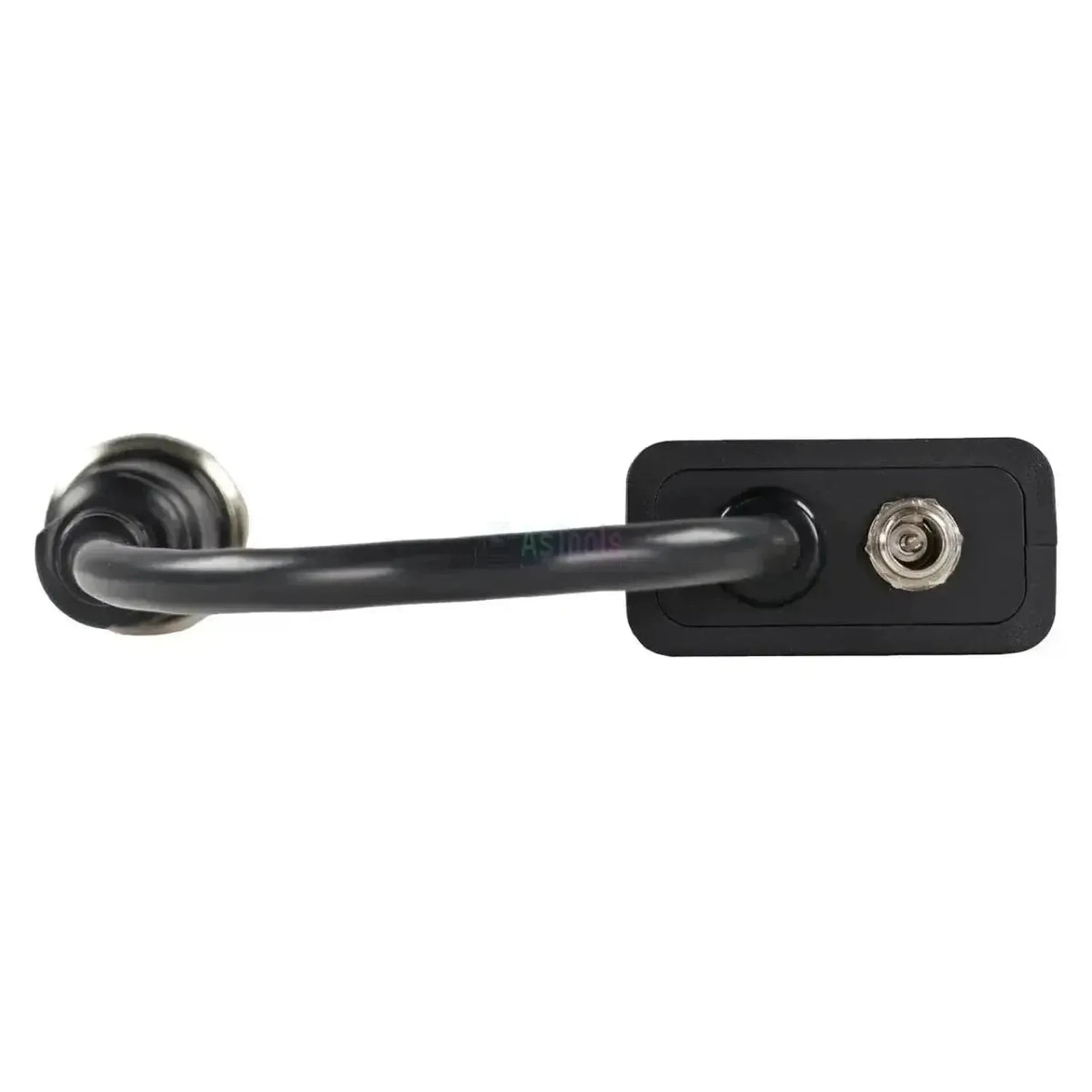

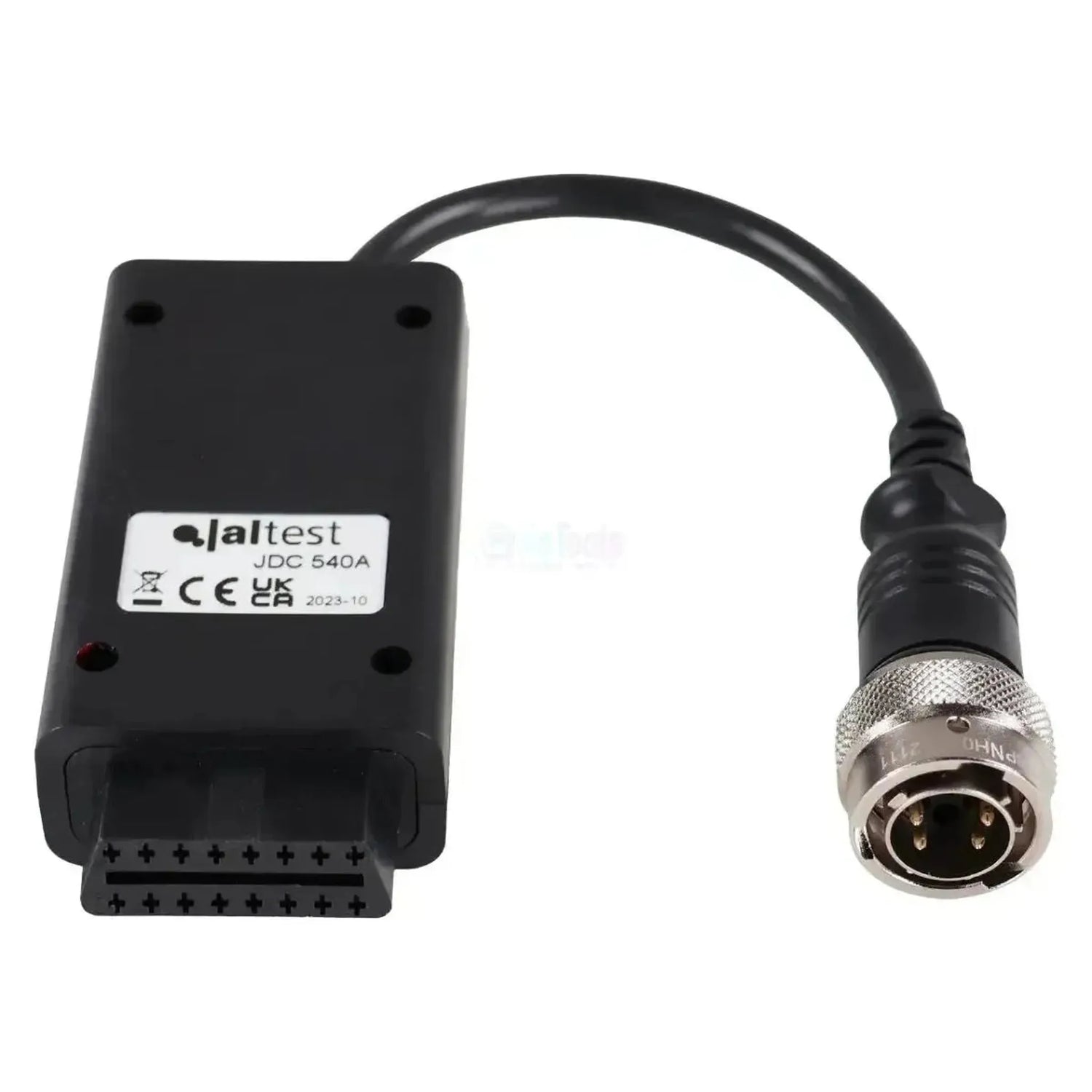

De Jaltest JDC540A is de RS232-diagnosekabel voor de Bosch Rexroth BODAS-regeleenheden en meet 28 tot 30 cm. Aan de voertuigzijde zit een ronde metalen stekker met een gekartelde koppelring die u over de aansluiting draait. Halverwege het snoer zit een zwarte kunststof module met een geschroefde voedingsaansluiting, waarop een haakse stekker is vastgezet. De kabel telt daardoor drie takken: De 16-pins OBD2-stekker, de 8-pins RS232-stekker en de voedingstak.

RS232 is een seriële verbinding en geen CAN-bus; de module in het snoer bouwt die communicatie op. Met die verbinding leest de Jaltest-software de BODAS RC Series (RS232) uit, de programmeerbare machinebesturing die de hydrostatische aandrijving en de werkfuncties regelt. Naast foutcodes staan meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking. De kabel is opgegeven voor Jaltest Link V8.1 en valt onder Jaltest OHW en Jaltest MHE.

PLUSPUNTEN

✔Bereikt de BODAS RC Series (RS232), de programmeerbare regeleenheid met de seriële diagnosepoort.
✔De actieve module in het snoer maakt de RS232-verbinding, waarvoor een gewone CAN-kabel niet volstaat.
✔Naast foutcodes staan ook meetwaarden, ECU-gegevens, parameters en live datamonitoring in de dekking.
✔Bepalend is de Bosch Rexroth-regeleenheid in de machine, niet het merk van de machine.

AANDACHTSPUNTEN

✕De officiële opgave noemt alleen Jaltest Link V8.1; voor de Link V9 staat deze kabel niet opgegeven.
✕De module heeft een eigen voedingsaansluiting, dus er moet een voedingspunt binnen bereik zijn van de machine.
✕De CAN-uitvoeringen (RC Series 20, 21, 22, 30 en 31 en RC Scan) bereikt u niet met deze kabel; die hebben een eigen aansluiting.
✕Bij de BODAS RC Series (RS232) staan componenten aansturen, kalibratie en reset niet in de dekking.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de programmeerbare BODAS-machinebesturing van Bosch Rexroth. Het gaat om de seriële uitvoering van die regeleenheid, die haar gegevens over een RS232-lijn uitwisselt in plaats van over de CAN-bus.

Regeleenheden die u kunt benaderen

  • BODAS RC Series (RS232): Machinebesturing.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Parameters: Configuratie lezen en aanpassen.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of de schakelkast bij de besturing.
  2. Aansluiten: Draai de ronde stekker met de koppelring vast.
  3. Voeding: Sluit de voedingstak van de module aan.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Kies Bosch Rexroth en de BODAS RC Series.

Compatibele voertuigen en toepassingen

Bepalend is de regeleenheid, niet het machinemerk. Deze kabel hoort bij de Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnosepoort, en die bouwt Bosch Rexroth in bij uiteenlopende machinebouwers. Welke uitvoering bij u in de machine zit, herkent u aan de ronde stekker met de gekartelde koppelring.

Toepassing:

  • Werk- en bouwmachines: Met een Bosch Rexroth BODAS RC-regeleenheid met RS232-diagnose.
  • Machinemerk niet bepalend: BODAS wordt door uiteenlopende machinebouwers als besturing ingebouwd.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De ronde RS232-aansluiting hoort bij de BODAS-regeleenheid zelf en zit doorgaans in de cabine of in de schakelkast bij de besturing. Houd er rekening mee dat de module halverwege het snoer een eigen voedingsaansluiting heeft. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel | Werkvoertuig

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • OHW μηχανήματα έργων
  • MHE εσωτερική διακίνηση

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
RS232 8 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να τροποποιείτε ρυθμίσεις της μονάδας ελέγχου. Απαραίτητο μετά από αντικατάσταση ή για αλλαγή της συμπεριφοράς ενός συστήματος.Ρύθμιση παραμέτρων

Χρήση

Αριθμός αναφοράς
JDC540A
Μονάδες ελέγχου
BODAS RC Series (RS232), προγραμματιζόμενος έλεγχος μηχανήματος
Απαιτείται για τη χρήση
Jaltest Link V8.1, σημείο τροφοδοσίας και Jaltest OHW ή MHE

Άλλα χαρακτηριστικά

Type
Verloopkabel (met module en voedingstak)
Toepassing
Bosch Rexroth BODAS RC Series met RS232-diagnosepoort
Segment
Werkvoertuig
