Jaltest  |  SKU: JDC505A

Jaltest (JDC505A) | Καλώδιο προσαρμογής CAT/Perkins 9-pin OBD – 16-pin OBD2 | Κινητήρας εσωτερικής καύσης

€214,95 με ΦΠΑ
€177,64 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

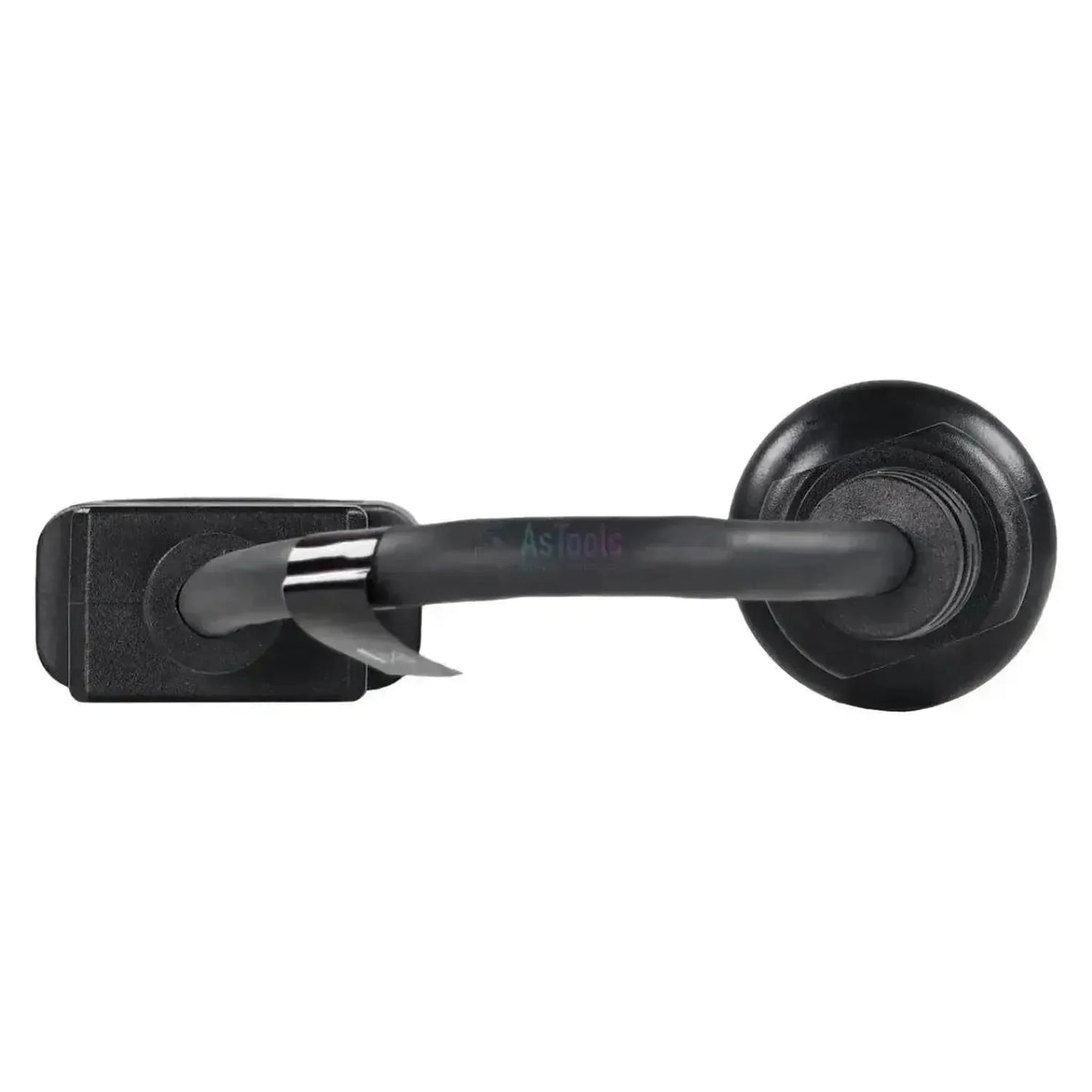

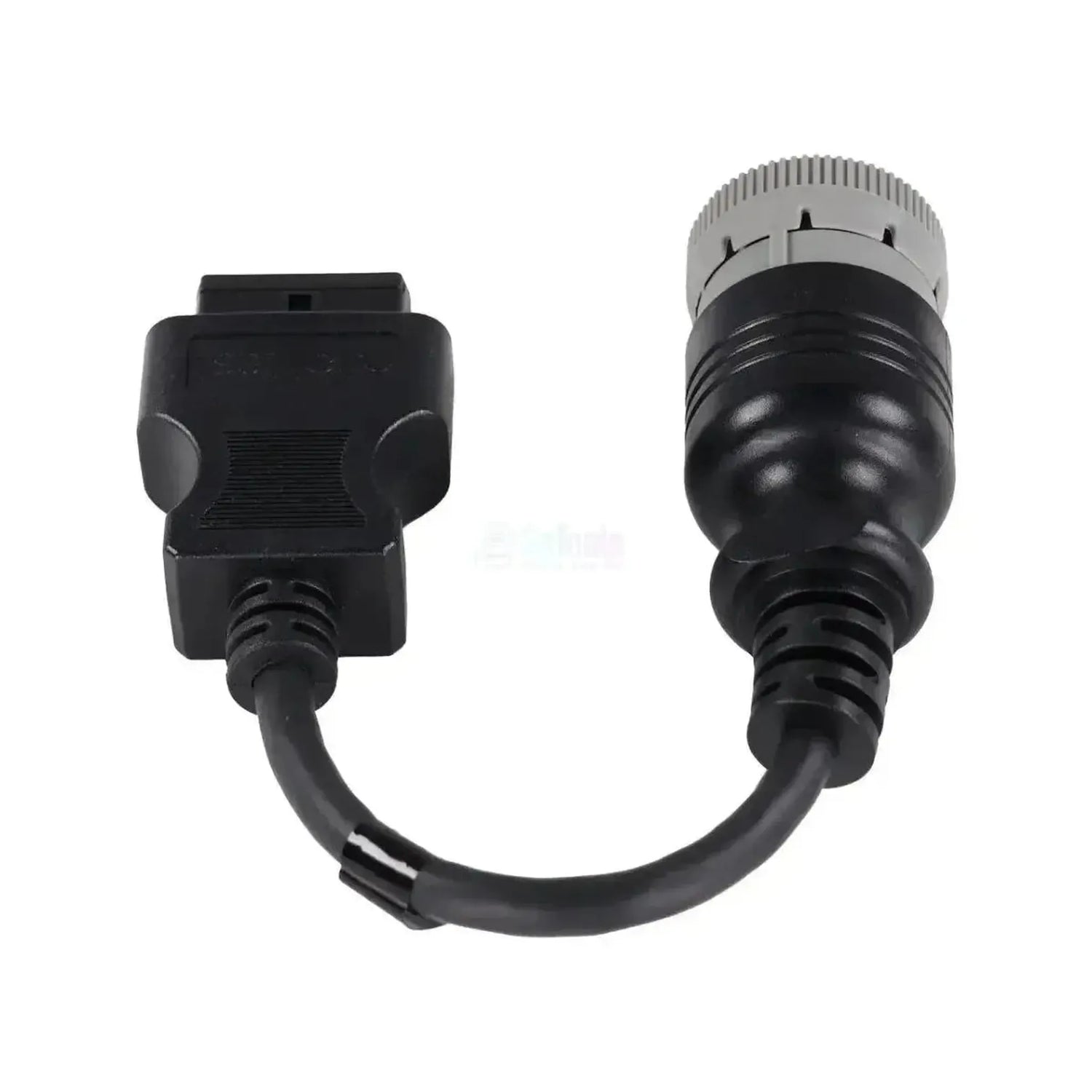

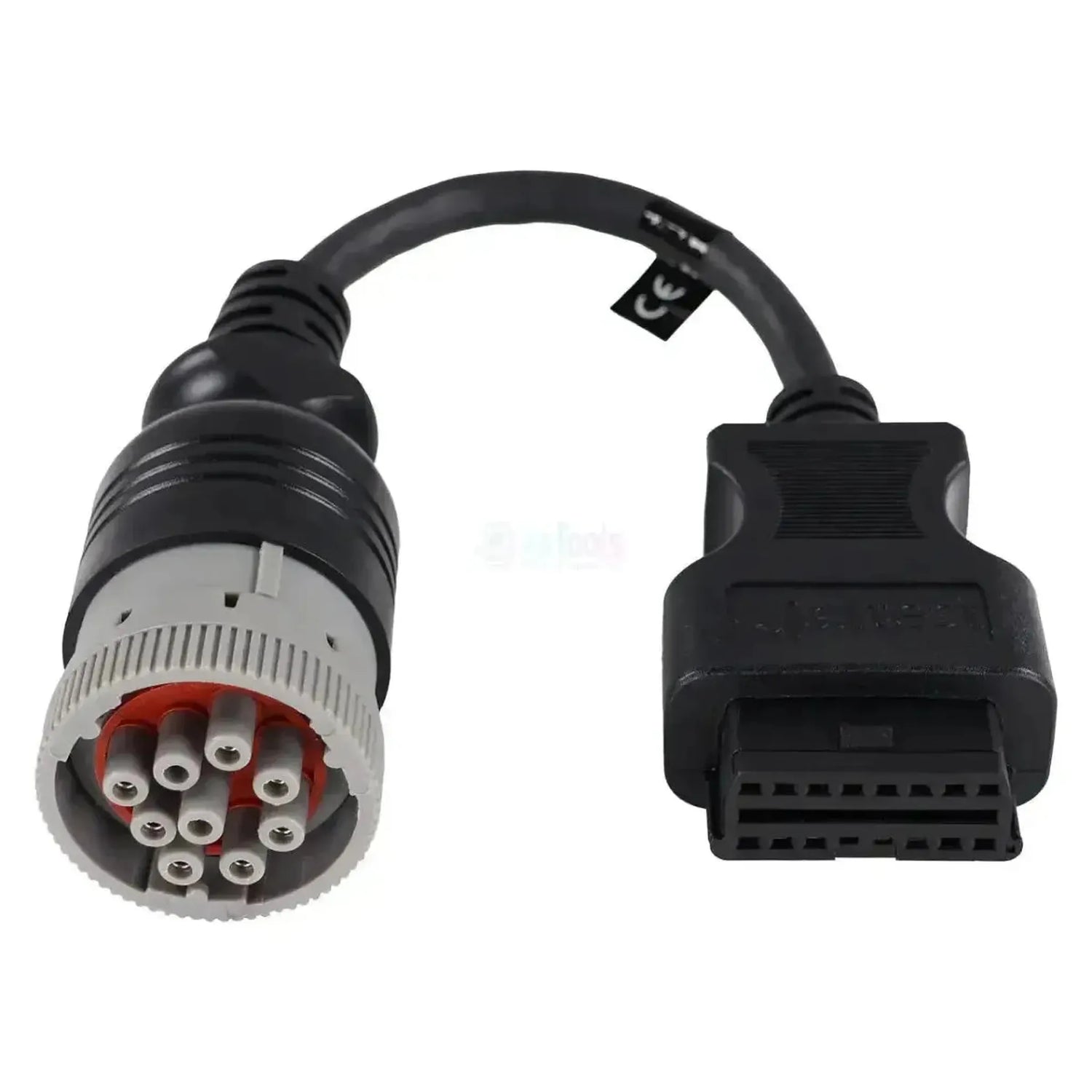

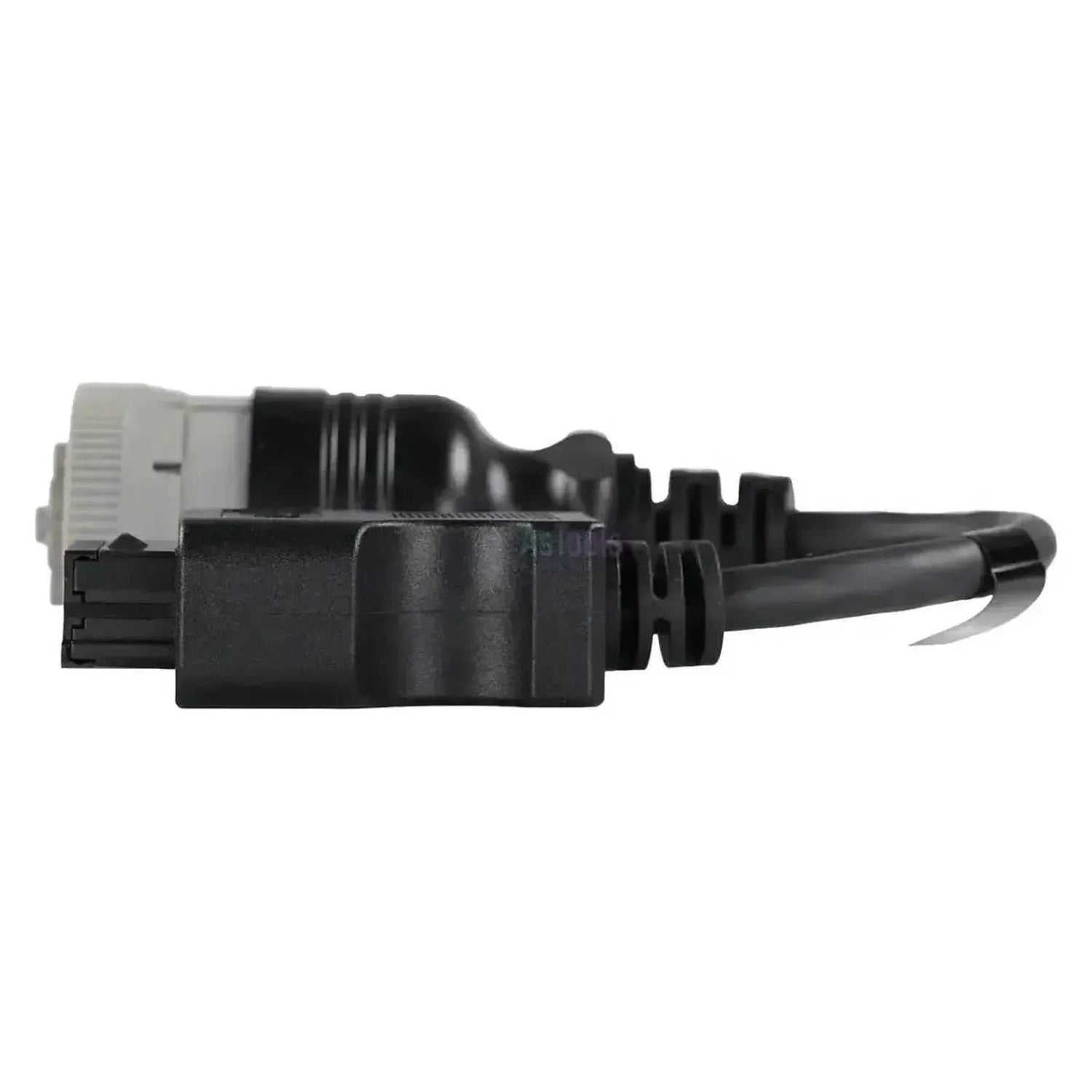

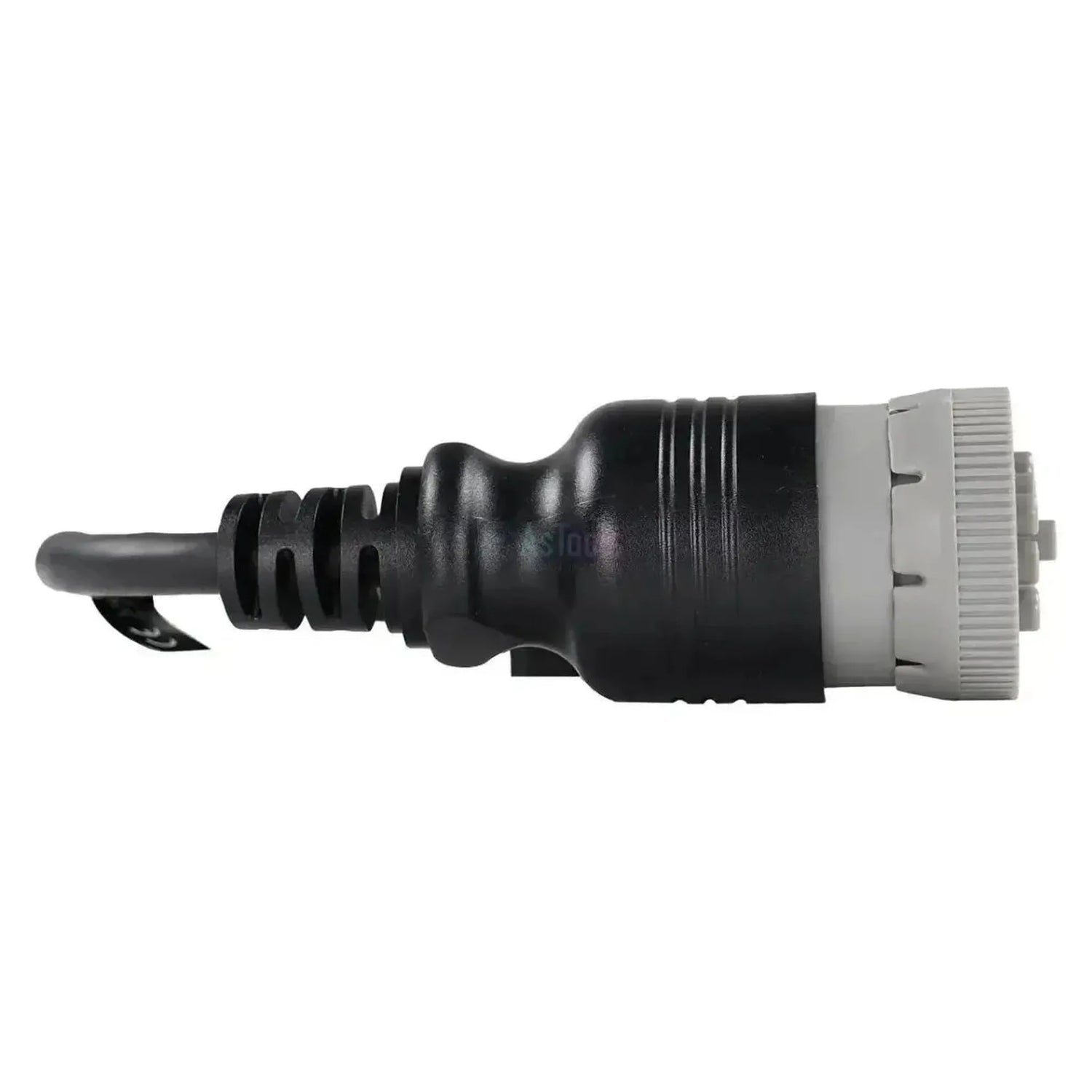

De Jaltest JDC505A verbindt de 9-pins diagnoseaansluiting van Caterpillar- en Perkins-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde bajonetstekker met een zwart huis, een lichtgrijze koppelring en een roodbruin binnenwerk met negen vrouwelijke bussen, acht in een ring en één in het midden. Caterpillar en Perkins gebruiken dezelfde aansluiting, dus één kabel bedient beide motorfabrikanten. Het snoer is 28 tot 30 cm lang.

De kabel brengt de communicatielijnen van de motor door naar de Jaltest Link. Daarmee bereikt de Jaltest-software de merkeigen datalijnen CDL bij Caterpillar en PDL bij Perkins, de open J1939-bus, de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking. Op de J1939-regeleenheid van de Caterpillar-motoren staan geen functies in de dekkingstabel; de bruikbare diagnose zit daar op de CDL. De kabel valt onder Jaltest AGV, OHW en Marine.

PLUSPUNTEN

✔Bedient twee motorfabrikanten met één kabel: De CDL-regeleenheden van Caterpillar en de PDL-regeleenheden van Perkins.
✔Bij Caterpillar krijgt u er de EMCP-regeling voor stroomopwekking bij, die Jaltest naast de motor uitleest.
✔Bij de nieuwere Perkins-motoren, zoals de 1206E, staan ook de onderhoudsintervallen in de dekking.
✔Caterpillar- en Perkins-motoren worden bij tientallen machinebouwers ingebouwd, en de kabel is inzetbaar onder AGV, OHW en Marine.

AANDACHTSPUNTEN

✕Bij Caterpillar levert de J1939-regeleenheid in de dekkingstabel geen functies, terwijl de CDL-regeleenheid wel foutcodes en meetwaarden geeft.
✕Bij Caterpillar-motoren staan geen onderhoudsintervallen in de dekking; bij Perkins alleen op een deel van de regeleenheden.
✕Alleen voor de 9-pins CAT/Perkins-aansluiting; voor de 14-pins Caterpillar-stekker is de JDC533A bestemd.
✕De groene Deutsch 9-pins J1939-aansluiting past hier niet op; die loopt via de JDC217.9.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Caterpillar- en Perkins-motoren in machines, schepen en aggregaten uitlezen. Jaltest benoemt de regeleenheden per motortype en per datalijn; wat u krijgt, verschilt daardoor sterk per eenheid. Onderstaande eenheden komen uit de CAT- en Perkins-dekking.

Regeleenheden die u kunt benaderen

  • CDL (Caterpillar): Merkeigen lijn, foutcodes.
  • PDL (Perkins): Merkeigen lijn van Perkins.
  • J1939: Functies alleen bij Perkins.
  • SAE J1708: Oudere lijn, o.a. CAT 3406.
  • EMCP: Stroomopwekking, Caterpillar.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Live bekijken, met alarmgrenzen.
  • Onderhoud: Bij een deel van Perkins, o.a. 1206E.
  • Rapport: Onderhoudswerk vastleggen.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde aansluiting met roodbruin binnenwerk.
  2. Aansluiten: Steek de JDC505A erop en draai de bajonet vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Caterpillar of Perkins en het motortype.

Compatibele voertuigen en toepassingen

Bepalend is de motor, niet de machine. Deze kabel past op elke Caterpillar- of Perkins-motor met de 9-pins aansluiting; die motoren worden bij tientallen machinebouwers ingebouwd. Onderstaande series voert Jaltest in de dekking; aan het roodbruine binnenwerk ziet u of uw motor deze aansluiting heeft.

Caterpillar:

  • 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
  • 3500- en 3600-serie: 3508, 3512, 3516 en de varianten B, C en E, plus 3606, 3608, 3612 en 3616.
  • C- en G-serie: De C-motoren en de gasmotoren van de G-reeks.

Perkins:

  • Compact: 402D, 403D, 403F, 403J, 404D, 404F, 404J, 854E, 854F, 904D en 904J.
  • 1100- en 1200-serie: 1103C/D, 1104A/C/D, 1106D, 1204E/F/J, 1206E/F/J en 1706J.
  • Zwaar: 1306, 1506, 1506D, 2006, 2206, 2306, 2506, 2806, 3008 en 3012.
💡

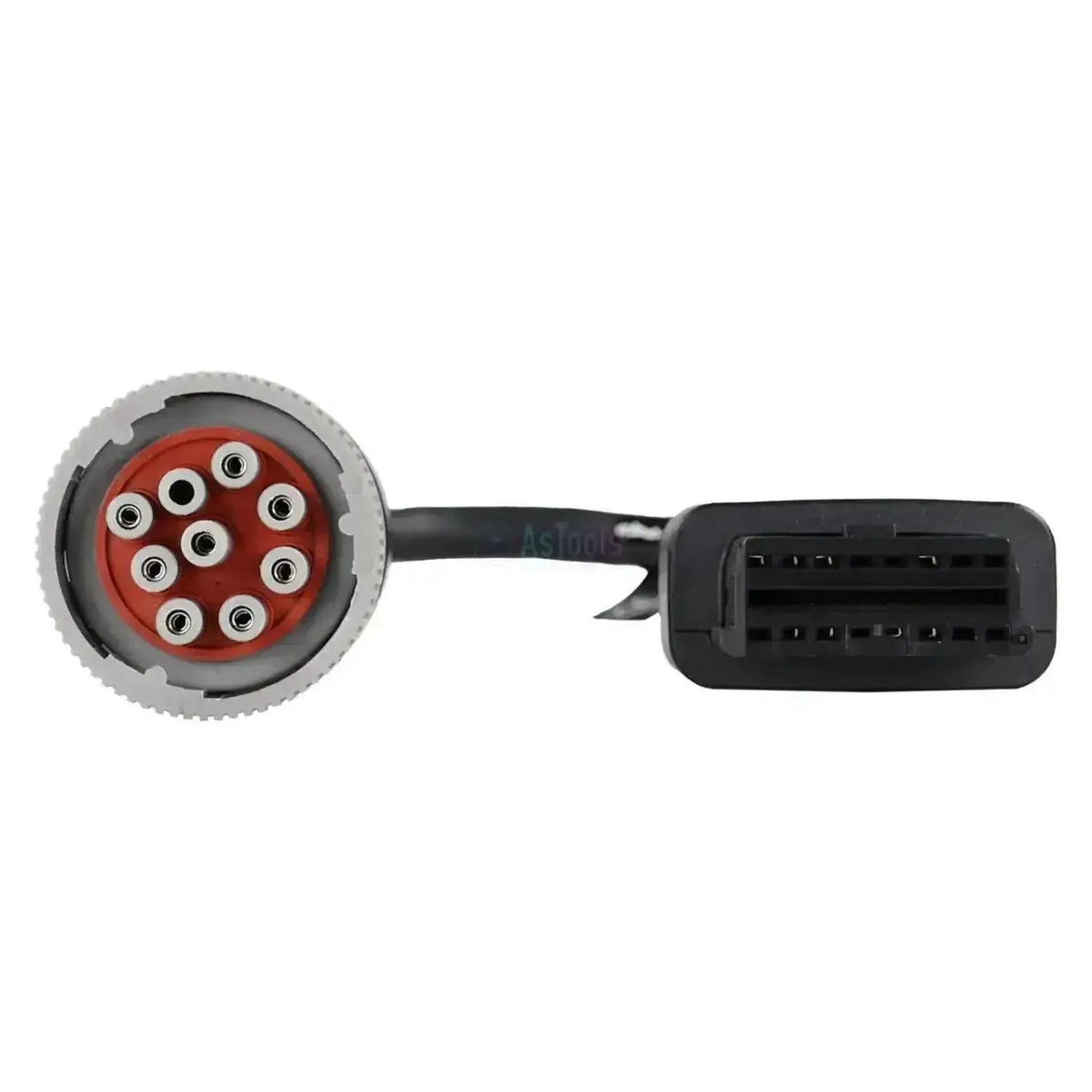

Goed om te weten: De 9-pins CAT/Perkins-aansluiting is rond, heeft een lichtgrijze koppelring en een roodbruin binnenwerk met negen bussen. De 14-pins Caterpillar-stekker is geheel zwart en hoort bij de JDC533A. Kijk naar de kleur van het binnenwerk en tel de posities voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC505A) | CAT/Perkins 9-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • AGV γεωργία
  • OHW μηχανήματα έργων
  • Marine σκάφη

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο

Χρήση

Αριθμός αναφοράς
JDC505A
Μονάδες ελέγχου
CDL (Caterpillar), PDL (Perkins), J1939, SAE J1708 και EMCP
Απαιτείται για τη χρήση
Jaltest Link V8.1 ή V9

Άλλα χαρακτηριστικά

Toepassing
CAT- en Perkins-motoren met 9-pins diagnoseaansluiting
Aansluiting machinezijde
9-pins ronde bajonetstekker met grijze koppelring en roodbruin binnenwerk, vrouwelijk
Segment
Verbrandingsmotor
Jaltest-module
Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest Marine (vaartuigen)
Onderdeel van kabelset
AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en Marine-kabelset stationaire motoren (70002006)
