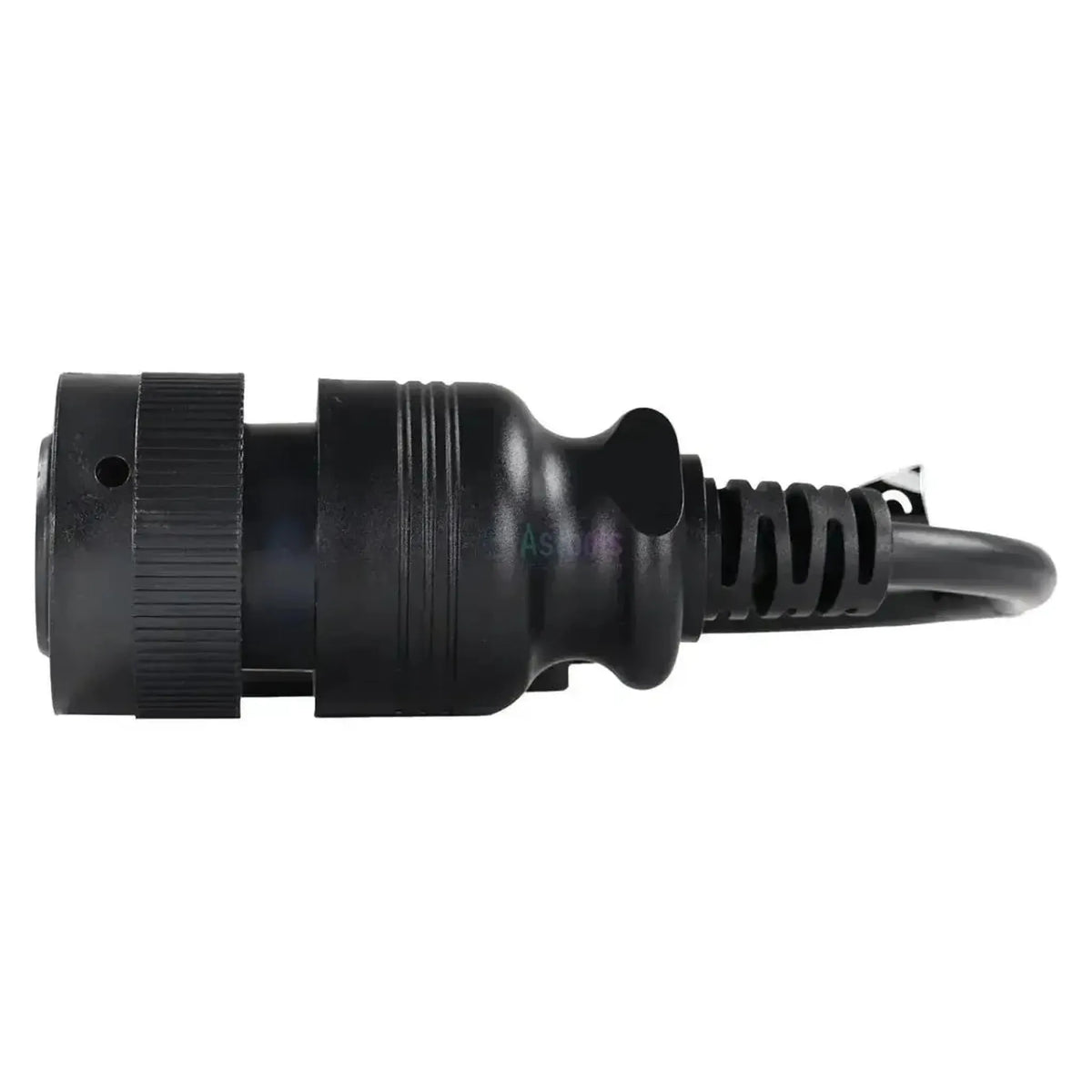

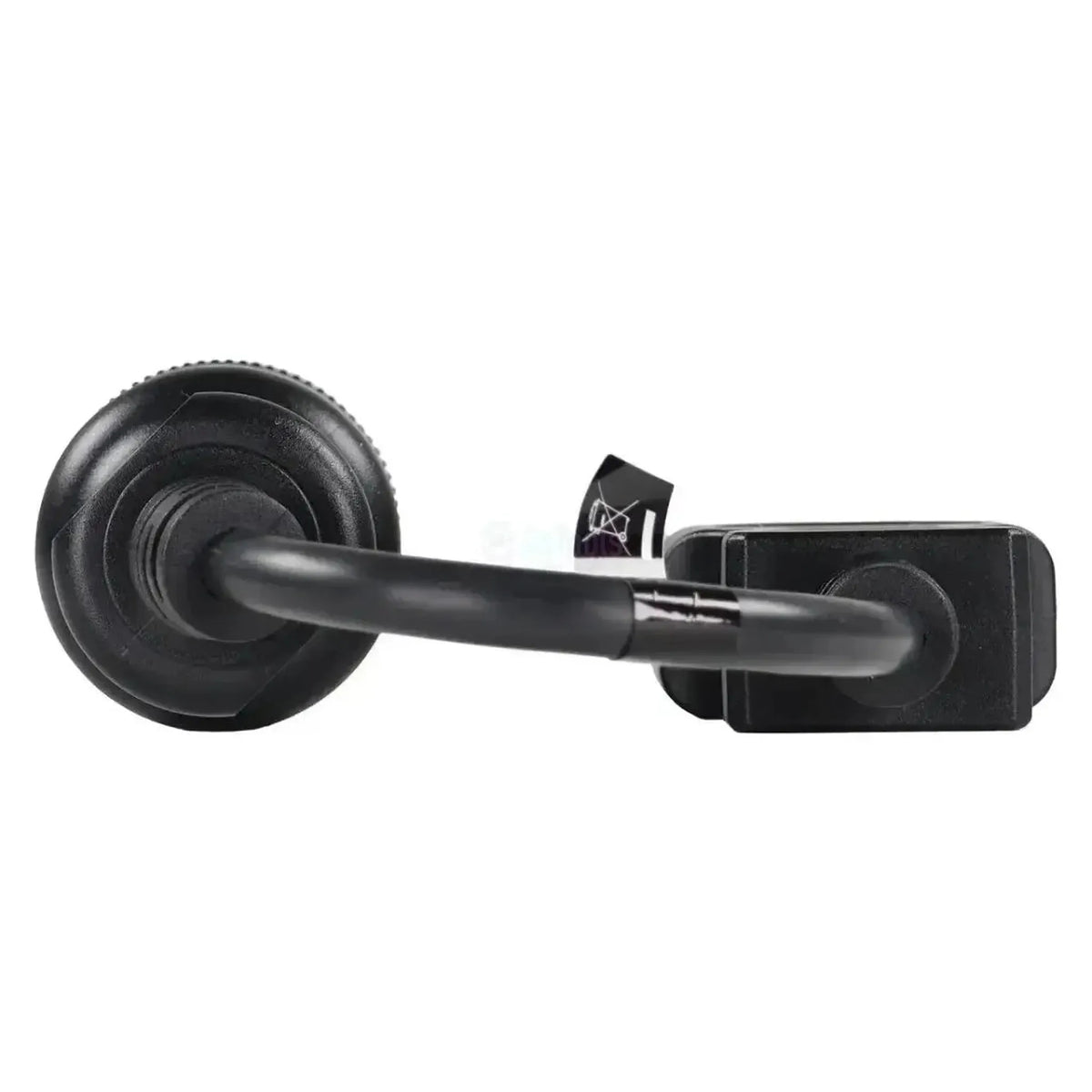

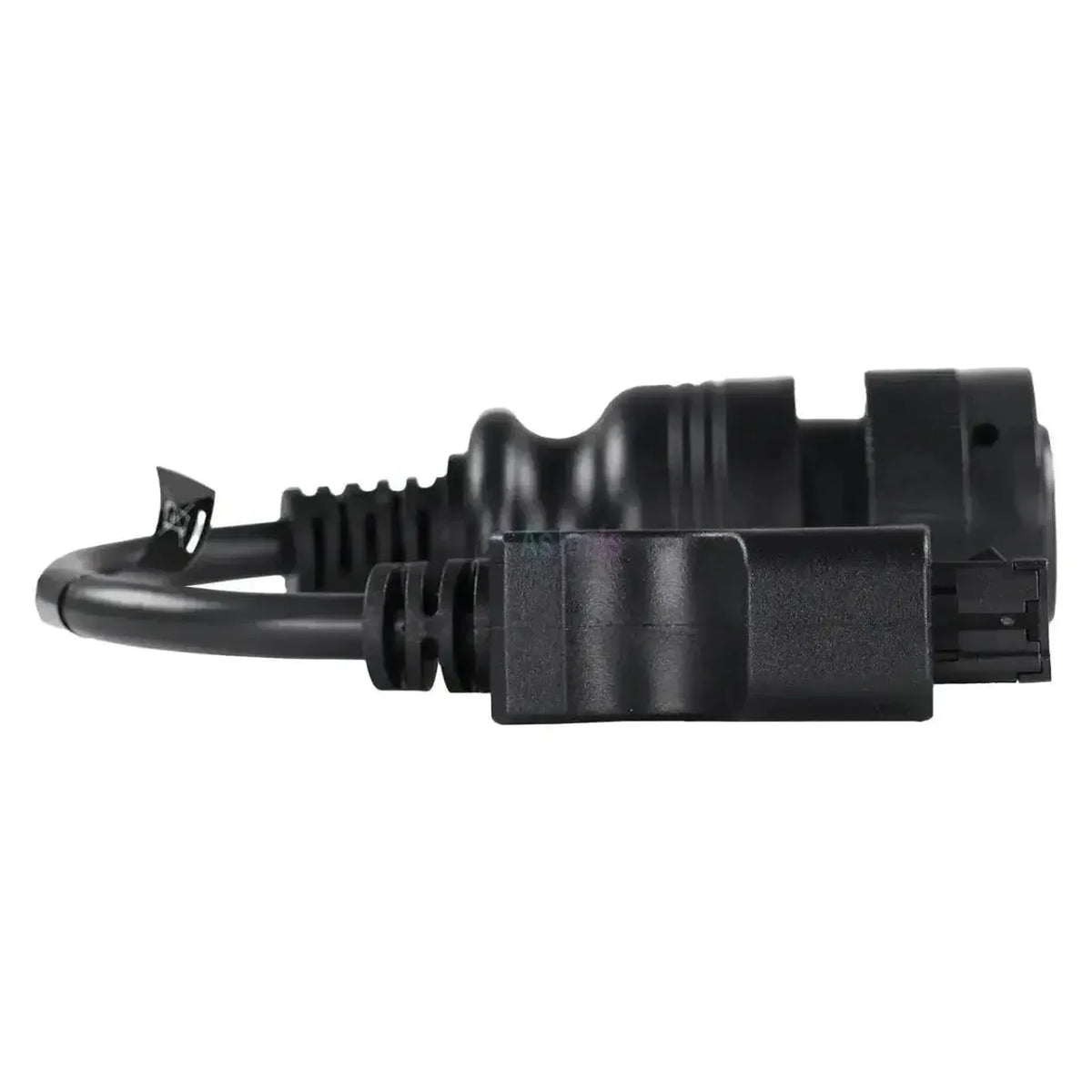

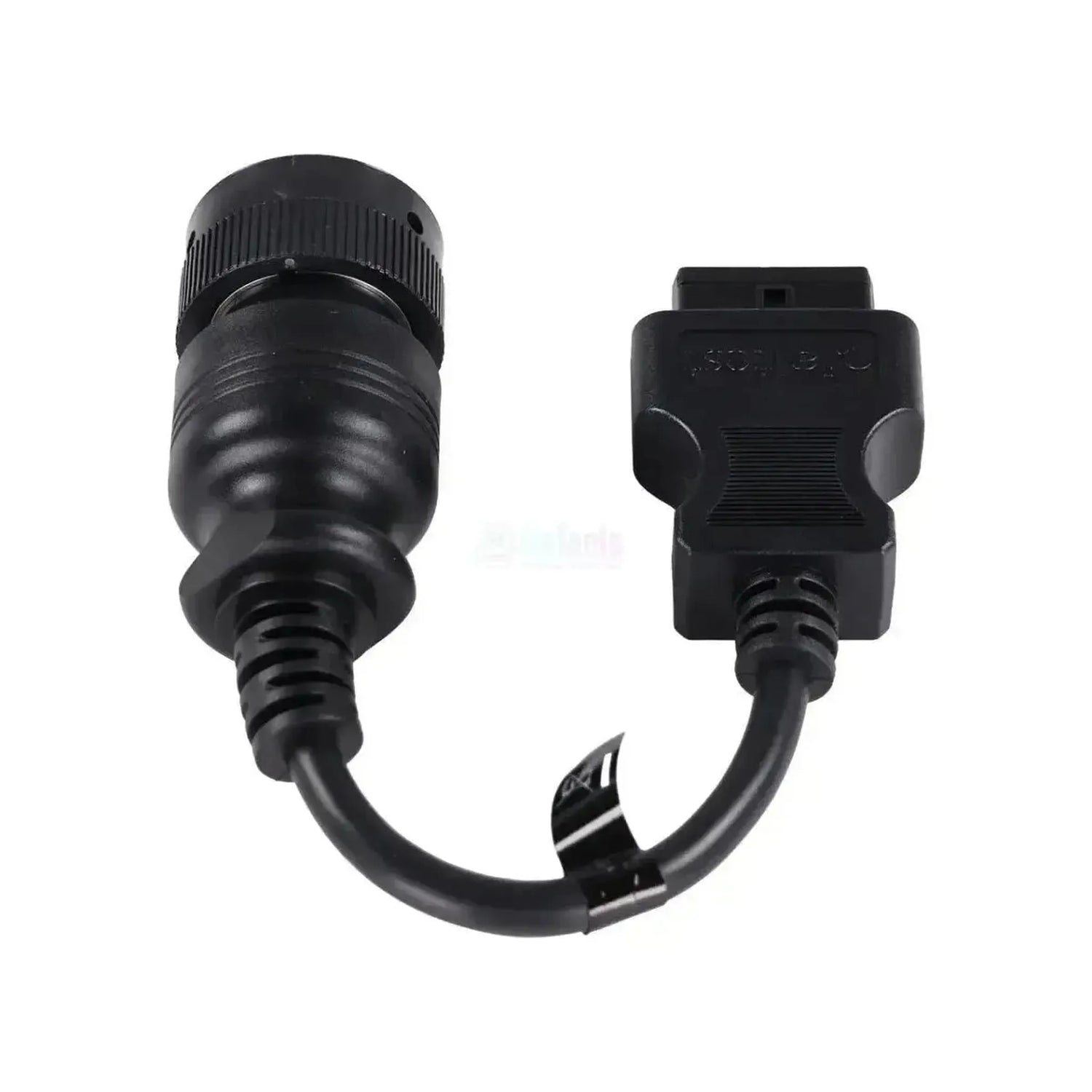

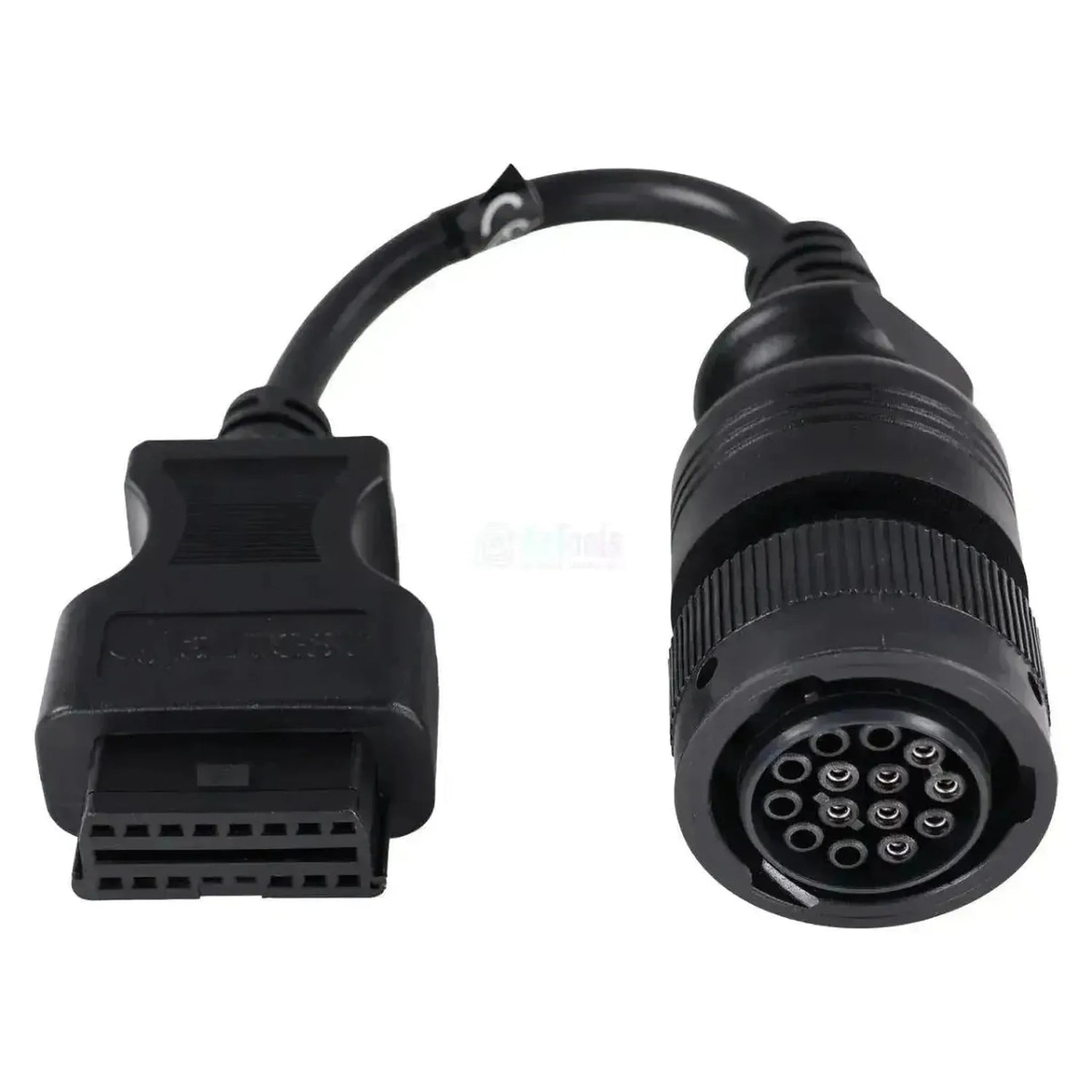

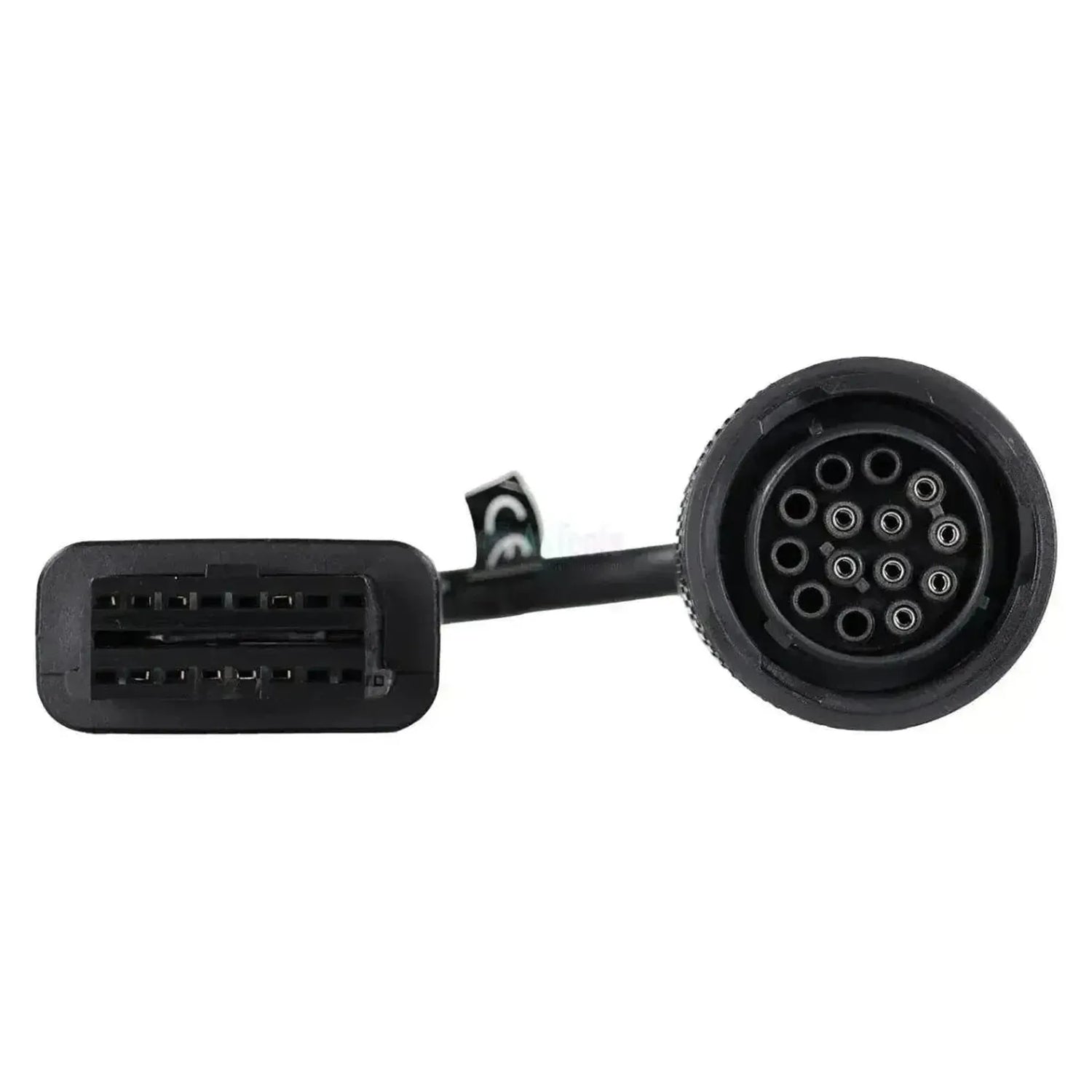

De Jaltest JDC533A verbindt de merkeigen 14-pins diagnoseaansluiting van Caterpillar met de 16-pins OBD2 van uw Jaltest-diagnosekabel. De machinezijde is een geheel zwarte bajonetstekker met geribbelde koppelring; van de veertien posities zijn er acht bezet. De stekker zit in de cabine of bij de motor. Het snoer meet 28 tot 30 cm.
Via deze koppeling komt de Jaltest-software op de Caterpillar Data Link (CDL), waar de bruikbare diagnose zit: Foutcodes, meetwaarden en ECU-gegevens. Daarnaast staan de oudere SAE J1708-lijn en de EMCP-regeling voor stroomopwekking in de dekking. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Caterpillar-motor. Jaltest benoemt ze per datalijn, en het verschil tussen die lijnen bepaalt wat u werkelijk kunt uitlezen. Onderstaande eenheden komen uit de Caterpillar-dekking.
Regeleenheden die u kunt benaderen
- CDL: Motorregeling, volledige uitlezing.
- SAE J1708: Oudere lijn, onder meer 3406.
- EMCP: Stroomopwekking, stationair.
- J1939: Motorregeling, zonder functies.
Wat u kunt doen
- Foutcodes: Lezen en wissen via CDL.
- Meetwaarden: Actuele sensorwaarden bekijken.
- Alarmgrenzen: Signaal bij waarden buiten bereik.
- ECU-gegevens: Ook van de EMCP-regeling.
Zo gebruikt u hem
- Stekker controleren: Tel de veertien posities in de aansluiting.
- Aansluiten: Steek de stekker erop en draai de ring vast.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan.
- Uitlezen: Kies Caterpillar, de motor en CDL.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Caterpillar-motoren worden bij veel machinebouwers ingebouwd, dus de motorserie geeft de doorslag. Onderstaande series voert Jaltest in de dekking; het aantal posities in de stekker wijst uit welke kabel u nodig heeft.
Caterpillar:
- 3000-serie: 3054, 3054B, 3056, 3126, 3126B, 3176, 3176C, 3196, 3406, 3406E, 3408, 3408E, 3412, 3412E en 3456.
- 3500-serie: 3508, 3508B, 3512, 3512B, 3512C, 3512E, 3516 en 3516B.
- 3600-serie: 3606, 3608, 3612 en 3616.
- C-serie: De C-motoren van C1.1 tot en met C9.3B.
- G-serie gasmotoren: Van G3304 tot en met G3616, plus CG137 en CG170-06.
Toepassingen:
- Ingebouwd: In bouwmachines, landbouwmachines, hefwerktuigen en generatorsets.
Verpakkingsinhoud
- 1x Jaltest (JDC533A) | Caterpillar 14-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Τεχνικά χαρακτηριστικά
Γενικά
- Η μάρκα του καλωδίου ή του αντάπτορα. Συχνά πρέπει να αντιστοιχεί στη μάρκα του διαγνωστικού σας.Μάρκα
- Jaltest
- Ο τύπος του προϊόντος: μεμονωμένο καλώδιο μετατροπής, αντάπτορας χωρίς καλώδιο ή πλήρες σετ.Τύπος προϊόντος
- Καλώδιο μετατροπής
- Σε ποιο σετ καλωδίων περιλαμβάνεται επίσης αυτό το καλώδιο. Αν διαθέτετε ήδη το σετ, δεν χρειάζεται να το αγοράσετε ξεχωριστά.Μέρος σετ καλωδίων
- Βασικό σετ καλωδίων OHW
Συμβατότητα
- Με ποια μάρκα διαγνωστικού λειτουργεί το καλώδιο. Ένα καλώδιο μιας μάρκας συνήθως δεν ταιριάζει σε διαγνωστικό άλλης μάρκας.Συμβατό διαγνωστικό
- Jaltest
- Σε ποια έκδοση της διεπαφής Jaltest Link ταιριάζει το καλώδιο. Ορισμένα καλώδια λειτουργούν μόνο με την πιο πρόσφατη V9.Έκδοση Jaltest Link
- Link V8.1
- Link V9
- Ποια μονάδα Jaltest χρειάζεστε για να χρησιμοποιήσετε το καλώδιο. Χωρίς την κατάλληλη άδεια το καλώδιο δεν λειτουργεί.Μονάδα λογισμικού Jaltest
- OHW μηχανήματα έργων
Συνδέσεις
- Ο σύνδεσμος που συνδέεται στη διαγνωστική θύρα του οχήματος ή του μηχανήματος. Πρέπει να ταιριάζει απόλυτα.Σύνδεση πλευράς οχήματος
- Σύνδεσμος μπαγιονέτ 14 ακίδων, θηλυκός
- Ο σύνδεσμος στην πλευρά του διαγνωστικού ή της διεπαφής σας. Συνήθως σύνδεσμος OBD2 16 ακίδων.Σύνδεση πλευράς συσκευής
- OBD2 16 ακίδων
Λειτουργίες διάγνωσης
- Βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλαβών.Προβολή δεδομένων σε πραγματικό χρόνο
- Ναι
Διαστάσεις και βάρος
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο προσφέρει μεγαλύτερη ευελιξία σε θύρα που είναι δύσκολα προσβάσιμη.Μήκος καλωδίου
- 30 cm
- Μονάδες ελέγχου
- CDL, J1939, SAE J1708, EMCP
- Αριθμός αναφοράς
- JDC533A
Άλλα χαρακτηριστικά
- Toepassing
- Caterpillar-motoren en -machines met 14-pins diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Segment
- Verbrandingsmotor
- Onderdeel van kabelset
- OHW-kabelset basis (70002030)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
