Jaltest  |  SKU: JDC529A

Jaltest (JDC529A) | Καλώδιο προσαρμογής Claas 7-pin OBD – 16-pin OBD2 | Γεωργικό όχημα

€116,95 με ΦΠΑ
€96,65 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

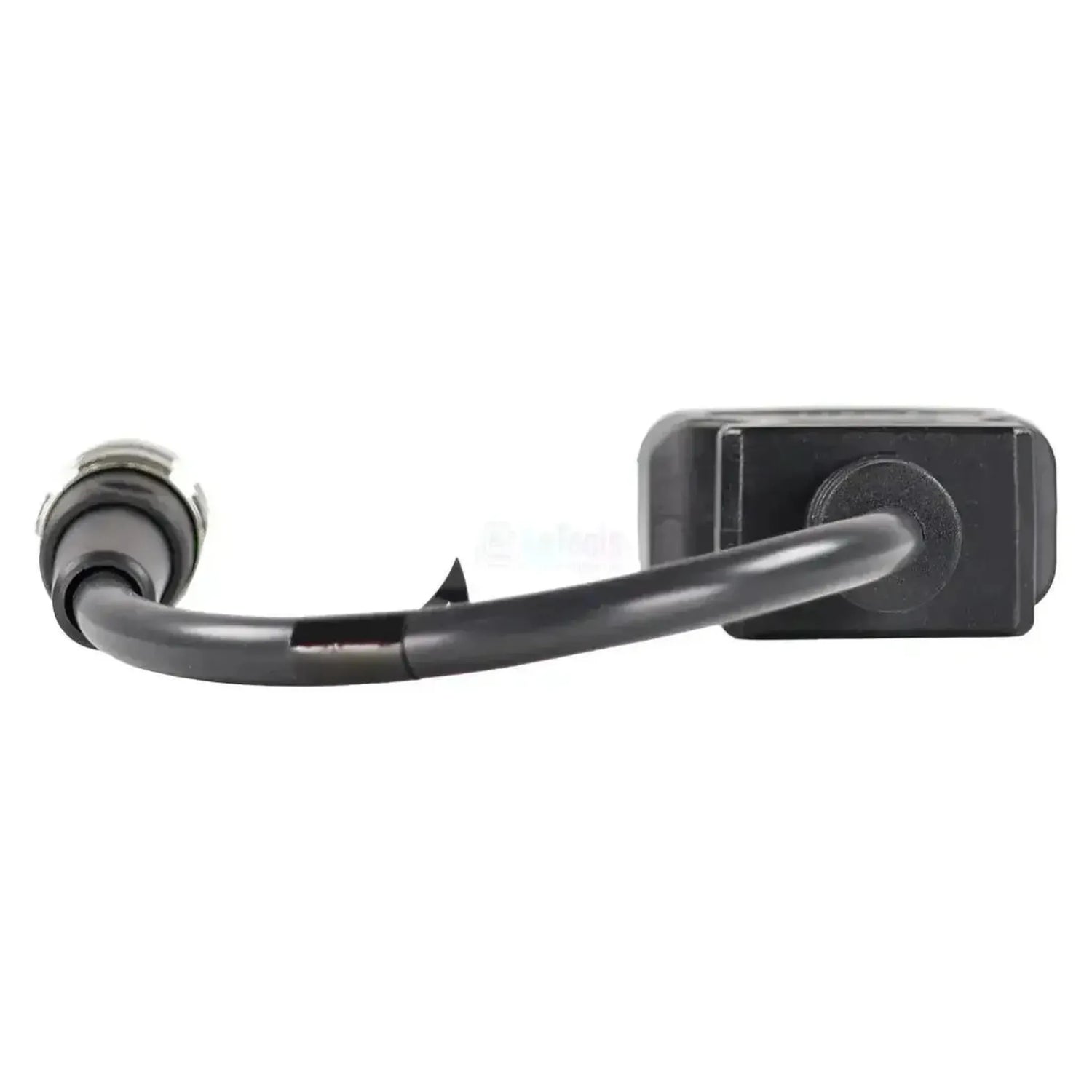

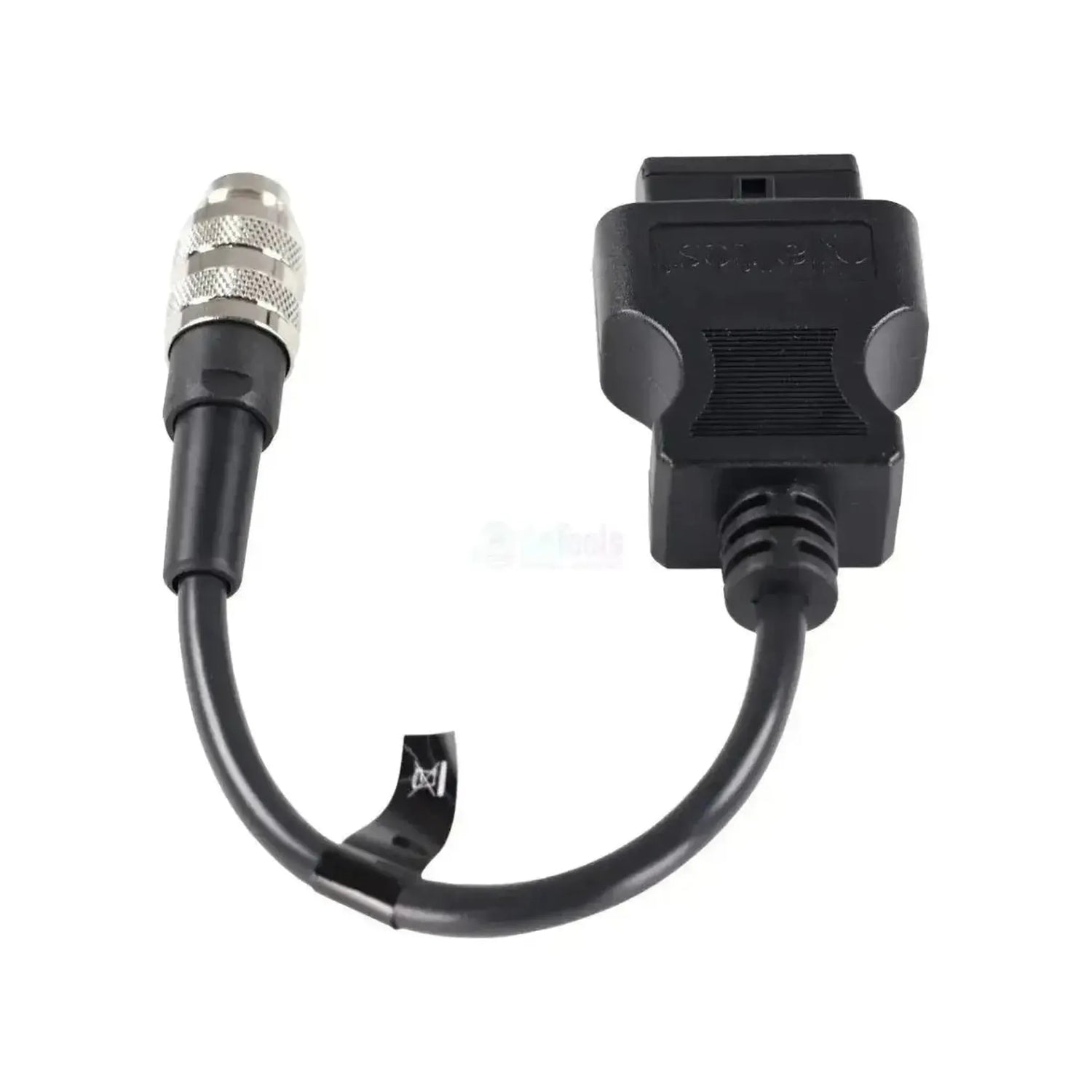

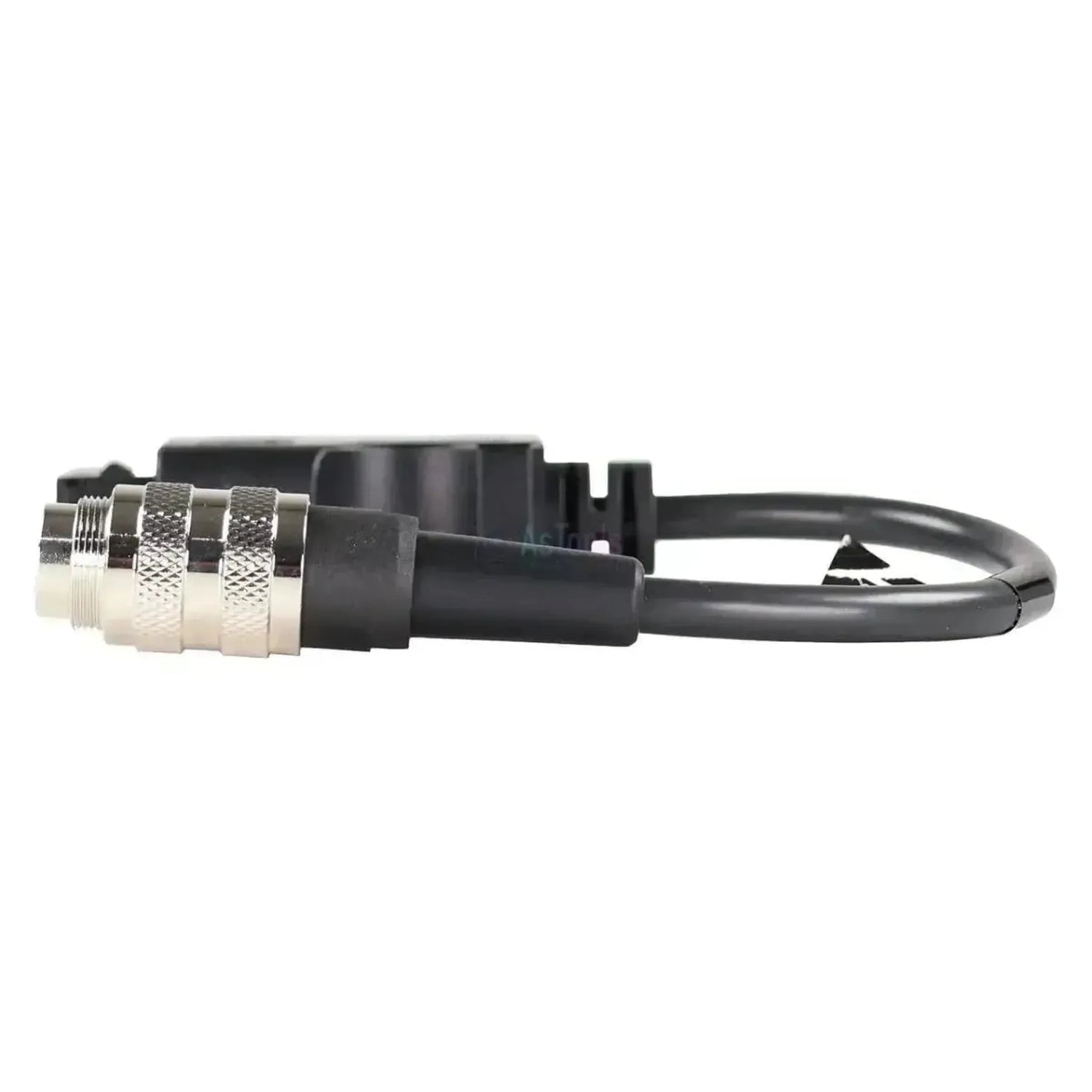

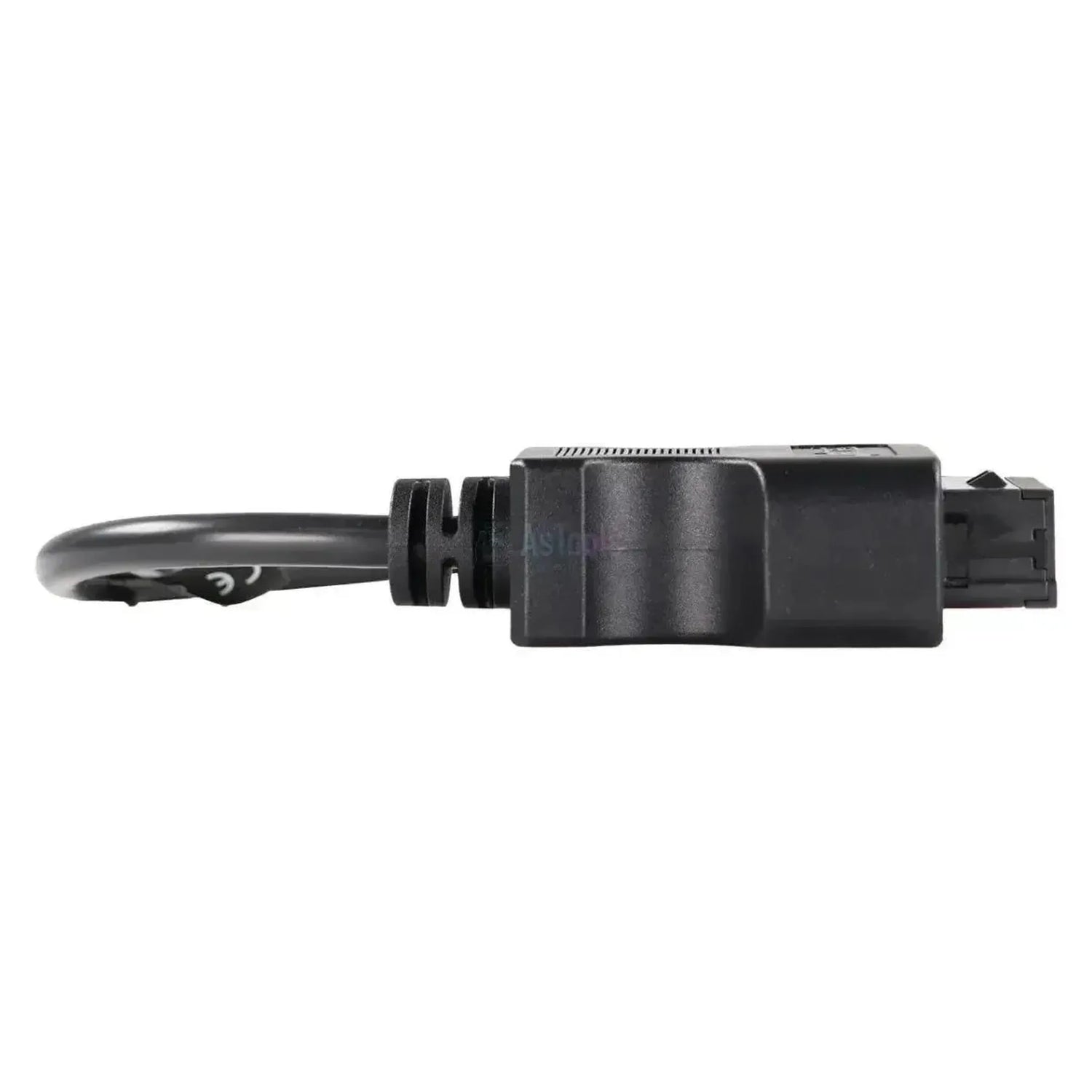

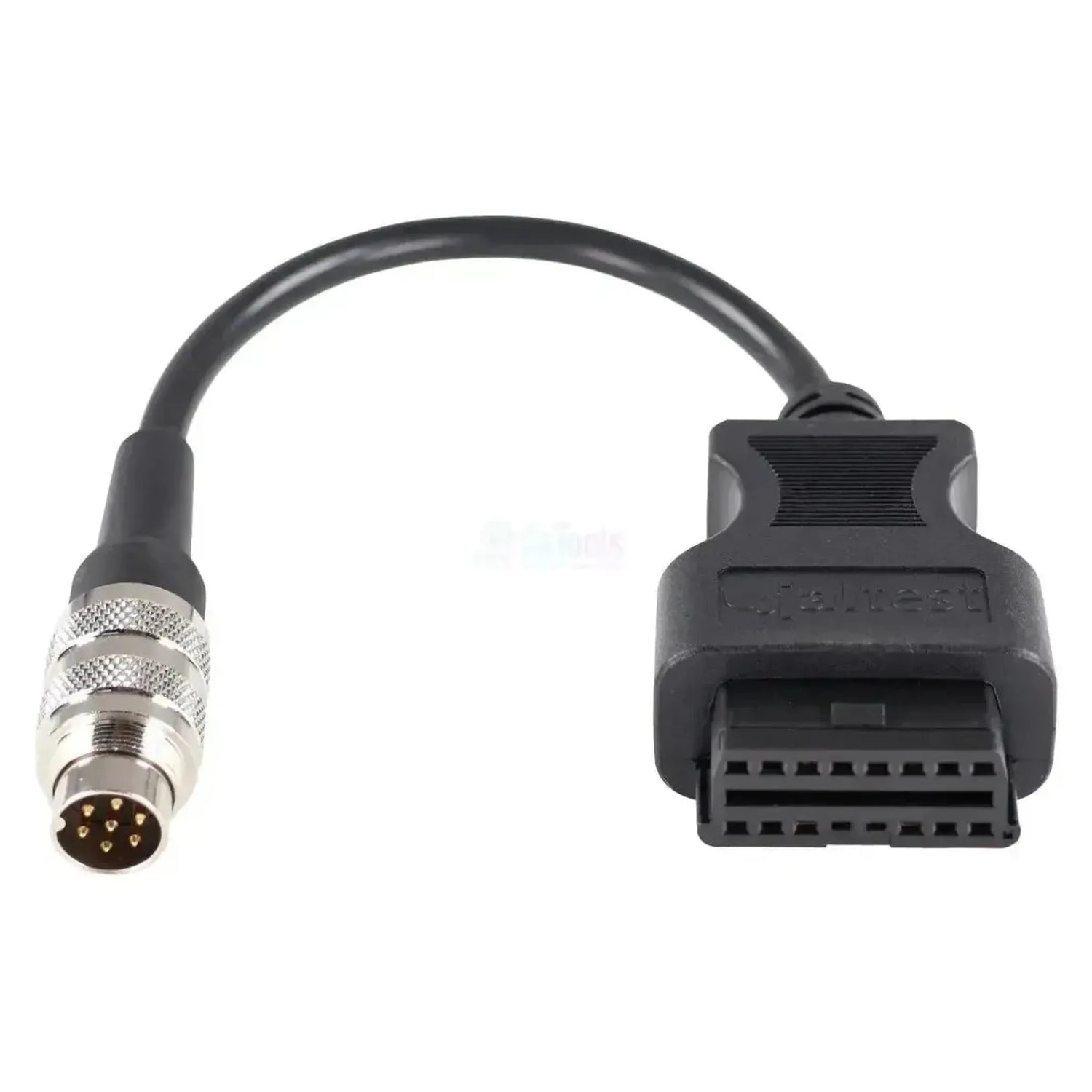

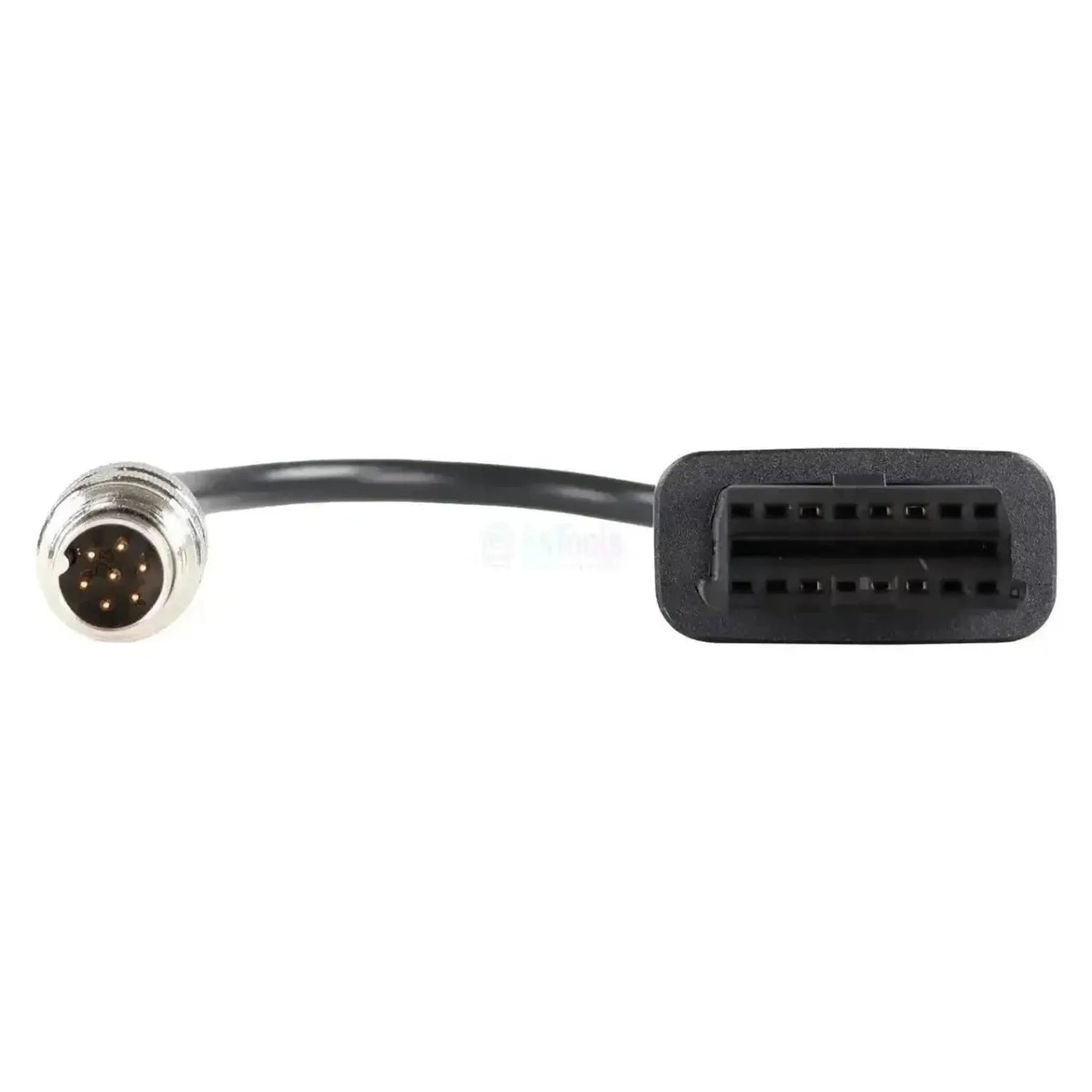

De Jaltest JDC529A koppelt de 7-polige ronde diagnoseaansluiting van Claas-maaidorsers en de Xerion-serie aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een compacte verchroomde metalen stekker met kartelmoer en 7 vergulde pennen, zes in een kring rond één middenpen. Het snoer meet 28 tot 30 cm.

Via die koppeling komt de Jaltest-software op het machinenetwerk. U bereikt de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF, het MR unit-pompsysteem en de Caterpillar-motorregelingen, de transmissie, de nabehandeling SCR en de dorsregelingen SAM, RTR, RSM, GUA en YMM. Hoeveel daarvan aanwezig is, verschilt per serie. De kabel is opgegeven voor de Jaltest Link V8.1 en valt onder Jaltest AGV.

PLUSPUNTEN

✔Bereikt de regeleenheden van het dorsproces: SAM (zeven), RTR (rotorkleppen), RSM (verspreider), GUA (graantankkleppen) en YMM (opbrengstmeting).
✔Alle Caterpillar-motorregelingen die Claas toepast (3126 B, C-6.6, C-9, C-9.3 en C-13, zowel CDL als J1939), plus het MR unit-pompsysteem.
✔Ook de motorinterface ADM 2 / ADM 3, de boordcomputers VBM en XIF en de GPS-spoorvolging ATP.
✔Op de Xerion daarnaast de transmissieregelingen TCU en VDC en de elektrohydraulische besturing ESM; met 28 tot 30 cm blijft de kabel kort op het krappe aansluitpunt.

AANDACHTSPUNTEN

✕Opgegeven voor de Jaltest Link V8.1. Onder referentienummer JDC529A9 bestaat dezelfde 7-polige Claas-kabel als aparte uitvoering.
✕Alleen voor de 7-polige aansluiting; voor de 8-polige uitvoering op dezelfde machines is de JDC530A bedoeld.
✕De twee stekkers lijken sterk op elkaar. Tel de pennen in de buitenring; zes rond een middenpen is deze kabel, zeven rond een middenpen is de JDC530A.
✕Welke systemen u bereikt, hangt sterk af van de serie; een MEGA voert alleen ADM 2/3, de MR-motorregeling en SCR, en de hefinrichting EHC van de Xerion heeft beperktere mogelijkheden.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen en loonbedrijven die Claas-maaidorsers en de Xerion uitlezen. Welke regeleenheden aanwezig zijn, verschilt sterk per serie en bouwjaar; een MEGA voert er een handvol, een LEXION ruim twintig.

Regeleenheden die u kunt benaderen

  • ADM 2 en ADM 3: Interface machineregeling en motor.
  • VBM en XIF: Boordcomputer maaidorser en Xerion.
  • MR: Motorregeling, unit-pompsysteem.
  • ECM Caterpillar: 3126 B, C-6.6, C-9, C-9.3 en C-13.
  • Transmissie: EHS, GDM, TCU en VDC.
  • Oogstsysteem: ACU, SAM, RTR, RSM, GUA en YMM.
  • Nabehandeling: SCR/DEF en SCR Bluetec.
  • Besturing: ATP (GPS-spoorvolging) en ESM.
  • Hydrauliek: EHC (hefinrichting) en HYD.
  • Overige modules: OPM, EXT en verlichting WLP.

Wat u kunt doen

  • Foutcodes: Lezen en wissen, met omschrijving.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Instellen voor afwijkende waarden.
  • Onderhoud: Onder meer Caterpillar en SCR Bluetec.
  • Diagnosewaarschuwingen: Onder meer ADM 2 en MR.
  • Aanvullende acties: Bij SCR Bluetec.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de ronde metalen aansluiting in de cabine.
  2. Pennen tellen: Zes pennen rond een middenpen hoort bij deze kabel.
  3. Aansluiten: Draai de JDC529A vast met de kartelmoer.
  4. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  5. Uitlezen: Contact aan, kies Claas en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Claas-maaidorser en Xerion met de 7-polige ronde diagnoseaansluiting in de cabine. Hieronder staan de series in de Jaltest AGV-dekking; binnen dezelfde series komt ook de 8-polige uitvoering voor.

Claas:

  • XERION: 1997 - heden.
  • LEXION-serie: Maaidorser.
  • TUCANO-serie: Maaidorser.
  • TRION-serie: Maaidorser.
  • MEDION-serie: Maaidorser.
  • AVERO-serie: Maaidorser.
  • MEGA-serie: Maaidorser.
  • DOMINATOR-serie: Maaidorser.
💡
Goed om te weten: De ronde diagnoseaansluiting zit in de cabine en heeft een verchroomde metalen huls. Claas gebruikt op deze machines twee bijna gelijke stekkers, die alleen in penaantal verschillen. Zeven pennen hoort bij deze kabel, acht pennen bij de JDC530A. Tel de pennen in de aansluiting op uw machine voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC529A) | Claas 7-pins OBD - 16-pins OBD2 Verloopkabel | Landbouwvoertuig

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • AGV γεωργία
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Γεωργικό όχημα

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 7 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο

Χρήση

Αριθμός αναφοράς
JDC529A

Άλλα χαρακτηριστικά

Toepassing
Claas-maaidorsers en Xerion met de 7-polige ronde aansluiting
Regeleenheden
ADM 2 en ADM 3, VBM en XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU en VDC, ACU, SAM, RTR, RSM, GUA en YMM, SCR/DEF en SCR Bluetec, ATP en ESM, EHC, HYD, OPM, EXT en WLP
Nodig om te gebruiken
Jaltest Link V8.1 met een licentie voor Jaltest AGV
