Jaltest | SKU: JDC530A

Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Καλώδιο προσαρμογής | Γεωργικό όχημα

Name: Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Καλώδιο προσαρμογής | Γεωργικό όχημα
Brand: Jaltest
SKU: JDC530A
Price: 149.95 EUR
Availability: OutOfStock

€149,95 με ΦΠΑ

€123,93 χωρίς ΦΠΑ

Εγγραφείτε και λάβετε ένα e-mail μόλις το προϊόν είναι πάλι διαθέσιμο.

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

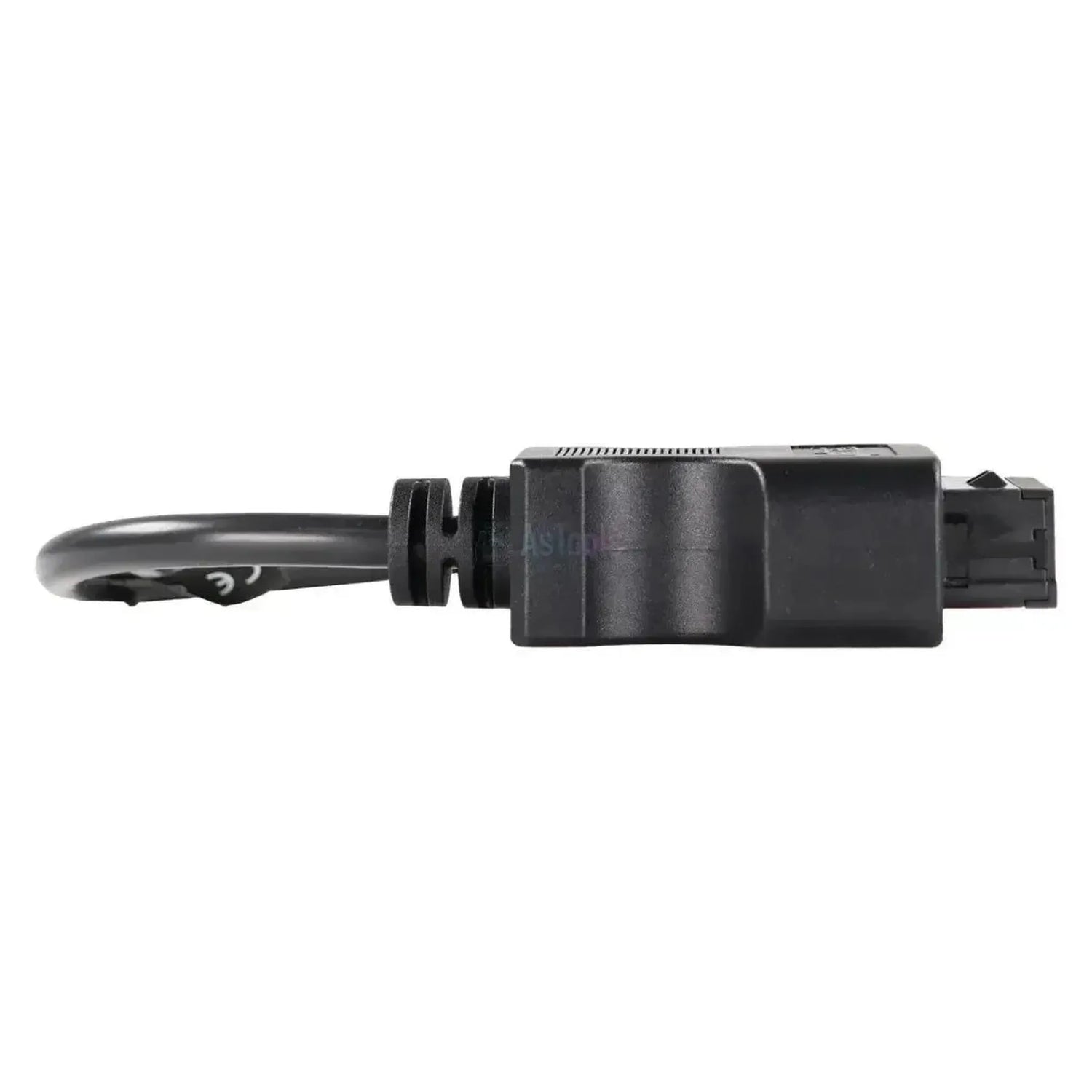

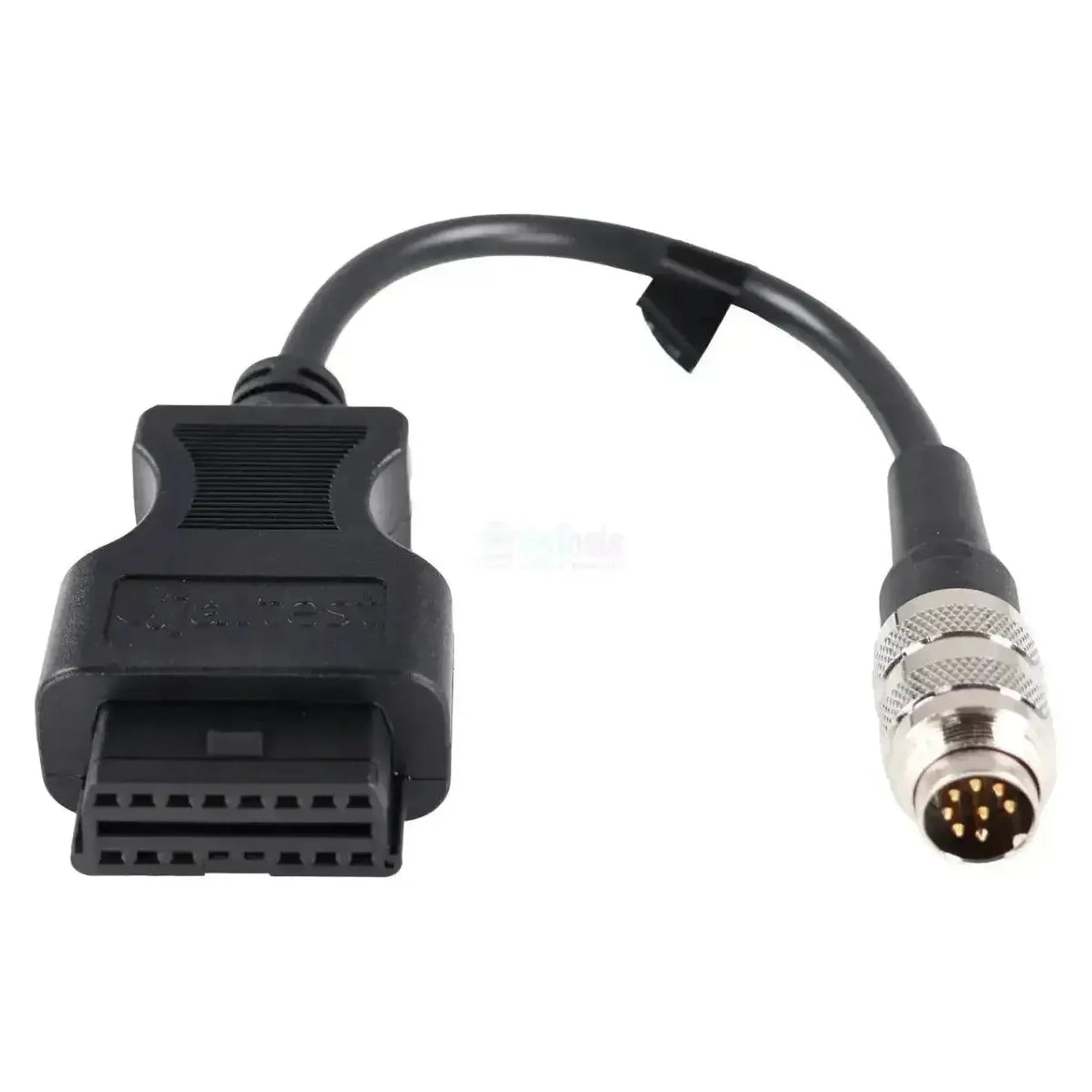

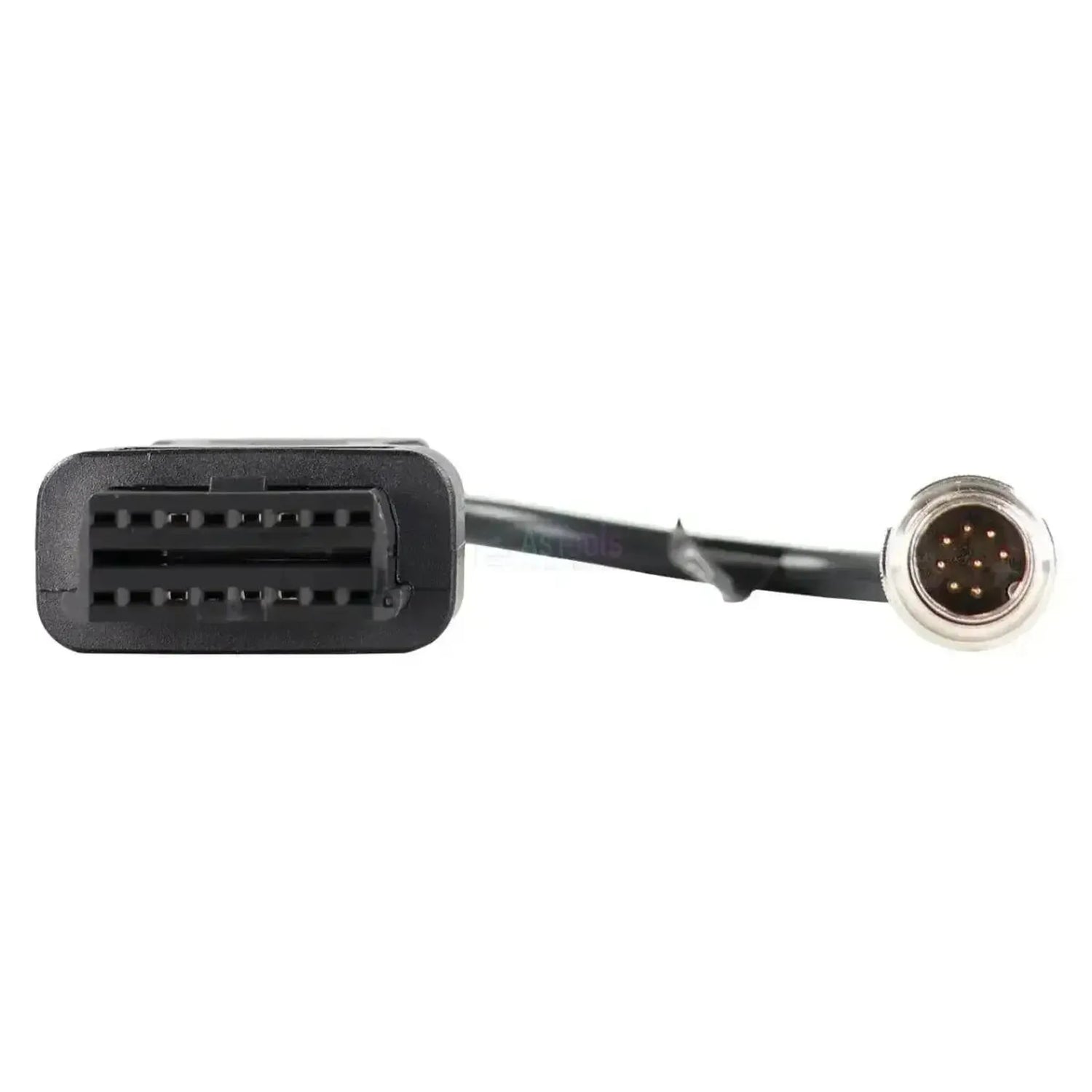

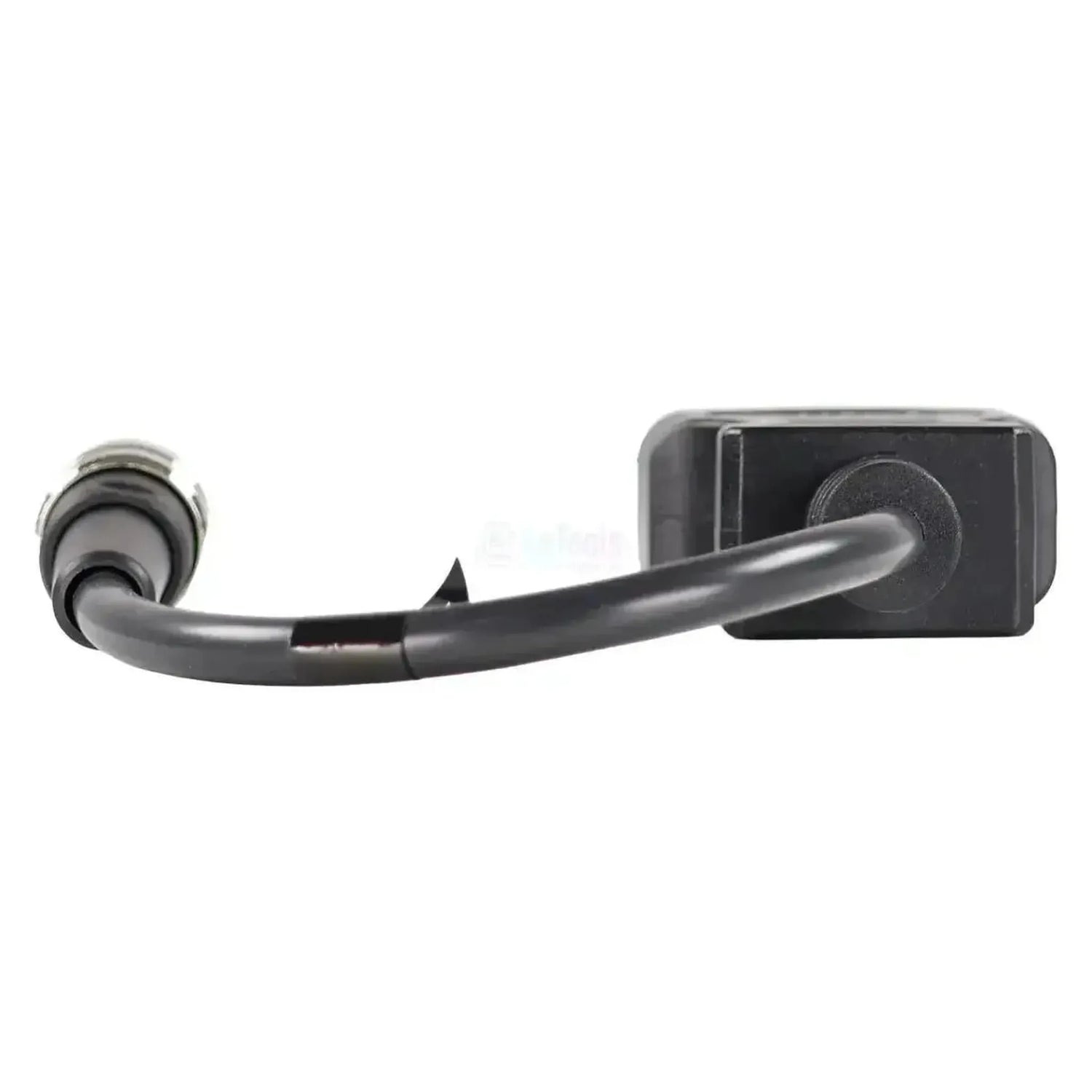

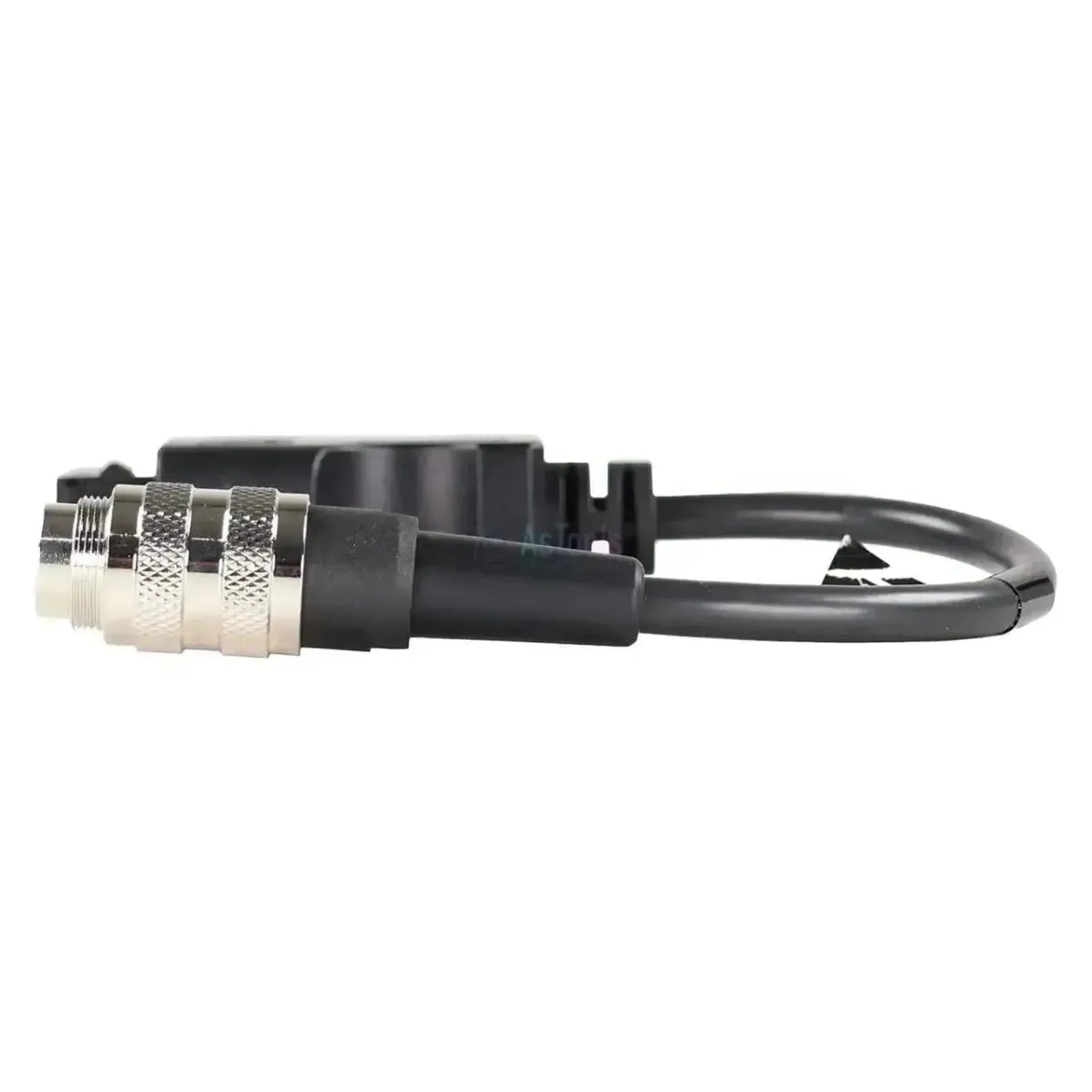

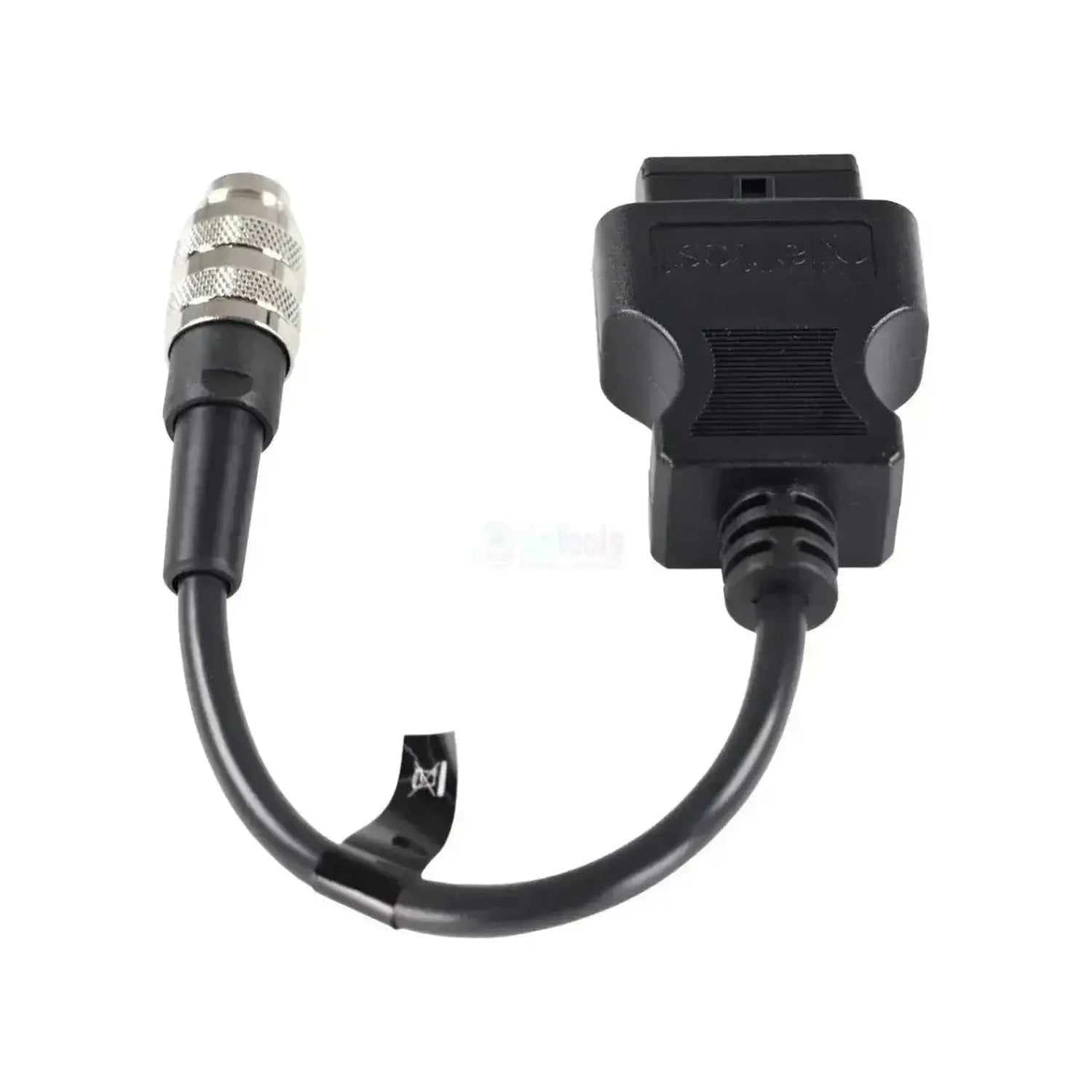

Το Jaltest JDC530A συνδέει τη σύνδεση διάγνωσης 8-ακίδων στρογγυλής μορφής των θεριζοαλωνιστικών μηχανών Claas και της σειράς Xerion με την είσοδο 16-ακίδων OBD2 του καλωδίου διάγνωσης Jaltest. Στην πλευρά της μηχανής υπάρχει ένας συμπαγής χρωμιωμένος μεταλλικός συνδετήρας με περικόχλιο με γρέζια και οκτώ επιχρυσωμένες ακίδες: Επτά σε κύκλο γύρω από μία κεντρική ακίδα. Το καλώδιο έχει μήκος 28 έως 30 cm και το καλώδιο καθορίζεται για το Jaltest Link V8.1.

Πίσω από αυτή τη μία σύνδεση βρίσκονται ο κινητήρας, η μετάδοση και οι ρυθμίσεις συγκομιδής της μηχανής. Φτάνετε στη διεπαφή κινητήρα ADM 2 / ADM 3, τις κεντρικές μονάδες VBM και XIF, το σύστημα MR μονάδας αντλίας και τις ρυθμίσεις κινητήρα Caterpillar, τις ρυθμίσεις μετάδοσης EHS, GDM, TCU και VDC, την επεξεργασία καυσαερίων SCR και τις ρυθμίσεις θερισμού SAM, RTR, RSM, GUA και YMM. Πόσα από αυτά θα βρείτε διαφέρει ανά σειρά: Ένα MEGA φέρει μόνο ADM 2/3, τη ρύθμιση κινητήρα MR και SCR, ένα LEXION περισσότερες από είκοσι μονάδες. Το καλώδιο εμπίπτει στο Jaltest AGV (γεωργικά οχήματα).

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Φτάνει τις μονάδες ελέγχου της διαδικασίας θερισμού: SAM (κοσκίνισμα), RTR (δικλίδες κυλίνδρου), RSM (διανομέας), GUA (δικλίδες δεξαμενής σιτηρών) και YMM (μέτρηση απόδοσης).

✔Όλες οι ρυθμίσεις κινητήρα Caterpillar που χρησιμοποιεί η Claas (3126 B, C-6.6, C-9, C-9.3 και C-13, τόσο CDL όσο και J1939), συν το σύστημα MR μονάδας αντλίας.

✔Επίσης τη διεπαφή κινητήρα ADM 2 / ADM 3, τις κεντρικές μονάδες VBM και XIF και την παρακολούθηση δορυφόρων GPS ATP.

✔Στο Xerion επιπλέον τις ρυθμίσεις μετάδοσης TCU και VDC και τον ηλεκτροϋδραυλικό έλεγχο ESM.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Καθορίζεται για το Jaltest Link V8.1. Με αναφορικό αριθμό JDC530A9 υπάρχει το ίδιο 8-ακίδων καλώδιο Claas ως χωριστή έκδοση.

✕Μόνο για τη σύνδεση 8-ακίδων. Για την 7-ακίδων έκδοση στις ίδιες μηχανές προορίζεται η JDC529A. Οι δύο δεν είναι εναλλάξιμες.

✕Οι δύο συνδετήρες έχουν πολλές ομοιότητες: Μετρήστε τις ακίδες στο εξωτερικό δακτύλιο, διότι επτά γύρω από μία κεντρική ακίδα είναι αυτό το καλώδιο και έξι γύρω από μία κεντρική ακίδα είναι το JDC529A.

✕Ποια συστήματα θερισμού είναι παρόντα εξαρτάται σε μεγάλο βαθμό από τη σειρά: Ένα MEGA φέρει μόνο ADM 2/3, τη ρύθμιση κινητήρα MR και SCR, ένα LEXION περισσότερες από είκοσι μονάδες.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης 8-ακίδων προσεγγίζετε με το λογισμικό Jaltest τις μονάδες ελέγχου της θεριζοαλωνιστικής μηχανής ή του Xerion. Ποιες μονάδες είναι παρούσες διαφέρει πολύ ανά σειρά και ανά έτος κατασκευής: Ένα MEGA φέρει λίγες, ένα LEXION περισσότερες από είκοσι. Οι παρακάτω μονάδες προέρχονται από την κάλυψη Claas του Jaltest.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

Κεντρική μονάδα ADM 2 και ADM 3: Η διεπαφή μεταξύ του ελέγχου της μηχανής και του κινητήρα.
Κεντρική μονάδα VBM και XIF: Οι κεντρικές μονάδες της θεριζοαλωνιστικής μηχανής και του Xerion αντίστοιχα.
Διαχείριση κινητήρα MR, σύστημα μονάδας αντλίας: Η ρύθμιση κινητήρα βάσει Mercedes με σύστημα μονάδας αντλίας.
Διαχείριση κινητήρα ECM Caterpillar 3126 B, C-6.6, C-9, C-9.3 και C-13 (CDL και J1939): Οι ρυθμίσεις κινητήρα Caterpillar των μοντέλων LEXION και Xerion.
Μετάδοση EHS, GDM, TCU και VDC: Η κίνηση και η ρύθμιση μετάδοσης.
Σύστημα θερισμού ACU, SAM (ρύθμιση κοσκίνου), RTR (δικλίδες κυλίνδρου), RSM (διανομέας), GUA (δικλίδες δεξαμενής σιτηρών) και YMM (μέτρηση απόδοσης): Οι μονάδες ελέγχου της διαδικασίας θερισμού.
Επεξεργασία καυσαερίων SCR/DEF και SCR Bluetec: Τα συστήματα AdBlue των νεότερων μηχανών.
Έλεγχος ATP (παρακολούθηση δορυφόρων GPS) και ESM (ηλεκτροϋδραυλικός έλεγχος): Τα συστήματα τιμονιού και παρακολούθησης δορυφόρων.
Υδραυλικά EHC (συσκευή ανύψωσης) και HYD (πίνακας ελέγχου δικλίδων), ηλεκτρονική μονάδα OPM (χειρισμός μπράτσου) και EXT, και φωτισμός WLP: Οι υπόλοιπες μονάδες του Xerion και των θεριζοαλωνιστικών μηχανών.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με την περιγραφή της ανιχνευθείσας βλάβης.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που ελέγχονται από τη μονάδα ελέγχου, με τη δυνατότητα ορισμού ορίων συναγερμού.
Συμβουλευθείτε τα διαστήματα συντήρησης: Διατίθεται στις ρυθμίσεις κινητήρα Caterpillar και στο σύστημα SCR Bluetec μεταξύ άλλων.
Προβάλετε τις προειδοποιήσεις διάγνωσης: Διατίθεται στη διεπαφή ADM 2 και τη ρύθμιση κινητήρα MR μεταξύ άλλων.
Εκτελέστε πρόσθετες ενέργειες: Διατίθεται στο σύστημα επεξεργασίας καυσαερίων SCR Bluetec.

Συμβατά σκάφη και εφαρμογές

Ο συνδετήρας είναι αποφασιστικός, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε κάθε θεριζοαλωνιστική μηχανή Claas και Xerion με τη σύνδεση διάγνωσης 8-ακίδων στρογγυλής μορφής στην καμπίνα. Οι παρακάτω σειρές φέρονται στην κάλυψη του Jaltest AGV. εντός των ίδιων σειρών υπάρχει επίσης η 7-ακίδων έκδοση, επειδή στη γεωργία δεν έχει ποτέ καθοριστεί μια τυποποιημένη σύνδεση.

Claas:

XERION: (1997 - σήμερα)
Σειρά LEXION (θεριζοαλωνιστική μηχανή)
Σειρά TUCANO (θεριζοαλωνιστική μηχανή)
Σειρά TRION (θεριζοαλωνιστική μηχανή)
Σειρά MEDION (θεριζοαλωνιστική μηχανή)
Σειρά AVERO (θεριζοαλωνιστική μηχανή)
Σειρά MEGA (θεριζοαλωνιστική μηχανή)
Σειρά DOMINATOR (θεριζοαλωνιστική μηχανή)

💡

Καλό να γνωρίζετε: Η σύνδεση διάγνωσης στρογγυλής μορφής βρίσκεται στην καμπίνα και έχει μια χρωμιωμένη μεταλλική κανονική. Η Claas χρησιμοποιεί σε αυτές τις μηχανές δύο σχεδόν ίδιους συνδετήρες, που διαφέρουν μόνο στον αριθμό ακίδων: Οκτώ ακίδες αντιστοιχούν σε αυτό το καλώδιο, επτά ακίδες στο JDC529A. Μετρήστε τις ακίδες στη σύνδεση της μηχανής σας πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC530A) | Claas 8-pins OBD - 16-pins OBD2 Προσαρμογέας καλωδίου | Γεωργικό όχημα

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC530A
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Θεριζοαλωνιστικές μηχανές Claas και Xerion με τη σύνδεση στρογγυλής μορφής 8-ακίδων
Μήκος	28 - 30 εκ.
Διεπαφή	Jaltest Link V8.1
Σύνδεση πλευράς κινητήρα	8-pins OBD (στρογγυλή, χρωμιωμένο μέταλλο; επτά ακίδες σε κύκλο γύρω από μία κεντρική ακίδα)
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	ADM 2 και ADM 3, VBM και XIF, MR, ECM Caterpillar 3126 B / C-6.6 / C-9 / C-9.3 / C-13, EHS, GDM, TCU και VDC, ACU, SAM, RTR, RSM, GUA και YMM, SCR/DEF και SCR Bluetec, ATP και ESM, EHC, HYD, OPM, EXT και WLP
Κατηγορία	Γεωργικό όχημα
Ενότητα Jaltest	Jaltest AGV (γεωργικά οχήματα)
