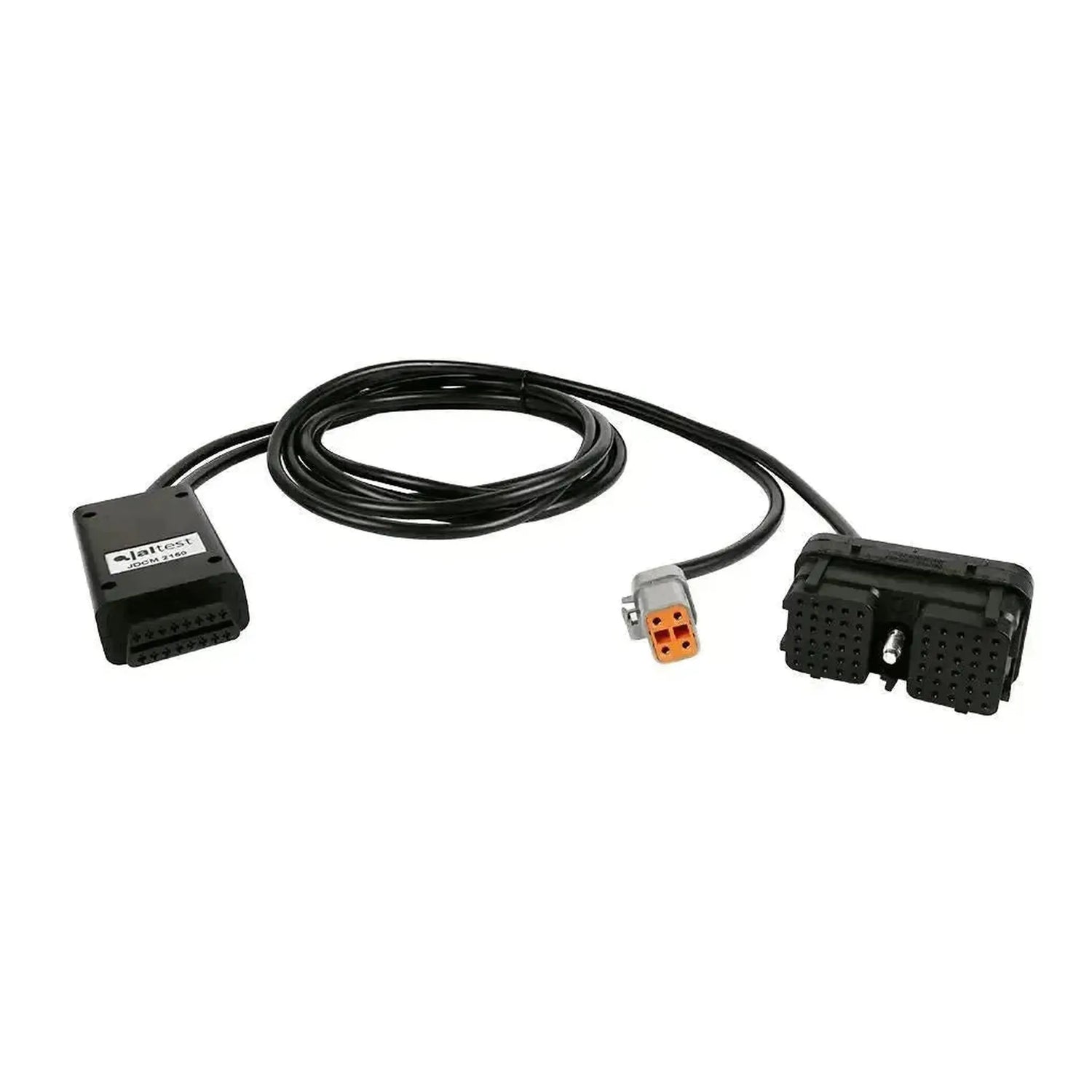

Jaltest (JDCM2150) | Cummins (ECU) 4+60-pins – 16-pins OBD2 Καλώδιο σύνδεσης | Ημιφορτηγό

Εφαρμογές και λειτουργίες

Το JDCM2150 είναι ένας σύνδεσμος: Συνδέει τη Cummins ECM CM2150 απευθείας στη διαγνωστική διεπαφή σας, ανεξάρτητα από τη σύστημα καλωδίωσης του οχήματος. Ό,τι ακολουθεί αυτό, ανήκει στις Jaltest Central Services και διεξάγεται μέσω της ομάδας ATS.

Για τι χρησιμεύει το καλώδιο

• Σύνδεση με τη μονάδα ελέγχου: Η υποδοχή 60 ακίδων και η χαλαρή υποδοχή 4 ακίδων συνδέονται στη Cummins ECM CM2150.
• Σύνδεση στη διεπαφή: Η πλευρά OBD2 16 ακίδων συνδέεται στο Jaltest Link.
• Εργαλείο για τις Central Services: Το τμήμα ATS μπορεί να απαιτήσει ότι διαθέτετε ένα τέτοιο καλώδιο.
• Μία σύζευξη ανά καλώδιο: Αυτή η εκτέλεση ανήκει στη CM2150. για ένα διαφορετικό είδος ECM, υπάρχει άλλο καλώδιο απομόνωσης.

Τι προσφέρουν οι Jaltest Central Services για τη Cummins

• Εργασία από απόσταση: Τεχνικοί της Jaltest εκτελούν λειτουργίες που δεν είναι δυνατές με ένα καθολικό διαγνωστικό όργανο, όπως η επανακωδικοποίηση ορισμένων μονάδων ελέγχου.
• Ενημέρωση βαθμονόμησης Cummins (70810000): Η υπηρεσία που παρέχει η Jaltest για τη Cummins. για αυτό απαιτείται τουλάχιστον έκδοση λογισμικού 24.1.
• Πληρωμή ανά χρήση: Λαμβάνετε μια υπηρεσία ανά περίπτωση και τιμολογούνται με πιστώσεις. για τη Cummins αυτή είναι η αναφορά 71101082.
• Jaltest Link V7 ή νεότερη: Με μια παλαιότερη έκδοση διεπαφής δεν μπορείτε να χρησιμοποιήσετε τις Central Services.
• Μέσω του ATS team: Υποδεικνύουν στο αίτημά σας εάν μια υπηρεσία είναι διαθέσιμη για τη μονάδα ελέγχου σας.

Η σειρά Cummins σε μια ματιά

Η σειρά περιλαμβάνει πέντε καλώδια απομόνωσης. Διαφέρουν στον αριθμό των ακίδων, στον αριθμό των ξεχωριστών συνδετήρων στην πλευρά του κινητήρα και στο μήκος του καλωδίου. Βρείτε τη μονάδα ελέγχου που έχετε. η έκδοση σε αυτήν τη σελίδα εμφανίζεται με έντονη γραφή.

Συμβατότητα

Καθοριστικό είναι το είδος ECM, όχι η σειρά κινητήρα και όχι το εμπορικό σήμα του οχήματος. Αυτό το καλώδιο έχει κατασκευαστεί για τη Cummins ECM CM2150 με τη σύνδεση 4+60 ακίδων. Στα καλώδια απομόνωσης αυτά δεν έχει καθοριστεί κάλυψη κινητήρα ή οχήματος: Δεν υπάρχει λοιπόν κατάλογος σειρών κινητήρων ή εμπορικών σημάτων οχημάτων από τον οποίο θα μπορούσατε να διαπιστώσετε εάν το καλώδιο ταιριάζει στην περίπτωσή σας. Το πινακίδα τύπου της μονάδας ελέγχου και ο αριθμός ακίδων του συνδέσμου είναι αυτά που έχουν σημασία.

• Καθοριστικό: Το είδος ECM (Cummins ECM CM2150) και ο αριθμός ακίδων του συνδέσμου ECM (4+60 ακίδες).
• Μη καθοριστικός: Η σειρά του κινητήρα, το εμπορικό σήμα του οχήματος και το έτος κατασκευής· δεν υπάρχουν πληροφορίες σχετικά με αυτά για αυτά τα καλώδια.
• Έλεγχος από μόνος σας: Διαβάστε τον τύπο της ηλεκτρονικής μονάδας ελέγχου από την πινακίδα χαρακτηρισμού και μετρήστε τις ακίδες του συνδέσμου.
• Αναγνωρίσιμο από τη σύνδεση: Εάν δίπλα στο κύριο μπλοκ 60 ακίδων υπάρχει ξεχωριστή σύνδεση 4 ακίδων, τότε αυτή είναι η σωστή εκτέλεση. εάν λείπει, τότε χρειάζεστε το JDCM2250.

Περιεχόμενα συσκευασίας

• 1x Jaltest (JDCM2150) | Cummins (ECU) 4+60-pins – 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
