Jaltest CV (Commercial Vehicles) | Διαγνωστικό όργανο

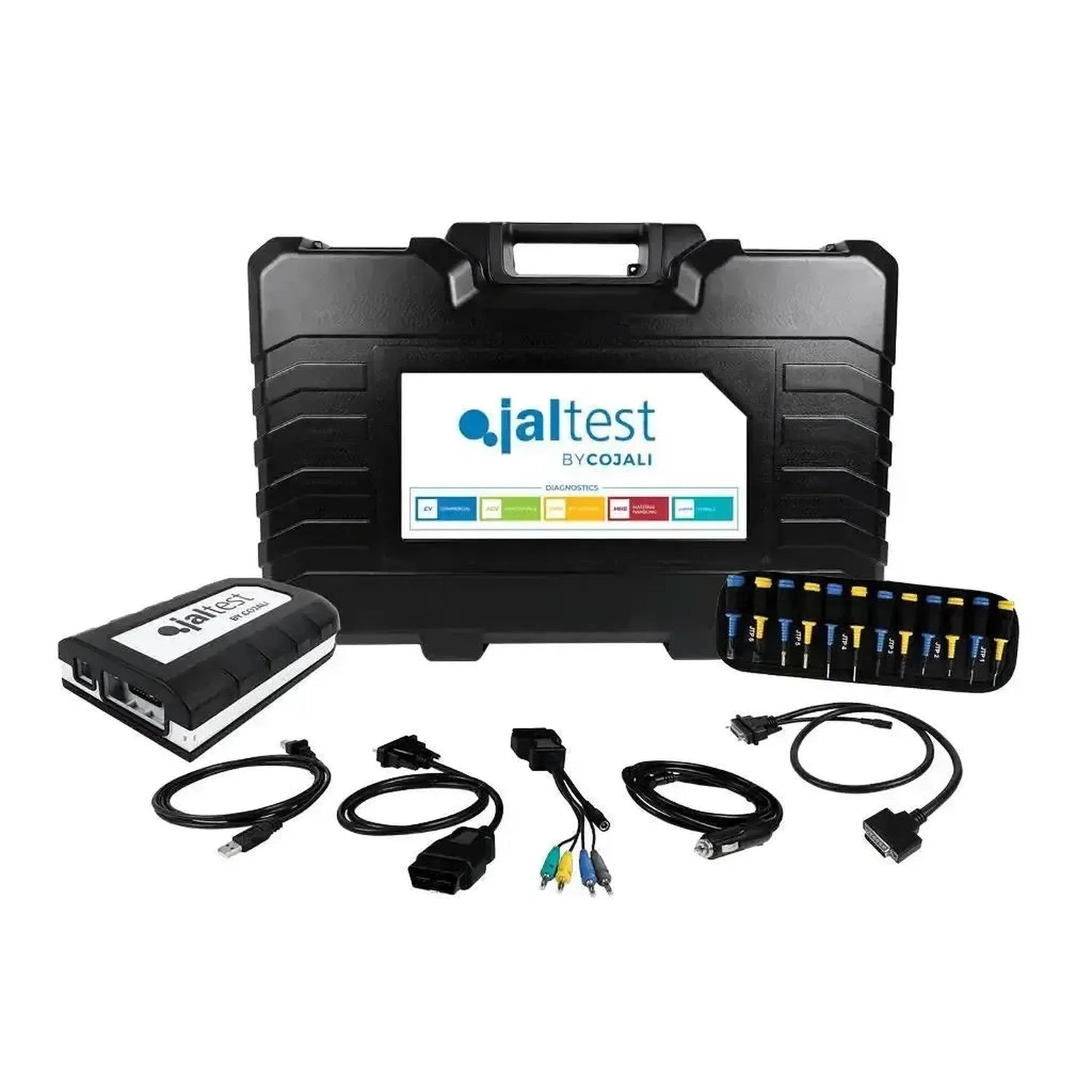

Τι περιέχει το κιβώτιο

Το κιτ περιλαμβάνει το υλικό με το οποίο δημιουργείτε τη σύνδεση, καθώς και τα δικαιώματα λογισμικού που ξεκλειδώνουν τη μονάδα CV. Το υλικό είναι το ίδιο με αυτό στο ξεχωριστό σετ 70001052· η διαφορά μεταξύ των διαγνωστικών συσκευών βρίσκεται στη μονάδα λογισμικού, όχι στο κιτ. Παρακάτω αναφέρεται για κάθε εξάρτημα τι είναι και ποιός είναι ο αριθμός αναφοράς.

Υλικό

• Jaltest Link V9 (70001015): Η διαγνωστική διεπαφή που συνδέετε στη διαγνωστική υποδοχή του οχήματος, με 26-ακίδιο DB26 στο καλώδιο και USB-C στον υπολογιστή.
• Multipin Kit (70002001): Είκοσι πολλαπλοί σύνδεσμοι JTP01 έως JTP10, ο καθένας σε δύο χρώματα, το καλώδιο σύνδεσης JTP101 και δύο καλώδια τροφοδοσίας — JDC10AM2 με σφιγκτήρες μπαταρίας και JDC20AM2 για τον αναπτήρα. Με αυτά συνδέετε απευθείας σε έναν συνδεσμό για τον οποίο δεν υπάρχει δικό του καλώδιο διάγνωσης.
• Καλώδιο OBD 16 pins (JDC213.9): Το τυπικό καλώδιο για τη συνήθη σύνδεση διάγνωσης.
• Καλώδιο USB-C (JDC107.9B): Η σύνδεση μεταξύ του Link και του laptop σας.
• Καλώδιο επέκτασης 100 cm (JDC100): Με 26-ακίδιο βύσμα DB26, τον ευρύ συνδετήρα στη Link.
• Θήκη (70003015): Η συμπαγής εκτέλεση, 505 x 381 x 146 mm.

Λογισμικό

• Λογισμικό (29303): Η μοναδική αγορά που ξεκλειδώνει τη μονάδα CV.
• Ενεργοποίηση άδειας, δώδεκα μήνες (71502018): Το δικαίωμα να την χρησιμοποιήσετε το πρώτο έτος.
• INFO Online CV (29440): Τα τεχνικά δεδομένα που συνοδεύουν το λογισμικό. Περιλαμβάνονται, δεν διατίθενται ξεχωριστά και είναι δωρεάν από το 2026.
• Jaltest GRP: Το λογισμικό εργαστηρίου της Cojali για πελάτες, οχήματα και αναφορές, στις εκδόσεις Basic, Synchro και Enterprise· όλες τρεις είναι δωρεάν να ενεργοποιηθούν.

Ένα laptop και τα καλώδια συγκεκριμένα της μάρκας δεν περιλαμβάνονται εδώ. Δείτε Καλώδια και υπολογιστής παρακάτω σε αυτή τη σελίδα.

Για ποια οχήματα και συστήματα

Το Jaltest CV καλύπτει τέσσερις κατηγορίες — φορτηγά, ρυμουλκά, λεωφορεία και ελαφρά επαγγελματικά οχήματα. Μια μάρκα στη λίστα σημαίνει ότι υπάρχει κάλυψη, όχι ότι κάθε μοντέλο και έτος κατασκευής υποστηρίζονται πλήρως. Η ταξινόμηση ανά ήπειρο αναφέρεται στη χώρα προέλευσης της μάρκας, όχι στον τρέχοντα ιδιοκτήτη.

Φορτηγά

Γνωστές μάρκες μεταξύ των φορτηγών στην κάλυψη του Jaltest CV: DAF, Iveco, MAN, Mercedes-Benz, Renault, Scania και Volvo.

Όλα τα 70 μάρκα φορτηγών, χωρισμένα ανά ήπειρο:

Ρυμουλκά

Στα ρυμουλκά, το Jaltest δεν βασίζεται στον κατασκευαστή αλλά στο εγκατεστημένο σύστημα πέδησης. Αν αναζητάτε Krone ή Schmitz, δεν θα τα βρείτε: Η κάλυψη διέρχεται από τα Bendix, Cojali, Haldex, Knorr-Bremse και Wabco.

Λεωφορεία

Γνωστές μάρκες μεταξύ των λεωφορείων στην κάλυψη του Jaltest CV: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL και Volvo.

Όλα τα 73 μάρκα λεωφορείων, χωρισμένα ανά ήπειρο:

Ελαφρά επαγγελματικά οχήματα

Γνωστές μάρκες μεταξύ των ελαφρών επαγγελματικών οχημάτων στην κάλυψη του Jaltest CV: Citroën, Fiat, Ford, Iveco, Mercedes-Benz, Opel, Peugeot, Renault και Volkswagen.

Όλες οι 45 μάρκες ελαφρών επαγγελματικών οχημάτων, χωρισμένες ανά ήπειρο:

Ευρωπαϊκά περιλαμβάνει το Ηνωμένο Βασίλειο, την Τουρκία και τη Ρωσία. Κινέζικα αποτελεί ξεχωριστή κατηγορία από Ασιατικά, όπου περιλαμβάνονται Ιαπωνία, Νότια Κορέα, Ινδία και Ταϊβάν. Στην κατηγορία Λοιπά περιλαμβάνονται μάρκες από Αυστραλία και Αφρική, καθώς και ορισμένες ονομασίες των οποίων η προέλευση δεν ήταν δυνατό να προσδιοριστεί.

Τα συστήματα του οχήματος

• Κίνηση: Κινητήρας, κιβώτιο ταχυτήτων και μετεπεξεργασία καυσαερίων, στο λογισμικό η ομάδα Antipollution με SCR και AdBlue.
• Φρένα και σασί: Λειτουργικό φρένο, βοηθητικά φρένα, προετοιμασία συμπιεσμένου αέρα, ανάρτηση, σύστημα διεύθυνσης και μονάδα σασί.
• Ηλεκτρονικά και άνεση: Κεντρική μονάδα ελέγχου, ηλεκτρονικές μονάδες, κιτ οργάνων, φωτισμός, κλιματισμός, θέρμανση, οθόνη, ήχος και διακόπτης εκκίνησης.
• Ασφάλεια: Ομάδα ασφαλείας με βοήθεια έκτακτης πέδησης και παρακολούθηση λωρίδας κυκλοφορίας. Δεν υπάρχει ξεχωριστή κατηγορία ESP.
• Καταγραφή δεδομένων: Ομάδα καταγραφής δεδομένων, τηλεμετρία και FMS, που περιλαμβάνει επίσης το ταχογράφο.

Αναζήτηση ανά σύστημα αντί ανά όχημα

Όταν το ίδιο σύστημα υπάρχει σε πολλές μάρκες, μπορείτε να το βρείτε ανά σύστημα αντί ανά όχημα. Αυτό είναι χρήσιμο για ένα σύστημα φρένων ή ABS που χρησιμοποιείται από δεκάδες κατασκευαστές.

• Φρένα, ABS και EBS: Knorr-Bremse, Wabco, Meritor Wabco, Bendix, Haldex, Cojali και International.
• Συστήματα οδήγησης και ασφάλεια: Wabco, Meritor Wabco, Bendix και Eaton.
• Ανάρτηση και παρακολούθηση πίεσης ελαστικών: Wabco, Meritor Wabco, Bendix και Dana.
• Κιβώτιο ταχυτήτων και retarder: ZF, ZF Meritor, Allison, Eaton, Voith, Twin Disc, Paccar, Navistar, Isuzu και GM.
• Κινητήρες: Cummins, Caterpillar, Detroit Diesel-MBE, Paccar, Mack, Volvo, Iveco-FPT, Hino, Isuzu, Navistar, MWM, Kamaz, FAW, Weichai, Yuchai, VM Motori και PSI.
• Ψυκτική μεταφορά: Thermo King και Carrier, με μονάδες για ρυμούλκες και φορτηγά.

Τι μπορείτε να κάνετε

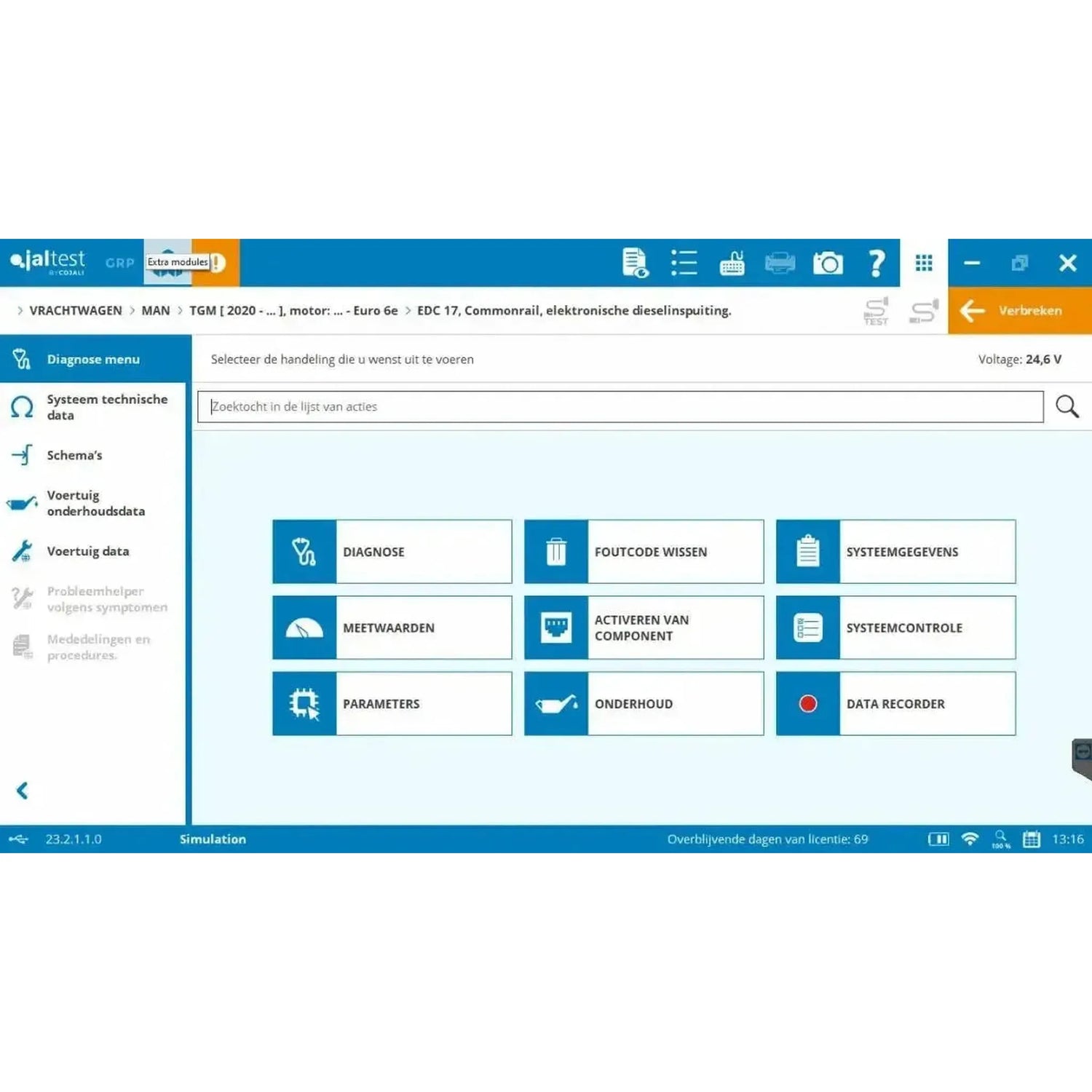

Με τη μονάδα CV διαβάζετε τις μονάδες ελέγχου του οχήματος, παρακολουθείτε τις τιμές μέτρησης και ελέγχετε τα εξαρτήματα. Επιπλέον, εκτελείτε εργασίες συντήρησης που απαιτούν λογισμικό: το φίλτρο σωματιδίων, τα έγχυτα, τις βαθμολογήσεις και τα μετρητές συντήρησης.

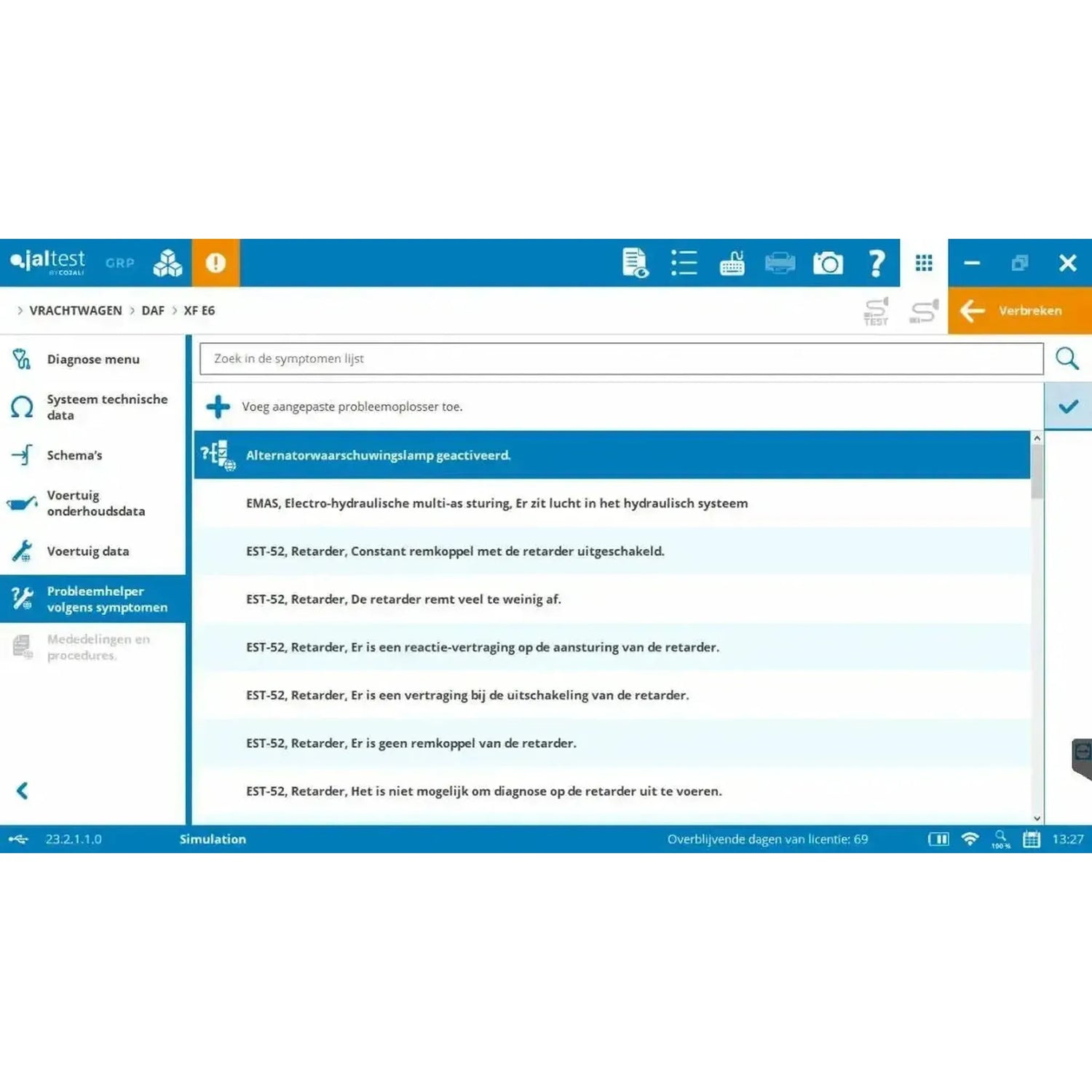

Διάγνωση

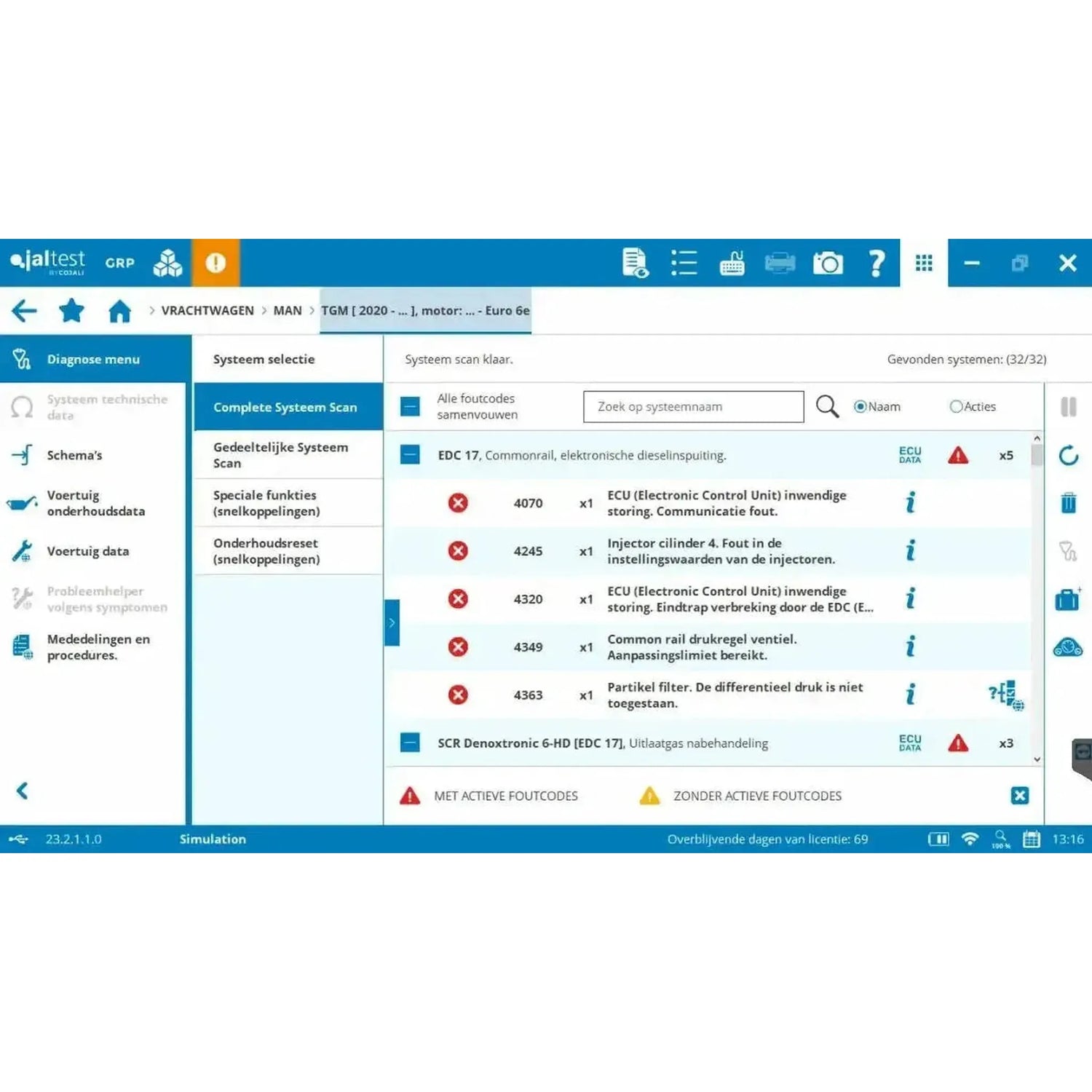

• Ανάγνωση κωδικών σφάλματος: Η μνήμη σφάλματος της μονάδας ελέγχου, με πληροφορίες σχετικά με τους κωδικούς.
• Τιμές μέτρησης: Οι τιμές των συνδεδεμένων αισθητήρων στην οθόνη.
• Έλεγχος συστατικών: Ελέγχος εξαρτημάτων για τον έλεγχο της λειτουργίας τους.
• Δεδομένα μονάδας ελέγχου: Σειριακός αριθμός, έκδοση λογισμικού και άλλα δεδομένα της μονάδας ελέγχου.
• Παράμετροι και βαθμονομήσεις: Διαμόρφωση μονάδων ελέγχου και ρύθμιση συστημάτων.

Συντήρηση

• Φίλτρο σωτηρίας (DPF): Εξαναγκασμένη αναγέννηση και ενημέρωση μετά την αντικατάσταση.
• Δοκιμή απόσβεσης κυλίνδρου: Απόσβεση κυλίνδρων ξεχωριστά για αξιολόγηση της λειτουργίας του κινητήρα.
• Κωδικοποίηση ακροφυσίου: Ενημέρωση νέων ακροφυσίων στον έλεγχο κινητήρα.
• Βαθμολόγηση εξαρτημάτων: Επανυπολογισμός μετά την αντικατάσταση.
• Μετρήσεις συντήρησης: Επαναφορά μετά από εργασία service.

Η διαφορά με την κατάσταση ειδικού

Η συνηθισμένη διάγνωση είναι ανάγνωση, μέτρηση και έλεγχος. Στην κατάσταση ειδικού, τροποποιείτε επιπλέον παραμέτρους στις μονάδες ελέγχου: βαθμολόγηση αισθητήρων και ενεργοποιητών, ρύθμιση παραμέτρων λειτουργίας και αναγέννηση του φίλτρου σωματιδίων. Αυτή η κατάσταση περιλαμβάνεται.

Καλώδια και υπολογιστής

Στη θήκη περιέχεται το καλώδιο OBD 16 ακίδων για τη τυπική σύνδεση. Εάν το όχημα διαθέτει ιδιόκτητο βύσμα, υπάρχει ξεχωριστό καλώδιο για αυτό. Αυτά τα καλώδια διατίθενται ξεχωριστά και συσκευάζονται σε τρία σετ καλωδίων. Το λογισμικό εκτελείται σε έναν υπολογιστή Windows.

• Φορτηγό και λεωφορείο (29362): Καλώδια για Volvo, Mercedes-Benz και MTU, συστήματα φρένων Wabco, Renault, Iveco, σειρά MAN TG, DAF και MAN με 37ακίδο βύσμα.
• Ρυμούλκα (70002024): Καλώδια για Wabco και Knorr-Bremse, για Haldex EB+/TRS και TPMS, και για ρυμούλκα-CAN σύμφωνα με ISO 7638-1.
• Ψυκτικές μονάδες (29989): Καλώδια για Thermo King και Carrier, και για Carrier CAN.
• Ξεχωριστά καλώδια: Διατίθενται επίσης ξεχωριστά όταν διαθέτετε μόνο μία μάρκα στο συνεργείό σας.
• Υπολογιστής: Το λογισμικό εκτελείται στα Windows. Η Cojali προμηθεύει τον Jaltest Rugged PC και το A140 Rugged PAD. και τα δύο διατίθενται ξεχωριστά στο ηλεκτρονικό μας κατάστημα.

Ποιο καλώδιο ταιριάζει στο όχημά σας καθορίζεται από τη διαγνωστική σύνδεση στο όχημα και όχι από τη μάρκα στο καλοριφέρ. Ελέγξτε το βύσμα στο ίδιο το όχημα πριν παραγγείλετε. Εάν είναι η σύνδεση OBD2 16 ακίδων, αρκεί το συμπεριλαμβανόμενο JDC213.9. Εάν είναι ιδιόκτητος σύνδεσμος, το αντίστοιχο καλώδιο βρίσκεται σε ένα από τα τρία σετ καλωδίων.

Άδεια χρήσης και ανανέωση

Η άδεια λογισμικού ισχύει για δώδεκα μήνες από την ενεργοποίηση και ανανεώνεται στη συνέχεια ετησίως με την άδεια ενημέρωσης (29051). Όσο ισχύει η άδεια, λαμβάνετε όλες τις νέες εκδόσεις λογισμικού και διατηρείτε πρόσβαση στις τεχνικές πληροφορίες.

• Ανανέωση: Ετησίως, με την άδεια ενημέρωσης (29051), κάθε φορά για δώδεκα νέους μήνες.
• Διάρκεια: Δώδεκα μήνες από την ενεργοποίηση.
• Εγκαταστάσεις: Έως πέντε υπολογιστές. Το υλικό Jaltest απαιτείται πάντα για την εκτέλεση του λογισμικού.
• Εγγραφή: Κατά την ενεργοποίηση, μετά από κάθε νέα έκδοση λογισμικού, και στη συνέχεια κάθε έξι μήνες.
• Αγορά πρόσθετης ενότητας: Μια ενότητα που αγοράστηκε αργότερα ευθυγραμμίζεται με την τρέχουσα άδειά σας. πληρώνετε ανάλογα.
• Χωρίς ανανέωση: Η διάγνωση συνεχίζει να λειτουργεί στην τελευταία εγκατεστημένη έκδοση, αλλά η πρόσβαση στις τεχνικές πληροφορίες δεν είναι διαθέσιμη. Η Cojali εξακολουθεί να υποστηρίζει μια ληγμένη άδεια για ένα χρόνο.

Προαιρετικές επεκτάσεις

Εκτός από τη μονάδα CV, υπάρχουν επεκτάσεις που παραγγέλνετε ξεχωριστά. Δεν είναι απαραίτητες για τη διάγνωση, αλλά διευρύνουν το έγγραφο αναφοράς, την υποστήριξη ή τα εργαλεία. Παρακάτω παρατίθεται ό,τι ισχύει για τα οχήματα εμπορευμάτων.

• INFO Plus CV (70605005): Οι SMART Guides και τα διαγράμματα καλωδίων του πλήρους οχήματος.
• INFO Web CV: Το ίδιο έγγραφο αναφοράς μέσω μιας πλατφόρμας ιστού, ανά μήνα ή ανά έτος.
• OEM RMI: Οι επίσημες πληροφορίες επισκευής του κατασκευαστή, ανά μάρκα για Iveco, DAF και Scania.
• Knorr-Bremse Add-on: Το λογισμικό της ίδιας της Knorr-Bremse, με τις αρχικές τεχνικές πληροφορίες.
• Ξεκλείδωμα SGW: Πρόσβαση σε οχήματα με Security Gateway, για Iveco και FCA.
• Αναζήτηση ανταλλακτικών: Αναζήτηση αριθμών εξαρτημάτων με βάση τον αριθμό σασί, με σχέδια έκρηξης.
• Jaltest ETM: Άμεση μέτρηση διαμορφωτών και αισθητήρων EBS.
• Jaltest ADAS: Βαθμονόμηση συστημάτων οδηγικής βοήθειας· απαιτεί ξεχωριστό εξοπλισμό βαθμονόμησης.
• Jaltest ATS: Ένα έτος πρόσβασης στο αγγλόφωνο τεχνικό helpdesk της Cojali. Συνεχίζεται αυτόματα. η κατάργωση μπορεί να γίνει γραπτώς έως τριάντα ημέρες πριν από την ημερομηνία λήξης.

Περιεχόμενα συσκευασίας

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Καλώδιο προσαρμογέα | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Καλώδιο προσαρμογέα USB-C | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Καλώδιο επέκτασης (100 εκ.) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29303) | CV (Commercial Vehicles) | Ενεργοποίηση λογισμικού
• 1x Jaltest (71502018) | CV (Commercial Vehicles) | Άδεια λογισμικού
• 1x Jaltest INFO Online CV (29440)
