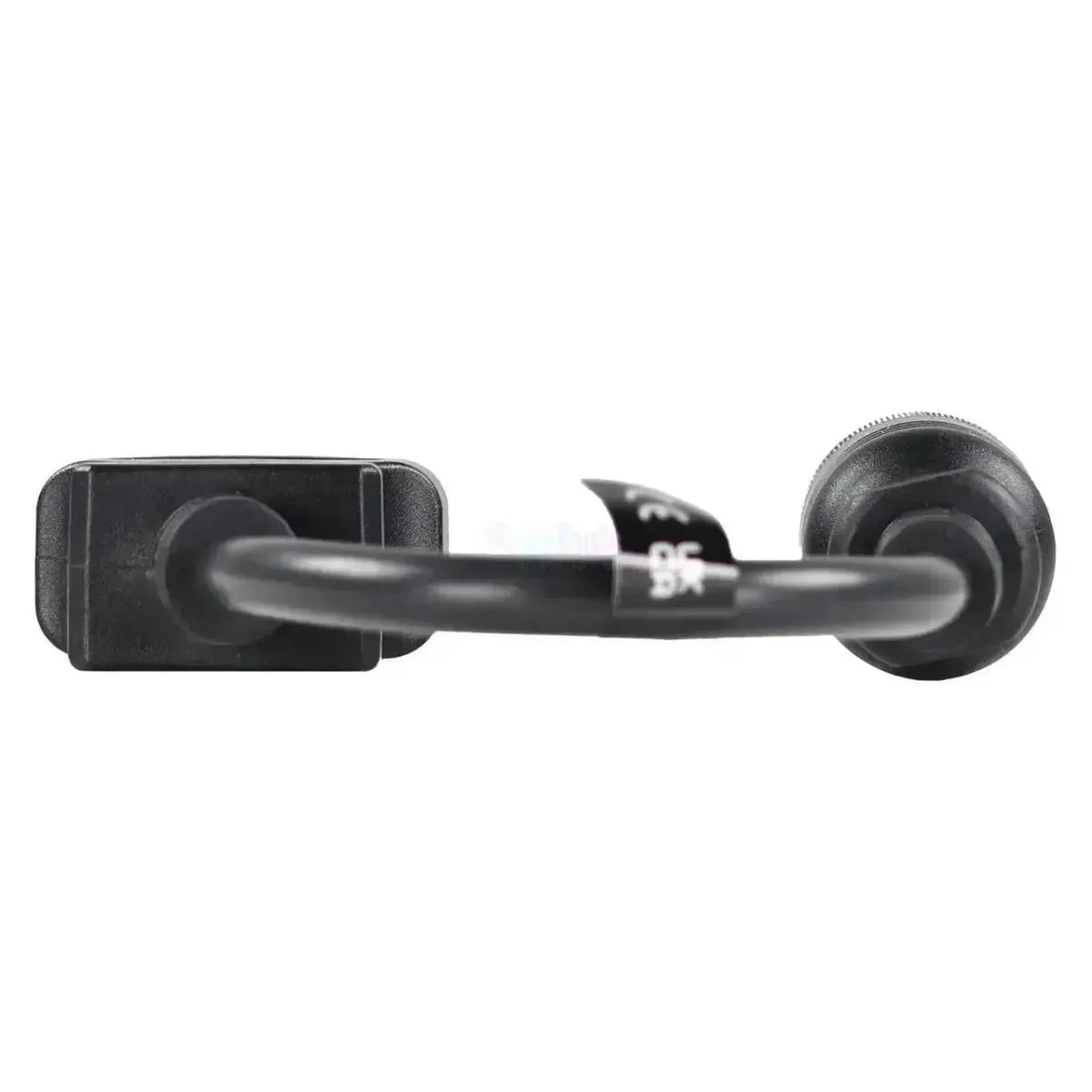

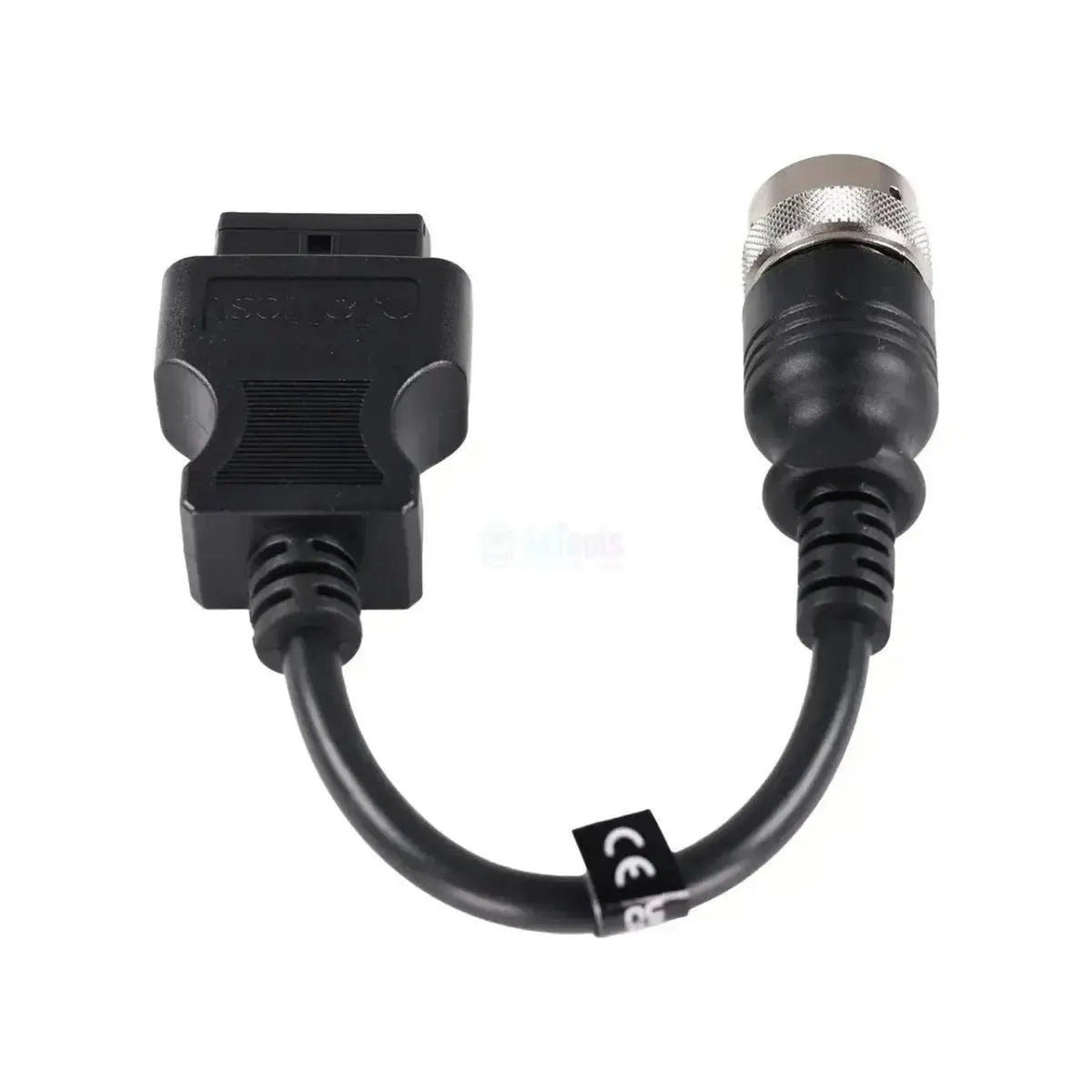

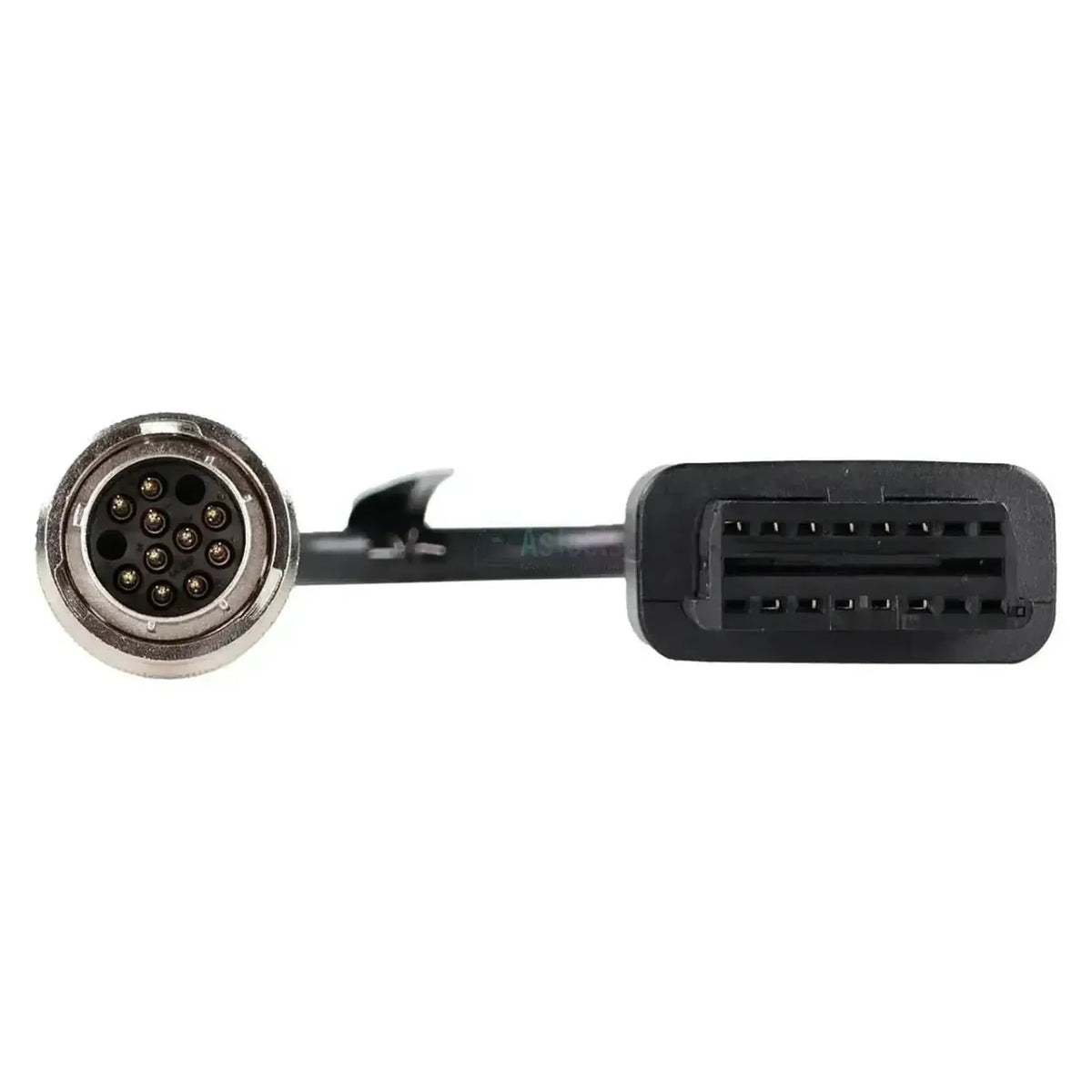

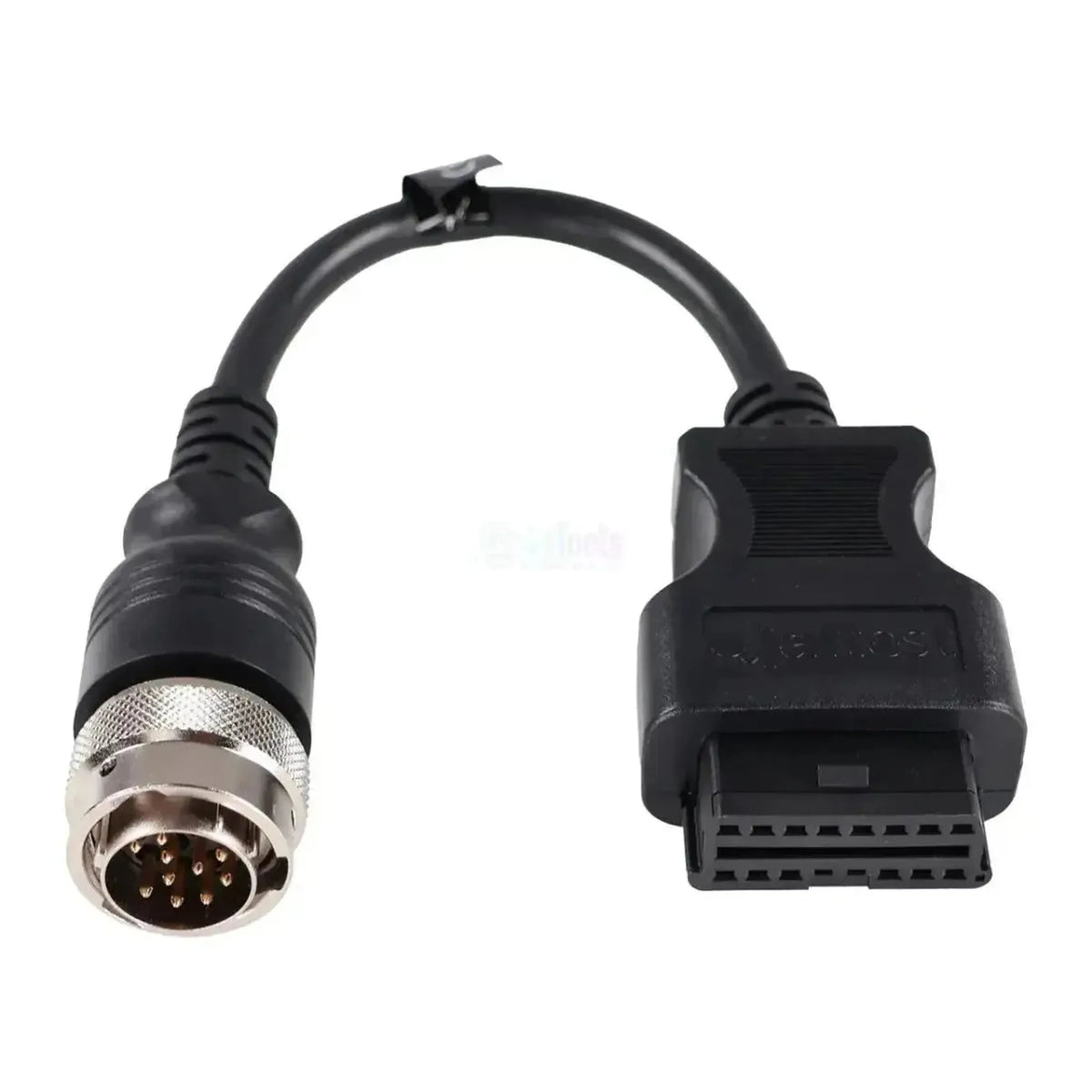

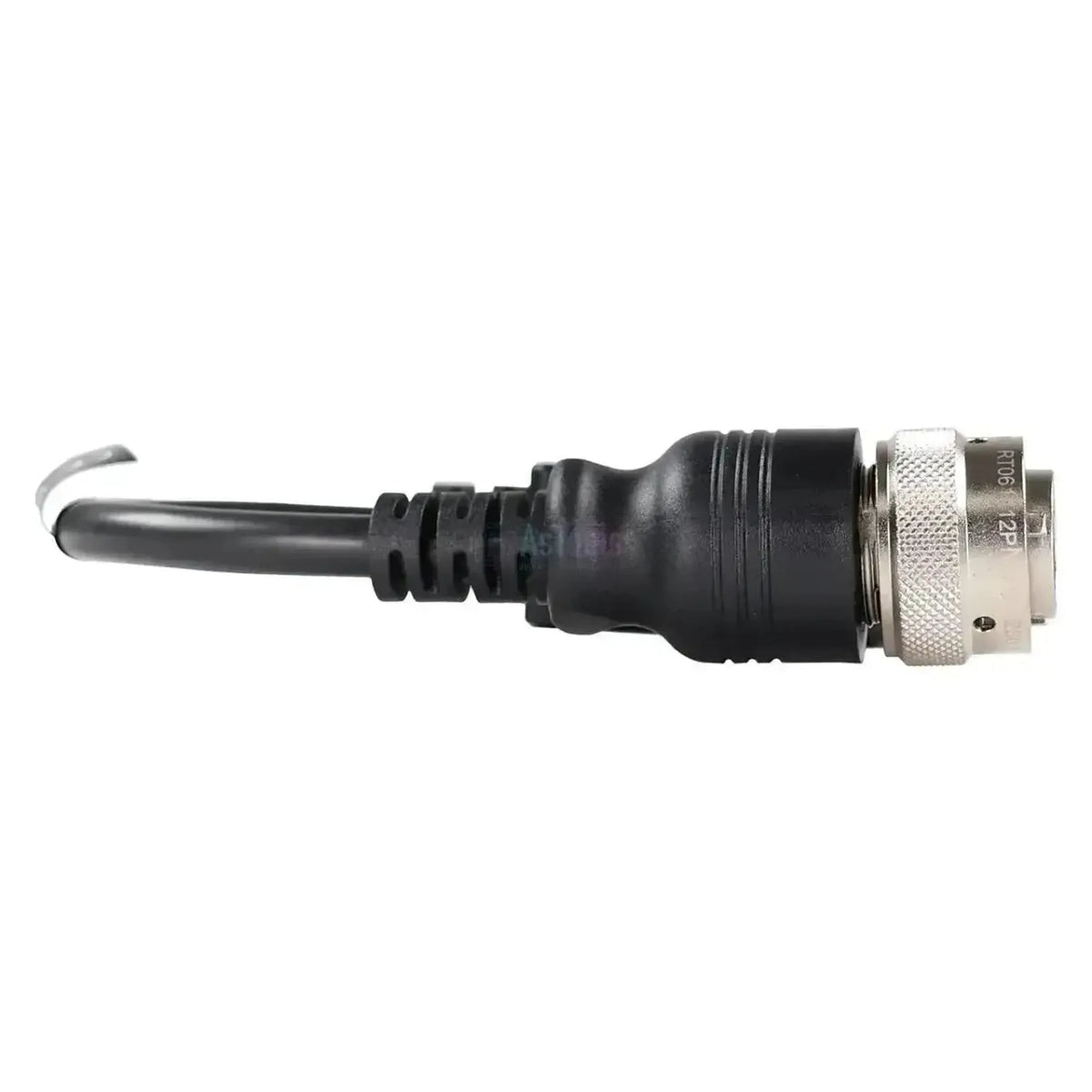

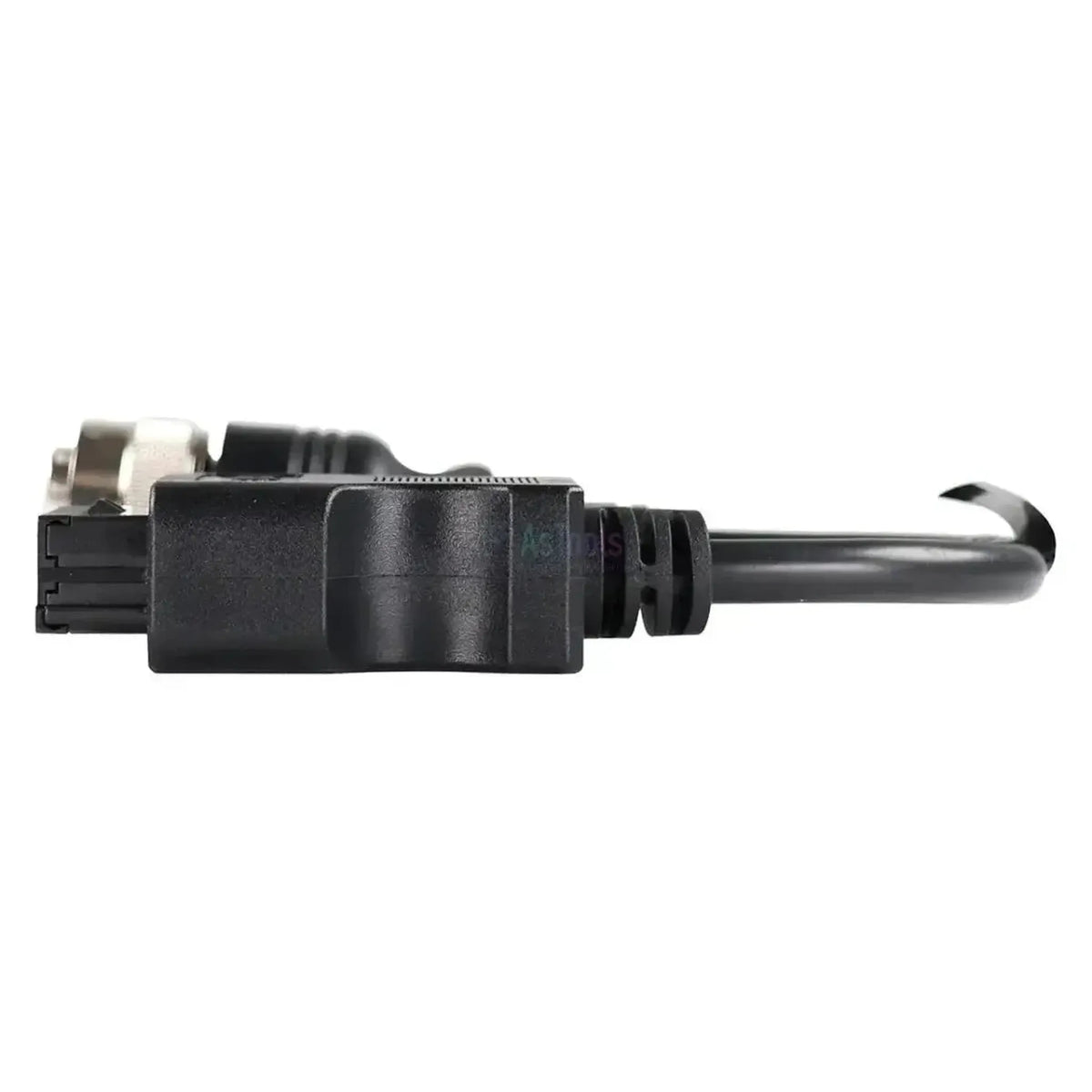

De Jaltest JDC504A verbindt de 12-pins diagnoseaansluiting van Deutz-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Amphenol-stekker met een metalen huls en een geribbelde koppelring, met twaalf vergulde pennen ruim uit elkaar in een zwarte houder. De aansluiting hoort bij de motor en zit op of naast het motorblok. Omdat Deutz zijn motoren aan tientallen machinebouwers levert, vindt u dezelfde stekker in machines van uiteenlopende merken. Het snoer is 28 tot 30 cm lang.
Met de kabel aangesloten leest de Jaltest-software de opeenvolgende Deutz-motorregelingen uit: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52. Bij de twee nieuwste komen naast de foutcodes ook de onderhoudsintervallen in beeld, bij de twee oudere niet. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest AGV, OHW en MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die Deutz-motoren in landbouw-, bouw- en hefmachines met de Jaltest Link uitlezen. Jaltest onderscheidt daarbij de opeenvolgende EMR-generaties, elk met een eigen functieomvang. Onderstaande eenheden komen uit de Deutz-dekking.
Regeleenheden die u kunt benaderen
- EMR2 - EDC: Oudere regeling, o.a. 2013-serie.
- EMR3 - EDC 7 UC31: Commonrail, derde generatie.
- EMR3 - EDC 16 UC40: Met onderhoudsintervallen.
- EMR4 - EDC 17 CV52: Actuele regeling, zware TCD.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: Alleen bij EDC 16 UC40 en EDC 17.
- Rapport: Onderhoudswerk vastleggen.
Zo gebruikt u hem
- Stekker controleren: Zoek de ronde 12-pins aansluiting bij het motorblok.
- Aansluiten: Zet de JDC504A vast met de koppelring.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies Deutz en de motorserie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. Deutz levert zijn motoren als losse aandrijving, dus de motorserie bepaalt welke kabel u nodig heeft en niet het merk van de machine. Onderstaande series voert Jaltest in de dekking; welke stekker er op uw motor zit, ziet u aan het penveld van de aansluiting.
Deutz:
- 1015-serie: BF6M 1015 C en BF8M 1015 CP.
- 2012- en 2013-serie: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 en de TCD 2012/2013 L04 en L06.
- TCD-serie compact: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 en 7.8, plus de TD- en TTCD-varianten.
- TCD-serie zwaar: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 en 18.0 en de V-motoren TCD 2015 V08 en TCD 2016 V16.
- Gasmotoren: G 2.2 en G 2.9.
Toepassing:
- Ingebouwd in: Landbouw-, bouw- en hefmachines en stationaire opstellingen.
Verpakkingsinhoud
- 1x Jaltest (JDC504A) | Deutz 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Τεχνικά χαρακτηριστικά
Γενικά
- Η μάρκα του καλωδίου ή του αντάπτορα. Συχνά πρέπει να αντιστοιχεί στη μάρκα του διαγνωστικού σας.Μάρκα
- Jaltest
- Ο τύπος του προϊόντος: μεμονωμένο καλώδιο μετατροπής, αντάπτορας χωρίς καλώδιο ή πλήρες σετ.Τύπος προϊόντος
- Καλώδιο μετατροπής
- Σε ποιους τύπους οχημάτων ή μηχανημάτων μπορείτε να χρησιμοποιήσετε το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στις εργασίες του συνεργείου σας.Τύποι οχημάτων
- Γεωργικό μηχάνημα
- Μηχάνημα έργων
- Εσωτερική διακίνηση
Συμβατότητα
- Με ποια μάρκα διαγνωστικού λειτουργεί το καλώδιο. Ένα καλώδιο μιας μάρκας συνήθως δεν ταιριάζει σε διαγνωστικό άλλης μάρκας.Συμβατό διαγνωστικό
- Jaltest
- Σε ποια έκδοση της διεπαφής Jaltest Link ταιριάζει το καλώδιο. Ορισμένα καλώδια λειτουργούν μόνο με την πιο πρόσφατη V9.Έκδοση Jaltest Link
- Link V8.1
- Link V9
- Ποια μονάδα Jaltest χρειάζεστε για να χρησιμοποιήσετε το καλώδιο. Χωρίς την κατάλληλη άδεια το καλώδιο δεν λειτουργεί.Μονάδα λογισμικού Jaltest
- AGV γεωργία
- OHW μηχανήματα έργων
- MHE εσωτερική διακίνηση
Συνδέσεις
- Ο σύνδεσμος που συνδέεται στη διαγνωστική θύρα του οχήματος ή του μηχανήματος. Πρέπει να ταιριάζει απόλυτα.Σύνδεση πλευράς οχήματος
- Στρογγυλός αρσενικός σύνδεσμος Amphenol 12 ακροδεκτών
- Ο σύνδεσμος στην πλευρά του διαγνωστικού ή της διεπαφής σας. Συνήθως σύνδεσμος OBD2 16 ακίδων.Σύνδεση πλευράς συσκευής
- OBD2 16 ακίδων
Λειτουργίες διάγνωσης
- Βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλαβών.Προβολή δεδομένων σε πραγματικό χρόνο
- Ναι
Διαστάσεις και βάρος
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο προσφέρει μεγαλύτερη ευελιξία σε θύρα που είναι δύσκολα προσβάσιμη.Μήκος καλωδίου
- 30 cm
- Αριθμός αναφοράς
- JDC504A
Άλλα χαρακτηριστικά
- Toepassing
- Deutz-motoren met 12-pins diagnoseaansluiting
- Lengte
- 28 - 30 cm
- Regeleenheden
- EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 en EMR4 - EDC 17 CV52 (motorregeling)
- Segment
- Verbrandingsmotor
- Jaltest-module
- Jaltest AGV (landbouw), Jaltest OHW (bouw- en terreinmachines) en Jaltest MHE (intern transport en heftrucks)
- Onderdeel van kabelset
- AGV-kabelset (70002003), OHW-kabelset compleet (70002026), OHW-kabelset basis (70002030) en MHE-kabelset hefplatforms en verreikers (70002028)
- Nodig om te gebruiken
- Jaltest Link V8.1 of V9
