Jaltest  |  SKU: JDC545A

Jaltest (JDC545A) | Καλώδιο προσαρμογής Doosan 14-ακίδων OBD – 16-ακίδων OBD2 | Μηχανήματα εδάφους και κατασκευών

€304,95 με ΦΠΑ
€252,02 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

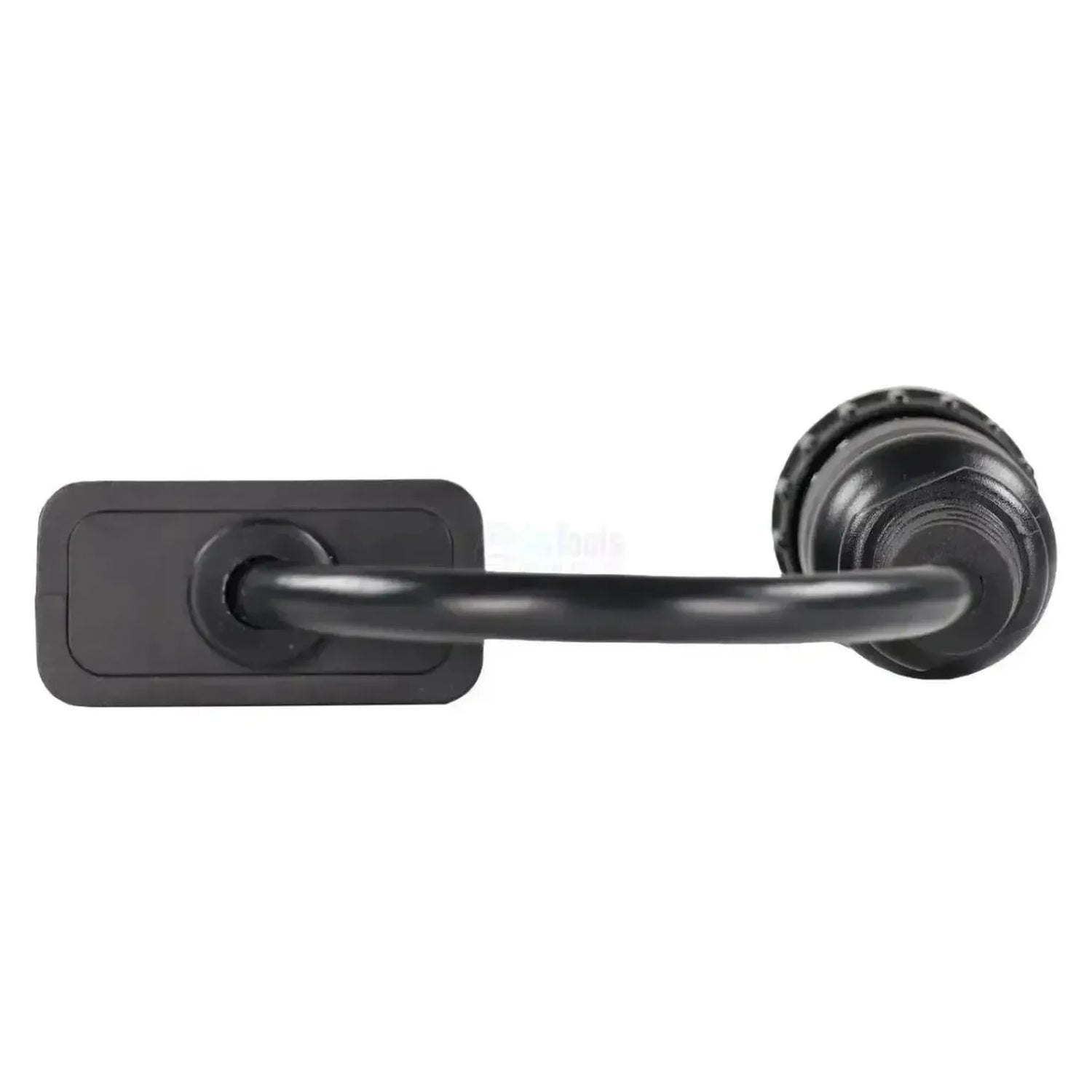

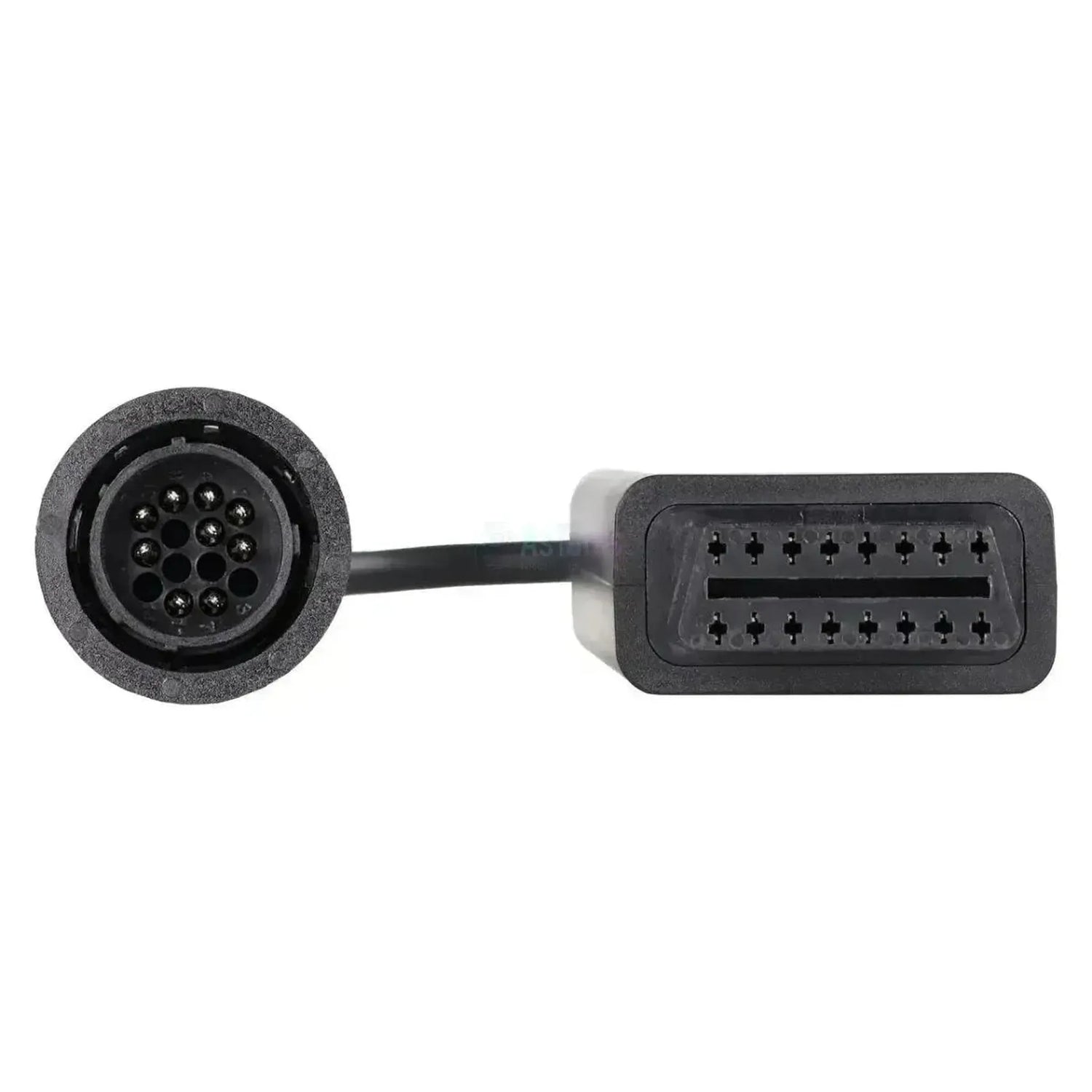

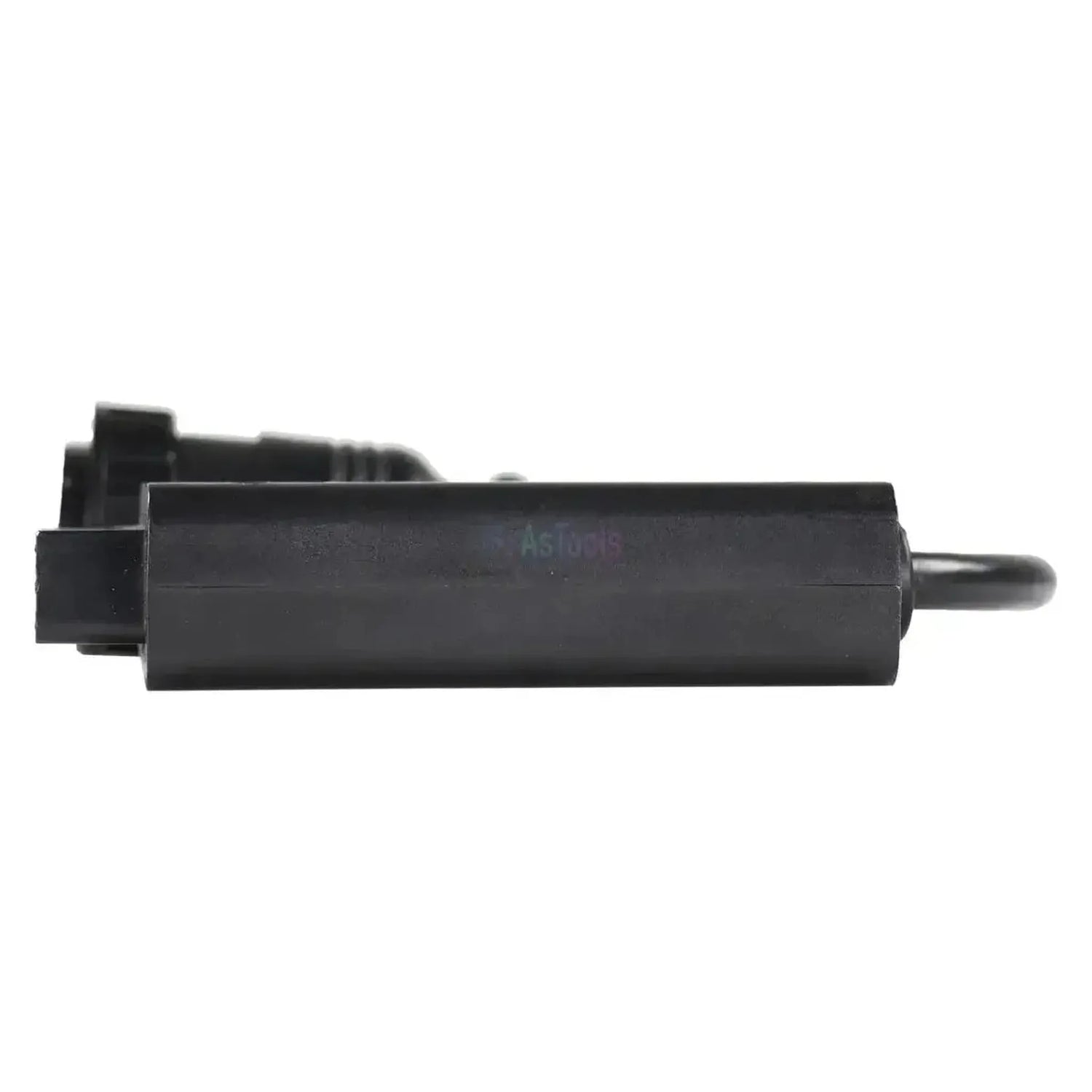

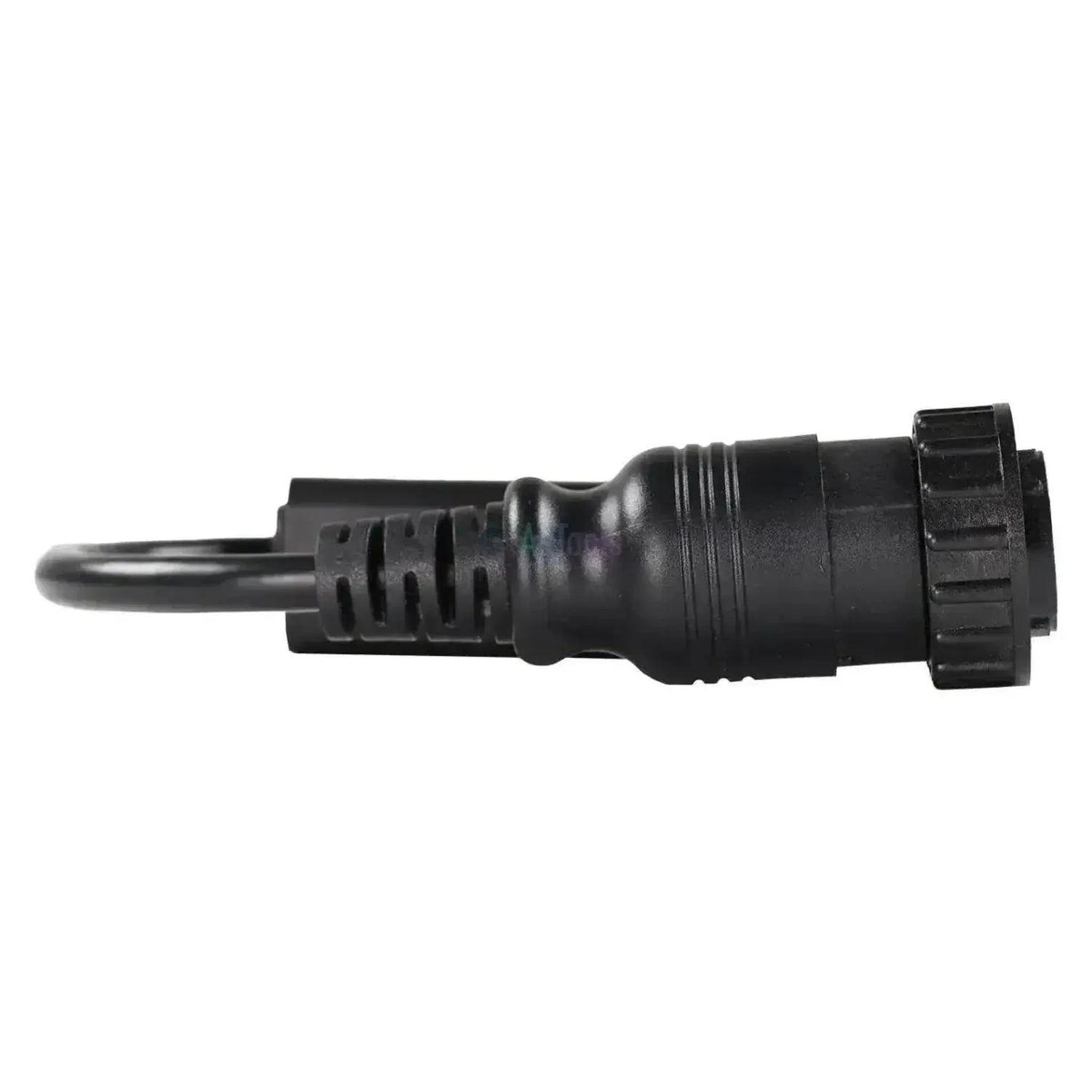

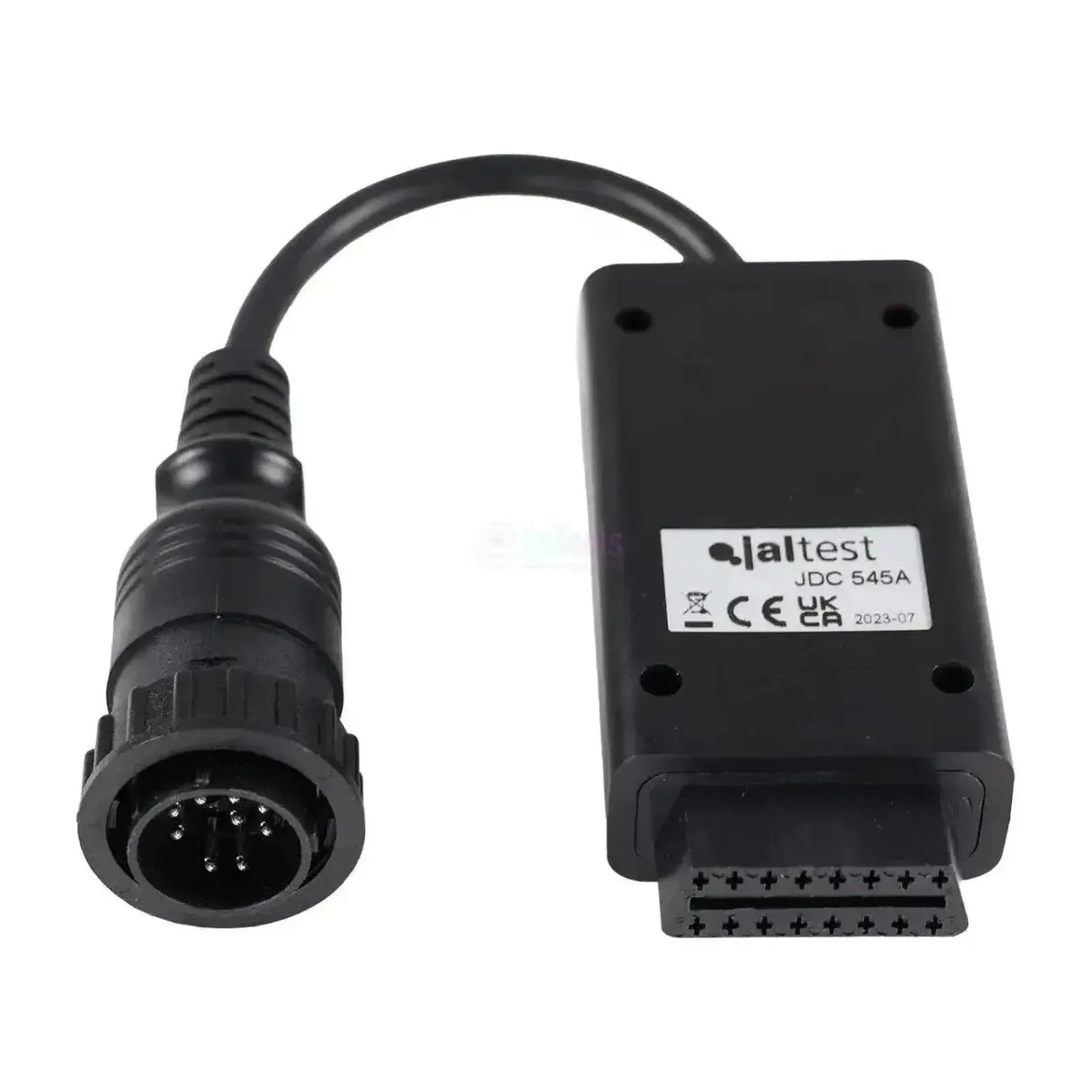

De Jaltest JDC545A verbindt de 14-pins diagnoseaansluiting van Doosan-grondverzetmachines met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde zwarte kunststofstekker met een geribbelde koppelring, bajonetnokken op de rand en mannelijke pennen. Het snoer meet 28 tot 30 cm en draagt halverwege het zwarte huisblok met de OBD2-koppeling.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer E-EPOS, de motorregelingen EMS XPI en DL06/DL08 en de nabehandelingsregelingen EEC en EEC3. Onderhoudsgegevens staan bij de motor- en nabehandelingsregelingen, aanvullende acties alleen bij de EMS XPI. De kabel hoort bij de Jaltest Link V8.1 en valt onder Jaltest OHW (bouw- en terreinmachines).

PLUSPUNTEN

✔Bereikt E-EPOS, de centrale machinecomputer die motor en hydrauliek op elkaar afstemt.
✔Ondersteunt de EMS XPI-motorregeling met commonrail-inspuiting, inclusief aanvullende acties.
✔Geeft toegang tot de EEC- en EEC3-regelingen van de SCR-nabehandeling, met onderhoudsgegevens.
✔Eén kabel over de hele machinelijn: DX-graafmachines, DL-wielladers en DA-knikdumpers.

AANDACHTSPUNTEN

✕Bij E-EPOS staan geen onderhoudsgegevens in de dekking, en aanvullende acties zijn er niet bij de DL06/DL08-motorregeling.
✕Alleen voor de ronde 14-pins machineaansluiting; de 6-pins aansluiting op een losse Doosan DL03-motor loopt via de JDC547A.
✕Deze uitvoering hoort bij de Jaltest Link V8.1 en niet bij de V9.
✕Voor gebruik zijn een Jaltest Link V8.1 en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de machinecomputer, de motorregeling en de uitlaatgasnabehandeling van de Doosan-machine. Welke eenheden aanwezig zijn, verschilt per serie en uitvoering; onderstaande eenheden komen uit de Doosan-dekking.

Regeleenheden die u kunt benaderen

  • E-EPOS: Machinecomputer, motor en hydrauliek.
  • EMS XPI: Motorregeling, commonrail.
  • DL06/DL08 (CAN): Motorregeling Tier 4 en Stage IV.
  • EEC: SCR-nabehandeling met AdBlue.
  • EEC3: Nieuwere nabehandelingsregeling.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoudsgegevens: Bij motor en nabehandeling.
  • Aanvullende acties: Bij de EMS XPI-motorregeling.

Zo gebruikt u hem

  1. Aansluiting zoeken: Achter de stoel, op of achter het motorblok.
  2. Aansluiten: Draai de JDC545A op de ronde bus vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link V8.1.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Doosan, de serie en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Doosan-machine met de ronde 14-pins diagnoseaansluiting, zodat dezelfde stekker over meerdere machinegeneraties terugkomt. Onderstaande series voert Jaltest OHW in de dekking.

Doosan:

  • DX200, DX300, DX400 en DX500 Series: Rupsgraafmachines.
  • DX200W Series: Mobiele graafmachine.
  • DL200 en DL300 Series: Wielladers.
  • DA30 Series: Knikdumper.
💡
Goed om te weten: De aansluiting zit afhankelijk van het model achter de bestuurdersstoel, op het motorblok of aan de achterzijde van de motor. U herkent haar aan de ronde bus met bajonetsluiting en veertien penposities. De zespolige aansluiting op een losse Doosan DL03-motor hoort bij de JDC547A. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC545A) | Doosan 14-pins OBD - 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • OHW μηχανήματα έργων
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα έργων και εκτός

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 14 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης
Αν μπορείτε να εκτελείτε πρόσθετες διαδικασίες που προσφέρει η Jaltest ανά μονάδα ελέγχου, όπως τεστ ή διαδικασίες εκμάθησης.Πρόσθετες διαδικασίες

Χρήση

Αριθμός αναφοράς
JDC545A
Μονάδες ελέγχου
E-EPOS, EMS XPI και DL06/DL08, EEC και EEC3

Άλλα χαρακτηριστικά

Toepassing
Doosan graafmachines, wielladers en knikdumpers
Segment
Terrein- en Bouwmachine
Nodig om te gebruiken
Jaltest Link V8.1 met licentie Jaltest OHW
