Jaltest  |  SKU: JDC558A

Jaltest (JDC558A) | Καλώδιο Προσαρμογής Genie 5-ακίδων OBD – 16-ακίδων OBD2 | Ανυψωτικά και Ανυψωτικά Συστήματα

€114,95 με ΦΠΑ
€95,00 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

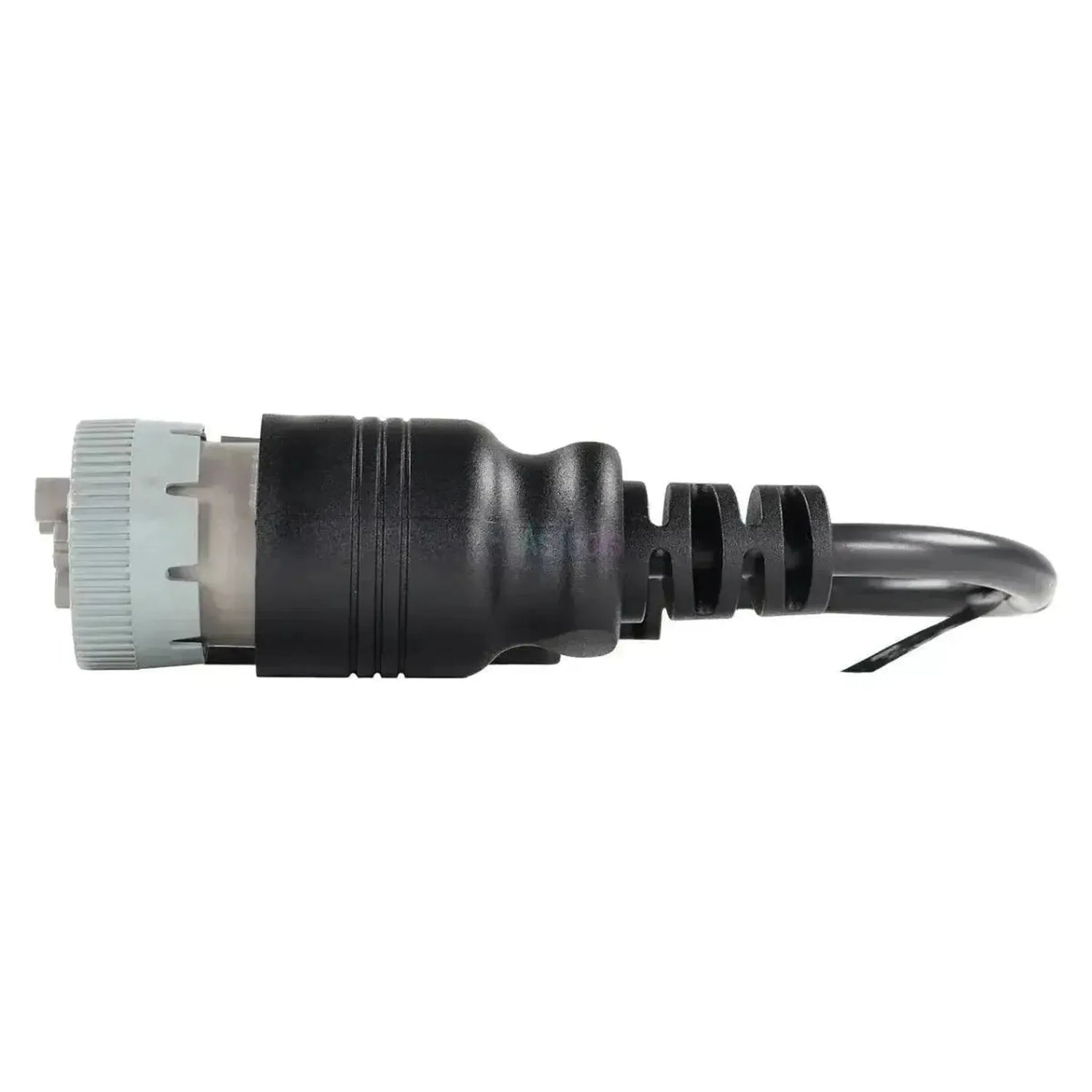

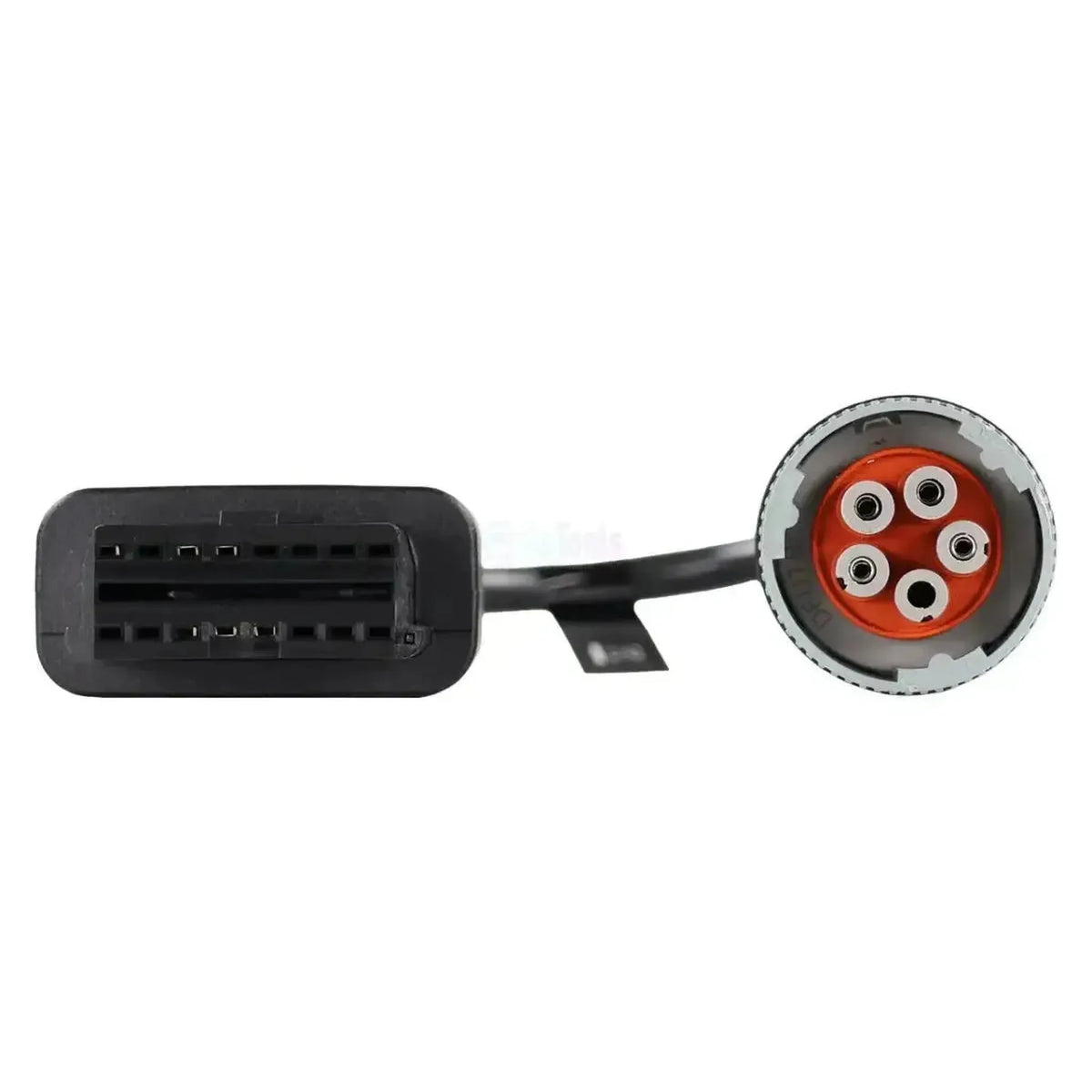

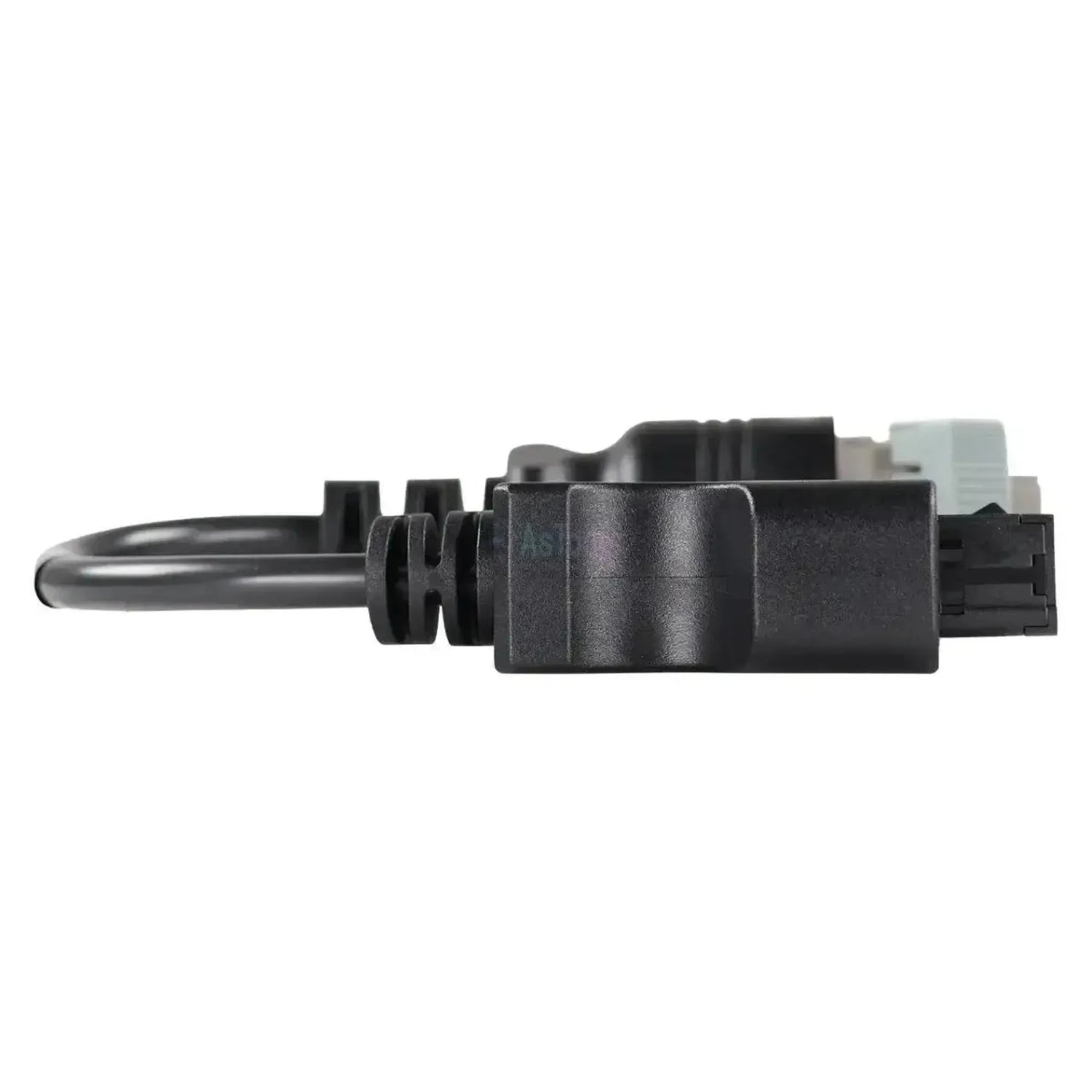

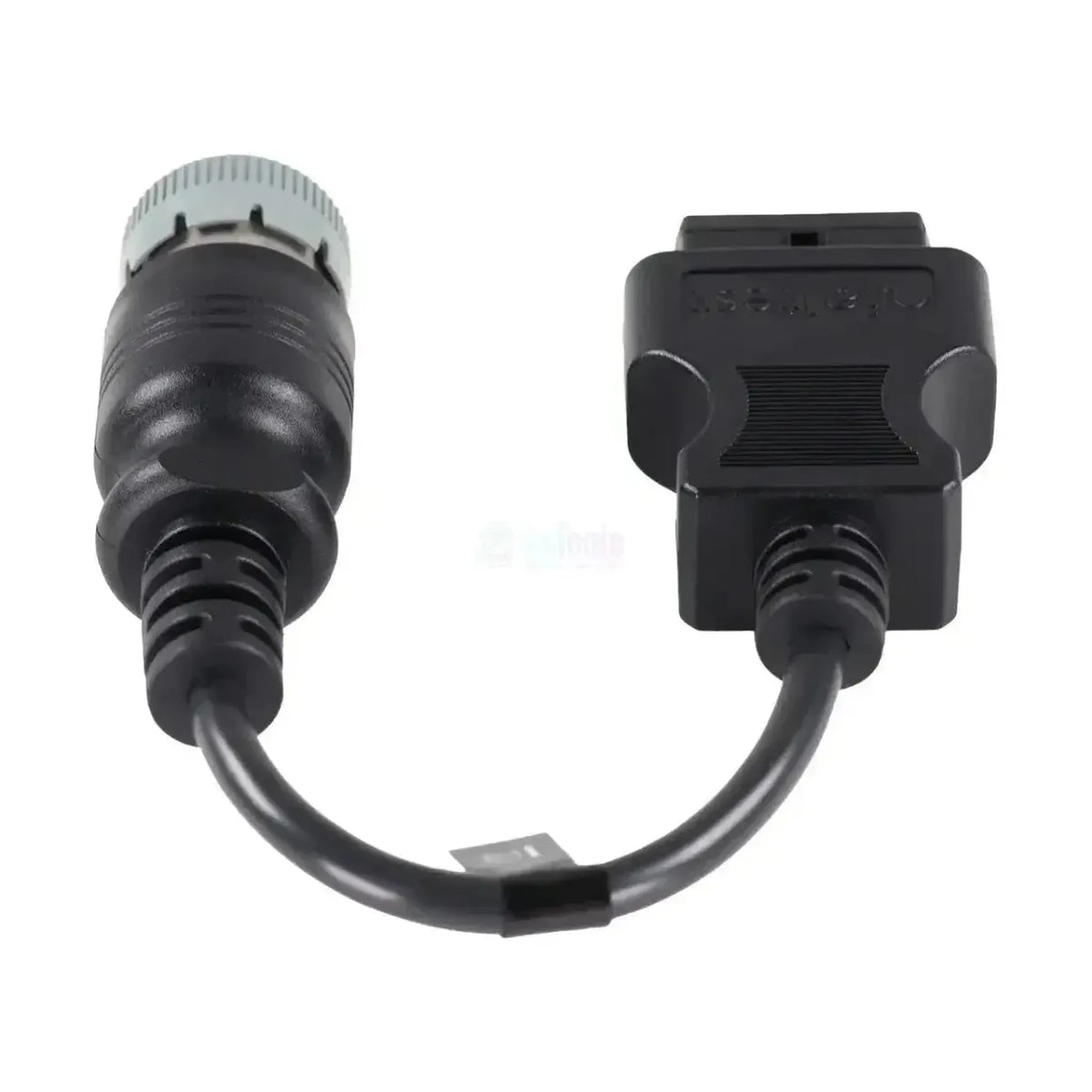

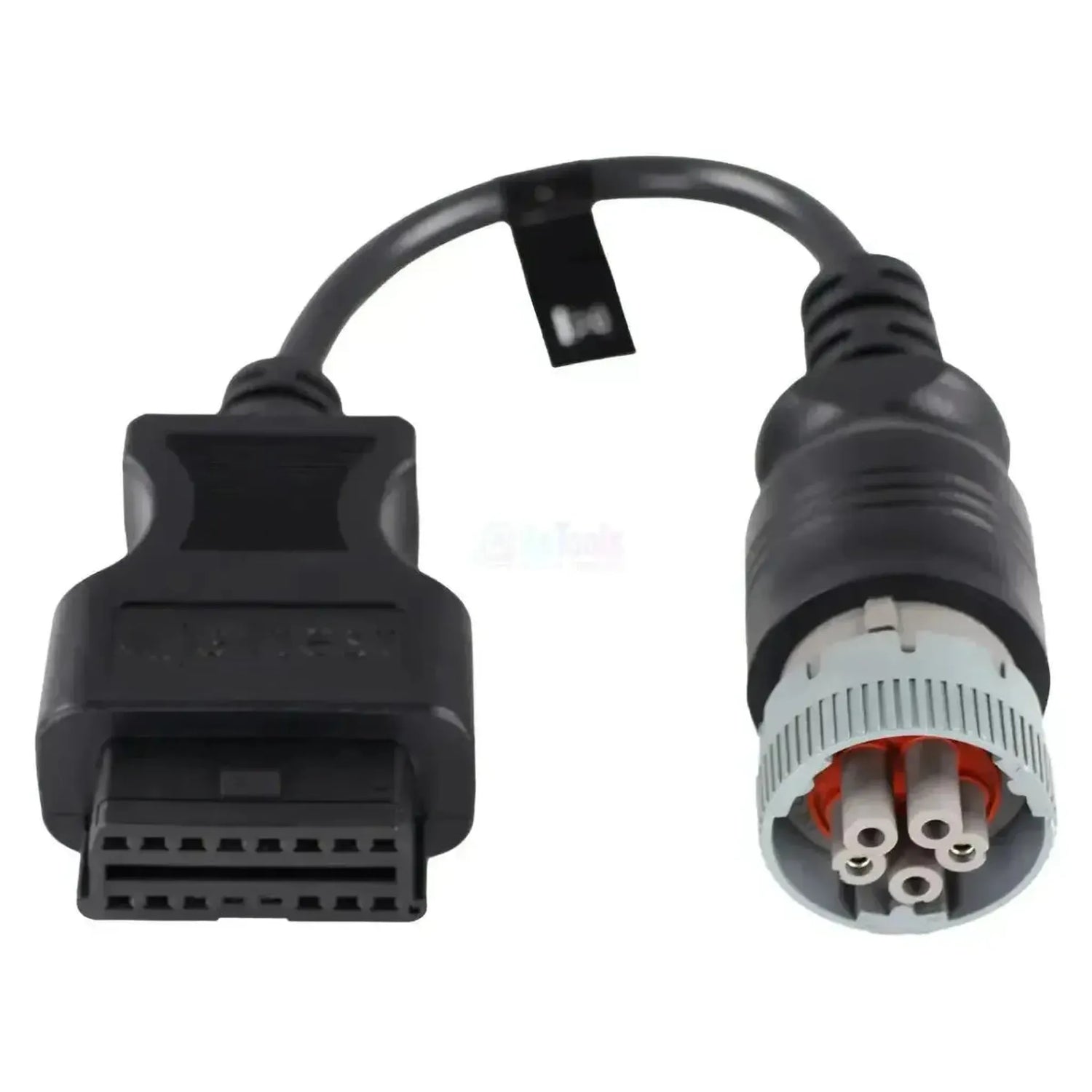

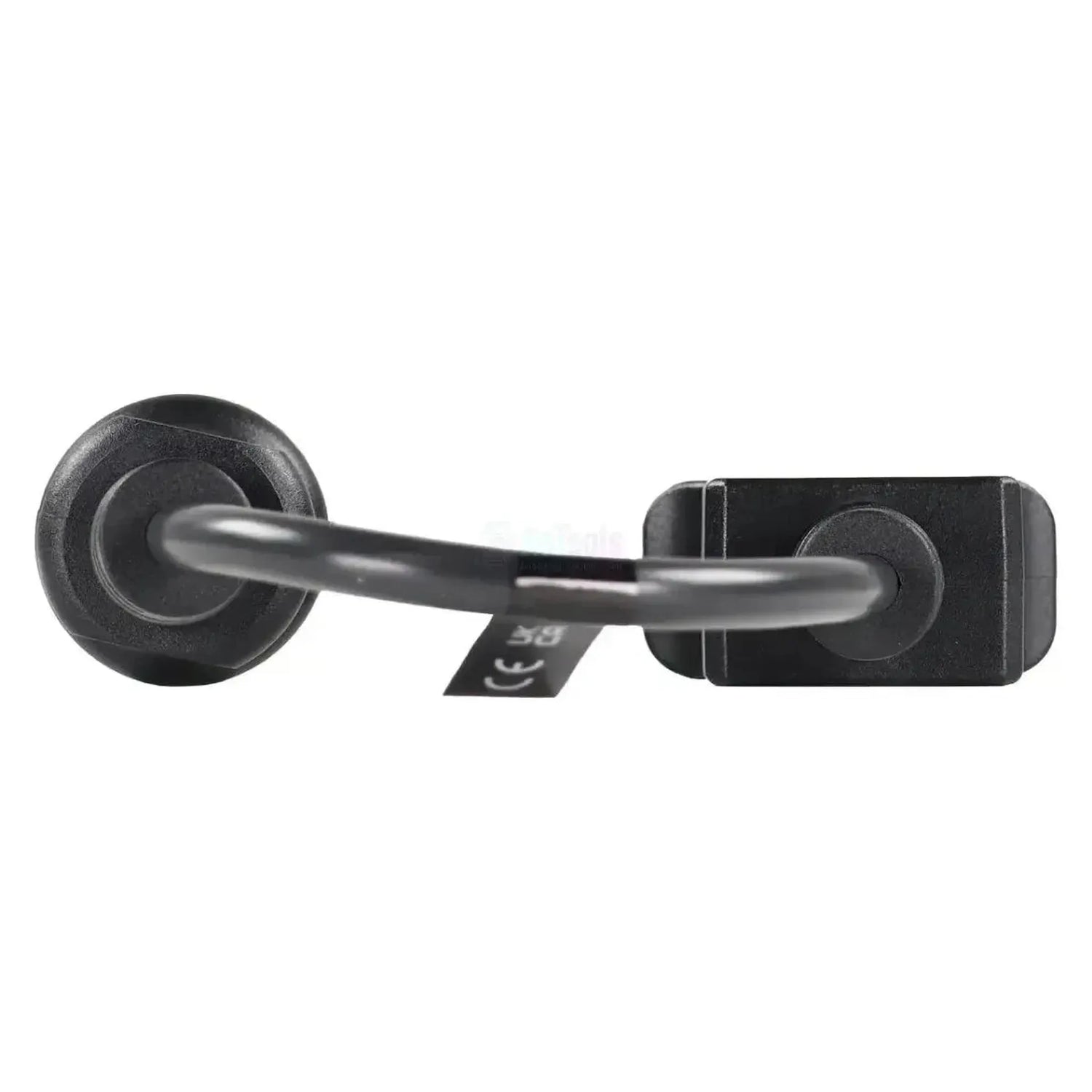

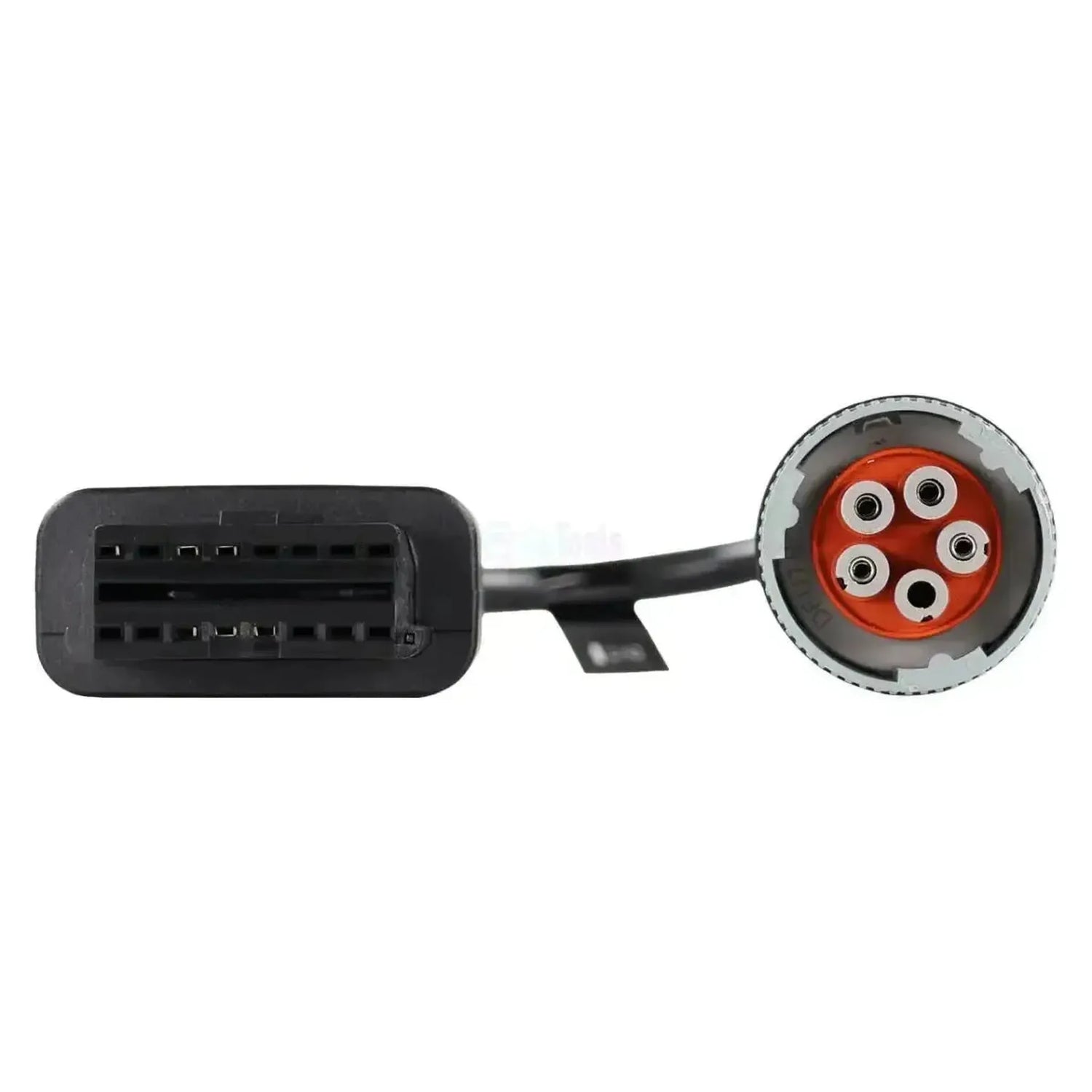

De Jaltest JDC558A brengt de 5-pins diagnoseaansluiting van Genie-hoogwerkers, schaarhoogwerkers en verreikers over op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een ronde Deutsch-connector met een grijze getande koppelring, een rode afdichting en vijf grijze contactbussen; de merknaam staat in de grijze kunststof gegoten. Het snoer is 30 cm lang en loopt recht de stekker in.

Met de kabel aangesloten bereikt de Jaltest-software de machinecomputer MCM en de motorregeling die in de machine zit. Genie bouwt uiteenlopende motoren in, dus achter dezelfde stekker treft u de Perkins-regelingen 404D/404F en ECM Perkins, de Deutz-regelingen EMR4 (EDC 17 CV52/CV54) en EMR5 (EDC MD1), de E-CDIS van Kubota, de EControls ECM 4G van de benzine- en LPG-uitvoeringen of de 854E van de zwaardere verreikers. Op de S-serie komt het instrumentenpaneel ALC-500 erbij; de kabel werkt met de Jaltest Link V8.1 en V9.

PLUSPUNTEN

✔Bereikt de machinecomputer MCM, de centrale regeleenheid van de Genie-machines.
✔Dekt de uiteenlopende motorregelingen die Genie inbouwt: Perkins, Deutz, Kubota, EControls en de 854E.
✔Op de S-serie telescoophoogwerkers ook het instrumentenpaneel ALC-500.
✔Dezelfde 5-pins Deutsch-stekker op de S-, Z-, GS- en GTH-series, en bruikbaar met Link V8.1 en V9.

AANDACHTSPUNTEN

✕Op de GS-schaarhoogwerkers blijft de dekking bij de machinecomputer MCM; een aparte motorregeling staat daar niet in.
✕Bij de GTH-verreikers is de hydraulieksturing OSD wel opgenomen, maar zonder diagnosefuncties.
✕Welke motorregeling u aantreft, hangt af van de ingebouwde motor en niet van de serie.
✕Alleen voor de ronde 5-pins Genie-aansluiting; andere machinemerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de hoogwerker, schaarhoogwerker of verreiker. Achter de 5-pins aansluiting zit de machinecomputer MCM en, afhankelijk van de ingebouwde motor, een van de motorregelingen hieronder.

Regeleenheden die u kunt benaderen

  • MCM: Machinecomputer.
  • 404D/404F (J1939, PDL): Perkins, kleinere diesels.
  • ECM Perkins: Tier 3 en Stage III A, verreikers.
  • EMR4 - EDC 17 CV52/CV54: Deutz, commonrail.
  • EMR5 - EDC MD1: Deutz, commonrail.
  • E-CDIS: Kubota-motoren.
  • EControls ECM 4G: Benzine en LPG.
  • 854E (J1939): Zwaardere verreikers.
  • ALC-500: Instrumentenpaneel S-serie.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 5-pins stekker bij de onderbediening.
  2. Aansluiten: Steek de JDC558A in en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
  4. Contact aan: Zet het contact van de machine aan.
  5. Uitlezen: Kies Genie en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Genie-machine met de ronde 5-pins Deutsch-aansluiting bij de onderbediening. Hieronder staan de series in de Jaltest MHE-dekking; de exacte plaats van de aansluiting verschilt per serie.

Genie:

  • S-60 Series: Telescoophoogwerker.
  • S-80 Series: Telescoophoogwerker.
  • S-120 Series: Telescoophoogwerker.
  • Z-40 Series: Knikarmhoogwerker.
  • Z-60 Series: Knikarmhoogwerker.
  • Z-80 Series: Knikarmhoogwerker.
  • GS-3200 Series: Schaarhoogwerker.
  • GTH-4000 Series: Verreiker.
💡
Goed om te weten: De 5-pins Deutsch-stekker zit bij de onderbediening en is te herkennen aan de grijze getande koppelring met rode afdichting. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC558A) | Genie 5-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • MHE εσωτερική διακίνηση
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα ανύψωσης

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 5 ακίδων

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης

Χρήση

Σε ποιο σετ καλωδίων Jaltest περιλαμβάνεται επίσης αυτό το καλώδιο. Αν διαθέτετε ήδη το σετ, ίσως έχετε ήδη και αυτό το καλώδιο.Μέρος σετ καλωδίων
Σετ καλωδίων MHE για ανυψωτικά καλαθιού και τηλεσκοπικά
Αριθμός αναφοράς
JDC558A

Άλλα χαρακτηριστικά

Toepassing
Genie hoogwerkers, schaarhoogwerkers en verreikers
Lengte
30 cm
Regeleenheden
MCM, 404D/404F en ECM Perkins, EMR4 - EDC 17 CV52/CV54 en EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E en ALC-500
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Onderdeel van kabelset
MHE-kabelset hoogwerkers en verreikers (70002028)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 met licentie voor Jaltest MHE
