Jaltest | SKU: JDC108A

Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pins OBD - 16-pins OBD2 Καλώδιο σύνδεσης | Ρυμούλκα

Name: Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-pins OBD - 16-pins OBD2 Καλώδιο σύνδεσης | Ρυμούλκα
Brand: Jaltest
SKU: JDC108A
Price: 76.95 EUR
Availability: InStock

€76,95 με ΦΠΑ

€63,60 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

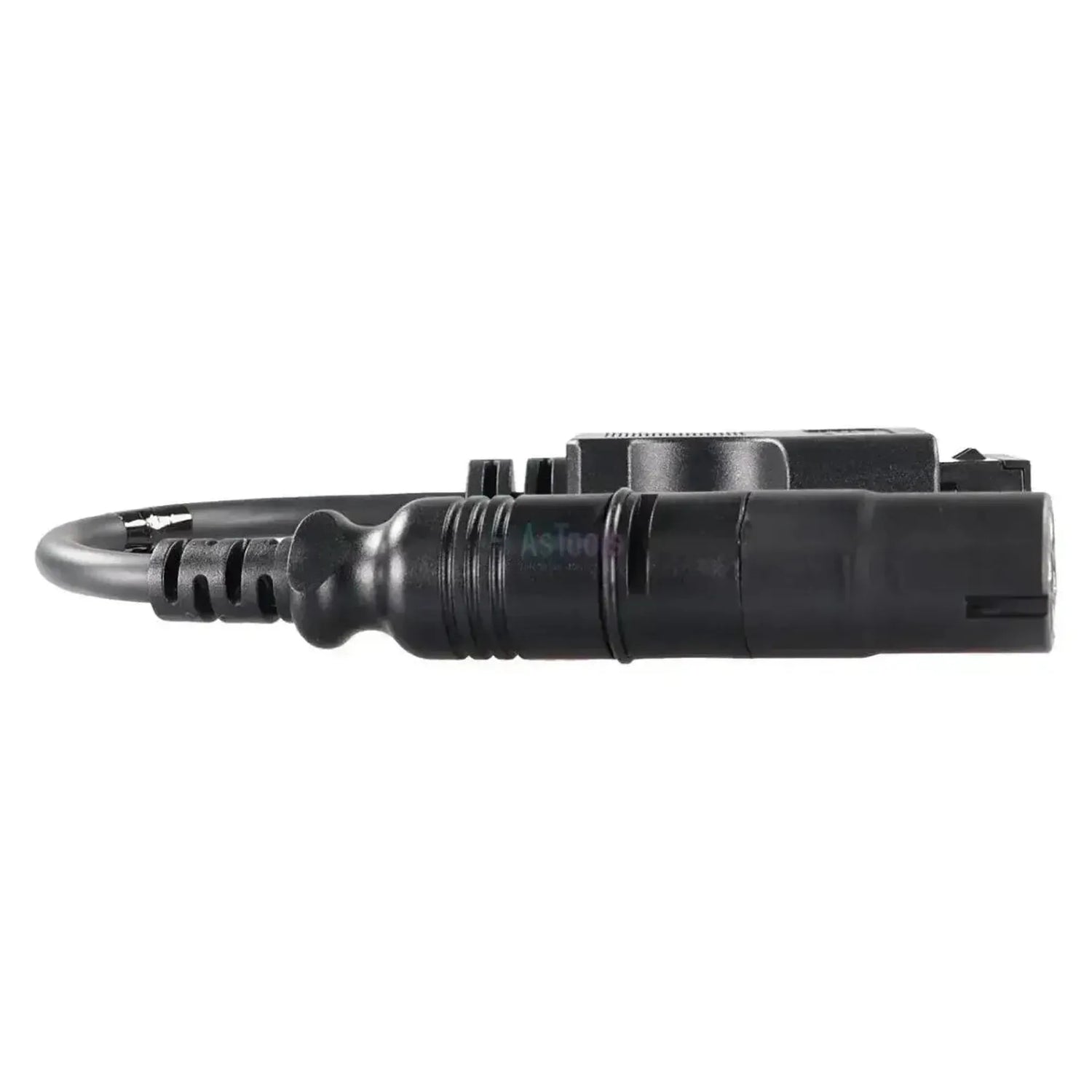

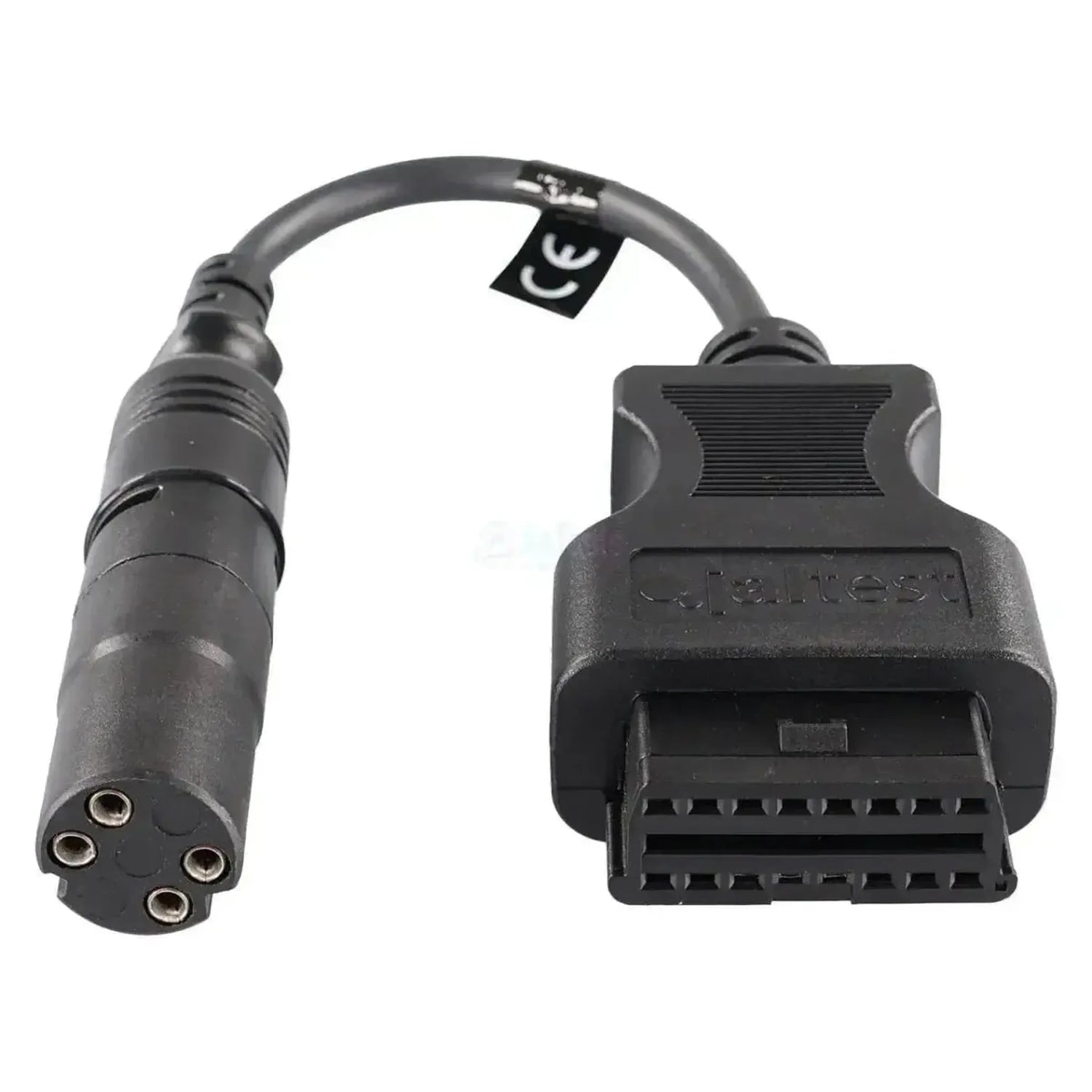

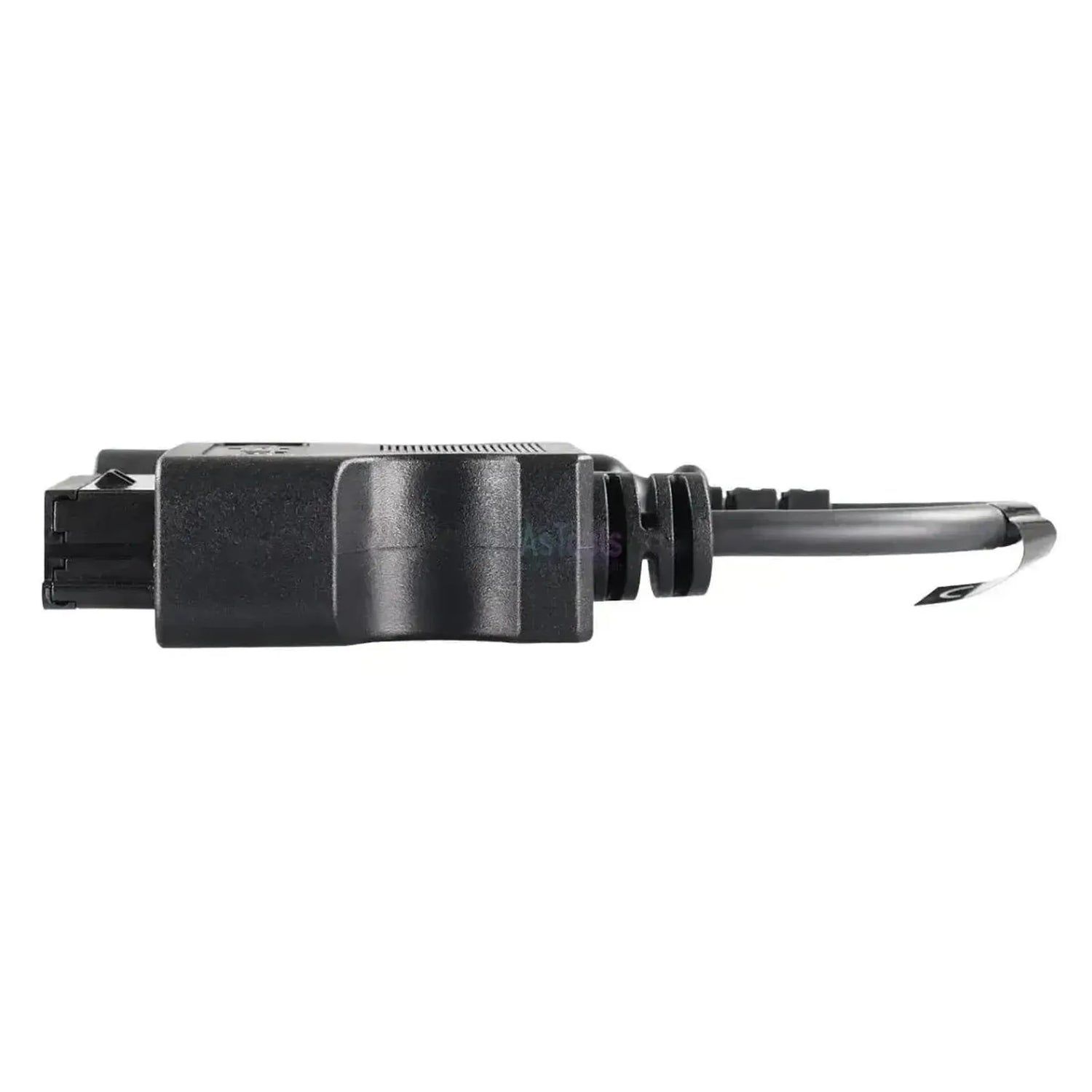

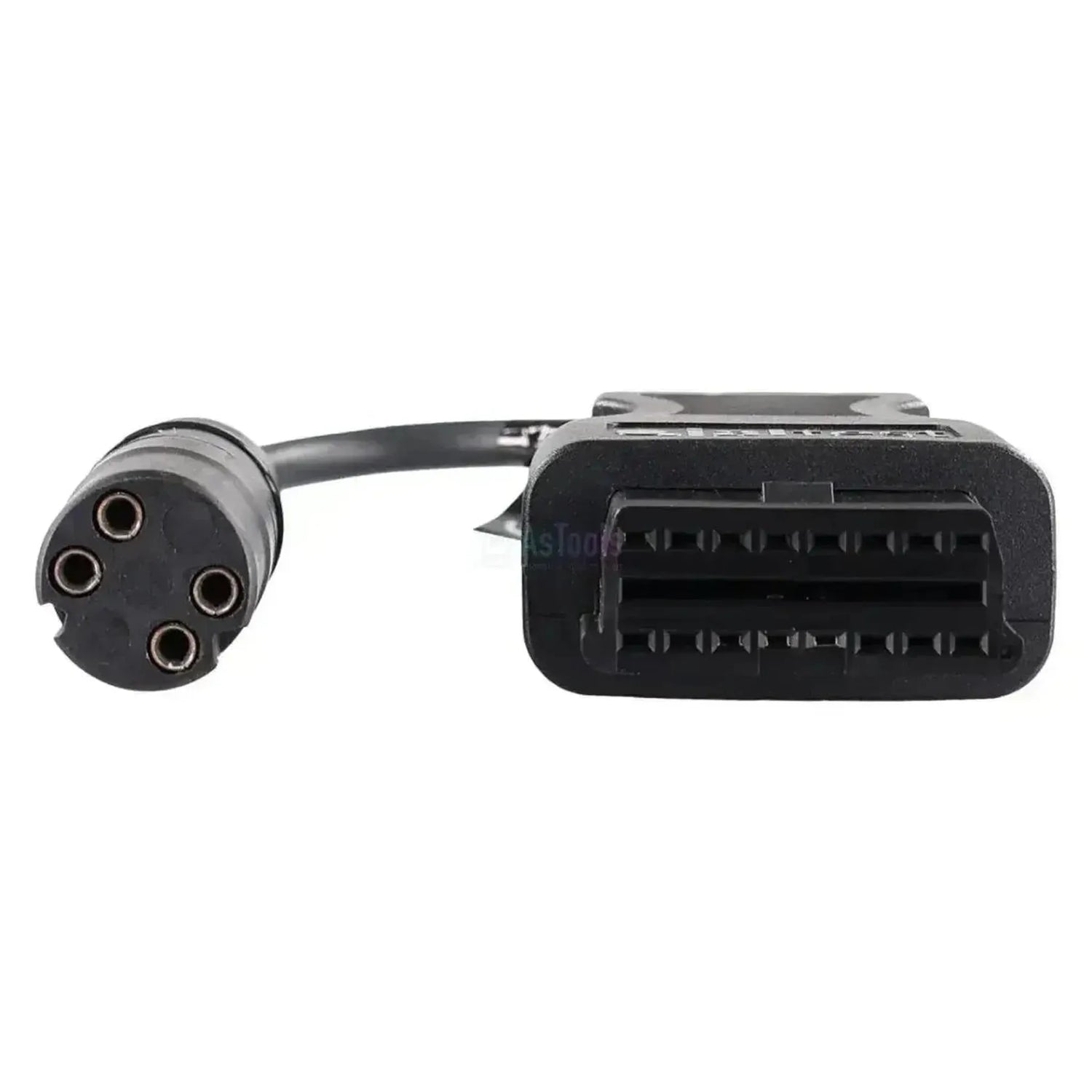

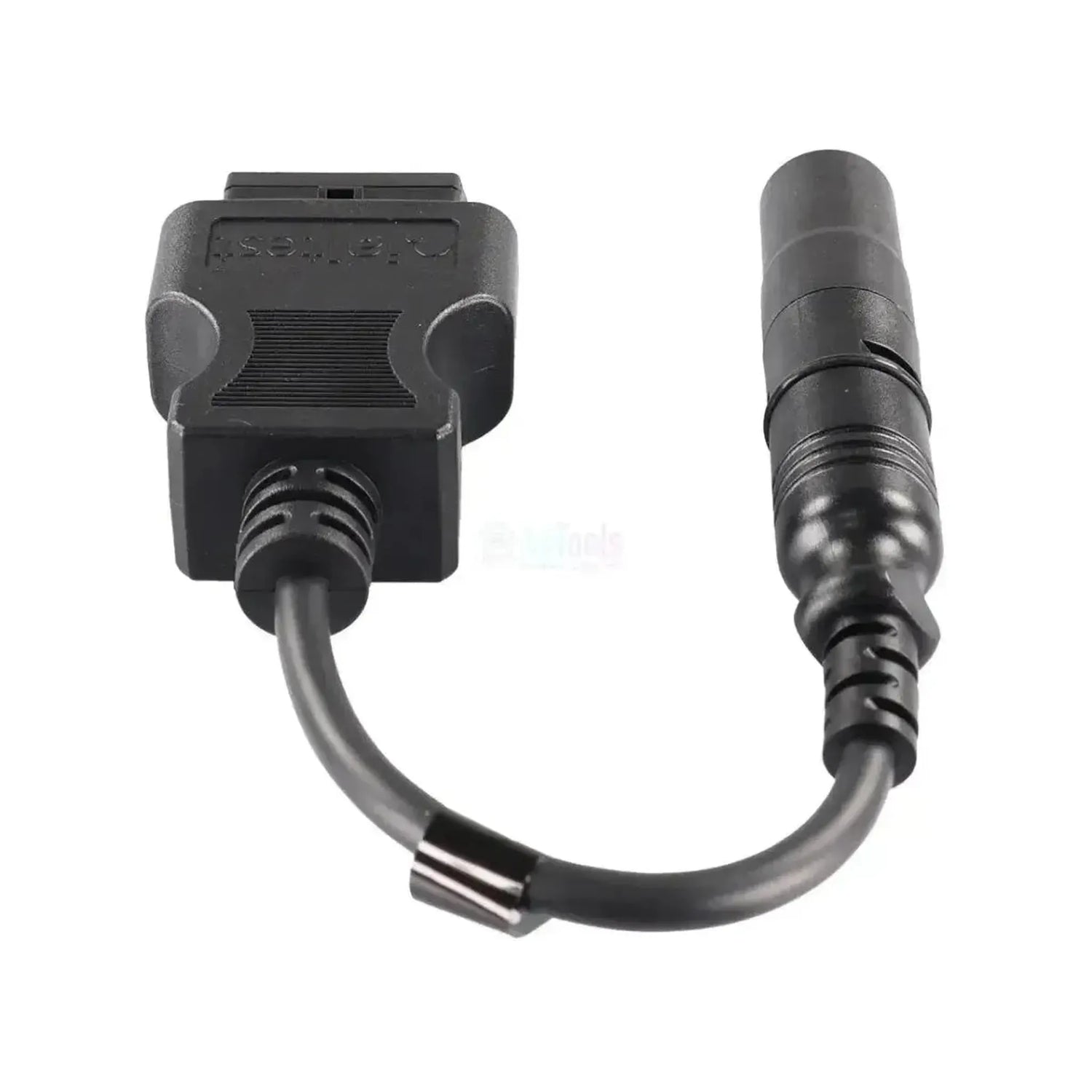

Ο Jaltest JDC108A συνδέει τη διάγνωση με 4 ακίδες των μονάδων ελέγχου Haldex EB+/TRS και TPMS στην είσοδο OBD2 με 16 ακίδες του καλωδίου διάγνωσης Jaltest. Στην πλευρά του ρυμουλκούμενου υπάρχει ένας στρογγυλός μαύρος συνδετήρας με τέσσερις θηλυκές επαφές σε τετράγωνη διάταξη. το ότι πρόκειται για θηλυκές επαφές και όχι αρσενικές είναι ο ταχύτερος τρόπος διάκρισης από το ομοίως 4-επαφο JDC102A. Ο κεφαλής OBD2 είναι ο συνηθισμένος 16-επαφος θηλυκός συνδετήρας που ταιριάζει στο φις του καλωδίου Jaltest. Το καλώδιο έχει μήκος 28 έως 30 cm.

Με αυτή τη σύνδεση, ο εξοπλισμός Jaltest διαγνώζει δύο συστήματα στον ίδιο συνδετήρα. Με EB+/TRS η κάλυψη υπερβαίνει τη διάγνωση: Εκτός από κωδικούς σφάλματος και τιμές μέτρησης, ενεργοποιείτε στοιχεία και ρυθμίζετε παραμέτρους. Με τον έλεγχο πίεσης ελαστικών Haldex TPMS, περιορίζεστε στη διάγνωση κωδικών σφάλματος. Για τα ρυμουλκούμενα δεν υπάρχει ποτέ τυποποιημένη διάγνωση συνδέσμου, γι' αυτό αυτός ο συνδετήρας παραμένει σε χρήση όσο το σύστημα είναι στο δρόμο. Το καλώδιο λειτουργεί με Jaltest Link V8.1 και V9 και περιλαμβάνεται στο ενότητα Jaltest CV.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Δύο συστήματα σε ένα φις: Ο έλεγχος πέδησης EB+/TRS και ο έλεγχος πίεσης ελαστικών Haldex TPMS.

✔Με EB+/TRS η κάλυψη υπερβαίνει τη διάγνωση, με ενεργοποίηση στοιχείων και ρύθμιση παραμέτρων.

✔Οι τέσσερις θηλυκές επαφές σε τετράγωνη διάταξη είναι ορατές στο εξωτερικό, ώστε να μπορείτε να επαληθεύσετε τη σύνδεση πριν παραγγείλετε.

✔Χρησιμοποιήσιμο με Jaltest Link V8.1 και V9 και συμπεριλαμβάνεται στο Σετ καλωδίων ρυμούλκας (70002024).

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Με τον έλεγχο πίεσης ελαστικών TPMS η κάλυψη περιορίζεται στη διάγνωση κωδικών σφάλματος. η ενεργοποίηση και οι παράμετροι δεν περιλαμβάνονται.

✕Μόνο για τη 4-επαφη σύνδεση με θηλυκές επαφές. Η ίδια στρογγυλή μορφή με αρσενικές επαφές αντιστοιχεί στο σύστημα Modular και συνεπώς στο JDC102A.

✕Η εκδοχή Modal χρησιμοποιεί δύο επίπεδα περιβλήματα με 3 επαφές και περιλαμβάνεται στο JDC101A.

✕Τα υπόλοιπα συστήματα Haldex — ABS MODAL, MODULAR/PLC, PLC Select, ITCM, U-ABS, EPV και οι γενιές EB+ — αναφέρονται ως ξεχωριστά συστήματα στην κάλυψη, καθένα με τη δική του σύνδεση.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης, με το λογισμικό Jaltest θα έχετε πρόσβαση σε δύο μονάδες Haldex στο ρυμουλκούμενο: Στον έλεγχο πέδησης και στον έλεγχο πίεσης ελαστικών. Το τι μπορείτε να κάνετε ανά μονάδα διαφέρει σημαντικά, αφού μόνο με EB+/TRS η κάλυψη υπερβαίνει τη διάγνωση. Τα συστήματα παρακάτω προέρχονται από την κάλυψη Haldex του Jaltest, με τις λειτουργίες που διατίθενται για κάθε σύστημα.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

EB+/TRS, έλεγχος πέδησης ρυμουλκούμενου: Ο ηλεκτρονικός έλεγχος πέδησης για τον οποίο δημιουργήθηκε πρωτίστως αυτό το καλώδιο, με κωδικούς σφάλματος, τιμές μέτρησης, ενεργοποίηση και παραμέτρους.
Haldex TPMS, έλεγχος πίεσης ελαστικών: Το σύστημα ελέγχου πίεσης ελαστικών στην ίδια σύνδεση, με μόνο κωδικούς σφάλματος.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφάλματος της ρύθμισης πέδησης και εκκένωση μετά από επισκευή.
Προβολή μετρούμενων τιμών: Οι τρέχουσες τιμές των συνδεδεμένων αισθητήρων, με ειδοποίηση όταν μια τιμή βρίσκεται εκτός εύρους.
Ενεργοποίηση στοιχείων: Ενεργοποίηση άμεσα στοιχείων του ελέγχου EB+/TRS για να ελέγξετε τη λειτουργία τους.
Ρύθμιση παραμέτρων: Διάγνωση και τροποποίηση της διαμόρφωσης του ελέγχου EB+/TRS.
Διάγνωση ελέγχου πίεσης ελαστικών: Ανάκτηση κωδικών σφάλματος του συστήματος Haldex TPMS.

Συμβατά σκάφη και εφαρμογές

Καθοριστικός είναι ο συνδετήρας, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε κάθε ρυμουλκούμενο ή τρέιλερ όπου η μονάδα Haldex EB+/TRS ή ο έλεγχος πίεσης ελαστικών εξέρχεται σε μια στρογγυλή 4-επαφη σύνδεση με θηλυκές επαφές. Για τα ρυμουλκούμενα δεν υπάρχει ποτέ τυποποιημένη διάγνωση συνδέσμου, γι' αυτό αυτή η δομή παραμένει σε χρήση και σε πιο πρόσφατα ρυμουλκά. Η ίδια στρογγυλή μορφή με αρσενικές επαφές αντιστοιχεί στο JDC102A.

Haldex (οριοθέτηση):

EB+/TRS: Ο ηλεκτρονικός έλεγχος πέδησης, με το πλατύτερο εύρος λειτουργιών των δύο.
TPMS: Ο έλεγχος πίεσης ελαστικών στον ίδιο συνδετήρα, περιορισμένος σε κωδικούς σφάλματος.
Κατασκευαστής σασί: Δεν είναι καθοριστικός. το καλώδιο ακολουθεί τη μονάδα Haldex στο σασί.

💡

Καλό να γνωρίζετε: Το JDC102A διαθέτει έναν εξίσου μεγάλο στρογγυλό 4-επαφο συνδετήρα, αλλά περιέχει αρσενικές επαφές αντί για θηλυκές επαφές. επομένως κοιτάξτε τη σύνδεση στο σασί πριν παραγγείλετε: Τέσσερις θηλυκές επαφές σε τετράγωνη διάταξη αντιστοιχούν σε αυτό το καλώδιο.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC108A) | Haldex (EB+/TRS, TPMS) 4-πόλο OBD - 16-πόλο OBD2 Καλώδιο Διασύνδεσης | Ρυμουλκούμενο

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC108A
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Έλεγχος πέδησης Haldex EB+/TRS και έλεγχος πίεσης ελαστικών Haldex (TPMS)
Μήκος	28 έως 30 εκ.
Διεπαφή	Jaltest Link V8.1 και V9
Σύνδεσμος πλευράς οχήματος	OBD με 4 ακίδες (στρογγυλός μαύρος συνδετήρας με τέσσερις θηλυκές επαφές σε τετράγωνη διάταξη)
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	Haldex EB+/TRS (έλεγχος πέδησης) και Haldex TPMS (έλεγχος πίεσης ελαστικών)
Κατηγορία	Ρυμούλκα
Ενότητα Jaltest	Jaltest CV (επαγγελματικά οχήματα)
Μέρος του συνόλου καλωδίων	Σετ καλωδίων ρυμούλκας (70002024)
