Jaltest  |  SKU: JDC568A

Jaltest (JDC568A) | Καλώδιο προσαρμογής Hatz 4-ακίδων OBD – 16-ακίδων OBD2 | Υδραυλικός και ανυψωτικός εξοπλισμός

€138,95 με ΦΠΑ
€114,83 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

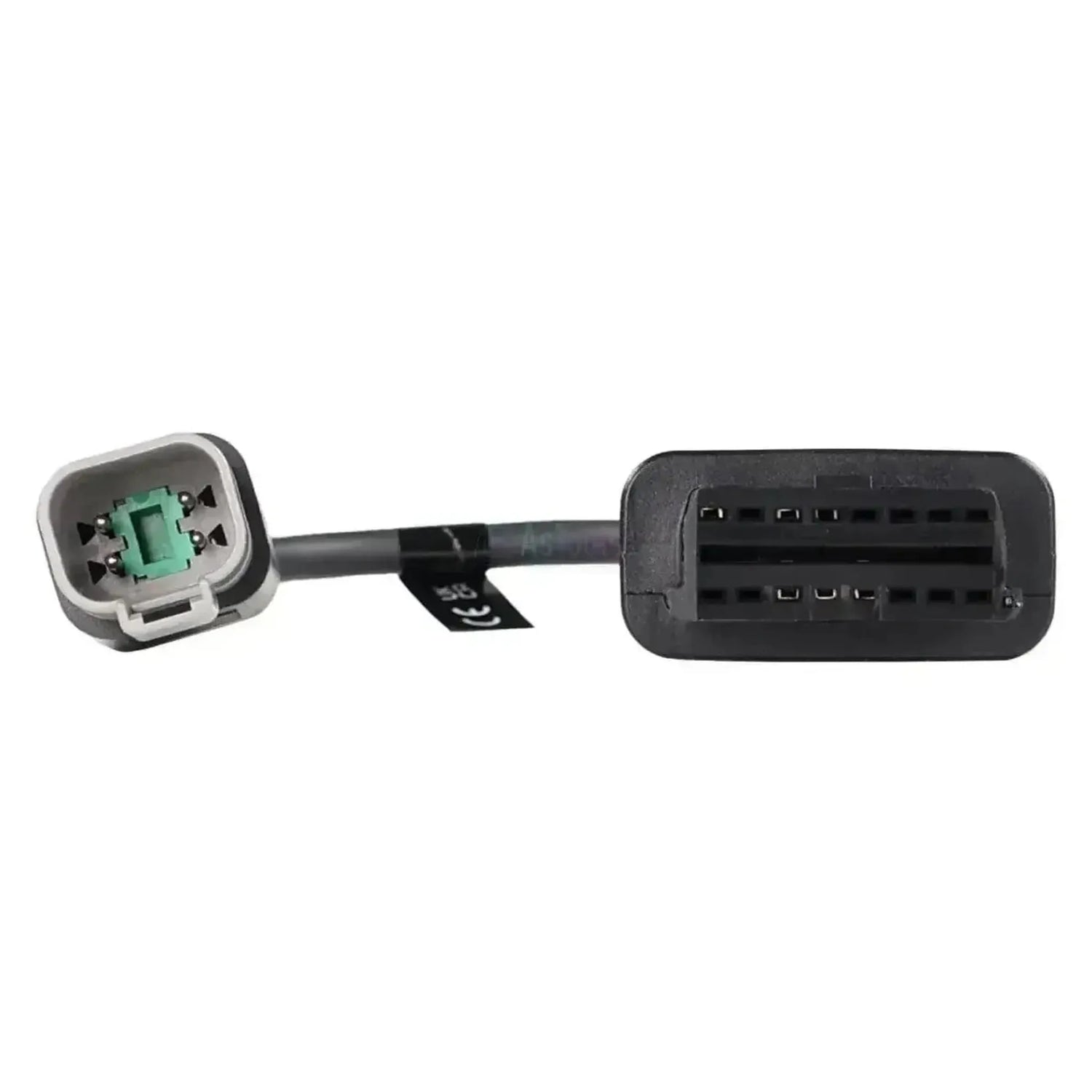

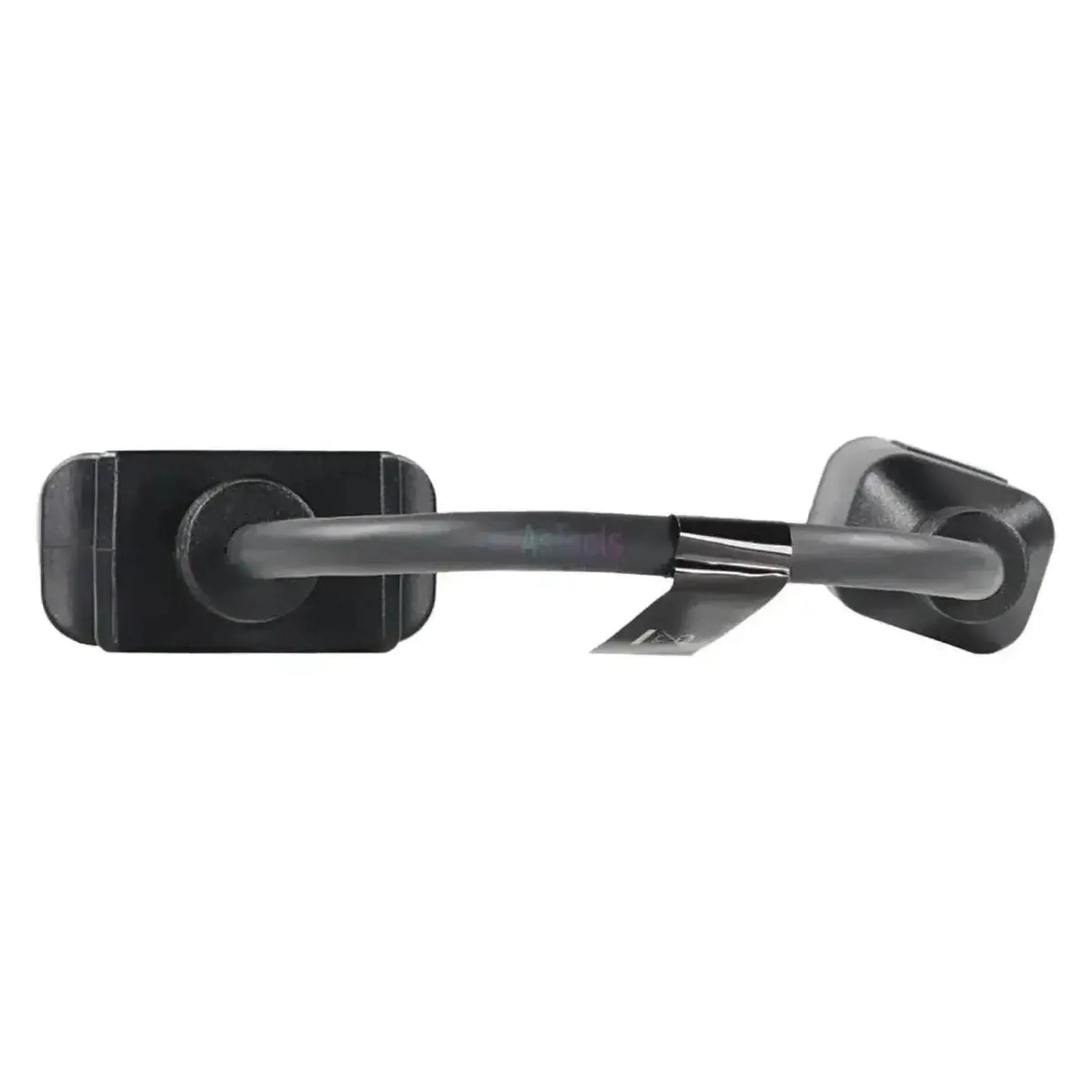

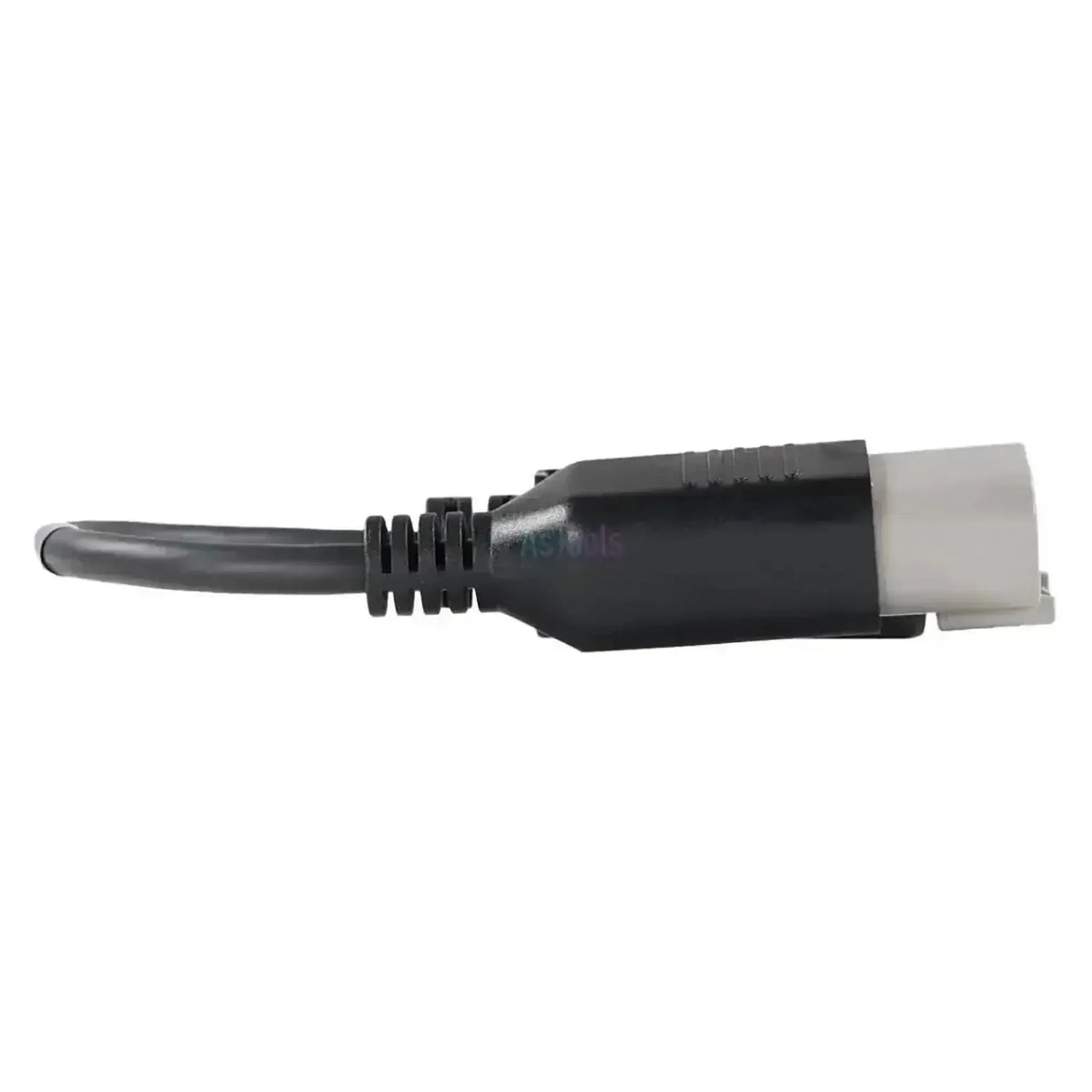

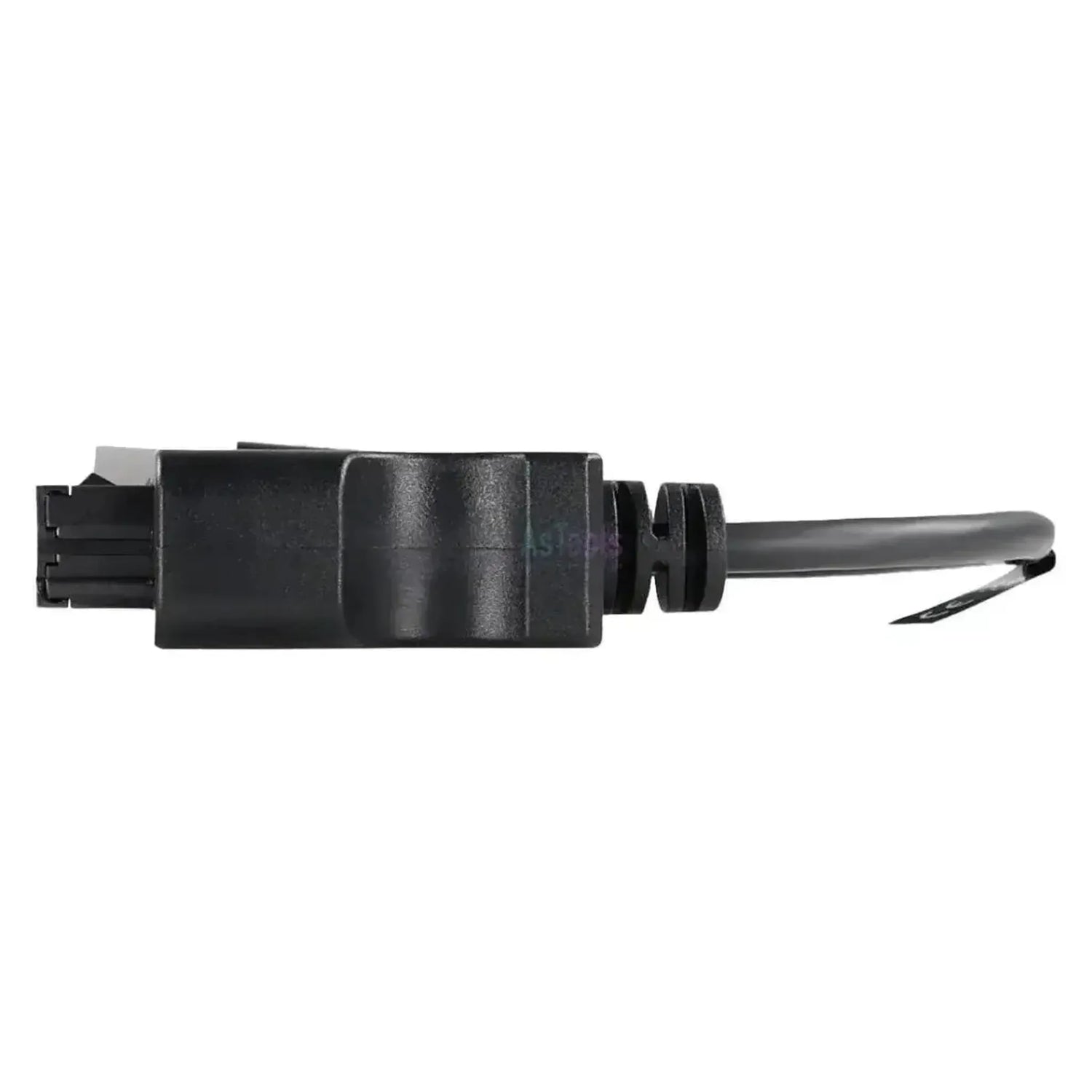

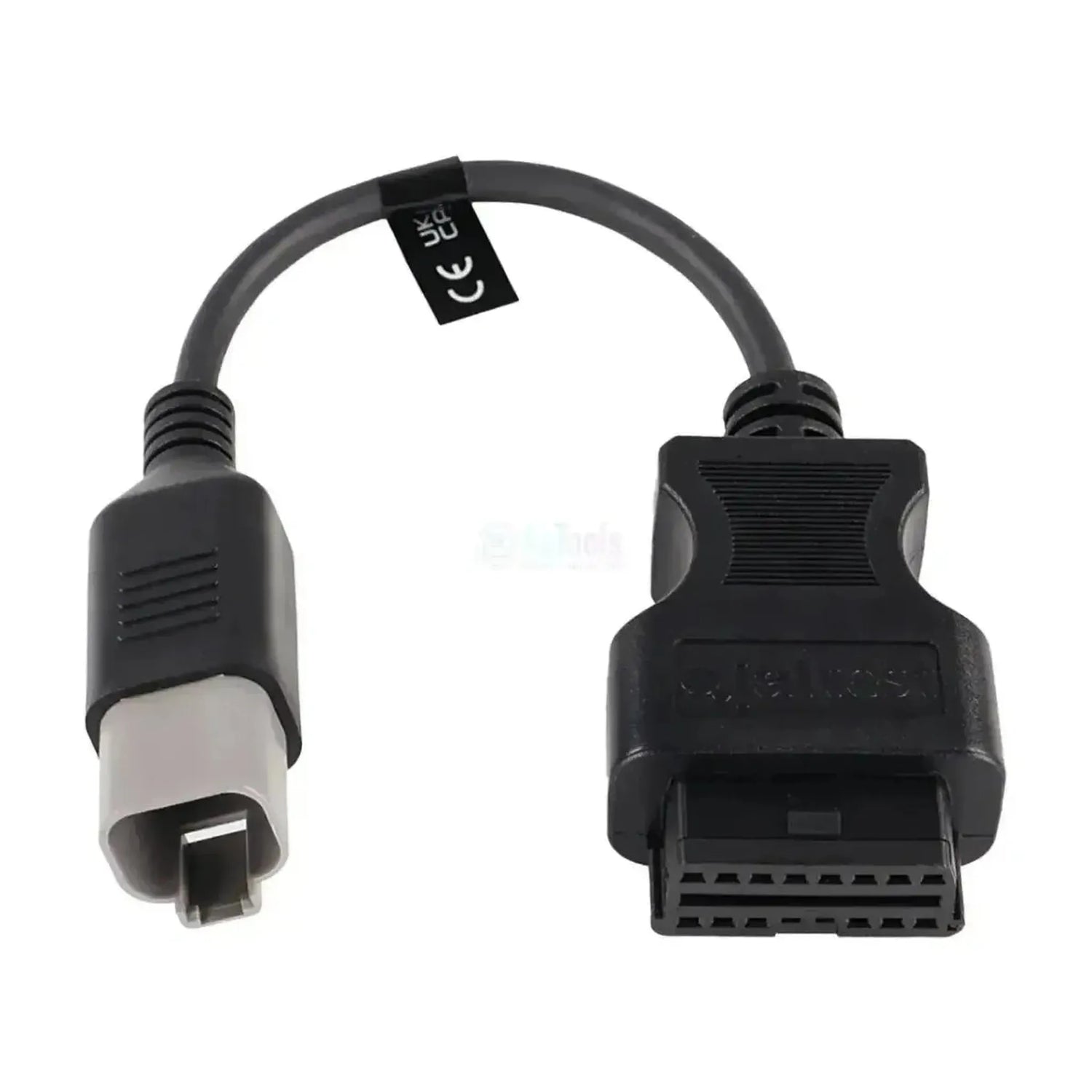

Το Jaltest JDC568A συνδέει τη 4-pin διαγνωστική θύρα των κινητήρων Hatz με την είσοδο 16-pin OBD2 του καλωδίου διάγνωσης Jaltest. Στην πλευρά του μηχανήματος υπάρχει ένα γκρι στεγανό βύσμα με πράσινη βάση ακροδεκτών και τέσσερις ακίδες, με ευθεία είσοδο καλωδίου σε μαύρο περίβλημα· στην πλευρά της διεπαφής, το επίπεδο περίβλημα OBD2. Το καλώδιο έχει μήκος 30 cm.

Το βύσμα ανήκει στον ίδιο τον κινητήρα, όχι στο μηχάνημα στο οποίο είναι ενσωματωμένος. Όταν είναι συνδεδεμένο το καλώδιο, το λογισμικό Jaltest διαβάζει τη διαχείριση του κινητήρα της σειράς H50, με τις δύο μονάδες ελέγχου Bosch EDC 17 C81 και EDC 17 CV54. Και στις δύο καλύπτονται κωδικοί σφάλματος, μετρήσεις και διαστήματα συντήρησης. Το καλώδιο λειτουργεί με τα Jaltest Link V8.1, V8.4 και V9 και εμπίπτει στο Jaltest MHE.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Συνδέεται και με τις δύο μονάδες ελέγχου Hatz που καλύπτει το Jaltest, την EDC 17 C81 και την EDC 17 CV54, με τις ίδιες λειτουργίες και στις δύο.
✔Καλύπτει ολόκληρη τη σειρά H50, από τον τρικύλινδρο 3H50T έως τον τετρακύλινδρο 4H50TICD.
✔Εκτός από κωδικούς σφάλματος και μετρήσεις, και διαστήματα συντήρησης, με αναφορά για τον πελάτη.
✔Λειτουργεί με τα Jaltest Link V8.1, V8.4 και V9, άρα και σε παλαιότερη διεπαφή.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Η κάλυψη είναι προσανατολισμένη στην ανάγνωση· ο έλεγχος εξαρτημάτων, η ρύθμιση παραμέτρων, η βαθμονόμηση, η προειδοποίηση διάγνωσης και οι πρόσθετες ενέργειες δεν περιλαμβάνονται σε αυτές τις μονάδες ελέγχου.
✕Μόνο για το 4-pin βύσμα στον κινητήρα Hatz· οι μονάδες ελέγχου του ίδιου του μηχανήματος έχουν δική τους θύρα και απαιτούν άλλο καλώδιο.
✕Το καλώδιο έχει μήκος 30 cm· αν το μπλοκ είναι ενσωματωμένο βαθιά σε ένα μηχάνημα, εργάζεστε κοντά στο μπλοκ του κινητήρα.
✕Για τη χρήση απαιτούνται ένα Jaltest Link και άδεια για Jaltest MHE· δεν περιλαμβάνονται με το καλώδιο.

Εφαρμογές και λειτουργίες

Το καλώδιο προορίζεται για συνεργεία που συντηρούν μηχανήματα με ενσωματωμένο κινητήρα Hatz H50. Ποια από τις δύο μονάδες ελέγχου θα συναντήσετε εξαρτάται από την εκδοχή του μπλοκ· και οι δύο περιλαμβάνονται στην κάλυψη Jaltest για Hatz.

Μονάδες ελέγχου στις οποίες μπορείτε να έχετε πρόσβαση

  • EDC 17 C81: Διαχείριση κινητήρα Bosch της σειράς H50.
  • EDC 17 CV54: Δεύτερη εκδοχή, ίδιες λειτουργίες.

Τι μπορείτε να κάνετε

  • Κωδικοί σφάλματος: Ανάγνωση, με περιγραφή της βλάβης.
  • Μετρήσεις: Τιμές αισθητήρων, με οριακές τιμές συναγερμού.
  • Συντήρηση: Διαστήματα και εργασίες, με αναφορά.
  • Μονάδα ελέγχου: Ανάκτηση δεδομένων του EDC.

Πώς το χρησιμοποιείτε

  1. Εύρεση θύρας: Εντοπίστε το γκρι 4-pin βύσμα πάνω ή δίπλα στο μπλοκ του κινητήρα.
  2. Σύνδεση: Συνδέστε το JDC568A στη θύρα του κινητήρα.
  3. Σύνδεση Link: Συνδέστε την πλευρά OBD2 στο καλώδιο διάγνωσης του Jaltest Link.
  4. Ενεργοποίηση ρεύματος: Ανοίξτε τον διακόπτη εκκίνησης, χωρίς να ξεκινήσετε τον κινητήρα.
  5. Ανάγνωση: Στο Jaltest MHE επιλέξτε τη μάρκα Hatz και την εκδοχή του κινητήρα.

Συμβατά οχήματα και εφαρμογές

Καθοριστικός είναι ο κινητήρας, όχι το μηχάνημα. Το καλώδιο είναι συμβατό με κάθε κινητήρα Hatz H50 με την 4-pin διαγνωστική θύρα, είτε το μπλοκ είναι ενσωματωμένο σε συμπαγές μηχάνημα, ανυψωτικό μηχάνημα, ηλεκτροπαραγωγό ή άλλο μηχάνημα.

Hatz:

  • Σειρά 3H50: 3H50T, 3H50TI, 3H50TIC και 3H50TICD.
  • Σειρά 4H50: 4H50N, 4H50TI, 4H50TIC και 4H50TICD.
💡
Καλό είναι να γνωρίζετε: Η διαγνωστική θύρα ανήκει στον κινητήρα και βρίσκεται πάνω ή δίπλα στο μπλοκ του κινητήρα, όχι σε σταθερή θέση στο μηχάνημα. Την αναγνωρίζετε από το γκρι στεγανό περίβλημα με την πράσινη βάση ακροδεκτών. Το ίδιο το μηχάνημα μπορεί επιπλέον να έχει δική του θύρα, την οποία προσεγγίζετε με άλλο καλώδιο.

Περιεχόμενο συσκευασίας

  • 1x Jaltest (JDC568A) | Hatz 4-pin OBD – 16-pin OBD2 Καλώδιο προσαρμογής | Ανυψωτικά μηχανήματα

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • MHE εσωτερική διακίνηση
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα ανύψωσης

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V8.4
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 4 ακίδων

Λειτουργίες διάγνωσης

Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης

Χρήση

Αριθμός αναφοράς
JDC568A
Μονάδες ελέγχου
EDC 17 C81 και EDC 17 CV54 (έλεγχος κινητήρα)

Άλλα χαρακτηριστικά

Εφαρμογή
Κινητήρες Hatz H50
Μήκος
30 cm
Απαιτείται για χρήση
Jaltest Link με άδεια για Jaltest MHE
