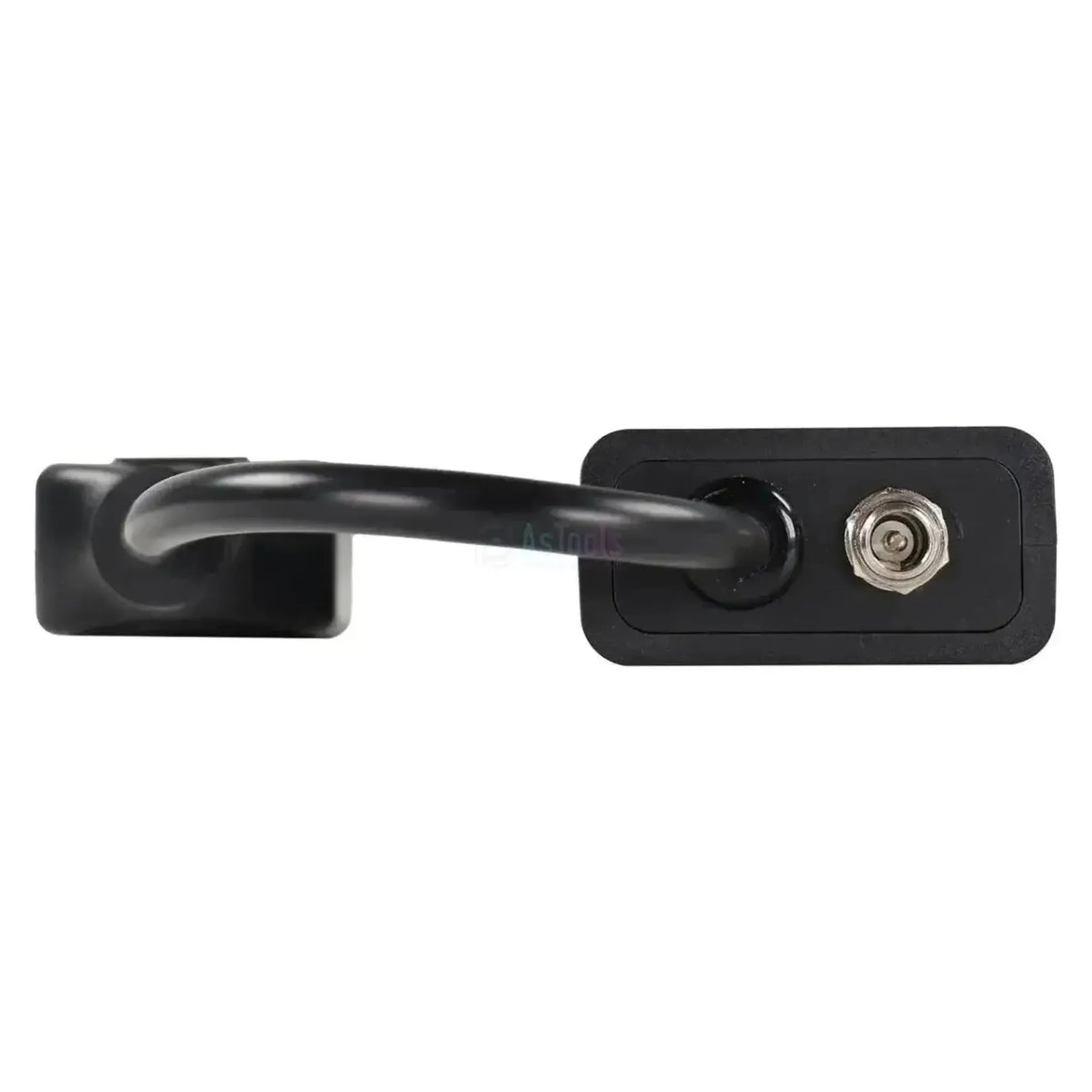

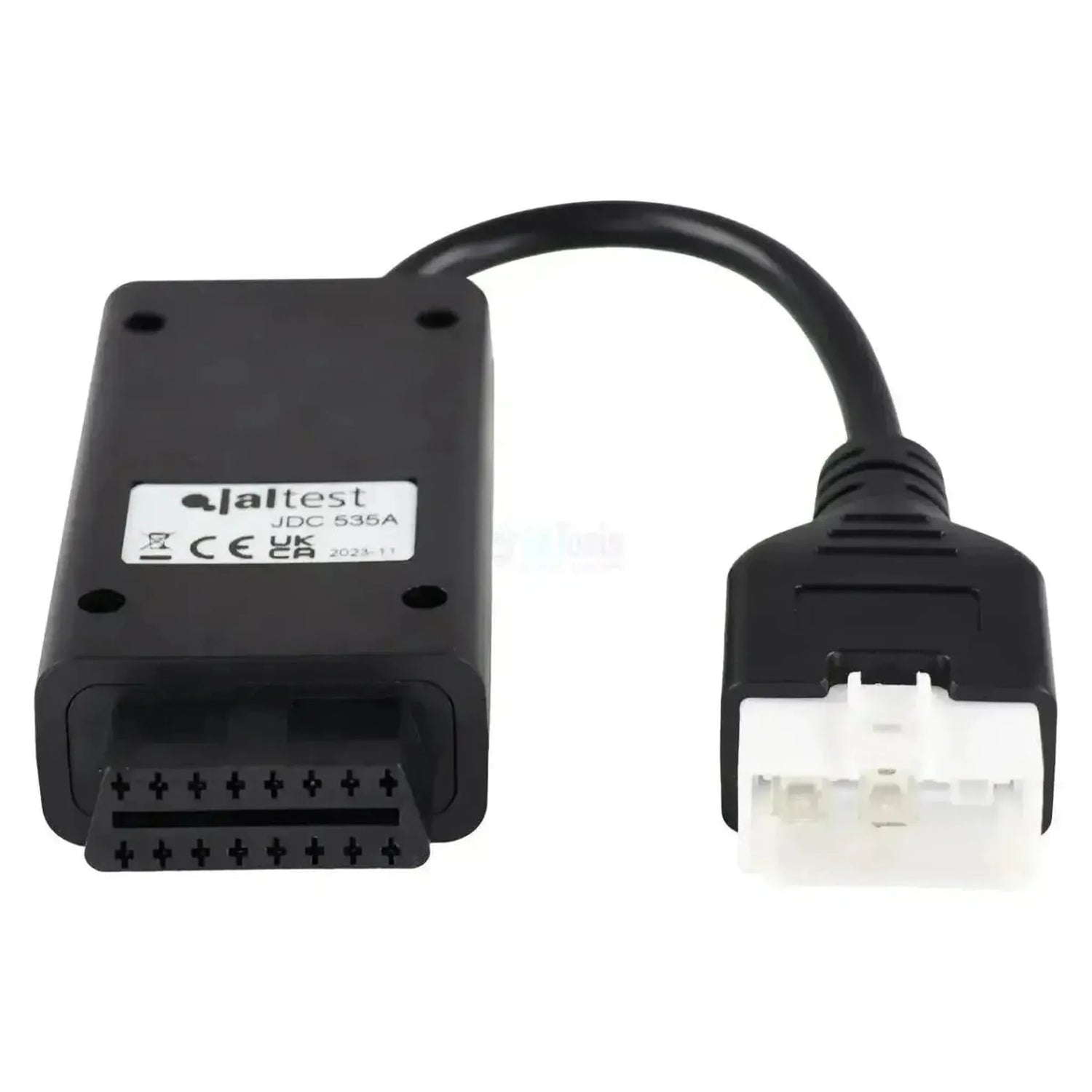

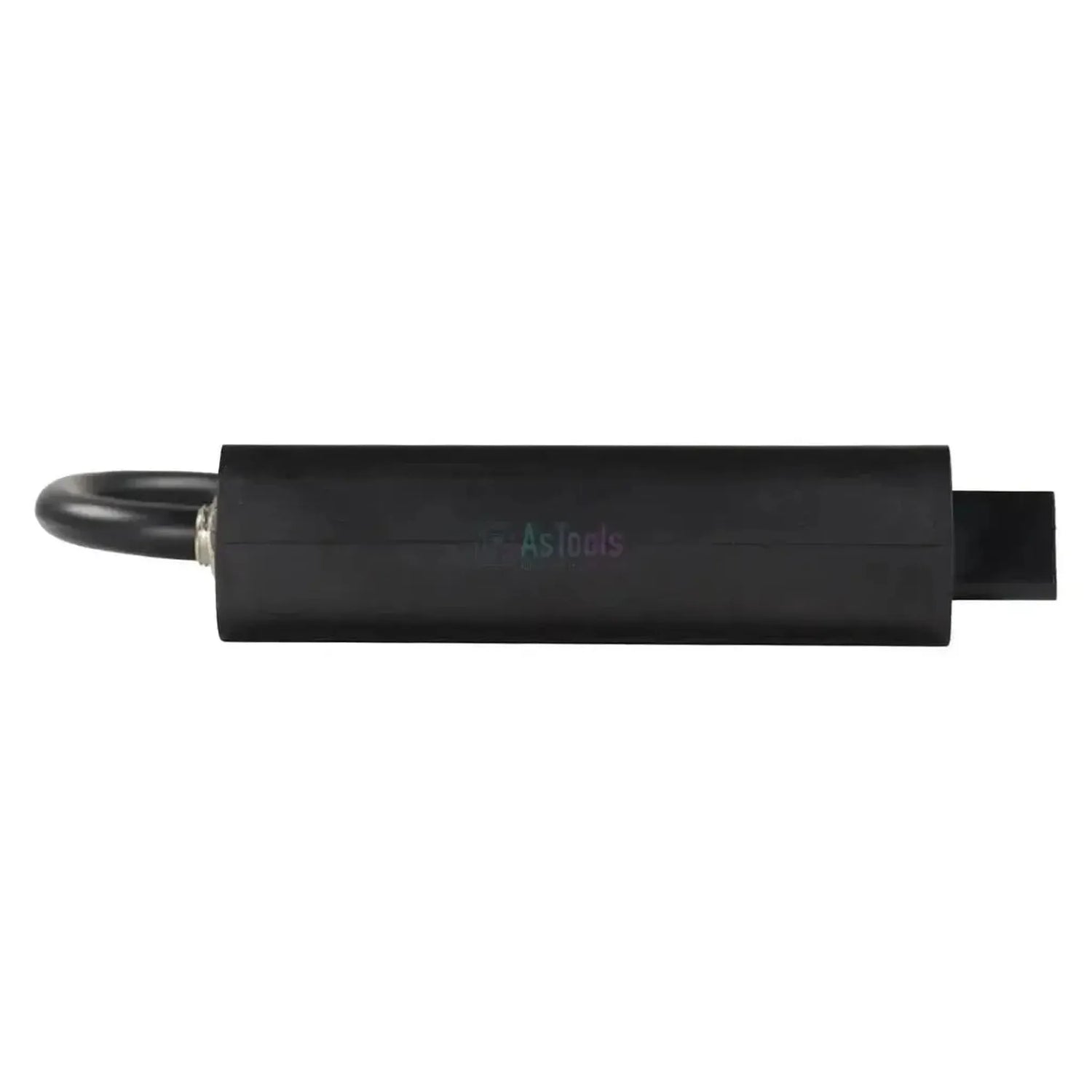

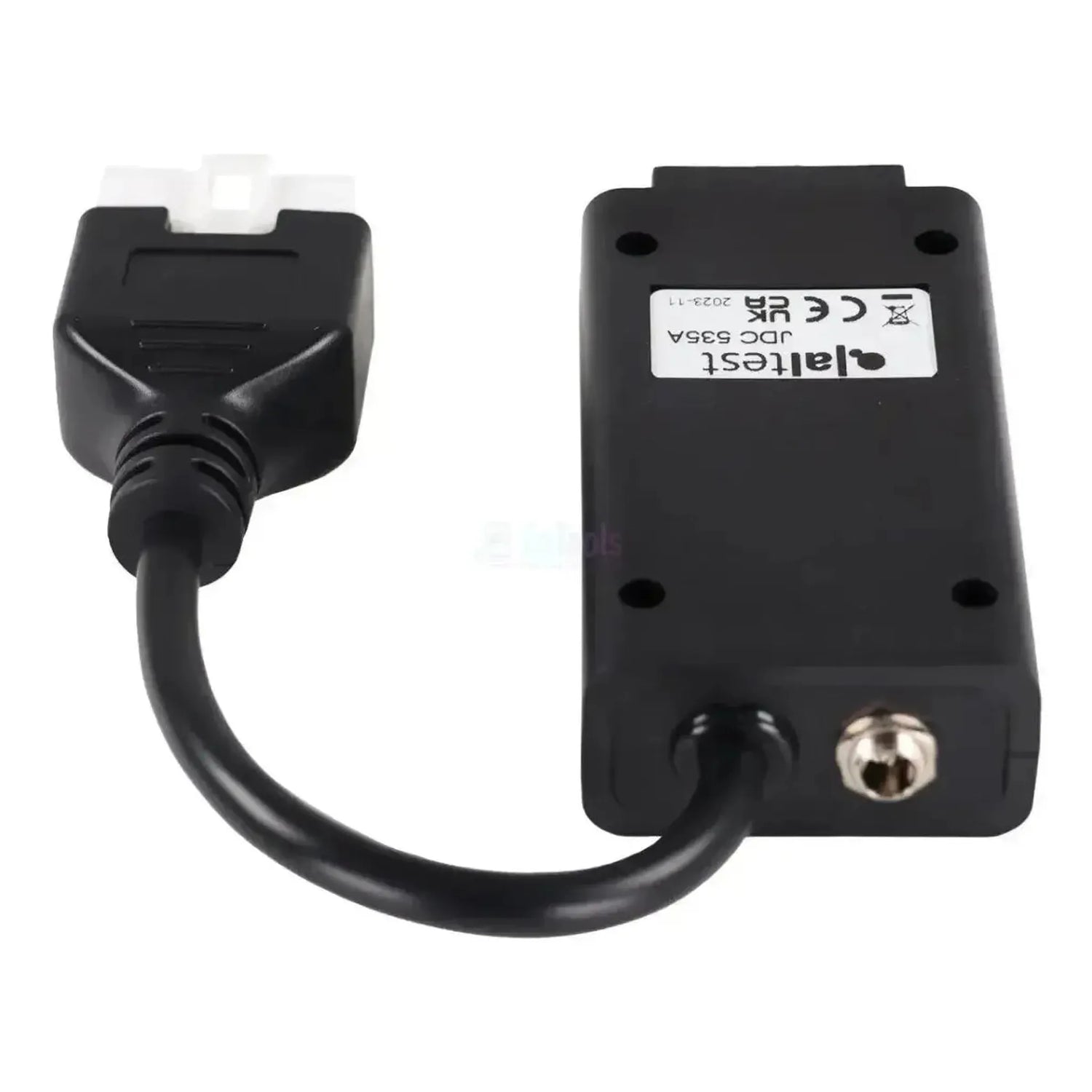

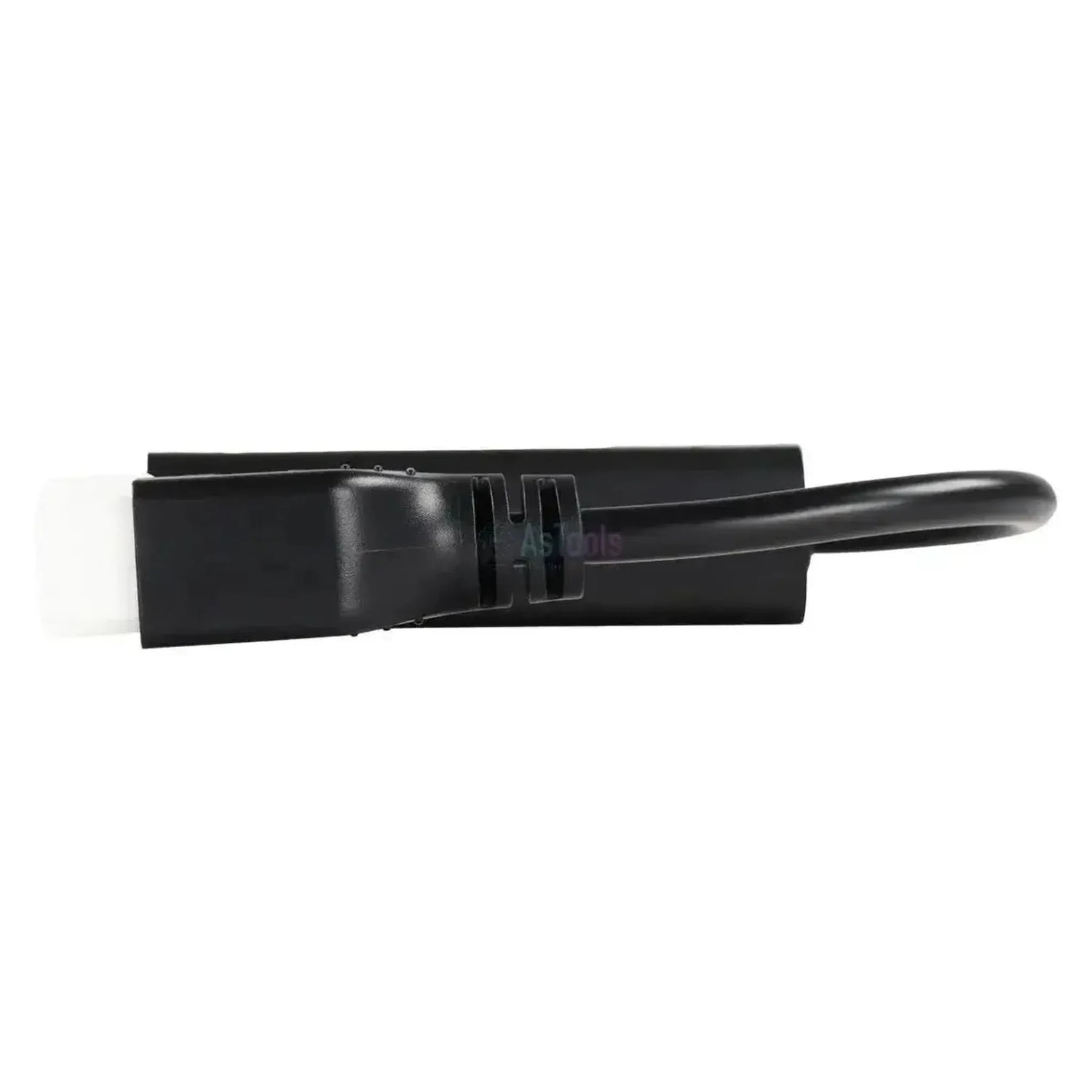

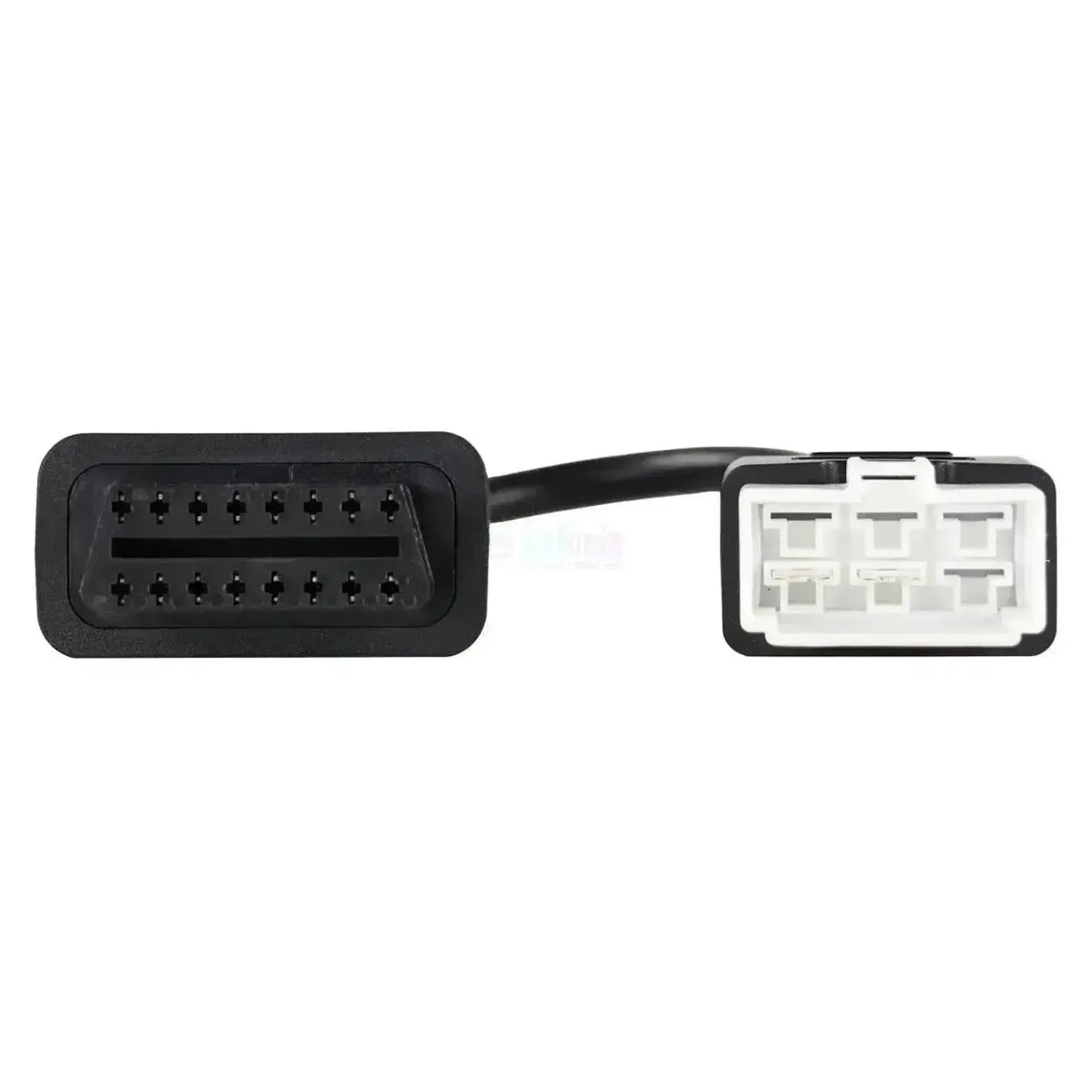

Το Jaltest JDC535A είναι το καλώδιο διάγνωσης μηχανημάτων για εκσκαφείς, φορτωτές με τροχούς και καταλήπτες της Hitachi. Στο άκρο της μηχανής διαθέτει θήκη επαφής κρεμ χρώματος σε μαύρο κάλυμμα, στο άκρο διασύνδεσης ένα μαύρο 16-pin OBD2 βύσμα, και στο μεσαίο τμήμα του καλωδίου ένα μαύρο πλαστικό κουτί με βίδα και δύο εισόδους καλωδίου. Η 6-pin σύνδεση βρίσκεται στην καμπίνα. το καλώδιο έχει μήκος 28 έως 30 cm.
Με αυτή τη σύνδεση, ο εξοπλισμός Jaltest δεν διαβάζει μόνο τη ρύθμιση κινητήρα Isuzu, αλλά και την πλευρά της μηχανής Hitachi: Ο κεντρικός υπολογιστής μηχανής MC, η πύλη ICF και ο πίνακας οργάνων MON βρίσκονται στην ίδια γραμμή. Η ρύθμιση Isuzu 4HK1/4JJ1 υποστηρίζεται τόσο μέσω CAN όσο και μέσω K-Line. Εδώ είναι η διαφορά με το JDC560A9, το οποίο πηγαίνει στο 6-pin βύσμα κινητήρα στο δέσμη καλωδίων κινητήρα και επιτυγχάνει μόνο τη ρύθμιση του κινητήρα. Αυτό το καλώδιο καθορίζεται για το Jaltest Link V8.1 και εμπίπτει στο Jaltest OHW (Off-Highway machines).
ΠΛΕΟΝΕΚΤΗΜΑΤΑ
ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ
Εφαρμογές και λειτουργίες
Μέσω αυτής της σύνδεσης έχετε πρόσβαση με το λογισμικό Jaltest στις ηλεκτρονικές μονάδες ελέγχου του μηχανήματος. Ποια συστήματα υπάρχουν διαφέρει ανά σειρά και έκδοση.
Μονάδες ελέγχου που μπορείτε να προσπελάσετε
- MC, κεντρικός υπολογιστής μηχανής: Ο υπολογιστής που ελέγχει τις λειτουργίες της μηχανής, με κωδικούς σφάλματος, τιμές μέτρησης και δεδομένα ECU.
- ICF, πύλη: Η πύλη του δικτύου μηχανής. απ' όπου το Jaltest διαβάζει τους κωδικούς σφάλματος.
- 4HK1, 4JJ1 (CAN) Isuzu, ρύθμιση κινητήρα commonrail: Η ρύθμιση κινητήρα των νεότερων γενιών Zaxis, συμπεριλαμβανομένων συμπληρωματικών ενεργειών.
- 4HK1, 4JJ1 (K Line) Isuzu, ρύθμιση κινητήρα commonrail: Η ίδια οικογένεια κινητήρων στην παλαιότερη επικοινωνία K-Line.
- ECM, ρύθμιση κινητήρα: Η ρύθμιση κινητήρα σε μηχανές χωρίς τη συγκεκριμένη έλεγχο Isuzu.
- MON, πίνακας οργάνων: Ο πίνακας οργάνων της καμπίνας.
Τι μπορείτε να κάνετε
- Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με περιγραφή του εντοπισθέντος σφάλματος.
- Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που είναι συνδεδεμένοι στη μονάδα ελέγχου, σε αριθμούς και γράφημα.
- Προβολή δεδομένων συντήρησης: Διαθέσιμα στη ρύθμιση κινητήρα, με τα διαστήματα συντήρησης και έκθεση υπηρεσίας.
- Εκτέλεση συμπληρωματικών ενεργειών: Μόνο στη ρύθμιση κινητήρα Isuzu σε CAN. στην παραλλαγή K-Line, αυτές οι ενέργειες δεν είναι διαθέσιμες.
Συμβατά σκάφη και εφαρμογές
Αποφασιστικό είναι το βύσμα, όχι το μοντέλο. Αυτό το καλώδιο ταιριάζει σε οποιοδήποτε μηχάνημα Hitachi με τη 6-pin σύνδεση διάγνωσης στην καμπίνα, αναγνωρίσιμη από τη θήκη επαφής κρεμ χρώματος στο μαύρο κάλυμμα. Οι ακόλουθες σειρές καλύπτονται από το Jaltest OHW.
Hitachi:
- Zaxis ZX-3 σειρά (ZX100-3 έως ZX800-3): (2007 - 2013)
- Zaxis ZX-5 σειρά (ZX100-5 έως ZX800-5): (2013 - 2016)
- Zaxis ZX-6 σειρά (ZX100-6 έως ZX800-6): (2016 - 2021)
- Zaxis ZX-7 σειρά (ZX100-7 έως ZX800-7, Stage V): (περ. 2019 - σήμερα)
- Φορτωτές ZW με τροχούς (ZW100-6/-7, ZW200-5/-6/-7, ZW300-5/-6/-7, ZW500-5/-6): Έτος κατασκευής δεν αποφασιστικό
- Εκσκαφείς ορυχείου EX (EX1200-6/7, EX1900-6, EX2500-6, EX3600-6, EX5500-6, EX5600-6/7, EX8000-6): Έτος κατασκευής δεν αποφασιστικό
- Καταλήπτες EH (EH1100-3/-5, EH3500-3, EH4000-3, EH5000-3): Έτος κατασκευής δεν αποφασιστικό
- Υβριδικοί εκσκαφείς ZH200-5 / ZH200-6: Έτος κατασκευής δεν αποφασιστικό
Περιεχόμενα συσκευασίας
- 1x Jaltest (JDC535A) | Hitachi 6-pins OBD – 16-pins OBD2 Προσαρμογέας | Κατασκευαστικά και Τεχνικά Μηχανήματα
Τεχνικές προδιαγραφές
| Προδιαγραφή | Περιγραφή |
|---|---|
| Μάρκα | Jaltest (Cojali) |
| Αριθμός αναφοράς | JDC535A |
| Τύπος | Καλώδιο προσαρμογής |
| Εφαρμογή | Εκσκαφείς, φορτωτές με τροχούς και καταλήπτες Hitachi |
| Σύνδεση πλευράς κινητήρα | 6-pin OBD, θήκη επαφής κρεμ χρώματος σε μαύρο κάλυμμα |
| Σύνδεση πλευράς διεπαφής | 16-pin OBD2 |
| Μήκος | 28 έως 30 εκ. |
| Διεπαφή | Jaltest Link V8.1 |
| Μονάδες ελέγχου | MC (κεντρικός υπολογιστής μηχανής), ICF (πύλη), Isuzu 4HK1/4JJ1 (CAN και K-Line), ECM (ρύθμιση κινητήρα) και MON (πίνακας οργάνων) |
| Κατηγορία | Μηχανήματα έργων και κατασκευών |
| Ενότητα Jaltest | Jaltest OHW (Μηχανήματα εκτός δρόμου) |
