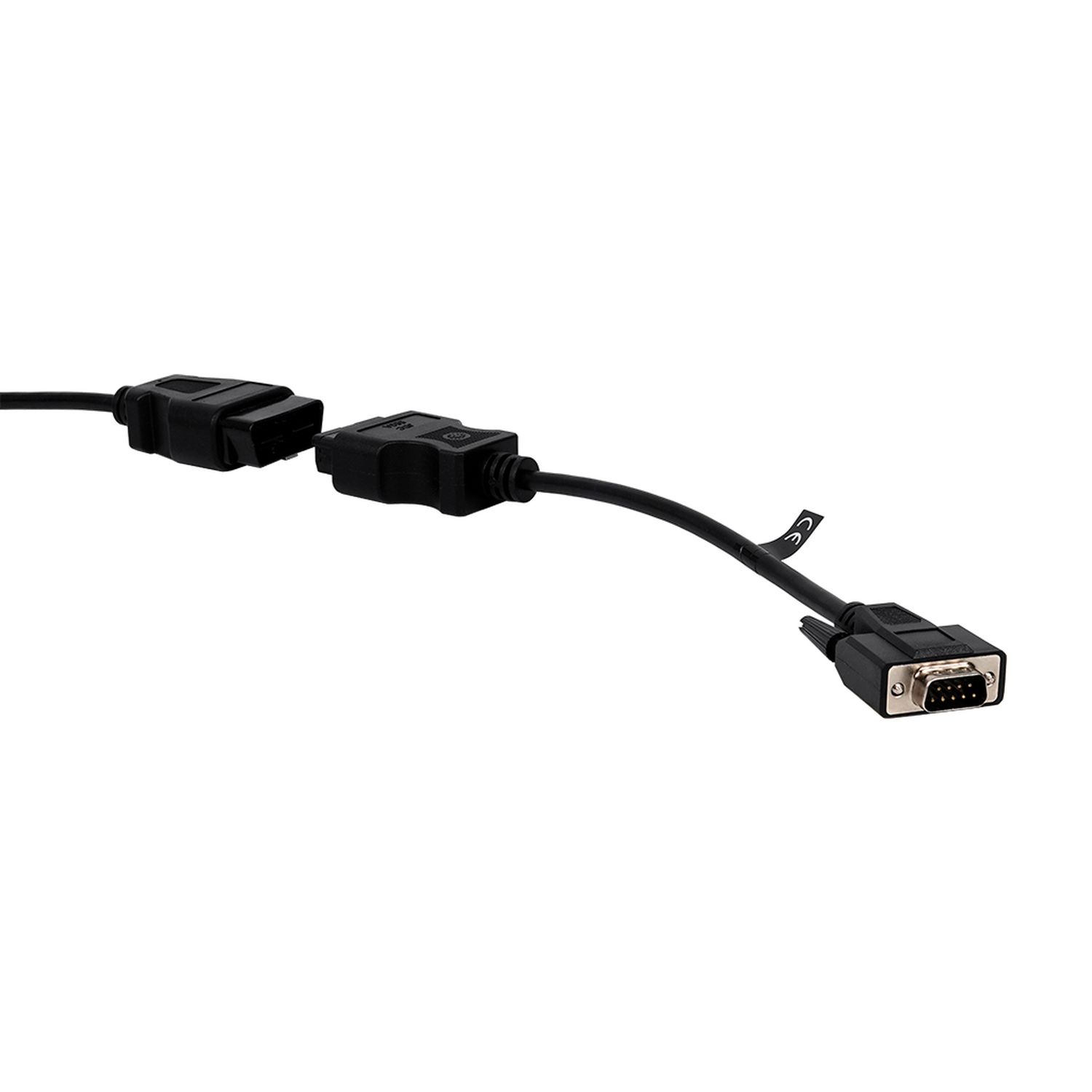

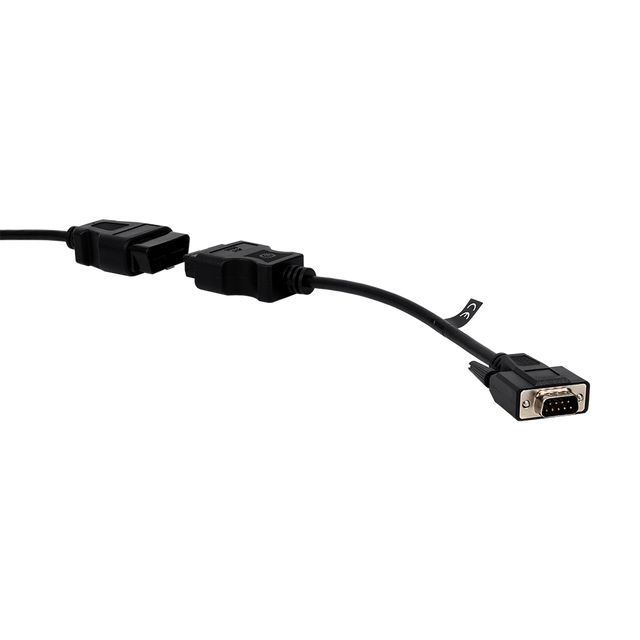

De Jaltest JDC553A is de diagnosekabel tussen de 9-pins SUB-D-aansluiting van Jungheinrich en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Het snoer meet 28 tot 30 cm. Aan de machinezijde zit een SUB-D-stekker met negen mannelijke pinnen in een vernikkelde D-vormige kraag met twee schroefbouten, aan de andere kant een zwart gegoten OBD2-huis.
Jungheinrich gebruikt deze stekker op de elektrische EFG- en magazijnseries en op de DFG-diesel- en TFG-LPG-heftrucks. Daarachter liggen de machinecomputers MCM, MCM2 en DLC, de hydrauliekregeling HCU, de vermogensmodules LMC en RMC, het instrumentenpaneel DC en, op de DFG/TFG-uitvoeringen, de motorregelingen E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA). De kabel valt onder Jaltest MHE.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt per serie en aandrijving: De elektrische trucks werken met de vermogensmodules, de diesel- en LPG-uitvoeringen daarnaast met een motorregeling.
Regeleenheden die u kunt benaderen
- MCM en MCM2: Centrale voertuigcomputer.
- DLC: Machinecomputer EFG-serie.
- HCU: Hydrauliek van het hefwerk.
- LMC en RMC: Vermogensmodules hef en rijden.
- DC: Instrumentenpaneel, onderhoud.
- E-CDIS: Commonrail, aanvullende acties.
- EDC 16 U31 en EDC 17 CP20: Overige dieselregelingen.
Wat u kunt doen
- Foutcodes: Lezen en wissen per systeem.
- Meetwaarden: In cijfers en grafiek.
- Onderhoud: Intervallen en servicerapport.
- Aanvullende acties: Bij de E-CDIS-motorregeling.
Zo gebruikt u hem
- Stekker zoeken: In de bedieningsruimte of onder de kap.
- Aansluiten: Zet de SUB-D vast met de twee schroefbouten.
- Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel.
- Contact aan: Schakel de truck in.
- Uitlezen: Kies Jungheinrich en de serie.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op Jungheinrich-heftrucks en -magazijntrucks met de 9-pins SUB-D-aansluiting. Onderstaande series voert Jaltest MHE in de dekking; welke aansluiting er op uw truck zit, controleert u ter plekke.
Jungheinrich:
- EFG-serie (EFG 110 t/m EFG S50): Elektrische vorkheftrucks, 2004 - 2024.
- DFG-serie (DFG 316 t/m DFG 690): Dieselheftrucks, 1999 - 2025.
- TFG-serie (TFG 316 t/m TFG S50): LPG-heftrucks, 2007 - 2025.
- ETV / ETM-serie: Reachtrucks, 1999 - 2024.
- ECE / ECC / ECD-serie: Meeloop- en meerijpallettrucks, 1997 - 2024.
- EJE / EJC / EJD / EJR-serie: Elektrische pallet- en stapelaars, 1995 - 2024.
- ERE / ERD-serie: Meerijpallettrucks, 1995 - 2024.
- ESE / ESD / ESC-serie: Stapelaars en orderpickers, 2004 - 2026.
Verpakkingsinhoud
- 1x Jaltest (JDC553A) | Jungheinrich 9-pins SUBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Τεχνικά χαρακτηριστικά
Γενικά
- Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
- Jaltest (Cojali)
- Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
- Καλώδιο προσαρμογής
- Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
- MHE εσωτερική διακίνηση
- Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
- Μηχάνημα ανύψωσης
Συνδέσεις
- Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
- Jaltest Link V8.1
- Jaltest Link V9
- Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
- OBD2 16 ακίδων
- Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
- SUB-D 9 ακίδων
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
- 28 έως 30 cm
Λειτουργίες διάγνωσης
- Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
- Ναι
- Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης
- Ναι
Χρήση
- Σε ποιο σετ καλωδίων Jaltest περιλαμβάνεται επίσης αυτό το καλώδιο. Αν διαθέτετε ήδη το σετ, ίσως έχετε ήδη και αυτό το καλώδιο.Μέρος σετ καλωδίων
- Σετ καλωδίων MHE για περονοφόρα
- Αριθμός αναφοράς
- JDC553A
- Απαιτείται για τη χρήση
- Jaltest Link και έγκυρη άδεια λογισμικού
Άλλα χαρακτηριστικά
- Toepassing
- Jungheinrich heftrucks en magazijntrucks
- Regeleenheden
- MCM, MCM2 en DLC (machinecomputers), HCU (hydrauliek), LMC en RMC (vermogensmodules), DC (instrumentenpaneel), E-CDIS, EDC 16 U31 en EDC 17 CP20 (CPYA) (motor)
- Interface
- Jaltest Link, versie V8.1 of V9
- Onderdeel van kabelset
- MHE-kabelset heftrucks (70002022)
