Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | JLG/Haulotte Καλώδιο Προσαρμογέα 4-ακίδων OBD – 26-ακίδων DB26 | Μηχανήματα Ανύψωσης και Φόρτωσης

€162,95 με ΦΠΑ
€134,67 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

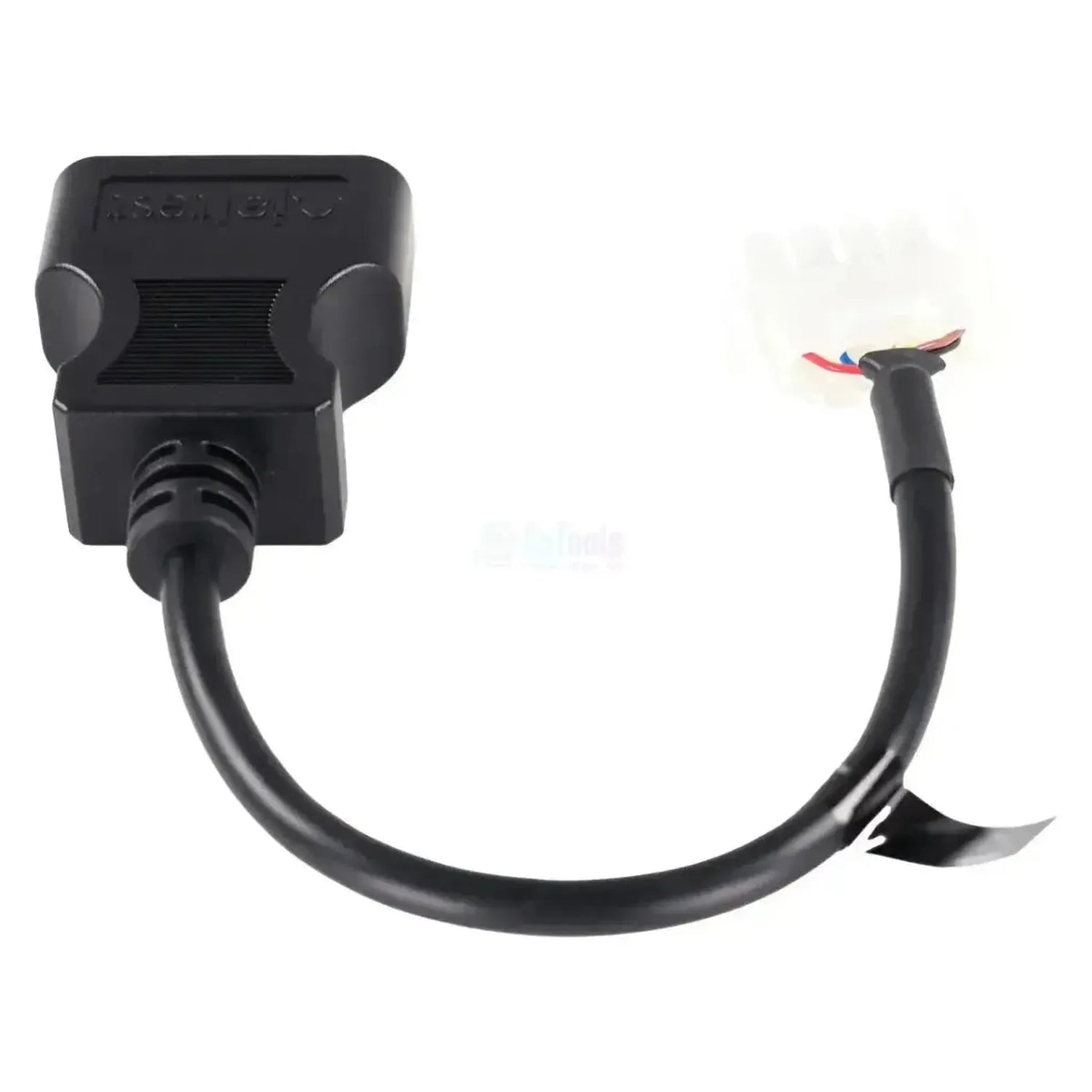

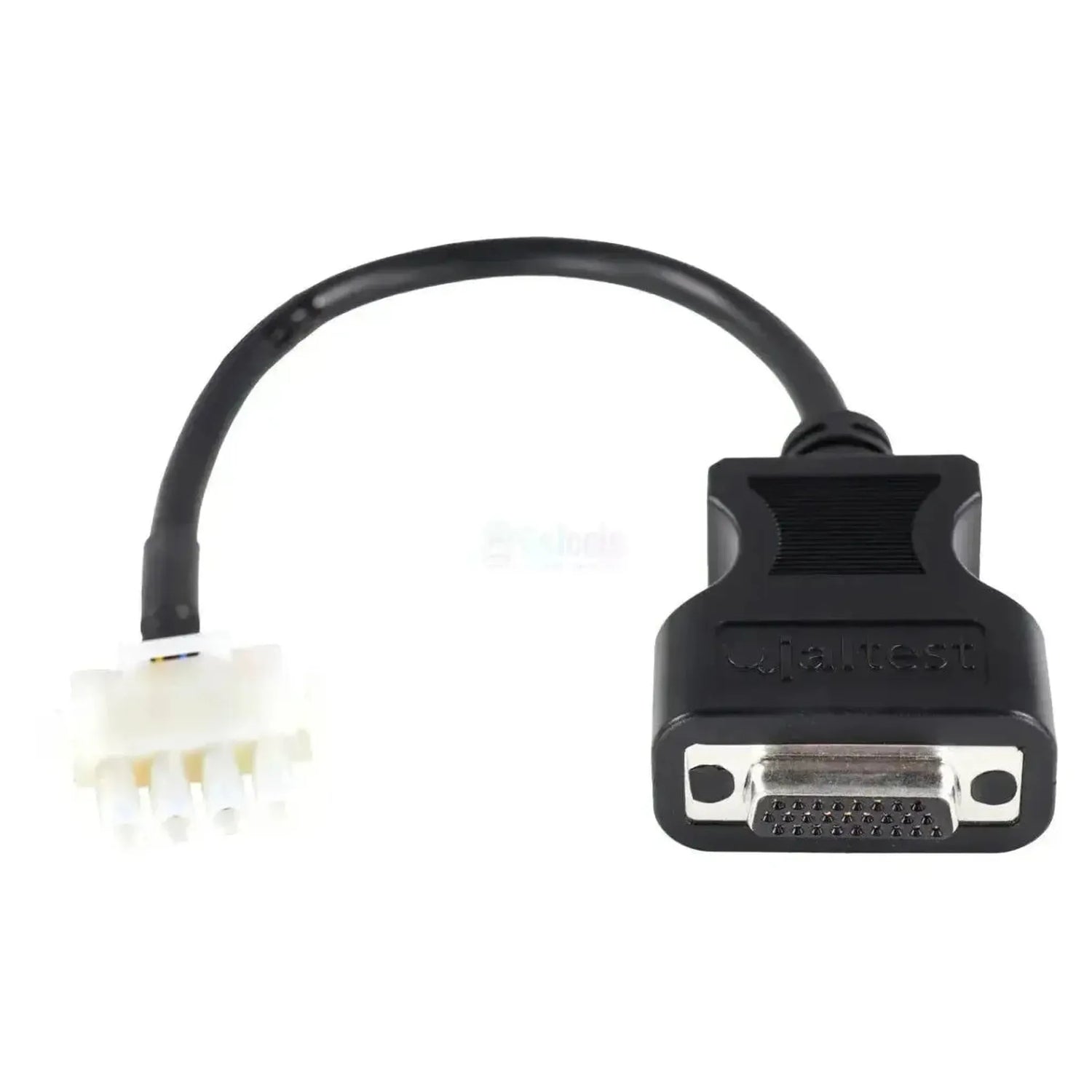

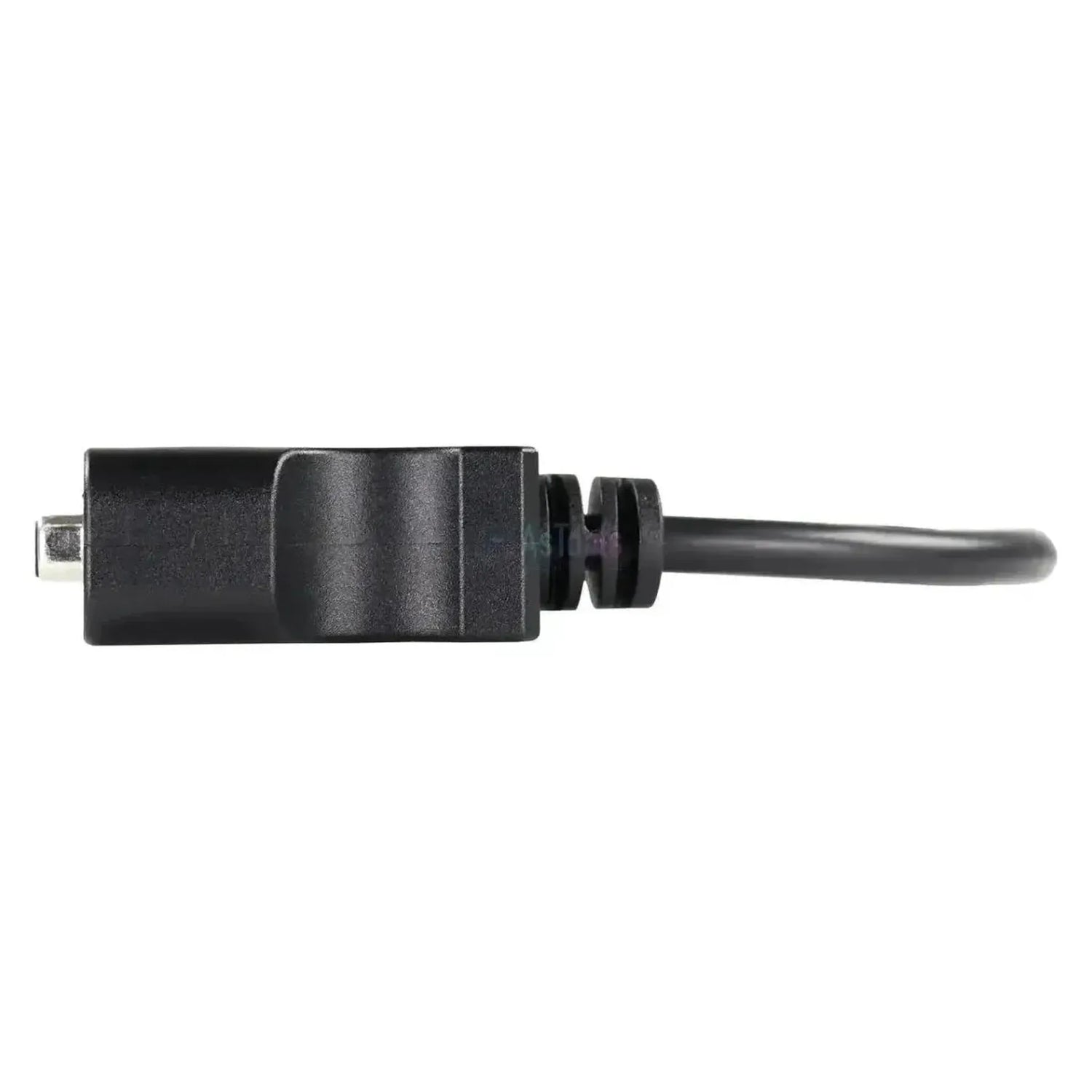

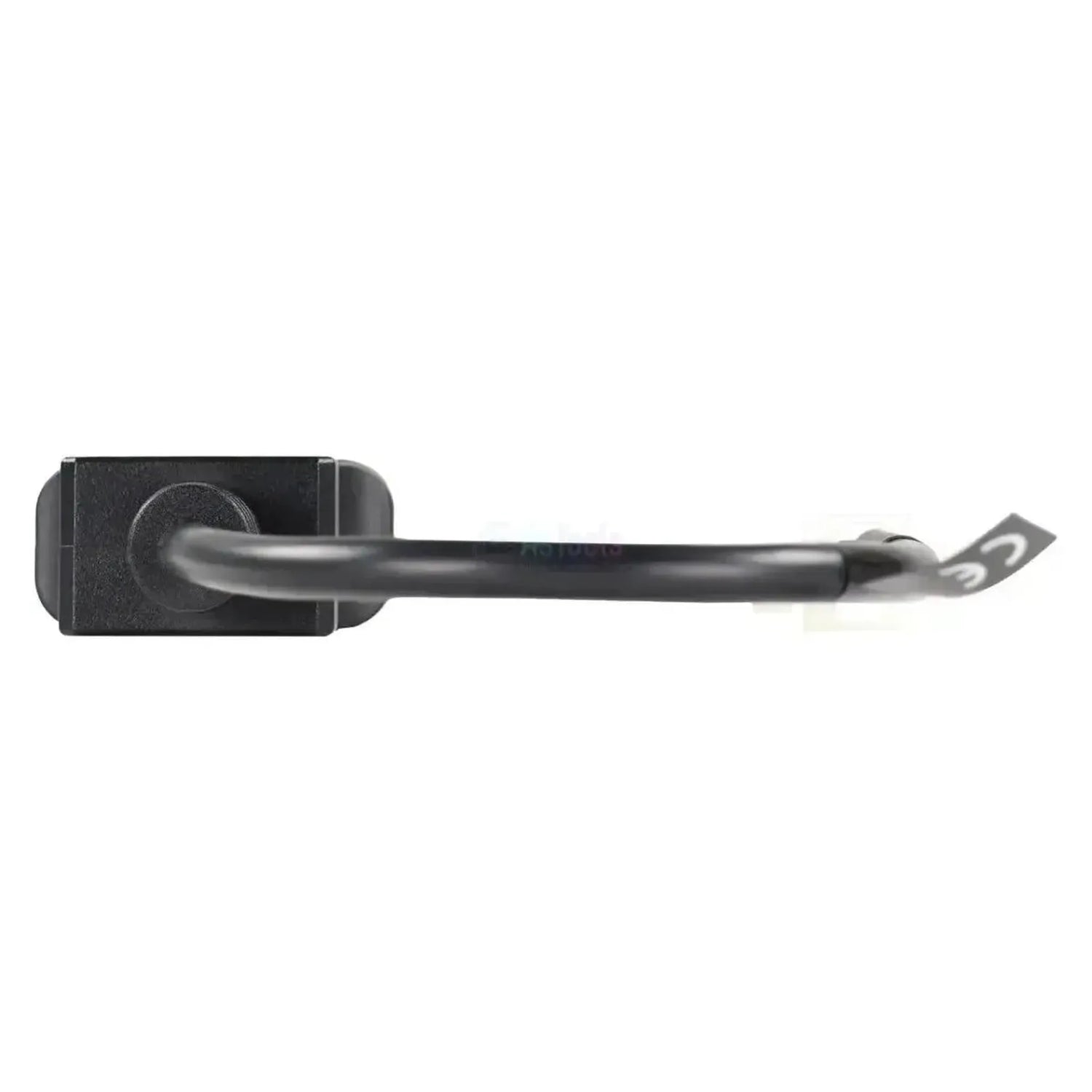

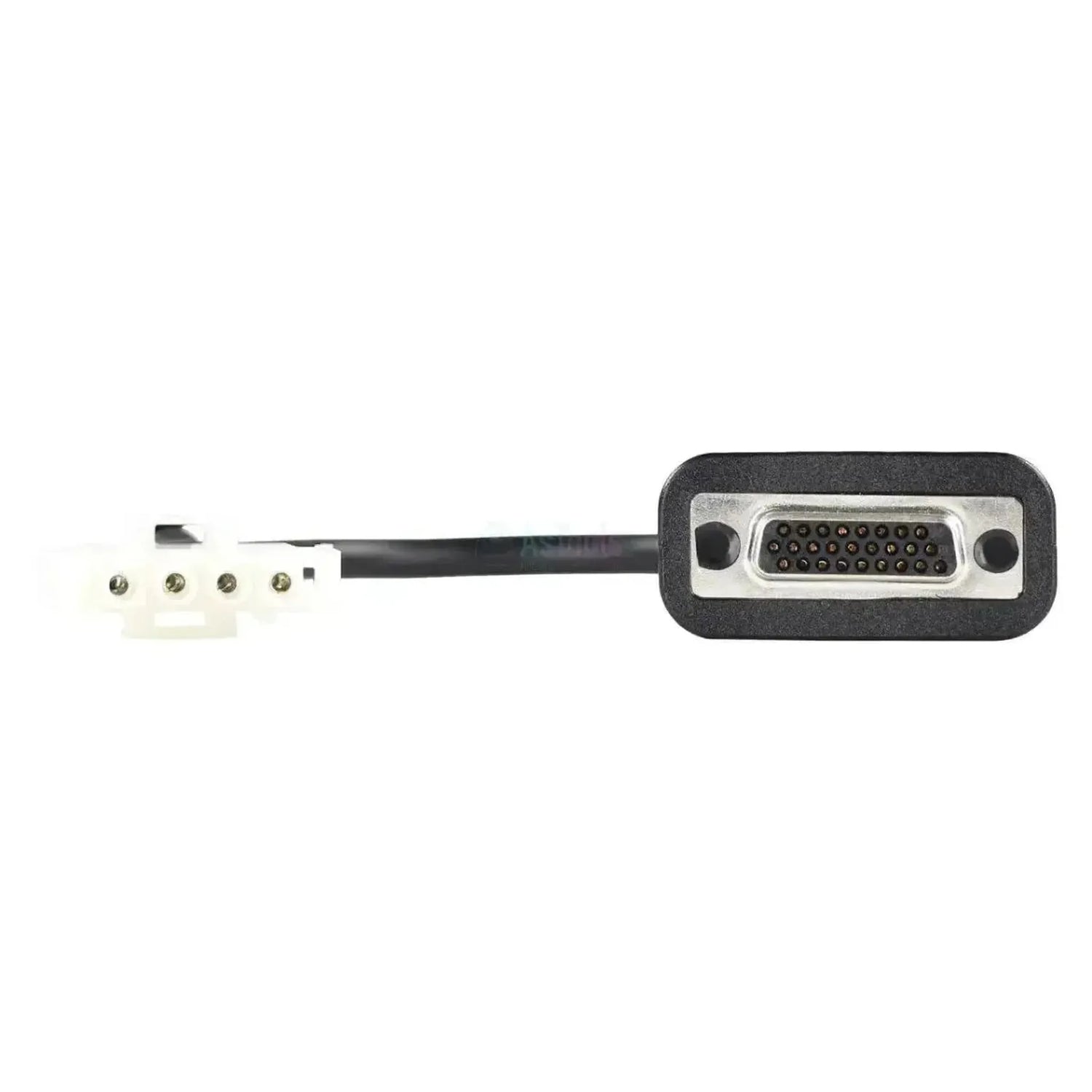

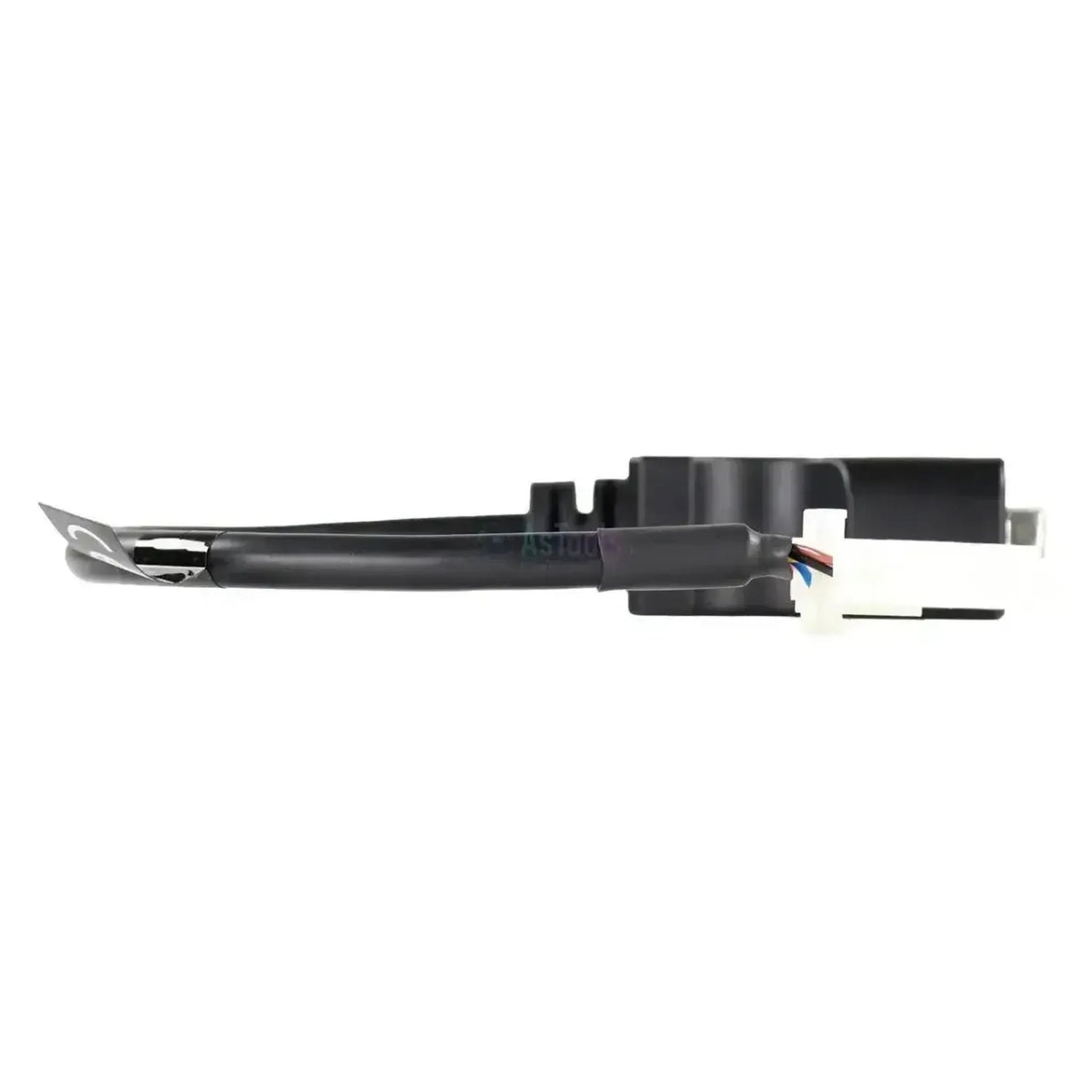

De Jaltest JDC549.9 brengt de 4-pins diagnoseaansluiting van JLG- en Haulotte-hoogwerkers rechtstreeks naar de 26-pins DB26-ingang van de Jaltest Link V9. Aan de machinezijde zit een melkwitte rechthoekige stekker met vier ronde bussen en een vergrendellip; de DB26-koppeling past op de hoofdkabel van de interface, zonder 16-pins tussenstuk. Het snoer meet 28 tot 30 cm.

Achter die verbinding opent de Jaltest-software de hydrauliekregeling en de motorregeling: HYDRAULICS op de JLG-schaarhoogwerkers, HYDRAULICS (CAN) op de Haulotte-hoogwerkers, en aan de motorkant de Deutz-regelingen EMR2 tot en met EMR5, de Kubota E-CDIS, de Kohler-regelingen en de EControls ECM 4G van de benzine- en gasuitvoeringen. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Gaat rechtstreeks op de 26-pins DB26-ingang van de Jaltest Link V9, zonder 16-pins tussenstuk.
✔Dekt JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers met dezelfde vierpolige stekker.
✔Bij de schaarhoogwerkers geeft de HYDRAULICS-regeling het volledige functiepakket, inclusief diagnosewaarschuwingen en aanvullende acties.
✔Volgt de motorleverancier: Deutz (EMR2 t/m EMR5), Kubota (E-CDIS), Kohler en EControls staan alle in dezelfde dekking.

AANDACHTSPUNTEN

✕Op de grotere JLG-knikhoogwerkers staat de hydrauliekregeling zonder ondersteunde functies in de tabel.
✕Welke motorregeling aanwezig is, hangt af van de motorleverancier; stel dat eerst vast voordat u een storing zoekt.
✕De DB26-stekker hoort bij de Jaltest Link V9; op een interface met een 16-pins ingang sluit deze kabel niet aan.
✕Haulotte-machines met de dubbele 6+6-pins aansluiting hebben de JDC559A nodig.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de hydrauliekregeling en de motorregeling van de hoogwerker. Welke eenheden aanwezig zijn, verschilt per model en motoruitvoering.

Regeleenheden die u kunt benaderen

  • HYDRAULICS: JLG-schaarhoogwerkers, volledig.
  • HYDRAULICS (CAN): Haulotte-hoogwerkers.
  • Deutz EMR2 t/m EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: Commonrail, met aanvullende acties.
  • ECM Kohler: Ook Stage V, commonrail.
  • EControls ECM 4G: Benzine- en gasuitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: E-CDIS, EMR4 en schaar-hydrauliek.
  • Waarschuwingen: Hydrauliek JLG-schaarhoogwerkers.

Zo gebruikt u hem

  1. Stekker zoeken: Bij JLG achter het accudeksel bij het grondpaneel.
  2. Aansluiten: Steek de JDC549.9 in de 4-pins stekker.
  3. Link koppelen: Zet de DB26-kant op de Jaltest Link V9.
  4. Contact aan: Schakel de machine in.
  5. Uitlezen: Kies JLG of Haulotte en de serie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel sluit aan op de 4-pins diagnosepoort van JLG-hoogwerkers en -verreikers en op de gelijke aansluiting van Haulotte-hoogwerkers. Onderstaande series voert Jaltest MHE in de dekking; het bouwjaar is niet bepalend.

JLG:

  • ES-serie schaarhoogwerkers: 1930ES, 2630ES, 3246ES, 2646E2.
  • RT-serie ruwterrein-schaarhoogwerkers: RT 2669, RT 3369, RT 4069, RT 5394.
  • Knik- en telescoophoogwerkers: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Verreikers: 1055, 1075, 3507-3614, 4008-4017.
  • Toucan-serie verticale masten: 10E, 20E, 26E, 32E.

Haulotte:

  • HA-serie knikhoogwerkers: HA12, HA16, HA20, HA26, HA32, HA41.
  • H-serie en HT-serie: Schaar- en telescoophoogwerkers.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Goed om te weten: De vierpolige stekker is melkwit en rechthoekig met een vergrendellip; bij JLG zit hij achter het accudeksel naast het bedieningspaneel op grondniveau. Heeft uw Haulotte-machine twee zespolige aansluitingen naast elkaar, dan is de JDC559A de juiste kabel. Controleer aan de machine zelf welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC549.9) | JLG/Haulotte 4-pins OBD – 26-pins DB26 Verloopkabel | Hef- en Hijswerktuigen

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • MHE εσωτερική διακίνηση
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα ανύψωσης

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
DB26 26 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 4 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης
Αν μπορείτε να εκτελείτε πρόσθετες διαδικασίες που προσφέρει η Jaltest ανά μονάδα ελέγχου, όπως τεστ ή διαδικασίες εκμάθησης.Πρόσθετες διαδικασίες

Χρήση

Αριθμός αναφοράς
JDC549.9

Άλλα χαρακτηριστικά

Toepassing
JLG-hoogwerkers en -verreikers en Haulotte-hoogwerkers
Regeleenheden
HYDRAULICS en HYDRAULICS (CAN) (hydrauliekregeling), EMR2 t/m EMR5, E-CDIS, ECM Kohler en EControls ECM 4G (motorregeling)
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
