Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Komatsu 12-pin OBD – 16-pin OBD2 Καλώδιο σύνδεσης | Εξοπλισμός χωματουργικών και κατασκευών

€138,95 με ΦΠΑ
€114,83 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

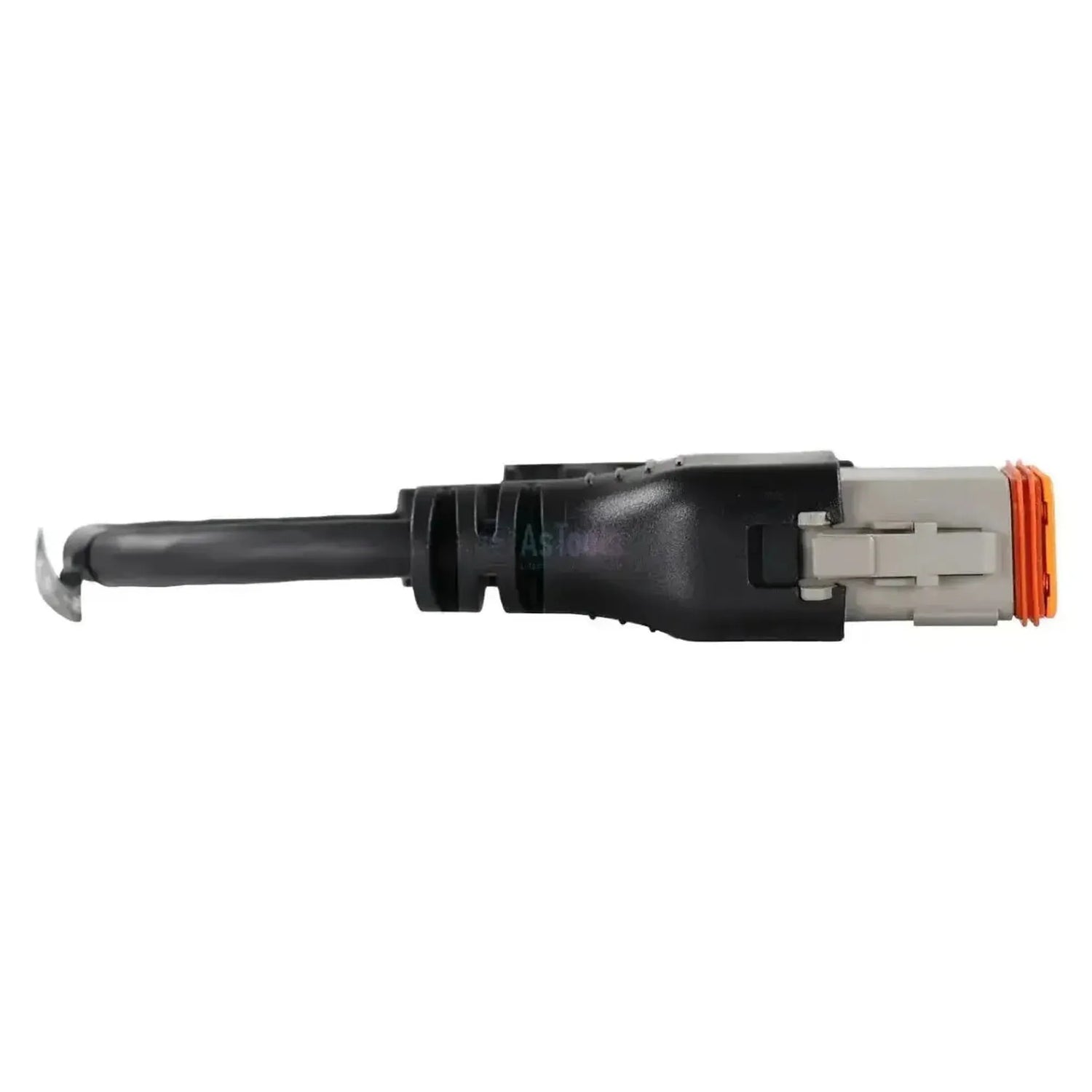

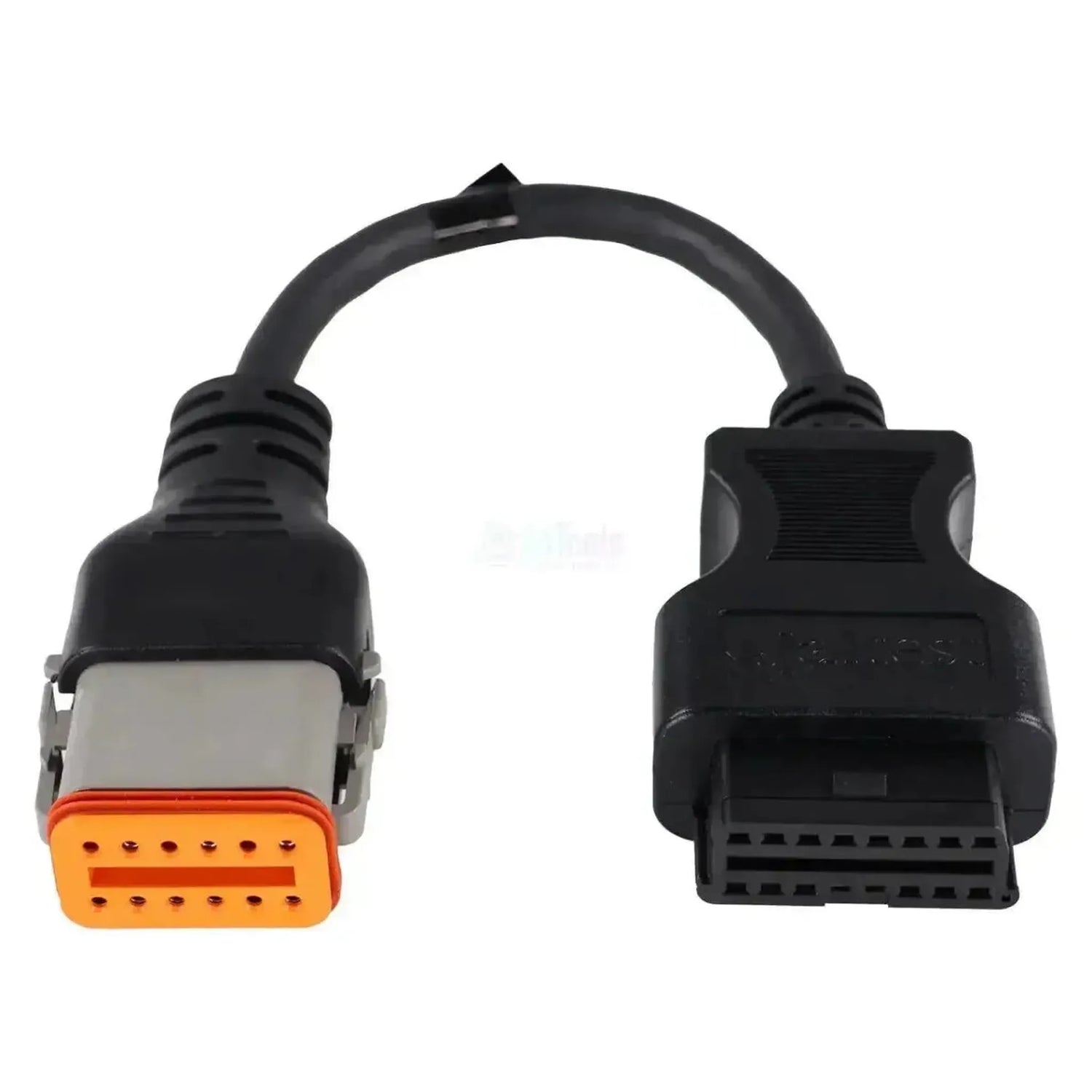

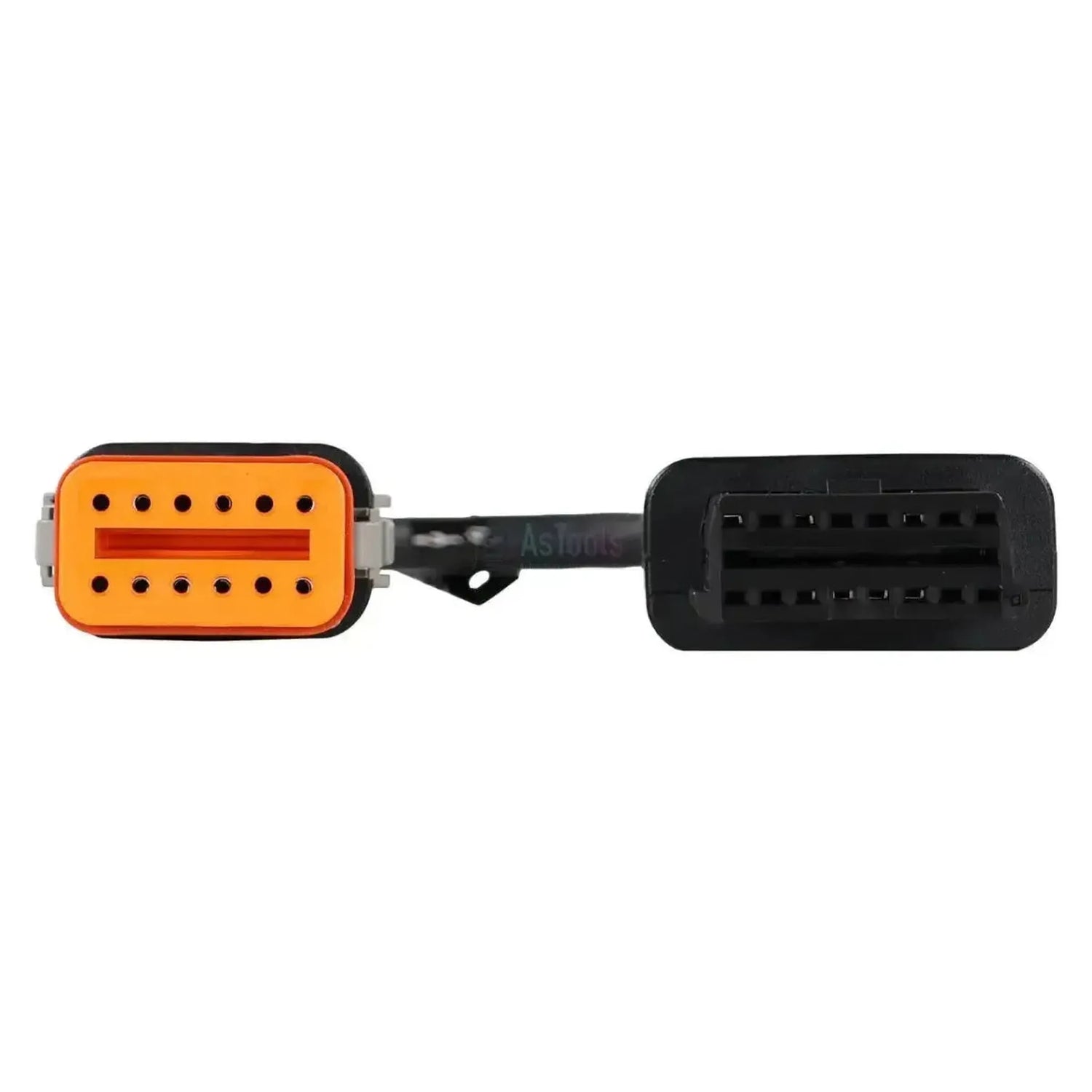

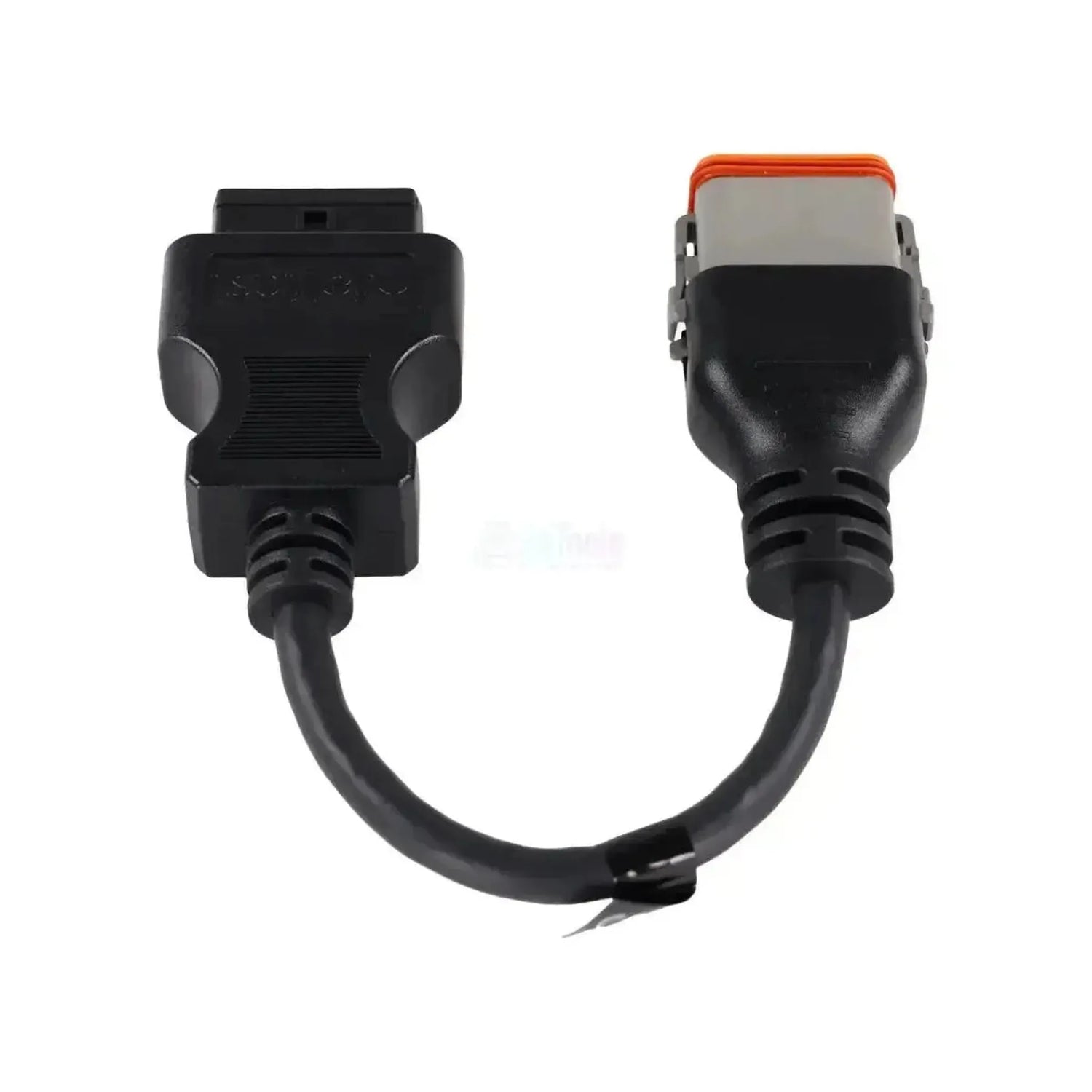

De Jaltest JDC536A is de diagnosekabel voor de rechthoekige 12-pins aansluiting van Komatsu-grondverzetmachines. Aan de machinezijde zit een grijze Deutsch-behuizing met een oranje afdichting en twaalf posities in twee rijen van zes; aan de interfacezijde een zwarte 16-pins OBD2-bus. De aansluiting zit in de cabine en de kabel meet 28 tot 30 cm.

Via deze kabel bereikt u de motorregeling ENG, de hydrauliekregeling PUMP, het instrumentenpaneel MON en op de wielladers de transmissie TRANS. Bij deze eenheden staan foutcodes, meetwaarden en onderhoudsgegevens in de dekking; ECU-gegevens en aanvullende acties niet. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Bereikt naast de motorregeling ook de hydrauliekregeling PUMP en het instrumentenpaneel MON.
✔Op wielladers komt daar de transmissieregeleenheid TRANS bij.
✔Bij PUMP, MON, TRANS en ENG zijn ook de onderhoudsintervallen in te zien.
✔Werkt op zowel de Jaltest Link V8.1 als de V9, ook na een overstap op de nieuwere interface.

AANDACHTSPUNTEN

✕Bij de Komatsu-regeleenheden zijn geen ECU-gegevens beschikbaar; serienummer en softwareversie leest u niet uit.
✕De ECM Cummins-motorregeling staat wel in de dekkingslijst, maar zonder ondersteunde diagnosefuncties.
✕Alleen voor de rechthoekige 12-pins Komatsu-aansluiting met de oranje afdichting; andere merken hebben een eigen stekker.
✕Het bouwjaar zegt niets over de aansluiting; alleen de stekker in de cabine is bepalend.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • ENG: Motorregeling.
  • PUMP: Hydrauliekpompsysteem.
  • MON: Instrumentenpaneel in de cabine.
  • TRANS: Transmissie op WA-wielladers.

Wat u kunt doen

  • Foutcodes: Lezen en wissen met omschrijving.
  • Meetwaarden: In cijfers en grafiek.
  • Onderhoud: Intervallen en servicerapport.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 12-pins aansluiting in de cabine.
  2. Aansluiten: Steek de JDC536A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest-diagnosekabel.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Komatsu en de serie in Jaltest OHW.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Komatsu-grondverzetmachine met de rechthoekige 12-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er in de cabine zit, controleert u ter plekke.

Komatsu:

  • PC-6 rupsgraafmachines (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): Ca. 1995 - 2004.
  • PC-7 rupsgraafmachines (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): Ca. 2002 - 2006.
  • PC-8 rupsgraafmachines (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): Ca. 2006 - 2013.
  • PW mobiele graafmachines (PW 100-6K, PW 100-7, PW 200-7): Ca. 1996 - 2008.
  • WA-serie: Wielladers, WA 300-5 t/m WA 900-8.
  • D-serie: Bulldozers, D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5.
  • HD-serie: Starre dumpers, HD 300-7, HD 400-7, HD 600-7, HD 700-7/8.
  • HM-serie: Knikdumpers, HM 300-1/-2, HM 400-2/-3.
💡
Goed om te weten: De 12-pins aansluiting zit in de cabine en herkent u aan de grijze behuizing met de oranje afdichting en twee rijen van zes posities. Komatsu heeft deze stekker over meerdere machinegeneraties aangehouden. Kijk in de cabine welke stekker erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • OHW μηχανήματα έργων
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα έργων και εκτός

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 12 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να δείτε πότε απαιτείται η επόμενη συντήρηση. Χρήσιμο για τον σωστό προγραμματισμό των εργασιών.Προβολή στοιχείων συντήρησης

Χρήση

Σε ποιο σετ καλωδίων Jaltest περιλαμβάνεται επίσης αυτό το καλώδιο. Αν διαθέτετε ήδη το σετ, ίσως έχετε ήδη και αυτό το καλώδιο.Μέρος σετ καλωδίων
Πλήρες σετ καλωδίων OHW
Αριθμός αναφοράς
JDC536A
Απαιτείται για τη χρήση
Jaltest Link

Άλλα χαρακτηριστικά

Toepassing
Komatsu grondverzetmachines
Regeleenheden
ENG (motorregeling), PUMP (hydrauliek), MON (instrumentenpaneel) en TRANS (transmissie)
Segment
Terrein- en Bouwmachine
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
