Jaltest Marine (Jetski) Uitleesapparaat

Τι περιέχει το κιβώτιο

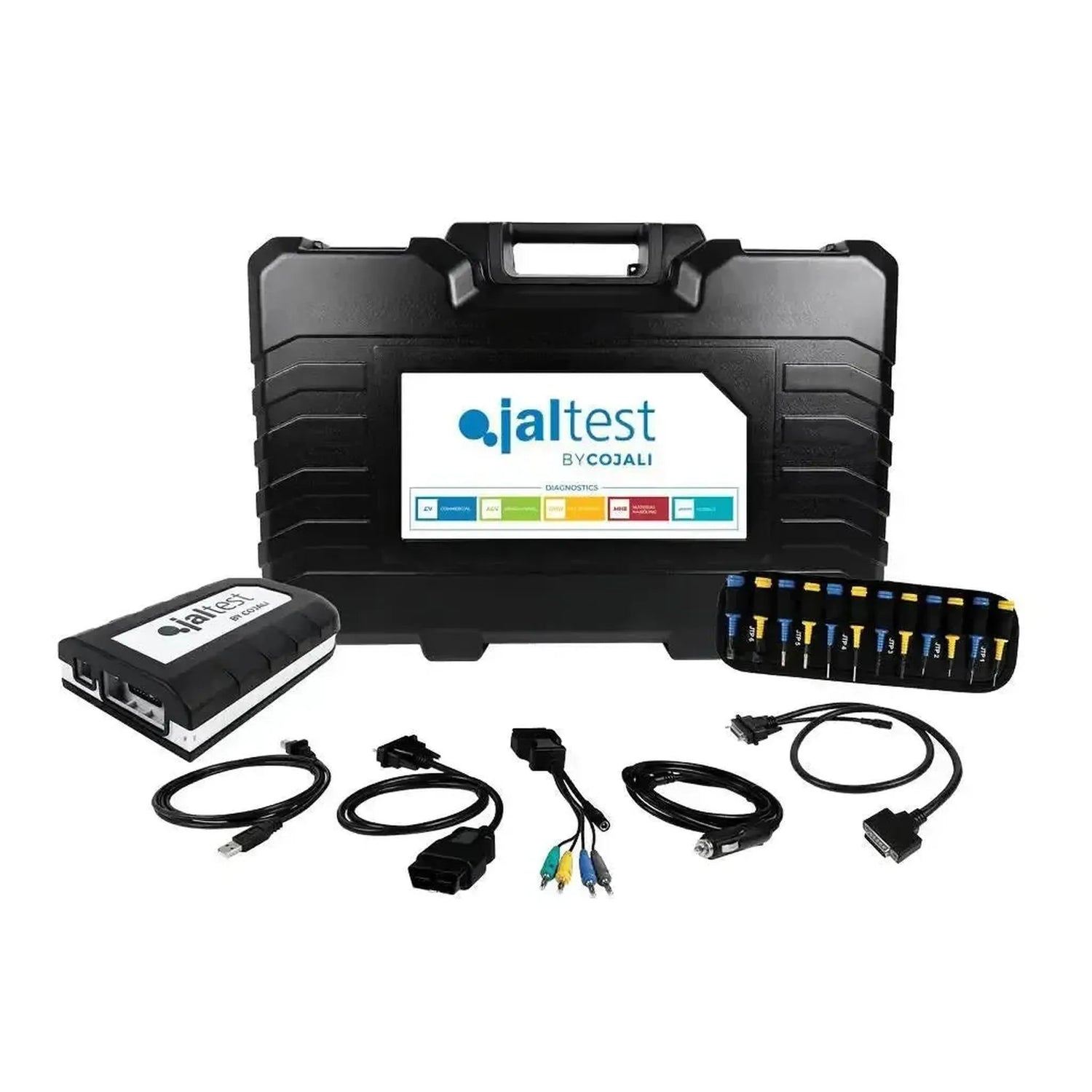

Η θήκη περιέχει το υλικό με το οποίο δημιουργείτε τη σύνδεση, και επιπλέον τα δικαιώματα λογισμικού που ξεκλειδώνουν το Jetski module. Το υλικό είναι το ίδιο με το ξεχωριστό σετ 70001053. Η διαφορά μεταξύ των τεσσάρων Marine διαγνωστικών συσκευών βρίσκεται στη ενότητα λογισμικού και όχι στη θήκη. Παρακάτω περιγράφεται τι είναι κάθε στοιχείο και ποιός είναι ο αριθμός αναφοράς του.

Υλικό

• Jaltest Link V9 (70001015): Η διαγνωστική διεπαφή που συνδέετε στη θύρα διάγνωσης του κινητήρα, με 26-ακίδα DB26 στο καλώδιο και USB-C στον υπολογιστή.
• Multipin Kit Jaltest Marine (70002007): Είκοσι multipins JTP01 έως JTP10, ο καθένας σε δύο χρώματα, το καλώδιο σύνδεσης JTP101 και το καλώδιο τροφοδοσίας JDC10AM2 με σφιγκτήρες μπαταρίας. Με αυτά τσιμπάτε απευθείας σε έναν σύνδεσμο για τον οποίο δεν υπάρχει δικό του διαγνωστικό καλώδιο.
• Καλώδιο OBD 16 pins (JDC213.9): Το τυπικό καλώδιο για τη συνήθη σύνδεση διάγνωσης.
• Καλώδιο USB-C (JDC107.9B): Η σύνδεση μεταξύ του Link και του laptop σας.
• Καλώδιο επέκτασης 250 εκ (JDC100B): Με θύρα 26-ακίδα DB26, τον πλατύ σύνδεσμο στο ίδιο το Link. Δύο και μισές φορές μεγαλύτερο από το JDC100 στις άλλες θήκες Jaltest, γιατί επί του σκάφους ο κινητήρας είναι σπάνια εντός της απόστασης του χεριού από τη θέση όπου στέκεται ο φορητός υπολογιστής.
• Θήκη (70003015): Η συμπαγής εκτέλεση, 505 x 381 x 146 mm.

Λογισμικό

• Λογισμικό (74502005): Η μονοσήμαντη αγορά που ξεκλειδώνει το Jetski module.
• Ενεργοποίηση της άδειας, δώδεκα μήνες (74502017): Το δικαίωμα να το χρησιμοποιήσετε το πρώτο έτος.
• INFO Online Marine (29479): Οι τεχνικές πληροφορίες που συνοδεύουν το λογισμικό. Περιέχονται, δεν διατίθενται χωριστά και είναι δωρεάν από το 2026.
• Jaltest GRP: Το λογισμικό εργοστασίου της Cojali για πελάτες, σκάφη και αναφορές.

Ένας φορητός υπολογιστής και τα ναυτικά καλώδια δεν περιλαμβάνονται εδώ. Ανατρέξτε στα Καλώδια και υπολογιστή παρακάτω σε αυτήν τη σελίδα.

Για ποιους κινητήρες και συστήματα

Το Jaltest Marine Jetski καλύπτει το σκάφος αναψυχής, γνωστό στον ναυτιλιακό χώρο ως jetski ή PWC. Μια μάρκα στη λίστα σημαίνει ότι υπάρχει κάλυψη, όχι ότι κάθε μοντέλο και έτος κατασκευής υποστηρίζεται πλήρως. Η κατηγοριοποίηση ανά ήπειρο αφορά τη χώρα προέλευσης της μάρκας, όχι τον τρέχοντα κάτοχο.

Jet ski

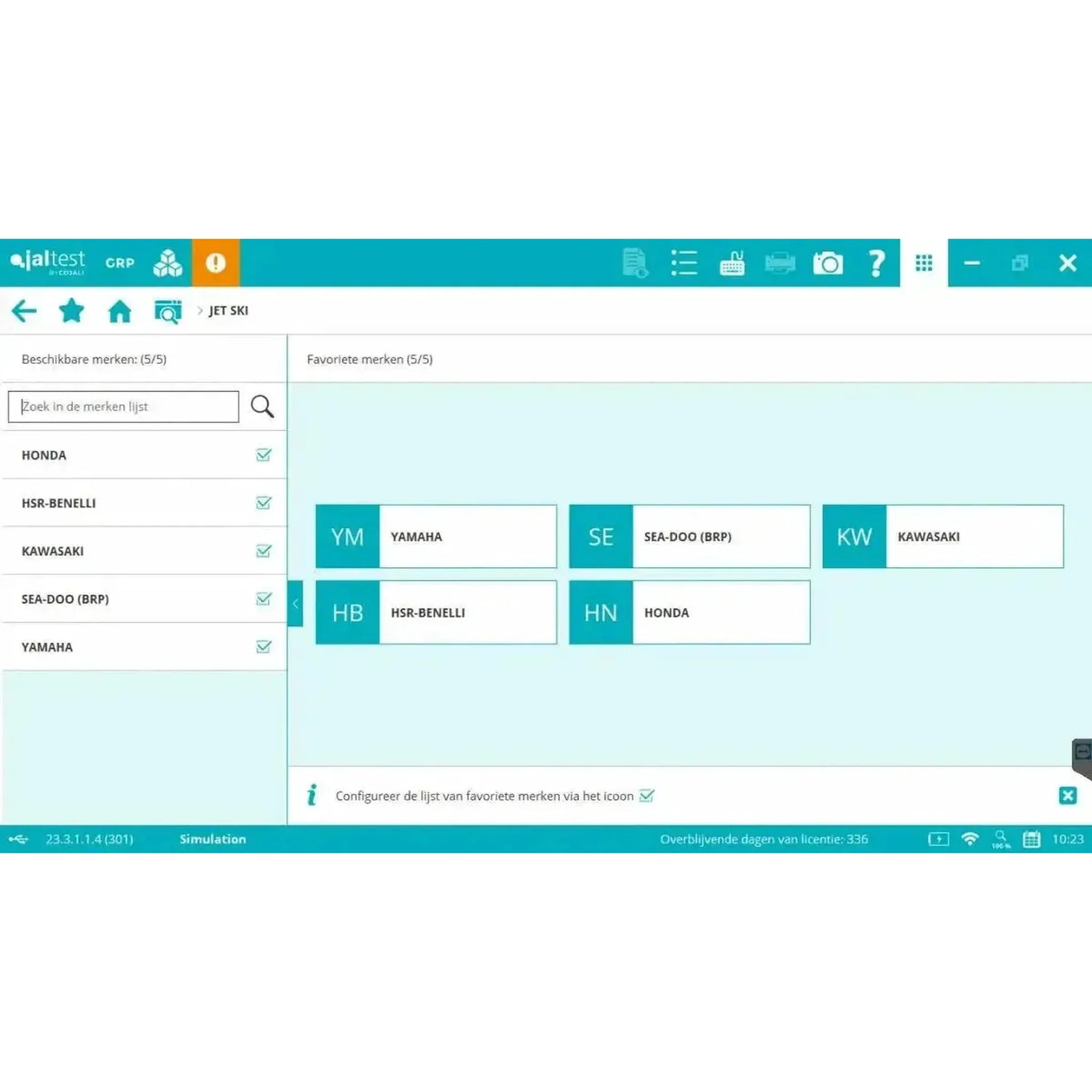

Γνωστές μάρκες στις θαλάσσιες μοτοσυκλέτες που καλύπτονται από το Jaltest Marine Jetski: Honda, Kawasaki, Sea-Doo (BRP) και Yamaha.

Και οι 5 μάρκες jet ski, κατανεμημένες ανά ηπειρό:

Ευρωπαϊκή περιλαμβάνει το Ηνωμένο Βασίλειο, την Τουρκία και τη Ρωσία. Κινέζικη είναι χωριστή από τη Ασιατική, όπου εμπίπτουν Ιαπωνία, Νότια Κορέα και Ινδία. Η κατανομή αφορά τη χώρα προέλευσης του μάρκα και όχι τον τρέχοντα ιδιοκτήτη, και οι κατασκευαστές κινητήρων λαμβάνουν την περιοχή της δικής τους χώρας.

Τα συστήματα επί του σκάφους

• Ρύθμιση κινητήρα: Η μονάδα ελέγχου του μπλοκ, συμπεριλαμβανομένων του Yamaha ECM EFI, του Sea-Doo ECM και της Kawasaki ECU DFI για την άμεση έγχυση καυσίμου.
• Σύστημα πέδησης και όπισθεν: Το iBR του Sea-Doo και το RiDE του Yamaha, με το RiDE SCU ως ξεχωριστή μονάδα ελέγχου.
• Σύστημα κλειδιού: Τα κλειδιά D.E.S.S. του Sea-Doo, ρυθμιζόμενα ως κανονικό κλειδί, κλειδί εκμάθησης με περιορισμένη ισχύ ή κλειδί ενοικίασης.
• Ενότητα πολυπλεξίας: Το Sea-Doo MPEM, που ελέγχει τη διανομή ρεύματος και την ασφάλεια του σκάφους.
• Όργανο πίνακα: Το Sea-Doo INS, η οθόνη με τα δεδομένα λειτουργίας.
• Σύστημα διεύθυνσης: Ο αισθητήρας γωνίας διεύθυνσης, που χρειάζεται το σύστημα πέδησης και όπισθεν.
• Βαλβίδα accelerator: Ο αισθητήρας θέσης πεταλούδας (TPS), που καθορίζει την επιτάχυνση.

Τα τέσσερα σετ Marine δίπλα-δίπλα

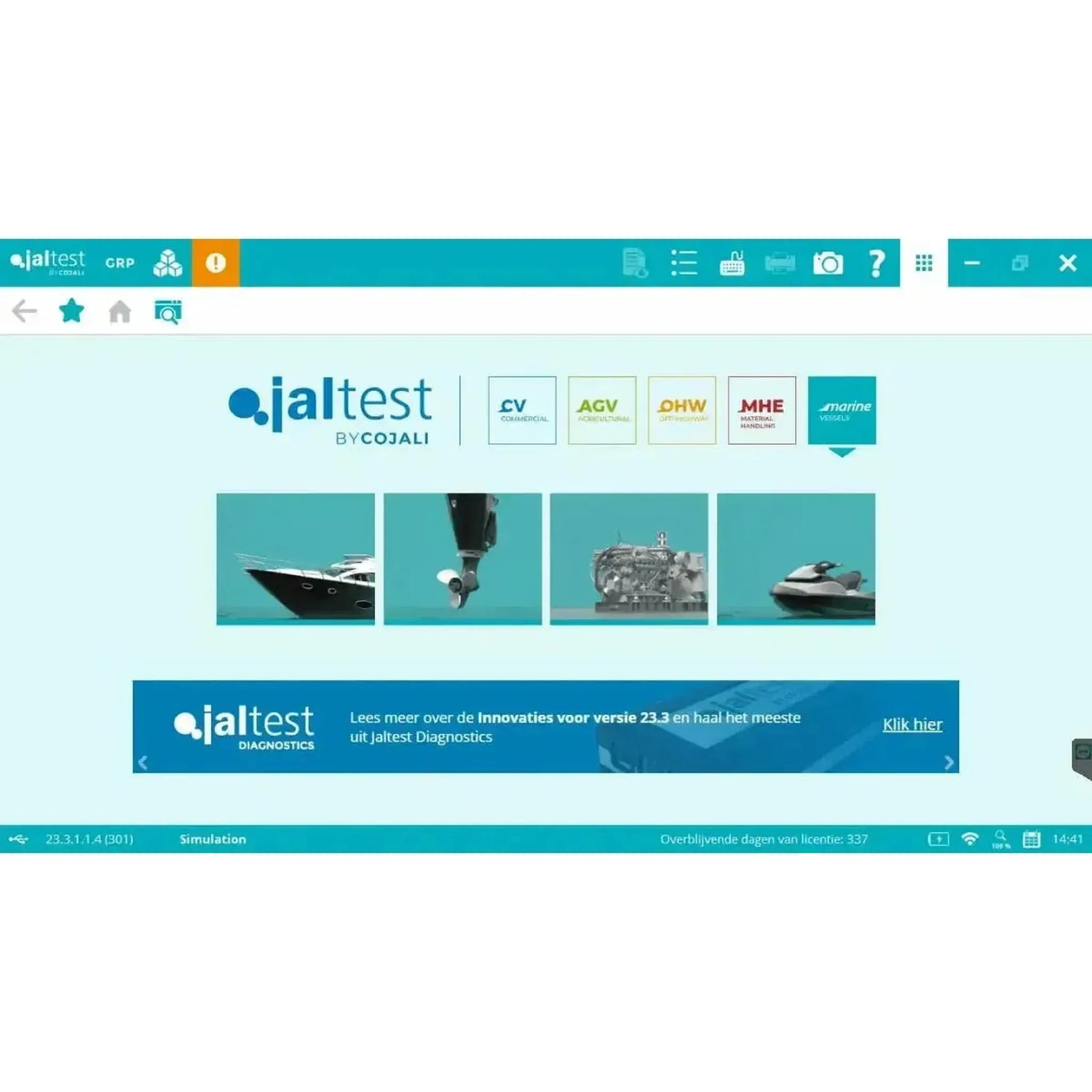

Τα τέσσερα όργανα ανάγνωσης Marine μοιράζονται την ίδια θήκη 70001053 και το ίδιο Jaltest Link V9. η διαφορά βρίσκεται εντελώς στο λογισμικό. Παρακάτω αναφέρεται ανά σετ τι καλύπτει, ώστε να δείτε ποιο ταιριάζει στο έργο σας.

Τι μπορείτε να κάνετε

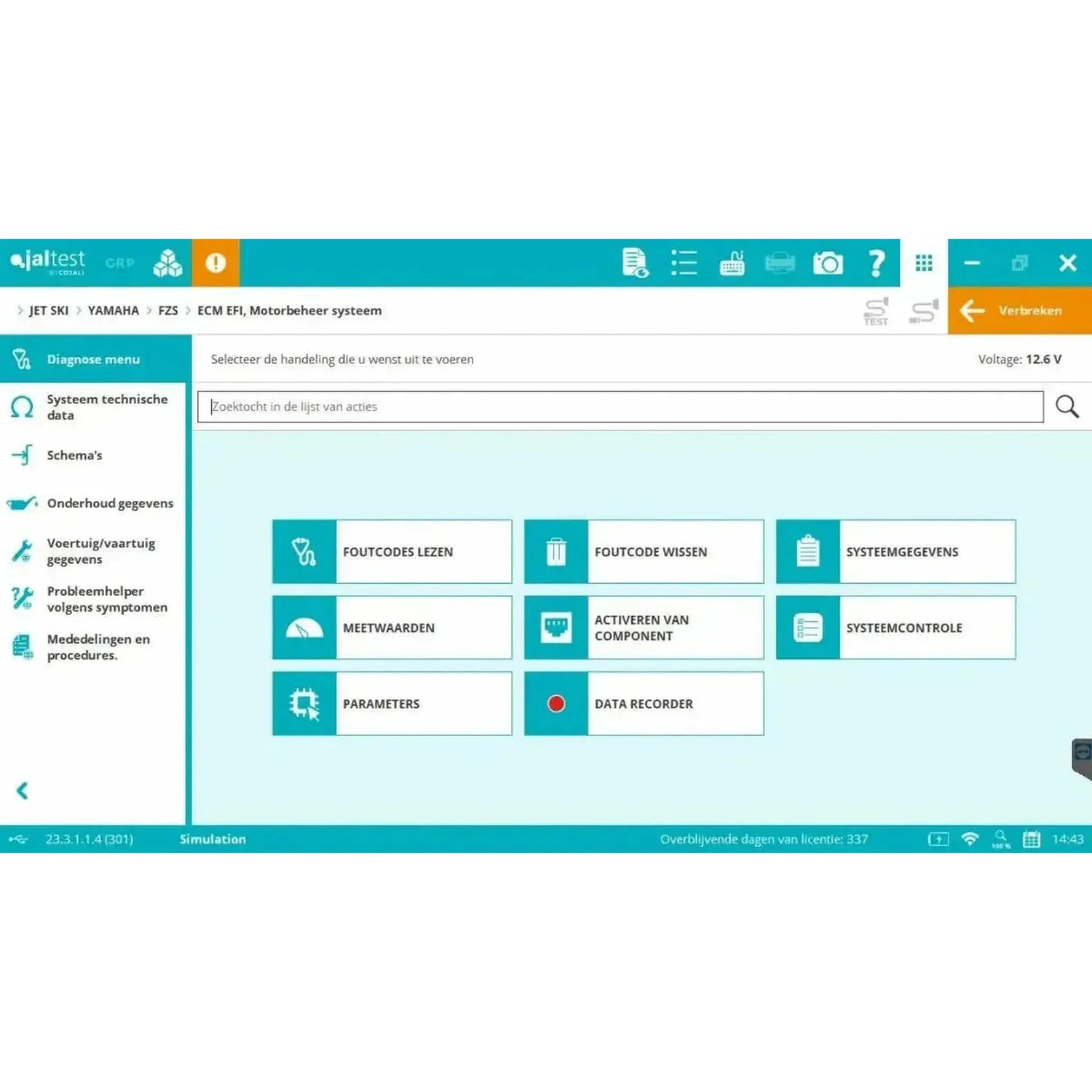

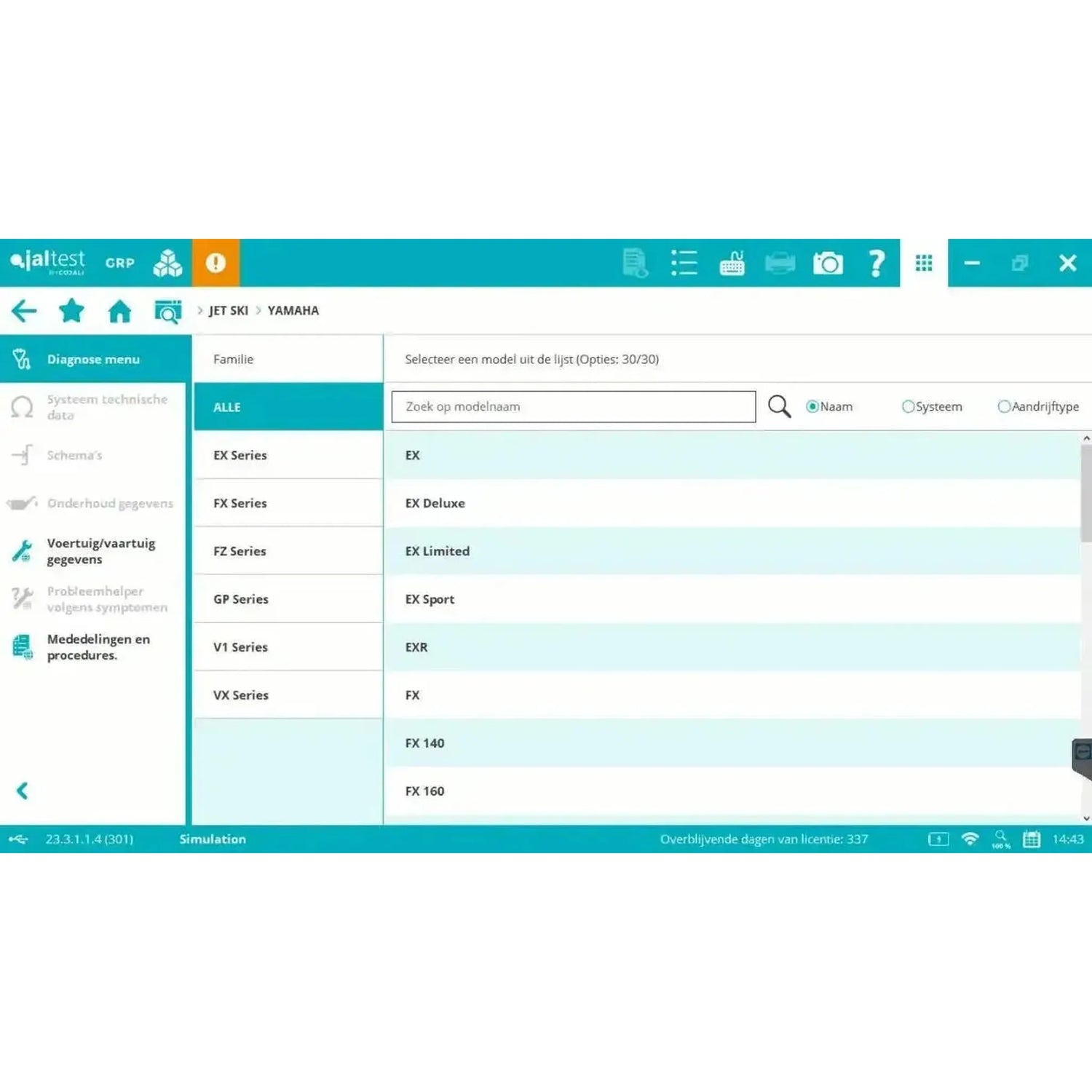

Με το Jetski module διαβάζετε τις μονάδες ελέγχου, παρακολουθείτε τις τιμές μέτρησης σε πραγματικό χρόνο και χειρίζεστε εξαρτήματα. Επιπλέον περιλαμβάνεται ένας κατάλογος αναφοράς με σχέδια, οδηγούς εξάλειψης σφαλμάτων και δεδομένα συντήρησης για το σύστημα που εργάζεστε.

Διάγνωση και εξυπηρέτηση

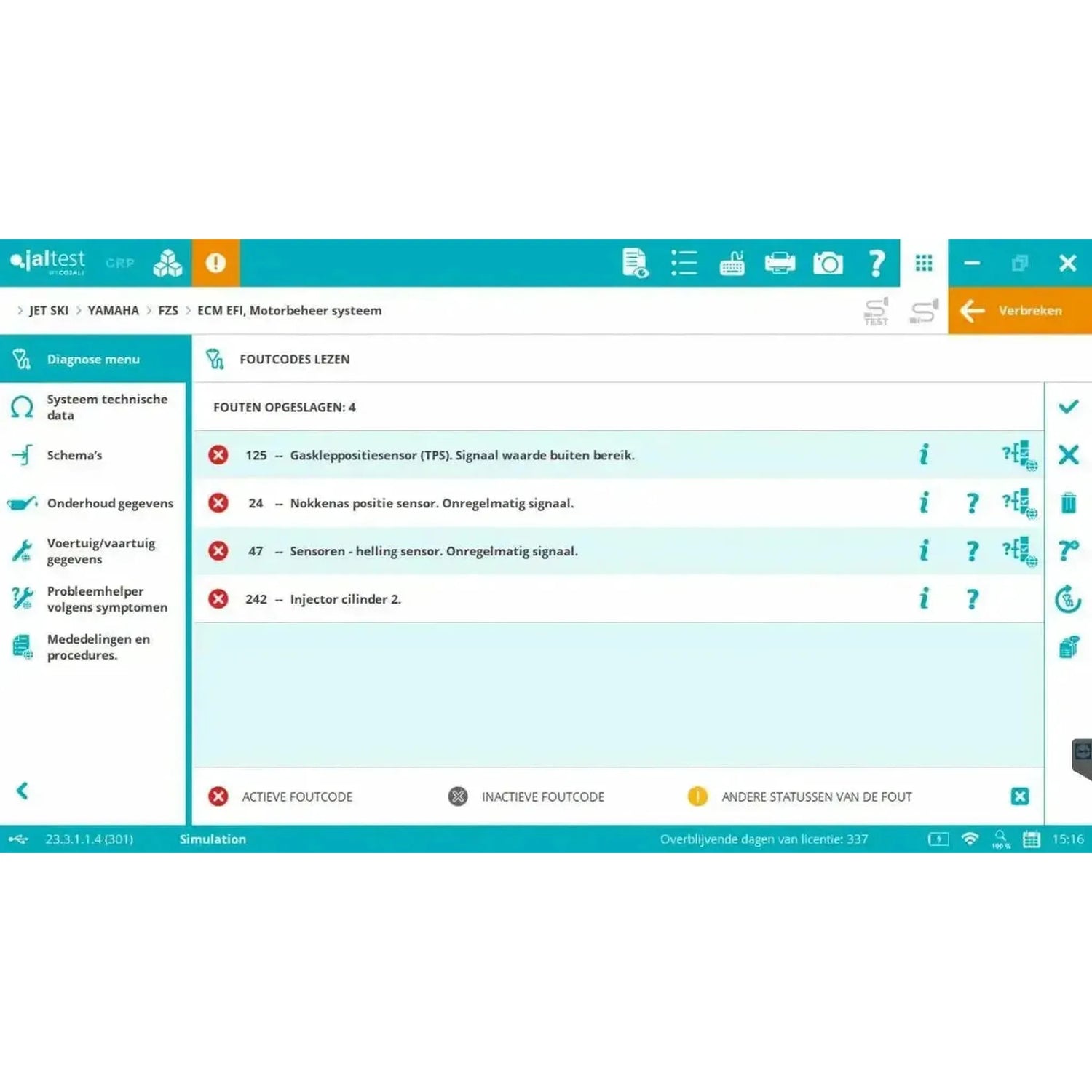

• Ανάγνωση και διαγραφή κωδικών σφάλματος: Μνήμη σφάλματος της μονάδας ελέγχου, με ενεργούς, ανενεργούς και μόνιμους κώδικες και περιγραφή ανά κώδικα.
• Τιμές μέτρησης: Στροφές κινητήρα, πίεση καυσίμου, θέση πεταλούδας και θέση του συστήματος πέδησης και όπισθεν, σε αριθμούς ή διάγραμμα.
• Χειρισμός εξαρτημάτων: Εγχυτήρες, αντλία καυσίμου και κίνηση των συστημάτων iBR και RiDE για στοχευμένο έλεγχο της λειτουργίας τους.
• Δεδομένα ECU: Αριθμός εξαρτήματος, αριθμός σειράς, έκδοση λογισμικού και συνολικός αριθμός ωρών περιστροφής της μονάδας ελέγχου.
• Συντήρηση και εξυπηρέτηση: Προσθήκη, αφαίρεση και ρύθμιση των κλειδιών D.E.S.S. ως κανονικό κλειδί, κλειδί εκμάθησης ή κλειδί ενοικίασης, και επαναφορά του μετρητή συντήρησης.
• Βαθμονομήσεις και διαδικασίες εκμάθησης: Βαθμονόμηση του iBR του Sea-Doo και του RiDE του Yamaha, εκμάθηση του αισθητήρα γωνίας διεύθυνσης και βαθμονόμηση του αισθητήρα θέσης πεταλούδας.

Τεχνικές πληροφορίες, συμπεριλαμβάνονται

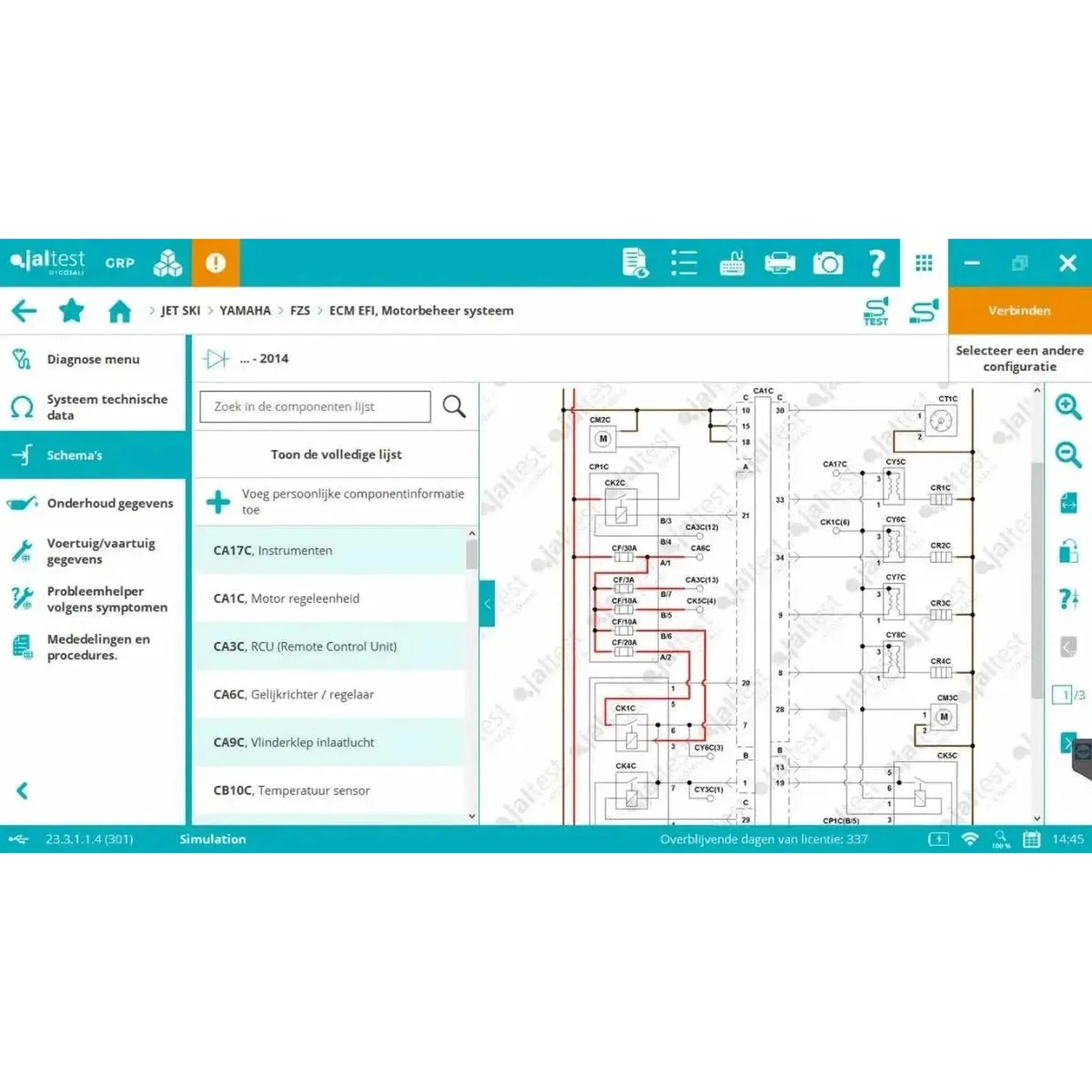

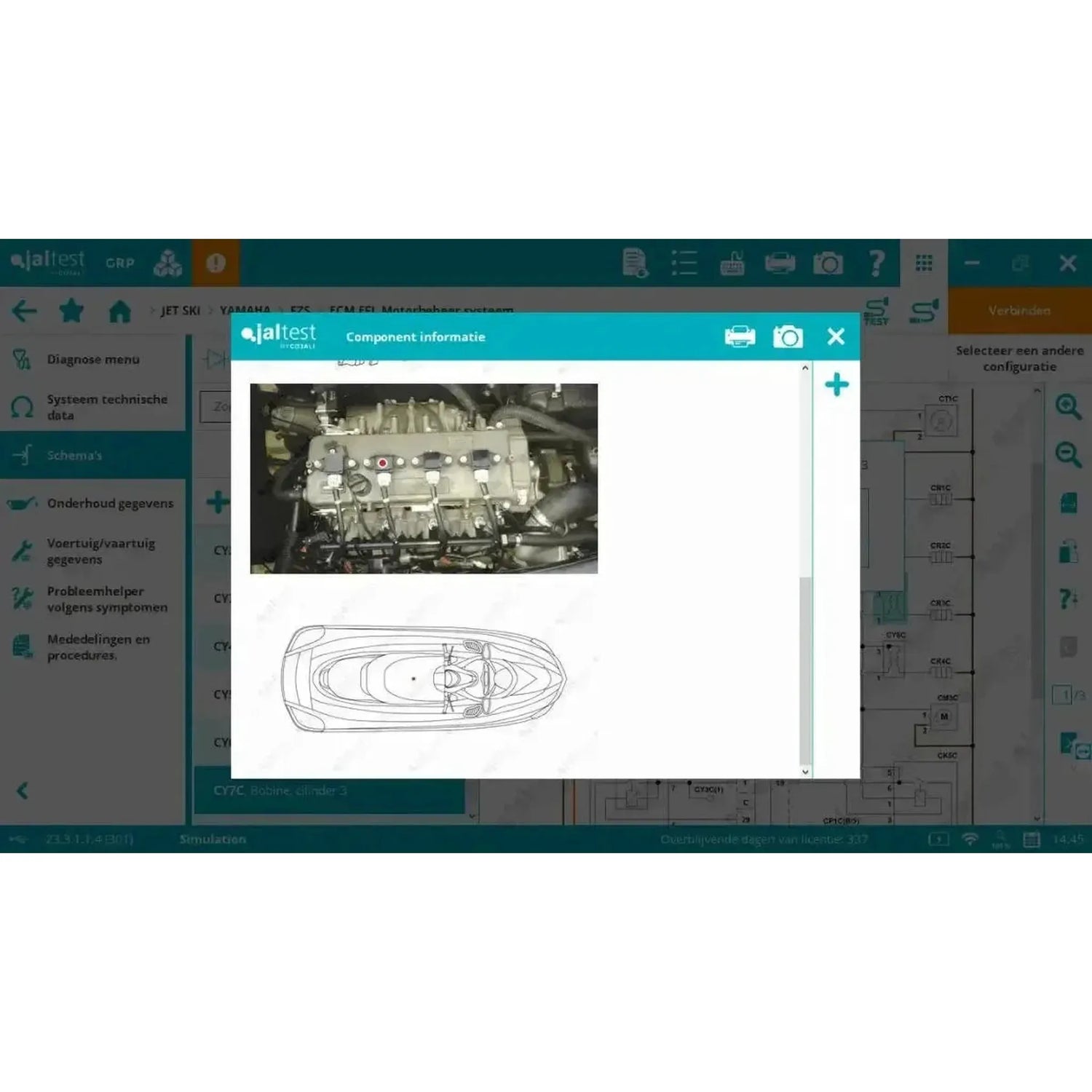

• Σχήματα: Τα ηλεκτρικά σχήματα του συστήματος κινητήρα, με κλικάρισμα ασφαλειών, συνδέσεις γείωσης, αισθητήρες, μονάδες ελέγχου και καλωδίωση.

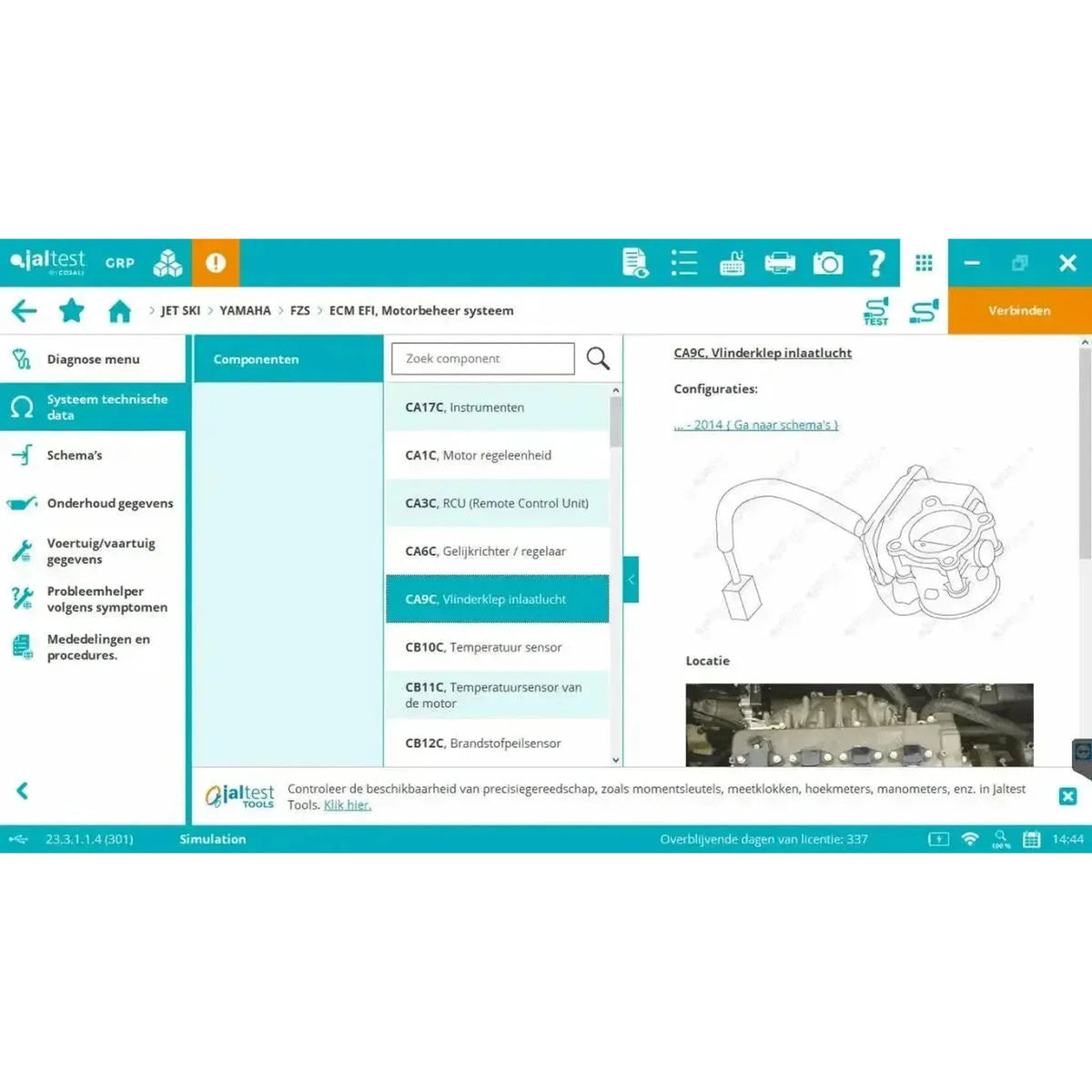

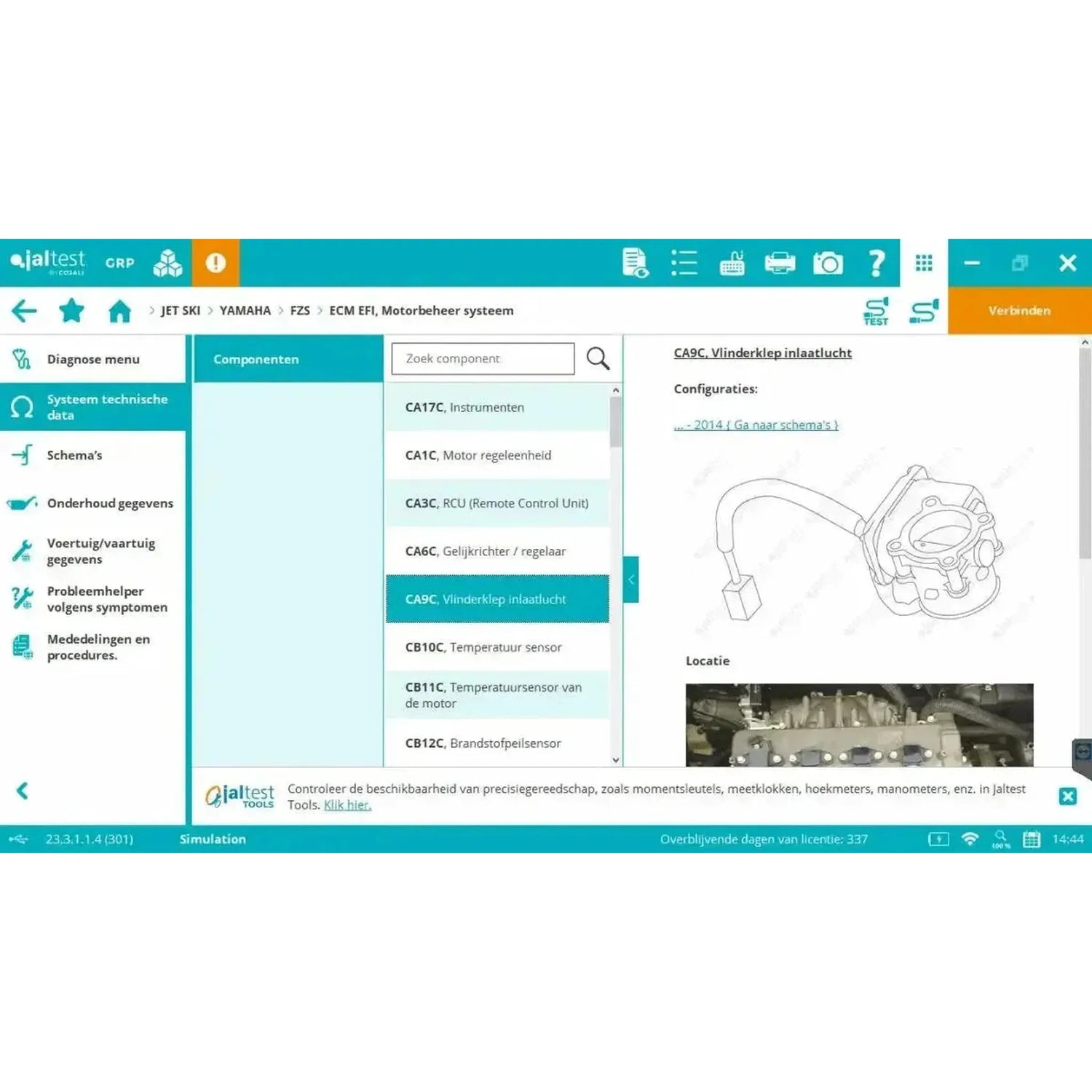

• Τεχνικά δεδομένα: Ροπές σύσφιξης, δεδομένα προσαρμογής, προδιαγραφές ρευστών και δεδομένα αισθητήρων, διεγερτών και μονάδων ελέγχου.
• Οδηγοί επισκευής ανά κωδικό σφάλματος: Οδηγός βήμα προς βήμα για τον κωδικό σφάλματος που βρέθηκε, με επιθεώρηση καλωδίωσης, δοκιμή εξαρτήματος και προτεινόμενη λύση.
• Αντιμετώπιση προβλημάτων με βάση το σύμπτωμα: Αναζήτηση χωρίς κωδικό σφάλματος, με βάση παράπονο όπως δύσκολη εκκίνηση, απώλεια ισχύος ή υπερθέρμανση.
• Τεχνικά δελτία: Ειδοποιήσεις της Cojali σχετικά με συχνές βλάβες και επαναλαμβανόμενα σφάλματα ανά μάρκα.

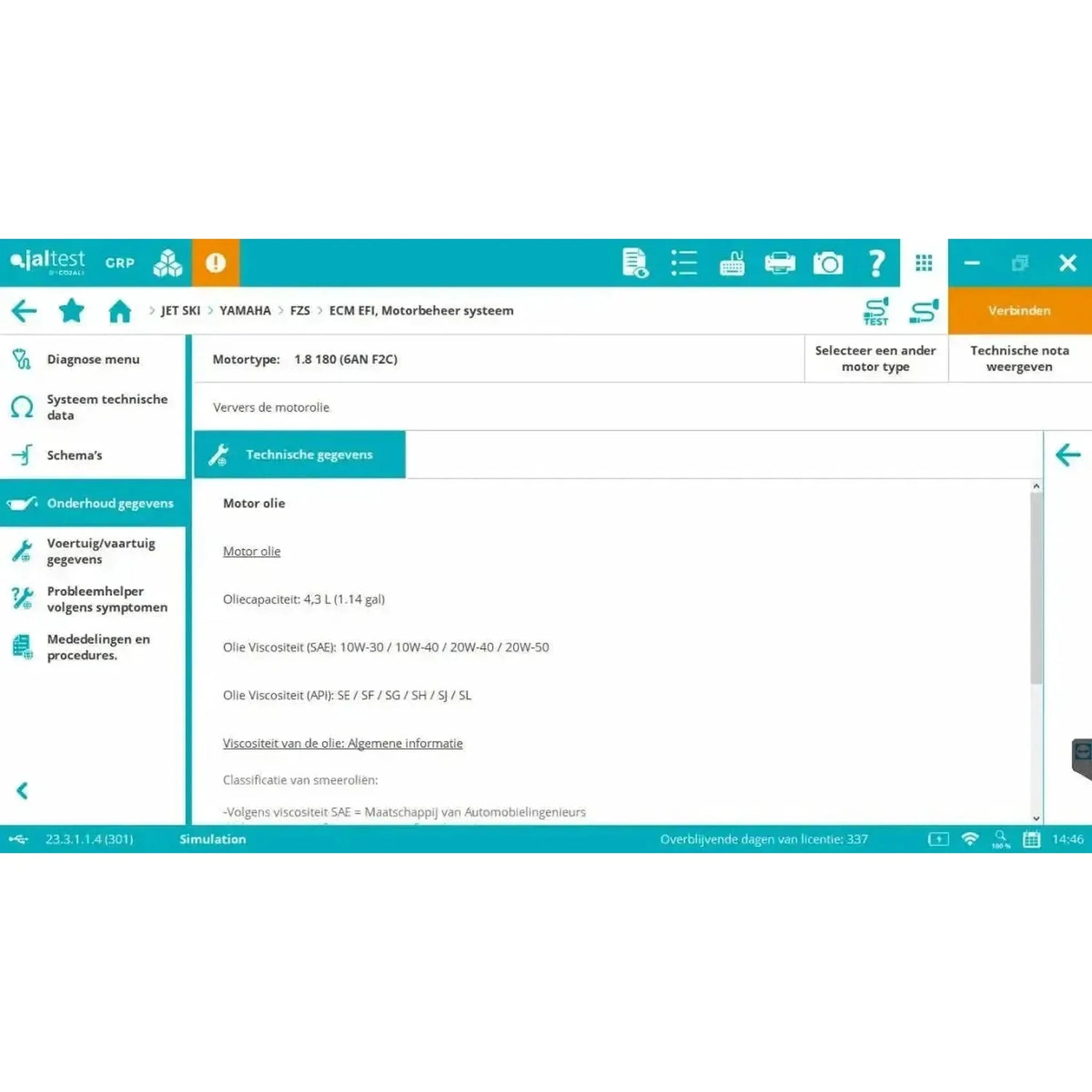

• Δεδομένα συντήρησης: Προγράμματα συντήρησης σε ώρες περιστροφής, με διαδικασίες εξυπηρέτησης και αντικατάσταση φίλτρων, φτερών, ιμάντων V, θερμοστατών και ανόδων.

Η διαφορά με τη λειτουργία ειδικού

Η συνηθισμένη διάγνωση είναι ανάγνωση, μέτρηση και χειρισμός. Στην κατάσταση ειδικού, επιπλέον τροποποιείτε παραμέτρους στις μονάδες ελέγχου: Η βαθμονόμηση αισθητήρων και διεγερτών, ο καθορισμός παραμέτρων λειτουργίας και η εκτέλεση των διαδικασιών μάθησης. Αυτή η κατάσταση περιλαμβάνεται εδώ.

Καλώδια και υπολογιστής

Στη θήκη περιέχεται το καλώδιο OBD 16 ακίδων για τη τυποποιημένη σύνδεση. Στο νερό ποτέ δεν έγινε υποχρεωτική μια τυποποιημένη σύνδεση OBD, επομένως σχεδόν κάθε κατασκευαστής κινητήρα διατηρεί το δικό του διαγνωστικό συνδετήρα, ακόμη και σε νέους κινητήρες. Το λογισμικό έχει εγκατασταθεί σε έναν υπολογιστή Windows.

• Σετ καλωδίων jet ski (29985): Έξι στοιχεία — JDC602A, JDC610A, JDC641M, JDC660M, JDC661M και JDC662M. Το καλώδιο Yamaha JDC601A δεν περιλαμβάνεται, και το σετ παρέχεται με τις εκδόσεις Full και σκάφους. Παραγγείλετε τα καλώδια ξεχωριστά για αυτή την ενότητα.
• Καλώδια διάγνωσης: JDC602A για την 6-επαφη υποδοχή του Sea-Doo, που ξεκλειδώνει iBR, MPEM, ECM και INS, και JDC610A για την 4-επαφη υποδοχή της Kawasaki με το ECU DFI πίσω της.
• Προγραμματισμός κλειδιού: JDC660M για τα κλειδιά D.E.S.S. του Sea-Doo, JDC661M για Yamaha και JDC662M για Kawasaki. Αυτές είναι θέσεις κλειδιού, όχι καλώδια διάγνωσης.
• Καλώδιο διάγνωσης Yamaha: Το JDC601A δεν περιλαμβάνεται σε αυτό το σετ, αλλά στο σετ καλωδίων σκάφους 70002008 και το σετ καλωδίων εξωτερικού κινητήρα 70002025.
• Καλώδιο προέκτασης JDC100B: Το καλώδιο 250 εκ. από τη θήκη παρέχει χώρο μεταξύ της jet ski και του σημείου όπου βρίσκεται ο φορητός υπολογιστής.
• Υπολογιστής: Το λογισμικό εκτελείται στα Windows. Η Cojali προμηθεύει τον Jaltest Rugged PC και το A140 Rugged PAD. και τα δύο διατίθενται ξεχωριστά στο ηλεκτρονικό μας κατάστημα.

Ποιο καλώδιο χρειάζεστε καθορίζεται από τη διαγνωστική σύνδεση στον κινητήρα και όχι από το όνομα στο κάλυμμα κινητήρα. Ελέγξτε τον συνδετήρα στον ίδιο τον κινητήρα πριν παραγγείλετε: Αν είναι η σύνδεση OBD2 16 ακίδων, τότε το παρεχόμενο JDC213.9 είναι αρκετό. αν είναι ιδιόκτητος συνδετήρας, τότε το αντίστοιχο καλώδιο παρατίθεται στη λίστα παραπάνω.

Άδεια χρήσης και ανανέωση

Η άδεια λογισμικού ισχύει για δώδεκα μήνες από την ενεργοποίηση και ανανεώνεται έπειτα ετησίως με την άδεια ενημέρωσης (74602005). Όσο ισχύει η άδεια, λαμβάνετε όλες τις νέες εκδόσεις λογισμικού και διατηρείτε πρόσβαση στις τεχνικές πληροφορίες.

• Διάρκεια: Δώδεκα μήνες από την ενεργοποίηση.
• Ανανέωση: Ετησίως, με την άδεια ενημέρωσης (74602005), κάθε φορά για δώδεκα μήνες.
• Εγκαταστάσεις: Έως πέντε υπολογιστές. Το υλικό Jaltest απαιτείται πάντα για την εκτέλεση του λογισμικού.
• Εγγραφή: Κατά την ενεργοποίηση, μετά από κάθε νέα έκδοση λογισμικού, και στη συνέχεια κάθε έξι μήνες.
• Αγορά πρόσθετης ενότητας: Μια ενότητα που αγοράστηκε αργότερα ευθυγραμμίζεται με την τρέχουσα άδειά σας. πληρώνετε ανάλογα.
• Χωρίς ανανέωση: Η διάγνωση συνεχίζει να λειτουργεί στην τελευταία εγκατεστημένη έκδοση, αλλά η πρόσβαση στις τεχνικές πληροφορίες ματαιώνεται. Η Cojali υποστηρίζει ακόμη μια λήξασα άδεια για έναν χρόνο.

Προαιρετικές επεκτάσεις

Εκτός από το Jetski module υπάρχουν επεκτάσεις που παραγγέλνετε χωριστά. Δεν είναι απαραίτητες για τη διάγνωση, αλλά επεκτείνουν τον κατάλογο αναφοράς, την υποστήριξη ή το εύρος. Παρακάτω περιγράφεται τι συνοδεύει το Marine.

• Jaltest ATS (70809004): Ένα έτος πρόσβασης στην αγγλόγλωσση τεχνική helpdesk της Cojali. Συνεχίζεται αυτόματα. η παραίτηση μπορεί να γίνει γραπτώς έως τριάντα ημέρες πριν την ημερομηνία λήξης.
• Jaltest Central Services: Εργασίες που οι ειδικοί της Cojali εκτελούν για λογαριασμό σας, ανά εργασία.
• Τα άλλα Marine modules: Το Marine Inboard (74502003) και το Marine Outboard (74502004) μπορούν να προστεθούν ξεχωριστά, ή παίρνετε ταυτόχρονα το Marine Full (74502001), που καλύπτει και τις τέσσερις περιοχές.

Περιεχόμενα συσκευασίας

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit Jaltest Marine (70002007)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Καλώδιο προσαρμογέα | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Καλώδιο προσαρμογέα USB-C | Interface
• 1x Jaltest (JDC100B) | Link V9 26-pin DB26 Καλώδιο επέκτασης (250 cm) | Διεπαφή
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (74502005) | Marine (Jetski) | Ενεργοποίηση λογισμικού
• 1x Jaltest (74502017) | Marine (Jetski) | Άδεια λογισμικού
• 1x Jaltest INFO Online Marine (29479)
