Jaltest | SKU: JDC632.9

Jaltest (JDC632.9) | Mercury/Tohatsu 6-pins OBD - 26-pins DB26 Verloopkabel | Motorboot

Name: Jaltest (JDC632.9) | Mercury/Tohatsu 6-pins OBD - 26-pins DB26 Verloopkabel | Motorboot
Brand: Jaltest
SKU: JDC632.9
Price: 169.95 EUR
Availability: InStock

€169,95 με ΦΠΑ

€140,45 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

Ο Jaltest JDC632.9 είναι ο προσαρμογέας μεταξύ της διάγνωσης 6 ακίδων των μικρών εξωλέμβιων κινητήρων Mercury και Tohatsu και της θύρας 26-ακίδων DB26 του Jaltest Link. Ο σύνδεσμος DB26 συνδέεται απευθείας στη είσοδο SubD-26 του Link, χωρίς ενδιάμεσο καλώδιο OBD2. Στη δευτερεύουσα πλευρά, η σύνδεση 6 ακίδων βρίσκεται κάτω από το κάλυμμα του κινητήρα.

Το καλώδιο ανοίγει τη γραμμή διάγνωσης προς τον ελεγκτή κινητήρα αυτών των εξωλέμβιων κινητήρων: ECM by Tohatsu με τα ονόματα μοντέλων Mercury και ECM (Engine Control Module) με τα ονόματα μοντέλων Tohatsu — την ίδια μονάδα ελέγχου, με το ίδιο σύνολο λειτουργιών. Έτσι, ο εξοπλισμός διάγνωσης διαβάζει κώδικες σφαλμάτων και τιμές μέτρησης, ελέγχει τα στοιχεία και παρακολουθεί τις τιμές σε πραγματικό χρόνο κατά τη λειτουργία του κινητήρα· ο καθορισμός παραμέτρων, η βαθμονόμηση και η επαναφορά συντήρησης δεν καλύπτονται από αυτόν τον ελεγκτή κινητήρα. Το Jaltest προμηθεύει το καλώδιο για τα μοντέλα στην κατηγορία ισχύος 10-20 PS. Το καλώδιο εμπίπτει στο Jaltest Marine.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Ειδικά για την κατηγορία 10-20 hp της Mercury και της Tohatsu, που μοιράζονται την ίδια ρύθμιση κινητήρα.

✔Συνδέεται απευθείας με τον σύνδεσμο DB26 στη θύρα SubD-26 του Jaltest Link, χωρίς ενδιάμεσο καλώδιο OBD2.

✔Επιτυγχάνει, εκτός από κώδικες σφαλμάτων και τιμές μέτρησης, επίσης δοκιμές στοιχείων, συμπεριλαμβανομένων άμεσων δοκιμών στην έγχυση και την ανάφλεξη.

✔Καλύπτει με ένα καλώδιο δύο μάρκες: Η Mercury 15 και 20 FourStroke και τα μοντέλα Tohatsu MFS από την ίδια κατηγορία.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Μόνο τα μοντέλα 10-20 PS. Εάν έχετε ένα Tohatsu από την κατηγορία 40-60 PS, το JDC633A είναι το σωστό καλώδιο 6 ακίδων.

✕Χωρίς παραμέτρους, βαθμονόμηση ή επαναφορά συντήρησης σε αυτή τη ρύθμιση κινητήρα — διαβάζετε, μετράτε και δοκιμάζετε, αλλά δεν ορίζετε τίποτα.

✕Με το Jaltest Link V9, η σύνδεση DB26 γίνεται μέσω του καλωδίου επέκτασης JDC100B (2,5 m SubD-26 με jack)· ελέγξτε ότι το έχετε διαθέσιμο.

✕Αυτή η έκδοση καταλήγει σε 26-ακίδων DB26· εάν εργάζεστε με το καλώδιο OBD2 16-ακίδων του Jaltest Link, το JDC632A είναι το σωστό αδελφό καλώδιο.

Τι θα πάρετε στα χέρια σας

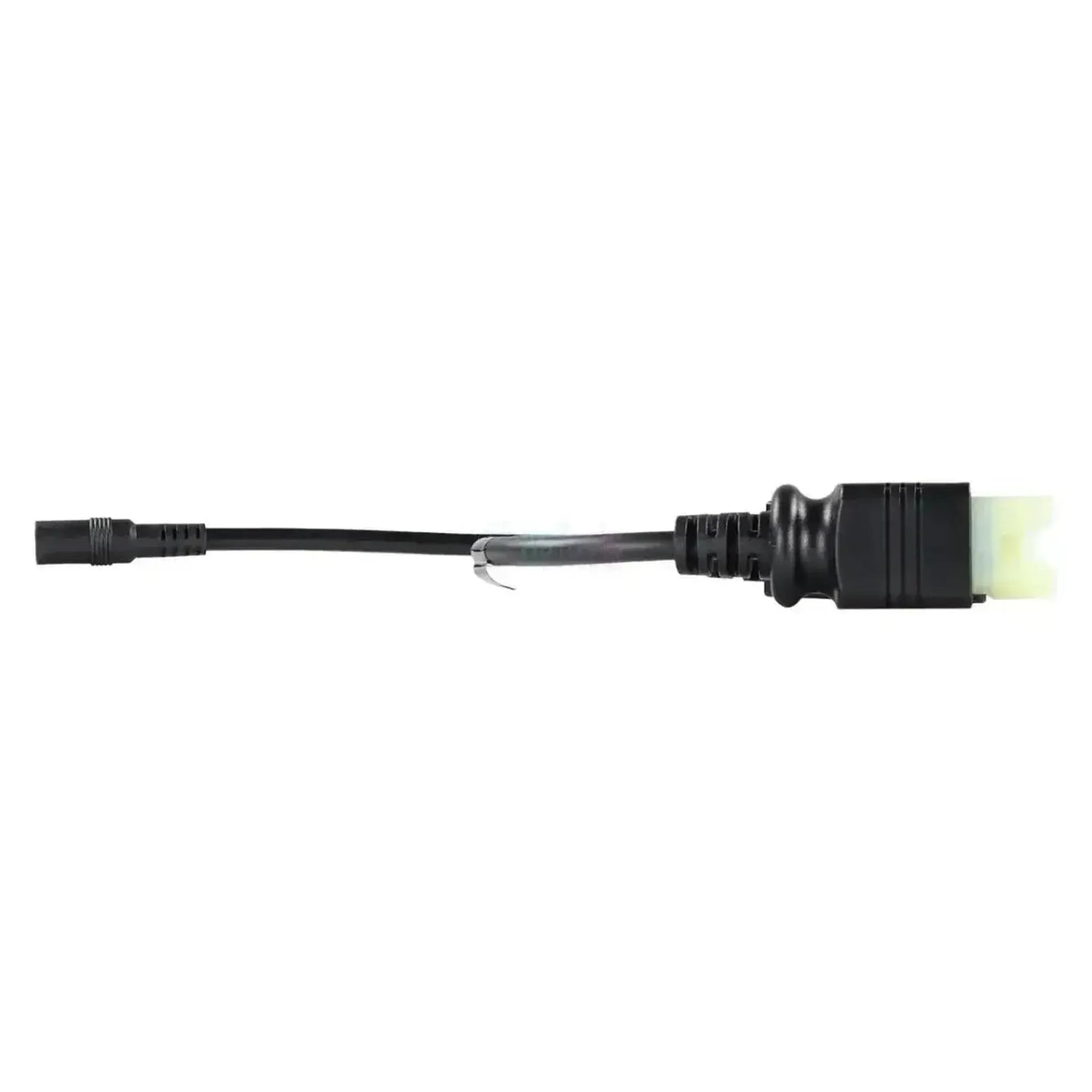

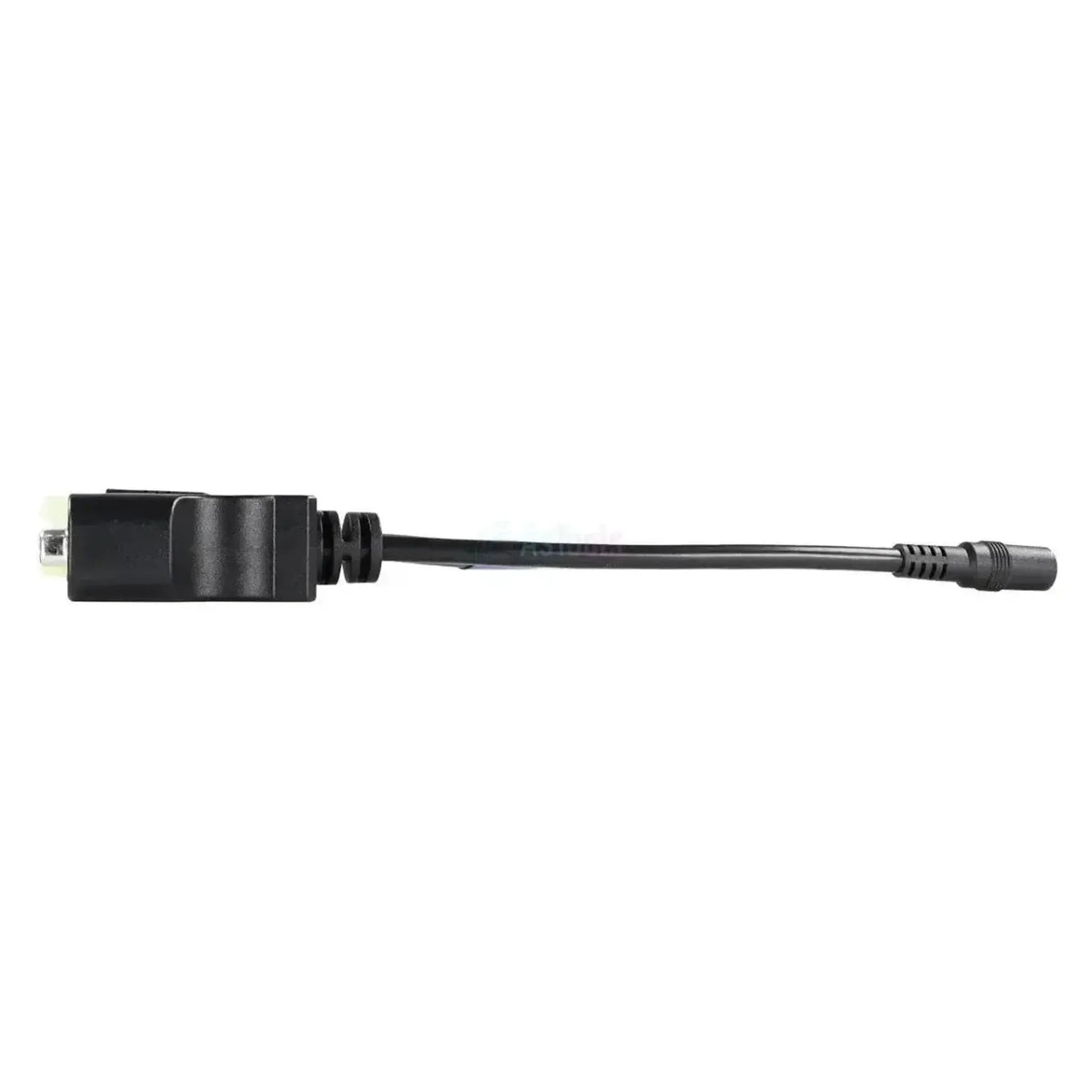

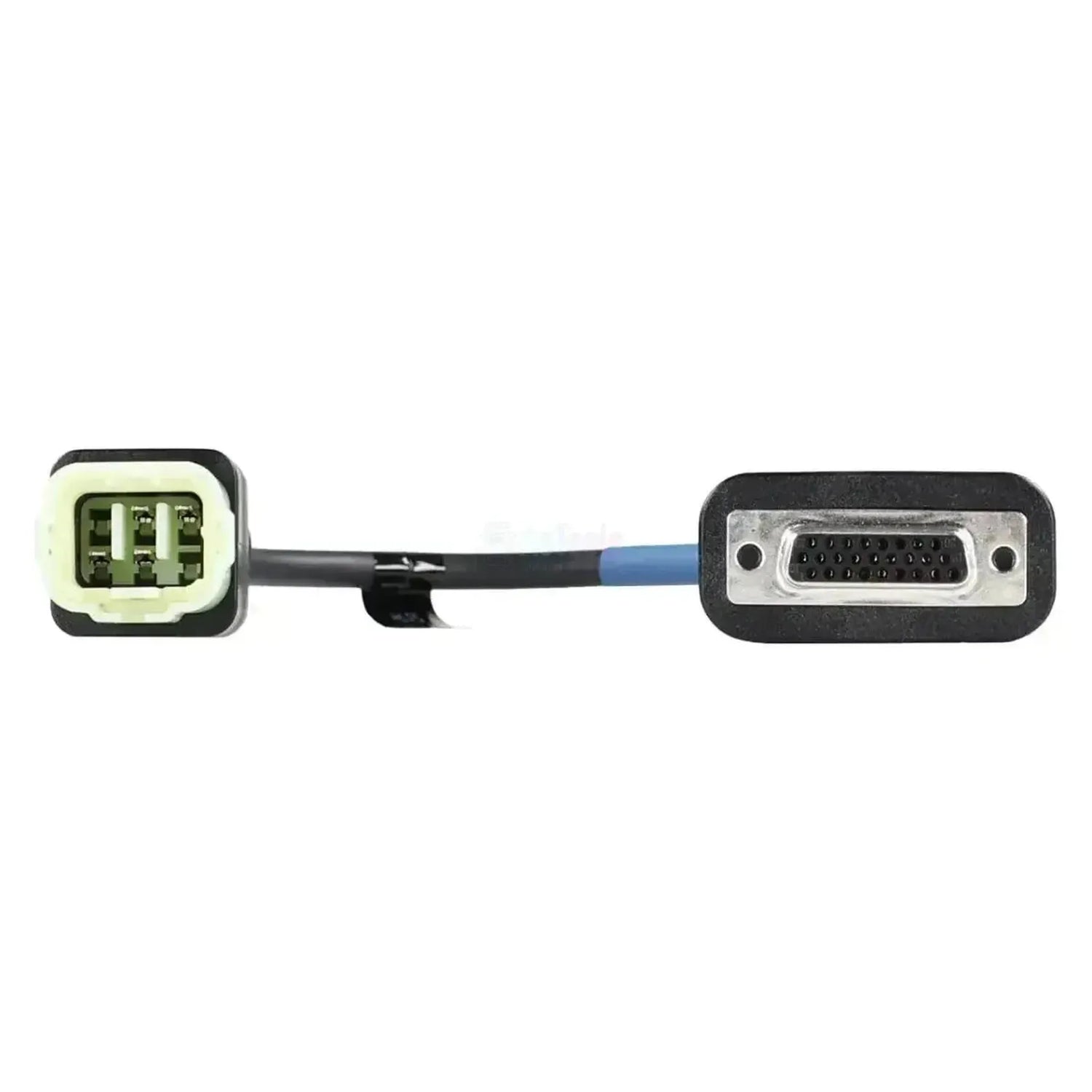

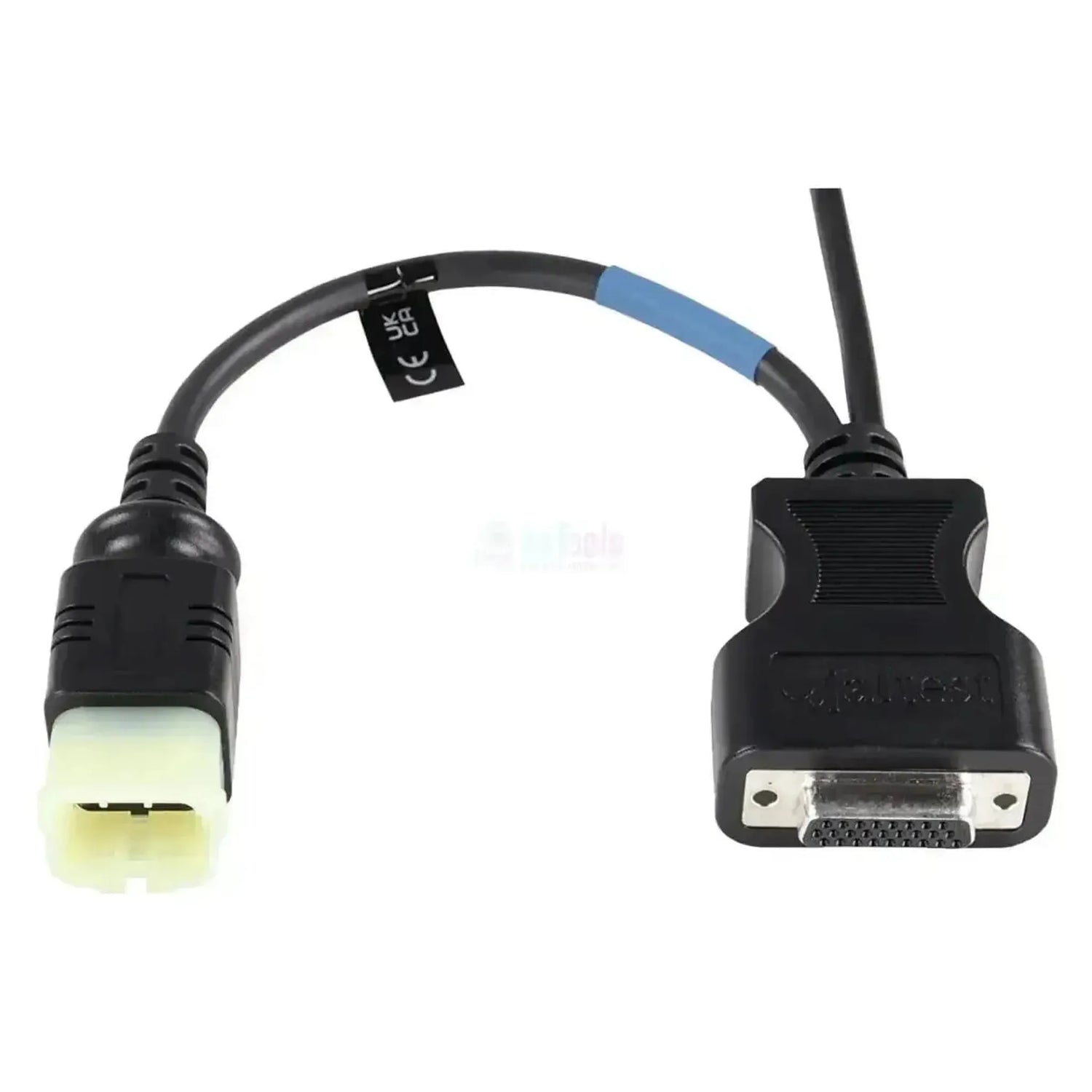

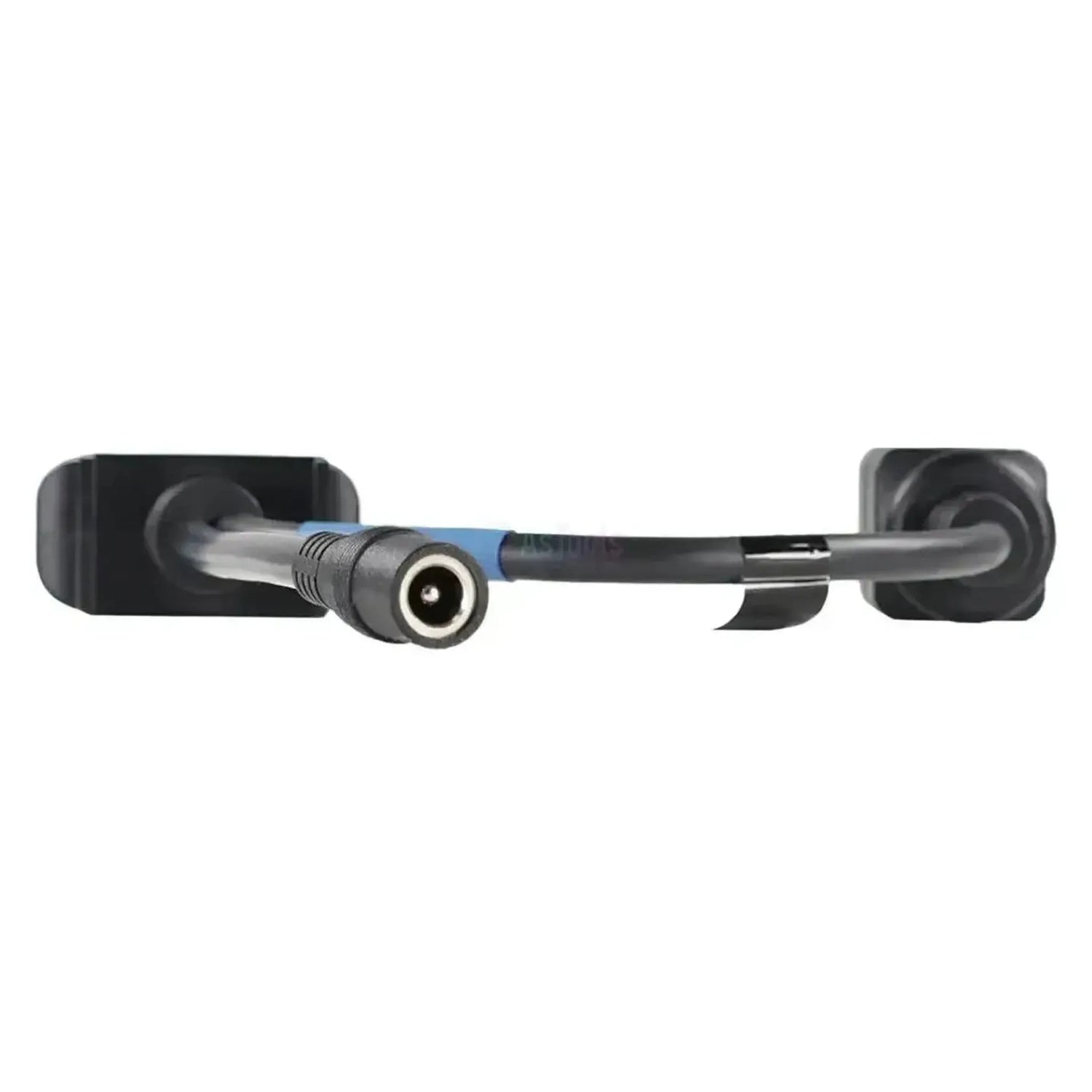

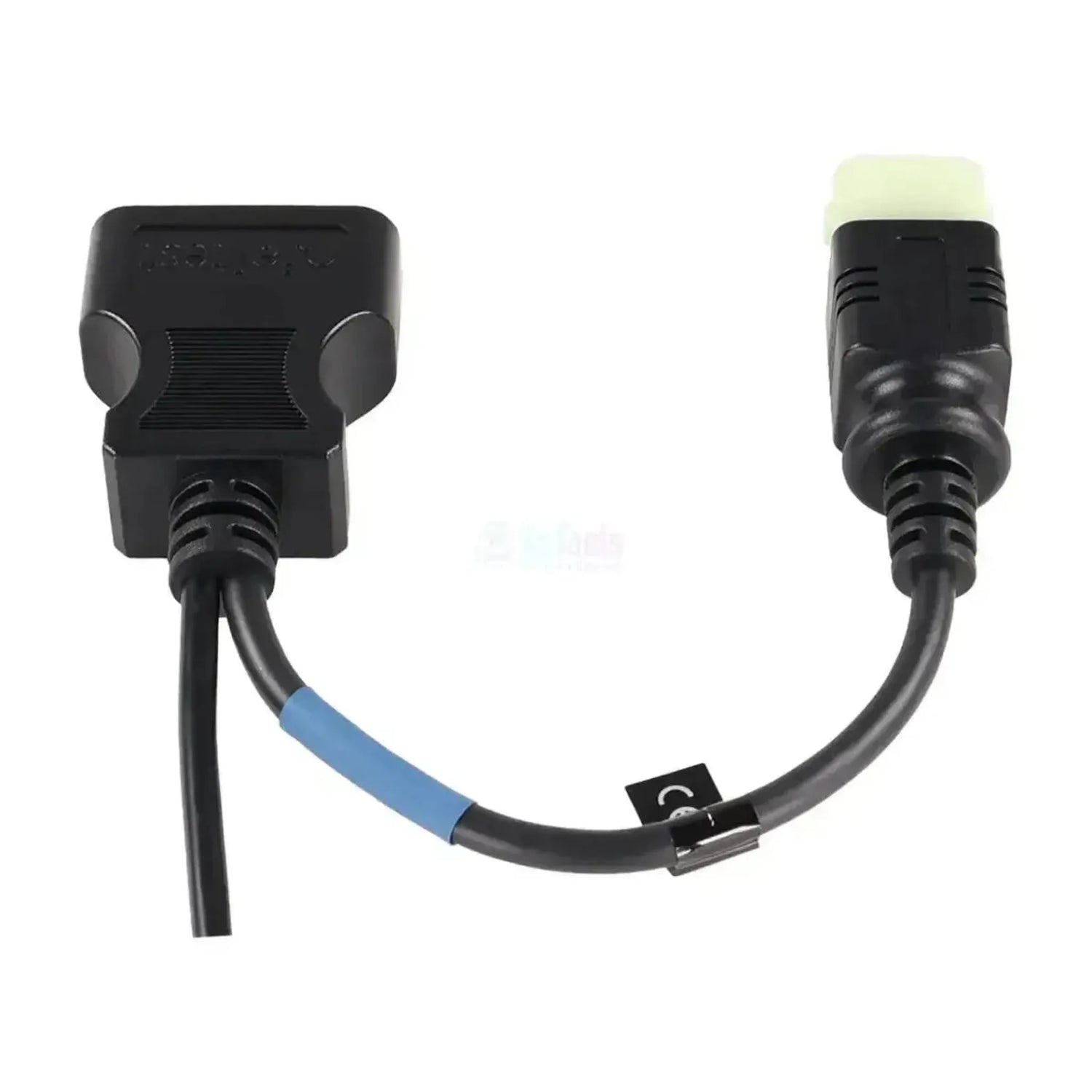

Λαμβάνετε ένα μαύρο καλώδιο προσαρμογέα με στη δευτερεύουσα πλευρά ένα σύνδεσμο 26-ακίδων DB26: Ένα μεταλλικό περίβλημα D με επιχρυσωμένα τερματικά επαφής και κλείδωμα με κοχλία. Στη δευτερεύουσα πλευρά βρίσκεται ο ίδιος σύνδεσμος 6 ακίδων κρεμ χρώματος όπως στο JDC632A, τοποθετημένος σε μαύρο κολάρο θερμοσυστολής. Λίγο πριν από αυτόν τον αγωγό, το κάλυμμα φέρει ένα μπλε δακτύλιο σήμανσης, ένα κόκκινο λαβίδα ανύψωσης και ένα μαύρο ετικέτα με σήμανση CE.

Εφαρμογές και λειτουργίες

Με αυτό το καλώδιο δημιουργείτε τη σύνδεση διάγνωσης μεταξύ του Jaltest Link και του ελεγκτή κινητήρα των μικρών εξωλέμβιων κινητήρων Mercury και Tohatsu. Η σύνδεση αυτή λειτουργεί από τη σύνδεση 6 ακίδων κάτω από το κάλυμμα του κινητήρα απευθείας προς τη θύρα SubD-26 του Link. Παρακάτω φαίνεται ποια μονάδα ελέγχου θα προσεγγίσετε και ποιες λειτουργίες παρέχει το λογισμικό σε αυτήν.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

ECM by Tohatsu — Engine Control Module: Έτσι ονομάζεται ο ελεγκτής κινητήρα στην κάλυψη των μοντέλων Mercury αυτής της κατηγορίας ισχύος, με κώδικες σφαλμάτων, τιμές μέτρησης, έλεγχο στοιχείων, δεδομένα σε πραγματικό χρόνο και πληροφορίες της μονάδας ελέγχου.
ECM — Engine Control Module: Η ίδια μονάδα ελέγχου με τα ονόματα μοντέλων Tohatsu, με το ίδιο σύνολο λειτουργιών.

Τι μπορείτε να κάνετε

Ανάγνωση κωδικών βλάβης: Ανάγνωση της μνήμης βλάβης της ρύθμισης του κινητήρα, με περιγραφή της ανιχνευθείσας βλάβης.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που είναι συνδεμένοι στη ρύθμιση του κινητήρα.
Έλεγχος συστατικών: Ενεργές δοκιμές στη ρύθμιση του κινητήρα, συμπεριλαμβανομένων άμεσων δοκιμών στη ραντίστρια και στη σπίθα.
Παρακολούθηση ζωντανών δεδομένων: Παρακολούθηση τιμών σε πραγματικό χρόνο ενώ ο κινητήρας λειτουργεί.

Συμβατά σκάφη και εφαρμογές

Καθοριστικό είναι ο σύνδεσμος και η κατηγορία ισχύος, όχι το όνομα του μοντέλου. Αυτό το καλώδιο ταιριάζει στους εξωλέμβιους κινητήρες Mercury και Tohatsu της κατηγορίας ισχύος 10-20 PS με τη διάγνωση 6 ακίδων. Τα ακόλουθα μοντέλα περιλαμβάνονται στην κάλυψη του Jaltest Marine· ποιος σύνδεσμος βρίσκεται κάτω από το κάλυμμα του κινητήρα σας, ελέγχετε επί τόπου.

Mercury:

15 FourStroke — μονάδα ελέγχου ECM by Tohatsu
20 FourStroke
15 SeaPro

Tohatsu:

MFS 15 — μονάδα ελέγχου ECM (Μονάδα Ελέγχου Κινητήρα)
MFS 20
MFS 9.9

💡

Καλό να γνωρίζετε: Αυτή η έκδοση καταλήγει σε 26-ακίδων DB26 για τη θύρα SubD-26 του Jaltest Link· εάν εργάζεστε με το καλώδιο OBD2 16-ακίδων, χρειάζεστε το JDC632A. Η δευτερεύουσα πλευρά είναι η σύνδεση 6 ακίδων κάτω από το κάλυμμα του κινητήρα. Ελέγξτε επομένως πρώτα ποιος σύνδεσμος βρίσκεται στον κινητήρα σας πριν παραggγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC632.9) | Mercury/Tohatsu 6-pins OBD - 26-pins DB26 Verloopkabel | Motorboot

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC632.9
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Εξωλέμβιοι κινητήρες Mercury και Tohatsu, 10-20 hp
Μήκος	Δεν καθορίστηκε
Σύνδεση πλευράς κινητήρα	6-pins OBD
Διεπαφή	26-ακίδων DB26 (SubD-26)
Μονάδες ελέγχου	ECM by Tohatsu / ECM (Μονάδα Ελέγχου Κινητήρα)
Προσοχή στο Jaltest Link V9	Ναυτικά καλώδια με σύνδεσμο DB26 απαιτούν το καλώδιο επέκτασης JDC100B
Κατηγορία	Σκάφος (ναυτικά)
Ενότητα Jaltest	Jaltest Marine
Μέρος του συνόλου καλωδίων	Δεν ισχύει· διατίθεται ξεχωριστά
Απαιτείται για χρήση	Jaltest Link
