Jaltest MHE (Material Handling Equipment) Uitleesapparaat

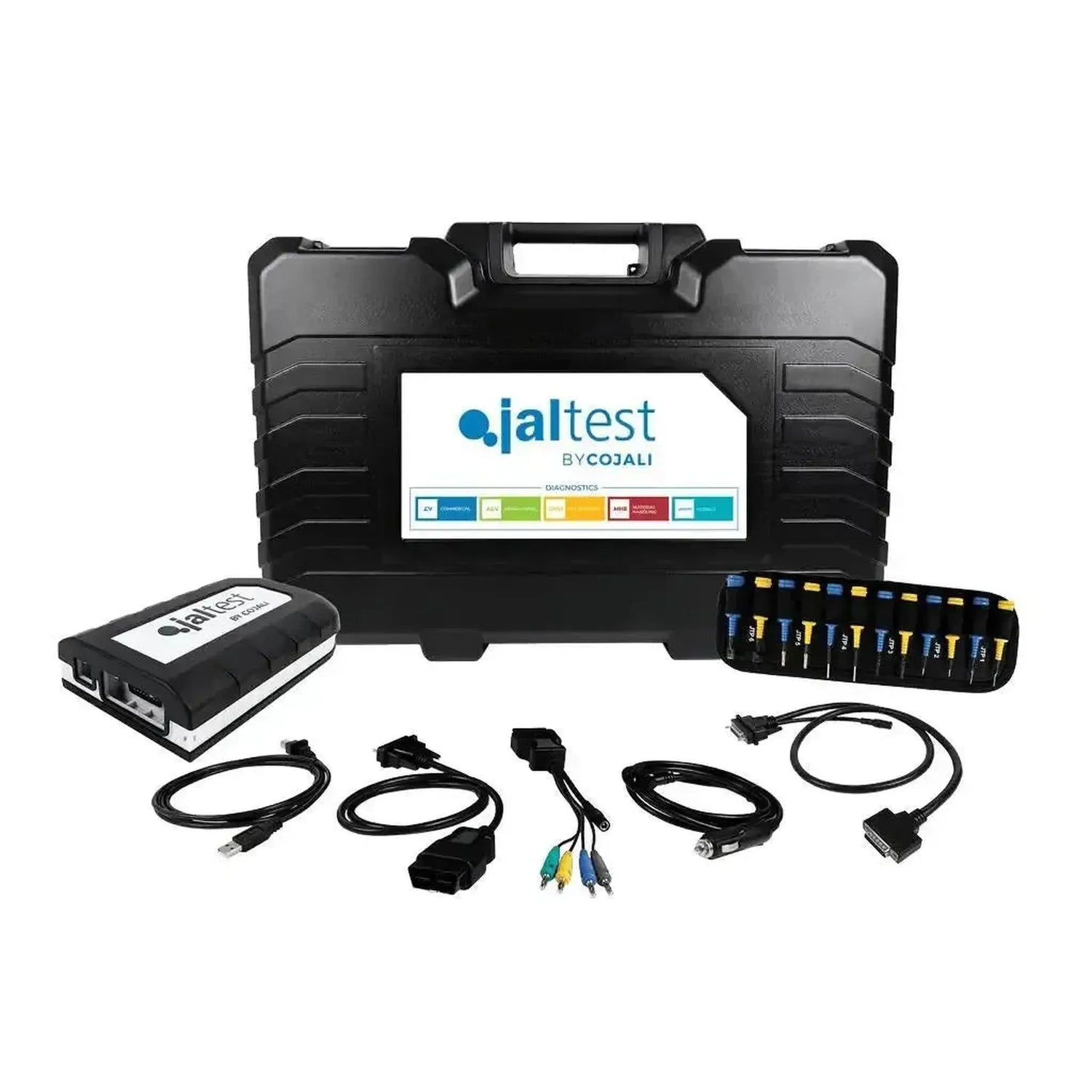

Τι περιέχει το κιβώτιο

Το κουτί περιέχει το υλικό με το οποίο δημιουργείτε τη σύνδεση, καθώς και τα δικαιώματα λογισμικού που ξεκλειδώνουν την ενότητα MHE. Το υλικό είναι το ίδιο με το χαλαρό σετ 70301001, το οποίο ως το μόνο κουτί Jaltest περιλαμβάνει επίσης το καλώδιο τροφοδοσίας USB JDC60AM2. Παρακάτω φαίνεται τι είναι κάθε στοιχείο και ποιος είναι ο αριθμός αναφοράς του.

Υλικό

• Jaltest Link V9 (70001015): Η διαγνωστική διεπαφή που συνδέετε στη διαγνωστική υποδοχή του μηχανήματος, με 26 ακίδων DB26 προς το καλώδιο και USB-C προς τον pc.
• Multipin Kit (70002001): Είκοσι multipins JTP01 έως JTP10, καθένας σε δύο χρώματα, το καλώδιο σύνδεσης JTP101 και δύο καλώδια τροφοδοσίας — JDC10AM2 με σφιγκτήρες μπαταρίας και JDC20AM2 για τον αναπτήρα.
• Καλώδιο OBD 16 pins (JDC213.9): Το τυπικό καλώδιο για τη συνήθη σύνδεση διάγνωσης.
• Καλώδιο USB-C (JDC107.9B): Η σύνδεση μεταξύ του Link και του laptop σας.
• Καλώδιο επέκτασης 100 cm (JDC100): Με σύνδεσμο 26 ακίδων DB26, ο ευρύς σύνδεσμος στο ίδιο το Link.
• Καλώδιο τροφοδοσίας USB (JDC60AM2): Τροφοδοτεί το Jaltest Link V9 μέσω μιας θύρας USB-A, για μηχανήματα των οποίων η διαγνωστική σύνδεση δεν παρέχει τάση. Αυτό το καλώδιο περιλαμβάνεται μόνο στο κουτί MHE.
• Θήκη (70003015): Η συμπαγής εκτέλεση, 505 x 381 x 146 mm.

Λογισμικό

• Λογισμικό (75001001): Η μοναδική αγορά που ξεκλειδώνει την ενότητα MHE.
• Ενεργοποίηση της άδειας, δώδεκα μήνες (75001009): Το δικαίωμα να εργαστείτε με αυτό για το πρώτο έτος.
• INFO Online MHE (29477): Η τεχνική πληροφορία που συνοδεύει το λογισμικό. Περιλαμβάνεται, δεν πωλείται ξεχωριστά και είναι δωρεάν το 2026.
• Jaltest GRP: Το λογισμικό εργαστηρίου της Cojali για πελάτες, μηχανήματα και αναφορές.

Ένα laptop και τα καλώδια ανά μάρκα δεν περιλαμβάνονται εδώ. Δείτε Καλώδια και υπολογιστής παρακάτω σε αυτή τη σελίδα.

Για ποια μηχανήματα και συστήματα

Το Jaltest MHE καλύπτει όλες τις εσωτερικές μεταφορές — ανυψωτικά μηχανήματα, ηλεκτρικές παλέτες, τηλεσκοπικοί φορτωτές, ανυψωτικές πλατφόρμες και λιμενικό εξοπλισμό — με έναν κατάλογο κάλυψης για όλους τους τύπους μηχανημάτων μαζί και όχι έναν ξεχωριστό κατάλογο ανά τύπο. Μια μάρκα στον κατάλογο σημαίνει ότι υπάρχει κάλυψη, όχι ότι κάθε μοντέλο και έτος κατασκευής υποστηρίζεται πλήρως. Η ταξινόμηση ανά ήπειρο αφορά την χώρα προέλευσης της μάρκας, όχι τον τρέχοντα κάτοχό της.

Τα μηχανήματα

• Ανυψωτικά μηχανήματα: Ανυψωτικά μηχανήματα με κινητήρα καύσης και ηλεκτρικά ανυψωτικά μηχανήματα με αντίβαρο.
• Ηλεκτρικές παλέτες: Reach trucks, ηλεκτρικές παλετοφόρες, στοιβαγωγοί και δοσομετρητές παραγγελιών.
• Τηλεσκοπικοί φορτωτές: Τηλεσκοπικοί φορτωτές, συμπεριλαμβανομένων εκδόσεων αγροτικής και κατασκευαστικής χρήσης.
• Ανυψωτικές πλατφόρμες: Ανυψωτικές πλατφόρμες με καμπύλο βραχίονα και ψαλιδωτού τύπου.
• Λιμενικό εξοπλισμό: Λιμενικά ανυψωτικά μηχανήματα, σωροί με φτάσιμο, χειριστές υλικών και λιμενικές γερανογραφίες.

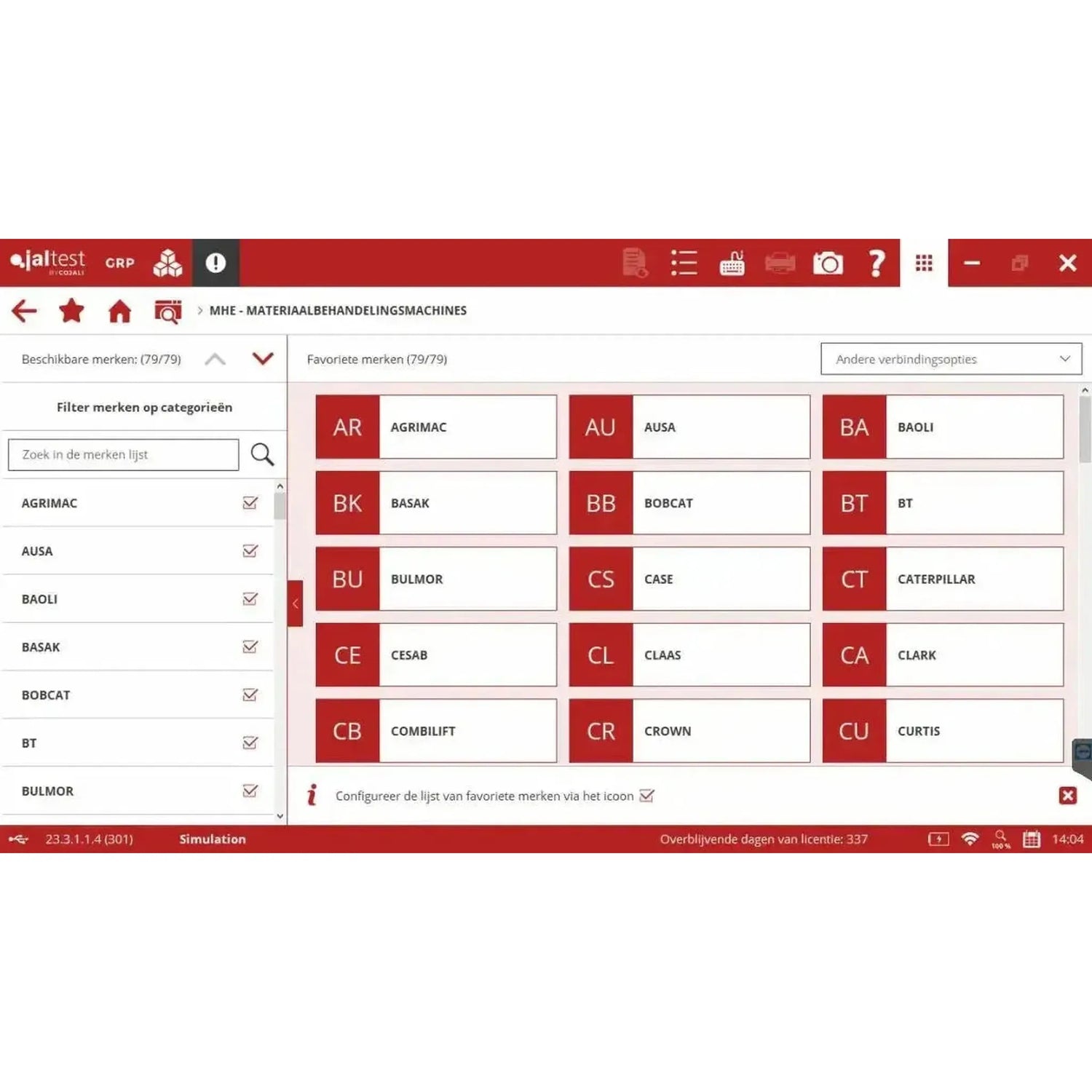

Ποιες μάρκες μπορείτε να διαβάσετε

Γνωστές μάρκες στην κάλυψη του Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers και Yale.

Και οι 105 μάρκες, χωρισμένες ανά ήπειρο:

Ευρωπαϊκά περιλαμβάνουν το Ηνωμένο Βασίλειο, την Τουρκία και τη Ρωσία. Η Κίνα είναι ξεχωριστή από τα Ασιατικά, όπου εντάσσονται η Ιαπωνία, η Νότια Κορέα, η Ινδία και η Ταϊβάν. Στα Λοιπά εμφανίζονται μάρκες από την Αυστραλία και την Αφρική καθώς και ορισμένα ονόματα των οποίων η προέλευση δεν ήταν δυνατόν να αποσαφηνιστεί.

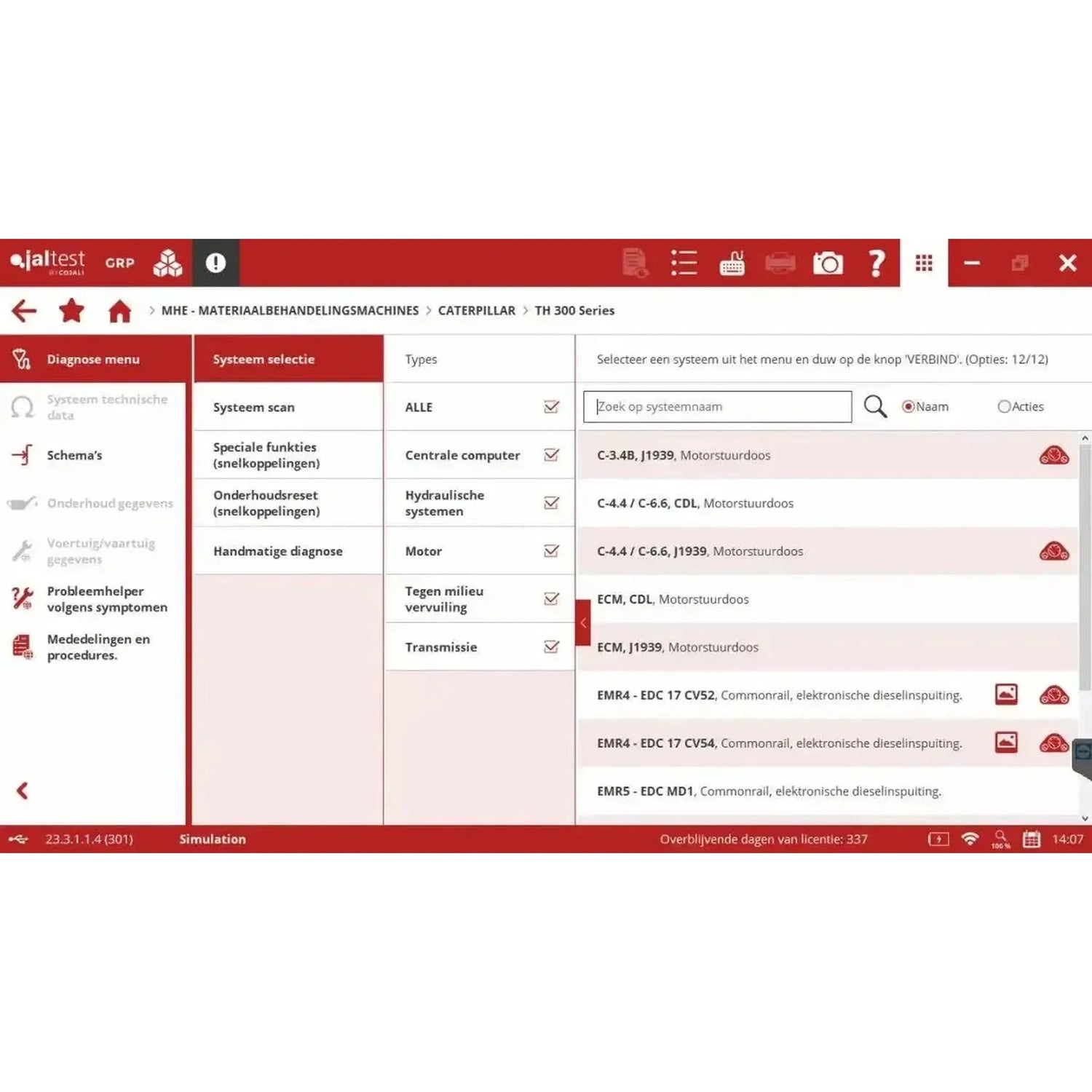

Τα συστήματα του μηχανήματος

• Ελεγκτής κινητήρα: Οι μονάδες ελέγχου κινητήρα ντιζελοκίνητων, αερίου και κινητήρων υγραερίου.
• Κεντρικός υπολογιστής: Ο κεντρικός υπολογιστής οχήματος που ελέγχει το μηχάνημα.
• Ενότητες ισχύος: Η κίνηση έλξης και άντλησης ηλεκτρικών μηχανημάτων, συμπεριλαμβανομένων Zapi και Curtis.
• Σύστημα διεύθυνσης: Η ηλεκτρική ενίσχυση της διεύθυνσης.
• Μετάδοση: Ο έλεγχος της μετάδοσης.
• Μετεπεξεργασία: Η μονάδα φίλτρου σωματιδίων και AdBlue στις ντιζελοκίνητες μηχανές.
• Πίνακας οργάνων: Η οθόνη και η μονάδα καταγραφής.
• Υδραυλικά: Τα υδραυλικά συστήματα του μηχανήματος.

Τι μπορείτε να κάνετε

Με τη μονάδα MHE διαβάζετε τις μονάδες ελέγχου του εξοπλισμού, παρακολουθείτε τις μετρούμενες τιμές σε πραγματικό χρόνο και ενεργοποιείτε εξαρτήματα. Επιπλέον, περιλαμβάνεται ένα εγχειρίδιο αναφοράς με οδηγούς αντιμετώπισης βλαβών, σχέδια και δεδομένα συντήρησης για το σύστημα στο οποίο εργάζεστε.

Διάγνωση και εξυπηρέτηση

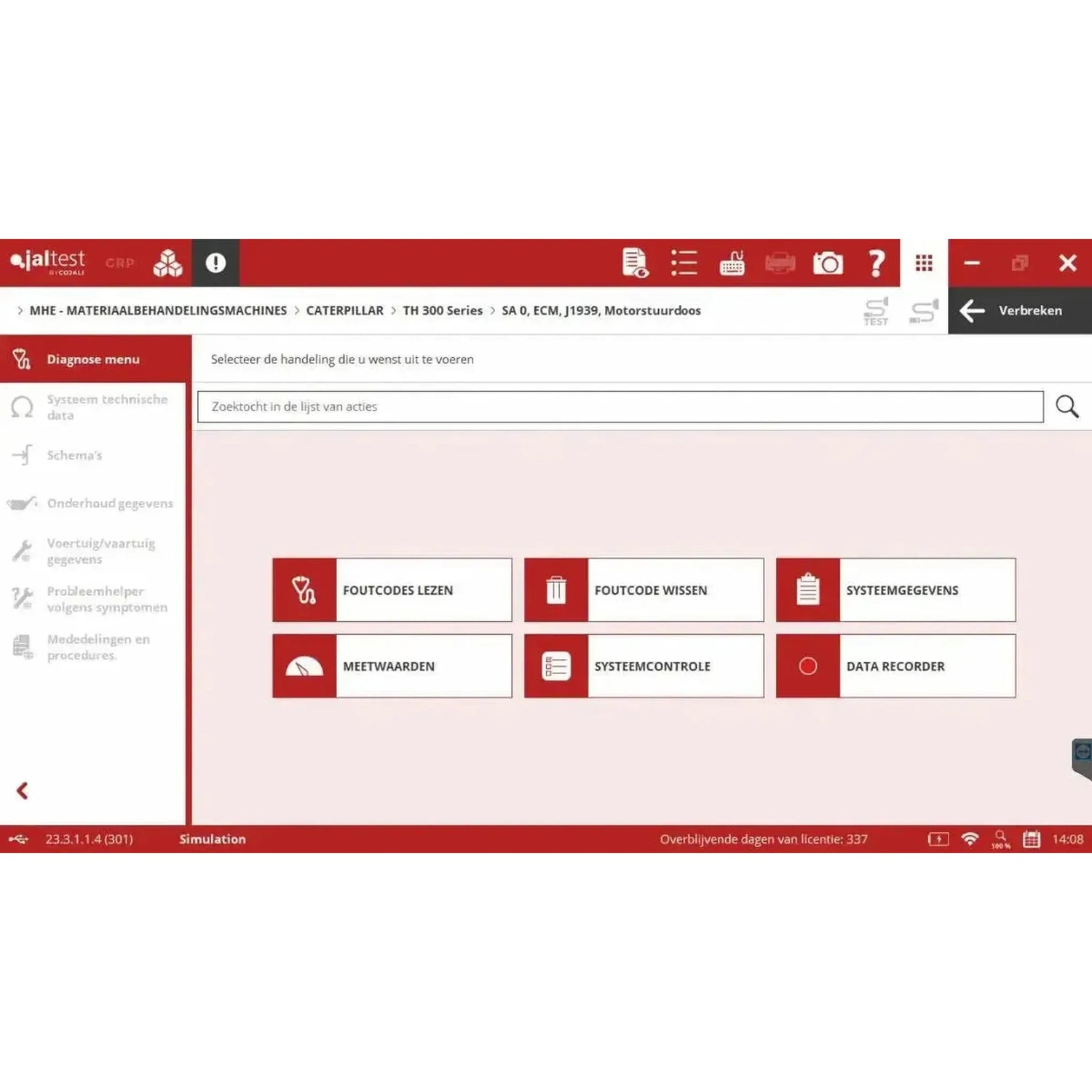

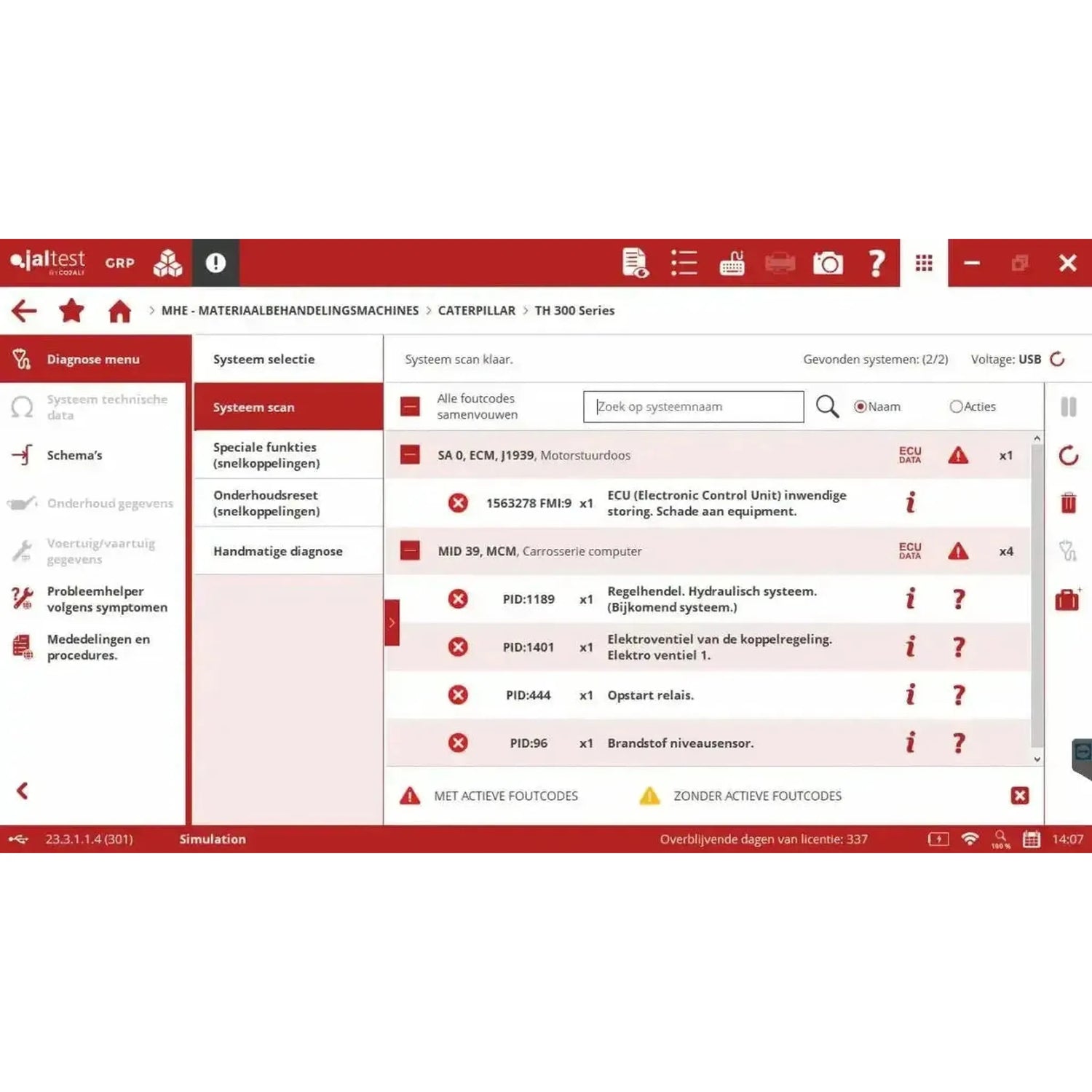

• Ανάγνωση κωδικών σφαλμάτων: Τα συστήματα αναγνωρίζονται αυτόματα, με αναζητητή σφαλμάτων για κάθε κωδικό σφάλματος.
• Τιμές μέτρησης: Οι τιμές των συνδεδεμένων αισθητήρων, παρακολούθηση σε πραγματικό χρόνο.
• Ενεργοποίηση εξαρτημάτων: Δοκιμές διπλής κατεύθυνσης όπου ενεργοποιείτε ένα εξάρτημα από τον φορητό υπολογιστή.

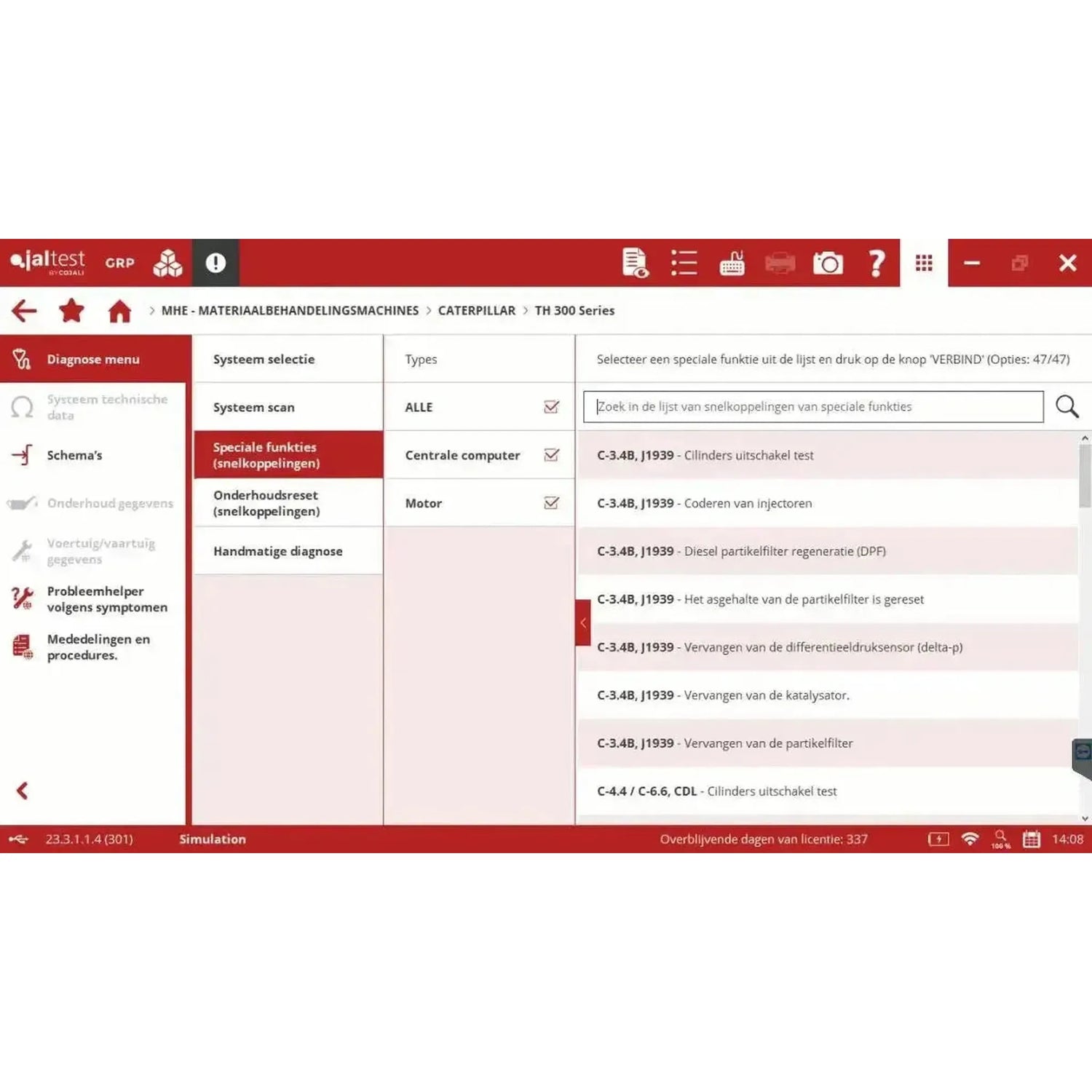

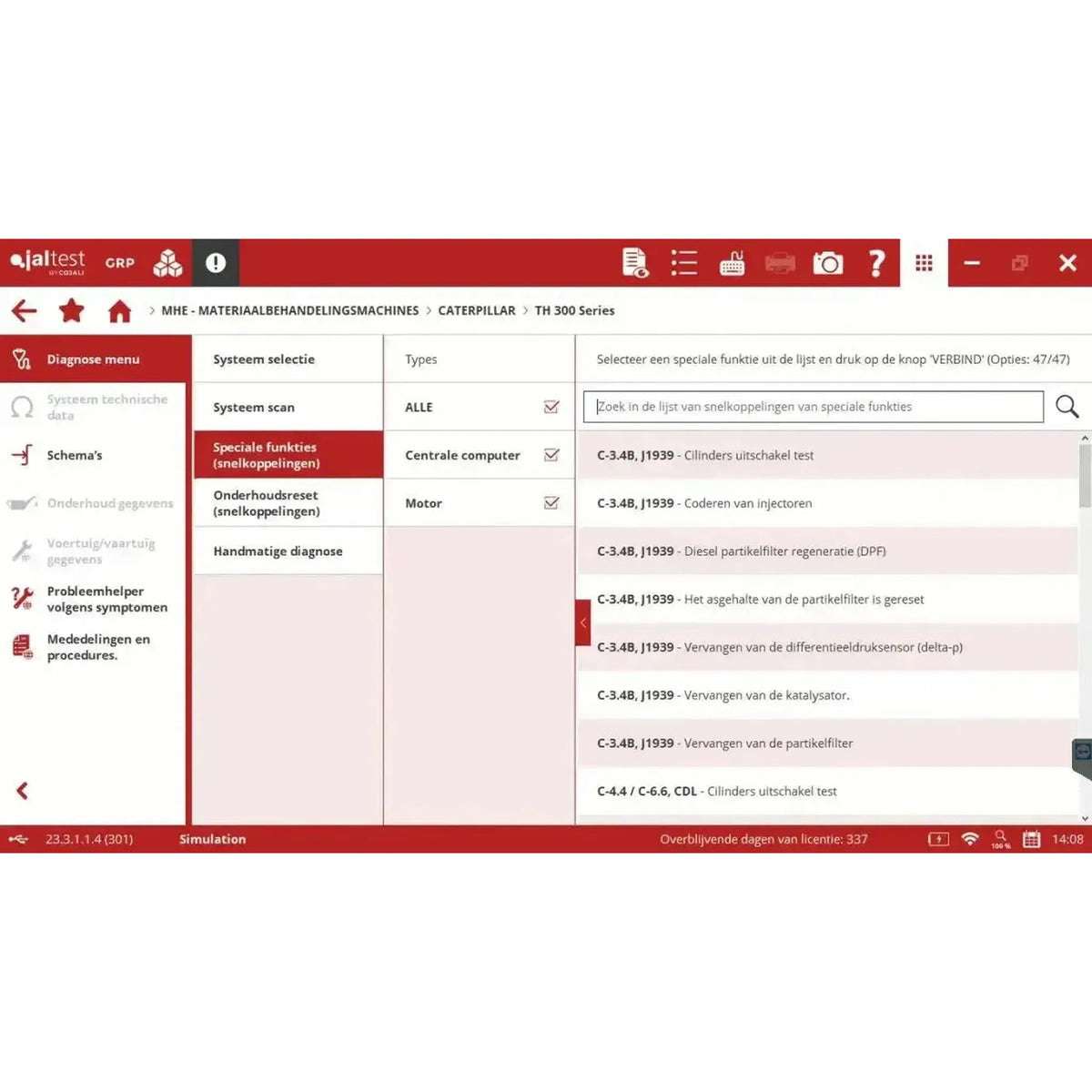

• Παράμετροι και βαθμονομήσεις: Περιλαμβάνονται αναγέννηση φίλτρου σωματιδίων, επαναφορές μετεπεξεργασίας, βαθμονομήσεις εγχυτήρων και υδραυλικές βαθμονομήσεις.
• Δεδομένα ECU: Σειριακός αριθμός, έκδοση λογισμικού και άλλα δεδομένα της μονάδας ελέγχου.
• Συντήρηση: Τα δεδομένα συντήρησης και οι λειτουργίες συντήρησης του εξοπλισμού.

Τεχνικές πληροφορίες, συμπεριλαμβάνονται

• Σύνδεσμος σφάλματος: Ανά κωδικό και ανά σύμπτωμα.
• Τεχνικά δεδομένα: Του συστήματος και του μηχανήματος.

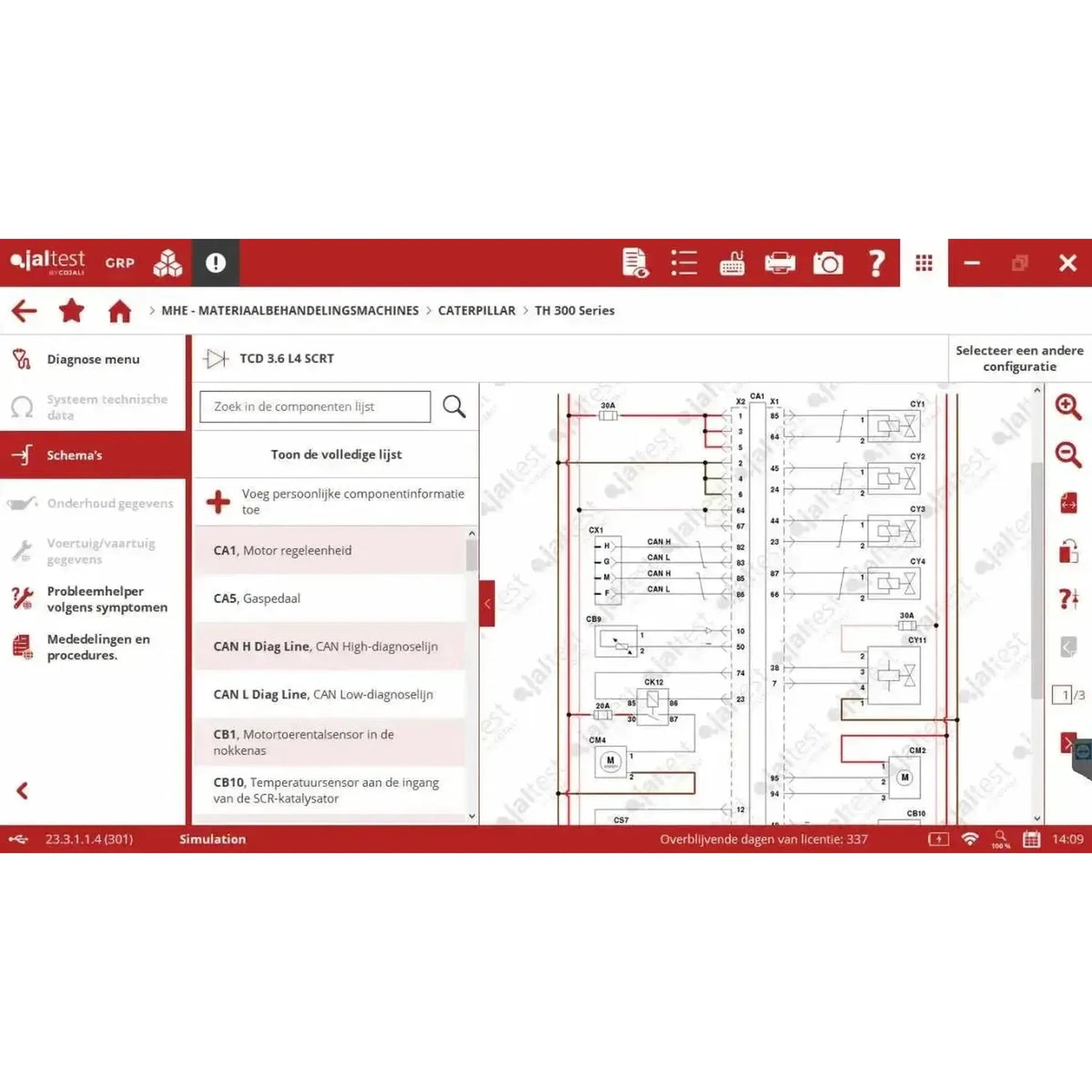

• Σχέδια: Τα ηλεκτρικά σχέδια του συστήματος.
• Δεδομένα συντήρησης: Τα δεδομένα συντήρησης του μηχανήματος.
• Διαδικασίες: Διαδικασίες απελευθέρωσης και μέθοδοι εργασίας.
• Χειροκίνητη διάγνωση: Αναζήτηση χωρίς αυτό-αναφορά του συστήματος.

Η διαφορά με τη λειτουργία ειδικού

Η συνηθισμένη διάγνωση είναι ανάγνωση, μέτρηση και έλεγχος. Στη λειτουργία ειδικού τροποποιείτε επίσης παραμέτρους στις μονάδες ελέγχου: Βαθμονόμηση αισθητήρων και ενεργοποιητών, ρύθμιση παραμέτρων λειτουργίας και αναγέννηση του φίλτρου αιθάλης. Αυτή η λειτουργία περιλαμβάνεται.

Καλώδια και υπολογιστής

Στη θήκη περιλαμβάνεται το καλώδιο OBD 16 ακίδων για τη τυποποιημένη σύνδεση. Πολλές ανυψωτικές πλατφόρμες και παλέτες αποθήκης διαθέτουν ένα ιδιόκτητο βύσμα και υπάρχει ξεχωριστό καλώδιο για αυτές. Για την εσωτερική μεταφορά, ποτέ δεν υπήρξε απαίτηση για τυποποιημένη σύνδεση OBD, επομένως αυτές οι σύνδεσμοι παραμένουν σε χρήση ακόμη και στα νέα μηχανήματα. Το λογισμικό τρέχει σε έναν υπολογιστή Windows.

• Σετ καλωδίων ανυψωτικών πλατφορμών (70002022): Καλώδια για JLG και Haulotte, Linde στρογγυλό, Jungheinrich και Still.
• Σετ καλωδίων ανυψωτικών και τηλεσκοπικών φορτωτών (70002028): Καλώδια για κινητήρες Deutz, Kubota, JLG και Haulotte, Genie και το πράσινο βύσμα Deutsch 9 ακίδων.
• Μεμονωμένα καλώδια: Διατίθενται και χωριστά, μεταξύ άλλων για Toyota, Crown, Hyster και Yale, Linde, Doosan, Mitsubishi με Caterpillar, καθώς και ελεγκτές Zapi και Curtis.
• Υπολογιστής: Το λογισμικό εκτελείται στα Windows. Η Cojali προμηθεύει τον Jaltest Rugged PC και το A140 Rugged PAD. και τα δύο διατίθενται ξεχωριστά στο ηλεκτρονικό μας κατάστημα.

Το ποιο καλώδιο ταιριάζει στο μηχάνημά σας καθορίζεται από τη διάδοση διάγνωσης στο μηχάνημα και όχι από τη μάρκα στον ιστό. Ελέγξτε το βύσμα στο ίδιο το μηχάνημα πριν παραγγείλετε: Εάν είναι η σύνδεση OBD2 16 ακίδων, τότε η συνοδευτική JDC213.9 είναι επαρκής. Εάν είναι ένας ιδιόκτητος σύνδεσμος, τότε απαιτείται ένα ιδιόκτητο καλώδιο: Περιλαμβάνεται σε ένα από τα δύο σετ καλωδίων ή είναι διαθέσιμο για παραγγελία χωριστά.

Άδεια χρήσης και ανανέωση

Η άδεια χρήσης λογισμικού ισχύει για δώδεκα μήνες από την ενεργοποίηση και ανανεώνεται ετησίως με την άδεια ενημέρωσης (75101001). Όσο ισχύει η άδεια, λαμβάνετε όλες τις νέες εκδόσεις λογισμικού και διατηρείτε πρόσβαση στις τεχνικές πληροφορίες.

• Ανανέωση: Ετησίως, με την άδεια ενημέρωσης (75101001), κάθε φορά για δώδεκα μήνες.
• Διάρκεια: Δώδεκα μήνες από την ενεργοποίηση.
• Εγκαταστάσεις: Έως πέντε υπολογιστές. Το υλικό Jaltest απαιτείται πάντα για την εκτέλεση του λογισμικού.
• Εγγραφή: Κατά την ενεργοποίηση, μετά από κάθε νέα έκδοση λογισμικού, και στη συνέχεια κάθε έξι μήνες.
• Αγορά πρόσθετης ενότητας: Μια ενότητα που αγοράστηκε αργότερα ευθυγραμμίζεται με την τρέχουσα άδειά σας. πληρώνετε ανάλογα.
• Χωρίς ανανέωση: Η διάγνωση συνεχίζει να λειτουργεί στην τελευταία εγκατεστημένη έκδοση, αλλά η πρόσβαση στις τεχνικές πληροφορίες ματαιώνεται. Η Cojali υποστηρίζει ακόμη μια λήξασα άδεια για έναν χρόνο.

Προαιρετικές επεκτάσεις

Εκτός από τη μονάδα MHE, υπάρχουν επεκτάσεις που παραγγέλνετε ξεχωριστά. Δεν απαιτούνται για τη διάγνωση, αλλά επεκτείνουν το εγχειρίδιο αναφοράς, την υποστήριξη ή τα εργαλεία. Παρακάτω φαίνεται τι περιλαμβάνεται για την εσωτερική μεταφορά.

• Jaltest INFO Web MHE: Το ίδιο εγχειρίδιο αναφοράς μέσω μιας ιστοπλατφόρμας, ανά μήνα ή ανά έτος.
• Jaltest ATS: Ένα έτος πρόσβασης στο αγγλόφωνο τεχνικό helpdesk της Cojali. Συνεχίζεται αυτόματα. η κατάργωση μπορεί να γίνει γραπτώς έως τριάντα ημέρες πριν από την ημερομηνία λήξης.
• Jaltest Central Services: Εργασίες που οι ειδικοί της Cojali εκτελούν για λογαριασμό σας, ανά εργασία.
• Εργαλεία Jaltest: Μεταξύ άλλων, το σετ καθαρισμού AdBlue για γεωργία, OHW και εσωτερικές μεταφορές, για τον καθαρισμό της μονάδας δοσιμετρίας.
• Επιπλέον μονάδες: Εάν θέλετε να προσθέσετε αργότερα εμπορικά οχήματα, γεωργία ή εργασίες εδάφους, αυτό είναι δυνατό στο ίδιο Jaltest Link.

Περιεχόμενα συσκευασίας

• 1x Jaltest Link V9 interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Καλώδιο προσαρμογέα | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – Καλώδιο προσαρμογέα USB-C | Interface
• 1x Jaltest (JDC100) | Link V9 26-pins DB26 Καλώδιο επέκτασης (100 εκ.) | Interface
• 1x Jaltest (JDC60AM2) | USB-A Καλώδιο Τροφοδοσίας | Διεπαφή
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Ενεργοποίηση λογισμικού
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Άδεια χρήσης λογισμικού
• 1x Jaltest INFO Online MHE (29477)
