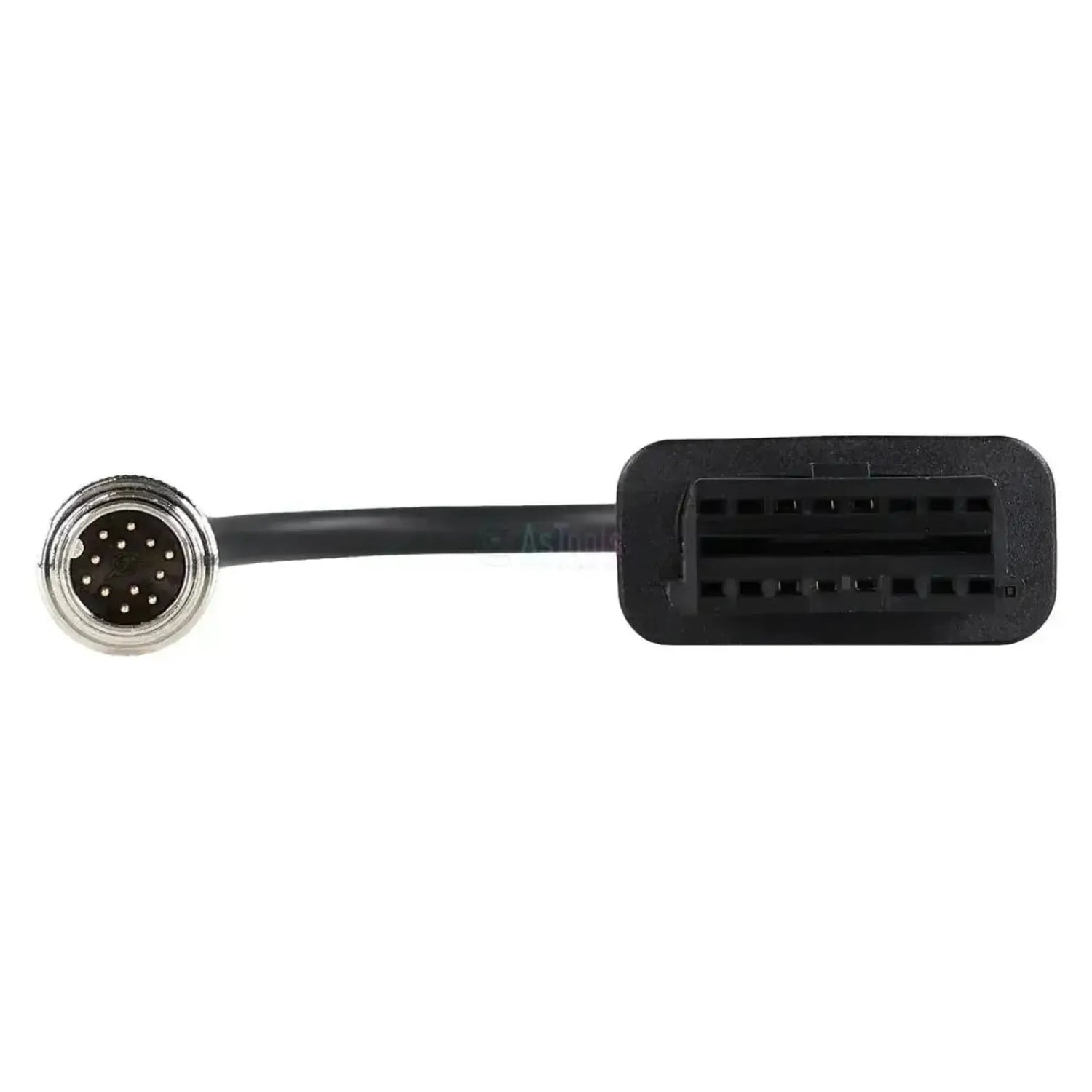

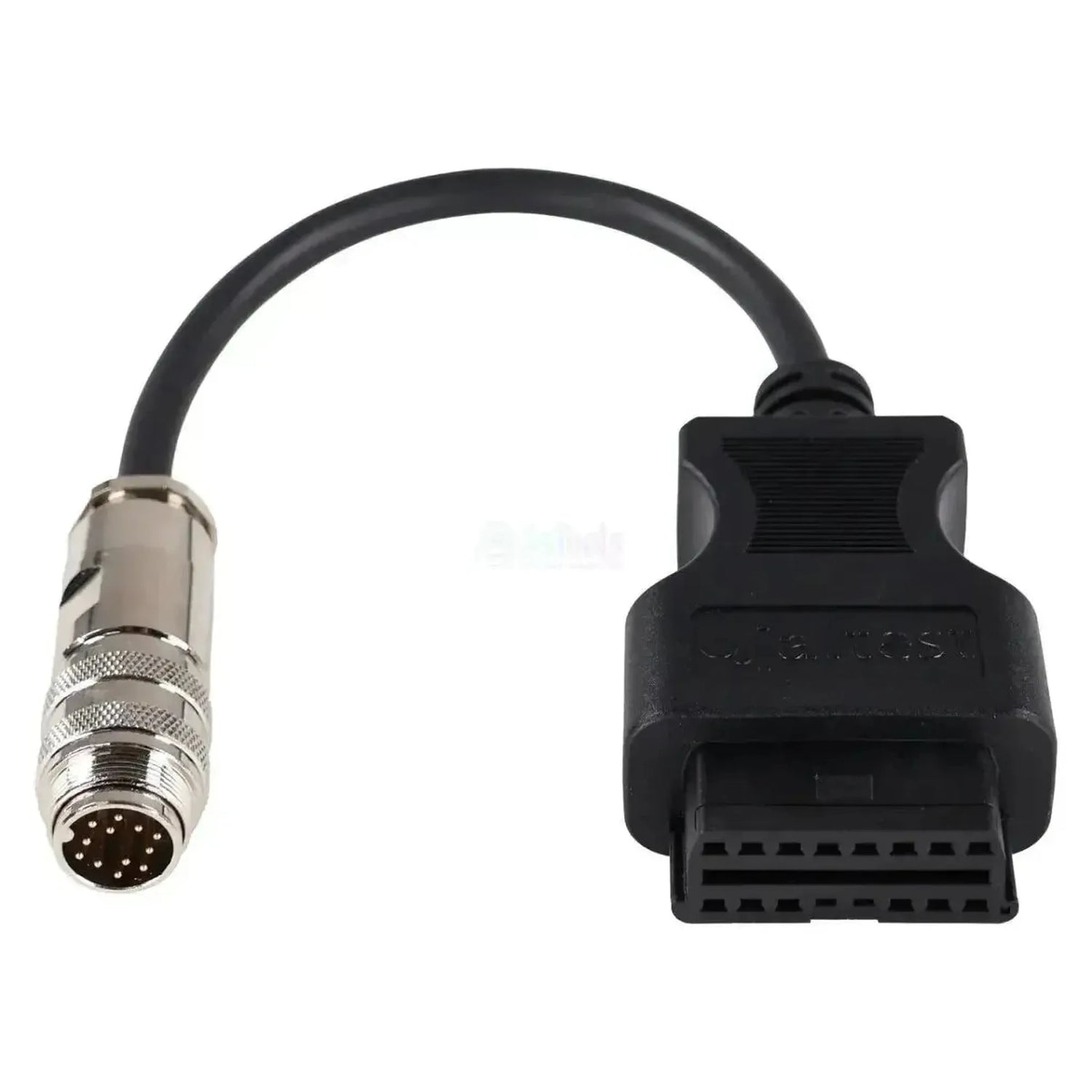

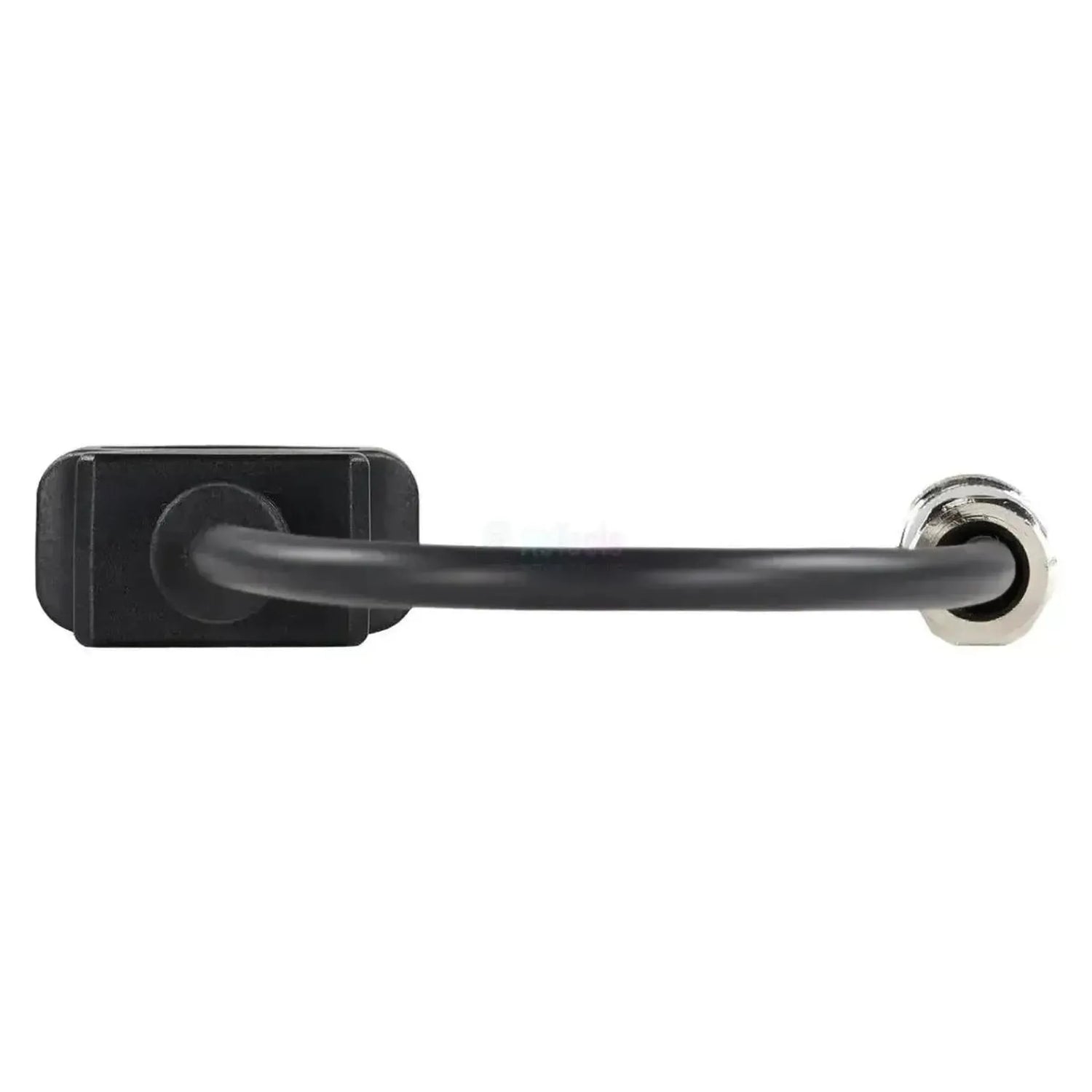

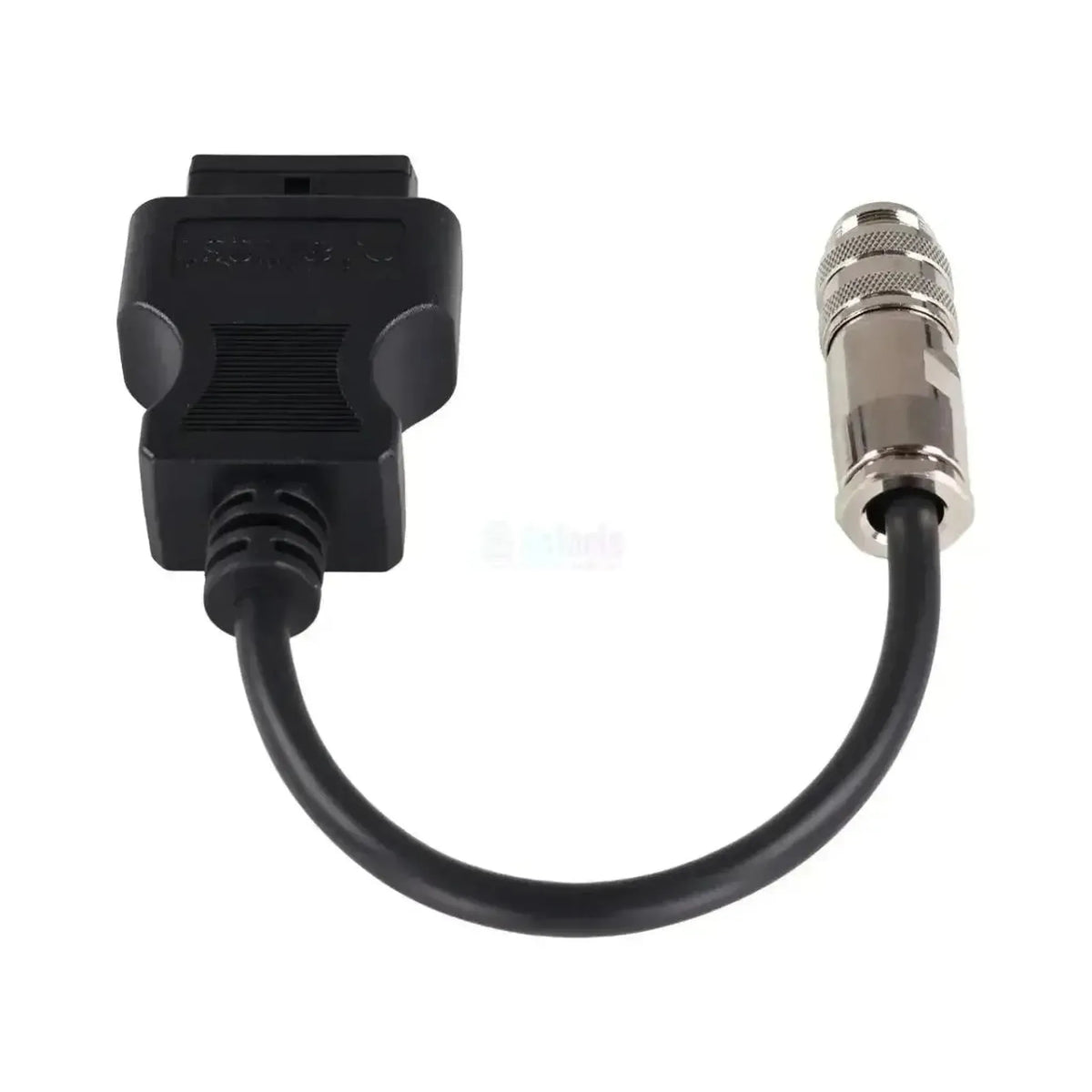

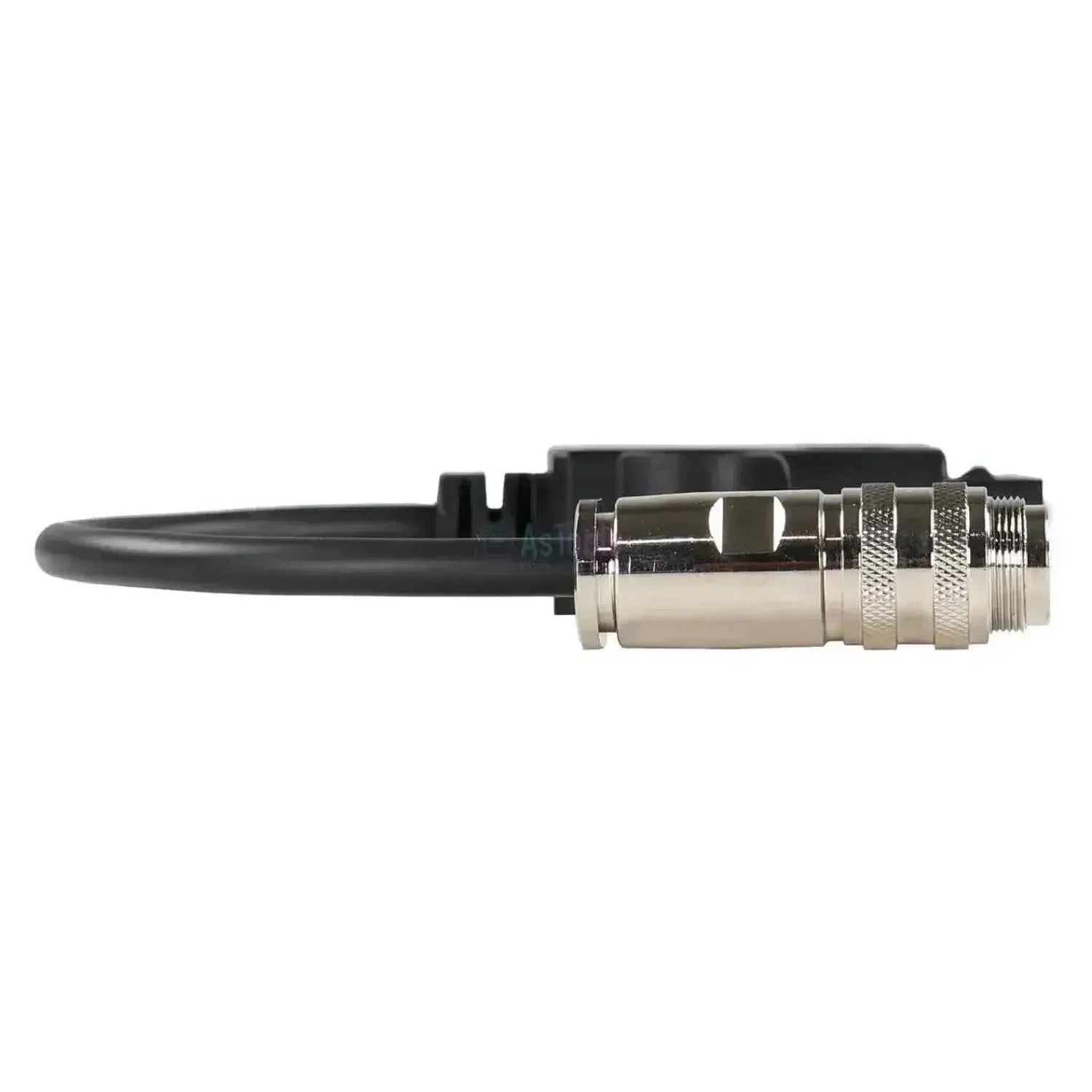

De Jaltest JDC510A verbindt de 12-pins diagnoseaansluiting van MTU-motoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de machinezijde zit een verchroomde metalen ronde connector met kartelring en schroefkoppeling, met twaalf vergulde pennen in het contactvlak. Die connector gaat op de diagnoseaansluiting op of naast het motorblok. De kabel is 28 tot 30 cm lang, heeft een zwarte mantel en loopt zonder tussenhuis van de ene stekker naar de andere.
Met de kabel aangesloten bereikt de Jaltest-software de ADEC-generatie (ECU-7 voor Tier 2 en ECU-9 voor Tier 3) en de oudere MDEC ECU4 C2- en DDEC-uitvoeringen van de Series 4000. Alleen bij DDEC IV staan de onderhoudsintervallen erbij. MTU staat bij Jaltest zowel onder de stationaire motoren als onder de binnenboordmotoren, met dezelfde regeleenheden. De kabel is opgegeven voor Link-versie V8.1 en valt onder Jaltest OHW en Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen die MTU-motoren in aggregaten, zware machines en schepen uitlezen. Wat u kunt uitvoeren, hangt af van de regeleenheid in de motor en van de Jaltest-module waaronder de motor valt.
Regeleenheden die u kunt benaderen
- ADEC ECU-7: Commonrail, Tier 2-motoren.
- ADEC ECU-9: Commonrail, Tier 3-motoren.
- MDEC ECU4 C2: De generatie vóór ADEC.
- DDEC IV: Pomp-verstuivers, met onderhoud.
- Series 4000 DDEC: V12 en V16, Tier 1.
Wat u kunt doen
- Foutcodes: Lezen en wissen, met omschrijving.
- Meetwaarden: Live bekijken, met alarmgrenzen.
- Onderhoud: Alleen bij DDEC IV.
- Rapport: Onderhoudswerk vastleggen.
Zo gebruikt u hem
- Stekker controleren: Zoek de verchroomde 12-pins connector bij het blok.
- Aansluiten: Zet de JDC510A vast met de schroefkoppeling.
- Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
- Contact aan: Zet het contact aan, zonder de motor te starten.
- Uitlezen: Kies MTU en de motorreeks.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet de machine. MTU-motoren worden als losse aandrijving ingebouwd, dus het merk van het aggregaat of het schip zegt niets over de diagnoseaansluiting. Onderstaande reeksen voert Jaltest in de dekking; of daar de 12-pins of de 10-pins uitvoering op zit, stelt u aan de motor zelf vast.
MTU:
- Series 460, 500 en 900: De lichtere MTU-motoren.
- Series 1000, 1100, 1300, 1500 en 1600: De middenklasse.
- Series 2000 en 4000: De zware MTU-motoren met ADEC- en MDEC-regeling.
- Series S60: De van Detroit Diesel afgeleide motorreeks.
Toepassing:
- Ingebouwd in: Aggregaten, zware machines en schepen.
Verpakkingsinhoud
- 1x Jaltest (JDC510A) | MTU 12-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Τεχνικά χαρακτηριστικά
Γενικά
- Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
- Jaltest (Cojali)
- Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
- Καλώδιο προσαρμογής
- Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
- OHW μηχανήματα έργων
- Marine σκάφη
Συνδέσεις
- Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
- Jaltest Link V8.1
- Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
- OBD2 16 ακίδων
- Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
- OBD 12 ακίδων
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
- 28 έως 30 cm
Λειτουργίες διάγνωσης
- Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
- Ναι
- Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
- Ναι
Χρήση
- Αριθμός αναφοράς
- JDC510A
- Μονάδες ελέγχου
- ADEC ECU-7 και ECU-9, MDEC ECU4 C2, DDEC IV, Series 4000 DDEC
- Απαιτείται για τη χρήση
- Jaltest Link V8.1
Άλλα χαρακτηριστικά
- Toepassing
- MTU-motoren met 12-pins diagnoseaansluiting
- Regeleenheden
- ADEC ECU-7 en ECU-9, MDEC ECU4 C2, DDEC IV en Series 4000 V12/V16 DDEC (Tier 1)
- Segment
- Verbrandingsmotor
