Jaltest | SKU: JDC532A

Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Καλώδιο προσαρμογής | Κινητήρας εσωτερικής καύσης

Name: Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Καλώδιο προσαρμογής | Κινητήρας εσωτερικής καύσης
Brand: Jaltest
SKU: JDC532A
Price: 137.95 EUR
Availability: InStock

€137,95 με ΦΠΑ

€114,01 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

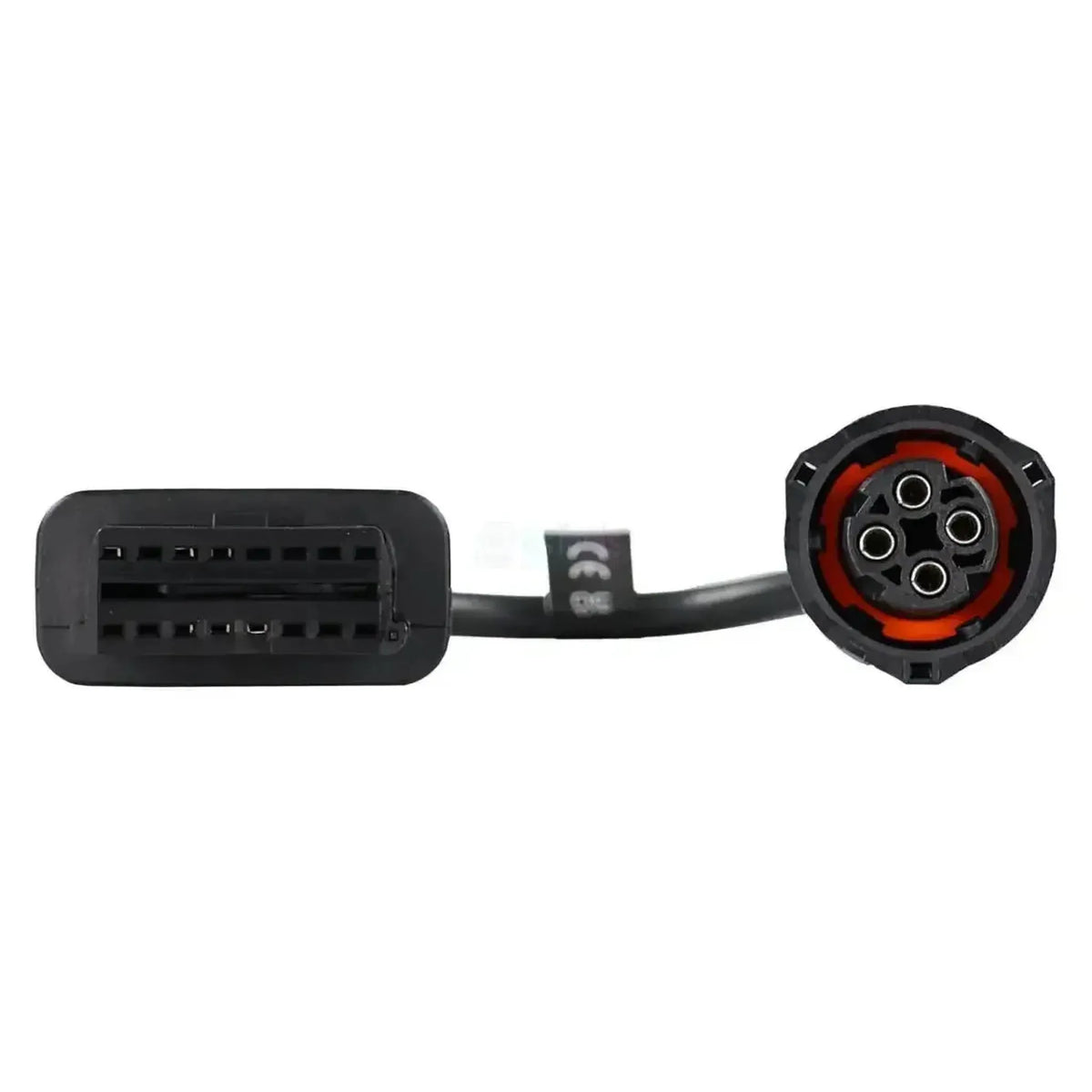

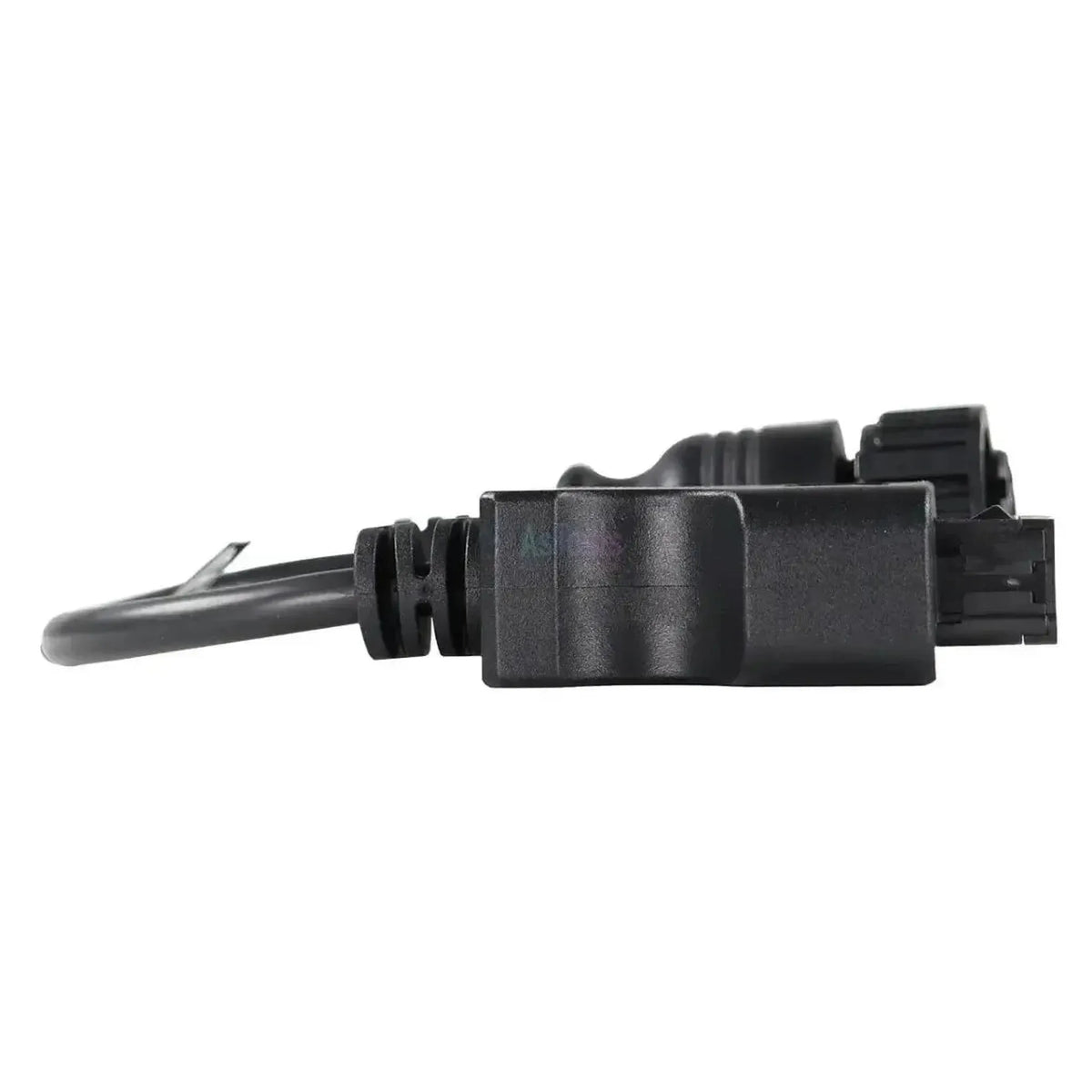

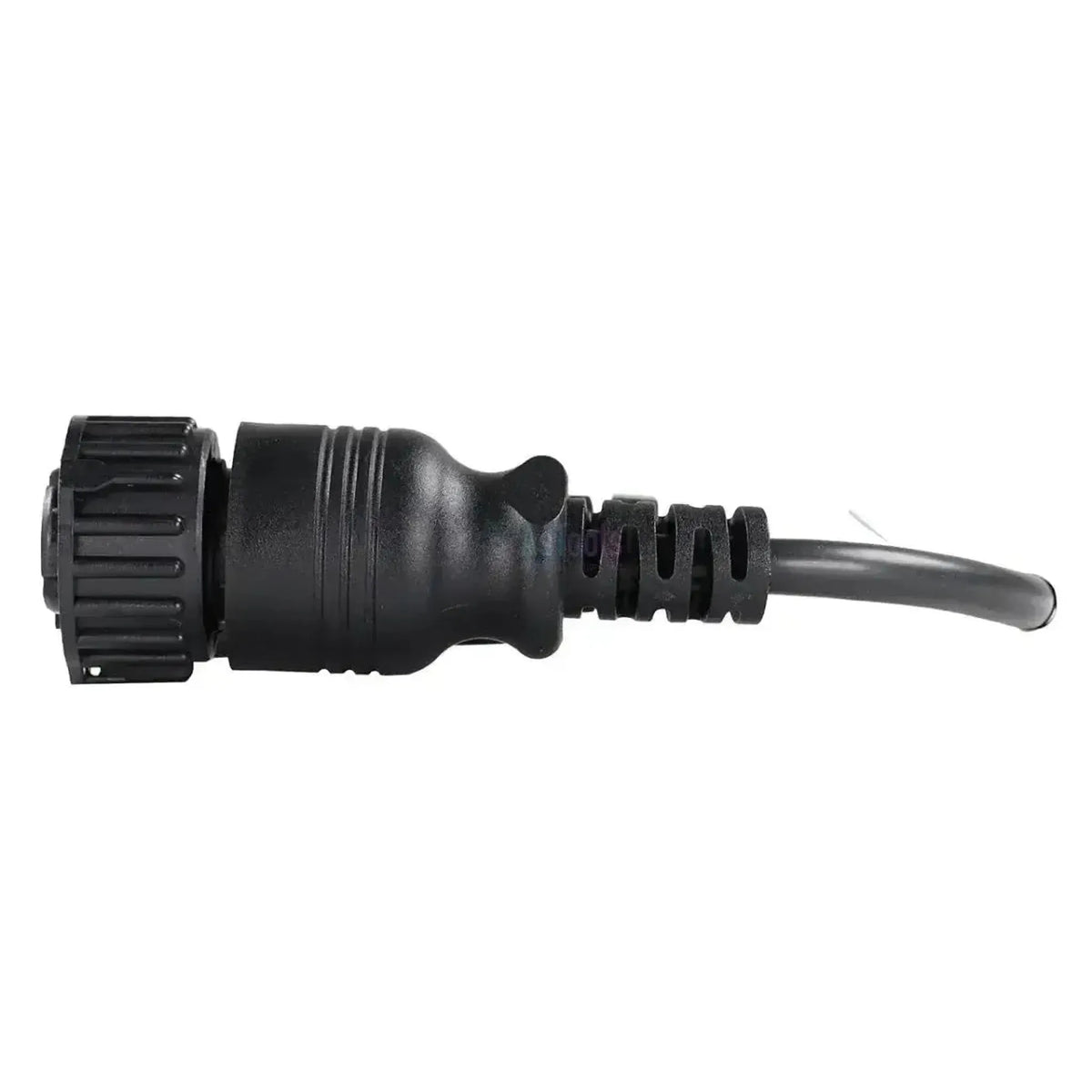

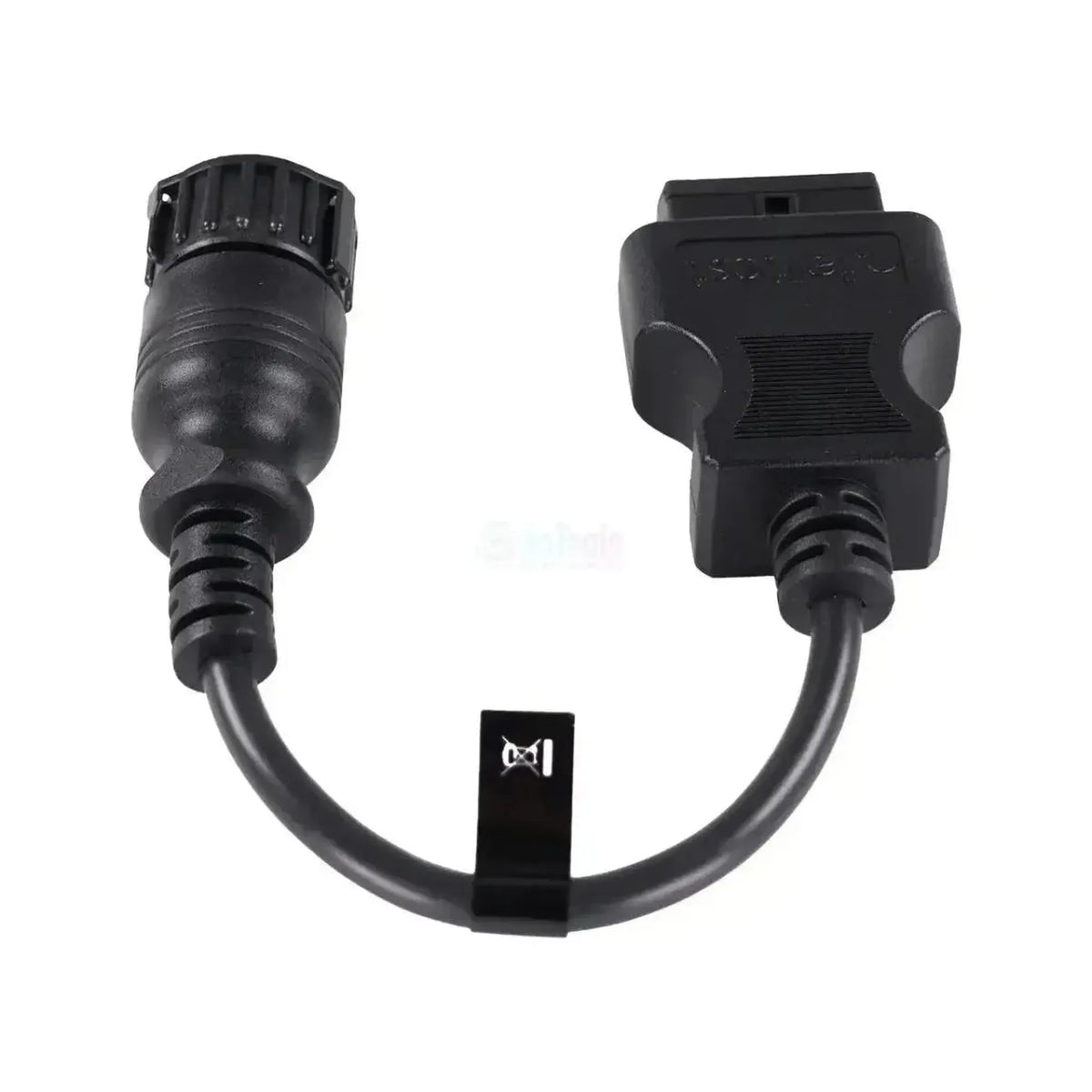

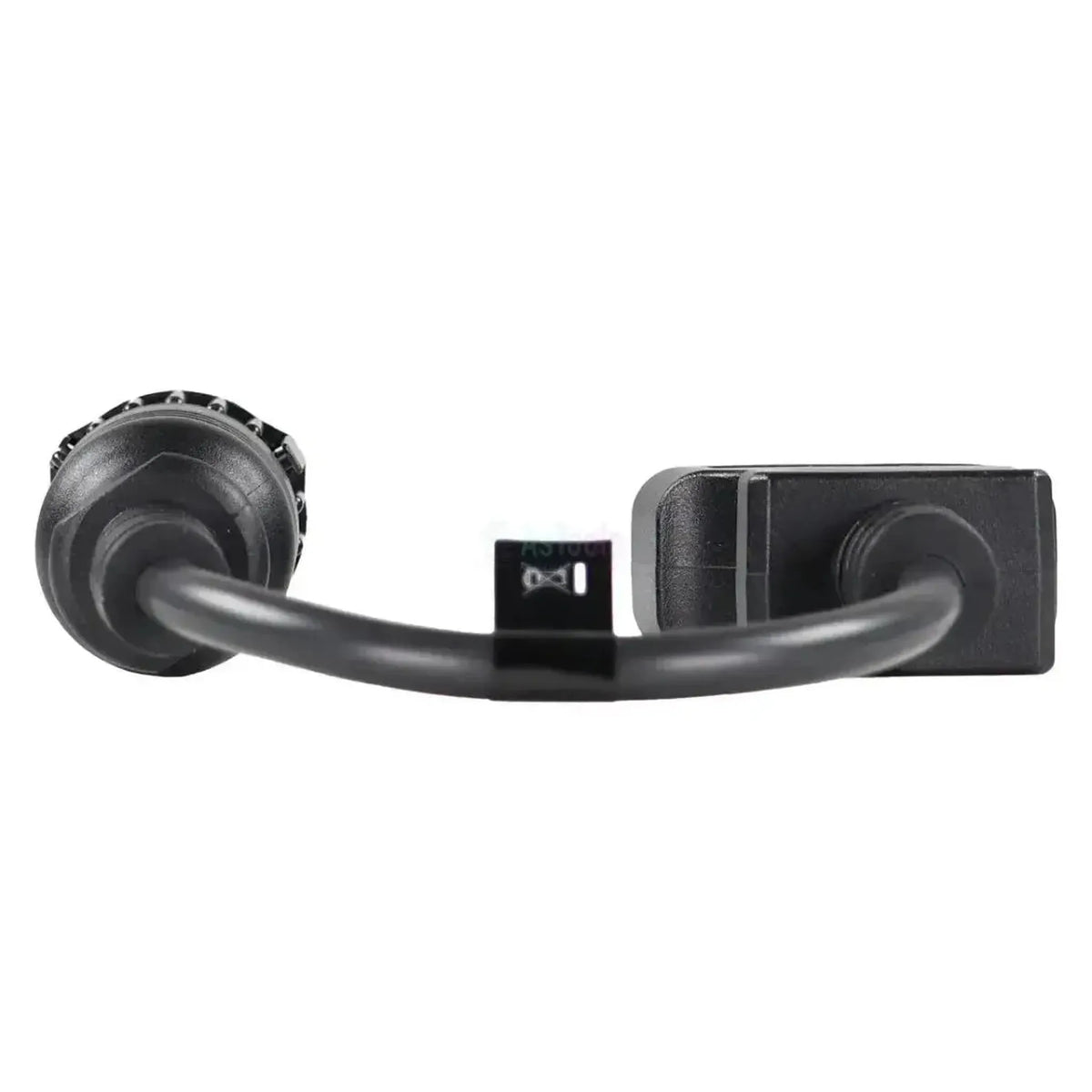

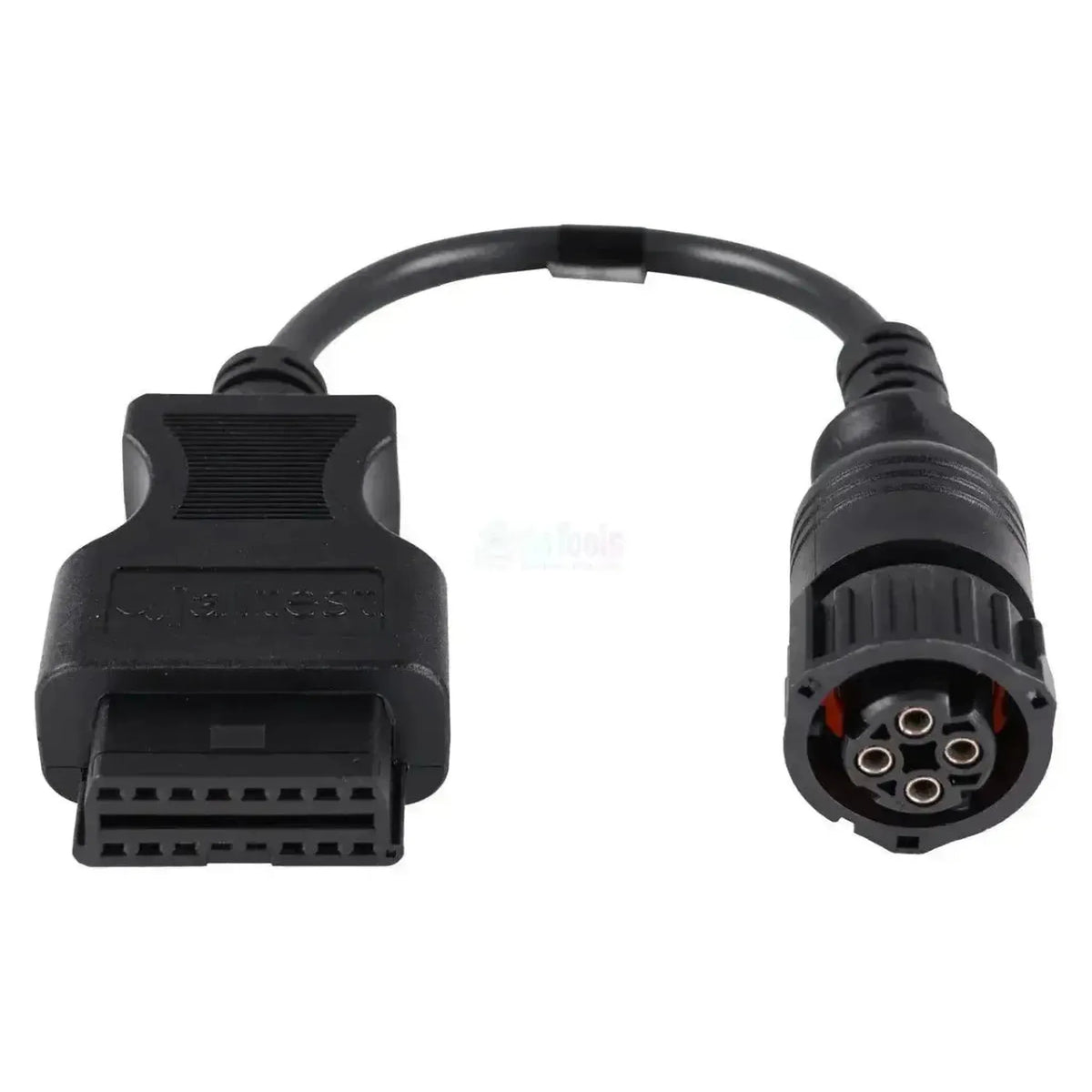

Το Jaltest JDC532A φέρει την επίσημη ονομασία καλώδιο διάγνωσης CAN 4-ακίδων για κινητήρες Scania και έχει μήκος 28-30 cm. Στη πλευρά του κινητήρα διαθέτει στρογγυλό μαύρο συνδετήρα bajonet με αυλακωτό δακτύλιο σύσφιξης και τέσσερις επαφές σε διαμάντινη διάταξη γύρω από κωδικοποιημένο κέντρο· στη πλευρά της διεπαφής τον μαύρο 16-ακίδων βύσμα OBD2 στο γνωστό τραπεζοειδές σχήμα. Το καλώδιο δεν περιέχει ενότητα και δεν διαθέτει ξεχωριστό κύκλωμα τροφοδοσίας: είναι απλή διασύνδεση από βύσμα προς βύσμα.

Η διαφορά με το συνδεδεμένο καλώδιο JDC531A βρίσκεται στη θύρα στην οποία συνδέεστε, όχι στον αριθμό των ακίδων: αυτό το καλώδιο εξυπηρετεί τη γραμμή CAN της νεότερης γενιάς κινητήρων Scania, ενώ το JDC531A εξυπηρετεί τη σειριακή γραμμή RS232 της παλαιότερης. Αυτή η διαφορά επεκτείνεται και στον εξοπλισμό, γιατί αυτό το καλώδιο προορίζεται για Jaltest Link V8.1 και V9 ενώ το JDC531A μόνο για V8.1. Επειδή ο συνδετήρας ανήκει στον κινητήρα και όχι στο μηχάνημα, θα τον συναντήσετε σε κινητήρες Scania εγκατεστημένους σε διάφορες μηχανές και σε εσωτερικούς κινητήρες.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Σύνδεση στη γραμμή διάγνωσης CAN του βιομηχανικού κινητήρα Scania, ο διάδοχος της σύνδεσης RS232.

✔Παρέχει πρόσβαση στη διαχείριση κινητήρα Scania EMS PDE και EDC MS6.2.

✔Προορίζεται για Jaltest Link V8.1 και V9, ενώ το συνδεδεμένο καλώδιο RS232 JDC531A υποστηρίζεται μόνο σε V8.1.

✔Λειτουργεί ανεξάρτητα από το εμπορικό σήμα του μηχανήματος — καθοριστικός παράγοντας είναι ο κινητήρας Scania με αυτόν τον συνδετήρα.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Μόνο για τη στρογγυλή έκδοση 4-ακίδων CAN· παλαιότεροι κινητήρες Scania με την επίπεδη σύνδεση RS232 9-ακίδων απαιτούν το JDC531A.

✕Τα συστήματα ελέγχου EDC MS5 και DEC2 (V7.0) στους κινητήρες με εγχυτήρα τύπου σειράς είναι προσβάσιμα μέσω της σύνδεσης RS232 και όχι μέσω αυτού του καλωδίου.

✕Η κάλυψη περιορίζεται σε κωδικούς βλαβών, τιμές μέτρησης και δεδομένα ECU· διαστήματα συντήρησης, έλεγχος εξαρτημάτων και παράμετροι δεν περιλαμβάνονται.

✕Το καλώδιο είναι κοντό με 28-30 cm· το Jaltest Link βρίσκεται λοιπόν κοντά στη διάγνωση σύνδεση στο κομπαρτιμέντο του κινητήρα.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης, το λογισμικό Jaltest προσπελαύνει τη διαχείριση κινητήρα του κινητήρα Scania στη γραμμή CAN. Πρόκειται για συστήματα ελέγχου σε μονάδες εγχυτήρα με αντλία. Τα συστήματα ελέγχου σε εγχυτήρα τύπου σειράς βρίσκονται στη γραμμή RS232 και δεν είναι προσβάσιμα με αυτό το καλώδιο.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

EMS PDE, σύστημα διαχείρισης κινητήρα με μονάδες εγχυτήρα με αντλία: Η διαχείριση κινητήρα Scania με μονάδες εγχυτήρα με αντλία, με κωδικούς βλαβών, τιμές μέτρησης και δεδομένα ECU.
EDC MS6.2, σύστημα διαχείρισης κινητήρα με μονάδες εγχυτήρα με αντλία: Η αντίστοιχη μονάδα ελέγχου στην ίδια αρχή έγχυσης, με την ίδια λίστα λειτουργιών.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφάλματος της μονάδας ελέγχου με την περιγραφή του σφάλματος και εκκαθάρισή της μετά από την επισκευή.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων στη μονάδα ελέγχου.
Ορισμός ορίων συναγερμού: Ένα σήμα όταν οι τιμές μέτρησης ξεπερνούν το κανονικό εύρος.

Διαστήματα συντήρησης, έλεγχος εξαρτημάτων και παράμετροι δεν περιλαμβάνονται στον πίνακα κάλυψης για αυτούς τους κινητήρες Scania.

Συμβατά σκάφη και εφαρμογές

Καθοριστικός παράγοντας είναι ο συνδετήρας, όχι το εμπορικό σήμα του μηχανήματος: αυτό το καλώδιο ταιριάζει σε κάθε κινητήρα Scania με τη στρογγυλή σύνδεση διάγνωσης 4-ακίδων CAN. Το Jaltest περιλαμβάνει στην κάλυψή του τις παρακάτω σειρές κινητήρων, από το DC09 έως το DC16. Ποιος συνδετήρας βρίσκεται στον κινητήρα σας, θα το ελέγξετε κατά τόπον.

Scania:

Σειρά DC09: Οι εννέα λίτρων βιομηχανικοί κινητήρες
Σειρά DC12: Οι δώδεκα λίτρων εκδόσεις
Σειρά DC13: Οι δεκατρείς λίτρων βιομηχανικοί κινητήρες
Σειρά DC16: Οι δεκαέξι λίτρων V8 κινητήρες
Ενσωματωμένο σε εκσκαφείς, γερανούς, γεωργικά μηχανήματα, ανυψωτικές συσκευές, γεννήτριες και εφαρμογές εσωτερικών κινητήρων

💡

Χρήσιμο να γνωρίζετε: ο συνδετήρας 4-ακίδων CAN ανήκει στον κινητήρα και βρίσκεται στο κομπαρτιμέντο κινητήρα. Τον αναγνωρίζετε από το στρογγυλό σχήμα με δακτύλιο σύσφιξης· παλαιότεροι κινητήρες Scania έχουν αντί αυτού ένα επίπεδο D-sub 9-ακίδων. Ελέγξτε λοιπόν πρώτα ποια σύνδεση βρίσκεται στον κινητήρα σας πριν παραγγείλετε.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC532A) | Scania (CAN) 4-ακίδων OBD – 16-ακίδων OBD2 Καλώδιο προσαρμογής | Κινητήρας εσωτερικής καύσης

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC532A
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Κινητήρες Scania με σύνδεση διάγνωσης 4-ακίδων CAN
Σύνδεση πλευράς κινητήρα	4-ακίδων CAN, στρογγυλός συνδετήρας bajonet
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μήκος	28-30 cm
Διεπαφή	Jaltest Link V8.1 και V9
Μονάδες ελέγχου	EMS PDE και EDC MS6.2 (διαχείριση κινητήρα)
Κατηγορία	Κινητήρας εσωτερικής καύσης
Ενότητα Jaltest	Jaltest OHW (Off-Highway μηχανήματα), Jaltest AGV (γεωργικά οχήματα), Jaltest MHE (Material Handling Equipment) και Jaltest Marine
Απαιτείται για χρήση	Jaltest Link V8.1 ή V9
