Jaltest | SKU: JDC311A

Jaltest (JDC311A) | Solaris 9-pins Sub-D – 16-pins OBD2 Καλώδιο Σύνδεσης | Λεωφορείο

Name: Jaltest (JDC311A) | Solaris 9-pins Sub-D – 16-pins OBD2 Καλώδιο Σύνδεσης | Λεωφορείο
Brand: Jaltest
SKU: JDC311A
Price: 104.95 EUR
Availability: InStock

€104,95 με ΦΠΑ

€86,74 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

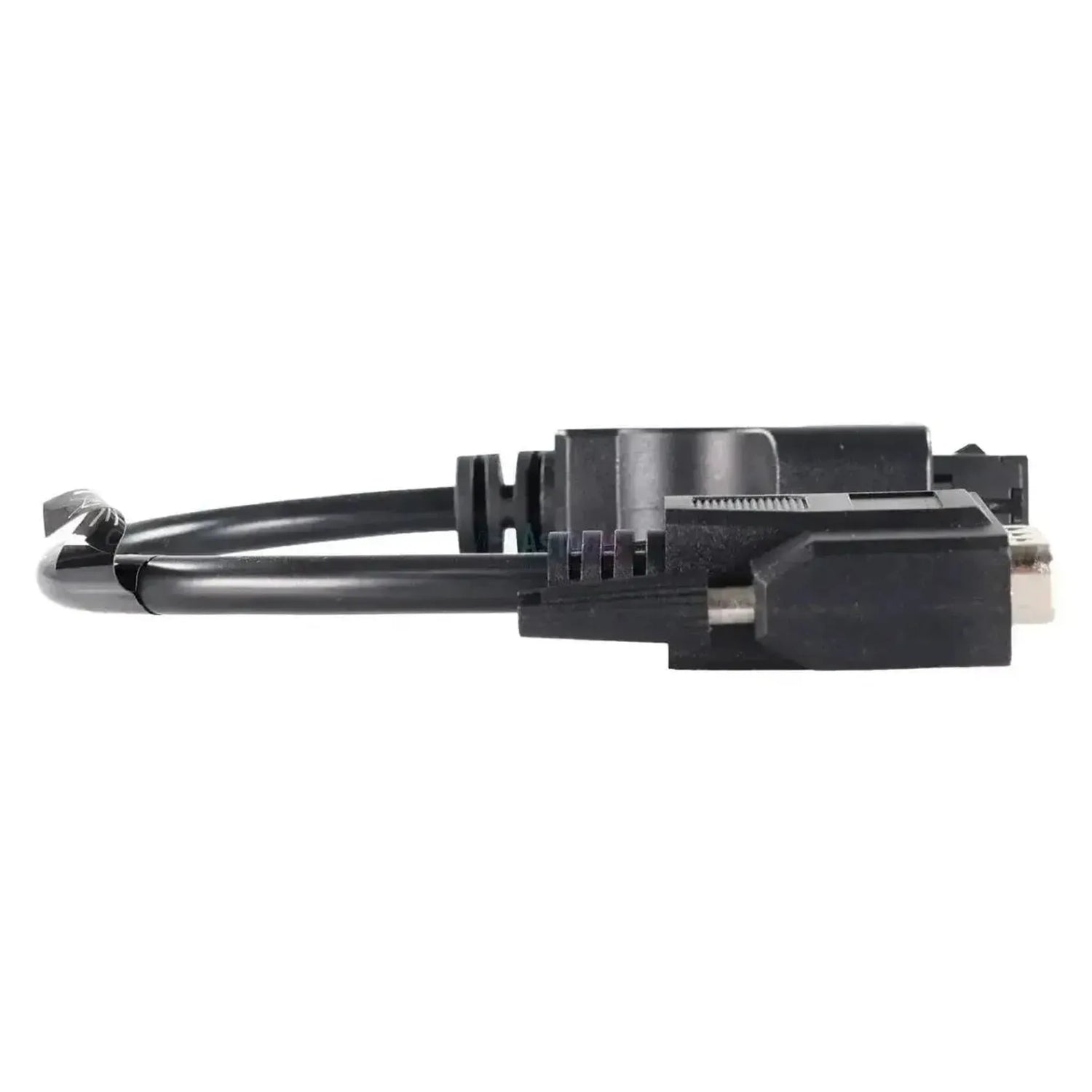

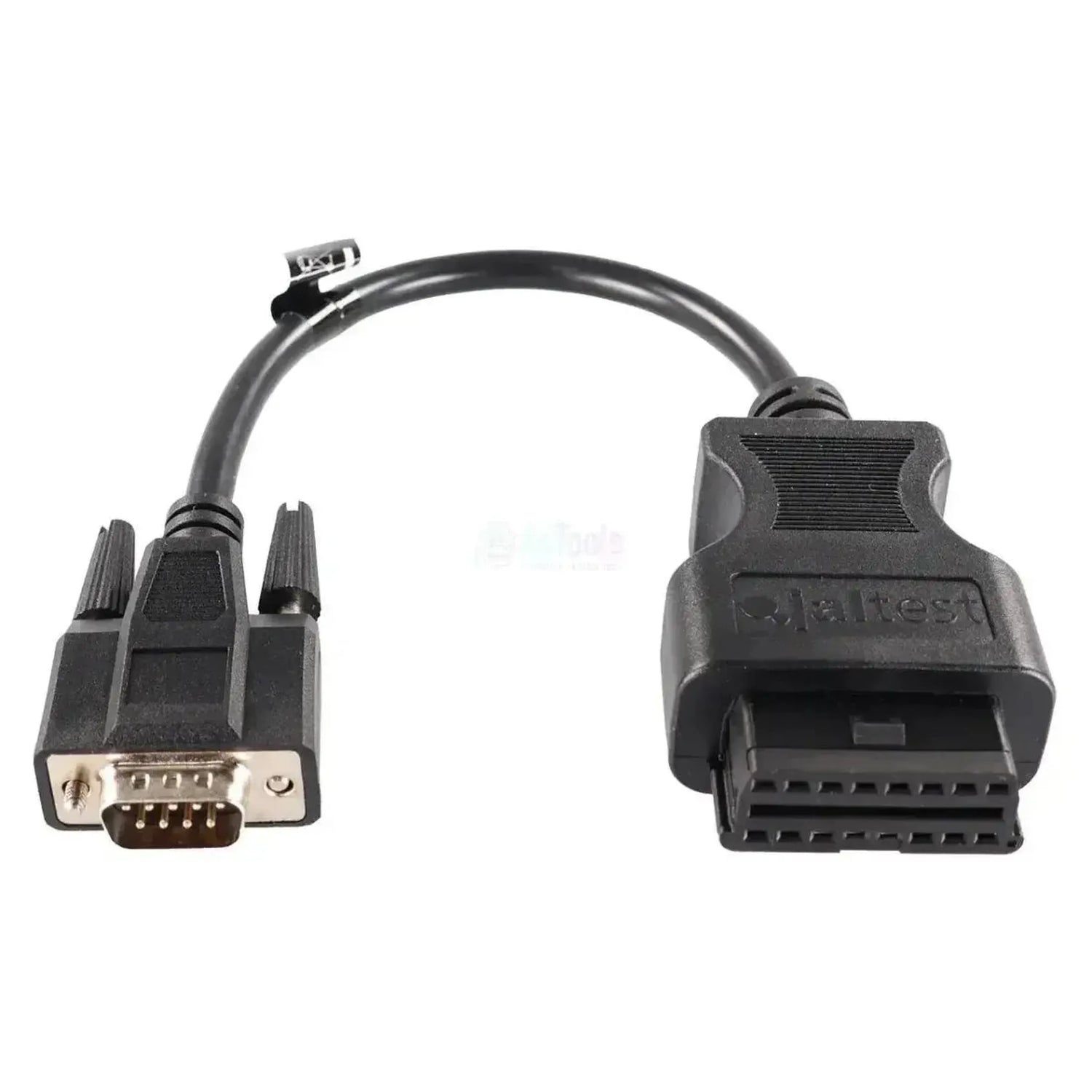

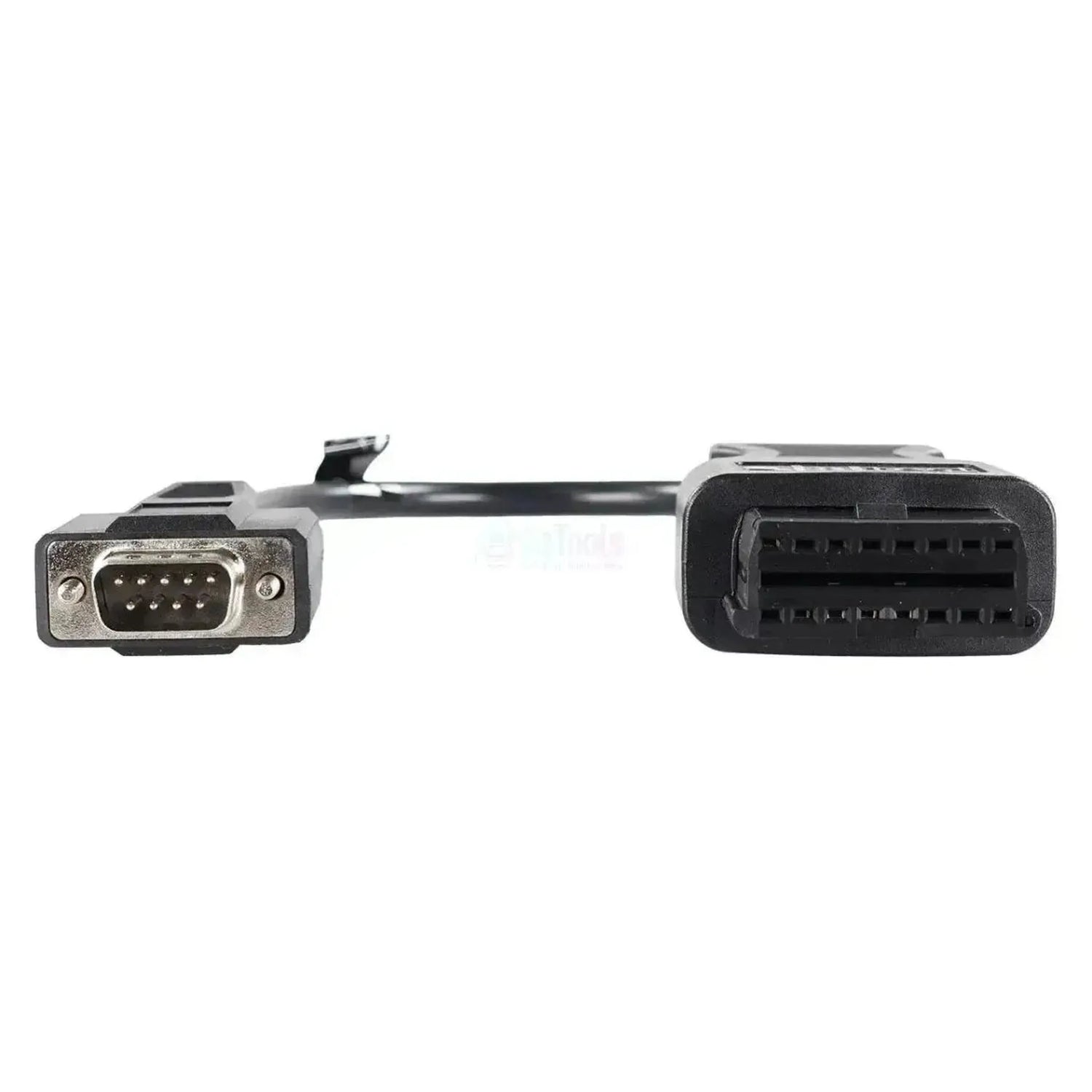

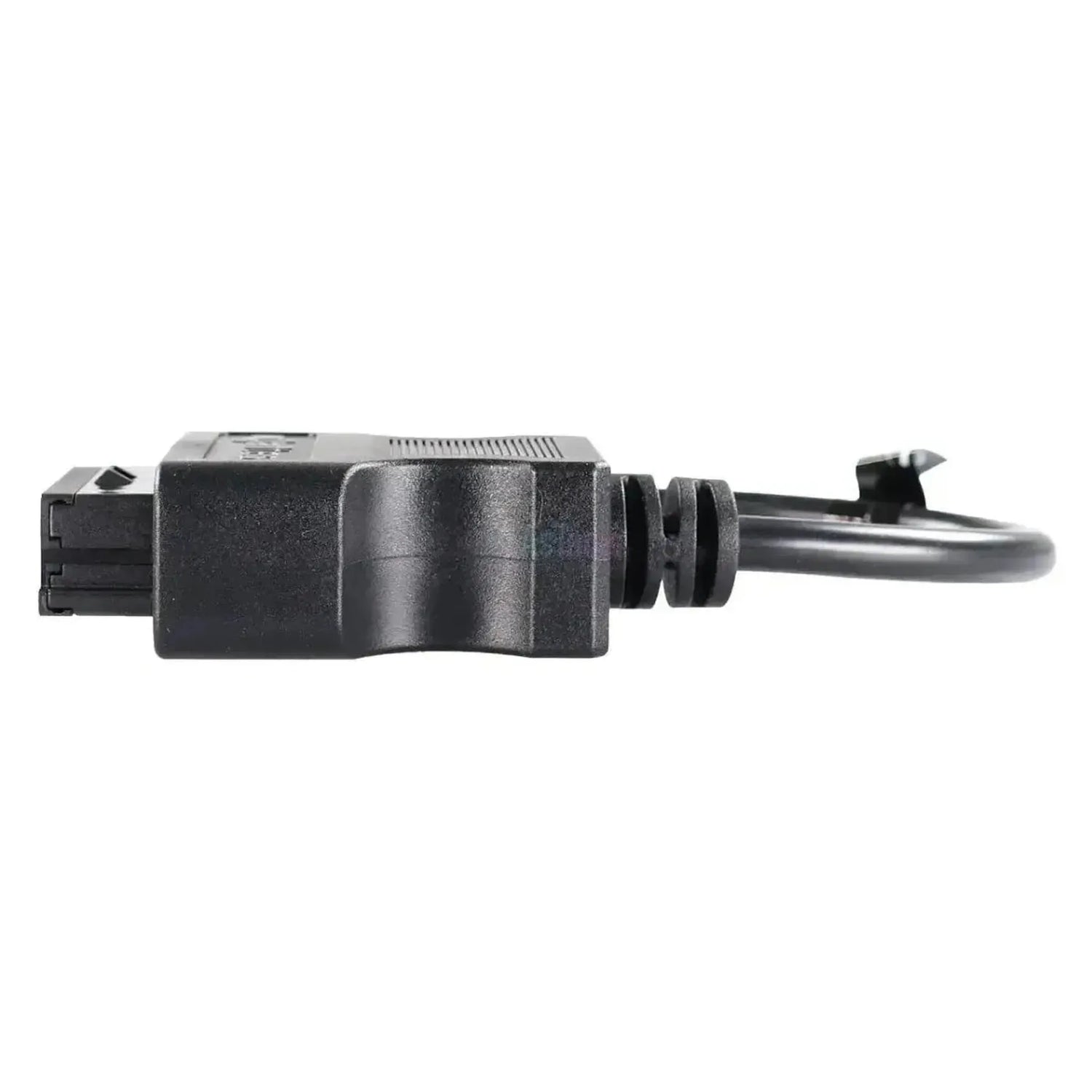

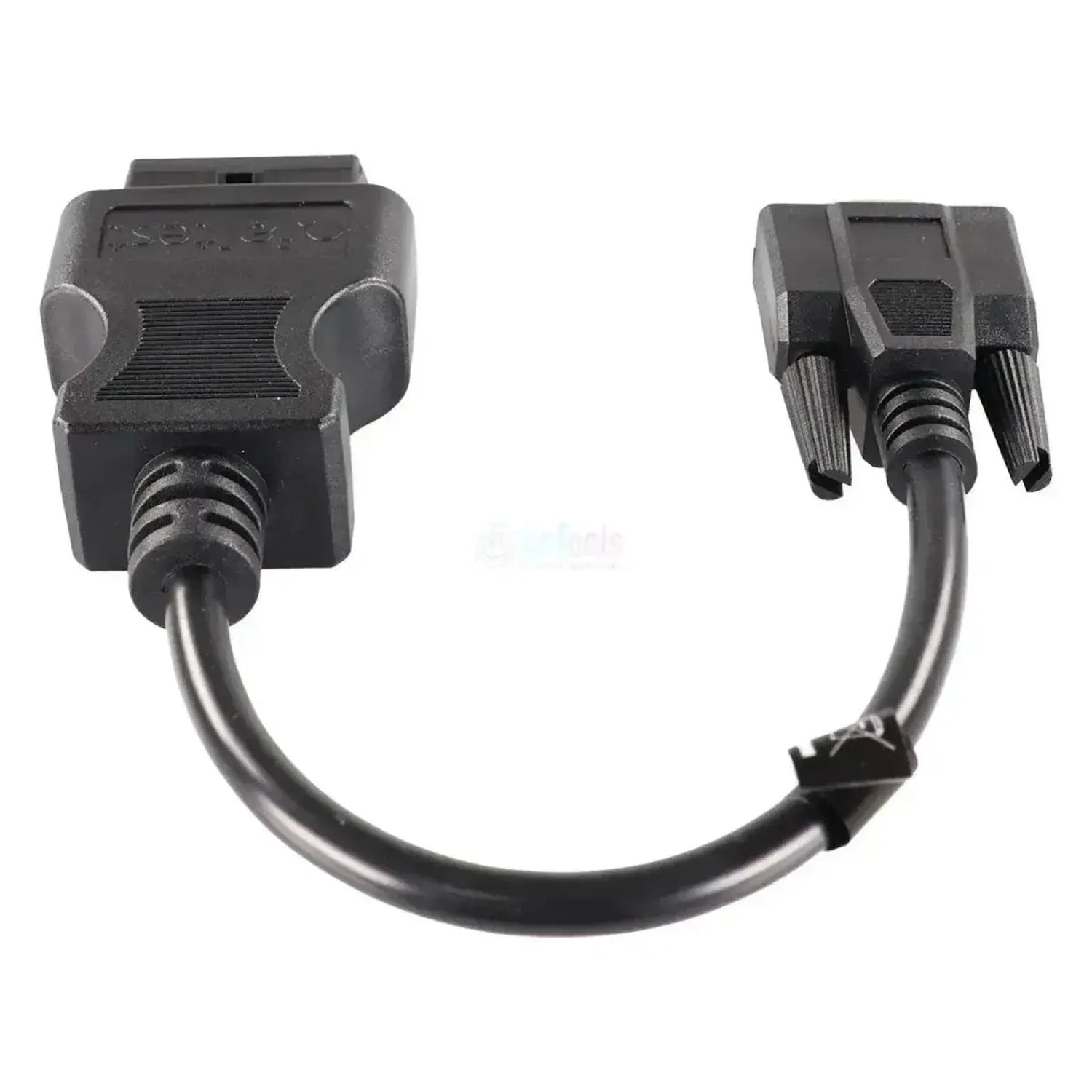

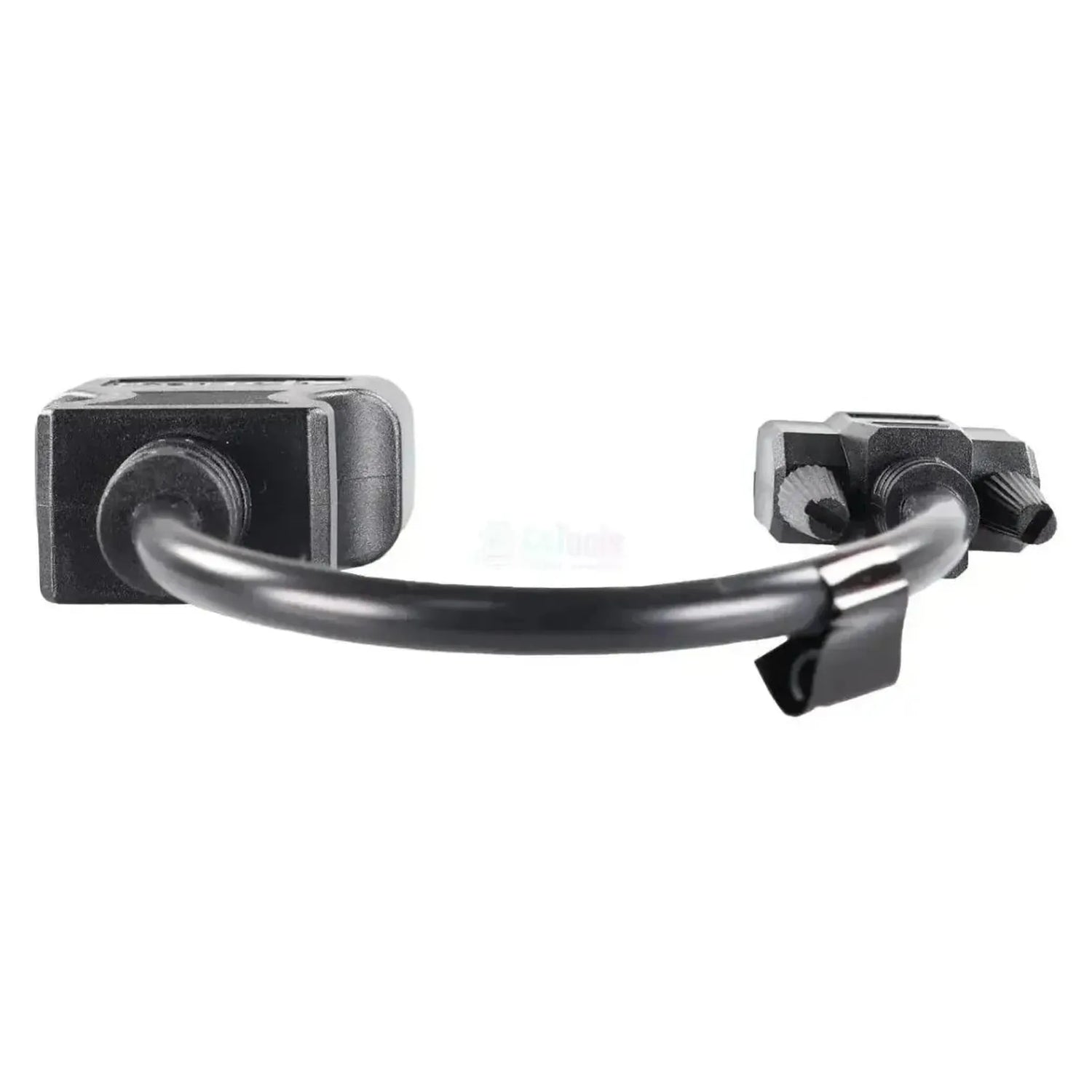

Το Jaltest JDC311A συνδέει την 9-pins Sub-D διαγνωστική σύνδεση των λεωφορείων Solaris με την 16-pins OBD2 είσοδο του διαγνωστικού καλωδίου Jaltest. Στην πλευρά του οχήματος υπάρχει ένας Sub-D σύνδεσμος με εννέα ακίδες σε δύο σειρές, πέντε πάνω και τέσσερις κάτω, τοποθετημένος σε μεταλλικό θόλο προστασίας που ασφαλίζεται με δύο κολιέ κοχλίες. Το μαύρο πλαστικό περίβλημα έχει ορθογώνια είσοδο καλωδίου, ώστε το καλώδιο να τρέχει κατακόρυφα κατά μήκος του συνδέσμου. Το μήκος του είναι 28 έως 30 cm.

Μόλις η σύνδεση ολοκληρωθεί, το λογισμικό Jaltest συνδέεται με το δίκτυο οχήματος του λεωφορείου και έτσι με τις ηλεκτρονικές μονάδες ελέγχου που χρησιμοποιούν τα λεωφορεία Solaris από διάφορους κατασκευαστές: Η ηλεκτρονική μονάδα κινητήρα DMCI, τα αυτόματα κιβώτια ταχυτήτων DIWA και Ecomat, τα συστήματα πέδησης και αερολιμνης, ο έλεγχος πορτών MTS και ο έλεγχος κλιματισμού ATC. Ποιες μονάδες θα βρείτε εξαρτάται από τα εξαρτήματα που επιλέχθησαν κατά την κατασκευή του λεωφορείου. Το καλώδιο λειτουργεί με Jaltest Link V8.1 και V9 και περιλαμβάνεται στο πακέτο Jaltest CV.

ΠΛΕΟΝΕΚΤΗΜΑΤΑ

✔Έχει πρόσβαση στην ηλεκτρονική μονάδα κινητήρα DMCI (Diesel Multi-Controlled Injection) των κινητήρων DAF που χρησιμοποιούνται.

✔Τα αυτόματα κιβώτια ταχυτήτων DIWA 3, DIWA 5, Ecomat 2/4 και EcoLife περιλαμβάνονται επίσης στην κάλυψη Solaris.

✔Χαρακτηριστικό ενός αστικού λεωφορείου: Ο έλεγχος πορτών MTS (Modular Door Control System) και ο ηλεκτρονικός έλεγχος αερολιμνης ECAS BUS / ECAS CAN 2 με λειτουργία γονατίσματος.

✔Λειτουργεί με τόσο το Jaltest Link V8.1 όσο και το Link V9, και ο Sub-D ασφαλίζεται με δύο κολιέ κοχλίες αντί να απλώς συνδέεται.

ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ

✕Το περιεχόμενο εξαρτάται από τα επιλεγμένα εξαρτήματα: Ποιος κατασκευαστής κινητήρα, κιβωτίου ταχυτήτων και φρένων είναι τοποθετημένος στο λεωφορείό σας, καθορίζει ποιες ηλεκτρονικές μονάδες ελέγχου θα βρει το Jaltest.

✕Μόνο για τη σύνδεση 9-pins Sub-D. Ο σύνδεσμος μοιάζει με ένα σύνδεσμο υπολογιστή αλλά έχει δικό του σχέδιο ακίδων.

✕Από το Euro IV (Οκτώβριος 2005) και μετά, τα λεωφορεία απέκτησαν την τυποποιημένη 16-pins σύνδεση OBD. Εάν το λεωφορείό σας είναι νεότερο, δεν θα χρειαστείτε αυτό το καλώδιο.

✕Μην το συγχέετε με το JDC310A: Αυτό είναι το καλώδιο για Solbus με τον κυκλικό 16-pins σύνδεσμο ECAS, διαφορετικό μάρκας λεωφορείου και διαφορετική σύνδεση.

Εφαρμογές και λειτουργίες

Μέσω αυτής της σύνδεσης, το λογισμικό Jaltest έχει πρόσβαση στις ηλεκτρονικές μονάδες ελέγχου του λεωφορείου. Οι παρακάτω μονάδες περιλαμβάνονται στη κάλυψη Solaris του Jaltest CV. Ποιες από αυτές είναι παρούσες εξαρτάται από το εργοστάσιο κινητήρων, το εργοστάσιο κιβωτίου ταχυτήτων και το εργοστάσιο φρένων που επιλέχθησαν κατά την κατασκευή.

Μονάδες ελέγχου που μπορείτε να προσπελάσετε

DMCI, Diesel Multi-Controlled Injection: Η ηλεκτρονική μονάδα ελέγχου κινητήρα των κινητήρων DAF που χρησιμοποιούνται.
DIWA 3 / DIWA 5 / Ecomat 2-4 / EcoLife, αυτόματο κιβώτιο ταχυτήτων: Τα αυτόματα κιβώτια ταχυτήτων της Voith και της ZF.
ABS D/E και EBS / EBS 2 / EBS ZM: Τα συστήματα πέδησης και διαχείρισης πέδησης του λεωφορείου.
ECAS BUS / ECAS CAN 2, ηλεκτρονικά ελεγχόμενη αερολιμνη: Η ρύθμιση του επιπέδου με λειτουργία γονατίσματος.
MTS, Modular Door Control System: Ο έλεγχος των πορτών επιβιβάσεως.
ATC / ATC Coach, Automatic Temperature Control: Ο έλεγχος κλιματισμού του αστικού λεωφορείου και του τουριστικού λεωφορείου.
EAS/EAS-2, μετεπεξεργασία καυσαερίων: Η μετεπεξεργασία των καυσαερίων.
BODAS RC Series 21 και FMS, Fleet Management System: Η προγραμματιζόμενη μονάδα κατασκευής και ο δεσμό διαχείρισης δεδομένων.

Τι μπορείτε να κάνετε

Ανάγνωση και διαγραφή κωδικών σφάλματος: Ανάγνωση της μνήμης σφαλμάτων της μονάδας ελέγχου, με περιγραφή του εντοπισθέντος σφάλματος.
Προβολή τιμών μέτρησης: Οι τρέχουσες τιμές των αισθητήρων που είναι συνδεδεμένοι στη μονάδα ελέγχου, σε αριθμούς και γράφημα.
Ενεργοποίηση εξαρτημάτων: Ενεργοποίηση εξαρτημάτων απευθείας για τον προσδιορισμό του εάν η βλάβη βρίσκεται στο εξάρτημα ή στη σύνδεση.
Ρύθμιση παραμέτρων: Εγγραφή διαμορφώσεων και ρυθμίσεων στην ηλεκτρονική μονάδα ελέγχου.
Διεξαγωγή βαθμονόμησης: Για τα συστήματα για τα οποία το Jaltest προσφέρει διαδικασία βαθμονόμησης, για παράδειγμα μετά την αντικατάσταση ενός εξαρτήματος.

Συμβατά σκάφη και εφαρμογές

Καθοριστικός είναι ο σύνδεσμος, όχι το μοντέλο. Αυτό το καλώδιο συνδέεται με κάθε λεωφορείο Solaris με τη σύνδεση 9-pins Sub-D, την οποία ο κατασκευαστής χρησιμοποιούσε στα αστικά και τουριστικά λεωφορεία από τα πρώτα χρόνια παραγωγής. Τα ακόλουθα μοντέλα περιλαμβάνονται στη κάλυψη του Jaltest CV. Ποια σύνδεση υπάρχει στο λεωφορείό σας, ελέγχετε στο ίδιο το όχημα πριν κάνετε την παραγγελία.

Solaris:

Urbino 12: (1999 - 2005)
Urbino 15: (1999 - 2005)
Urbino 18: (1999 - 2005)
Vacanza: (2001 - 2005)

💡

Χρήσιμο να γνωρίζετε: Η σύνδεση 9-pins Sub-D βρίσκεται στην καμπίνα του οδηγού ή στο ηλεκτρικό κλιμάκιο του λεωφορείου. Από το Euro IV (Οκτώβριος 2005) και μετά, τα λεωφορεία απέκτησαν την τυποποιημένη 16-pins σύνδεση OBD. Ελέγχετε λοιπόν πρώτα ποια σύνδεση υπάρχει στο λεωφορείό σας πριν κάνετε την παραγγελία.

Περιεχόμενα συσκευασίας

1x Jaltest (JDC311A) | Solaris 9-pins Sub-D – 16-pins OBD2 Καλώδιο Σύνδεσης | Λεωφορείο

Τεχνικές προδιαγραφές

Προδιαγραφή	Περιγραφή
Μάρκα	Jaltest (Cojali)
Αριθμός αναφοράς	JDC311A
Τύπος	Καλώδιο προσαρμογής
Εφαρμογή	Αστικά λεωφορεία Solaris και τουριστικά λεωφορεία με σύνδεση 9-pins Sub-D
Μήκος	28-30 cm
Διεπαφή	Jaltest Link V8.1 και V9
Σύνδεσμος πλευράς οχήματος	9-pins Sub-D (ακίδες, μεταλλικό θόλο προστασίας, δύο κολιέ κοχλίες, ορθογώνια είσοδο καλωδίου)
Σύνδεση πλευράς διεπαφής	16-pin OBD2
Μονάδες ελέγχου	DMCI (κινητήρας), DIWA / Ecomat / EcoLife (αυτόματο κιβώτιο ταχυτήτων), ABS D/E και EBS (φρένα), ECAS (αερολιμνη), MTS (πόρτες), ATC (κλιματισμός), EAS (μετεπεξεργασία καυσαερίων), BODAS RC και FMS
Κατηγορία	Λεωφορείο
Ενότητα Jaltest	Jaltest CV (επαγγελματικά οχήματα)
