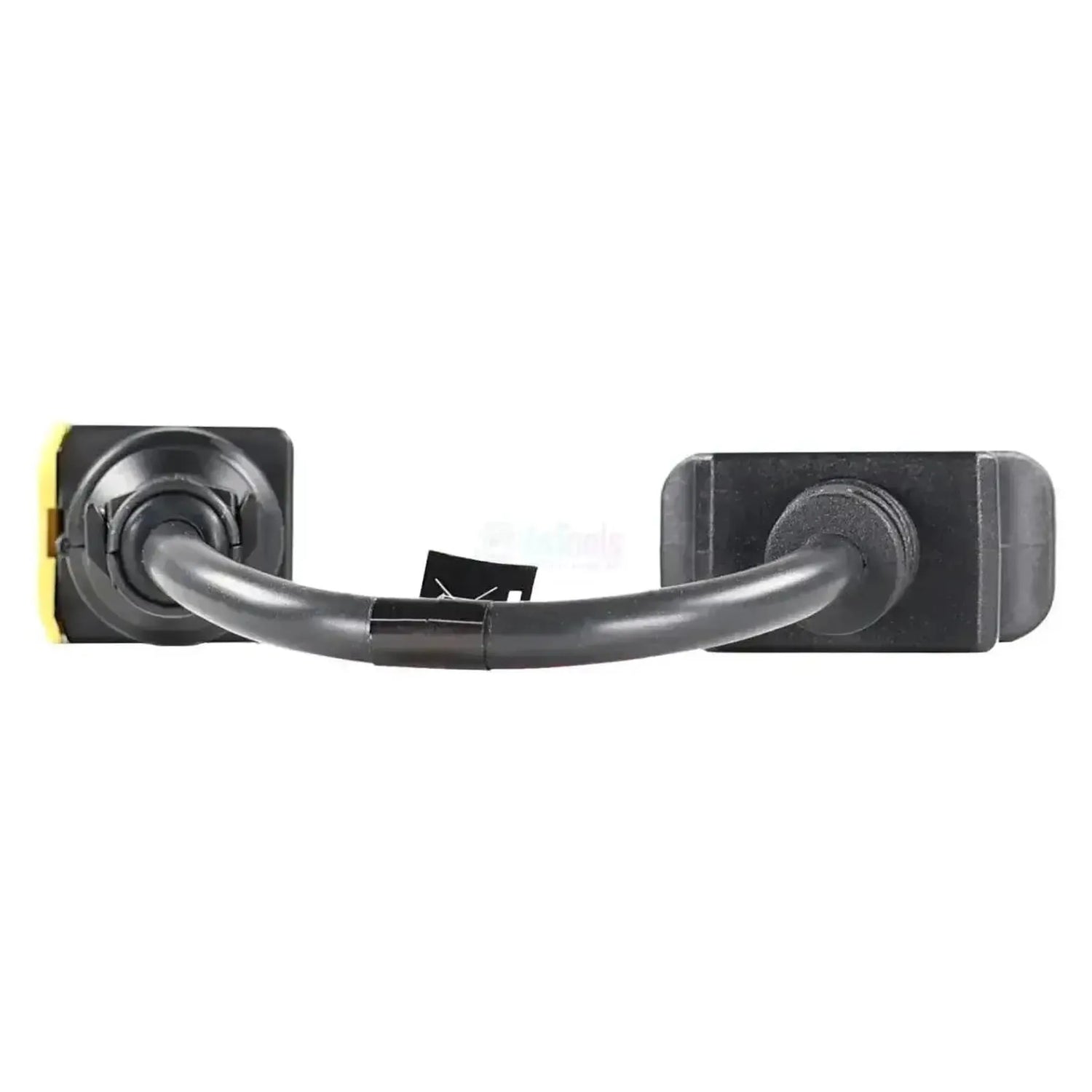

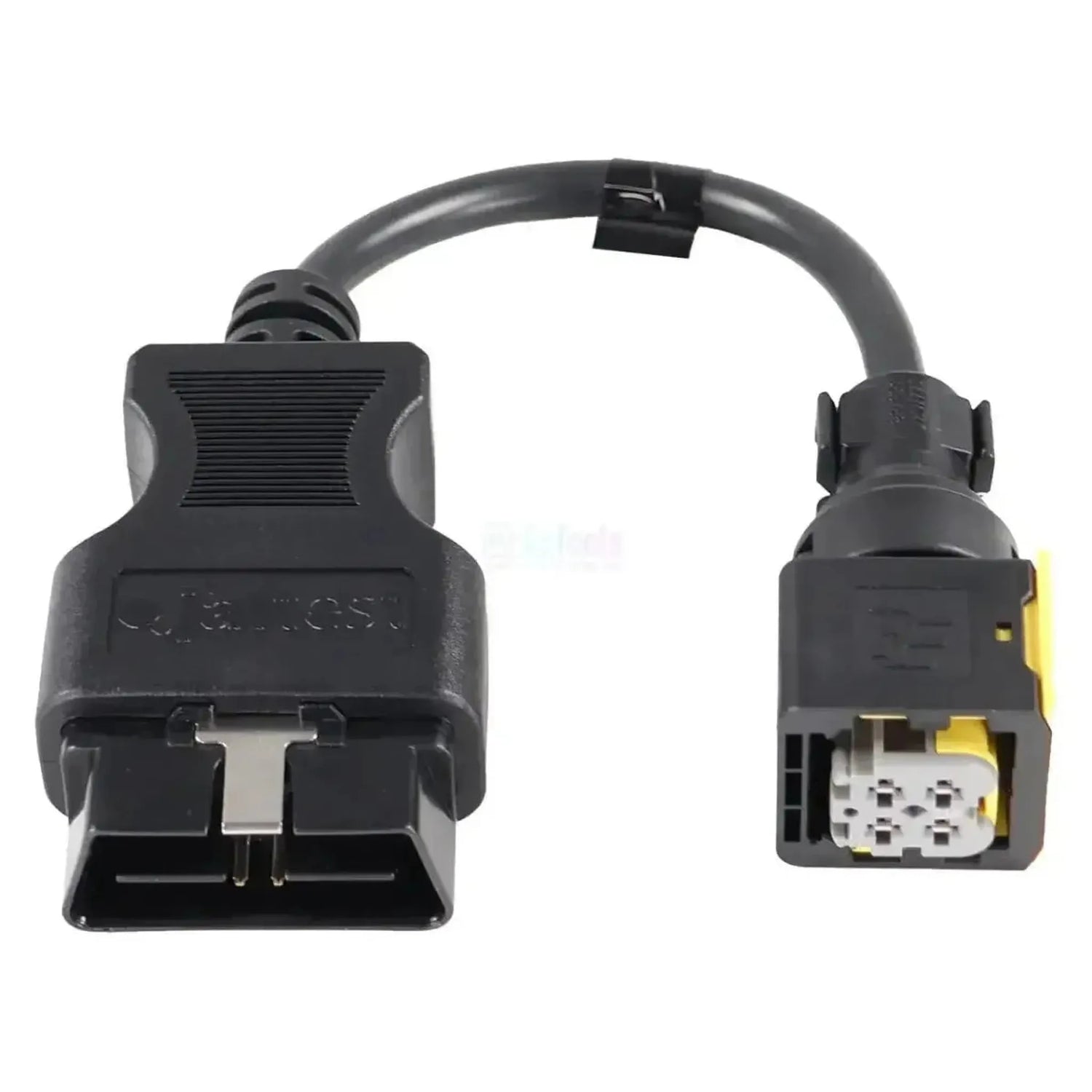

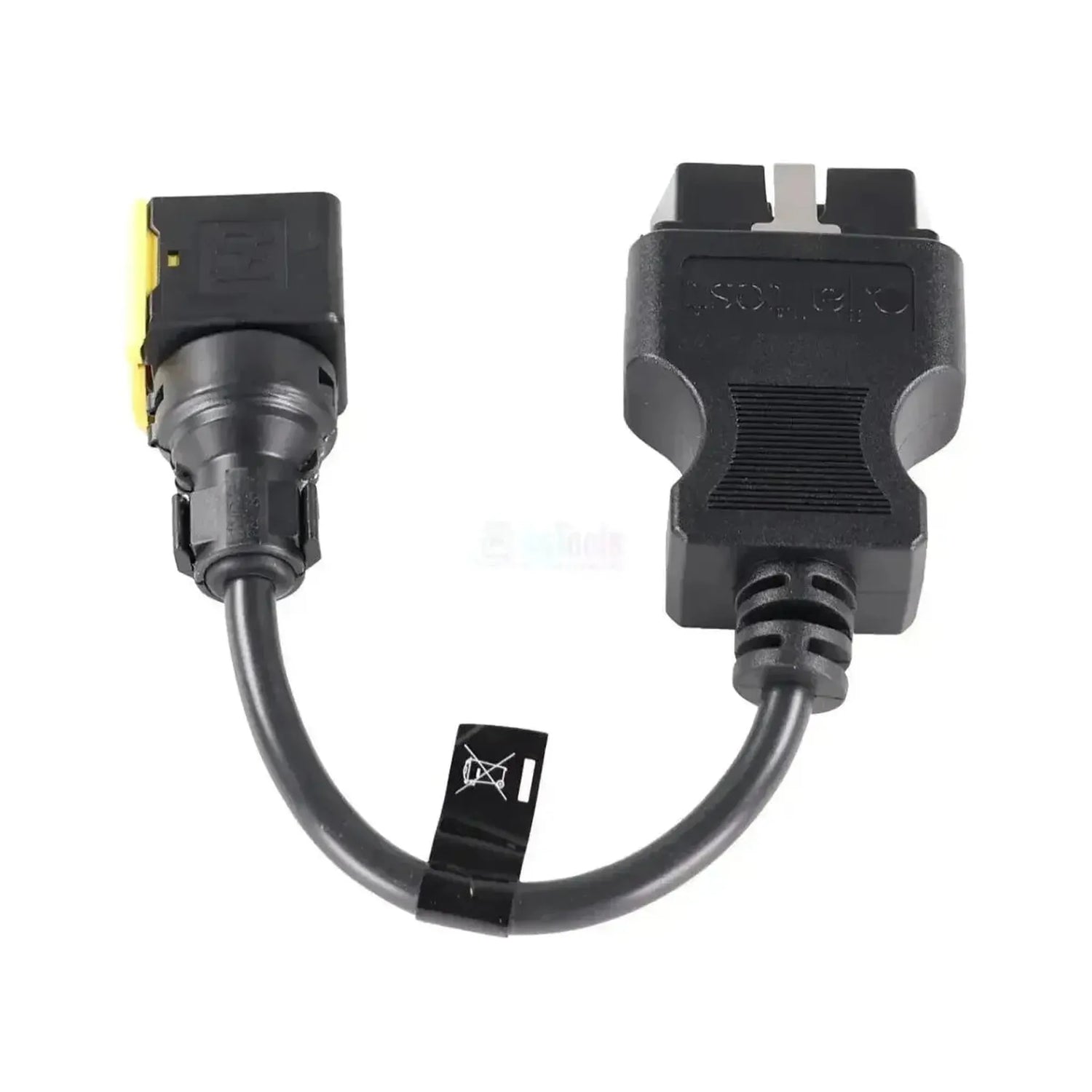

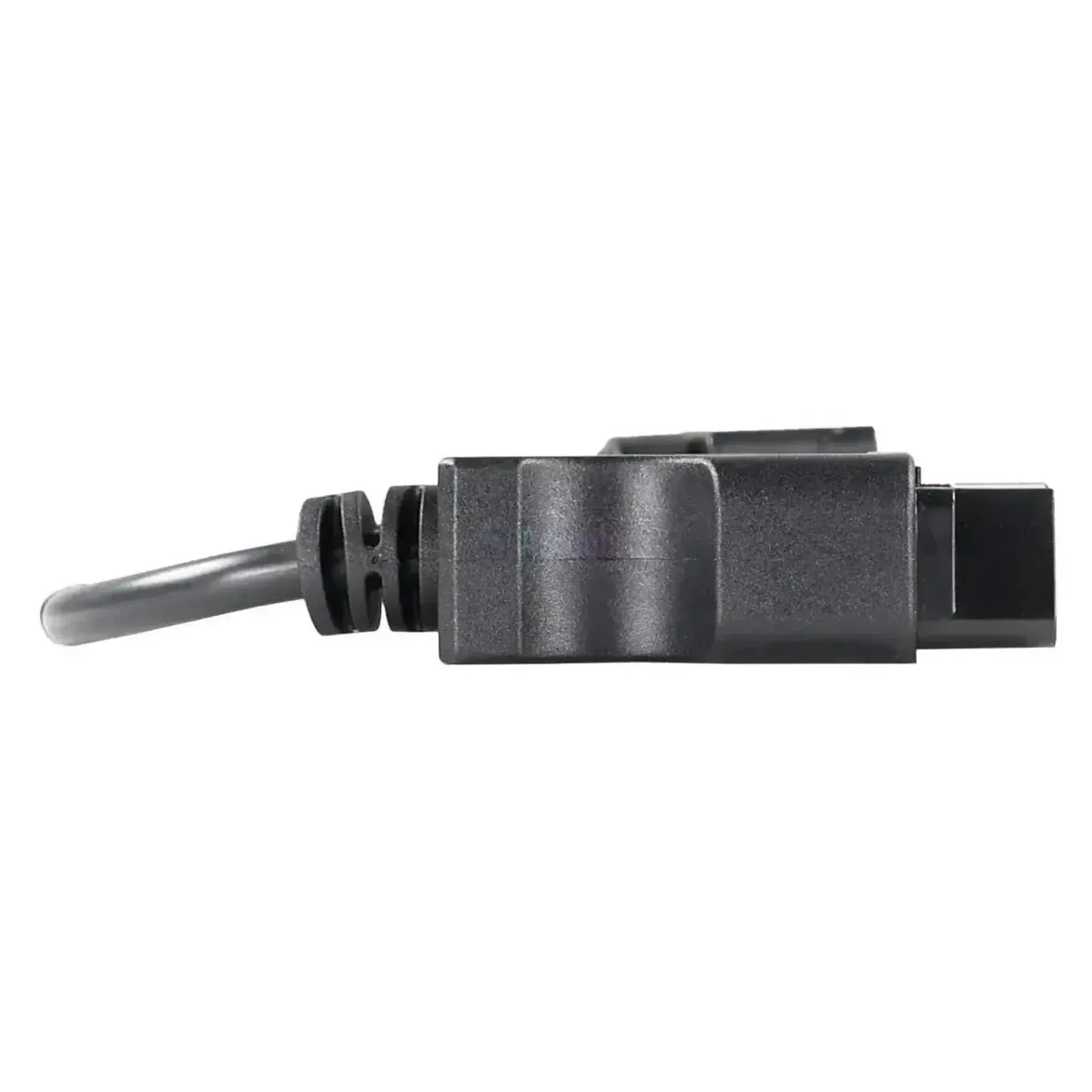

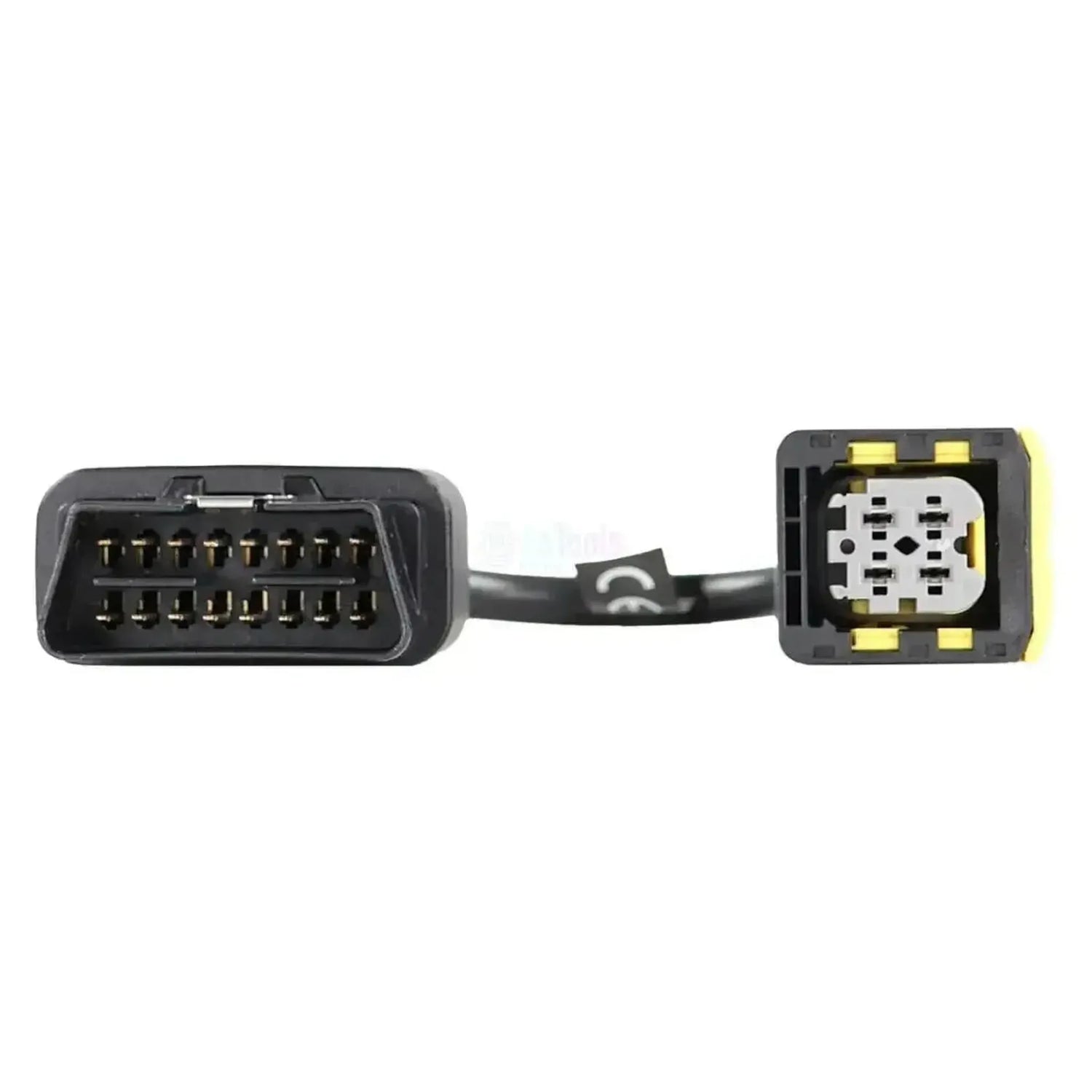

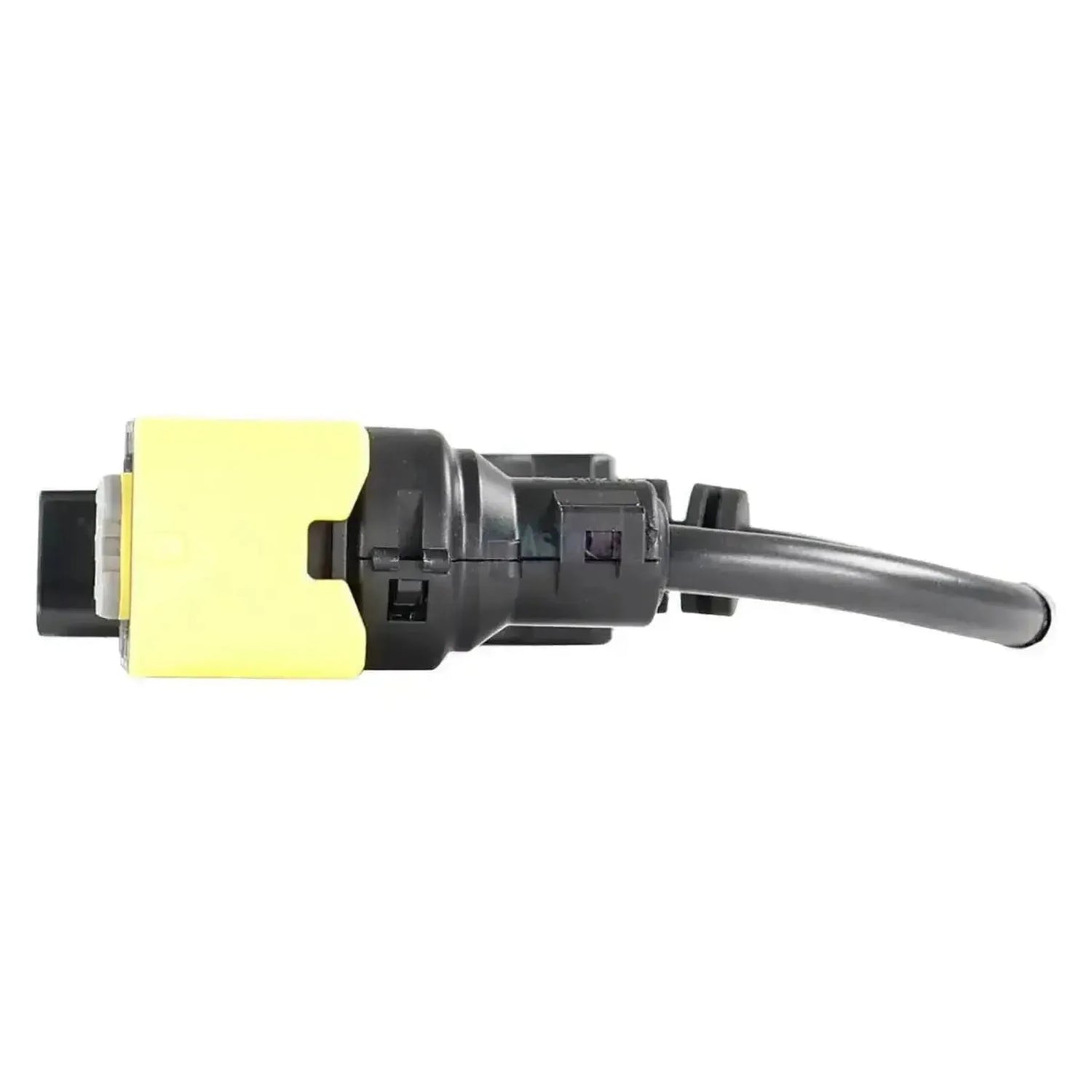

De Jaltest MDC08 is de testkabel tussen de 4-pins EBS-aansluiting van de Wabco-modulatoren van de vierde generatie en de 16-pins OBD2-aansluiting van de Jaltest ETM. Aan de machinezijde zit een 4-polige connector in twee rijen van twee, gevat in een zwarte behuizing met een gele vergrendelbeugel.
Met deze verbinding neemt de Jaltest ETM de rol van de regeleenheid over en bouwt hij zelf de communicatie met de modulator op. Zo stelt u vast of het onderdeel werkelijk defect is, of dat de storing in de bekabeling of de regeleenheid zit. De ETM doorloopt daarvoor de volledige doormeting van de modulator en een End of Line-test. Naast deze kabel heeft u de ETM zelf nodig, met een ETM-licentie en een lopende CV- of Modular-softwarelicentie.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze kabel praat de Jaltest ETM rechtstreeks met het onderdeel, zonder tussenkomst van de regeleenheid van het voertuig. De kabel gaat op de modulator, niet op de diagnoseaansluiting van het voertuig.
Onderdelen die u kunt testen
- EBS-modulator: Wabco, vierde generatie.
- Aansluiting: 4-polig (2x2), gele beugel.
Wat u kunt doen
- Geïsoleerd testen: Zonder de regeleenheid.
- Defect vaststellen: Of de storing elders zit.
- Doormeten: De modulator in zijn geheel.
- End of Line-test: Bevestigen dat hij goed werkt.
Zo gebruikt u hem
- Software starten: Open Jaltest op de pc of laptop.
- ETM koppelen: Sluit de OBD2-kant aan op de ETM.
- Connector vrijmaken: Neem de voertuigstekker van de modulator los.
- Aansluiten: Steek de kabel op de modulator.
- Testen: Start de doormeting of de End of Line-test.
Compatibele onderdelen en toepassingen
Bepalend is welke modulator er in het voertuig zit, niet het merk van het voertuig. De MDC08 past uitsluitend op Wabco-modulatoren van de vierde generatie.
Wabco:
- EBS-modulator, vierde generatie: 4-polige connector (2x2) met gele vergrendeling.
Andere generaties:
- MDC07: Eerste en tweede generatie.
- MDC06: Derde generatie.
- MDC09: Derde generatie met redundantieventiel.
Wat u erbij nodig heeft
- Jaltest ETM: De testmodule zelf. Voor de Jaltest Link V9 is dat de ETM-interface met referentie 70001007; de complete ETM-kit is 70001008.
- ETM-licentie: Zonder die licentie start de ETM niet. De jaarlijkse verlenging heeft referentie 29701.
- Een lopende Jaltest-softwarelicentie: Een CV-licentie of een Modular-licentie. Andere modules zijn niet met de ETM te combineren.
- Looptijd: De ETM-licentie loopt gelijk met de vervaldatum van uw Jaltest-softwarelicentie. Loopt die nog langer dan een jaar, dan betaalt u alleen over de resterende periode. Verloopt de Jaltest-licentie, dan werkt de ETM niet meer totdat er is verlengd.
- Voeding: De ETM wordt gevoed vanaf de accu's van het voertuig.
Verpakkingsinhoud
- 1x Jaltest (MDC08) | Wabco 4-pins EBS - 16-pins OBD2 Verloopkabel | Bedrijfsvoertuig
Τεχνικά χαρακτηριστικά
Γενικά
- Ο κατασκευαστής του καλωδίου ή του σετ. Έτσι γνωρίζετε ότι ταιριάζει με τον εξοπλισμό Jaltest που διαθέτετε.Μάρκα
- Jaltest (Cojali)
- Τι είδους προϊόν είναι: καλώδιο δοκιμής εξαρτήματος, αντάπτορας, καλώδιο interface ή πλήρες σετ.Είδος προϊόντος
- Καλώδιο δοκιμής
- Ποια εξαρτήματα του συστήματος πέδησης μπορείτε να μετρήσετε με αυτό το καλώδιο. Επιλέξτε το καλώδιο που ταιριάζει στο εξάρτημα προς δοκιμή.Εξαρτήματα προς δοκιμή
- Διαμορφωτές EBS Wabco
Συνδέσεις
- Ο σύνδεσμος με τον οποίο το καλώδιο συνδέεται στο Jaltest ETM ή Link. Πρέπει να ταιριάζει με τη συσκευή σας.Σύνδεση πλευράς interface
- OBD2 16 ακίδων
- Ο σύνδεσμος που τοποθετείται στο εξάρτημα ή στον διαμορφωτή. Καθορίζει σε ποιο εξάρτημα μπορείτε να συνδέσετε το καλώδιο.Σύνδεση πλευράς εξαρτήματος
- Μαύρος 4πολικός σύνδεσμος (2x2)
Λειτουργίες δοκιμής
- Το ETM αναλαμβάνει τον ρόλο της μονάδας ελέγχου. Έτσι διαπιστώνετε αν το ίδιο το εξάρτημα είναι ελαττωματικό ή αν η βλάβη βρίσκεται αλλού.Δοκιμή εξαρτήματος εκτός οχήματος
- Ναι
- Τελικός έλεγχος με τον οποίο επιβεβαιώνετε ότι το εξάρτημα λειτουργεί σωστά, για παράδειγμα μετά από επισκευή.Δοκιμή End of Line (EOL)
- Ναι
Άδεια χρήσης
- Ποια άδεια Jaltest απαιτείται για να χρησιμοποιήσετε το ETM με αυτό το καλώδιο. Χωρίς τη σωστή άδεια δεν λειτουργεί.Απαιτούμενη άδεια λογισμικού
- CV
- Modular
- Αν το καλώδιο περιλαμβάνεται ήδη στο κιτ ETM. Αν όχι, μπορείτε να το προμηθευτείτε χωριστά ως συμπλήρωμα.Μέρος του κιτ ETM
- Ναι
Διαστάσεις
- Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο προσφέρει μεγαλύτερη ευελιξία για πρόσβαση στο εξάρτημα.Μήκος καλωδίου
- 24 έως 26 cm
- Αριθμός αναφοράς
- MDC08
- Μονάδα Jaltest
- Jaltest ETM, επιπλέον του Jaltest CV ή Modular
Άλλα χαρακτηριστικά
- Regeleenheden
- Geen; de ETM neemt de rol van de regeleenheid over
- Segment
- Bedrijfsvoertuig
- Interface
- Jaltest Link V8.1 en V9
- Onderdeel van kabelset
- ETM-kit (70001008)
- Nodig om te gebruiken
- Jaltest ETM met ETM-licentie en een lopende CV- of Modular-softwarelicentie
- Niet beschikbaar voor
- De Jaltest-handhelds
- Verlenging ETM-licentie
- 29701 (Jaltest ETM, verlenging voor één jaar)
