Jaltest  |  SKU: JDC564.9

Jaltest (JDC564.9) | Zapi 8-ακίδων OBD – 26-ακίδων DB26 Προσαρμογέας καλωδίου | Ανυψωτικά και μηχανήματα ανύψωσης

€244,95 με ΦΠΑ
€202,44 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

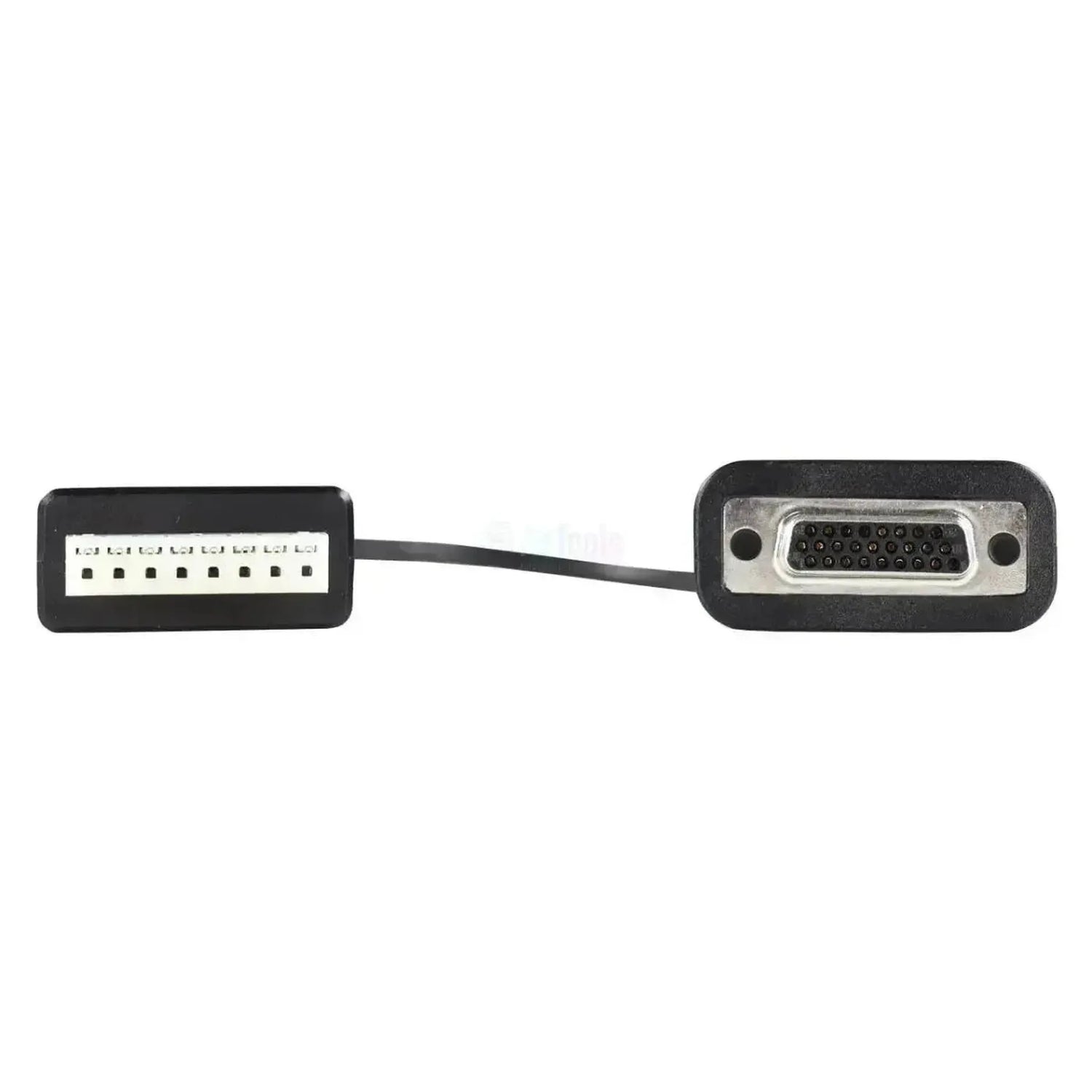

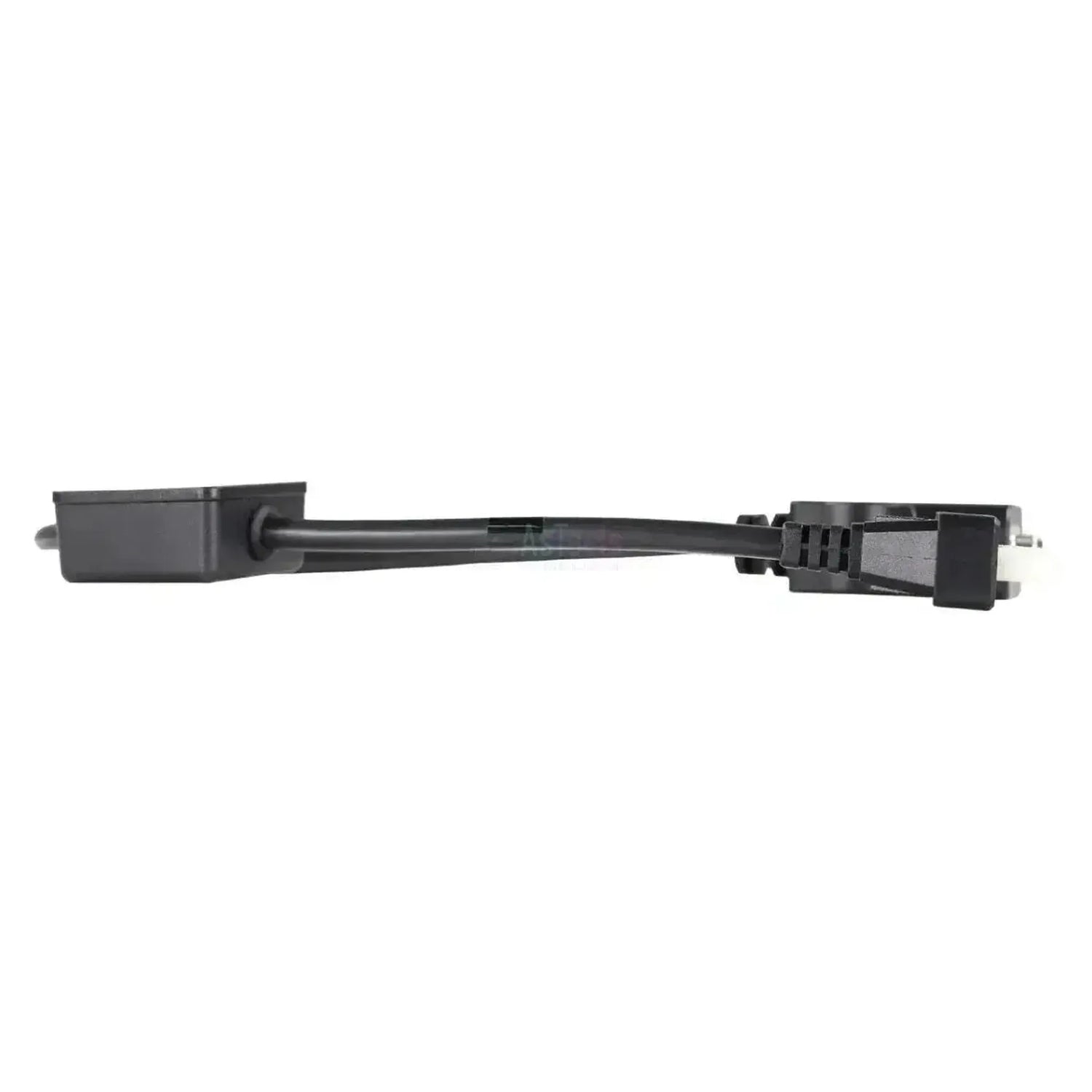

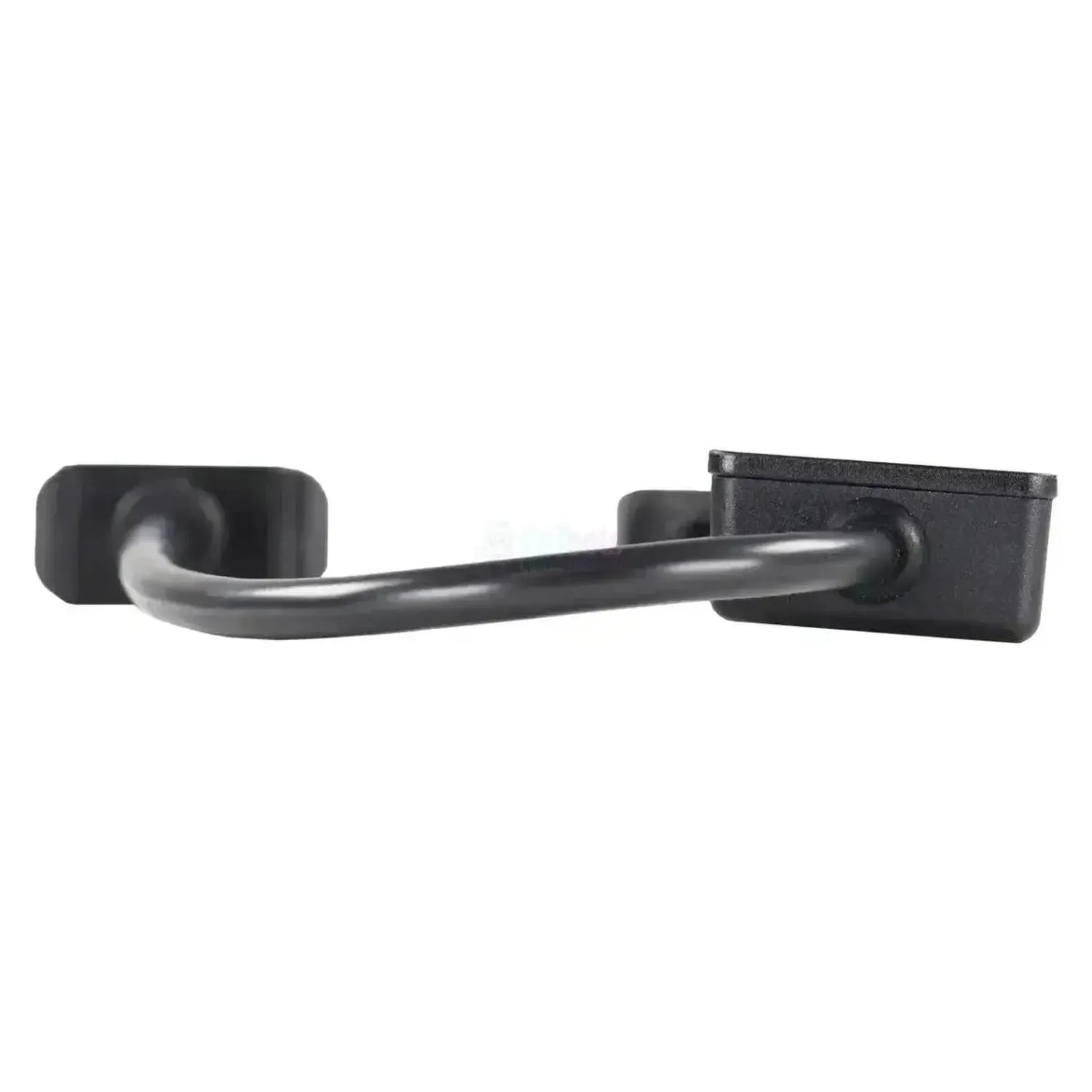

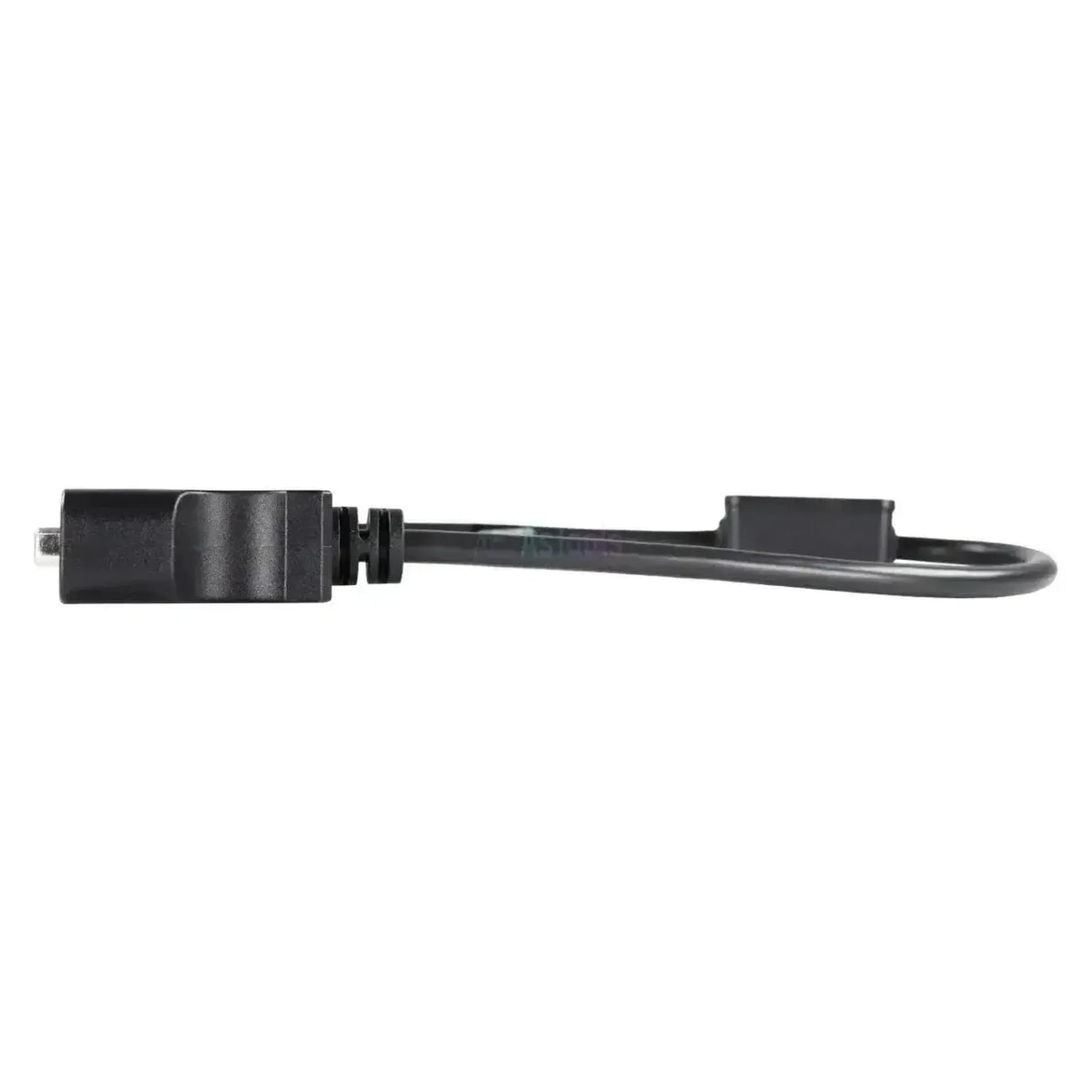

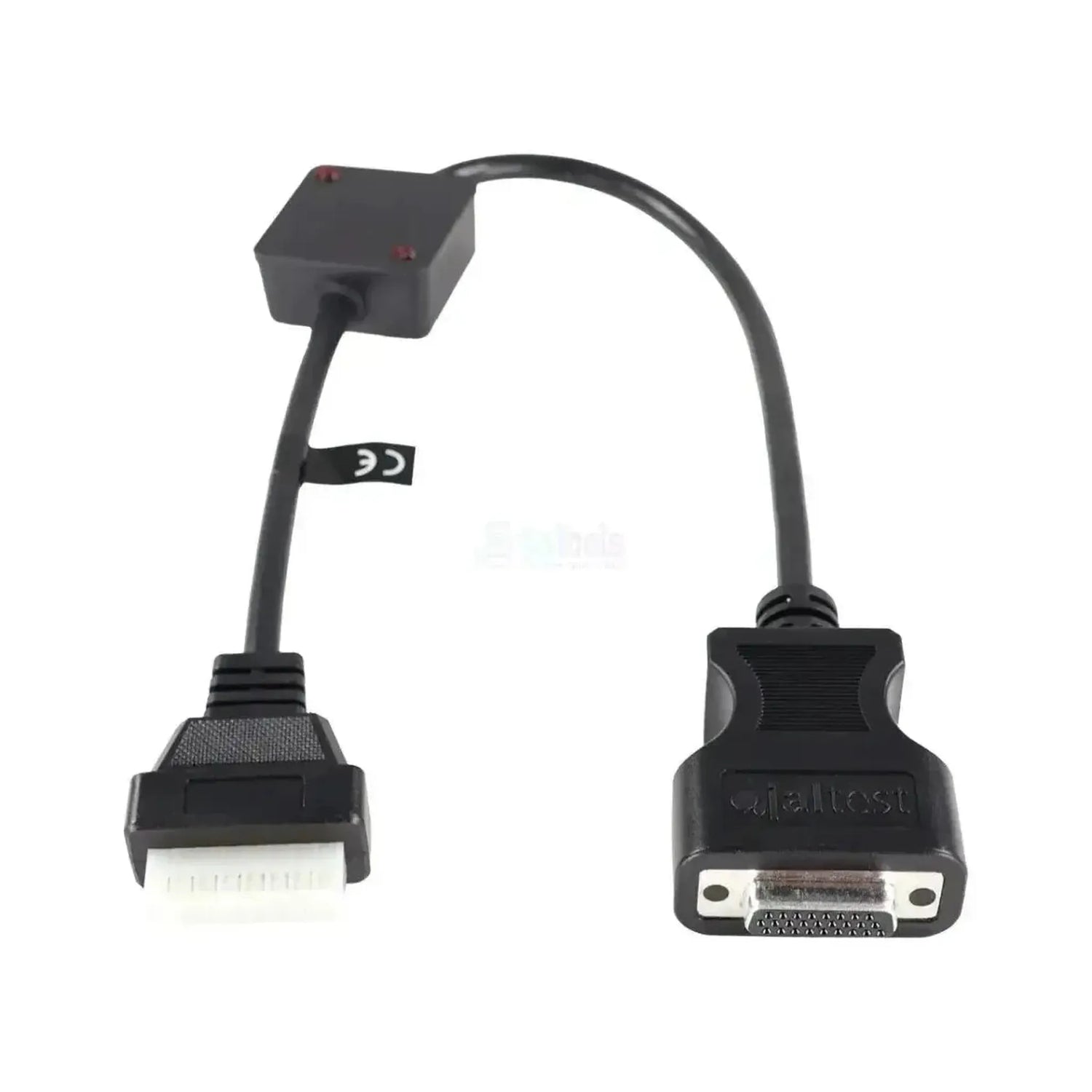

De Jaltest JDC564.9 is de diagnosekabel voor de 8-pins aansluiting van de Zapi-vermogensmodules in elektrisch aangedreven heftrucks en magazijntrucks. Aan de machinezijde zit een vlakke rechthoekige stekker met een witte pinhouder en acht penposities op één rij. Aan de interfacezijde eindigt de kabel op een 26-pins DB26, die rechtstreeks op de hoofdkabel van de interface past. De kabel meet 51 cm.

U kiest deze kabel op de regelaar in de machine, niet op het merk van de heftruck: Zapi maakt tractieregelaars die aan uiteenlopende machinebouwers worden geleverd. Met de kabel aangesloten leest de Jaltest-software de vermogensmodules TPM, TPMM en TPMS uit, deels over CAN en deels over RS232. Op alle uitvoeringen staan foutcodes, meetwaarden en parameters; bij de RS232-uitvoering komt daar live datamonitoring bij. De kabel valt onder Jaltest MHE.

PLUSPUNTEN

✔Sluit met de 26-pins DB26 rechtstreeks op de hoofdkabel van de interface aan; er hoeft geen 16-pins diagnosekabel tussen.
✔Werkt op elk machinemerk: Bepalend is de Zapi-regelaar, niet de bouwer van de heftruck of het magazijnvoertuig.
✔Bij alle Zapi-vermogensmodules in de dekking staan naast foutcodes ook meetwaarden en parameters.
✔Bij de RS232-uitvoering (Zapi TPM) biedt Jaltest daarnaast live datamonitoring.

AANDACHTSPUNTEN

✕Componenten aansturen, kalibratie en onderhoud resetten staan bij de Zapi-vermogensmodules niet in de dekking.
✕Live datamonitoring staat alleen bij Zapi TPM (RS232) in de dekking, niet bij de CAN-uitvoeringen.
✕Alleen voor de 8-pins Zapi-aansluiting met de witte pinhouder; regelaars van andere fabrikanten dragen een eigen stekker.
✕Deze uitvoering is opgegeven voor de Jaltest Link V9, waar de DB26-stekker bij hoort.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die elektrisch intern-transportmaterieel met een Zapi-vermogensmodule onderhouden. Welke uitvoering aanwezig is, verschilt per regelaar en per communicatieprotocol.

Regeleenheden die u kunt benaderen

  • Zapi TPM (RS232): Seriële uitvoering, meeste functies.
  • Zapi TPM (CAN): Zelfde module met CAN.
  • Zapi TPMM (CAN): TPMM-uitvoering.
  • Zapi TPMS (CAN): TPMS-uitvoering.

Wat u kunt doen

  • Foutcodes: Lezen en wissen na reparatie.
  • Meetwaarden: Sensoren en ingangen bekijken.
  • Parameters: Configuratie lezen en aanpassen.
  • Live data: Alleen bij Zapi TPM (RS232).

Zo gebruikt u hem

  1. Regelaar zoeken: Zoek de Zapi-regelaar in het elektrisch compartiment van de machine.
  2. Stekker controleren: Kijk naar de witte pinhouder met acht penposities op één rij.
  3. Aansluiten: Steek de JDC564.9 in de aansluiting op de regelaar.
  4. Link koppelen: Sluit de DB26-kant aan op de hoofdkabel van de Jaltest Link V9.
  5. Uitlezen: Zet de machine aan en kies in Jaltest MHE de Zapi-module.

Compatibele voertuigen en toepassingen

Bepalend is de regelaar, niet het machinemerk. De kabel hoort bij de Zapi-vermogensmodules met de 8-pins aansluiting in elektrisch aangedreven intern-transportmaterieel. Het typeplaatje van de heftruck zegt er niets over.

Zapi:

  • Toepassing: Elektrische heftrucks, magazijntrucks en orderverzamelaars met een Zapi-vermogensmodule.
  • Machinemerk: Niet bepalend; Zapi levert aan uiteenlopende machinebouwers.
  • Uitvoeringen in de dekking: TPM (RS232 en CAN), TPMM (CAN) en TPMS (CAN).
💡
Goed om te weten: De 8-pins aansluiting hoort bij de Zapi-regelaar en zit doorgaans in het elektrisch compartiment, niet op een vaste plaats in de cabine. U herkent hem aan de witte pinhouder in de zwarte behuizing. Controleer dat aan de machine zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC564.9) | Zapi 8-pins OBD - 26-pins DB26 Verloopkabel | Hef- en hijswerktuigen

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • MHE εσωτερική διακίνηση
Για ποιους τύπους οχημάτων ή μηχανημάτων προορίζεται το καλώδιο. Έτσι διαπιστώνετε εύκολα αν ταιριάζει στα οχήματα του συνεργείου σας.Τύποι οχημάτων
  • Μηχάνημα ανύψωσης

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
DB26 26 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 8 ακίδων

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να τροποποιείτε ρυθμίσεις της μονάδας ελέγχου. Απαραίτητο μετά από αντικατάσταση ή για αλλαγή της συμπεριφοράς ενός συστήματος.Ρύθμιση παραμέτρων

Χρήση

Αριθμός αναφοράς
JDC564.9
Μονάδες ελέγχου
Zapi TPM (RS232 και CAN), Zapi TPMM (CAN) και Zapi TPMS (CAN)

Άλλα χαρακτηριστικά

Toepassing
Zapi-vermogensmodules (TPM, TPMM, TPMS)
Lengte
51 cm
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
