Jaltest  |  SKU: JDC546A

Jaltest (JDC546A) | Καλώδιο προσαρμογής ZF Ergopower 6 ακίδων OBD – 16 ακίδων OBD2 | Όχημα εργασίας

€77,95 με ΦΠΑ
€64,42 χωρίς ΦΠΑ

Εγγύηση απευθείας από AsTools

Χειριζόμαστε τις υποθέσεις εγγύησης εμείς οι ίδιοι, γρήγορα και χωρίς την παρέμβαση του κατασκευαστή. Χάρη στο δικό μας απόθεμα ανταλλακτικών και την τεχνική μας εξειδίκευση, μπορούμε συνήθως να σας βοηθήσουμε άμεσα. Μόνο σε εξαιρετικές περιπτώσεις αποστέλλουμε το προϊόν στον προμηθευτή.

Εγγύηση 2 ετών σε όλα τα προϊόντα

Όλα τα προϊόντα μας διατίθενται με 2ετη εγγύηση κατασκευαστή. Έτσι εξασφαλίζετε μακροχρόνια ποιότητα και εξυπηρέτηση.

Εύκολη επιστροφή

Μπορείτε να υποβάλετε αίτημα επιστροφής εύκολα μέσω του λογαριασμού σας. Θα σας αποστείλουμε την ετικέτα επιστροφής μέσω ηλεκτρονικού ταχυδρομείου. Τα έξοδα επιστροφής είναι δική σας ευθύνη.

Επαγγελματική εξυπηρέτηση πελατών

Οι ειδικοί μας είναι διαθέσιμοι για να σας βοηθήσουν γρήγορα και επαγγελματικά, τόσο διαδικτυακά όσο και στο φυσικό μας κατάστημα. Έχετε ερωτήσεις; Μη διστάσετε να επικοινωνήσετε.

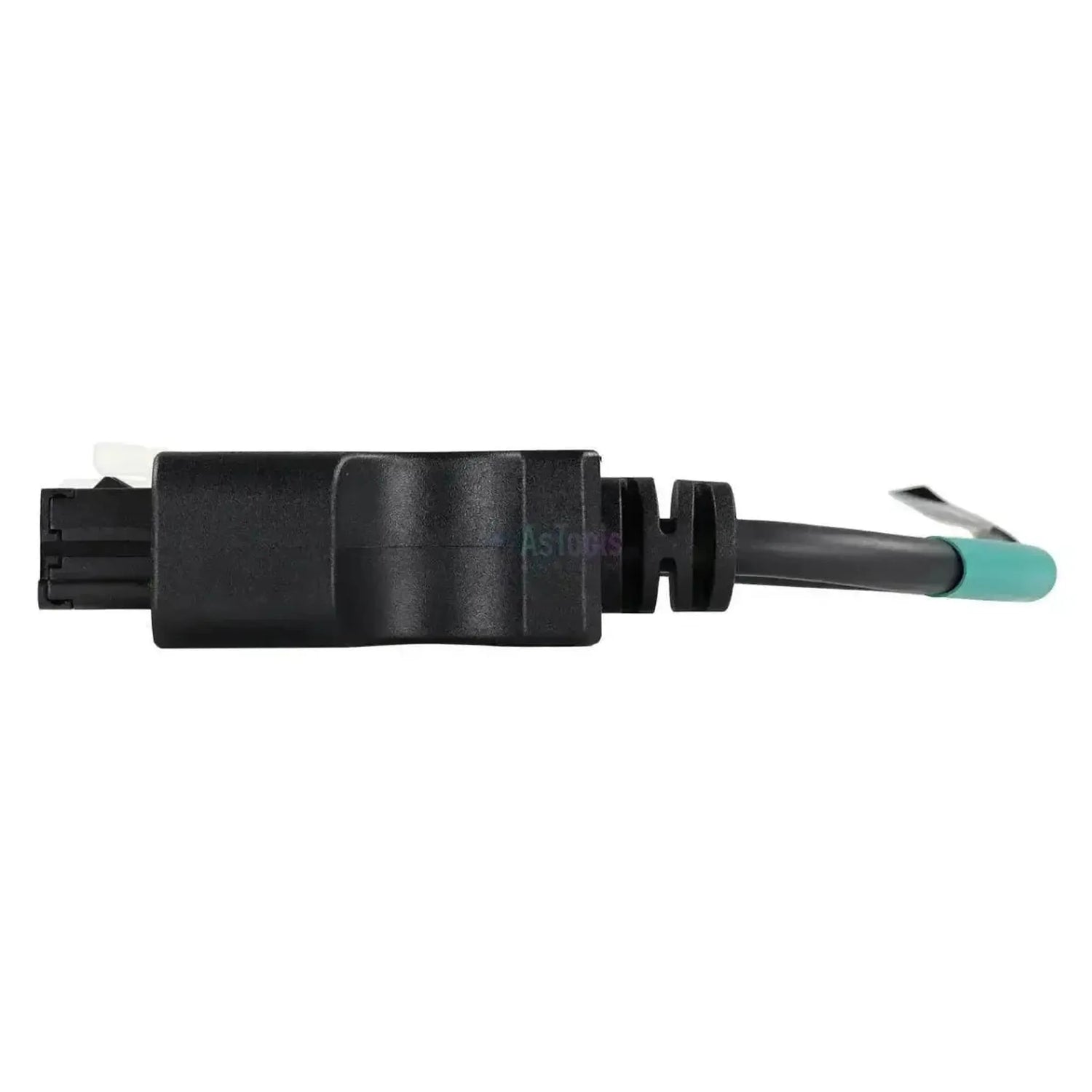

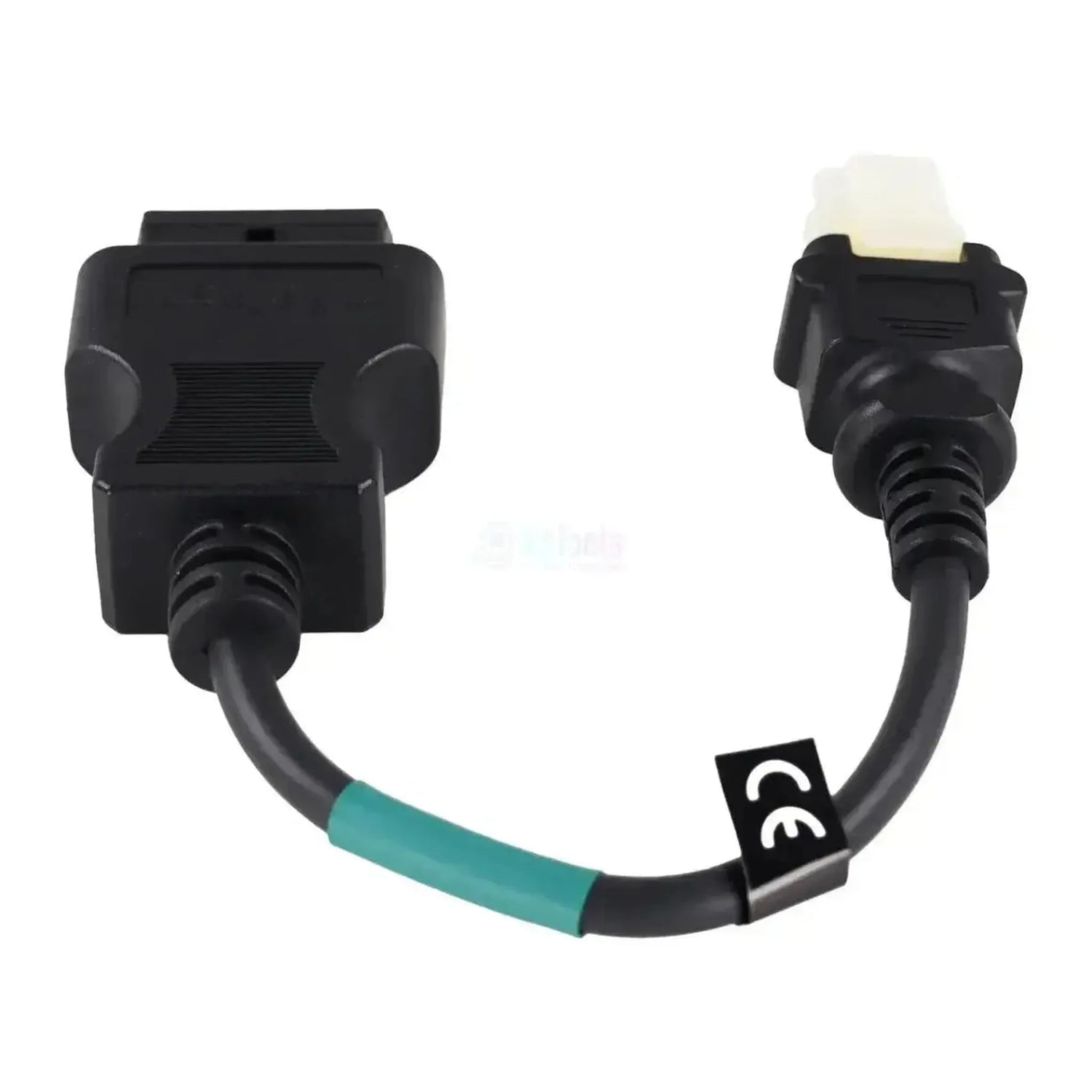

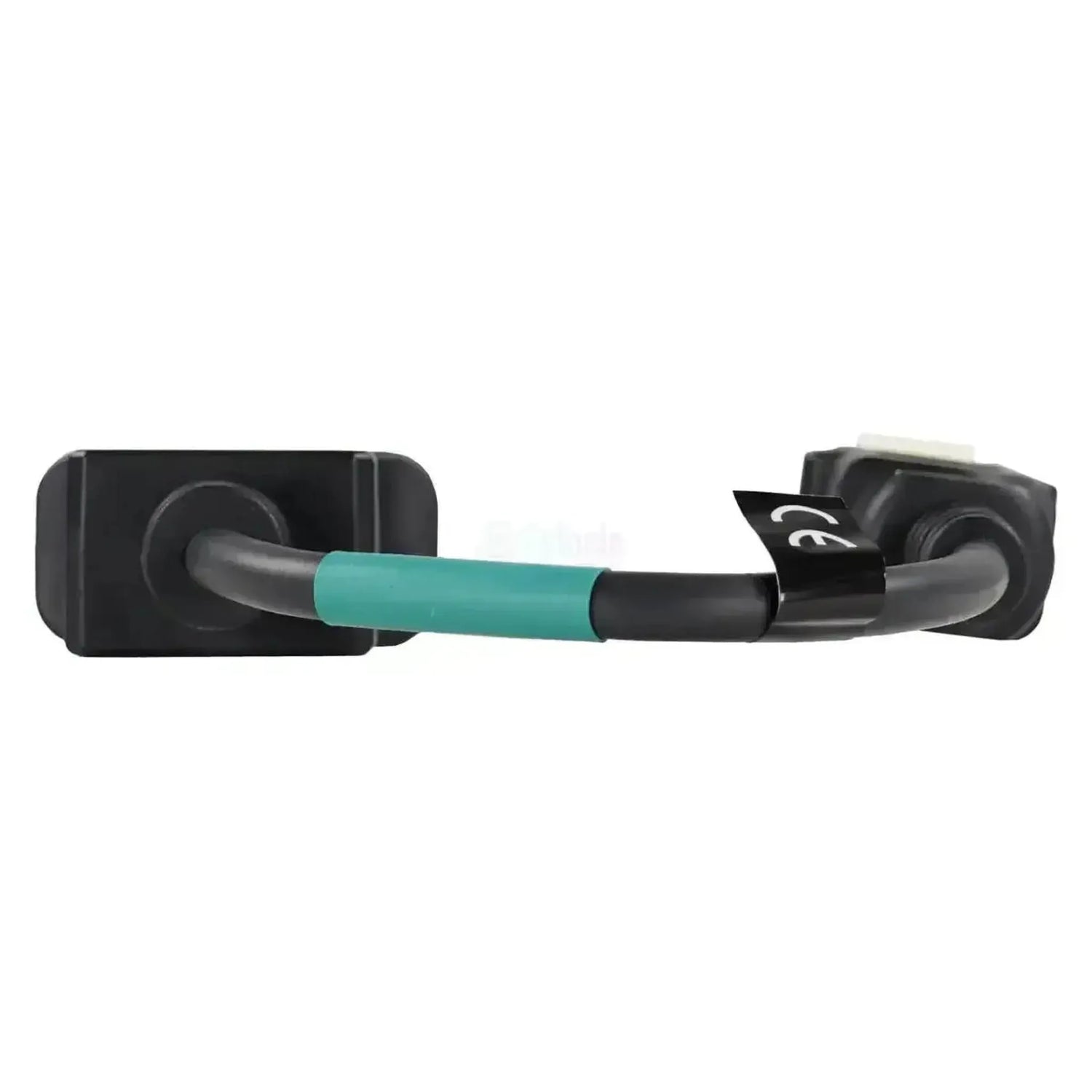

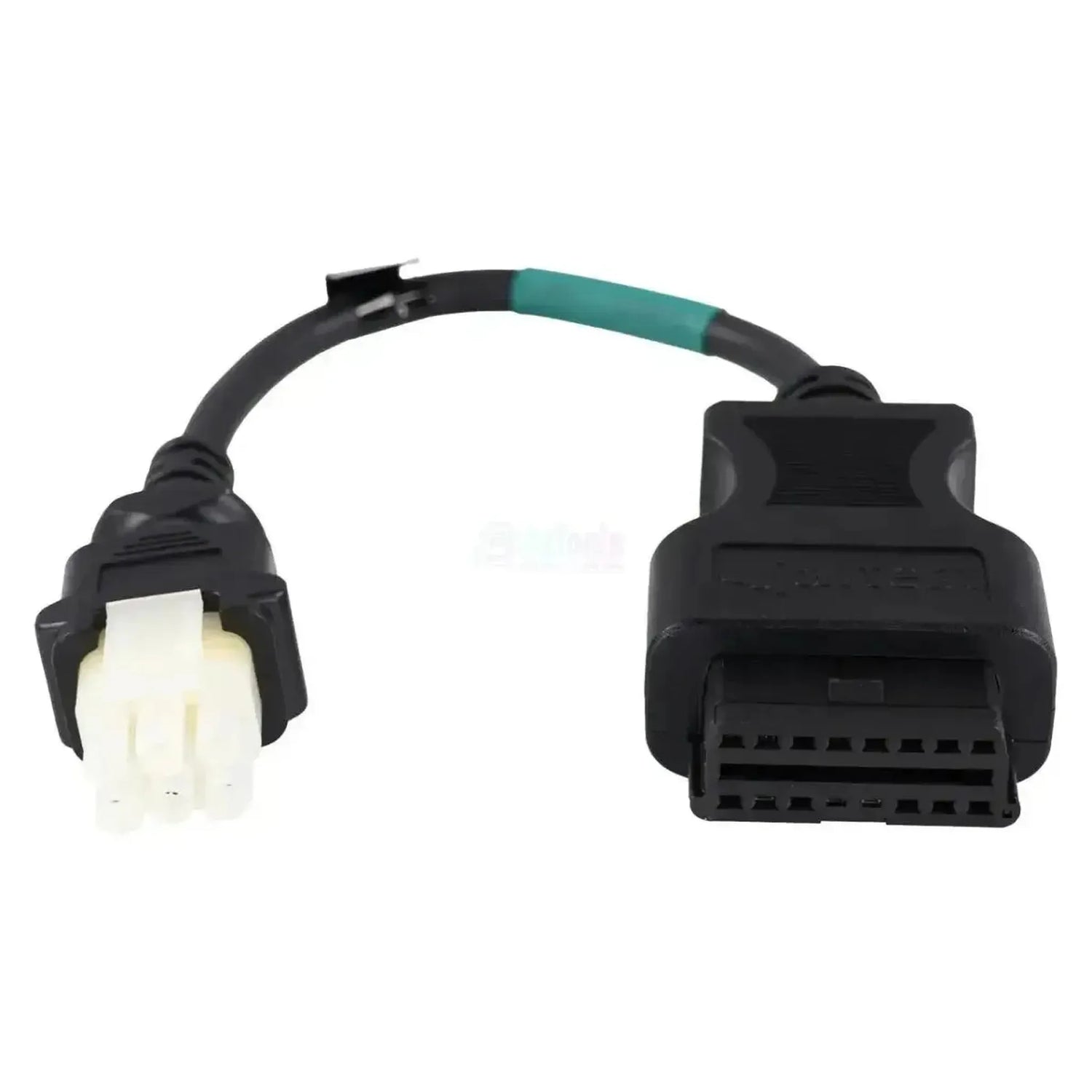

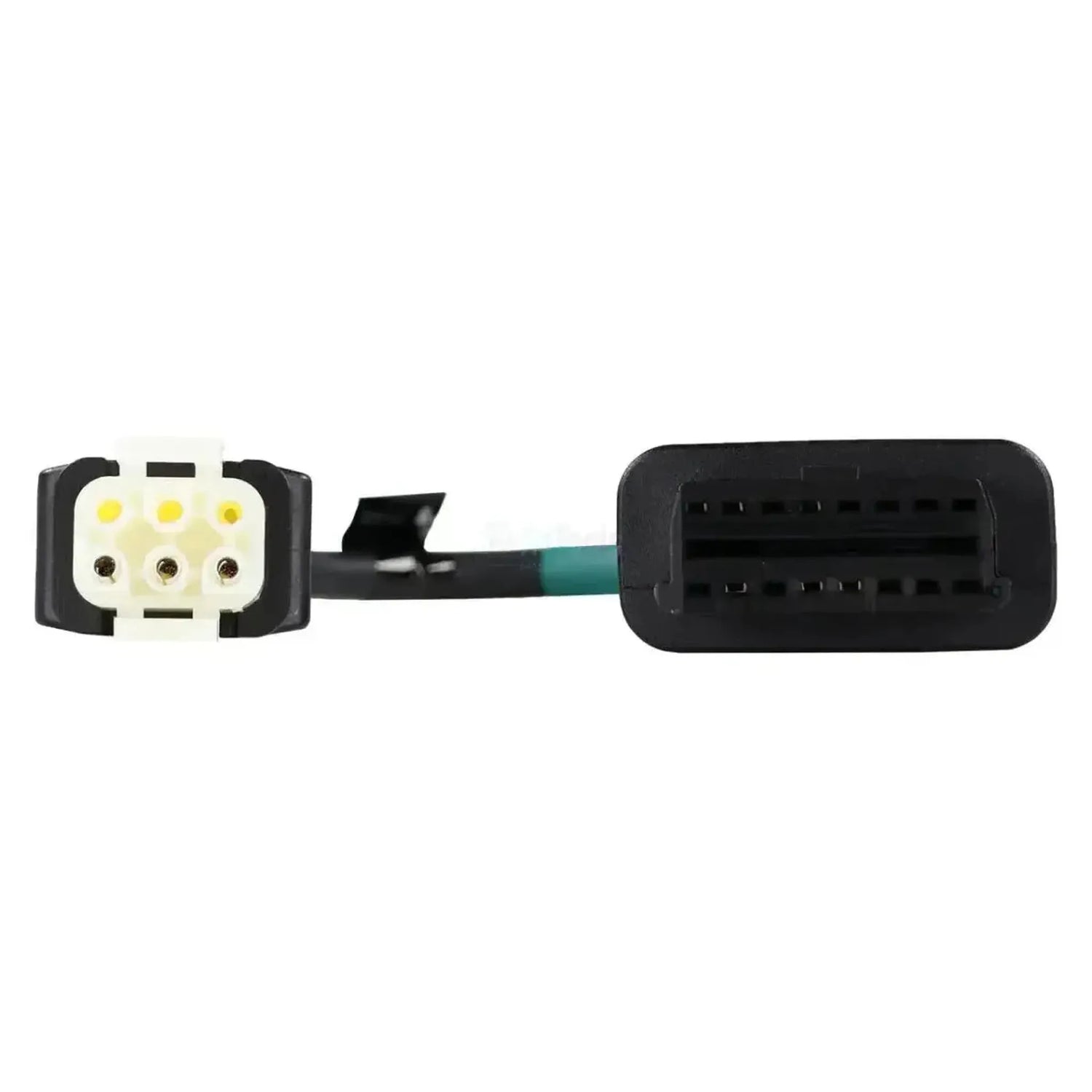

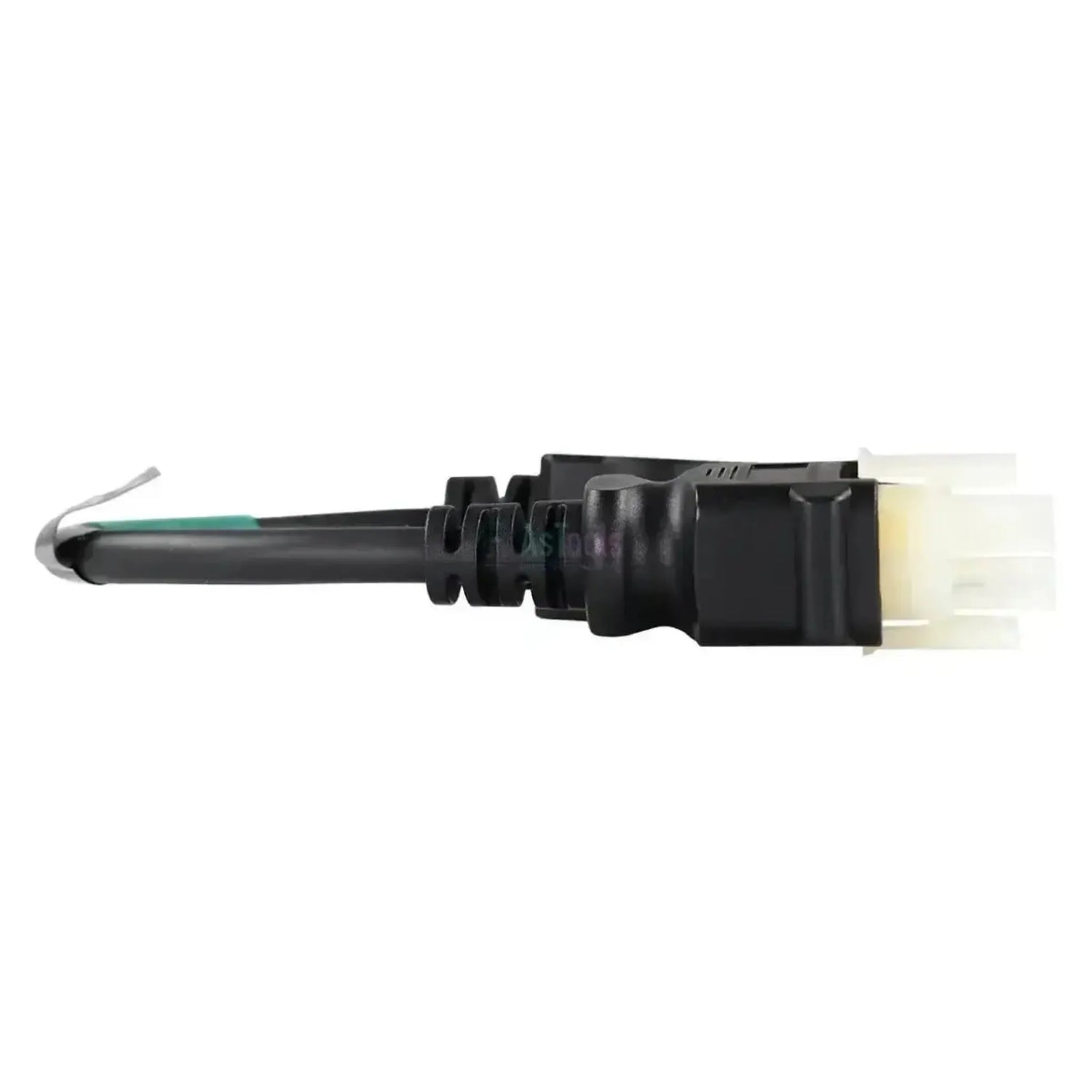

De Jaltest JDC546A brengt de 6-pins diagnoseaansluiting van de ZF Ergopower-transmissie naar de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit een witte kunststof stekker met zes posities in twee rijen van drie, gevat in een zwart overgoten huis met een borglip aan de bovenzijde. Halverwege het snoer zit een turquoise markeerring; het snoer meet 28 tot 30 cm.

Met die verbinding leest de Jaltest-software de transmissieregeling ZF - Ergopower uit, de powershiftbak die ZF levert voor wielladers, dumpers en vergelijkbare machines. Jaltest voert die eenheid op onder Versnellingsbak, met foutcodes, meetwaarden, componenten aansturen, ECU-gegevens en kalibratie. De kabel werkt met Jaltest Link V8.1 en V9 en valt onder Jaltest OHW.

PLUSPUNTEN

✔Werkt op elk machinemerk: Bepalend is de ZF Ergopower-transmissieregeling, niet de bouwer van de machine.
✔Naast foutcodes staan ook componenten aansturen en kalibratie in de dekking.
✔Rechtstreekse toegang tot de aandrijflijn van de machine, los van de motorregeling.
✔Op het oog te herkennen aan de witte zespolige stekker en de turquoise markeerring op het snoer.

AANDACHTSPUNTEN

✕Alleen voor de 6-pins Ergopower-aansluiting; de motorregeling en de ZF-busautomaten bereikt u niet, die hebben eigen kabels (JDC307A voor de Ecomat 4, JDC308A en JDC309A voor EcoLife, JDC303A voor de 3+6-polige ZF-aansluiting).
✕Bij ZF - Ergopower staan parameters en reset niet in de dekkingstabel.
✕ZF gebruikt per bakfamilie een eigen diagnosestekker; controleer welke er op de bak zit.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie voor Jaltest OHW nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de transmissieregeling van de ZF Ergopower-bak. Die eenheid staat los van de motorregeling en houdt een eigen diagnosestekker, ook op machines die daarnaast een andere aansluiting hebben.

Regeleenheden die u kunt benaderen

  • ZF - Ergopower: Powershift-transmissie.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Meetwaarden: Toerentallen en temperaturen.
  • Componenten aansturen: Koppelingen en ventielen testen.
  • ECU-gegevens: Gegevens van de regeleenheid.
  • Kalibratie: Bijvoorbeeld na werk aan de bak.
  • Live datamonitoring: In cijfers en grafiek.

Zo gebruikt u hem

  1. Aansluiting zoeken: In de cabine of bij de regeleenheid van de bak.
  2. Aansluiten: Klik de JDC546A op de witte 6-pins stekker.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies de machine en Versnellingsbak, ZF - Ergopower.

Compatibele voertuigen en toepassingen

Bepalend is de transmissie, niet het machinemerk. Deze kabel hoort bij de ZF Ergopower-powershiftbak en is daardoor breed inzetbaar. Welke diagnosestekker er bij u op de bak zit, controleert u aan de machine zelf voordat u bestelt.

Toepassing:

  • Werkmachines met ZF Ergopower: Zoals wielladers en knikdumpers.
  • Machinemerk niet bepalend: Jaltest voert de Ergopower op bij de machines waarin ZF de bak levert.
  • Bouwjaar niet bepalend: Voor werkmachines geldt geen verplichte diagnoseaansluiting, dus deze stekker blijft in gebruik.
💡
Goed om te weten: De zespolige witte stekker hoort bij de transmissieregeling van de Ergopower en zit doorgaans in de cabine of bij de regeleenheid van de bak. ZF gebruikt per bakfamilie een andere diagnosestekker; aan de turquoise markeerring op het snoer herkent u deze kabel meteen. Controleer eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC546A) | ZF Ergopower 6-pins OBD - 16-pins OBD2 Verloopkabel | Werkvoertuig

Τεχνικά χαρακτηριστικά

Γενικά

Ο κατασκευαστής του καλωδίου. Τα καλώδια Jaltest λειτουργούν με τον διαγνωστικό εξοπλισμό της Jaltest.Μάρκα
Jaltest (Cojali)
Ο τύπος του καλωδίου. Το διαγνωστικό καλώδιο συνδέεται στην πρίζα διάγνωσης, το καλώδιο μέτρησης ελέγχει ένα ξεχωριστό εξάρτημα.Τύπος καλωδίου
Καλώδιο προσαρμογής
Το πακέτο λογισμικού Jaltest στο οποίο ανήκει το καλώδιο. Για τη χρήση του καλωδίου απαιτείται άδεια για αυτή τη μονάδα.Μονάδα λογισμικού Jaltest
  • OHW μηχανήματα έργων

Συνδέσεις

Σε ποια έκδοση της διαγνωστικής διεπαφής Jaltest Link ταιριάζει το καλώδιο. Δεν λειτουργεί κάθε καλώδιο σε κάθε έκδοση.Συμβατό Jaltest Link
  • Jaltest Link V8.1
  • Jaltest Link V9
Ο σύνδεσμος στην πλευρά της διαγνωστικής συσκευής. Πρέπει να ταιριάζει στη διεπαφή ή στο διαγνωστικό καλώδιό σας.Σύνδεση στην πλευρά της διεπαφής
OBD2 16 ακίδων
Ο σύνδεσμος στην πλευρά του οχήματος, του κινητήρα ή του μηχανήματος. Πρέπει να ταιριάζει στην πρίζα διάγνωσης ή στο εξάρτημα.Σύνδεση στην πλευρά του οχήματος
OBD 6 ακίδων
Το μήκος του καλωδίου. Ένα μακρύτερο καλώδιο παρέχει περισσότερο χώρο εργασίας.Μήκος καλωδίου
28 έως 30 cm

Λειτουργίες διάγνωσης

Αν μπορείτε όχι μόνο να διαβάζετε αλλά και να διαγράφετε κωδικούς σφαλμάτων. Σε ορισμένα συστήματα είναι δυνατή μόνο η ανάγνωση.Διαγραφή κωδικών σφαλμάτων
Αν μπορείτε να βλέπετε τις τρέχουσες τιμές των αισθητήρων ενώ το όχημα λειτουργεί. Χρήσιμο για τον εντοπισμό βλάβης.Προβολή μετρήσεων σε πραγματικό χρόνο
Αν μπορείτε να ενεργοποιείτε εξαρτήματα από τη συσκευή. Έτσι διαπιστώνετε αν η βλάβη οφείλεται στο εξάρτημα ή στην καλωδίωση.Ενεργοποίηση εξαρτημάτων
Αν μπορείτε να βαθμονομείτε εκ νέου εξαρτήματα ή αισθητήρες. Συχνά απαιτείται μετά την αντικατάσταση εξαρτήματος.Εκτέλεση βαθμονομήσεων

Χρήση

Σε ποιο σετ καλωδίων Jaltest περιλαμβάνεται επίσης αυτό το καλώδιο. Αν διαθέτετε ήδη το σετ, ίσως έχετε ήδη και αυτό το καλώδιο.Μέρος σετ καλωδίων
Πλήρες σετ καλωδίων OHW
Αριθμός αναφοράς
JDC546A
Μονάδες ελέγχου
ZF - Ergopower (έλεγχος μετάδοσης)
Απαιτείται για τη χρήση
Jaltest Link V8.1 ή V9 και άδεια για Jaltest OHW

Άλλα χαρακτηριστικά

Toepassing
ZF Ergopower powershift-transmissie
Segment
Werkvoertuig
Onderdeel van kabelset
OHW-kabelset compleet (70002026)
